机械制图标注常用符号大全1. 引言在机械制图中,标注常用符号是非常重要的,它们能够准确地传递设计意图和要求,方便工程师、制造商和操作者理解和执行。
本文将介绍机械制图中常用的标注符号,以帮助读者更好地理解和应用这些符号。
2. 尺寸标注符号尺寸标注符号用于表示构件的尺寸要求,如长度、宽度、直径等。
以下是常用的尺寸标注符号:•直线尺寸标注:用一条水平线连接两个对称的箭头,箭头指向被标注尺寸的两个端点。
•半径标注:用一条有弯曲箭头的弧线表示,箭头指向被标注尺寸的弧线端点。
•圆心标注:用一个小圆形符号表示圆心的位置。
•直角标注:用一个表示角度的符号(通常是一个小方框)标注直角的顶点。
•倾斜角度标注:用一个箭头指向被标注角度的符号。
3. 表面质量标注符号表面质量标注符号用于表示构件表面的质量要求,如光洁度、平整度、表面粗糙度等。
以下是常用的表面质量标注符号:•光洁度标注:用三个并排的箭头表示,箭头上有几条短横线,表示光洁度等级。
•平整度标注:用两个对称的平行线表示,线上有两个相互垂直的箭头,表示平整度等级。
•表面粗糙度标注:用一个平行线和一个波浪线表示,线上有表示粗糙度数值的箭头。
4. 其他常用符号除了尺寸标注符号和表面质量标注符号,还有一些其他常用的符号用于标注机械制图中的其他要求,如材料要求、装配要求等。
以下是一些常用的其他符号:•材料符号:用字母和数字表示不同材料。
如A代表铝,C 代表碳钢等。
•温度标注:用一个字母T和数值表示温度要求,如T25表示最高可达25摄氏度。
•焊缝标注:用一个V字形符号表示需要焊接的位置。
•螺纹标注:用一个斜线符号和表示螺纹类型的字母来表示。
5. 结论机械制图标注常用符号在机械设计和生产中起着非常重要的作用,它们能够准确地传递设计意图和要求,提高工程师、制造商和操作者的工作效率。
本文介绍了机械制图中常用的标注符号,包括尺寸标注符号、表面质量标注符号和其他常用符号。
希望读者能够通过本文更好地理解和应用这些符号,提高机械制图的质量和准确性。
机械制图标注常用符号大全在机械制图中,标注符号的使用非常重要,能够准确传达设计意图,提高制图的规范性和准确性。
本文将为大家介绍机械制图中常用的标注符号,以便读者更好地理解和运用这些符号。
1. 尺寸标注符号1.1 直线尺寸标注(单位mm)图中的直线尺寸标注以水平方向为主,使用箭头和水平线标注。
例如,箭头指向直线,并在直线开始和结束处标注尺寸,水平线与箭头相连。
1.2 圆弧尺寸标注(单位mm)圆弧尺寸标注时,标注标准为“R+圆弧半径”,箭头指向圆弧,并在圆弧两端标注尺寸。
1.3 角度尺寸标注(单位度)角度尺寸标注时,使用一个带箭头的弧线标注角度,箭头指向角度所在的位置。
2. 材料标注符号2.1 实心箭头当需要标注零件材料时,可以使用实心箭头。
箭头指向零件,并在箭头下方写明材料的名称。
2.2 斜线斜线用于标注具有特定材料的某一部分。
在对应部分上画斜线,并在斜线上方写明材料的名称。
3. 表面质量标注符号3.1 光滑标注用于标注需要精加工的表面。
在表面上画两条平行的短线,中间填充黑色。
3.2 粗糙标注用于标注需要加工的表面。
在表面上画两条平行的短线,中间填充斜线。
4. 其他常用符号4.1 弯曲线用于标注某一曲面需要弯曲的部分,在弯曲的部分上画一条曲线,并在曲线下方注明需要的弯曲角度和方向。
4.2 过渡符号过渡符号用于标注某一部分的外形过渡。
在过渡的两端画上三角形,并在三角形内部写明过渡的尺寸。
4.3 平行线用于标注平行的两个部分。
在标注的两部分之间画上平行线,并在线上方写明“//”符号。
总结:本文介绍了机械制图中常用的标注符号,包括尺寸标注、材料标注、表面质量标注和其他常用符号。
这些符号能够准确传达设计意图,提高制图的规范性和准确性。
希望读者能够掌握这些符号的使用方法,提升自己的机械制图能力。

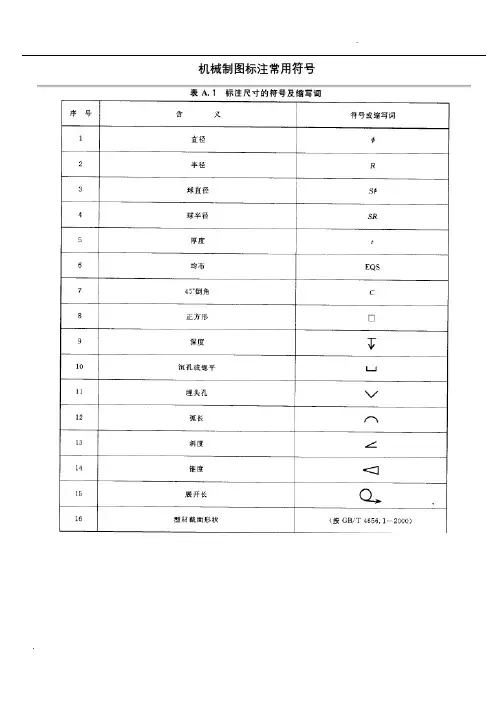

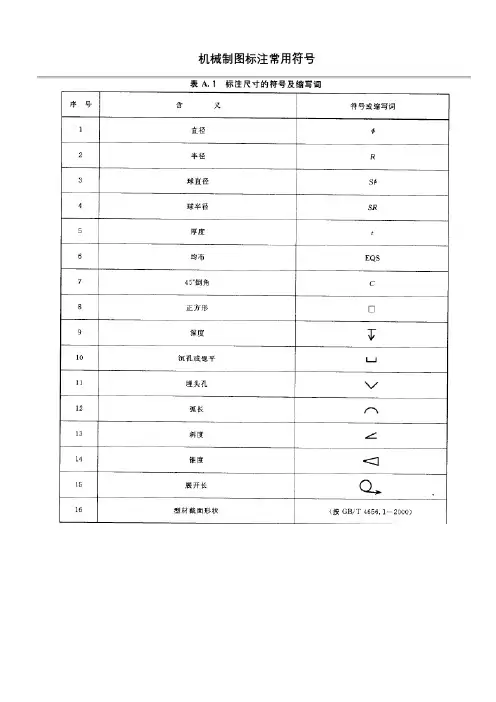

机械制图标注常用符号序号符号名称符号绘制标准应用示例1 GB/T 1182-2008基准符号。
涂黑三角形及中轴线可任意变换位置,方框和字母只允许水平放置不允许歪斜;方框外边的连线也只允许在水平或铅垂两个方向画出。
2 GB/T 4458.4-2003;标注正方形结构尺寸时在尺寸前面加注正方形符号。
高度h=3.5mm3 GB/T 4458.4-2003;标注弧长时在尺寸前面加注弧长符号。
高度h=R=3.5mm4 GB/T 4458.4-2003;GB/T 16675.2-1996尺寸注法;沉孔或锪平符号。
高度h=3.5mm5 GB/T 4458.4-2003;GB/T 16675.2-1996尺寸注法;沉孔或锪平深度符号。
高度h=3.5mmGB/T 16675.2-1996尺寸注法;埋头孔符号。
高度h=3.5mm机械制图尺寸标注常用标准符号序号符号名称符号绘制标准应用示例7 GB/T 15754-1995锥度符号或莫氏锥度注法。
高度h=3.5mm8 JB/T 5061-2006定位支撑符号。
高度h=3.5mm9 JB/T 5061-2006辅助支撑符号。
高度h=3.5mm10 JB/T 5061-2006辅助支撑符号。
高度h=5mm中心孔符号。
高度h=3.5mm;高度H1=5mm。
12 JB/T 8555-2008 热处理技术要求在零件图样上的表示方法。
粗糙度符号的三角形部分为测量点符号。
可随图形进行缩放。
汇编人:质管办标准化管理员郑家贵 2011年8月25日机械制图基础知识一、.图线 GB/T 4457.4-2002 GB/T 17450-1998注:粗虚线和粗点画线的选用(1)两种粗线都用来指示零件上的某一部分有特殊要求。
但应用场合不尽相同。
粗虚线专门用于指示该表面有表面处理要求。
(表面处理包括镀(涂)覆、化学处理和冷作硬化处理。
)(2)粗点画线是限定范围的表示线常见于以下场合:a.限定局部热处理的范围(如上图)b.限定不镀(涂)范围(如下左图)c.限定形位公差的被测要素和基准要素的范围(如下右图)二、视图 GB/T 17451-1998 GB/T 4458.1-20021.按第一角法配置的六个基本视图2.局部视图1)按基本视图的配置形式配置2)按向视图的配置形式配置不要“向”字三、剖视图及剖面区域的表示法 GB/T 17452~17453-1998 GB/T 4458.6-2002四、简化画法 GB/T 16675.1-19961.管子1)可仅在端部画出部分形状,其余用细点画线画出其中心线 2)可用与管子中心线重合的单根粗实线表示。
机械制图标注常用符号序号符号名称符号绘制标准应用示例1 GB/T 1182-2008基准符号。
涂黑三角形及中轴线可任意变换位置,方框和字母只允许水平放置不允许歪斜;方框外边的连线也只允许在水平或铅垂两个方向画出。
2 GB/T 4458.4-2003;标注正方形结构尺寸时在尺寸前面加注正方形符号。
高度h=3.5mm3 GB/T 4458.4-2003;标注弧长时在尺寸前面加注弧长符号。
高度h=R=3.5mm4 GB/T 4458.4-2003;GB/T 16675.2-1996尺寸注法;沉孔或锪平符号。
高度h=3.5mm5GB/T 4458.4-2003; GB/T 16675.2-1996 尺寸注法;沉孔或锪平深度符号。
高度h=3.5mm6GB/T 4458.4-2003; GB/T 16675.2-1996尺寸注法; 埋头孔符号。
高度h=3.5mm机械制图尺寸标注常用标准符号序号 符号名称 符号绘制标准应用示例7GB/T 15754-1995 锥度符号或莫氏锥度注法。
高度h=3.5mm8JB/T 5061-2006 定位支撑符号。
高度h=3.5mm9JB/T 5061-2006 辅助支撑符号。
高度h=3.5mm10JB/T 5061-2006 辅助支撑符号。
高度h=5mm11 GB/T 4459.5-1999中心孔符号。
高度h=3.5mm;高度H1=5mm。
12 JB/T 8555-2008 热处理技术要求在零件图样上的表示方法。
粗糙度符号的三角形部分为测量点符号。
可随图形进行缩放。
汇编人:质管办标准化管理员郑家贵2011年8月25日机械制图基础知识一、.图线GB/T 4457.4-2002 GB/T 17450-1998注:粗虚线和粗点画线的选用(1)两种粗线都用来指示零件上的某一部分有特殊要求。
但应用场合不尽相同。
粗虚线专门用于指示该表面有表面处理要求。
(表面处理包括镀(涂)覆、化学处理和冷作硬化处理。
机械制图标注常用符号序号符号名称符号绘制标准应用示例1 GB/T 1182-2008基准符号。
涂黑三角形及中轴线可任意变换位置,方框和字母只允许水平放置不允许歪斜;方框外边的连线也只允许在水平或铅垂两个方向画出。
2 GB/T 4458.4-2003;标注正方形结构尺寸时在尺寸前面加注正方形符号。
高度h=3.5mm3 GB/T 4458.4-2003;标注弧长时在尺寸前面加注弧长符号。
高度h=R=3.5mm4 GB/T 4458.4-2003;GB/T 16675.2-1996尺寸注法;沉孔或锪平符号。
高度h=3.5mmGB/T 16675.2-1996 尺寸注法;沉孔或锪平深度符号。
高度h=3.5mm6GB/T 4458.4-2003; GB/T 16675.2-1996 尺寸注法; 埋头孔符号。
高度h=3.5mm机械制图尺寸标注常用标准符号序号 符号名称 符号绘制标准应用示例7GB/T 15754-1995 锥度符号或莫氏锥度注法。
高度h=3.5mm8JB/T 5061-2006 定位支撑符号。
高度h=3.5mm9JB/T 5061-2006 辅助支撑符号。
高度h=3.5mm10JB/T 5061-2006 辅助支撑符号。
高度h=5mm中心孔符号。
高度h=3.5mm;高度H1=5mm。
12 JB/T 8555-2008 热处理技术要求在零件图样上的表示方法。
粗糙度符号的三角形部分为测量点符号。
可随图形进行缩放。
汇编人:质管办标准化管理员郑家贵2011年8月25日机械制图基础知识一、.图线GB/T 4457.4-2002 GB/T 17450-1998注:粗虚线和粗点画线的选用(1)两种粗线都用来指示零件上的某一部分有特殊要求。
但应用场合不尽相同。
粗虚线专门用于指示该表面有表面处理要求。
(表面处理包括镀(涂)覆、化学处理和冷作硬化处理。
)(2)粗点画线是限定范围的表示线常见于以下场合:a.限定局部热处理的范围(如上图)b.限定不镀(涂)范围(如下左图)c.限定形位公差的被测要素和基准要素的范围(如下右图)二、视图GB/T 17451-1998 GB/T 4458.1-20021.按第一角法配置的六个基本视图2.局部视图1)按基本视图的配置形式配置2)按向视图的配置形式配置不要“向”字三、剖视图及剖面区域的表示法GB/T 17452~17453-1998 GB/T 4458.6-2002图形不对称时,移出断面不得画在中断处四、简化画法GB/T 16675.1-19961.管子1)可仅在端部画出部分形状,其余用细点画线画出其中心线2)可用与管子中心线重合的单根粗实线表示。
直线度(-)——是限制实际直线对理想直线直与不直的一项指标。
平面度——符号为一平行四边形,是限制实际平面对理想平面变动量的一项指标。
它是针对平面发生不平而提出的要求。
圆度(○)——是限制实际圆对理想圆变动量的一项指标。
它是对具有圆柱面(包括圆锥面、球面)的零件,在一正截面(与轴线垂直的面)内的圆形轮廓要求。
圆柱度(/○/)——是限制实际圆柱面对理想圆柱面变动量的一项指标。
它控制了圆柱体横截面和轴截面内的各项形状误差,如圆度、素线直线度、轴线直线度等。
圆柱度是圆柱体各项形状误差的综合指标。
线轮廓度(⌒)——是限制实际曲线对理想曲线变动量的一项指标。
它是对非圆曲线的形状精度要求。
面轮廓度——符号是用一短线将线轮廓度的符号下面封闭,是限制实际曲面对理想曲面变动量的一项指标。
它是对曲面的形状精度要求。
定向公差——关联实际要素对基准在方向上允许的变动全量。
定向公差包括平行度、垂直度、倾斜度。
平行度(‖)——用来控制零件上被测要素(平面或直线)相对于基准要素(平面或直线)的方向偏离0°的要求,即要求被测要素对基准等距。
垂直度(⊥)——用来控制零件上被测要素(平面或直线)相对于基准要素(平面或直线)的方向偏离90°的要求,即要求被测要素对基准成90°。
倾斜度(∠)——用来控制零件上被测要素(平面或直线)相对于基准要素(平面或直线)的方向偏离某一给定角度(0°~90°)的程度,即要求被测要素对基准成一定角度(除90°外)。
定位公差——关联实际要素对基准在位置上允许的变动全量。
定位公差包括同轴度、对称度和位置度。
同轴度(◎)——用来控制理论上应该同轴的被测轴线与基准轴线的不同轴程度。
机械制图标注常用符号序号符号名称 符号绘制标准 应用示例 1 GB/T 1182-2008基准符号。
涂黑三角形及中轴线可任意变换位置,方框和字母只允许水平放置不允许歪斜;方框外边的连线也只允许在水平或铅垂两个方向画出。
2GB/T 4458.4-2003;标注正方形结构尺寸时在尺寸前面加注正方形符号。
高度h=3.5mm3 GB/T 4458.4-2003;标注弧长时在尺寸前面加注弧长符号。
高度h=R=3.5mm4 GB/T 4458.4-2003;GB/T 16675.2-1996尺寸注法;沉孔或锪平符号。
高度h=3.5mm5 GB/T 4458.4-2003;GB/T 16675.2-1996尺寸注法;沉孔或锪平深度符号。
高度h=3.5mm6 GB/T 4458.4-2003;GB/T 16675.2-1996尺寸注法;埋头孔符号。
高度h=3.5mm机械制图尺寸标注常用标准符号序号符号名称符号绘制标准应用示例7 GB/T 15754-1995锥度符号或莫氏锥度注法。
高度h=3.5mm8 JB/T 5061-2006定位支撑符号。
高度h=3.5mm9 JB/T 5061-2006辅助支撑符号。
高度h=3.5mm10 JB/T 5061-2006辅助支撑符号。
高度h=5mm11 GB/T 4459.5-1999中心孔符号。
高度h=3.5mm;高度H1=5mm。
12 JB/T 8555-2008 热处理技术要求在零件图样上的表示方法。
粗糙度符号的三角形部分为测量点符号。
可随图形进行缩放。
汇编人:质管办标准化管理员家贵2011年8月25日机械制图基础知识一、.图线GB/T 4457.4-2002 GB/T 17450-1998注:粗虚线和粗点画线的选用(1)两种粗线都用来指示零件上的某一部分有特殊要求。
但应用场合不尽相同。
粗虚线专门用于指示该表面有表面处理要求。
(表面处理包括镀(涂)覆、化学处理和冷作硬化处理。
机械加工中各种常用符号机械加工中有许多常用的符号,这些符号在图纸上使用,用以表示与加工相关的各种要求和信息。
下面将介绍一些常见的机械加工符号及其含义。
1. 直线符号:直线符号通常用来表示两个点之间的直线连接,以及两个点之间的距离。
直线符号用一条直线连接两个点,表示这两个点之间应该有一条直线。
2. 圆弧符号:圆弧符号用来表示一个圆弧的位置和半径。
圆弧符号通常由一条弧线和两个点组成,弧线表示圆弧的位置,而两个点表示起始点和终止点。
3. 垂直符号:垂直符号用来表示两条直线或边框之间的垂直关系。
垂直符号通常由一个带有两个短线的直角符号表示,其中一条线与另一条线垂直相交。
4. 平行符号:平行符号用来表示两条直线或边框之间的平行关系。
平行符号通常由两个平行线组成,它们之间没有其他连接线。
5. 对称符号:对称符号用来表示一个图形或物体的对称性。
对称符号通常由一个中心线和两侧对称的形状组成,中心线表示对称轴。
6. 深度符号:深度符号用来表示零件的深度要求。
深度符号通常由一个竖线和一个箭头组成,箭头指向所需的深度。
7. 拉伸符号:拉伸符号用来表示零件的延长或拉伸要求。
拉伸符号通常由两条平行线和箭头组成,箭头指向拉伸的方向。
8. 放样符号:放样符号用来表示平面图形在另一个平面上的复制或放大。
放样符号通常由一个图形和一个箭头组成,箭头指向放样的方向。
9. 表面粗糙度符号:表面粗糙度符号用来表示零件表面的光滑程度要求。
表面粗糙度符号通常由一条波浪线和一个数值组成,波浪线表示表面的光滑程度,数值表示表面粗糙度的指标。
10. Ø符号:Ø符号用来表示直径尺寸。
Ø符号通常用于圆形零件的直径标记,如在孔洞和轴上使用。
这些都是机械加工中常见的符号,熟练掌握这些符号的含义对于正确理解和解读机械加工图纸非常重要。
机械制图标注常用符号标注弧长时在尺寸前面加注弧长符号。
高度h=R=3.5mm4 GB/T 4458.4-2003;GB/T 16675.2-1996 尺寸注法; 沉孔或锪平符号。
高度h=3.5mm5GB/T 4458.4-2003; GB/T 16675.2-1996 尺寸注法; 沉孔或锪平深度符号。
高度h=3.5mmGB/T 16675.2-1996 尺寸注法; 埋头孔符号。
高度h=3.5mm机械制图尺寸标注常用标准符号序号 符号名称 符号绘制标准 应用示例7GB/T 15754-1995 锥度符号或莫氏锥度注法。
高度h=3.5mm8JB/T 5061-2006 定位支撑符号。
高度h=3.5mm9JB/T 5061-2006 辅助支撑符汇编人:质管办标准化管理员郑家贵2011年8月25日机械制图基础知识一、.图线GB/T 4457.4-2002 GB/T 17450-1998注:粗虚线和粗点画线的选用(1)两种粗线都用来指示零件上的某一部分有特殊要求。
但应用场合不尽相同。
粗虚线专门用于指示该表面有表面处理要求。
(表面处理包括镀(涂)覆、化学处理和冷作硬化处理。
)(2)粗点画线是限定范围的表示线常见于以下场合:a.限定局部热处理的范围(如上图)b.限定不镀(涂)范围(如下左图)c.限定形位公差的被测要素和基准要素的范围(如下右图)二、视图GB/T 17451-1998 GB/T 4458.1-20021.按第一角法配置的六个基本视图2.局部视图1)按基本视图的配置形式配置2)按向视图的配置形式配置不要“向”字三、剖视图及剖面区域的表示法GB/T 17452~17453-1998 GB/T 4458.6-2002四、简化画法GB/T 16675.1-19961.管子1)可仅在端部画出部分形状,其余用细点画线画出其中心线2)可用与管子中心线重合的单根粗实线表示。
图形不对称时,移出断面不得画在中断处2.五、螺纹及螺纹紧固件表示法GB/T 4459.1-1995 GB/T 197-2003无论是外螺纹或内螺纹,在剖视或剖面图中的剖面线都应画到粗实线。
机械制图符号大全引言:机械制图是工程设计中不可或缺的一环。
通过图纸中的符号和标记,工程师能够准确地传达设计意图,让制造人员和其他相关人员了解和执行设计方案。
机械制图符号是一种标准化的图形语言,用于描述各种工程和机械零部件的形状、尺寸、材料、工艺等信息。
本文将介绍一些常用的机械制图符号,帮助读者更好地理解和应用机械制图。
一、线条符号在机械制图中,线条符号用于表示物体的外形、尺寸和特定的构造关系。
常见的线条符号有实线、虚线、粗实线、粗虚线等。
实线一般用于表示物体的轮廓和主要结构,虚线用于表示辅助线和隐藏线。
二、尺寸符号尺寸符号用于表达物体的尺寸信息,它包括线性尺寸、角度尺寸和圆度尺寸等。
线性尺寸通过在图纸上画出并标记箭头来表示,角度尺寸则通过一个角度符号和具体数值表示。
圆度尺寸用于表示圆形物体的圆度偏差,常用的符号包括Φ(表示直径)和R(表示半径)等。
三、图案符号图案符号用于表示物体上的表面纹理、涂层和其他特定的图案信息。
常见的图案符号有齿轮、键槽、螺纹、曲线、箭头等。
每种图案符号都有其独特的形状和标记,可通过图例和图纸说明进行解读和理解。
四、标记符号标记符号用于标记图纸上重要的位置、特征和说明。
常见的标记符号有圆心标记、线段标记、符号标记等。
圆心标记用于表示圆的中心位置,线段标记用于表示直线的起止点或长度。
五、装配符号装配符号用于表示多个零件组装在一起形成的整体。
常见的装配符号包括边线、同心公差、配合用箭头等。
边线用于表示装配件的轮廓,同心公差用于表示多个零件的同心度要求,配合用箭头用于表示零件之间的配合方式。
六、电气符号电气符号用于表示机械设备中电气元件和电路的连接关系。
常见的电气符号有开关、电源、电动机、传感器等。
它们通过图纸上的图案和标记表示出电气信号的传输和操作方式。
七、液压和气动符号液压和气动符号用于表示机械设备中液压元件和气动元件的连接关系和工作状态。
常见的液压和气动符号有油缸、压力阀、流量控制阀等。
直线度(-)——是限制实际直线对理想直线直与不直的一项指标。
平面度——符号为一平行四边形,是限制实际平面对理想平面变动量的一项指标。
它是针对平面发生不平而提出的要求。
圆度(○)——是限制实际圆对理想圆变动量的一项指标。
它是对具有圆柱面(包括圆锥面、球面)的零件,在一正截面(与轴线垂直的面)内的圆形轮廓要求。
圆柱度(/○/)——是限制实际圆柱面对理想圆柱面变动量的一项指标。
它控制了圆柱体横截面和轴截面内的各项形状误差,如圆度、素线直线度、轴线直线度等。
圆柱度是圆柱体各项形状误差的综合指标。
线轮廓度(⌒)——是限制实际曲线对理想曲线变动量的一项指标。
它是对非圆曲线的形状精度要求。
面轮廓度——符号是用一短线将线轮廓度的符号下面封闭,是限制实际曲面对理想曲面变动量的一项指标。
它是对曲面的形状精度要求。
定向公差——关联实际要素对基准在方向上允许的变动全量。
定向公差包括平行度、垂直度、倾斜度。
平行度(‖)——用来控制零件上被测要素(平面或直线)相对于基准要素(平面或直线)的方向偏离0°的要求,即要求被测要素对基准等距。
垂直度(⊥)——用来控制零件上被测要素(平面或直线)相对于基准要素(平面或直线)的方向偏离90°的要求,即要求被测要素对基准成90°。
倾斜度(∠)——用来控制零件上被测要素(平面或直线)相对于基准要素(平面或直线)的方向偏离某一给定角度(0°~90°)的程度,即要求被测要素对基准成一定角度(除90°外)。
定位公差——关联实际要素对基准在位置上允许的变动全量。
定位公差包括同轴度、对称度和位置度。
同轴度(◎)——用来控制理论上应该同轴的被测轴线与基准轴线的不同轴程度。
对称度——符号是中间一横长的三条横线,一般用来控制理论上要求共面的被测要素(中心平面、中心线或轴线)与基准要素(中心平面、中心线或轴线)的不重合程度。
位置度——符号是带互相垂直的两直线的圆,用来控制被测实际要素相对于其理想位置的变动量,其理想位置由基准和理论正确尺寸确定。
