第四章 奔驰中控防盗系统
- 格式:doc
- 大小:2.75 MB
- 文档页数:29
Keyless go电脑接收行李箱释放开关信号、左前门(关闭)触动开关信号后,控制各车门天线动作,天线即送信号到防盗遥控卡,此时防盗遥控卡发送“锁住信号”到车顶控制面板电脑,再由CAN资料传输线传送回Keyless go电脑)。
车顶控制面板电脑把信号送到Keyless go电脑并交由点火开关控制电脑进行“信号核对”,信号确认无误,由CAN资料传输线送“锁住信号”至PSE 电脑及综合开关控制电脑控制各车门和行李箱动作器锁住,以及室外灯闪起动发动机控制功能说明电脑首先接收遥控防盗卡送来的信号。
侦测刹车灯开关,排挡杆档位(此信号由点火开关控制电脑经CAN B资料传输线传输至遥控防盗电脑)经确认无误,将点火开关上(起动继电器动作)15线路接通——起动发动机。
发动机熄火功能踩下刹车踏板,压下排档杆上之起动/停止开关,排档杆须排至发动机方可熄火。
发动机熄火控制功能说明Keyless go电脑接收点火开关控制电脑(EIS)得知档位信并确认遥控防盗卡信号即切断点火开关上的15号电源——发动机熄火。
线路则一直维持至30分钟。
(四)防盗遥控卡防盗遥控卡上的LED灯具红、绿两种颜色,在图中 2 可开启驾驶侧车门;3 可开启所有车门。
若图中 1 所示按键压下超过5秒以(五)Keyless go系统元件位置图A2/12 后窗天线放大器 N73 点火开关控制电脑A2/31 后保险杆天线 S2/3 起动/停止开关A2/35a1 左天线 S15/1 行李箱释放开关A2/35a2 右天线 S47b1 左前门把手传感器A2/38 左前门天线 S47s1 左前门开启开关A2/39 左后门天线 S47s2 左前门关闭开关A2/40 右前门天线 S47/1b1 左前门把手传感器A2/41 右后门天线 S47/1s1 左后门开启关闭A8/2 防盗遥控卡 S47/1s2 左后门关闭开关A37PSE 电脑 S48b1 左前门把手传感器L12 左前门电磁阀 S48s1 右前门开启开关L12/1 左后门电磁阀 S48s2 右前门关闭开关L12/2 右前门电磁阀 S48/1b1 右后门把手传感器L12/3 右后门电磁阀 S48/1s1 右后门开启开关N69/5 KEYLES go电脑 S48/1s2 右后门关闭开关 N70 车顶控制面板电脑 S62/21 行李箱开启。

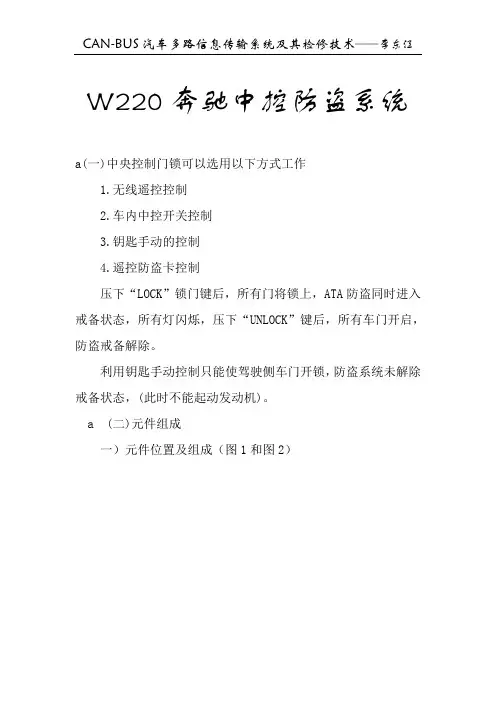

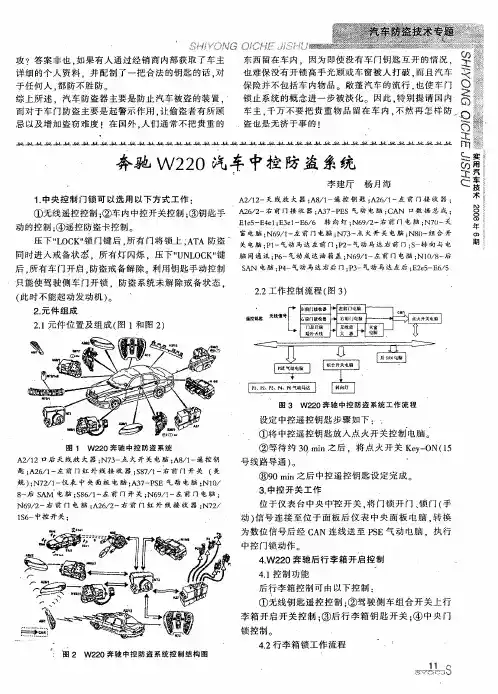

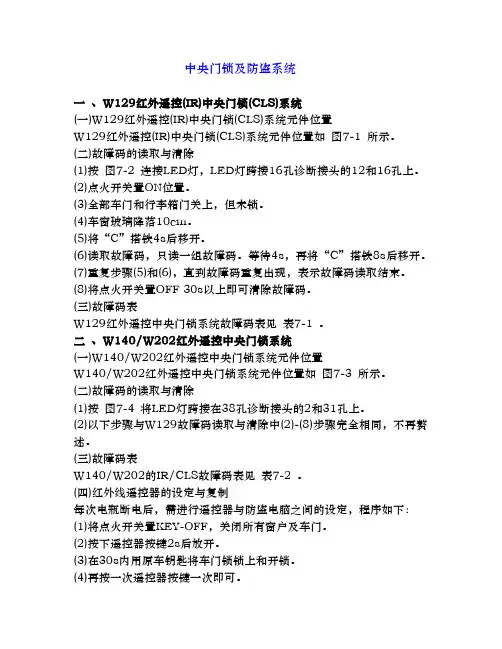

W220奔驰中控防盗系统a(一)中央控制门锁可以选用以下方式工作1.无线遥控控制2.车内中控开关控制3.钥匙手动的控制4.遥控防盗卡控制压下“LOCK”锁门键后,所有门将锁上,ATA防盗同时进入戒备状态,所有灯闪烁,压下“UNLOCK”键后,所有车门开启,防盗戒备解除。
利用钥匙手动控制只能使驾驶侧车门开锁,防盗系统未解除戒备状态,(此时不能起动发动机)。
a (二)元件组成一)元件位置及组成(图1和图2)图1 W220奔驰中控防盗系统aA2/12—后天线放大器; N73—点火开关电脑; A8/1—遥控钥匙; A26/1—左前门红外线接收器; S87/1—右前门开关(美规);N72/1—仪表中央面板电脑;A37—PSE气动电脑; N10/8—后SAM 电脑; S86/1—左前门开关;N69/1—左前门电脑; N69/2—右前门电脑;A26/2—右前门红外线接收器;N72/1S6—中控开关;图2 W220奔驰中控防盗系统控制结构图aA2/12—天线放大器;A8/1—遥控钥匙;A26/1—左前门接收器;A26/2—右前门接收器;A37—PES气动电脑;CAN—数据总成;E1e5—E4e1;E3e1—E6/6 转向灯;N69/2—右前门电脑;N70—天窗电脑;N69/1—左前门电脑;N73—点火开关电脑;N80—组合开关电脑;P1—气动马达左前门;P2—气动马达右前门;S—转向与电脑间通讯;P6—气动成达油箱盖;N69/1—左前门电脑; N10/8—后SAM电脑;P4—气动马达右后门;P3—气动马达左后;E2e5—E6/5a二)工作控制流程(图3)图3 W220奔驰中控防盗系统工作流程设定中控遥控钥匙步骤如下:a1.将中控遥控钥匙放入点火开关控制电脑。
2.等待约30 min之后,将点火开关Key-ON(15号线路导通)。
3.90 min之后中控遥控钥匙设定完成。
(四)中控开关工作位于仪表台中央中控开关,将门锁开门、锁门(手动)信号连接至位于面板后仪表中央面板电脑,转换为数位信号后经CAN连线送至PSE气动电脑,执行中控门锁动作。

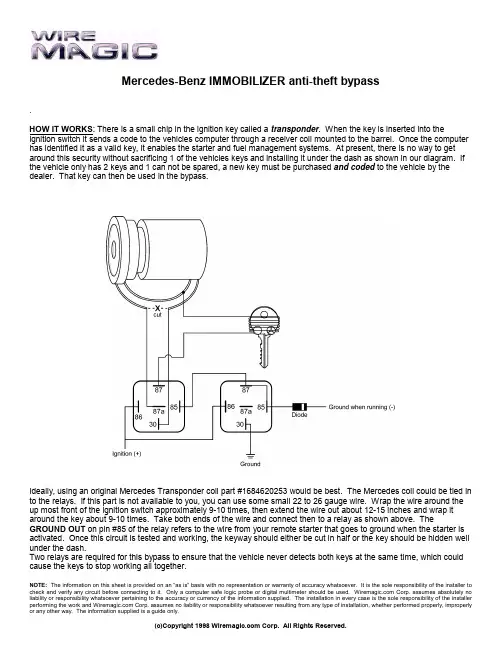

NOTE: The information on this sheet is provided on an “as is” basis with no representation or warranty of accuracy whatsoever. It is the sole responsibility of the installer to check and verify any circuit before connecting to it. Only a computer safe logic probe or digital multimeter should be used. Corp. assumes absolutely no liability or responsibility whatsoever pertaining to the accuracy or currency of the information supplied. The installation in every case is the sole responsibility of the installer performing the work and Corp. assumes no liability or responsibility whatsoever resulting from any type of installation, whether performed properly, improperly or any other way. The information supplied is a guide only.(c)Copyright 1998 Corp. All Rights Reserved.Mercedes-Benz IMMOBILIZER anti-theft bypass.HOW IT WORKS : There is a small chip in the ignition key called a transponder . When the key is inserted into theignition switch it sends a code to the vehicles computer through a receiver coil mounted to the barrel. Once the computer has identified it as a valid key, it enables the starter and fuel management systems. At present, there is no way to get around this security without sacrificing 1 of the vehicles keys and installing it under the dash as shown in our diagram. If the vehicle only has 2 keys and 1 can not be spared, a new key must be purchased and coded to the vehicle by the dealer. That key can then be used in the bypass.Ideally, using an original Mercedes Transponder coil part #1684620253 would be best. The Mercedes coil could be tied in to the relays. If this part is not available to you, you can use some small 22 to 26 gauge wire. Wrap the wire around the up most front of the ignition switch approximately 9-10 times, then extend the wire out about 12-15 inches and wrap it around the key about 9-10 times. Take both ends of the wire and connect then to a relay as shown above. TheGROUND OUT on pin #85 of the relay refers to the wire from your remote starter that goes to ground when the starter is activated. Once this circuit is tested and working, the keyway should either be cut in half or the key should be hidden well under the dash.Two relays are required for this bypass to ensure that the vehicle never detects both keys at the same time, which couldcause the keys to stop working all together.。

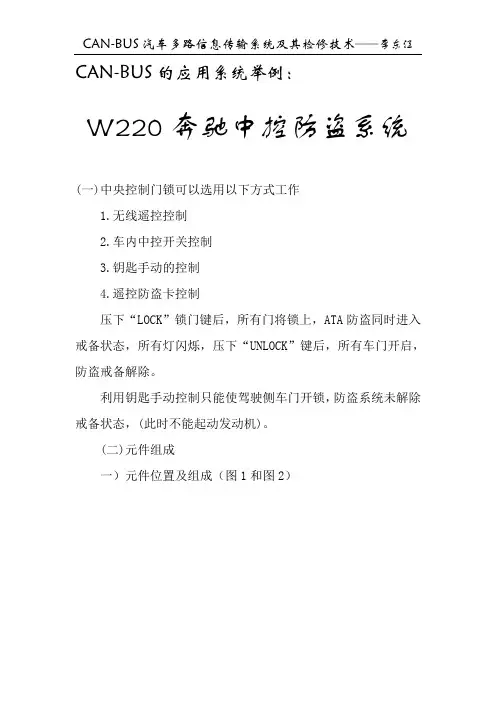

CAN-BUS的应用系统举例:W220奔驰中控防盗系统(一)中央控制门锁可以选用以下方式工作1.无线遥控控制2.车内中控开关控制3.钥匙手动的控制4.遥控防盗卡控制压下“LOCK”锁门键后,所有门将锁上,ATA防盗同时进入戒备状态,所有灯闪烁,压下“UNLOCK”键后,所有车门开启,防盗戒备解除。
利用钥匙手动控制只能使驾驶侧车门开锁,防盗系统未解除戒备状态,(此时不能起动发动机)。
(二)元件组成一)元件位置及组成(图1和图2)图1 W220奔驰中控防盗系统A2/12—后天线放大器; N73—点火开关电脑; A8/1—遥控钥匙;A26/1—左前门红外线接收器; S87/1—右前门开关(美规);N72/1—仪表中央面板电脑;A37—PSE气动电脑; N10/8—后SAM 电脑; S86/1—左前门开关;N69/1—左前门电脑; N69/2—右前门电脑;A26/2—右前门红外线接收器;N72/1S6—中控开关;图2 W220奔驰中控防盗系统控制结构图A2/12—天线放大器;A8/1—遥控钥匙;A26/1—左前门接收器;A26/2—右前门接收器;A37—PES气动电脑;CAN—数据总成;E1e5—E4e1;E3e1—E6/6 转向灯;N69/2—右前门电脑;N70—天窗电脑;N69/1—左前门电脑;N73—点火开关电脑;N80—组合开关电脑;P1—气动马达左前门;P2—气动马达右前门;S—转向与电脑间通讯;P6—气动成达油箱盖;N69/1—左前门电脑; N10/8—后SAM电脑;P4—气动马达右后门;P3—气动马达左后;E2e5—E6/5二)工作控制流程(图3)图3 W220奔驰中控防盗系统工作流程设定中控遥控钥匙步骤如下:1.将中控遥控钥匙放入点火开关控制电脑。
2.等待约30 min之后,将点火开关Key-ON(15号线路导通)。
3.90 min之后中控遥控钥匙设定完成。
(四)中控开关工作位于仪表台中央中控开关,将门锁开门、锁门(手动)信号连接至位于面板后仪表中央面板电脑,转换为数位信号后经CAN连线送至PSE气动电脑,执行中控门锁动作。

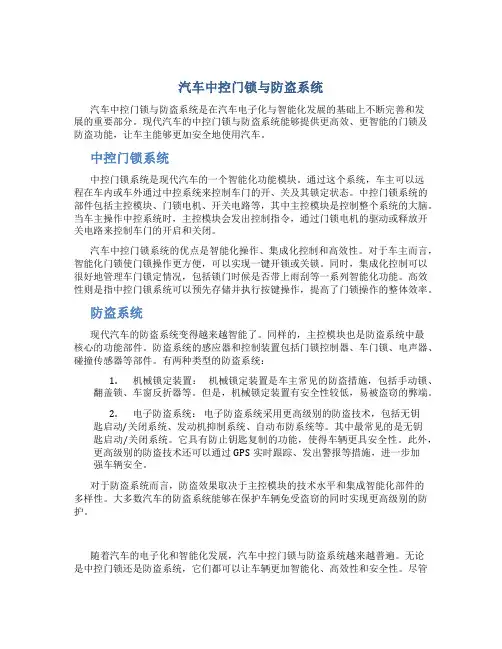

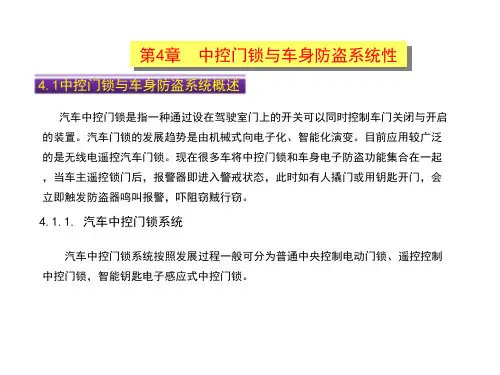

汽车中控门锁与防盗系统汽车中控门锁与防盗系统是在汽车电子化与智能化发展的基础上不断完善和发展的重要部分。
现代汽车的中控门锁与防盗系统能够提供更高效、更智能的门锁及防盗功能,让车主能够更加安全地使用汽车。
中控门锁系统中控门锁系统是现代汽车的一个智能化功能模块。
通过这个系统,车主可以远程在车内或车外通过中控系统来控制车门的开、关及其锁定状态。
中控门锁系统的部件包括主控模块、门锁电机、开关电路等,其中主控模块是控制整个系统的大脑。
当车主操作中控系统时,主控模块会发出控制指令,通过门锁电机的驱动或释放开关电路来控制车门的开启和关闭。
汽车中控门锁系统的优点是智能化操作、集成化控制和高效性。
对于车主而言,智能化门锁使门锁操作更方便,可以实现一键开锁或关锁。
同时,集成化控制可以很好地管理车门锁定情况,包括锁门时候是否带上雨刮等一系列智能化功能。
高效性则是指中控门锁系统可以预先存储并执行按键操作,提高了门锁操作的整体效率。
防盗系统现代汽车的防盗系统变得越来越智能了。
同样的,主控模块也是防盗系统中最核心的功能部件。
防盗系统的感应器和控制装置包括门锁控制器、车门锁、电声器、碰撞传感器等部件。
有两种类型的防盗系统:1.机械锁定装置:机械锁定装置是车主常见的防盗措施,包括手动锁、翻盖锁、车窗反折器等。
但是,机械锁定装置有安全性较低,易被盗窃的弊端。
2.电子防盗系统:电子防盗系统采用更高级别的防盗技术,包括无钥匙启动/关闭系统、发动机抑制系统、自动布防系统等。
其中最常见的是无钥匙启动/关闭系统。
它具有防止钥匙复制的功能,使得车辆更具安全性。
此外,更高级别的防盗技术还可以通过GPS实时跟踪、发出警报等措施,进一步加强车辆安全。
对于防盗系统而言,防盗效果取决于主控模块的技术水平和集成智能化部件的多样性。
大多数汽车的防盗系统能够在保护车辆免受盗窃的同时实现更高级别的防护。
随着汽车的电子化和智能化发展,汽车中控门锁与防盗系统越来越普遍。

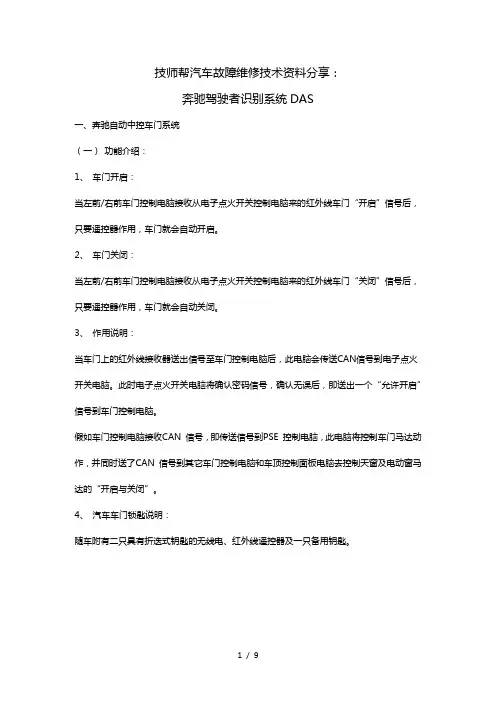

技师帮汽车故障维修技术资料分享:奔驰驾驶者识别系统DAS一、奔驰自动中控车门系统(一)功能介绍:1、车门开启:当左前/右前车门控制电脑接收从电子点火开关控制电脑来的红外线车门“开启”信号后,只要遥控器作用,车门就会自动开启。
2、车门关闭:当左前/右前车门控制电脑接收从电子点火开关控制电脑来的红外线车门“关闭”信号后,只要遥控器作用,车门就会自动关闭。
3、作用说明:当车门上的红外线接收器送出信号至车门控制电脑后,此电脑会传送CAN信号到电子点火开关电脑。
此时电子点火开关电脑将确认密码信号,确认无误后,即送出一个“允许开启”信号到车门控制电脑。
假如车门控制电脑接收CAN 信号,即传送信号到PSE 控制电脑,此电脑将控制车门马达动作,并同时送了CAN 信号到其它车门控制电脑和车顶控制面板电脑去控制天窗及电动窗马达的“开启与关闭”。
4、汽车车门锁匙说明:随车附有二只具有折迭式钥匙的无线电、红外线遥控器及一只备用钥匙。
(1)配有可折式钥匙的主锁匙,有遥控器(2)配有可折式钥匙的备用锁匙,无遥控器。
(3)按键功能如图所示。
(4)电池控制。
操作电子钥匙时,电池控制灯会短暂亮。
如果控制灯没亮时,请更换电池。
红外线遥控器在远处也可以不用直接对准接触开关开启车门。
建议:最好在近处使用遥控器开启或关闭侧车窗及天窗。
注:1、为避免红外线遥控器受到干扰,请不要放在高电子辐射处。
2、车子推动,轮圈更换或测试时,防止被锁在外的危险:行驶中启动自动锁住系统:方向盘上电子钥匙转到2 的位置。
按中央锁住按钮几秒,则自动锁住系统即启动。
3、当意外发生,拉紧带/安全气囊启动,车门自动开启。
4、行驶时自动锁住:时速30 公里时,车子的中控门锁会自动锁住。
(二)工作流程二、奔驰防盗警报系统此系统警报方式包括视觉与听觉的警告信号。
防盗系统包括了二种警示功能:(一)门锁控制功能(1)当遥控器锁匙上的信号送到车顶控制面板电脑时,此电脑将传送一个CAN 信号到电子点火开关电脑。

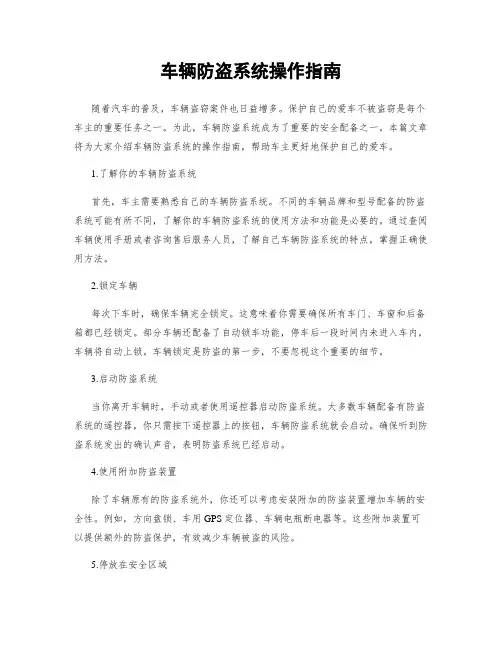

车辆防盗系统操作指南随着汽车的普及,车辆盗窃案件也日益增多。
保护自己的爱车不被盗窃是每个车主的重要任务之一。
为此,车辆防盗系统成为了重要的安全配备之一。
本篇文章将为大家介绍车辆防盗系统的操作指南,帮助车主更好地保护自己的爱车。
1.了解你的车辆防盗系统首先,车主需要熟悉自己的车辆防盗系统。
不同的车辆品牌和型号配备的防盗系统可能有所不同,了解你的车辆防盗系统的使用方法和功能是必要的。
通过查阅车辆使用手册或者咨询售后服务人员,了解自己车辆防盗系统的特点,掌握正确使用方法。
2.锁定车辆每次下车时,确保车辆完全锁定。
这意味着你需要确保所有车门、车窗和后备箱都已经锁定。
部分车辆还配备了自动锁车功能,停车后一段时间内未进入车内,车辆将自动上锁。
车辆锁定是防盗的第一步,不要忽视这个重要的细节。
3.启动防盗系统当你离开车辆时,手动或者使用遥控器启动防盗系统。
大多数车辆配备有防盗系统的遥控器,你只需按下遥控器上的按钮,车辆防盗系统就会启动。
确保听到防盗系统发出的确认声音,表明防盗系统已经启动。
4.使用附加防盗装置除了车辆原有的防盗系统外,你还可以考虑安装附加的防盗装置增加车辆的安全性。
例如,方向盘锁、车用GPS定位器、车辆电瓶断电器等。
这些附加装置可以提供额外的防盗保护,有效减少车辆被盗的风险。
5.停放在安全区域选择一个安全的停车区域也可以有效地保护你的车辆。
尽量选在人流繁忙的地方停车,这样可以增加行为嫌疑人被发现的可能性。
此外,停放在灯光明亮、有监控摄像头的区域也是不错的选择。
如果你停在露天停车场,在车辆无人看管时,务必注意车辆的安全。
6.反复确认车辆状态在离开车辆前,要做好检查,确保车辆状态正常。
检查车窗是否有破损,是否有可疑人员附近,确保遥控器上锁。
如果发现异常情况,及时通知相关部门或报警。
平时在驾驶车辆时,也要时刻保持警惕,注意周围环境,防止被盗贼趁虚而入。
7.及时报警如果不幸发现自己的车辆被盗,要立即报警。
奔驰S600中控门锁系统失灵故障排除
王鹏
【期刊名称】《汽车维修》
【年(卷),期】2015(0)9
【摘要】一、故障现象有1辆2001款进口奔驰$600轿车,搭载V12发动机(底盘号140),行驶里程为11.5万km,该车出现在高速行驶时不能自动锁门,停车后按遥控钥匙,4个车门不能锁门故璋。
二、故障诊断与检查接车后,我们
先用遥控器遥控锁门,4个车门均没有反应,进入驾驶室按左前门上的门控开关进行锁门操作,4个车门仍然没有反应。
【总页数】2页(P26-27)
【作者】王鹏
【作者单位】
【正文语种】中文
【相关文献】
1.别克赛欧轿车防盗中控门锁系统故障排除
2.奔驰S600电子节气门控制系统故障排除
3.宝骏汽车中控门锁系统故障分析
4.浅析宝骏汽车中控门锁系统控制原理
5.
浅析宝骏汽车中控门锁系统控制原理
因版权原因,仅展示原文概要,查看原文内容请购买。
109
110
二、奔驰遥控器分类
红外线无
自
红外线有无线电、红外线有
红外线无红外线有
111
CLK
红外线红外线有
112
(二)IR 遥控器或机械钥匙遗失时:
113
(1
114
(二)防盗系统故障码(38/23#,16/11#
115
(二)故障码分析:
116
(二)气动控制系统故障码表:
117
六、电动窗/天窗功能测试与设定程序
118
119
(二)元件组成
元件位置及组成
A2/12 后天线放大器 N10/8 后SAM电脑 N73 点火开关电脑
A8/1 遥控钥匙 N69/1 左前门电脑 S86/1 左前门开关
A26/1 左前门红外线接收器 N69/2 右前门电脑 S87/1 右前门开关(美规)A26/2 右前门红外线接收器 N72/1 仪表中央面板电脑
A37 PSE气动电脑 N72/1S6 中控开关
(三)工作控制流程
控制结构图
120
A2/12
121
工作流程图:
A37 PSE中控电脑 N72/1 中央面板电脑
122
A2/12
123
2、车门关闭:
124
操作电子钥匙时,电池控制灯会短暂亮。
如果控制灯没亮时,请更
125
示功能:
126
127
不同的车型组件有所不同,DAS-2b系统还含有无线电接收器等组件。
3、DAS-2a与DAS X的差异性:
红外线接收器位置
DASX DAS-2a
128
者识别(DAS)电脑将控制信号(车门开启、关闭及防盗作动
)症状:压下红外线遥控器时,中控锁(RCL)不动作且室内后视镜的红灯及绿灯均不闪烁。
②红外线接收器损坏。
(车门侧或室内后视镜)
③红外线遥控器损坏。
(RCL)电脑损坏或无法与信号同步。
(须由仪器进行同步
129
130

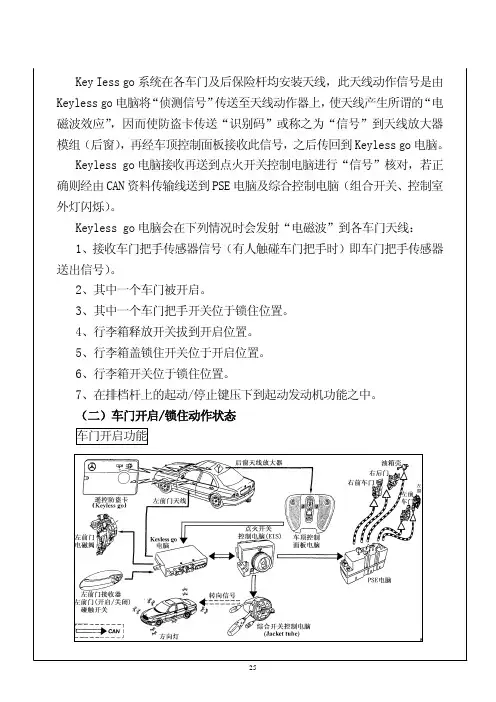

四、奔驰 W220 DAS- X -- Keyless go
Key Iess go系统在各车门及后保险杆均安装天线,此天线动作信号Keyless go电脑将“侦测信号”传送至天线动作器上,使天线产生所“电磁波效应”,因而使防盗卡传送“识别码”或称之为“信号”
131
5、行李箱盖锁住开关位于开启位置。
当Keyless go电脑接收资料或左前门接收器、左前门(开启/关闭)碰触开关的信号, Keyless go电脑本身就发出信号至左前门天线,由天线发出信号至遥控防盗卡,此时遥控防盗卡传送“开启”信号到车顶控制面板电脑。
车顶控制面板即经CAN资料传输线传送信号至Keyless go电脑。
Keyless go电脑接收“CODE”资料再由CAN资料传输线送到点火开关控制电脑(EIS)进行信号核对,信号若无误则点火开关控制电脑(EIS)由CAN资料传送“开启信号”至综合开关控制电脑及PSE电脑——PSE电脑控制车门动作器动作车门打开;方向盘控制总成控制室外灯闪烁。
Keyless go电脑则控制左前门电磁阀动作。
132
锁住车门功能
Keyless go电脑接收行李箱释放开关信号、左前门(关闭)触动开关信号后,控制各车门天线动作,天线即送信号到防盗遥控卡,此时防盗遥控卡发送“锁住信号”到车顶控制面板电脑,再由CAN资料传输线传送回Keyless go电脑)。
车顶控制面板电脑把信号送到Keyless go电脑并交由点火开关控制电脑进行“信号核对”,信号确认无误,由CAN资料传输线送“锁住信号”至PSE电脑及综合开关控制电脑控制各车门和行李箱动作器锁住,以及室外灯闪烁。
133
遥控中控功能),插入点火开关之中。
此点火开关钥匙无
起动发动机控制功能说明
Keyless go电脑首先接收遥控防盗卡送来的信号。
侦测刹车灯开关,
134
排挡杆档位(此信号由点火开关控制电脑经
135
(五)Keyless go系统元件位置图
136
步骤如下:
137。
