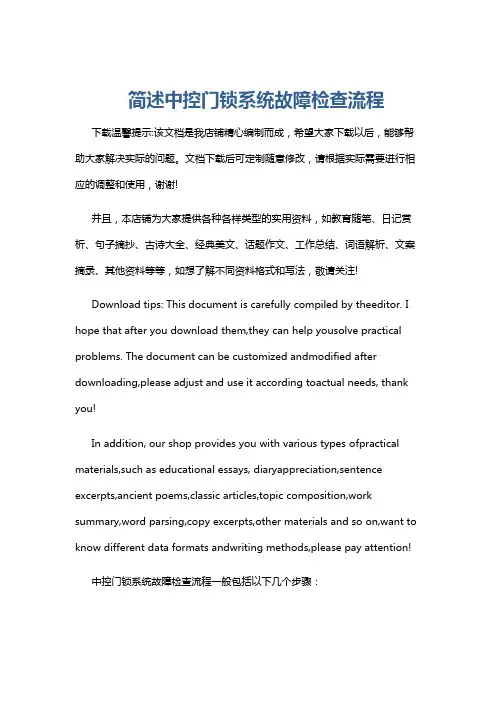

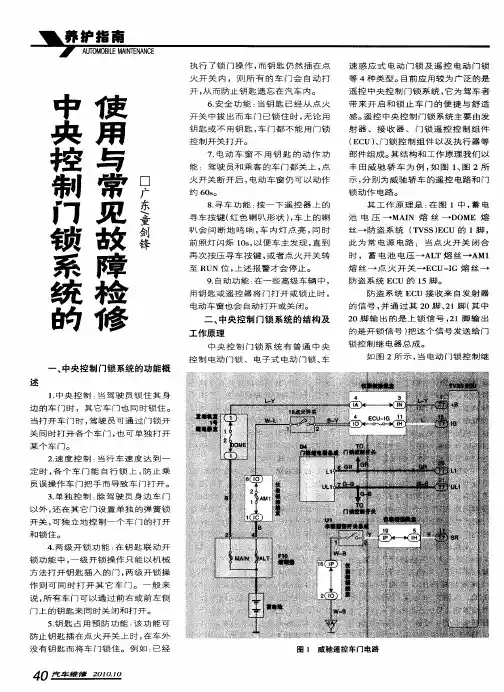

简述中控门锁系统故障检查流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!中控门锁系统故障检查流程一般包括以下几个步骤：1. 检查电池：检查车辆电池是否正常工作。

丰田花冠轿车中控_遥控门锁及车身防盗系统电路与故障分析丰田花冠轿车中控 / 遥控门锁及车身防盗系统电路不故障分析程丽群，南京交通职业技术学院，摘要丰田花冠轿车车身防盗系统是在中控门锁系统上安装的,在实际使用过程中,丰田花冠轿车中控 / 遥控门锁及防盗系统电路故障率较高。

本文全面介绍了丰田花冠轿车中控 / 遥控门锁及防盗系统电路组成及工作原理,在此基础上分析了系统常见故障及原因,以便为维修人员提供参考。

关键词:丰田花冠中控门锁遥控及防盗系统电路分析故障分析一汽丰田花冠轿车配备了遥控门锁系统,并能用遥控器设定车身防盗系统。

遥控门锁系统是在中控门锁系统的基础上加装了遥控器及门锁接收器,车身防盗系统是在遥控门锁系统的基础上加装了防盗 ECU 及防盗报警装置。

要解决系统的电路故障,首先要掌握系统的组成及电路原理。

1 花冠轿车中控 / 遥控门锁及车身防盗系统的组成一汽丰田花冠轿车中控/ 遥控门锁车身防盗系统主要由输入信号、门锁集成继电器、门锁总成、防盗 ECU、防盗指示灯、防盗报警装置、防盗继电器组成。

系统布置如图 1 所示。

1.1 主要输入信号主要输入信号有驾驶员提供的锁定/ 解锁信号，遥控器、门锁控制开关、钥匙操纵开关，、满足防盗图 1 丰田花冠轿车中控/ 遥控门锁车身防盗系统组成设定条件的开关信号，钥匙未锁警告开关、门控灯开关、収动机室罩盖控制开关、行李箱室灯开关、点遥控器长期电量不足时,遥控功能将消失,需要对火开关位置开关，以及车速信号、。

遥控器进行设定。

1.1.1 遥控器遥控器主要由锂电池按钮开、1.1.2门锁控制开关关高频振荡电、门锁控制开关在驾驶员侧前门内的扶手上,集路、高频放大电路、天线组成。

无线电波式遥控器収成在电动车窗主开关上。

当对车门实现锁定 / 解锁射频率为 300MHz 到 500MHz,有效范围一般为动作时,开关接通,其他时间开关断开。

5m~10m。

当遥控器电量不足时,遥控距离会缩短;当 1.1.3 钥匙操作开关使用不维修轻型汽车技术 2011，/78，总 263/26467钥匙操作开关又称钥匙锁止/ 开启开关,装在丰田花冠轿车车身防盗 ECU 独立于门锁集成驾驶员侧车门外侧的门锁上。

别克赛欧轿车防盗中控门锁系统原理及检修一、系统简介赛欧轿车所选用的电子防盗中控门锁系统是由萨基姆（SAGEM）公司开发和制造的最新一代全电子中央控制门锁系统。

其主要控制功能有：1.在左前门、右前门及后行李厢门均可使用钥匙打开或锁止全车门锁（包括行李厢锁）；2.在车内拔拉左前门饰板保险杆可打开或锁住全车门锁（包括行李厢锁）；3.在车内拔拉右前门饰板保险杆可打开或锁住（仅1次）全车门锁（包括行李厢锁）；4.左前门机械防盗锁死；5.其余各门电子控制防盗锁死；6.行李厢独立锁死。

一旦中控门锁系统进入防盗锁死状态，整个系统将不能由右前门执行开锁操作。

即使整个中控系统处于防盗锁死状态下，后行李厢盖仍可以用钥匙打开。

此时，4扇车门仍在防盗锁死状态，打开行李厢后必须再将其上锁。

后行李厢盖的另一保护方式可以经由将锁眼转到垂直位置，然后再取下钥匙。

在次种状态下，后行李厢处于独立锁死状态，开锁不受车门锁联动控制。

当车辆在行驶状态下受到意外撞击或者车祸，只要点火开关处于打开位置，系统会在中央控制模块的指令下自动开锁（保护功能），此项功能能使乘客在车辆发生事故后可以逃生。

当中控系统执行了以上功能之后，程序设计使得整个系统停止动作约25s，然后系统功能恢复正常。

因为中控模块内置的震动传感器灵敏度非常高，有时路面的颠簸可能会触发中控系统自动开锁功能。

如果频繁地开锁、上锁（在2min内操作次数超过15次），为了保护中控模块内置的驱动继电器不至于过热，系统也会按照设计要求停止动作约25s，然后系统恢复正常工作。

中控模块的安装位置在汽车右前A柱下发动机控制模块的背后，使用螺栓牢牢地紧固在整体承载式的车身上以防止由于松动造成的震动误触发模块的安全保护功能。

二、系统元件的组成及位置分布赛欧轿车所配备的全电子中央控制门锁系统的主要系统元件有：1.中央控制门锁电脑控制模块总成；2.两个前门和两个后门的电控门锁保险杆执行器总成（执行器内部带位置开关）；3.随着两个前门锁芯联动的钥匙转动位置信号开关（左前门：防盗死锁信号开关右前门：上锁位置信号开关）；4.行李厢锁电控执行器（带上锁/开锁信号位置开关）；各元件在车上的具体位置如图1所示。

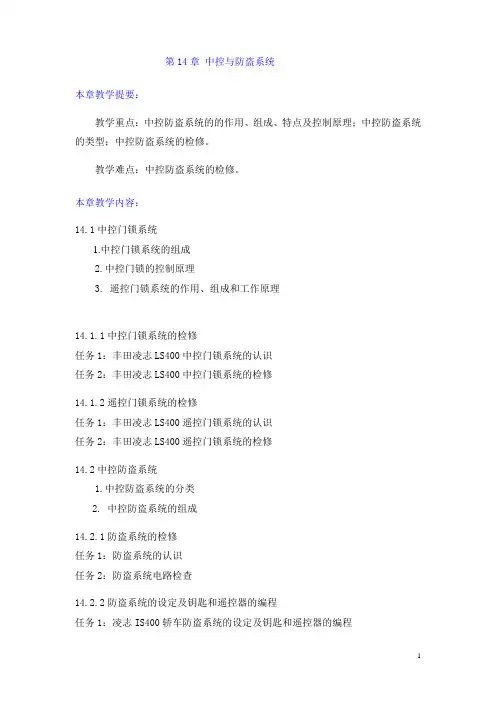

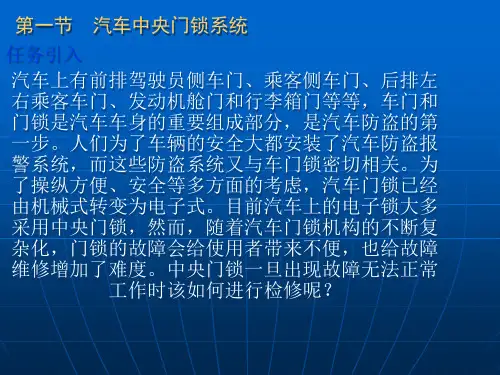

第14章中控与防盗系统本章教学提要：教学重点：中控防盗系统的的作用、组成、特点及控制原理；中控防盗系统的类型；中控防盗系统的检修。

教学难点：中控防盗系统的检修。

本章教学内容：14.1中控门锁系统1.中控门锁系统的组成2.中控门锁的控制原理3. 遥控门锁系统的作用、组成和工作原理14.1.1中控门锁系统的检修任务1：丰田凌志LS400中控门锁系统的认识任务2：丰田凌志LS400中控门锁系统的检修14.1.2遥控门锁系统的检修任务1：丰田凌志LS400遥控门锁系统的认识任务2：丰田凌志LS400遥控门锁系统的检修14.2中控防盗系统1.中控防盗系统的分类2. 中控防盗系统的组成14.2.1防盗系统的检修任务1：防盗系统的认识任务2：防盗系统电路检查14.2.2防盗系统的设定及钥匙和遥控器的编程任务1：凌志IS400轿车防盗系统的设定及钥匙和遥控器的编程14.2.3用解码器对防盗系统进行故障诊断任务1：奥迪A6轿车防盗系统的认识任务2：奥迪A6轿车防盗系统的认识任务3：奥迪A6轿车防盗系统数据流分析14.2.4防盗系统遥控器的匹配任务1：奥迪A6轿车遥控器的匹配第15章汽车自动空调系统本章教学提要：教学重点：汽车空调自动控制系统的组成和作用；汽车空调自动控制系统主要装置的构造和工作原理；汽车空调自动控制系统的控制功能；汽车空调自动控制系统检测的步骤和方法。

教学难点：汽车空调自动控制系统的控制功能；汽车空调自动控制系统检测的步骤和方法。

本章教学内容；15.1 汽车自动空调系统1.概述2.组成汽车自动空调系统主要由输入元件(包括车内温度传感器、车外温度传感器、蒸发器温度传感器、阳光传感器、水温传感器、空气质量传感器、烟雾传感器、开关以及其它发动机电脑输入信号等)、空调控制器(ECU)、执行机构(包括鼓风机、伺服电机、压缩机等)组成。

不是所有的自动空调系统都有这里提及的部件，但大多数系统是由若干部件组合而成的。

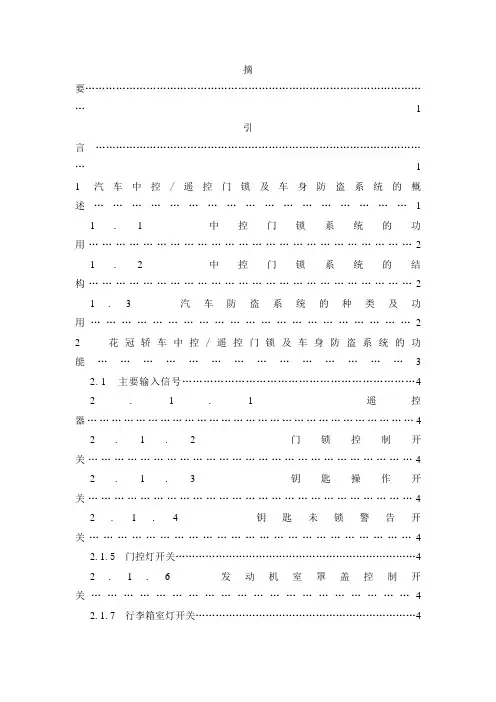

摘要 (1)引言...................................................................................................1 1汽车中控/遥控门锁及车身防盗系统的概述 (1)1.1中控门锁系统的功用 (2)1.2中控门锁系统的结构 (2)1.3汽车防盗系统的种类及功用 (2)2花冠轿车中控/遥控门锁及车身防盗系统的功能 (3)2.1主要输入信号 (4)2.1.1遥控器 (4)2.1.2门锁控制开关 (4)2.1.3钥匙操作开关 (4)2.1.4钥匙未锁警告开关 (4)2.1.5 门控灯开关 (4)2.1.6发动机室罩盖控制开关 (4)2.1.7行李箱室灯开关 (4)2.1.8点火开关 (4)2.1.9位置开关 (4)2.1.10车速信号 (4)2.2门锁集成控制器 (5)2.3门锁总成 (5)2.4防盗ECU (5)2.5防盗指示灯 (5)2.6防盗报警装置 (5)2．7防盗继电器 (5)3花冠轿车中控/遥控门锁及车身防盗系统的电路分析 (6)3.1中控门锁电路分析 (7)3.1.1 用门锁控制开关对车门实现锁定/解锁 (7)3.1.2用钥匙锁止和开启开关对车门实现锁定/解锁 (7)3.1.3防止钥匙遗忘功能 (8)3.2遥控门锁及防盗系统电路分析 (8)3.2.1用遥控器对车门实现锁定/解锁 (8)3.2．2车身防盗系统电路 (8)4丰田花冠轿车车身防盗系统常见故障及原因 (9)5丰田花冠轿车遥控器重新设定 (10)6 结论………………………………………………………………………………………11谢辞...................................................................................................11参考文献 (11)丰田花冠轿车中控/遥控门锁及车身车身防盗系统电路与故障分析机电工程学院汽车检测与维修技术叶慧敏摘要:本田花冠轿车车身防盗系统是在中控门锁系统上安装的，在实际使用过程中，丰田花冠轿车中控/遥控门锁及车身防盗系统电路故障率较高。
