2015-1-14电控基础知识

电控基本知识点总结电控是指电子控制系统，是由各种传感器、执行器、控制器和相应的软件组成，用于控制各种机械设备的系统。

通过电控系统，可以实现对设备的自动化控制，提高生产效率、降低成本、提高设备稳定性和可靠性。

电控在工业、家居、汽车等各个领域都有广泛的应用，是现代化社会不可或缺的一部分。

在本文中，我们将介绍电控系统的基本知识点，包括传感器、执行器、控制器和软件等内容，希望能够为读者提供一些基本的了解和指导。

一、传感器传感器是电控系统中的重要组成部分，它可以将各种物理量或化学量转换成电信号，以便电控系统能够对其进行监测和控制。

传感器的种类繁多，根据其检测的物理量可以分为压力传感器、温度传感器、液位传感器、位移传感器、力传感器、流量传感器等。

不同类型的传感器可以检测不同的物理量，并且有不同的检测原理和工作方式。

传感器的工作原理主要分为电阻式、电容式、电感式、压电式、霍尔式、光电式等。

不同的工作原理适用于不同的检测场合，如接触式检测、非接触式检测、精密检测等。

传感器的输出信号一般为模拟信号或数字信号，常见的输出信号类型有模拟电压信号、模拟电流信号、数字信号等。

传感器的输出信号需要经过AD转换或信号调理模块处理后，才能供控制器使用。

传感器在电控系统中具有重要的作用，它可以实时感知到环境的变化，从而使控制系统能够做出相应的调整。

传感器的性能直接影响电控系统的功能和稳定性，因此在选择和使用传感器时需要考虑其精度、可靠性、响应速度、适用环境、安装方式等因素。

二、执行器执行器是电控系统中的另一个重要组成部分，它可以根据控制器的指令执行相应的动作，实现对被控对象的控制。

执行器的种类也非常多样，常见的执行器有电磁阀、电动机、液压元件、气动元件等。

不同类型的执行器能够实现不同的控制方式，如开关控制、调节控制、位置控制、速度控制、力矩控制等。

执行器的工作原理也各不相同，以电动执行器为例，它可以通过电机、齿轮、蜗杆、丝杆等传动机构实现机械运动。

电⽓控制基础知识第三章电⽓控制基础知识第⼀节电⽓控制⼀、常⽤低压电器低压电器被⼴泛地应⽤于⼯业电⽓和建筑电⽓控制系统中，它是实现继电——接触器控制的主要电器元件。

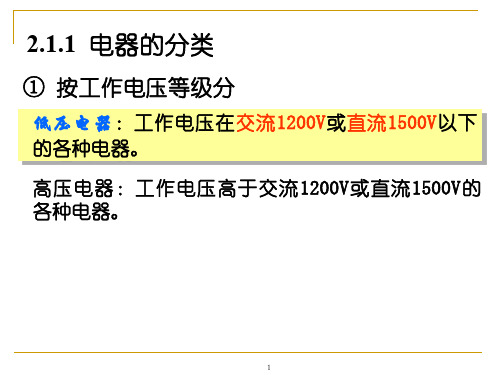

1.常⽤低压电器的分类常⽤低压电器是按照电器的⼯作电压等级进⾏划分的。

通常将⼯作电压直流1200V，交流1000V 以下的电器元件称为低压电器。

电器是⽤来完成对被控对象实施控制、调节、检测和保护等作⽤的电⽓设备（器件）的总称。

主要应⽤于电能的产⽣、输送、分配和电⽓控制。

低压电器的分类由低压配电电器和低压控制电器两类组成。

低压配电电器包括断路器、漏电保护器、熔断器、⼑开关、转换开关等。

低压控制电器包括接触器、继电器、起动器、控制器、主令电器、电阻器、变阻器、电磁铁等。

在我国低压电器⽬前有国家产品、合资产品、进⼝产品。

相⽐之下进⼝和合资的产品价格偏⾼，在设计和使⽤的过程中，不⼀定⾮要追求品牌，现在国产品牌⼤多都经过了ISO9002的质量认证，在质量上也很过关。

具有很⾼的性能价格⽐。

(1)低压配电电器的分类低压配电电器的分类包括断路器、漏电保护器、熔断器、⼑开关、转换开关等，主要⽤来实现电能的分配和电⽓保护（短路、过载、⽋压、防漏电等）。

(2)低压控制电器的分类低压控制电器的分类包括接触器、继电器、起动器、控制器、主令电器、电阻器、变阻器、电磁铁等，主要⽤来实现电路的接通和断开（实现被控对象的运⾏和停⽌）。

2.低压断路器低压断路器是⽤于线路和设备保护的电⽓产品，它具有短路、过载、⽋压等保护功能。

按种类划分低压断路器有保护配电线路、保护电动机、保护照明负载和漏电保护四种⽤途，按结构划分有框架式和装置式。

(1)低压断路器的组成低压断路器主要由触头系统、灭弧装置、操作机构以及各种脱扣机构组成。

1)触头系统和灭弧装置。

触头系统是低压断路器的执⾏机构，主触头⽤于实现主电路的接通和断开，其配套的辅助触头⽤于控制电路中的联锁控制。

灭弧装置⽤于主触头的熄弧。

电控的必考知识点总结一、电控技术概述电控技术是利用电子、电路和自动控制技术实现对工业生产过程的监测和控制。

它的基本原理是通过传感器采集生产过程中的各种参数信息，并将其转换成电信号，然后通过控制器进行处理，最终输出控制信号来调节执行器的工作状态，从而实现对生产过程的自动化控制。

电控技术的应用范围非常广泛，可以用于控制各种工业设备、生产线以及各种自动化系统。

二、电控技术的基本原理1. 传感器技术传感器是电控技术中的核心部件，它的作用是将生产过程中的各种物理量（如温度、压力、流量、速度等）转换成电信号。

常见的传感器包括温度传感器、压力传感器、光电传感器、编码器等。

传感器的选择和安装位置都对控制效果有着重要的影响，因此在实际应用中需要根据具体的控制要求进行精心选择和布置。

2. 控制器技术控制器是电控技术中的另一个重要组成部分，它的作用是对传感器采集到的信号进行处理，并输出相应的控制信号来调节执行器的工作状态。

常见的控制器包括PLC（可编程逻辑控制器）、DCS（分散控制系统）以及单片机控制器等。

控制器的选择和参数设置对控制系统的稳定性和可靠性有着重要的影响，因此需要在实际应用中进行细致的调试和优化。

3. 执行器技术执行器是控制系统中的另一个关键组成部分，它的作用是根据控制信号来调节生产设备的工作状态，如开关阀门、控制电机的转速、调节液压装置的压力等。

执行器的性能和稳定性直接影响着整个控制系统的运行效果，因此在实际应用中需要选择合适的执行器，并严格按照规定的工作要求来进行安装和调试。

三、电控技术的应用领域1. 工业自动化电控技术在工业自动化领域有着非常广泛的应用，它可以用于控制各种生产设备和生产线，实现工业生产过程的自动化和智能化。

通过对生产过程中的各种参数进行实时监测和控制，电控技术能够提高生产效率、保证产品质量、降低能耗成本，从而为企业带来巨大的经济效益。

2. 智能建筑电控技术还广泛应用于智能建筑领域，它可以用于控制建筑内部的照明、空调、通风、电梯等设备，实现建筑内部的自动化控制和能源管理。

电控基础入门知识点总结电控（Electric Control）是指通过电气信号来控制设备或系统运行的技术。

电控系统可以控制各种电动机、照明系统、加热系统、通风系统、空调系统以及其他各类电气设备，是现代工业、建筑和家庭自动化中不可或缺的一部分。

本文将介绍电控基础知识，包括电路基础、传感器、执行器、控制器和常见的电控系统。

一、电路基础1. 电流、电压和电阻电流是电荷在电路中流动的速度，单位安培（A）；电压是电压源在电路中推动电荷流动的能力，单位伏特（V）；电阻是电路中阻碍电流流动的能力，单位欧姆（Ω）。

Ohm's Law (欧姆定律)指出电流、电压和电阻之间的关系，即电压等于电流乘以电阻。

2. 串联电路和并联电路在串联电路中，电流只有一条路径可走，而电压会分配到每个元件上。

在并联电路中，电流可以有多条路径可走，而电压在每个元件上是相同的。

理解电路的串联和并联特性对于设计和分析电控系统是非常重要的。

3. 直流电路和交流电路直流电路中电流方向不变，而在交流电路中电流方向会不断地改变。

交流电路可以通过变压器改变电压的大小，而直流电路需要使用直流变换器来实现。

二、传感器1. 温度传感器温度传感器可以用来检测环境温度，并将温度信号转化为电信号输出。

常见的温度传感器包括热电偶（Thermocouple）、电阻温度探头（RTD）和半导体传感器。

温度传感器在加热系统、空调系统和工艺控制中有着广泛的应用。

2. 湿度传感器湿度传感器可以用来检测环境湿度，并将湿度信号转化为电信号输出。

常见的湿度传感器包括电容式传感器和阻性传感器。

湿度传感器在空调系统、农业和食品加工中有着重要的作用。

3. 光电传感器光电传感器可以用来检测物体的距离、颜色和亮度。

常见的光电传感器包括光电开关、光电对射传感器和光电传感器阵列。

光电传感器在自动化制造和机器人技术中起着关键的作用。

4. 接近传感器接近传感器可以用来检测物体的接近或远离，并将信号转化为电信号输出。

1．断路器（无熔丝开关）：亦即无熔丝开关，断路器控制电源的断开或闭合，当用电器负载过大时可以自动断开电路，起到很好的保护作用。

中间的手杆，可以上下扳动用来控制电源的断开或闭合2．交流接触器：亦即电磁接触器，电路中常用的元器件，用来控制信号断开的大功率器件模型图：其中最上面的A1,A2点为交流接触器的线圈接线端子，连接交流接触器的控制信号。

正面的上下各四个接线端子为四组被控信号。

当A1，A2所接的控制线形成回路时，正面的吸合开关就会吸合（里面有电磁铁），从而使四组被控信号形成导通。

以此来完成控制信号通断的功能3．过路保护器：亦即热过载保护器，热继电器，过载电力电驿。

用来保护大功率用电设备的元器件，当大功率用电设备发生过载时，过路保护器控制簧片会自动跳脱，来断开用电设备的电源，此元件往往和交流接触器同时使用4．缺相保护器：也称欠相保护器主要用于用电器所需的电压为三相电的电器，如SMA机台，当所需的三相电缺少一相或者相序不正确时间，缺相保护器的被控端的就会断开，形不成回路，只有当相位正确时间才可以导通，所以当SMA机台接上外部电源后，机台没有得电就要先查看一下相位是否正确，我们现在用的缺相保护器当相位正确时间有指示灯会亮5．继电器：弱电控制强电的有效表现形式。

自动化电路中最常用的一种元件。

首先了解一下他的工作原理图COM b aa b 24信號COM原理图 模型图原理图：其中a 与com 端为常开触点，正常状态下为断开状态，b 与com 端为常闭触点，正常状态下为闭合状态。

我们的控制信号接到“信号”脚位工作时当机台发送控制信号时，信号与24V 之间的线圈就会得电，而此时的常开触点a 与com 端会变成闭合状态。

此时的常闭触点b 与com 端会变成断开状态，从而完成有小信号控制大负载的断开和闭合功能。

当控制信号断开后继电器的各触点状态复原。

模型图： 我们可以看到该Relay （继电器）模组上共有上下各四个共八个接线端子。
