电控发动机基础知识介绍

汽车电控发动机简介汽车电控发动机是一种使用电子控制模块来控制发动机运行的技术。

与传统的机械控制发动机不同，汽车电控发动机利用电子传感器和执行器来监测和调节发动机的各项参数和功能。

本文将介绍汽车电控发动机的工作原理、优势和应用。

工作原理汽车电控发动机的工作原理可以简单分为以下几个步骤：1.传感器采集数据：汽车电控发动机内部配备了多种传感器，包括温度传感器、压力传感器、转速传感器等。

这些传感器采集发动机的各种参数数据，并将其转化为电信号。

2.电子控制模块处理数据：传感器采集到的数据被送至电子控制模块〔ECM〕进行处理。

ECM根据预设的程序和算法，分析并计算传感器数据，从而实现对发动机的控制。

3.调节执行器：根据电子控制模块的指令，执行器进行相应操作以调节发动机的工作状态。

例如，ECM可以通过控制电动节气门执行器来调节气门开度，从而控制发动机的进气量和运行状态。

4.反应信息：电子控制模块还能够接收其他部件反应的数据，如氧气传感器的氧气含量、马达的转速等。

通过这些反应信息，ECM可以进一步调整发动机的工作状态，以保持最正确性能和燃油经济性。

优势相比传统的机械控制发动机，汽车电控发动机具有以下优势：1.精确控制：汽车电控发动机利用电子控制模块的计算和控制能力，能够精确控制发动机的各项参数，如燃油喷射量、气门开度、点火时机等，从而使发动机运行更为高效。

2.故障检测和诊断：电子控制模块能够监测发动机的各种传感器和执行器的工作情况，并在出现故障时发出警报或进行故障诊断。

这样，汽车电控发动机具有更高的可靠性和平安性。

3.环保和节能：电子控制模块可以实时监测发动机的工作状态，以及环境因素如氧气含量和温度等。

通过优化发动机的工作参数，可以使发动机更加环保和节能，减少废气排放和燃油消耗。

4.适应性强：由于发动机的工作参数可以通过软件进行调整，汽车电控发动机更加适应不同的工况和驾驶需求。

例如，在高海拔地区，电子控制模块可以自动调整进气量，以保持发动机的正常运行。

电控发动机的工作原理
电控发动机是一种通过电子控制系统对发动机的燃油喷射、气门开关等进行精确调控的动力装置。

其工作原理主要包括以下几个方面：
1. 点火系统：电控发动机通过电子控制单元（ECU）对点火系统进行精确控制。

ECU接收来自传感器的信息，判断最佳点
火时机，并通过点火线圈产生高电压来点燃混合气体，从而引爆燃料混合气。

2. 燃油喷射系统：电控发动机采用电喷技术，通过ECU控制
喷油嘴的喷油时间和喷油量，实现对燃料供给的精确调控。

ECU接收来自传感器的信息，计算最佳喷油时间和喷油量，
并送出相应的指令，使喷油嘴以精确的喷油量和时间完成燃油喷射过程。

3. 气门控制系统：电控发动机通过ECU控制气门的开闭时机
和持续时间。

ECU根据发动机负荷和转速等参数，计算出最
佳气门控制策略，并通过控制执行器来实现气门的精确控制。

气门的开闭时机和持续时间对进气量和排气量等影响很大，因此精确的气门控制能够使发动机达到更高的燃烧效率。

4. 传感器系统：电控发动机依靠各种传感器来获取发动机工作状态的信息，如气温传感器、氧传感器、曲轴传感器等。

这些传感器将实时的工作参数转化为电信号并送至ECU，ECU根
据这些信息作出相应的调整，以实现对发动机工作的精确控制。

通过以上这些系统的协同工作，电控发动机能够更加精确地控制燃油喷射、点火时机和气门控制等参数，从而提高燃烧效率、减少能量损失，实现更低的燃油消耗和更高的动力输出效率。

同时，电控技术还使得发动机能够根据驾驶员的需求做出即时响应，提升了驾驶的舒适性和安全性。

电控发动机工作原理随着科技的发展，电控发动机已经成为现代汽车的主流动力。

它采用电子控制系统来管理燃油喷射、点火和排放等过程，从而实现更高效、更环保的动力输出。

本文将详细介绍电控发动机的工作原理。

1. 传感器电控发动机的控制系统需要通过传感器来获取发动机运行状态的信息。

这些传感器包括空气流量计、氧气传感器、水温传感器、气压传感器等，它们将发动机的运行状态转化为电信号并传送给控制器。

2. 控制器控制器是电控发动机的“大脑”，它根据传感器的信息来计算燃油喷射量、点火时机等参数，并发送指令给执行器。

控制器还会对发动机的工作状态进行监测，并根据需要进行调整。

3. 发动机执行器执行器是控制器指令的执行者，它们包括燃油喷嘴、点火线圈、节气门执行器等。

这些执行器受到控制器的指令后，会相应地控制燃油喷射量、点火时机和节气门开度等参数，从而控制发动机的输出功率和转速。

4. 燃油系统电控发动机的燃油系统包括油泵、燃油滤清器、燃油喷射器等部件。

在控制器的指令下，燃油泵会将燃油送至燃油滤清器进行过滤，再由燃油喷射器将燃油喷射到发动机的气缸中。

燃油喷射器的喷射量和喷射时机等参数由控制器根据传感器的信息进行计算和控制。

5. 点火系统电控发动机的点火系统包括点火线圈、火花塞等部件。

在控制器的指令下，点火线圈会产生高压电流，从而使火花塞产生火花，点燃气缸中的燃油混合气。

点火时机的计算和控制也是由控制器完成的。

6. 排放系统电控发动机的排放系统包括三元催化器、氧气传感器等部件，它们能够有效地减少尾气排放的有害物质。

氧气传感器会监测排气中的氧气含量，并将信息传送给控制器。

控制器根据氧气传感器的信息来调整燃油喷射量，使得燃烧产生的尾气排放更加环保。

电控发动机采用电子控制系统来管理燃油喷射、点火和排放等过程，从而实现更高效、更环保的动力输出。

传感器、控制器、执行器、燃油系统、点火系统和排放系统等部件相互协作，共同完成发动机的工作。

电控发动机的工作原理
电控发动机是一种通过电子控制设备来控制燃料喷射和点火时机的发动机。

它主要包括以下几个部分：
1. 传感器：电控发动机中设置了多个传感器，用于监测发动机的工作状态。

例如，空气流量传感器用于测量进气量，进气温度传感器用于测量进气温度，氧气传感器用于监测尾气中氧气浓度等。

2. 控制单元：电控发动机的控制单元是一个特定的电子装置，用于接收传感器所采集到的各种数据，并根据预设的程序进行计算和判断。

它能够通过控制喷油器和点火系统来实现发动机的控制。

3. 喷油器：电控发动机中的喷油器是非常重要的部件。

控制单元会根据传感器所监测到的数据，计算出适当的燃油量，并通过电子信号控制喷油器喷射相应的燃油量到发动机燃烧室。

4. 点火系统：点火系统用于在正确的时机点燃混合气体。

电控发动机中的点火系统主要包括火花塞和点火线圈。

控制单元会根据传感器数据计算出适当的点火时机，并通过点火线圈产生高压电流，点燃混合气体。

电控发动机的工作原理可以总结为：传感器监测实时数据，控制单元根据这些数据计算出相应的控制信号，控制喷油器喷射适当的燃油量，并通过点火系统点燃混合气体。

通过精确的控制，电控发动机可以提供更高的燃烧效率和更低的排放。

电控发动机工作原理
电控发动机是指通过电子控制系统控制燃油喷射、点火和气门的工作状态的发动机。

其工作原理可以概括为以下几点：
1. 传感器检测：电控发动机内置了多个传感器，用于检测发动机的工作状态，如转速、气温、氧气含量等。

这些传感器将相关数据传输给电子控制单元（ECU）。

2. 数据处理：ECU根据传感器的数据以及预设的程序和参数，对发动机的工作状态进行分析和处理。

ECU会参考一些预设
的映射表，以确定最佳的燃油喷射量、气门的开闭时间等。

3. 燃油喷射：根据ECU的指令，喷油器将燃油以合适的比例
喷射到气缸中。

ECU根据发动机的负荷情况和转速要求，调
整燃油喷射的时机和量，以实现燃烧效率的最大化。

4. 点火系统：电控发动机使用电子点火系统，通过ECU对点
火时机进行精确控制。

ECU根据传感器的数据和预设的参数，判断最佳的点火时机，从而提高燃烧效率并减少尾气排放。

5. 气门控制：电控发动机通过电子液压控制或电机驱动控制气门的开闭时间。

ECU根据发动机的工作状态和负荷要求，控
制气门的开闭时间和幅度，以实现更好的进、排气效果。

总之，电控发动机通过ECU对燃油喷射、点火和气门控制等
关键参数进行精确的控制和调节，以提高发动机的燃烧效率、动力性和经济性，并降低尾气排放。

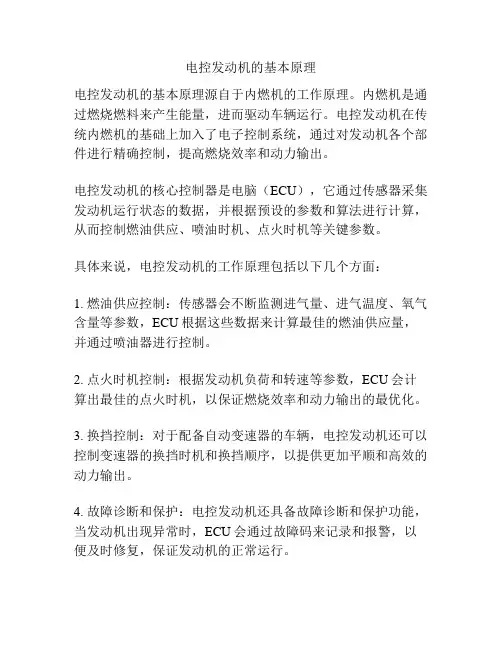

电控发动机的基本原理
电控发动机的基本原理源自于内燃机的工作原理。

内燃机是通过燃烧燃料来产生能量，进而驱动车辆运行。

电控发动机在传统内燃机的基础上加入了电子控制系统，通过对发动机各个部件进行精确控制，提高燃烧效率和动力输出。

电控发动机的核心控制器是电脑（ECU），它通过传感器采集发动机运行状态的数据，并根据预设的参数和算法进行计算，从而控制燃油供应、喷油时机、点火时机等关键参数。

具体来说，电控发动机的工作原理包括以下几个方面：
1. 燃油供应控制：传感器会不断监测进气量、进气温度、氧气含量等参数，ECU根据这些数据来计算最佳的燃油供应量，并通过喷油器进行控制。

2. 点火时机控制：根据发动机负荷和转速等参数，ECU会计算出最佳的点火时机，以保证燃烧效率和动力输出的最优化。

3. 换挡控制：对于配备自动变速器的车辆，电控发动机还可以控制变速器的换挡时机和换挡顺序，以提供更加平顺和高效的动力输出。

4. 故障诊断和保护：电控发动机还具备故障诊断和保护功能，当发动机出现异常时，ECU会通过故障码来记录和报警，以便及时修复，保证发动机的正常运行。

总的来说，电控发动机通过精确的参数控制，能够提高燃烧效率和动力输出，降低燃油消耗和排放物排放，同时还提供了故障诊断和保护功能，增强了车辆的可靠性和安全性。

电控发动机五个知识点总结1. 电控发动机的工作原理电控发动机是由电子控制单元(ECU)、传感器、执行器、燃油系统和点火系统等组成的系统。

ECU通过传感器感知发动机工作状态，然后根据预设的演算法来调节燃油喷射、点火时机和气缸压力等参数，从而控制发动机的运行。

传感器会监测发动机转速、节气门开度、进气温度、氧气浓度等参数，执行器则接收ECU的指令，控制喷油器、点火线圈和可变气门正时等执行部件的工作。

通过这些设备的协同作用，电控发动机可以实现更为精准的燃油喷射和点火控制，从而提高发动机性能和经济性。

2. 电控发动机的优点相比起传统机械控制发动机，电控发动机具有以下几个优点。

首先，其精确的控制能力可以实现更高效的燃烧，提高燃油经济性和降低排放。

其次，电控发动机可以实现动态的燃烧控制，可以根据实时工况来调节燃油喷射和点火时机，从而提高发动机的驾驶性能和响应性。

另外，电控发动机还可以实现优化的启停控制、舒适的怠速控制和智能的自适应驾驶辅助，能够提升车辆的驾驶体验和安全性。

3. 电控发动机的维护和故障排除电控发动机相比传统发动机在维护和故障排除方面更为复杂。

首先，由于电子控制系统的引入，车辆维护人员需要具备一定的电子技能和专业设备才能进行相关维修和检测工作。

其次，由于电控发动机的复杂性，一旦出现故障，往往需要通过专用的诊断设备来进行故障排查和修复。

因此，车主在日常使用中需要定期进行电控系统的检测和维护，以确保发动机的正常工作和系统的稳定性。

4. 电控发动机的未来发展方向随着汽车电子技术的不断发展和智能驾驶的兴起，电控发动机也将迎来更多的创新。

未来，电控发动机将会更加智能化，可以与车载网络、导航系统和驾驶辅助系统进行互联互通，实现更为智能化的驾驶和管理。

同时，电控发动机也将更加注重绿色环保和可持续发展，在燃油经济性、排放控制和可再生能源利用方面进行更为深入的优化和改进。

另外，电控发动机还将会更加注重用户体验，通过智能化的设计和交互方式，提升车辆的人机交互性和驾驶舒适度。

汽车电控发动机概述汽车电控发动机的工作原理是将发动机的各种参数（如转速、负载、温度等）通过传感器采集到的数据输入到发动机控制单元（ECU）中，ECU 根据预先存储的程序和算法对这些数据进行处理，然后输出信号控制发动机的工作。

1.点火系统控制：电控发动机可以根据工作状态调整点火时机，提高点火系统的效果，减少燃油消耗和排放。

2.燃油喷射控制：电控发动机可以根据不同工况和驾驶需求，控制燃油喷射系统的喷油量和喷油时机，提高燃油的利用率，减少排放。

3.进气系统控制：电控发动机可以通过控制进气门的开闭以及气缸充气量的调整，提高进气系统的效率，增加动力输出。

4.排气系统控制：电控发动机可以通过控制排气门的开闭和废气再循环系统的工作，降低排放物的含量，保护环境，提高发动机的经济性。

5.故障诊断与监控：电控发动机可以通过自我诊断系统对车辆各个部件进行检测，一旦发现故障，及时提醒车主，并记录故障代码以便修理。

相对于传统的机械控制发动机，汽车电控发动机具有以下几个明显的优点：1.精确控制：电控发动机可以根据实时采集到的数据精确控制发动机的工作参数，如燃油喷射量和气缸点火时机等，提高发动机性能和燃油经济性。

2.动力输出平稳：电控发动机可以根据驾驶需求动态调整发动机的输出，使动力输出平稳而有力，提高驾驶的舒适性和安全性。

3.排放控制完善：电控发动机可以对燃烧过程进行精确控制，在减少有害气体和颗粒物排放的同时，也提高了发动机的燃烧效率。

4.能耗降低：电控发动机通过优化各个系统的工作状态，减少能耗和能量浪费，提高整车的能源利用率。

5.故障诊断方便：电控发动机可以通过自动诊断系统对各个部件进行监控和故障诊断，提供更加方便和快捷的故障排除和维修方法。

总结汽车电控发动机是现代汽车技术的重要组成部分，通过采用电子控制系统和传感器来控制发动机的工作，提高了发动机的性能和燃油经济性，减少了有害气体的排放，同时也使故障诊断和维修更加方便。

发动机及电控基础知识发动机基础知识四冲程发动机工作原理发动机基本结构和组成发动机的主要性能指标与特性CBR和VVT四冲程发动机原理进气行程压缩行程作功行程排气行程发动机基本结构和组成机体组：气缸盖、气缸体、油底壳曲柄连杆机构：活塞、连杆、飞轮、曲轴配气机构：进气门、排气门、凸轮轴、凸轮轴正时齿轮等供给系：汽油泵、汽油滤清器、进气管、排气管、空气滤清器等点火系：蓄电池、发电机、点火线圈、火花塞等冷却系：水泵、散热器、风扇、气缸水套等润滑系：机油泵、润滑油道、机油粗滤器、机油细滤器等起动系：包括起动机及其附属装置两个机构、五个系统发动机的主要性能指标与特性有效转矩有效功率燃油消耗率发动机转速特性节气门全开时的总功率特性：发动机外特性其他节气门开度：部分特性CBR和VVTCBR：(Controlled Burn Rate)—可控燃烧速率，它是通过控制进气气流的组织形式（涡流和滚流）来改善燃烧，降低排放，提高燃油经济性的一种新技术。

VVT：(Variable Valve Timing)可变气门正时－根据工况改变进气门和排气门的开启关闭时间，来提高充气效率、降低排放、提高性能和燃油经济性。

CBR 系统结构滑板式CBR◆低转速时，真空执行器通过摆臂机构拉动滑板沿图示方向移动，中性气道基本被关闭（只保留右上角的缺口）。

主要靠切向气道提供的进气涡流来加速油雾和空气的混合，从而改善燃烧状况。

◆高转速时，CBR控制阀切断给真空执行器的真空，在弹簧的作用下，滑板回位到图示位置，中性气道也被打开，增加进气滚流，从而提高最大功率。

CBR的好处燃油经济性提高（7％～8％）改善排放不需要特别的低硫燃料固定气门正时的问题1、低转速时：进气阀门提早开启不能太早，即需要较小的气门重叠角，大气门重叠角易造成怠速时不稳定。

2、高转速时：气体快速流动，每次燃烧的时间很短，为了更多地进气，进气阀门要更早开启更晚关闭，需要大气门重叠角。

小气门重叠角影响高速输出功率。
