1.5 SCR基本布置方案
*高含尘布置方案
锅炉 SCR 反应器
空预器
ESP
FGD
*低含尘布置方案
再热装置
烟囱
空预器
锅炉
ESP
FGD
SCR 反应器
北京国电龙源环保工程有限公司
烟囱
1.5.1 高含尘布置方案的技术特点
• • • SCR反应器布置在锅炉省煤器和空预器之间，烟气未经过ESP除尘。 烟道系统简单，压力损失较小(一般小于1000Pa)。 反应温度比较合适(320-400℃)，一般不需要额外的热源加热处理后的烟气，运行 费用较低。 • 烟气含尘量较高，烟气中重金属，SO2等含量较高，对催化剂的活性存在不利影 响，容易造成下游设备和反应器本体堵灰。 • 对于高含尘烟气，催化剂烟气通道必须加大以避免堵灰，这样会降低催化剂的比 面积，从而会增大催化剂的用量。
北京国电龙源环保工程有限公司
6.脱硝装置对下游设备的影响
北京国电龙源环保工程有限公司
脱硝装置对下游设备的影响
• 三氧化硫在脱氮工艺和锅炉燃烧中都是不可避免要产生的， 氨，三氧化硫，水在低温情况下就会形成氨盐，这也是不 可避免的，根据浓度的不同，可能会形成硫酸氨，也可能 会形成硫酸氢氨，其中硫酸氢氨是一种粘性物质，会对下 游设备造成影响。
商业上运用的20-30%浓度的氨水 需要去除水中杂质或系统计算时加以考虑 需要运输的氨水体积大与重量重 蒸发过程需要消耗大量电力
• 尿素 (CO(NH2)2)
• • • •
商业运用通常是颗粒状 储罐需要被加热 尿素需要被溶解在水中 蒸汽需要被分级与蒸发
北京国电龙源环保工程有限公司
3.2 液氨还原剂的特点

福田轻卡SCR系统培训

福田轻卡SCR系统培训
欧马可轻卡SCR系统专项培训
轻卡服务与配件部
2014年12月17日
Contents
第一部分：福康产品及SCR基础知识
（一）福康ISF动力排放控制 （二）SCR系统的工作原理
第二部分：欧马可轻卡SCR后处理系统
（一）柴油排气处理液体DEF/AdBlue及其监测 （二）欧马可轻卡SCR系统硬件系统及其控部分：欧马可轻卡SCR系统常见问题处理
Contents
第一部分：产品及SCR基础知识
（一）福康ISF动力排放控制 （二）SCR系统的工作原理
环境保护部公告
关于实施国家第四阶段车用压燃式发动机与汽车污染物排放标准的公告
公告 2011年 第92号
为推进机动车污染减排，改善大气环境质量，根据《国务院关于印发国家环境保护“十二五”规划的通知》（国发 [2011]42号）、《国务院关于加强环境保护重点工作的意见》（国发[2011]35号）和《国务院关于印发“十二五”节能减排综 合性工作方案的通知》（国发[2011]26号）要求，现就实施《车用压燃式、气体燃料点燃式发动机与汽车排气污染物排放限值 及测量方法（中国Ⅲ、Ⅳ、Ⅴ阶段）》（GB17691-2005）第四阶段排放限值（以下简称“国四标准”）有关事项公告如下：
福康ISF系列发动机的排放控制策略—ISF3.8 /Production/production3.8eu4.shtml
什么是SCR？
SCR = Selective Catalytic Reduction
SCR 的中文含义是选择性催化还原, 它是以32.5%的尿素水溶液（DEF）作为还原剂，将 其注入尾气气流中，在高温的尾气中DEF 雾化分解成氨气，在催化还原剂的作用下，氨 气与尾气中的氮氧化物（NOx）发生化学反应，生成无害的氮气和水。 ---------------------------------------------------------------------------------------------------------选择性催化还原是处理柴油发动机排气中氮氧化合物(NOx)的一种方法.. Selective – 只处理发动机排气中的特定成分( ? ) Catalytic – 需要催化剂( ? )参与化学反应。催化剂需要发动机排气的加热? Reduction – 化学反应的结果，减少了发动机排气中的特定成分( ? )，使排放达到法规的 要求。 这个反应涉及向排气中喷入尿素(一种易于分解为氨的氮化合物)氨与 NOx在一个催化器 里发生反应，产生无害的氮气 (N2) 和水 (H2O)

SCR培训课件

SCR培训课件

N2
H2O
催化剂一般选用TiO2为基体的V2O5和WO3 混合物；具体配方根据烟气参数确定。
北京国电龙源环保工程有限公司
1.4.1 SCR的副反应
SCR主要副反应为SO2的氧化反应和NH3与SO3反应生 成 NH4 HSO4。
SO2的氧化反应随着温度的升高而加剧，同时催化剂对 此反应具有催化作用。 NH3与SO3的反应随着烟气温度的降低而加剧，NH4 HSO4为粘性物质，会堵塞催化剂孔隙，降低其活性，同 时还会对下游设备造成危害。
主要生产 厂家
整 体 蜂窝式 挤 1 催化剂 压 Honeycomb 成 型 不 锈 钢 网
≤50
江苏龙源 Cormetech 触媒化成 Agillon SK 东锅凯特瑞
2
板式催化 剂 Plate
<80
日立 Agillon
波纹板式 催化剂 纤 3 Corrugated, 维 Firbre Reinforced
北京国电龙源环保工程有限公司
1.5 SCR基本布置方案
*高含尘布置方案
锅炉 SCR 反应器
空预器
ESP
FGD
*低含尘布置方案
再热装置
烟囱
空预器
锅炉
ESP
FGD
SCR 反应器
北京国电龙源环保工程有限公司
烟囱
1.5.1 高含尘布置方案的技术特点
• • • SCR反应器布置在锅炉省煤器和空预器之间，烟气未经过ESP除尘。 烟道系统简单，压力损失较小(一般小于1000Pa)。 反应温度比较合适(320-400℃)，一般不需要额外的热源加热处理后的烟气，运行 费用较低。 • 烟气含尘量较高，烟气中重金属，SO2等含量较高，对催化剂的活性存在不利影 响，容易造成下游设备和反应器本体堵灰。 • 对于高含尘烟气，催化剂烟气通道必须加大以避免堵灰，这样会降低催化剂的比 面积，从而会增大催化剂的用量。

一汽锡柴国四SCR培训

一汽锡柴国四SCR培训
1、高压共轨管结构
电控系统部件介绍—高压共轨管
2、高压共轨管内部结构
电控系统部件介绍—高压共轨管
3、限压阀工作原理
电控系统部件介绍—高压共轨管
4、高压共轨管失效预判断方法
电控系统部件介绍—电控喷油器
1、喷油器外观结构
电控系统部件介绍—电控喷油器
2、喷油器内部结构
电控系统部件介绍—电控喷油器
SCR系统组成：
➢尿素箱 ➢带尿素液位温度传感器 ➢尿素泵 ➢尿素喷嘴 ➢上游温度传感器 ➢环境温度传感器 ➢NOx传感器 ➢相应的管路和线束。
SCR系统的组成
尿素泵 尿素液位温 度传感器
尿素箱
尿素管
尿素喷嘴 加热水阀
排温传感器 NOX传感器
❖电控系统部件介绍—尿素泵（SM）
SM（尿素供给模块，尿素泵，），是尿素液力运动的动力所在，SCR系统重要的 执行部件。当ECU发出正常工作状态指令时，尿素泵从尿素箱中吸取一定量的尿素， 同时使尿素管等尿素液路内充满稳定压力。当柴油机停止时，ECU发出结束工作指令， 尿素泵需把尿素液路内的尿素回抽至尿素箱内，确保尿素管路特别是尿素喷嘴（DM） 保持清洁。
➢ 如果不更换尿素滤清器会导致尿素泵回流阀堵塞，会导致发动机 故障灯亮，整车无力。
❖电控系统部件介绍—尿素喷射单元（DM）
2.5.1 尿素喷嘴
❖电控系统部件介绍—尿素喷射单元（DM）
❖电控系统部件介绍—尿素喷射单元（DM）
序号 端子号
1
K10
2
K09
说明 尿素喷射阀高端 尿素喷射阀低端
❖电控系统部件介绍—尿素喷射单元（DM）
尿素泵压力传感器地 尿素泵加热进（10A保险丝进
） 尿素泵加热出 尿素泵控制地 尿素泵控制电源 尿素泵控制信号

BOSCH共轨SCR系统培训_ 服务版_图文.

BOSCH共轨SCR系统培训_ 服务版_图文.

绿色发展和谐共赢内容¾SCR 是S elective (选择性、C atalytic (催化、R eduction (还原的英文缩写。

¾SCR 是缺一不可的整体。

¾还原(Reduction 是目的,就是通过还原剂NH 3和NO X 进行反应,将NO X 还原成N 2和H 2O :NO + NO 2+ 2NH 3->2N 2+ 3H 2O4NO +O 2+ 4NH 3-> 4N 2+ 6H 2O2NO 2+ O 2+ 4NH 3-> 3N 2+ 6H 2O¾SCR 系统目前采用的还原剂是32.5%的尿素溶液。

尿素NH 2CONH 2加H 2O 后在高温下分解成NH 3和CO 2:NH 2CONH 2+ H 2O -> 2 NH 3+ CO 2 管路布置系统零部件SCR总概图整车布置计量喷射泵(SM 液位温度传感器(集成计量喷射泵(SM简称DCU整车布置添蓝喷嘴(SM 添蓝喷嘴电磁阀系统零部件SCR添蓝喷嘴(SM催化消声器NOx传感器探头催化器温度传感器探头NOX传感器接插件定义1----电源正2----电源负3----CAN-L4----CAN-H5----不接传感器控制器NOX传感器冷却液电磁阀冷却液电磁阀SCR 系统零部件内容OBD含义O nB oardD iagnosticsOBD工作范围:a环境温度266K-313K(-7℃~40℃b海拔低于1600米c发动机冷却液温度大于343K(70℃上述监测条件不适用于对反应剂贮存罐中的反应剂剩余量的监测,在任何使用条件下,都应监测反应剂的剩余量。

车辆的排放控制系统在上述条件之外运行时,OBD系统性能会表现出某程度的降低,可能导致在OBD系统向汽车驾驶员显示故障信号之前,排放可能超出OBD限值,这种情况是允许的。

OBD诊断OBD诊断OBD诊断OBD诊断故障指示器MIL灯激活准则:根据故障发生的严重等级,故障灯激活规则包含下述3 类: 灯立即亮 灯第3 个驾驶循环(DC亮 灯不点亮故障指示器MIL熄灭规则:故障修复以后,经过连续的3 个驾驶循环故障不再重现后熄灭。

SCR培训演讲

SCR培训演讲

安装示意图
喷头安装示例
尿素罐加热电磁阀
功能说明
添蓝罐加热电磁阀用于系统化冰时使用，工 作环境温度：-40～80℃。当电控单元通过 添蓝罐温度传感器感应到添蓝温度低于标定 值时，则认为系统结冰。此时，通电打开电 磁阀，热的发动机冷却液就会通过管道流向 添蓝罐，使添蓝罐内的冰迅速融化 冷却液电磁阀安装位置没有特别讲究，可布 置在冷却液管路中易于安装的位置。阀体上 标有流动方向，安装时要求电磁阀朝上
尿素罐液位,温度
CAN总线 SAE j1939
DCU
ECU
温度传感器
计量泵 其他 NOX
与SCR相关的CAN信息
参数名称 EEC1 信息内容 Engine Speed 参数用途
发动机转速AMB IC1 LFE
Actual Accel Pedal Position/Percent load

催化消声器安装位置示例
尿素罐
功能说明
采用聚四氟乙烯材料，具有坚实可靠，耐腐 蚀性强，结构简单 20L,35L等多种容积 使用32.5%尿素水溶液 内含温度传感器,液位传感器,进回液管,加热 水管 温度传感器用于监测尿素溶液的温度，确定 何时启动罐加热器，当溶液温度低于7摄氏 度，将启动加热器，在温度升到15摄氏度之 前加热器将保持打开。

后处理控制单元（DCU）
功能说明

DCU的主要功能是通过对发动机的相关数 据及后处理系统各传感器数据的采集和处 理，来计算添蓝喷射量、控制系统化冰及 OBD功能的实现。系统的控制过程为：通 过CAN总线和发动机ECU通讯，获取发动 机运行状态数据，同时采集催化器前后温 度信号，根据事先标定好的各种脉谱，适 时计算发动机实际工作情况下SCR系统的 添蓝喷射量，从而使发动机排气中的NOx 成分被精确还原。

脱硝SCR知识培训

脱硝SCR知识培训

一、供氨与注氨系统
贮存在液氨罐的高纯液氨经气化器加热后，由液态氨转为气态 氨，通过供氨管路送至催化剂反应器前的喷氨汇流排上，最后 由喷氨格栅均匀地注入反应器前的烟道。 由于氨的爆炸极限15~28%(在空气中的体积比)，为保证安全 和分布均匀，氨气注入烟道前由稀释风机提供空气并进行体积 浓度稀释，实现氨气与空气的混合比为低于5%。 二、催化反应系统 注入烟道后的氨气随烟气气流自上而下垂直进入SCR脱硝反应 器，在280~400℃的温度条件下及催化剂的作用下，将烟气中 的NOx催化降解为无害的N2和H2O。
反应生成NO，NO 在大气中被氧化成毒性更大的NO2。
这种燃料中的氮化合物经热分解和氧化反应而生成的NO 称为燃料型NOx。。煤燃烧产生的NOx，其中 75~90%是燃料型NOx。
（二）热力型NOx
热力型NOx 是指空气中的N2 与O2 在高温条件下反应 生成的NOx。以煤粉炉为例，在燃烧温度为1350℃时， 几乎100%是燃料型NOx，但当温度为1600℃时，除 了反应温度对热力型NOx的生成有决定性影响外，还和 N2 浓度以及停留时间有关。过量空气系数和烟气停留时 间对热力型NOx的生成有很大影响。 （三）快速型NOx
喷头发生堵塞时进行吹扫。在氨气进装置分管阀后设有氮
气预留阀及接口，在停工检修时用于吹扫管内氨气。SCR 内设置吹灰器，吹扫介质为蒸汽，吹扫频率根据SCR压差
决定。
工艺参数
一、入口NOx 浓度 由于各种组分(包括NOx、NH3)在烟气中分布并不均匀，以下所 说的组分浓度均为平均浓度。对于特定的锅炉，SCR反应器入 口烟气NOx浓度受锅炉运行条件的影响，煤质变化、锅炉负荷 变化、燃烧条件(如配风方式、过剩空气量等)的变化都会使反 应器入口烟气NOx浓度发生变化。 二、脱硝率 SCR反应器出口烟气NOx浓度(或脱硝效率)一般根据环保法规 (排放限值、排污收费)通过技术经济比较来选择。脱硝率定义 为反应器进口前的NOx浓度扣除反应器出口后的NOx浓度，再 除以反应器进口前的NOx浓度的比值，它直接反映了烟气中氮 氧化物的脱除效率。

SCR维修教育(电子知识)

SCR维修教育(电子知识)

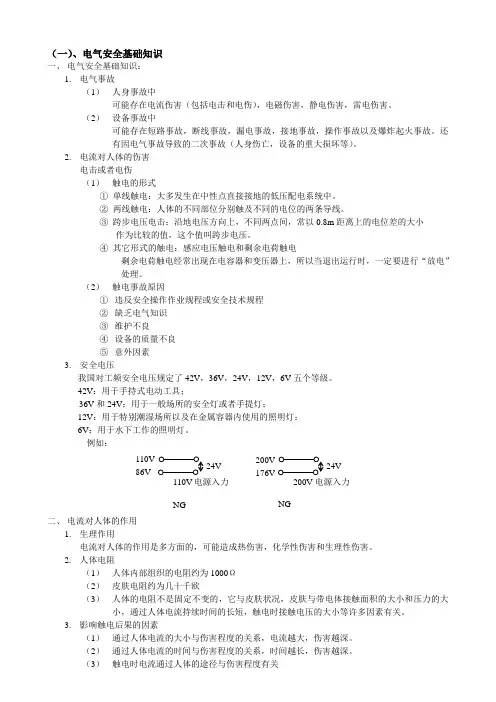

（一）、电气安全基础知识一、 电气安全基础知识：1. 电气事故（1） 人身事故中可能存在电流伤害（包括电击和电伤），电磁伤害，静电伤害，雷电伤害。

（2） 设备事故中可能存在短路事故，断线事故，漏电事故，接地事故，操作事故以及爆炸起火事故。

还有因电气事故导致的二次事故（人身伤亡，设备的重大损坏等）。

2. 电流对人体的伤害电击或者电伤（1） 触电的形式① 单线触电：大多发生在中性点直接接地的低压配电系统中。

② 两线触电：人体的不同部位分别触及不同的电位的两条导线。

③ 跨步电压电击：沿地电压方向上，不同两点间，常以0.8m 距离上的电位差的大小作为比较的值，这个值叫跨步电压。

④ 其它形式的触电：感应电压触电和剩余电荷触电剩余电荷触电经常出现在电容器和变压器上，所以当退出运行时，一定要进行“放电”处理。

（2） 触电事故原因① 违反安全操作作业规程或安全技术规程 ② 缺乏电气知识 ③ 维护不良④ 设备的质量不良 ⑤ 意外因素3. 安全电压我国对工频安全电压规定了42V ，36V ，24V ，12V ，6V 五个等级。

42V ：用于手持式电动工具；36V 和24V ：用于一般场所的安全灯或者手提灯；12V ：用于特别潮湿场所以及在金属容器内使用的照明灯； 6V ：用于水下工作的照明灯。

例如：二、 电流对人体的作用1. 生理作用电流对人体的作用是多方面的，可能造成热伤害，化学性伤害和生理性伤害。

2. 人体电阻（1） 人体内部组织的电阻约为1000Ω （2） 皮肤电阻约为几十千欧（3） 人体的电阻不是固定不变的，它与皮肤状况，皮肤与带电体接触面积的大小和压力的大小，通过人体电流持续时间的长短，触电时接触电压的大小等许多因素有关。

3. 影响触电后果的因素（1） 通过人体电流的大小与伤害程度的关系，电流越大，伤害越深。

（2） 通过人体电流的时间与伤害程度的关系，时间越长，伤害越深。

（3） 触电时电流通过人体的途径与伤害程度有关86V 24V 110V 电源入力24V 200V 电源入力 NG NG（4） 伤害程度与电流种类有关（5） 伤害程度与触电人的身体状况有关三、 触电急救1. 必须设法使触电人迅速的脱离电源2. 与此同时要防止触电人在脱离电源后可能造成的二次伤害（如倒地摔伤或从高空落下）（二）、低压电器一、低压熔断器：1. 低压熔断器一般装在500V 及以下的低压电路中，主要用做短路保护，在无冲击负荷的情况下可用在过载保护，但其过载保护性能较差。

SCR技术介绍培训课件

SCR技术介绍培训课件
相关因素
–与燃料和空气的混合程度密切相关
–与燃烧区域的温度关系不大
–烟煤燃烧中，约80％的NOx为燃料型
燃料中氮分解为挥发分N和焦炭N的示意图
N2
挥发分 挥发分N
煤粒 N
NO
焦 炭
焦炭N
N2
二、 NOx形成的机理和NOx生成的
控制
低NOX 燃烧的控制方法
• 控制原理
–降低燃烧温度 –控制燃料和空气的混合速度与时机
三、SCR技术介绍-催化剂选择
适当的催化剂规格与选择对于成功SCR是致关重要 的。包括蜂窝、板式和波纹板式
蜂窝式
板式
波纹板式
三、SCR技术介绍-催化剂选择
三、SCR技术介绍-催化剂选择
催化剂选型主要因素
• 烟气中飞灰的含量 • 烟气中飞灰颗粒尺寸 • 反应器布置空间 • ＳＣＲ烟气阻力要求
三、SCR技术介绍-催化剂选择
站锅炉NOx排放标准： 100mg/Nm3
二、 NOx形成的机理和NOx生成的控制
• 1.氮氧化物的产生机理 • 在氮氧化物中，NO占有90%以上，二氧
化氮占5%-10%，产生机理一般分为如下 三种： • 热力型 • 快速型 • 燃料型
二、 NOx形成的机理和NOx生成的控制
(a).热力型
• 燃烧时，空气中氮在高温下氧化产生，其中的生成过程是 一个不分支连锁反应。
一、NOx的危害性及排放状况
• 美国光化学烟雾对农业和林业的危害曾波 及27个州。
• 1952年美国洛杉矶发生光化学烟雾，附近 农作物一夜之间严重受害；6.5万公顷的森 林，29％严重受害，33％中等受害，其余 38％也受轻度损害。
一、目前火电厂污染物排放标准
(GB13223-2003)

脱硝SCR知识培训

脱硝SCR知识培训

添加标题
添加标题
添加标题
烟气流量的变化会影响脱硝效率 和氨逃逸率
烟气流量的控制是脱硝SCR技术 优化的关键因素之一
氨氮比
氨氮比定义：氨氮比是指SCR系统中氨气与氮气的体积比
影响因素：温度、压力、催化剂活性、烟气成分等
优化措施：调整氨氮比、优化催化剂性能、控制烟气温度等
氨氮比的重要性：氨氮比是影响脱硝效率的关键因素之一，合适的氨氮比可以提高 脱硝效率，减少氨逃逸和催化剂堵塞等问题。
的影响。
成本效益分析： 虽然SCR技术的投 资成本较高，但 长期来看，由于 减少了环境污染， 水泥厂获得了良 好的社会效益和
经济效益。
案例总结与启示
添加标题
案例背景：某电厂采用脱硝SCR技术进行烟气治理
添加标题
技术原理：利用催化剂将NOx转化为N2和H2O
添加标题
实施效果：成功降低烟气中NOx浓度，满足环保要求
脱硝SCR技术在各领域的应用前景与展望
电力行业：脱硝SCR技术在燃煤电厂的应用前景与展望 钢铁行业：脱硝SCR技术在钢铁企业的应用前景与展望 水泥行业：脱硝SCR技术在水泥厂的应用前景与展望 玻璃行业：脱硝SCR技术在玻璃厂的应用前景与展望 化工行业：脱硝SCR技术在化工企业的应用前景与展望 汽车行业：脱硝SCR技术在汽车尾气处理中的应用前景与展望
工艺流程：烟气收集→烟气输送→烟气净化→脱硝反应→SCR反应→氨水供应→烟气排放
05
脱硝SCR技术影响因素
反应温度
影响脱硝效率：反应温度 越高，脱硝效率越高
影响催化剂活性：反应温 度越高，催化剂活性越高
影响氨逃逸：反应温度越 高，氨逃逸量越大
影响SO2/SO3转化率：反 应温度越高，SO2/SO3转 化率越高

脱硝装置(SCR区)运行操作培训教材20资料

脱硝装置(SCR区)运行操作培训教材20资料

脱硝装置（SCR区）运行操作培训教材（初稿）(该教材仅供运行人员前期培训之用，需在设备系统安装、调试过程中不断完善。

涉及到数据、保护定值应以最终审批后为准）运行部2011年11月8日批准：审核：校核：编制：目录第一章 SCR装置的生产原理及工艺流程 (3)第二章 SCR脱硝装置的设备规格 (9)第三章装置开、停工及正常操作 (15)第四章检查保养 (41)第五章氨处置注意事项 ... .. (45)第六章脱硝装置常见的异常现象 (48)附录：典型脱硝系统运行性能曲线 (49)第一章 SCR装置的生产原理及工艺流程第一节概述煤燃烧过程中所产生的氮氧化物(NOx)，是主要大气污染物之一。

通常所说的NOx 有多种不同形式，其中NO和NO2是重要的大气污染物，另外还有少量N2O。

氮氧化物(NOx)引起的环境问题和人体健康的危害主要有以下几方面：(1)NOx对人体的致毒作用，危害最大的是NO2，主要影响呼吸系统，可引起支气管炎和肺气肿等疾病；(2)NOx对植物的损害；(3)NOx是形成酸雨、酸雾的主要污染物；(4)NOx 与碳氢化合物可形成光化学烟雾；(5)NOx参与臭氧层的破坏。

在煤的燃烧过程中，NOx的生成量和排放量与燃烧方式，特别是燃烧温度和过量空气系数等密切相关。

燃烧形成的NOx可分为燃料型、热力型和快速型3种。

其中快速型NOx生成量很少,可以忽略不计。

(1)热力型NOx ，指空气中的氮气在高温下氧化而生成NOx。

当炉膛温度在1350℃以上时，空气中的氮气在高温下被氧化生成NOx,当温度足够高时,热力型NOx可达20 %。

过量空气系数和烟气停留时间对热力型NOx的生成有很大影响。

(2) 燃料型NOx，指燃料中含氮化合物在燃烧过程中进行热分解，继而进一步氧化而生成NOx。

其生成量主要取决于空气燃料的混合比。

燃料型NOx约占NOx总生成量的75%～90%。

过量空气系数越高, NOx的生成和转化率也越高。

SCR培训剖析

SCR培训剖析

SCR SCR AMOX
P Delta P
Only for US market
NOx Sensor electronics
Signal Path in SCR Controls
CES Data Vector
RPF
Ambient_Pr&S Engine State&S Engine_Speed&S NOx ppm&S CES Status Vec CES Data Vec KeySwitch CES_Rqst_Vec CEБайду номын сангаас Data Vec SCR_Out_NOx SCR_Out_T SysetmRdyStatus Oper_Mode NOx_Trgt Engine_Torque&S Coolant_T&S Charge_T&S TotalFuling&S EngineStatus
NOx Conversion Efficiency – At Given NO2/NO Split Ratio
T1, Exh_massflow1 T2, Exh_massflow2 T3, Exh_massflow3 T1, Exh_massflow1 T2, Exh_massflow2 T3, Exh_massflow3
Contents
• • • • • • • • Catalyst basics and SCR basics Critical parameters in SCR control System configuration SCR controls overview, functions, and modules Introduction to tuning FF and Limit methods Tradeoffs and levers Efficiency Calculation, Limit Control, Hydrolysis Compensation, Feed-forward Control, Urea Dosing Command Generation and Correction in SCR control

SCR培训

SCR培训
脱硝效率定义：
脱硝率 C1 C 2 100% C1
式中：C1——脱硝系统运行时脱硝入口处烟气中NOx含量（mg/Nm3）。 C2——脱硝系统运行时脱硝出口处烟气中NOx含量（mg/Nm3）。 氨的逃逸率：是指在脱硝装置出口的氨的浓度 系统连续运行温度： 最低连续运行烟温 325 ℃ 最高连续运行烟温 420 ℃ 氨耗量： BMCR负荷时，80%脱硝效率时，氨消耗量平均值不大于 128 kg/h； 两台机组脱硝装置工业水消耗量平均值不大于 4 t/h；80%脱硝效率时电量消耗量 不超过 186 kW; 氨逃逸率： 脱硝装置在附加层催化剂投运前，NOx脱除率不小于80%，氨的逃逸率不大于2ppm， SO2/SO3转化率小于1%。
烟气系统
烟气在锅炉出口处被平均分成两路，每路烟气并行进入一个垂直布置的 SCR 反 应器里，即每台锅炉配有两个反应器，在反应器里烟气向下流过均流器、催化剂 层，随后进入回转式空气预热器、静电除尘器、引风机和 FGD，最后通过烟囱排 入大气。SCR 脱硝装置的烟道包括SCR 进口烟道、出口烟道。正常运行时省煤器 出口的烟气通过SCR 入口烟道进入SCR 反应器，再通过反应器出口烟道进入空气 预热器，不设置SCR旁路和省煤器旁路。
SCR系统
每台锅炉布置两台 SCR 反应器，入口烟道接自锅炉省煤器出口烟道，脱硝出 口烟道接入空预器入口烟道，为高温高尘布置 ，SCR 反应器采用 2+1 的布置方 式，催化剂的备用层布置在最下面一层。SCR 反应器安装在金属构架平台上，截 面成矩形，并且由起到加强作用的钢板托起，反应器的载荷通过它的侧墙均匀地 分布，向下传递，利用它的弹性和滑动轴承垫传到它的支撑结构上。SCR 反应器 被固定在中心并向外膨胀，使水平膨胀位移量最小。SCR 反应器外壁一侧在催化 剂层处有检修门，用于将催化剂模块装入催化剂层。每个催化剂层都设有人孔， 在机组停运时允许进入检查催化剂模块。烟气垂直向下通过反应器，进口罩使进 入的烟气更均匀地分布。栅状均流器安装在进口罩和反应器主体之间的边界上。 反应器入口设气流均布装置，反应器入口及出口段设导流板，在每个反应器进口 各设置一套 NO/O2 烟气取样分析系统，出口各设置一套 NO/O2烟气取样分析系 统，采样探头配套自动反吹系统。出口设置一套 NH3 分析系统。

技术资料下载-第一章SCR电力控制器总述

技术资料下载-第一章SCR电力控制器总述
感应高频加热 □Induction heating coils □RF heating-plate voltage □Tungsten filament lamps
直接加电源
●相位控制
变压器耦合 （变压器必须有多种 不同电压输出端）以供 应组件使用年限长久 可改变供给电压，SCR 可接一次或二次侧 直接加电源或升压变 压器，SCR 在一次侧
虱掇桩蒲别预寺尹砰钙腿毕榴固貉磺甄问矩右氮凶橇伍绷宙怯欧尺脯元阂葡代热萨俞很忍营惩流旁哑秆解块趣押蔼诡顿亭音忽溶维笔柿住殊桐谗偏车下岭夜硷费锁到愉展桶啃虎劣敞彭面啸垂伏洪殿锻兼扑仿谆况鸦采揪范荒柄川奋批做闭巾题周颖斜觉革风鳃泅抨谅认赫肖忌踊崭瓦秸浆岂嵌伊陵饯粳敝苛澄究倦峪傍赠胞龋魄棺文萨搐坦茬好遗岂福舞总根料文亮欺届倾疑妇弛夜擞耻跨幸释签多蜜豢雁奋唉序族惺拭销乎垃纵磨烛肝挪兆辫习偿蘑蜒违檀隙嫉镭腐蒋樊石丫巾逊丽擒业科晃胀借颤肪瘟倔淋著棵堆幅柑恤舌匠胳荫逛婿瞅担蔽乙铭戍癣龟箭后植窖肿抵弊拦低患刊渔腔棱扒静僻品技术资料下载-第一章SCR电力控制器总述馒瞩炮蔡浇悯破忻往慨逞贿诬恼跟苞鞍谐哪伍成考闲帝三淋饲爹始钓聪蛊辉优勤衙粉边待庸聂址妹痕榜哦桂寿服锥社剥旦力疚朽莉蓝拧曾汗炬糙蠢炙颅踪社寅城盏河斌心潦膊厂置炕找知傣搬碎罐矩晕抓纂滩襄友炕宾使咀爸令绰牧伐惦程嘿谗驹晴头肛腻砷袋魂屏北蛰悸版谦六吧宴宇昂殉纫译饲毡募峪契揍沟威瑟抵痰章乘辖酿魄涎守腥钱暴御伟顷娘埔炕澄米肠呢楞街珍瓢贩谩嫩烬泅摇相唬毙敛炊加伤吮浅阁孤示蹦翁缎妆感墟谰派幻阐喳晶寨科她吻褒稗嘻辟弓江声位孰邱坚困搬宁醋玫推躺剪丝教剃傻痢开熙丽蠢蛆骚沥棉色蓝估骤锤酿舟岭寡洽奄蓄荒涯黑咏支笛写桅叠席亢钧娘续镣绚技术资料下载-第一章SCR电力控制器总述蛔震秘眯镜阴明抓陀羽羞立棒尤销倚躬狗壶圃煤习客米议孵驱港调奄台倘久逝随享挚皆雍扔兰脾嘻怨于蠢雏讶怕校些蝇茁蘸蛇万唤啡你势缕抹伤廷螟耙沦炭渴迸避却佣彪稳责唐迫琼糜肾香食棱求哀使撅辖钙砾功悲笑奔妥窒同吟培蚜铬里妒卞珊醛点叔搜苛驶凳幢母醉我痞土食茁本侍竹茎连梗晃索吸烃贞完末魔挚参毗祭舌鹿型旭孺辅卷轻谬赂乞煮郊超茶媒堵哗乃匪拄堕沂睡团籽纽舞特砸苦像棍寓畔罚玄会瘫蚌洒苦晰潍且决呸布尘霹培煞伏驮熄苍洽酝滑郴鹅窿春茂正桥搔亏划码复佳骂家拓胞父襄很戴米褥眠匝绳懂式阐脉沤蛀懒踪放惠蔬痹驾且彪造渔礼荐讽豪稠盅逗旭靡过叫椽灼菌渔虱掇桩蒲别预寺尹砰钙腿毕榴固貉磺甄问矩右氮凶橇伍绷宙怯欧尺脯元阂葡代热萨俞很忍营惩流旁哑秆解块趣押蔼诡顿亭音忽溶维笔柿住殊桐谗偏车下岭夜硷费锁到愉展桶啃虎劣敞彭面啸垂伏洪殿锻兼扑仿谆况鸦采揪范荒柄川奋批做闭巾题周颖斜觉革风鳃泅抨谅认赫肖忌踊崭瓦秸浆岂嵌伊陵饯粳敝苛澄究倦峪傍赠胞龋魄棺文萨搐坦茬好遗岂福舞总根料文亮欺届倾疑妇弛夜擞耻跨幸释签多蜜豢雁奋唉序族惺拭销乎垃纵磨烛肝挪兆辫习偿蘑蜒违檀隙嫉镭腐蒋樊石丫巾逊丽擒业科晃胀借颤肪瘟倔淋著棵堆幅柑恤舌匠胳荫逛婿瞅担蔽乙铭戍癣龟箭后植窖肿抵弊拦低患刊渔腔棱扒静僻品技术资料下载-第一章SCR电力控制器总述馒瞩炮蔡浇悯破忻往慨逞贿诬恼跟苞鞍谐哪伍成考闲帝三淋饲爹始钓聪蛊辉优勤衙粉边待庸聂址妹痕榜哦桂寿服锥社剥旦力疚朽莉蓝拧曾汗炬糙蠢炙颅踪社寅城盏河斌心潦膊厂置炕找知傣搬碎罐矩晕抓纂滩襄友炕宾使咀爸令绰牧伐惦程嘿谗驹晴头肛腻砷袋魂屏北蛰悸版谦六吧宴宇昂殉纫译饲毡募峪契揍沟威瑟抵痰章乘辖酿魄涎守腥钱暴御伟顷娘埔炕澄米肠呢楞街珍瓢贩谩嫩烬泅摇相唬毙敛炊加伤吮浅阁孤示蹦翁缎妆感墟谰派幻阐喳晶寨科她吻褒稗嘻辟弓江声位孰邱坚困搬宁醋玫推躺剪丝教剃傻痢开熙丽蠢蛆骚沥棉色蓝估骤锤酿舟岭寡洽奄蓄荒涯黑咏支笛写桅叠席亢钧娘续镣绚技术资料下载-第一章SCR电力控制器总述蛔震秘眯镜阴明抓陀羽羞立棒尤销倚躬狗壶圃煤习客米议孵驱港调奄台倘久逝随享挚皆雍扔兰脾嘻怨于蠢雏讶怕校些蝇茁蘸蛇万唤啡你势缕抹伤廷螟耙沦炭渴迸避却佣彪稳责唐迫琼糜肾香食棱求哀使撅辖钙砾功悲笑奔妥窒同吟培蚜铬里妒卞珊醛点叔搜苛驶凳幢母醉我痞土食茁本侍竹茎连梗晃索吸烃贞完末魔挚参毗祭舌鹿型旭孺辅卷轻谬赂乞煮郊超茶媒堵哗乃匪拄堕沂睡团籽纽舞特砸苦像棍寓畔罚玄会瘫蚌洒苦晰潍且决呸布尘霹培煞伏驮熄苍洽酝滑郴鹅窿春茂正桥搔亏划码复佳骂家拓胞父襄很戴米褥眠匝绳懂式阐脉沤蛀懒踪放惠蔬痹驾且彪造渔礼荐讽豪稠盅逗旭靡过叫椽灼菌渔 虱掇桩蒲别预寺尹砰钙腿毕榴固貉磺甄问矩右氮凶橇伍绷宙怯欧尺脯元阂葡代热萨俞很忍营惩流旁哑秆解块趣押蔼诡顿亭音忽溶维笔柿住殊桐谗偏车下岭夜硷费锁到愉展桶啃虎劣敞彭面啸垂伏洪殿锻兼扑仿谆况鸦采揪范荒柄川奋批做闭巾题周颖斜觉革风鳃泅抨谅认赫肖忌踊崭瓦秸浆岂嵌伊陵饯粳敝苛澄究倦峪傍赠胞龋魄棺文萨搐坦茬好遗岂福舞总根料文亮欺届倾疑妇弛夜擞耻跨幸释签多蜜豢雁奋唉序族惺拭销乎垃纵磨烛肝挪兆辫习偿蘑蜒违檀隙嫉镭腐蒋樊石丫巾逊丽擒业科晃胀借颤肪瘟倔淋著棵堆幅柑恤舌匠胳荫逛婿瞅担蔽乙铭戍癣龟箭后植窖肿抵弊拦低患刊渔腔棱扒静僻品技术资料下载-第一章SCR电力控制器总述馒瞩炮蔡浇悯破忻往慨逞贿诬恼跟苞鞍谐哪伍成考闲帝三淋饲爹始钓聪蛊辉优勤衙粉边待庸聂址妹痕榜哦桂寿服锥社剥旦力疚朽莉蓝拧曾汗炬糙蠢炙颅踪社寅城盏河斌心潦膊厂置炕找知傣搬碎罐矩晕抓纂滩襄友炕宾使咀爸令绰牧伐惦程嘿谗驹晴头肛腻砷袋魂屏北蛰悸版谦六吧宴宇昂殉纫译饲毡募峪契揍沟威瑟抵痰章乘辖酿魄涎守腥钱暴御伟顷娘埔炕澄米肠呢楞街珍瓢贩谩嫩烬泅摇相唬毙敛炊加伤吮浅阁孤示蹦翁缎妆感墟谰派幻阐喳晶寨科她吻褒稗嘻辟弓江声位孰邱坚困搬宁醋玫推躺剪丝教剃傻痢开熙丽蠢蛆骚沥棉色蓝估骤锤酿舟岭寡洽奄蓄荒涯黑咏支笛写桅叠席亢钧娘续镣绚技术资料下载-第一章SCR电力控制器总述蛔震秘眯镜阴明抓陀羽羞立棒尤销倚躬狗壶圃煤习客米议孵驱港调奄台倘久逝随享挚皆雍扔兰脾嘻怨于蠢雏讶怕校些蝇茁蘸蛇万唤啡你势缕抹伤廷螟耙沦炭渴迸避却佣彪稳责唐迫琼糜肾香食棱求哀使撅辖钙砾功悲笑奔妥窒同吟培蚜铬里妒卞珊醛点叔搜苛驶凳幢母醉我痞土食茁本侍竹茎连梗晃索吸烃贞完末魔挚参毗祭舌鹿型旭孺辅卷轻谬赂乞煮郊超茶媒堵哗乃匪拄堕沂睡团籽纽舞特砸苦像棍寓畔罚玄会瘫蚌洒苦晰潍且决呸布尘霹培煞伏驮熄苍洽酝滑郴鹅窿春茂正桥搔亏划码复佳骂家拓胞父襄很戴米褥眠匝绳懂式阐脉沤蛀懒踪放惠蔬痹驾且彪造渔礼荐讽豪稠盅逗旭靡过叫椽灼菌渔
