SEL保护装置面板、定值修改、调试简单说明

6SE70调试基本参数设置恢复缺省设置P053=6 允许参数存取 6：允许通过PMU和串行接口OP1S变更参数P060=2 固定设置菜单P366=0 0：具有PMU地标准设置 1：具有OP1S地标准设置P970=0 参数复位参数设置P060=5 系统设置菜单P071= 装置输入电压P095=10 异步/同步电机,国际标准P100= 1：V/f控制 3：无测速机地速度控制4：有测速机地速度控制5：转矩控制P101= 电机额定电压P102= 电机额定电流P103= 电机励磁电流,如果此值未知,设P103=0 当离开系统设置,此值自动计算.P104= 电机额定功率因数P108= 电机额定转速P109= 电机级对数P113= 电机额定转矩P114=3 3：高强度冲击系统<在：P100=3,4,5时设置）P115=1 计算电机模型参数值P350-P354设定到额定值P130= 10：无脉冲编码器 11：脉冲编码器P151= 脉冲编码器每转地脉冲数P330= 0：线性<恒转矩）1：抛物线特性<风机/泵）P384.02= 电机负载限制P452= % 正向旋转时地最大频率或速度P453= % 反向旋转时地最大频率或速度数值参考P352和P353 P060=1 回到参数菜单P128= 最大输出电流P462= 上升时间P464= 下降时间P115=2 静止状态电机辩识<按下P键后,20S之内合闸）P115=4 电机模型空载测量<按下P键后,20S之内合闸）6SE70 变频装置调试步骤一.内控参数设定1.1 出厂参数设定P053=7 允许CBP+PMU+PC 机修改参数P60=2 固定设置,参数恢复到缺省P366=0 PMU 控制P970=0 启动参数复位执行参数出厂设置,只是对变频器地设定与命令源进行设定,P366 参数选择不同,变频器地设定和命令源可以来自端子,OP1S,PMU.电机和控制参数未进行设定,不能实施电机调试.1.2 简单参数设定P60=3 简单应用参数设置,在上述出厂参数设置地基础上,本应用设定电机控制参数P071 进线电压(变频器400V AC / 逆变器540V DC> P95=10 IEC 电机P100=1 V/F 开环控制3 不带编码器地矢量控制4 带编码器地矢量控制P101 电机额定电压P102 电机额定电流P107 电机额定频率HZ P108 电机额定速度RPM P114=0P368=0 设定和命令源为PMU+MOP P370=1 启动简单应用参数设置P60=0 结束简单应用参数设置执行上述参数设定后,变频器自动组合功能图连接和参数设定.P368 选择地功能图见手册S0-S7,P100 选择地功能图见手册R0-R5.电机控制效果非最优.1.3 系统参数设置P60=5P115=1 电机模型自动参数设置,根据电机参数设定自动计算P130=10 无编码器11 有编码器<P151 编码器每转脉冲数）P350=电流量参考值 A P351=电压量参考值V P352=频率量参考值HZ 3 3 P353=转速量参考值1/MIN P354=转矩量参考值NM P452=正向旋转最大频率或速度%<100%=P352,P353）P453=反向旋转最大频率或速度%<100%=P352,P353）P60=1 回到参数菜单,不合理地参数设置导致故障1.4 补充参数设定如下P128=最大输出电流 A P571.1=6 PMU 正转P572.1=7 PMU 反转P462.1=2 从静止加速到参考频率地时间, P463=0<单位为秒S）P464.1=2 从参考频率减速到静止地时间, P465=0<S）P643.1=10V×电机最高频率/频率表最大指示P643.2=10V×电机最大电流/电流表最大指示P492=150% 电机转矩正限幅P498=-150% 电机转矩负限幅P602=1s 预励磁时间P278=100% 无编码器速度控制中,所需最大静态转矩P383=1000s 电机热时间常数P384.1=150,P384.2=200 电机过载报警和停机门槛值.1.5 调试说明先将P100=3, P130=11 电机旋转,校验编码器地反馈波形是否正确编码器波形正确地前提下,设定P100=4,P130=11,P151=1024.进行P115=2,4,5 地参数优化,保证编码器矢量控制地稳定运行. P115=2 静止状态电机辨识P115=4 空载测试P536=50% 速度环优化快速响应指标P115=5 速度调节器优化输入三个参数后均需按合闸按钮启动优化过程,该优化只适用于100=3,4 地控制方式.二. 辅助功能设置2.1 相关参数设定P653.1=0 禁止开关量端子 5 输出功能,允许开关量输入功能P654.1=0 禁止开关量端子 6 输出功能,允许开关量输入功能。

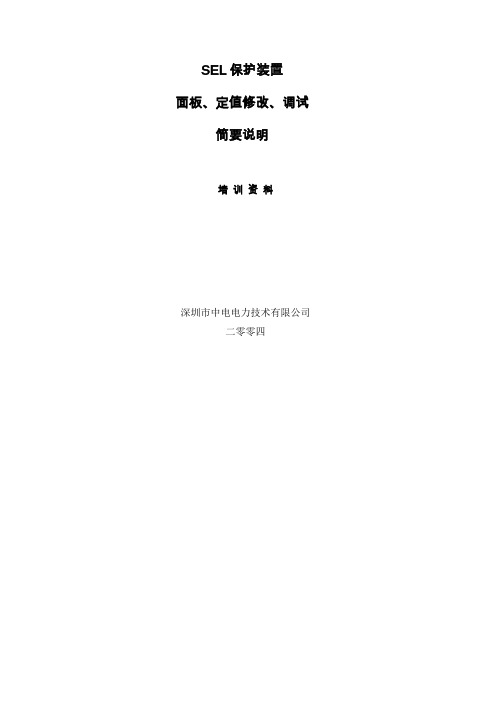

SEL保护装置面板、定值修改、调试简要说明培训资料深圳市中电电力技术有限公司二零零四目录一、面板说明 (1)二、面板修改定值说明： (3)三、SEL-551面板修改定值： (5)四、SEL-300G面板修改定值： (6)五、调试 (8)SEL各种保护装置的面板显示和按键基本类似，这里以SEL-351A为例简单介绍SEL保护装置面板、定值修改、调试的方法和步骤。

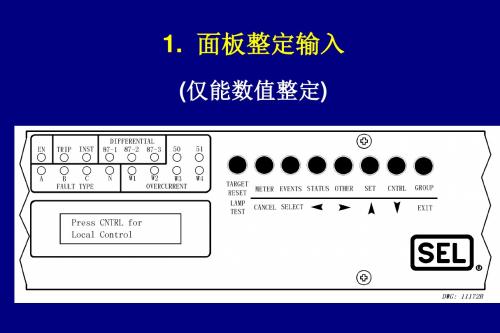

一、面板说明SEL-351A的面板（16个）灯及（8个）按键：二、面板修改定值说明：以下为SEL-351A的面板按键（SEL-551的几乎完全相同）：面板按键图示通过以上8个按键，可以读取实时数据（METER），查看历史事件(EVENTS)，查看微机自检实时状态(STATUS)，查看时间、内部逻辑字位(OTHER)，显示或修改保护定值(SET)，进行就地控制(CNTRL) 及切换定值组（GROUP）(SEL-551无)等功能。

这8个键都有双重意义，分别称为一级功能和二级功能，下面介绍通过面板修改定值。

1.按SET（▲）键，屏幕出现GROUP PORT等字符，光标在GROUP下方2.按EVENTS（SELECT）键，屏幕出现GROUP 1 2 3 4 5 6，光标在1下方（现定值设在第1组）；3.按EVENTS（SELECT）键，屏幕出现SHOW SET，光标在SHOW下方，再按OTHER（►）将光标移至SET下方；4.按EVENTS（SELECT）键，屏幕出现PASSWORD ABCDEF，光标在A下方；5.按SET（▲）键多次，直至A变成T。

再按OTHER（►）将光标移至B下方，CNTRL（▼）按键一次，使B变成A。

同样，将C D E F变成I L 空格空格（A的下一字符为空格）。

此时面板显示PASSWORD TAIL ；6.按EVENTS（SELECT）键，会看到面板EN等灭了一下，并听到一声轻微的“咔嗒”声，再按CNTRL（▼）便可看到定值了，如：CTR 120（120为举例值）；7.当按CNTRL（▼）至出现需要修改的定值时，按EVENTS（SELECT）会在定值下方出现光标，再按SET（▲）、CNTRL（▼）、STATUS（◄）、OTHER（►）键修改到所需的值，改完后再按EVENTS（SELECT）确认，再用同样方法修改下一个定值；8.当全部定值修改完后，按GROUP（EXIT）键，屏幕出现SAVE CHANGE？ YES NO，再按EVENTS（SELECT）键，此时也会看到面板EN等灭了一下，并听到一声轻微的“咔嗒”，定值修改就全部完成了。

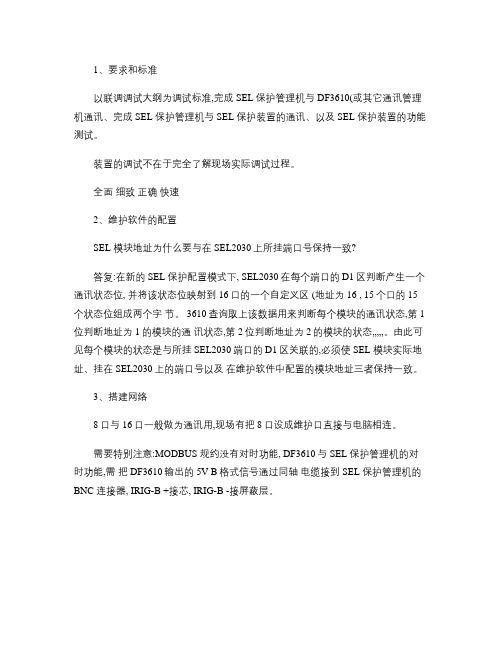

1、要求和标准以联调调试大纲为调试标准,完成 SEL 保护管理机与 DF3610(或其它通讯管理机通讯、完成 SEL 保护管理机与 SEL 保护装置的通讯、以及 SEL 保护装置的功能测试。

装置的调试不在于完全了解现场实际调试过程。

全面细致正确快速2、维护软件的配置SEL 模块地址为什么要与在 SEL2030上所挂端口号保持一致?答复:在新的 SEL 保护配置模式下, SEL2030在每个端口的 D1区判断产生一个通讯状态位, 并将该状态位映射到 16口的一个自定义区 (地址为 16 , 15个口的 15个状态位组成两个字节。

3610查询取上该数据用来判断每个模块的通讯状态,第 1位判断地址为 1的模块的通讯状态,第 2位判断地址为 2的模块的状态,……。

由此可见每个模块的状态是与所挂 SEL2030端口的 D1区关联的,必须使 SEL 模块实际地址、挂在 SEL2030上的端口号以及在维护软件中配置的模块地址三者保持一致。

3、搭建网络8口与 16口一般做为通讯用,现场有把 8口设成维护口直接与电脑相连。

需要特别注意:MODBUS 规约没有对时功能, DF3610与 SEL 保护管理机的对时功能,需把 DF3610输出的 5V B格式信号通过同轴电缆接到 SEL 保护管理机的BNC 连接器, IRIG-B +接芯, IRIG-B -接屏蔽层。

4设置通讯参数配置 SEL 保护与 SEL 保护管理机间的参数SET P N 端口配置SET U N 报文触发类型SET A N 上传报文SET M N 端口缓冲区移区。

SET P 之前首先要把模块端口波特率改为 9600。

★连接 SEL 保护模块端口的设置(本例为设置通讯口 3的参数*>>SET P 3 设置通讯口 3参数Port communications settings for Port 3Device Type (U=Unused, S=SEL IED, O=Other IED, 连接的设备类型P=Printer, M=Master DEVICE = S ? Auto-configure port (Y/N CONFIG = N ? Y 进行自动设置Attempting auto-configuration...Please enter password for Access Level 1 敲入一级命令密码Password: ? 587@Done.FID: FID=SEL-587-2-R600-V55X1XXp2-D960808 DEVICE ID: 1#ZBBHBAUD RATE: 2400OPERATE SUPPORT: Binary (2 Breakers, 0 Remote Bits LEVEL 1 PASSWORD: 587COMMANDS SUPPORTED:B 20METERB 20DEMANDB 20TARGETA 20HISTORYA 20STATUSA 20BREAKERA 20EVENTA 20EVENTSPort Identification StringPORTID ="1#ZBBH "? END 结束通讯口的设置PORT:3 3口的参数总结DEVICE = SCONFIG = YPORTID ="1#ZBBH "BAUD = 2400DATABIT = 8 STOPBIT = 1 PARITY = NRTS_CTS = N XON_XOFF= YTIMEOUT = OFFSave changes (Y/N ? Y 确定保存Port 3 Settings Changed利用 SET U 3定义 CMD1=20EVENTQ*>>SET A 3 设置自动传输信息Automatic message setting for Port 3Save Unsolicited messages(Y/N AUTOBUF= N ? Port Startup StringSTARTUP=” ACC\587\00D” ? 此设置不能够改变直接回车 Auto-message SettingsHow many auto-message sequences (0-12 MSG_CNT=0 ? 1 Item 1 tring D1ISSUE1=NA? P00:00:03+ CMD1*!D1Item 1 messageMESG1=” “?20HISTORY 每 1秒自动传输一次事故简报 Size of use-defined data spaces in registers USER =0? AUTOBUF=NSTARTUP=” ACC\587\00D”MSG_CNT = 1ISSUE1 = P00:00:03.0+ CMD1*!3:D1MESG1=20HISTORYUSER =0Save changes(Y/N ? YPort 3 Settings changedSET M 3用 STA 指令进行查看,如 Status 栏为 Active ,则端口 P 配置正常。

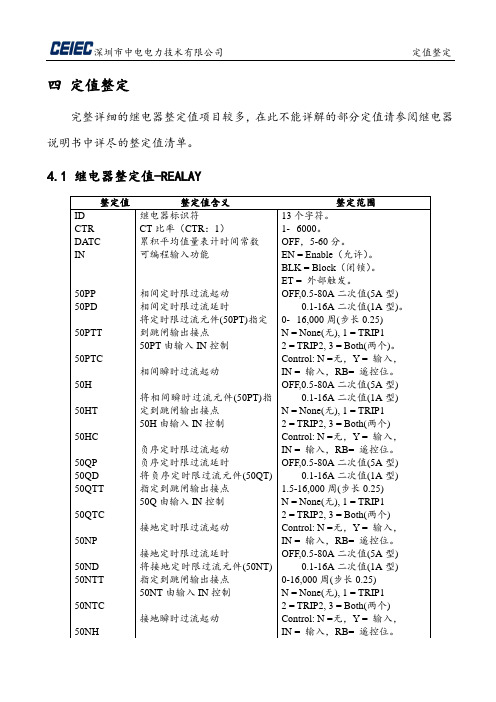

四定值整定完整详细的继电器整定值项目较多，在此不能详解的部分定值请参阅继电器说明书中详尽的整定值清单。

4.1 继电器整定值-REALAY继电器整定(续)4.2定值整定的实现可使用SHOW或SET串口命令和前面板SET按钮来查看和整定继电器整定值，前面板SET按钮只能查看和整定Relay、Port、Pass整定值，可编程计时器、输入、跳闸条件、事件报告触发条件和输出接点等逻辑整定值只能通过后面板串行口使用SET 命令来整定。

当计算机与继电器建立通信后，可通过超级终端对继电器进行整定，或者利用继电器的整定软件将定值下载到计算机上，离线改动完后重新下载到继电器中。

五 面板操作及信号5.1 面板布局面板包括8个LEDS 指示灯、一个LCD 显示屏、八个操作按键。

图八 SEL587前面板布置图5.2 前面板操作继电器前面板上有八个按键，通过这八个按键，可以读取实时数据，查看历史事件，显示或修改保护定值及进行就地控制等功能。

这八个键都有双重意义，分别称为一级功能和二级功能，下面分别进行介绍。

5.2.1 TARGET RESET/LAMP TEST 键一级键功能为：TARGET RESET （状态复位），当保护动作后，前面板指示灯将指示对应的故障项及原因，用户确认后，可以通过这个键使指示灯复位。

二级键功能为：LAMP TEST(灯的测试)，当按下此键，所有前面板的指示灯全亮，表示工作正常，它用于灯的测试。

5.2.2 METER/CANCEL键一级键功能为：METER（表计），用以显示查看继电器采集测量的瞬时表计值、需量值。

二级键功能为：CANCEL（取消），取消上次的操作时利用此键，它的使用都是在别的一级键起作用之后，才具有此功能。

5.2.3 EVENTS/SELECT键一级键功能为：EVENTS（历史事件）。

用于显示查看继电器记录下来的历史事件，通过二级功能键方向键可以看到每一个事件的全部记录。

二级键功能为：SELECT（确定键），此键用得比较多，当选择某些操作或设定时，光标在当前操作位置，如果需要进行操作，都要通过按此键确认继续下去。

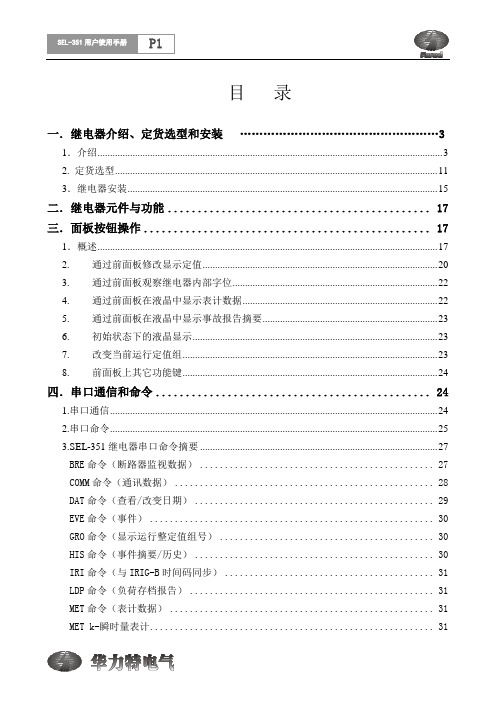

目录一．继电器介绍、定货选型和安装 (3)1．介绍 (3)2. 定货选型 (11)3．继电器安装 (15)二．继电器元件与功能 (17)三．面板按钮操作 (17)1．概述 (17)2.通过前面板修改显示定值 (20)3.通过前面板观察继电器内部字位 (22)4.通过前面板在液晶中显示表计数据 (22)5.通过前面板在液晶中显示事故报告摘要 (23)6.初始状态下的液晶显示 (23)7.改变当前运行定值组 (23)8.前面板上其它功能键 (24)四．串口通信和命令 (24)1.串口通信 (24)2.串口命令 (25)3.SEL-351继电器串口命令摘要 (27)BRE命令（断路器监视数据） (27)COMM命令（通讯数据） (28)DAT命令（查看/改变日期） (29)EVE命令（事件） (30)GRO命令（显示运行整定值组号） (30)HIS命令（事件摘要/历史） (30)IRI命令（与IRIG-B时间码同步） (31)LDP命令（负荷存档报告） (31)MET命令（表计数据） (31)MET k-瞬时量表计 (31)MET E-能量表计 (33)MET E-能量表计 (34)QUI命令（退出命令处理层） (34)SER命令（顺序事件记录器报告） (34)SHO命令（显示/查看整定值） (35)STA命令（继电器自检状态） (38)STA命令行和列定义 (39)TAR命令（显示继电器元件状态） (40)继电器字位（用于SELogic控制方程） (41)TIM命令（查看/改变时间） (43)TRI命令（触发事件报告） (44)命令处理层B命令 (44)BRE n命令（预载/复归断路器损耗） (44)CLO命令（闭合断路器） (45)GRO n命令（改变运行整定值组） (45)OPE命令（打开断路器） (46)PUL命令（脉冲输出接点） (46)命令处理层2命令 (47)CON命令（控制远方位） (47)COP m n命令（拷贝整定值组） (47)LOO命令（闭环检测） (47)PAS命令（查看/改变口令） (48)SET命令（改变整定值） (49)五.跳闸和信号逻辑 (49)附录A. 整定单附录B. 继电器保护逻辑一．继电器介绍、定货选型和安装1．介绍主要特性和优点SEL-351继电器是一种集保护、监视、控制和故障定位于一体的保护装置。

SEL351A保护设备面板按键意义与使用SEL-351A保护设备面板上的按键具有不同的意义和用途。

以下是对每个按键的解释和使用说明：1. 预置键（Preset）：该按键用于选择和设置保护设备的预置参数。

通过按下预置键，可以进入预置菜单，然后使用其他按键来调整和配置预置参数。

2. 选择键（Select）：选择键用于选择不同的菜单或参数。

每次按下选择键，屏幕上显示的参数将逐个切换，以便用户选择需要更改或查看的参数。

3. 水平键（Horizontal）：水平键用于调整和设置屏幕上的参数数值。

通过按下水平键，可以在不同的范围内调整参数数值。

4. 垂直键（Vertical）：垂直键用于在屏幕显示上下滚动或调整参数。

通过按下垂直键，可以在菜单选项之间滚动，并选择需要更改或查看的参数。

5. 稳定键（Stable）：稳定键用于稳定显示屏幕上的参数值。

通过按下稳定键，可以锁定参数值以进行更好的观察。

6. 复位键（Reset）：复位键用于恢复保护设备的默认设置。

当需要重新配置或重置设备时，可以按下复位键。

7. 开/关键（On/Off）：开/关键用于打开或关闭保护设备的运行状态。

按下此键后，设备将开始或停止监测和保护电力系统。

8. 打印键（Print）：打印键用于将屏幕上的参数和数据打印出来。

按下此键后，将触发设备与打印机之间的通信，并将参数和数据发送到打印机进行打印。

9. 退出键（Exit）：退出键用于退出当前菜单或参数设置。

按下此键后，将返回上一级菜单或回到主界面。

10. 确定键（Enter）：确定键用于确认所做的更改或设置。

通过按下确定键，将保存设备的参数设置并应用于实际运行。

以上是SEL-351A保护设备面板上的按键意义和使用说明。

根据不同的操作需求，可以灵活使用这些按键来进行设备的设置、调整、查看和打印。

SEL-551综合保护测控装置培训资料深圳市中电电力技术有限公司二零零四年七月目录一概述 (1)二功能说明 (4)三安装接线 (10)四定值整定 (14)五面板操作及信号 (16)六SELogic控制方程及继电器逻辑 (21)七应用及维护操作 (25)八故障处理 (28)九主要技术参数 (30)一概述1.1主要功能SEL-551继电器是一种集保护、测量、监视、控制、逻辑编程功能于一体的过电流重合闸综合保护测控装置。

它包括各种继电器元件，可实现过电流保护和重合闸控制，其相、接地、中性点保护元件可以完全独立整定。

SEL-551继电器具有强大的可编程逻辑控制功能，可以实现复杂的电流保护及控制功能。

1.1.1保护功能采用相、负序、零序接地、中性点接地过电流元件及其它继电器元件的组合来保护馈线及其它设备，各种继电器元件组合实现的保护功能主要包括：◆六段瞬时/定时限相过电流保护◆二段瞬时/定时限负序过电流保护◆二段瞬时/定时限零序接地过电流保护◆二段瞬时/定时限中性点接地过电流保护◆相反时限过电流保护◆零序接地反时限过电流保护◆中性点接地反时限过电流保护◆负序反时限过电流保护1.1.2 监视和测量◆交流三相电量测量功能包括瞬时量测量、需求量测量。

◆事件报告和顺序事件记录1.1.3 重合闸控制最少的控制开关和接线简化了二次控制回路，重合闸次数可达到四次，重合闸的启动和闭锁可满足不同的运行方式。

1.1.4 自动化功能可编程逻辑控制方程可构造自动化方案。

继电器的通信串口提供了远方通信功能。

图一SEL-551功能框图1.2 保护控制元件二功能说明2.1 保护特性SEL-551继电器包含相、负序、零序和中性点过电流元件。

相电流元件元件具有6段瞬时保护，负序、零序和中性点过电流元件具有2段瞬时保护。

每种元件类型还具有一个反时限元件。

I图二SEL-551的瞬时、定时限和反时限特性反时限过电流曲线包括：•US - 中级反时限•IEC - A级（标准反时限）反时限B级（非常反时限）非常反时限C级（极端反时限）极端反时限长反时限短反时限短反时限每个反时限元件都可有两种复归特性选择。

通过前面板修改显示定值● 按下前面板的“SET （设定）”按钮，显示如下：● 移动光标，在Ｒelay 、Ｐort 、Pass 中选择一项✓ Relay: 整定过流元件、重合闸继电器、定时器✓ Port: 整定串口规约设置✓ Pass: 口令的整定● 光标移到Relay 时按“SELECT ”键，显示：● 光标可在SET 和SHOW 中移动✓ SET: 修改定值✓SHOW: 显示定值● 光标移到SHOW 时按“SELECT ”键，将会显示第一项定值：● 用↑↓键可以逐项显示定值：● 按“CANCEL ”键，可以返回上一级菜单● 光标移到SET 时按“SELECT ”键，显示密码输入窗口：● 用←→↑↓键逐项输入密码“TAIL ”（后面多余的EF 也要选成空） ● 密码输入后，按“SELECT ”确认，将会显示第一项定值：●按↑↓键可以逐项翻阅定值●翻到需要修改的定值项，按“SELECT”键，将会出现该定值的修改窗口：●用←→键移动光标至需要修改的字符，用↑↓键修改该字符●按“SELECT”确认，并自动跳到下一项定值●逐项修改所有的定值后，按CANCEL或EXIT键将会出现如下窗口●选择“Yes”，将会保存所作的修改，如选择“No”，将会放弃所做的修改，保留原定值●按“CANCEL（取消）”键逐级返回根状态●也可按“EXIT（退出）”键直接返回到根状态●修改及显示“PORT”定值及“PASS”密码的方法与上述过程相同通过前面板观察继电器内部字位●在初始状态下，按下“OTHER”键，显示：●移动光标至“TAR”，按“SELECT”键确认✓所显示的是SEL-551的字位表的０行已置为一的字位，对应于此时面板信号灯的情况✓用↑↓键可以逐行翻看０～１３行的字位，此时面板灯对应于所显示的字位，如字位为１，则会显示相应的字位名，同时对应位置的面板灯会亮●按“CANCEL”键返回上一级菜单●移动光标至“DATE”，可以修改和显示日期●移动光标至“TIME”，可以修改和显示时间●移动光标至“７９”，可以显示重合闸的设置和运行情况通过前面板在液晶中显示表计数据●在初始状态下，按下“METER”按钮，显示：画面中显示的是各相电流实时的有效值●此画面下按↑↓←→中任一键，进入如下画面：●移动光标至“INST”确认，将会显示电流IA、IB、IC、IN、IG、3I2的有效值及对应的角度，用↑↓键进行翻阅●移动光标至“DEMAND”确认，将会显示需量值通过前面板在液晶中显示事故报告摘要●在初始状态下，按“EVENT/SELECT”键，显示画面显示用↑↓键选择一个事故报告，用←→键选择该事故报告中的数据该画面停留数秒后自动进入第一个事故报告●一个事故报告分成７个分画面，分别显示该事故的发生时间、事故记录的起动量、重合闸次数、电流IA、IB、IC、IN、IG、3I2及信号●最多可记录20个事故报告，保存在非丢失性内存中●事故报告可记录15个周波前面板上其它功能键●“TARGET RESET/LAMP TEST”键，用于信号复归及信号灯的实验●“STATUS/←”键，在初始状态下按下此键，可以查看装置的版本号、序列号及装置的自检情况，在菜单下用于移动光标●“CNTRL/↓”键，在初始状态下当地控制用，此功能工程中一般不用●“EXIT”键，在菜单状态下，按下此键将返回至初始状态。

SEL保护装置面板、定值修改、调试简要说明培训资料深圳市中电电力技术有限公司二零零四目录一、面板说明 (1)二、面板修改定值说明： (2)三、SEL-551面板修改定值： (5)四、SEL-300G面板修改定值： (6)五、调试 (7)SEL各种保护装置的面板显示和按键基本类似，这里以SEL-351A为例简单介绍SEL保护装置面板、定值修改、调试的方法和步骤。

一、面板说明SEL-351A的面板（16个）灯及（8个）按键：二、面板修改定值说明：以下为SEL-351A的面板按键（SEL-551的几乎完全相同）：面板按键图示通过以上8个按键，可以读取实时数据（METER），查看历史事件(EVENTS)，查看微机自检实时状态(STATUS)，查看时间、内部逻辑字位(OTHER)，显示或修改保护定值(SET)，进行就地控制(CNTRL) 及切换定值组（GROUP）(SEL-551无)等功能。

这8个键都有双重意义，分别称为一级功能和二级功能，下面介绍通过面板修改定值。

1.按SET（▲）键，屏幕出现GROUP PORT等字符，光标在GROUP下方2.按EVENTS（SELECT）键，屏幕出现GROUP 1 2 3 4 5 6，光标在1下方（现定值设在第1组）；3.按EVENTS（SELECT）键，屏幕出现SHOW SET，光标在SHOW下方，再按OTHER（►）将光标移至SET下方；4.按EVENTS（SELECT）键，屏幕出现PASSWORD ABCDEF，光标在A下方；5.按SET（▲）键多次，直至A变成T。

再按OTHER（►）将光标移至B下方，CNTRL（▼）按键一次，使B变成A。

同样，将C D E F变成I L 空格空格（A的下一字符为空格）。

此时面板显示PASSWORD TAIL ；6.按EVENTS（SELECT）键，会看到面板EN等灭了一下，并听到一声轻微的“咔嗒”声，再按CNTRL（▼）便可看到定值了，如：CTR 120（120为举例值）；7.当按CNTRL（▼）至出现需要修改的定值时，按EVENTS（SELECT）会在定值下方出现光标，再按SET（▲）、CNTRL（▼）、STATUS（◄）、OTHER（►）键修改到所需的值，改完后再按EVENTS（SELECT）确认，再用同样方法修改下一个定值；8.当全部定值修改完后，按GROUP（EXIT）键，屏幕出现SAVE CHANGE？ YES NO，再按EVENTS（SELECT）键，此时也会看到面板EN等灭了一下，并听到一声轻微的“咔嗒”，定值修改就全部完成了。
