郑万高铁湖北段ZWZQ-7标段隧道工程编号：隧12喷射混凝土施工作业指导书单位：编制:审核：批准：二零一七年一月一日发布二零一七年一月一日实施目录1、适用范围................................................. - 1 -2.作业准备.................................................. - 1 -3、技术要求................................................. - 1 -4、施工程序与工艺流程....................................... - 1 -5、施工要求................................................. - 2 -6、劳动组织................................................. - 5 -7.材料要求.................................................. - 6 -8、设备机具配置............................................. - 7 -9、质量控制及检验........................................... - 7 -10、安全及环保要求.......................................... - 9 -郑万铁路隧道工程喷射混凝土施工作业指导书1、适用范围适用于新建郑万高铁ZWZQ-7标段四分部罗家山隧道喷射混凝土施工。
2.作业准备2.1内业技术准备开工前组织技术人员认真学习实施性施工组织设计，审核施工图纸，澄清有关技术问题，熟悉相关规范和技术标准，制定施工安全保证措施，提出应急预案，对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。
喷射混凝土作业指导书1．目的对喷射混凝土施工进行过程控制，以保证喷射混凝土的施工质量和减少回弹量，节约成本。
2．适用范围适用于所有喷射混凝土作业。
3．职责由持有喷射混凝土作业证书人员进行全过程实施和操作。
由实验人员进行检测成品质量，并作出合格和不合格成果报告书，指导施工。
由工程技术部门进行施工方法和施工质量、安全控制，并根据实验结果对施工方案进行改进。
4．技术标准/质量标准4.1、引用施工规范《铁路混凝土与砌体工程施工规范》、《铁路隧道施工规范》以及《铁路隧道喷锚构筑法技术规范》4.2、引用验收标准《铁路隧道工程质量检验评定标准》5．使用的设备和工具5.1、湿式喷射机、汽车、强制式搅拌机、风水管管道等。
5.2、湿式喷射机主要技术指标（康达CPS2000湿喷机）：生产能力：5m3/h；最大运输距离：30m；最大骨料粒径φ15mm；输料管直径φ50mm；工作风压0.3～0.6mPa；耗风量12～15m3/min；上料高度1.35m；电动机功率7.5kw，整机重量1500kg；外型尺寸2.6×1.1×1.35m6．工序操作步骤6.1、喷射混凝土材料选用和拌制6.1.1、水泥：根据设计图纸要求选用水泥型号，应优先采用硅酸盐水泥和普通硅酸盐水泥。
6.1.2、粗细骨料：粗骨料采用坚硬耐久的碎石和卵石。
喷射混凝土的石子粒径不宜大于16mm，喷射微纤维混凝土中的石子粒径不宜大于10mm，骨料级配宜采用连续级配。
细骨料应采用坚硬耐久的中砂和粗砂，细度模数宜大于2.5，含水率宜控制在5%～7%。
6.1.3、外加剂：应对混凝土的强度及与围岩的粘接力基本无影响；对混凝土和钢材无腐蚀作用；对混凝土的凝结时间影响不大，吸湿性差，易于保存；不污染环境和对人体有害。
6.1.4、速凝剂：应根据水泥的品种、水灰比等，通过不同掺量的混凝土试验选择最佳掺量。
使用前应做速凝效果试验，要求初凝不应大于5min，终凝不应大于10min。
湿喷机械手作业指导书1 工艺概述移动式湿混凝土喷射机组SikaPM500PC，约长7850mmx宽2900mmx高3512mm，爬坡能力：25°（46%），在喷射距离1.0m时，最大喷射高度：16.7m，最大喷射宽度：28.2m，前方最远喷射距离：14.3m，最小可喷射作业隧洞高度：4m。
行驶方向：双向驾驶，司机座和方向盘整体可回转180°，车辆前进或后退时司机保持与行驶方一致的操纵位置。
适用于喷射预搅拌的是混凝土、含钢纤维或聚合纤维的预搅拌湿混凝土。
2 设备参数见表2-1。
表2-1 设备主要参数表3 施工作业内容湿喷机械手进场定位、退场保养与修理、被喷面的清理、喷射料的卸料、速凝剂加注、喷射作业等。
4 作业流程湿喷机械手湿喷施工作业场地准备→湿喷机械手进入施工场地→准备进行作业→启动湿喷机械手液压系统→启动空压机→启动料斗搅拌→进行料斗加料→然后对被喷射面进行清洁处理→开始湿喷作业→湿喷作业完后→停机并对设备管理进行清理清洁→然后退场到维修保养地点→进行设备的维修保养→维修保养好后等待下个循环的继续使用。
见图4-1 湿喷机械手施工流程图、图4-2 湿喷机械手湿喷作业示意图。
图4-1 湿喷机械手施工流程图图4-2 湿喷机械手湿喷作业示意图5 施工技术、程序及质量控制5.1 工艺步骤安全质量控制(1)湿喷机械手湿喷作业②试喷混凝土选择与实际作业区条件相似的一处区域，湿喷机械手就位后，按照批准的工艺要求对受喷面进行试喷，制作取样试件，判断喷射效果，检查机械手运转情况，以检验混凝土工作性能，检验混凝土与湿喷机械手的适应性。
2)喷射过程操作控制要点①喷射量和速凝剂的设定初喷的主要目的是快速封闭岩面微小裂隙，控制围岩松弛，与围岩一起承载，这要求初喷混凝土应尽早施工、及早形成刚度；因此，初喷时速凝剂的掺量较复喷时稍高。
喷射边墙部位时将混凝土喷射量设定为18m3/h，速凝剂掺加量设为4.0%左右；喷射拱部时将混凝土喷射量调整为15m3/h，速凝剂掺加量设为5.5%左右，确保喷射效率和一次喷层厚度，同时最大限度地节省速凝剂用量。

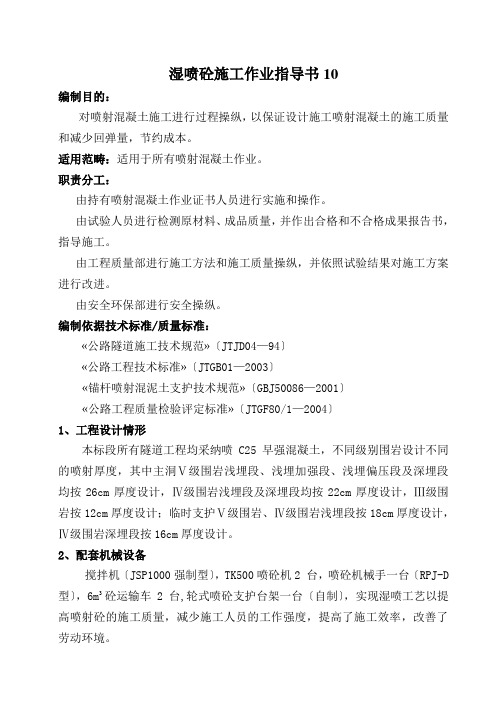

湿喷砼施工作业指导书10编制目的：对喷射混凝土施工进行过程操纵，以保证设计施工喷射混凝土的施工质量和减少回弹量，节约成本。
适用范畴：适用于所有喷射混凝土作业。
职责分工：由持有喷射混凝土作业证书人员进行实施和操作。
由试验人员进行检测原材料、成品质量，并作出合格和不合格成果报告书，指导施工。
由工程质量部进行施工方法和施工质量操纵，并依照试验结果对施工方案进行改进。
由安全环保部进行安全操纵。
编制依据技术标准/质量标准：«公路隧道施工技术规范»〔JTJD04—94〕«公路工程技术标准»〔JTGB01—2003〕«锚杆喷射混泥土支护技术规范»〔GBJ50086—2001〕«公路工程质量检验评定标准»〔JTGF80/1—2004〕1、工程设计情形本标段所有隧道工程均采纳喷C25早强混凝土，不同级别围岩设计不同的喷射厚度，其中主洞Ⅴ级围岩浅埋段、浅埋加强段、浅埋偏压段及深埋段均按26cm厚度设计，Ⅳ级围岩浅埋段及深埋段均按22cm厚度设计，Ⅲ级围岩按12cm厚度设计；临时支护Ⅴ级围岩、Ⅳ级围岩浅埋段按18cm厚度设计，Ⅳ级围岩深埋段按16cm厚度设计。
2、配套机械设备搅拌机〔JSP1000强制型〕，TK500喷砼机2 台，喷砼机械手一台〔RPJ-D 型〕，6m3砼运输车2 台,轮式喷砼支护台架一台〔自制〕，实现湿喷工艺以提高喷射砼的施工质量，减少施工人员的工作强度，提高了施工效率，改善了劳动环境。
3、喷砼支护与开挖之间和谐支护顺序和支护时机与围岩稳固时刻有关，支护跟着开挖面进行；对稳固性专门差的地段，应以最小的一个支护循环为循环进尺〔如以钢支撑间距〕，更要及时支护，爆破后赶忙喷混凝土封闭岩面，操纵围岩变形，待出碴后再挂网喷混凝土，安装锚杆，达到设计要求，需要时，采纳钢拱架与锚喷联合支护。
对松散、破裂自稳能力专门差的围岩，采取超前锚杆、管棚或预注浆等方法加固岩体，再按短进尺、弱爆破、及时加强支护的原那么进行开挖。
湿喷机械手喷射混凝土支护作业指导书．目录 ..................................................................................................31、适用范围............................................................................. ..................... 32、作业准备............................................................................. ..................... 3、技术要求3...............................................................................3 4 、施工程序与工艺流程....................................................... ........................................... 7、施工要求5............................................................................. ..................... 96、劳动组织............................................................................. ..................... 97、材料要求............................................................................. ............ 10、设备机具配置8....................................................................... .............. 11 .9、质量控制及检验................................................................... ................ 13. 10、安全及环保要求2湿喷机械手喷射混凝土支护作业指导书1、适用范围适适用于新建隧道工程机械手喷射混凝土作业。
喷射混凝土作业指导书目的：指导隧道施工支护及洞外边、仰坡防护喷射混凝土施工以及区间所有边坡防护。
适用范围：区间的所有湿喷混凝土作业。
编制依据：《铁路混凝土与砌体工程施工及验收规范》《铁路隧道施工规范》《铁路隧道工程质量检验评定标准》《铁路工程施工技术手册》中国铁道出版一、准备工作1、检查受喷面的轮廓尺寸，并加以修整，使之符合设计要求。
2、拆除障碍物。
3、清除受喷面松动岩石、浮碴，并用压力水或高压风清洗除掉受喷面的灰尘。
4、铺设钢筋网时应做到：（1）、钢筋使用前应清除污锈。
（2）、钢筋网到受喷面距离不小于3厘米。
（3）、钢筋网应与锚杆或钎钉联结牢固，接头应稳定。
5、机具设备及三管两线应经检查和试运转。
6、喷射混凝土地段有漏、滴、渗水现象时，应予以及时处理，采取堵、截、排等手段，使喷射面无淋水、滴水现象，以保证混凝土与岩面的粘结。
7、在喷射混凝土地段，地面上应铺设薄铁板或其它易于收集回弹料的设施。
二、喷射混凝土配料要求1、配合比喷射混凝土的配合比应符合混凝土强度和喷射工艺的要求，需要通过试验室试验确定。
施工时按选定的配合比称量材料，其各种材料配量允许偏差（按重量计）见下表：2、喷射混凝土宜随拌随用，各种材料拌和应力求均匀、颜色一致，一般应装入搅拌机干拌均匀后，装入喷射机输送喷射。
当不掺速凝剂时，干混合料的存放时间不得超过2小时。
3、速凝剂的掺加要均匀、准确，掺有速凝剂的混合料应在20分钟内用完。
4、混合料严禁水浸或混入杂物。
三、喷射作业1、施工前应进行试喷，并根据材料条件确定合适的配合比。
2、喷射作业应在划定的区段进行，开挖后立即进行喷射，区段长度不宜超过6米。
在每个区段内再划分成若干小区域，喷射时，应按照一定的顺序对每个小区域逐个喷射；在每个小区域内进行喷射，应按照由下而上顺序进行，喷射路径呈“S”形上升。
3、一次喷射厚度可根据喷射部位和要求厚度确定，各种条件下的一次喷射最大厚度见下表：。
湿喷砼作业技术交底1、工程设计情况本隧地下水对砼具中等溶出型及中等硫酸型酸性侵蚀，初期支护喷砼掺耐腐蚀剂。
喷砼水泥用量为400kg/m3,耐腐蚀剂掺量按水泥用量的8％计列，耐蚀系数不小于0.8。
耐腐蚀砼的配合比应根据取水化验结果、胶凝材料、骨料特性、所采用耐腐蚀剂的技术要求进行调整配置，并应取样检验，IV、V级围岩初期支护之拱墙喷砼中掺加聚丙烯微纤维，每方喷砼掺量为1.2kg。
2、机械设备配置搅拌机：JS500型搅拌机1台，TK500喷砼机1 台，SSP-6型喷射机1台，喷砼机械手1台（RPJ-D型），4m3砼运输车1 台,简易工作平台1台（自制）。
3、喷砼支护与开挖之间协调支护顺序和支护时机与围岩稳定时间有关，支护跟着开挖面进行；对稳定性很差的地段，应以最小的一个支护循环为循环进尺（如以钢支撑间距），更要及时支护，爆破(开挖)后立即喷混凝土封闭岩面，控制围岩变形。
4、喷射砼材料质量要求：4.1喷射砼采用水泥应符合《铁路砼施工工程验收补充标准》（铁建设[2005]160号）第6.2.1条的规定。
4.2喷射砼采用细骨料应符合《铁路砼施工工程验收补充标准》（铁建设[2005]160号）附录D的规定。
同一产地、同一品种、同一规格且连续进场的细骨料，每400m3或600t为一批，不足400m3或600t也按一批计。
每批抽检一次。
4.3喷射砼采用粗骨料应符合《铁路砼施工工程验收补充标准》（铁建设[2005]160号）附录E的规定。
粗骨料应采用坚硬耐久的碎石或卵石（豆石），或两者混合物。
严禁选用具有潜在碱活性骨料，当使用碱性速凝剂时，不得使用含有活性二氧化硅的石料。
喷射混凝土中的石子最大粒径不宜大于16mm，骨料级配宜采用连续级配。
按重量计含泥量应小于1％，泥块含量应小于0.25％。
喷射混凝土用的骨料级配宜控制在下表所给的范围内。
喷射混凝土骨料通过各筛径的累计重量百分数（％）喷射混凝土用的骨料级配宜控制在下图所给的范围内。
湿喷混凝土作业指导书设计上喷射砼采用湿喷作业，湿式喷射可以减小回弹，减少粉尘，加大一次喷层厚度，提高喷射砼质量。
锚喷支护喷射砼，分初喷和复喷二次进行。
初喷在开挖（或分部开挖）完毕后立即进行，以尽早封闭暴露围岩，防止开挖面风化剥落；复喷砼在锚杆、挂网或钢架安装后进行，尽快形成喷锚支护整体受力，以克制围岩变位。
一、喷射砼材料1、水泥喷射砼水泥采用42.5普通硅酸盐水泥。
2、砂喷砼采用坚硬耐久的中粗砂，细度模量大于2.5，含水率宜控制在5%～7%之间，喷射砼不得采用细砂。
砂的各项技术标准符合规范规定。
3、石子采用坚硬耐久的碎石或卵石，石子粒径不大于15mm，使用前筛洗干净，含水率控制在2%左右，石子的级配符合设计规定。
碱含量应合格。
4、速凝剂速凝剂的用量与凝结时间、水泥品种、温度有关，要根据施工工艺规定的凝结时间，对所用水泥做不同掺量的凝结时间实验和强度实验，以拟定最佳掺量，规定初凝时间不大于5min，终凝不大于10min。
根据施工工艺规定，采用液体速凝剂。
5、水水质应符合工程用水的有关标准，水中不应具有影响水泥正常凝结与硬化的有害物质。
一般应采用饮用水。
二、喷射砼前的准备工作喷射混凝土前，应对受喷岩面进行解决后再喷射混凝土。
喷射作业应连续进行，并做好以下各项准备工作：1、一般岩面可用高压水冲洗受喷面上的浮尘、岩屑，当岩面遇水容易潮解、泥化时，宜采用高压风吹净岩面，以保证喷射砼与受喷岩面粘结牢固，保证喷射砼和地层良好的共同受力。
2、若为泥、砂质岩面时应挂设细钢筋网（网格宜不大于20×20mm、线径宜小于3mm），用环向钢筋和锚钉或钢架固定，使其密贴受喷面，以提高喷混凝土的附着力。
喷混凝土前，宜先喷一层水泥砂浆，待终凝后再喷射混凝土。
在土层或煤层中进行喷射出现喷射不上去现象，此时应贴开挖面挂5cm×5cm细网片，并用锚杆固定在开挖面上，然后喷水泥砂浆薄层，等凝固后再正式喷射喷水泥砂浆时，要加大速凝剂掺量，减小风压。
喷射混凝土支护施工作业指导书1、作业制度1.1施工作业执行文件：中铁二十二局太兴项目部下发的有效设计图纸、技术交底文件、《隧道初期支护施工作业指导书》，《铁路隧道工程施工技术指南》。
1.2施工作业执行的强制性规范：《安全生产法》、《建设工程安全生产管理条例》、《铁路混凝土工程施工质量验收补充标准》，铁路行业标准。
2、适用范围锚杆和喷射混凝土支护施工普通应用于初期和临时支护中，在VI-V级围岩较差地段，在锚喷支护的基础上可采用格栅钢架或型钢钢架支护措施。
超前支护可针对隧道不良地质进行预加固。
3、工艺流程喷射混凝土流程见图湿喷混凝土施工工艺流程图4、施工要求4.1一般规定（1）隧道初期支护必须紧跟隧道开挖面及时施作，同时按设计要求进行监控两侧的相关作业，对位于不良地质地段的隧道，初期支护应及时封闭成环，保证施工安全。
（2）隧道初期支护应采用锚喷支护，根据围岩特点、断面大小和使用条件等选择混凝土、锚杆、钢筋网、和钢架等单一或组合的支护形式。
支护参数的选择，一般地段应符合设计要求；特殊岩土及不良地质段支护加强。
（3）隧道支护施工前，应确定支护紧跟开挖的时间、距离及工序搭接要求；确定喷射混凝土前见面标准和设置混凝土厚度控制标志；选择基面出水点处理措施；确定锚杆、钢架、钢筋网的加工、运输、安装方案；确定改善作业环境的措施及人员防护方案；选择合格的材料供应方，对进场的原材料进行检验、试验并选定配合比；选择满足上述要求的施工组织和各项资源配置，并同时进行试运行确认其有效性。
（4）喷锚支护施工中，应做好下列工作：锚喷支护施工记录；喷射混凝土的强度、厚度、外观尺寸等检查和试验报告。
（5）喷射混凝土冬期施工时，作业区的气温和混合料进入喷射机的温度均不应低于5℃。
（6）作业区应有良好的通风和照明装置，喷射混凝土时粉尘含量不得大于2mg/m³。
（7）隧道支护施工后，应清理场地和设备料具，为下一工序创造条件。
并对喷射混凝土进行养护，同时分析检测不满足要求的项目及产生的原因，并制定整改措施。
湿喷混凝土施工作业指导书1、适用范围为了充分利用围岩的承载力，有效控制围岩变形。
在隧道开挖后及时对围岩进行湿喷混凝土施工，以及为了保证隧道进出口高边坡的稳定，在边坡开挖后也应及时对围岩进行湿喷混凝土施工。
2、采用的有关规范、标准《铁路隧道设计规范》 TB 10003-2001；《铁路隧道施工规范》 TB 10204-2002；《铁路隧道工程施工质量验收标准》 TBJ 10417-2003；《铁路隧道喷锚构筑法技术规范》 TB10108《混凝土外加剂》 GB8076《混凝土外加剂应用技术规范》 GB50119《客运专线铁路隧道工程施工技术指南》TZ214——2005；《客运专线铁路隧道工程施工质量验收暂行标准》铁建设[2005]160号。
3、设备配置电动空压机2台型号 4L-20/8简易台车1台湿喷机2台型号TK961混凝土运输车1台，小型运输车1台自动计量拌和站拌和混凝土，现场搅拌机1台4、劳动力组织总负责人1人技术4人：隧道工程师1人，测量工2人，试验员1人工人15人：喷枪操作工人4人，混凝土工4人，普工7人。
5、施工工艺、施工步骤5.1工艺流程对开挖线进行复核→受喷面的清理→湿喷机就位→装运喷料→初喷→挂网或架立钢拱架→复喷至设计厚度→检查质量。
5.2施工步骤①按设计对对开挖线进行复核，如有超欠，处理合格后方可继续施工。
②在喷射混凝土之前，用水或高压风管将岩壁面的粉尘杂物冲洗干净。
③对有涌水、渗水或潮湿的岩面，喷射前按不同情况进行处理。
当涌水点不多时，用开缝摩擦锚杆进行导水处理后再喷射；当涌水范围大时，采用舌树枝状排水导管后再喷射；当涌水严重时，宜采用注浆堵水后再喷射；大面积潮湿的岩面采用粘结性强的混凝土，如添加外加剂、掺合料以改善混凝土的性能。
④初喷混凝土在开挖后及时进行，然后挂钢筋网，按设计要求布置钢支撑及锚杆。
喷嘴宜与喷射面垂直，其间距宜为1.5～2.0米；喷嘴应连续、缓慢作横向环行移动。
目录1、适用范围 (2)2、作业准备 (2)3、技术要求 (2)4 、施工程序与工艺流程 (3)5、施工要求 (6)6、劳动组织 (8)7、材料要求 (8)8、设备机具配置 (9)9、质量控制及检验 (10)10、安全及环保要求 (12)湿喷机械手喷射混凝土支护作业指导书1、适用范围适适用于新建隧道工程机械手喷射混凝土作业。
2、作业准备2.1内业技术准备在编制作业指导书之前，组织编制人员对施工图纸、验收标准及施工技术指南进行了专门的学习，以下是本作业指导书编制的依据⑴《铁路隧道工程施工技术指南》（TZ204-2008）；⑵《铁路隧道工程施工质量验收标准》（TB10417-2003）；⑶《新建铁路施工图设计文件》作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底，对参加施工人员进行上岗前技术培训考核合格后持证上岗。
2.2外业技术准备明确隧道开挖作业的工艺流程、操作要点和相应的工艺标准，指导、规范隧道开挖施工，尽可能地减少超挖，保证隧道的开挖作业安全、保证开挖质量。
3、技术要求采用湿喷工艺，施工前应按设计提供的配合比进行室内试验，确定施工配合比。
4 、施工程序与工艺流程4.1工艺流程图隧道初期支护喷射混凝土采用湿喷工艺。
喷射混凝土在洞外拌和站集中拌和，由混凝土搅拌运输车运至洞内，采用湿喷机械手喷射作业。
在隧道开挖完成后，先喷射4cm厚混凝土封闭岩面，然后打设锚杆、架立钢架、挂钢筋网，对初喷岩面进行清理后复喷至设计厚度。
施工工艺见下图。
4.2工序作业施工顺序4.2.1混凝土搅拌湿喷砼搅拌采取全自动计量强制式搅拌机，施工配料应严格按配合比进行操作，混凝土搅拌时间不宜小于2min，在机械手电脑控制系统内输入速凝剂掺量后由机械手自动加入速凝剂。
4.2.2混凝土运输运输采用砼运输罐车，随运随拌。
喷射砼时，多台运输车应交替运料，以满足湿喷砼的供应。
在运输过程中，要防止混凝土离析、水泥浆流失、坍落度变化以及产生初凝等现象。
4.2.3混凝土喷射作业⑴喷射操作程序应为：机械手就位→连接电缆线→启动机械手→向料斗加混凝土。
⑵喷射混凝土作业应采用分段、分片、分层依次进行，喷射顺序应自下而上，分段长度不宜大于6m。
喷射时先将低洼处大致喷平，再自下而上顺序分层、往复喷射。
①喷射混凝土分段施工时，上次喷混凝土应预留斜面，斜面宽度为200～300mm，斜面上需用压力水冲洗润湿后再行喷射混凝土。
②分片喷射要自下而上进行并先喷钢架与壁面间混凝土，再喷两钢架之间混凝土。
边墙喷混凝土应从墙脚开始向上喷射，使回弹不致裹入最后喷层。
③分层喷射时，后一层喷射应在前一层混凝土终凝后进行，若终凝1h后再进行喷射时，应先用风水清洗喷层表面。
一次喷混凝土的厚度以喷混凝土不滑移不坠落为度，既不能因厚度太大而影响喷混凝土的粘结力和凝聚力，也不能太薄而增加回弹量。
边墙一次喷射混凝土厚度控制在7～10cm，拱部控制在5～6cm，并保持喷层厚度均匀。
顶部喷射混凝土时，为避免产生坠落现象，两次间隔时间宜为2～4h。
⑶机械手喷射速度要适当，以利于混凝土的压实。
喷射速度增大，回弹增加；风压过小，喷射速度过小，压实力小，影响喷混凝土强度。
因此在开机后要注意观察回弹量，并根据回弹量情况调整喷射速度。
一般喷射速度：网喷15m3/h～20 m3/h，喷拱10 m3/h～15 m3/h。
⑷喷射时使喷嘴与受喷面间保持适当距离，喷射角度尽可能接近90°，以使获得最大压实和最小回弹。
喷嘴与受喷面间距宜为1.5～2.0m；喷嘴应连续、缓慢作横向环行移动，一圈压半圈，喷射手所画的环形圈，横向40～60cm，高15～20cm；若受喷面被钢架、钢筋网覆盖时，可将喷嘴稍加偏斜，但不宜小于70°。
如果喷嘴与受喷面的角度大小，会形成混凝土物料在受喷面上的滚动，产生出凹凸不平的波形喷面，增加回弹量，影响喷混凝土的质量。
4.2.4混凝土的养护喷射混凝土终凝2小时后，应进行养护。
石质隧道采用喷雾养护，黄土隧道采用养护液养护。
养护时间不小于14d。
当气温低于+5℃时，不得洒水养护。
5、施工要求5.1作业条件及技术准备⑴喷射前应对受喷岩面进行处理。
一般岩面可用高压水冲洗受喷岩面的浮尘、岩屑，当岩面遇水容易潮解、泥化时，宜采用高压风吹净岩面。
若为泥、砂质岩面时应挂设细钢筋网（网格宜不大于20×20mm、线径宜小于3mm），用环向钢筋和锚钉或钢架固定，使其密贴受喷面，以提高喷射混凝土的附着力。
喷射混凝土前，宜先喷一层水泥砂浆，待终凝后再喷射混凝土。
⑵设置控制喷射混凝土厚度的标志，一般采用埋设钢筋头做标志，亦可在喷射时插入长度比设计厚度大5cm的铁丝，每1～2m设一根，作为施工控制用。
⑶检查电缆线路，机械手就位，并试运转。
①选用的变压器应满足机械手工作时的电压要求；②混凝土应满足设计要求，并能满足机械手对混凝土坍落度和易性的要求；③保证作业区内具有良好通风和照明条件。
④喷射作业的环境温度不得低于5℃。
⑷若遇受喷面有涌水、渗水或潮湿的岩面，喷射前应按不同情况进行处理。
①大股涌水宜采用注浆堵水后再喷射混凝土。
②小股水或裂隙渗漏水宜采用岩面注浆或导管引排后再喷射混凝土。
③大面积潮湿的岩面宜采用粘结性强的混凝土，如添加外加剂、掺合料以改善混凝土的性能。
5.2施工控制要点⑴喷射混凝土原材料先检验合格后才能使用，速凝剂应妥善保管，防止受潮变质。
严格控制拌合物的水灰比，检查电脑显示的速凝剂掺量。
喷射混凝土的坍落度宜控制在8～13cm，过大混凝土会流淌，过小容易出现堵管现象。
喷射过程中应及时检查混凝土的回弹率和实际配合比。
喷射混凝土的回弹率：侧壁不应大于15%，拱部不应大于25%。
⑵喷射混凝土拌合物的停放时间不得大于30min。
⑶必须在隧道开挖后及时进行施作。
喷射混凝土严禁选用具有潜在碱活性骨料。
喷混凝土厚度应预埋厚度控制标志，严格控制喷射砼的厚度。
⑷喷射前应仔细检查喷射面，如有松动土块应及时处理。
机械手应布置在安全地带，并尽量靠近喷射部位，便于掌机人员与喷射手联系，随时调整工作风压。
⑸在喷射作业中要及时协调好坍落度、喷射手技术熟练程度、喷射距离、角度、速凝剂掺量、喷面状况。
喷砼前应首先采用高压风吹净岩面，以保证喷射砼与受喷岩面粘结牢固，保证喷射砼和地层良好的共同受力，喷头与受喷面的距离以1.5-2.0m较为适宜。
喷头与受喷面的角度，应垂直于受喷面，但在喷边墙时，宜将喷头略向下俯10°左右，使砼束喷射在较厚的砼端顶，可避免料束中的粗骨料直接与受喷面撞击，减少回弹量。
⑹喷射完成后应检查喷射混凝土与岩面粘结情况，可用锤敲击检查。
同时测量其平整度和断面，并将此断面与开挖断面对比，确认喷射砼厚度是否满足设计和规范要求。
当有空鼓、脱壳时，应及时凿除，冲洗干净进行重喷，或采用压浆法充填。
⑺在喷射侧壁下部时，需将上半断面喷射时的回弹物清理干净，防止将回弹物卷入下部喷层中形成“蜂窝”而降低支护强度。
⑻经常检查机械手出料弯头、输料管和管路接头，发现问题及时处理。
管路堵塞时，必须先关闭主机，然后才能进行处理。
⑼喷射完成后应用清水将机内、输送管路内残留物清除干净。
⑽喷射混凝土冬期施工时，洞口喷射混凝土的作业场合应有防冻保暖措施；作业区的气温和混合料进入喷射机的温度均不应低于5°C；在结冰的层面上不得进行喷射混凝土作业；混凝土强度未达到6MPa前，不得受冻。
5.3质量保证措施⑴按照施工工艺施工，严格执行操作规程。
⑵请机械手厂家进行现场培训、指导，按照机械手操作方法进行严格执行。
⑶对于原材料进货，由试验部门进行进场前试验，不合格材料一律不得进场。
⑷制定质量保证体系，抓好每一环节、每一步骤的监控，并责任到人，狠抓落实。
⑸每次喷射作业前，做好人员、机具、物资、技术、测量、试验、运输等准备工作。
⑹施工技术人员对喷射作业环节进行认真检查（内容包括：喷层厚度、喷层与受喷面粘结情况、喷射作业中各种参数），严格把关。
6、劳动组织⑴劳动力组织方式：采用架子队组织模式。
⑵施工人员应根据施工方案、机械、人员组合、工期要求进行合理配置。
喷射混凝土支护作业劳动力配置表7、材料要求7.1水泥喷射混凝土应优先采用硅酸盐水泥或普通硅酸盐水泥，强度等级不小于42.5MPa。
根据工点特点，必要时可采用特种水泥。
7.2粗、细骨料粗骨料应采用坚硬耐久的碎石或卵石（斗石），或两者混和物，严禁选用具有潜在碱活性骨料。
当使用碱性速凝剂时，不得使用含有活性二氧化硅的石料。
喷射混凝土中的石子最大粒径不宜大于15mm，骨料级配宜采用连续级配。
按重量计含泥量不应大于1%，泥块含量不应大于0.25%。
细骨料应采用坚硬、耐久的中砂或粗砂，细度模数应大于2.5，含水率宜控制在5%～7%。
砂中小于0.075mm的颗粒不应大于20%。
含泥量不应大于3%，泥块含量不应大于1%。
7.3外加剂应对混凝土的强度及围岩的粘结力基本无影响；对混凝土和钢材无腐蚀作用；对混凝土的凝结时间影响不大（除速凝剂和缓凝剂外）；吸湿性差，易于保存；不污染环境，对人体无害。
7.4速凝剂喷射混凝土采用液体速凝剂。
在使用速凝剂前，应做水泥的相容性试验及水泥净浆凝结效果试验，严格控制掺量，并要求初凝时间不应大于5min，终凝不应大于10min。
7.5水水质应符合工程用水的有关标准，水中不应含有影响水泥正常凝结与硬化的有害杂质。
一般应采用饮用水。
8、设备机具配置为实现隧道安全、快速施工的目的，应结合隧道开挖进度，进行施工机具的合理配置。
三都隧道出口开挖采用凿岩台车开挖，开挖进度快因此选用机械手湿喷作业与台车开挖相匹配。
机械手的选择应符合下列要求：①机动性强，维修方便，易操作，对集料的级配和坍落度要求范围广；②易损件购买方便，供货渠道广；③生产率满足现场需要；④喷射距离和喷射高度要满足现场需要；⑤喷射混凝土时粉尘含量不大于2mg/m3。
每班喷射手应至少配置两人以上，进行轮换及辅助施工，操作手柄，检查喷砼质量。
9、质量控制及检验9.1主控项目⑴喷射混凝土掺加外加剂后，其性能必须满足设计要求。
在使用速凝剂前，应做与水泥的相容性试验及水泥浆凝结效果试验，初凝不大于5min，终凝不大于10min；采用其他类型的外加剂或几种外加剂复合使用时，也应做相应的性能试验和使用效果试验。
检验数量：同一生产厂家、同一批号、同一品种、同一生产日期且连续进场的外加剂，每5t为一批，不足5t应按一批计。
每批抽检一次。
检验方法：采用现场取样试验。
⑵喷射混凝土的配合比设计应根据原材料性能、混凝土的技术条件和设计要求通过试验选定，并应符合下列规定：①胶骨比宜为1:4～1:5。
