mapgis地类面积统计操作步骤修订稿

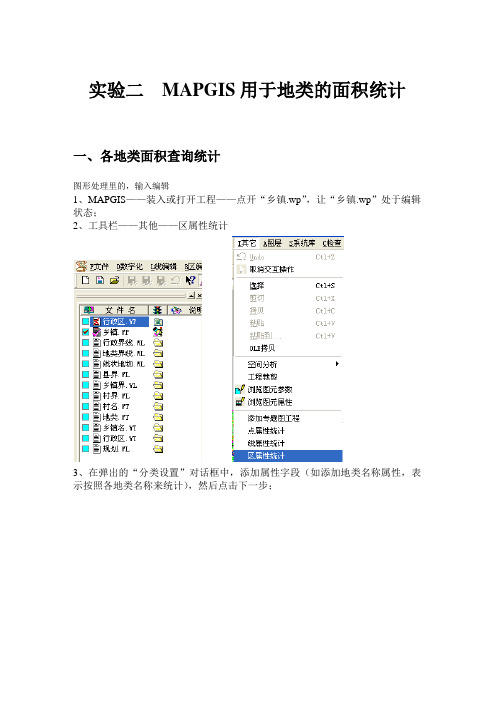

实验二MAPGIS用于地类的面积统计一、各地类面积查询统计图形处理里的，输入编辑1、MAPGIS——装入或打开工程——点开“乡镇.wp”，让“乡镇.wp”处于编辑状态；2、工具栏——其他——区属性统计3、在弹出的“分类设置”对话框中，添加属性字段（如添加地类名称属性，表示按照各地类名称来统计），然后点击下一步；4、在弹出的“统计”对话框中的“统计字段”，选择“面积”，然后在“面积”正下方再点击统计。

这样就得到各地类的面积；5、如果添加的是其他属性字段（如添加规划分区属性，表示按照规划各分区来统计），按照步骤继续操作，就得到各规划分区面积。

二、分乡镇统计单个地类面积（如每个乡镇耕地面积）（一）提取地类区文件（地类信息，如耕地）1、选定地类信息（方法一）：工具栏——区编辑——统改参数——统改区参数选定地类信息（方法二）：（1）工具栏——检查——工作区属性检查——一般农地区，并点击“选择结果”，就会把所有一般农地区图斑选中；（2）常用工具栏——修改区参数——输入图层1002、把地类信息所在的100层，设为当前图层，并保存。

（1）图层——改变当前层——选择图层号100——确定（2）图层——存当前层——确定，地类信息（一般农田）提取成功！3、工作台——添加区文件——选择刚保存的区文件“一般农田.WP”。

（这步只是查看结果，与求面积无关，可不做）。

（二）分乡镇地类面积导出（一般农田的面积统计）1、MAPGIS主菜单——属性库——属性库管理2、文件——装入区文件3、属性——输出属性（因为MAPGIS不能直接统计面积，需要把面积属性输出，用Excel表格进行求和统计）4、选择输出文件、属性和输出格式（﹡.dbf），以及输出文件保存路径。

5、将输出文件“一般农田.dbf”，用Excel表格打开，或者直接将“一般农田.dbf”改为“一般农田.xls”；然后用Excel 表工具栏中的“数据”——“数据透视表”，导出各乡镇的一般农田面积。

GIS面积量算步骤
面积量算实习步骤
1、扫描实验中的面积量算图；
2、在Mapgis中进行格式转换。

3、进行栅格地图配准。

4、数字化地图上的所有图斑,也可在Arcgis下进行实习。

5、图斑赋属性。

Mapgis不用字段代码。

如用Arcgis则需输入字段代码。

面积量算表属性结构描述表
序号字段名称
字段代
码
字段
类型
字段
长度
小数
位数
备注
1 ID ID 整型8 自动生成
2 面积MJ 浮点16 2 自动生成
3 周长ZC 浮点16 2 自动生成
4 标识码BSM 整型10 一幅图内图斑的唯一代码
5 座落单位代码ZLDWDM 文本19 自拟
6 座落单位名称ZLDWMC 文本60 与图上一致
7 图幅编号TFBH 文本20 新编号
8 控制区编号KZQBH 文本 2 与图上一致
9 地类编码DLBM 文本 4 与图上一致
10 地类名称DLMC 文本30 参照分类系统
11 图斑号BSM 整型10 与图上一致
12 图斑计算面积TBJSMJ 浮点16 2 软件自动计算的面积（包括
图上所有图斑）
13 图斑平差面积TBPCMJ 浮点16 2 平差后面积
14 图斑地类面积TBDLMJ 浮点16 2 校核后的平差后面积（即加
和等于图幅理论面积）
6、导出图斑属性表。

可在mapgis环境下导出，也可把文件格式转为shape 格式，然后在
Arcgis中导出。

7、计算图斑地类面积，生成地类图斑信息表。

文字用字符串，数字用双精度。

实验二MAPGIS用于地类的面积统计一、各地类面积查询统计图形处理里的，输入编辑1、MAPGIS——装入或打开工程——点开“乡镇.wp”，让“乡镇.wp”处于编辑状态；2、工具栏——其他——区属性统计3、在弹出的“分类设置”对话框中，添加属性字段（如添加地类名称属性，表示按照各地类名称来统计），然后点击下一步；4、在弹出的“统计”对话框中的“统计字段”，选择“面积”，然后在“面积”正下方再点击统计。

这样就得到各地类的面积；5、如果添加的是其他属性字段（如添加规划分区属性，表示按照规划各分区来统计），按照步骤继续操作，就得到各规划分区面积。

二、分乡镇统计单个地类面积（如每个乡镇耕地面积）（一）提取地类区文件（地类信息，如耕地）1、选定地类信息（方法一）：工具栏——区编辑——统改参数——统改区参数选定地类信息（方法二）：（1）工具栏——检查——工作区属性检查——一般农地区，并点击“选择结果”，就会把所有一般农地区图斑选中；（2）常用工具栏——修改区参数——输入图层1002、把地类信息所在的100层，设为当前图层，并保存。

（1）图层——改变当前层——选择图层号100——确定（2）图层——存当前层——确定，地类信息（一般农田）提取成功！3、工作台——添加区文件——选择刚保存的区文件“一般农田.WP”。

（这步只是查看结果，与求面积无关，可不做）。

（二）分乡镇地类面积导出（一般农田的面积统计）1、MAPGIS主菜单——属性库——属性库管理2、文件——装入区文件3、属性——输出属性（因为MAPGIS不能直接统计面积，需要把面积属性输出，用Excel表格进行求和统计）4、选择输出文件、属性和输出格式（﹡.dbf），以及输出文件保存路径。

5、将输出文件“一般农田.dbf”，用Excel表格打开，或者直接将“一般农田.dbf”改为“一般农田.xls”；然后用Excel 表工具栏中的“数据”——“数据透视表”，导出各乡镇的一般农田面积。

Mapgis制图流程第一讲Cass或CAD中现状图的矢量化1、图片校正首先在CAD中插入需要校正的图片，选中，输入“align”命令，回车。

在图片上找两个点，输入正确坐标值。

再双击滚轮或输入“z空格e”,出现校正后图片，如下2、建立好所有地类的图层，全部保持封闭矢量化时建立好所有地类的图层，全部保持封闭，对于线状地物（单线的，在其特性的“厚度和标高”栏里，分别输入“地类”和“宽度”；双线的，保持封闭就行了）。

3、村名和地类代码矢量化完之后，输入各村名和地类代码，对于“村名”和“地类代码”，都可单独建立图层，也可对应放到村界和地类代码图层中。

4、错误检查检查是否闭合，用“检查悬挂点”程序进行：在命令栏里输入“appload”，点进悬挂点程序，输入jcxg，再回车。

若有悬挂存在时，选中对象，可看出土层中多一层（dan），点击对象的特性栏，圆点个数为悬挂点，可逐一进行修改。

修改完之后，应删除图层中的dan层。

5、保存格式把矢量化好的图保存为dxf文件。

6、文件转换打开图形编辑中的文件转换界面，如下：点击“I输入”中的“装入DXF”，选择要打开的文件提示“选择不转出的层”，把不需要转出的层选中，安OK即可再在“F文件”中换名存点和线。

保存到你建的新文件夹中。

当然这里涉及到需要校正的问题。

有2种方法：CAD中校正（不做介绍）和Mapgis中校正。

下面将会提到。

7、工艺流程第二讲Mapgis误差校正1、CAD和Mapgis坐标值位数关系一般情况下CAD中X坐标为8位，Y坐标为7位，而对应的Mapgis中X为6位，Y为5位数。

2、功能用途更进一步减小图形文件的变形，提高精度。

3、功能操作步骤如果第一讲没在CAD中校正，则打开“实用服务”中的“误差校正”界面，如下：打开你所要校正的线文件，在选中移动窗口移动到你觉得合适的位置。

然后点击“控制点”中的“控制点参数设置”，如图按“确定”。

再在“控制点”中点击“E选择采集文件“，界面如下按“确定“即可。

m精编g i s地类面积统计操作步骤文件编码（008-TTIG-UTITD-GKBTT-PUUTI-WYTUI-8256）实验二M A P G I S用于地类的面积统计一、各地类面积查询统计图形处理里的，输入编辑1、MAPGIS——装入或打开工程——点开“乡镇.wp”，让“乡镇.wp”处于编辑状态；2、工具栏——其他——区属性统计3、在弹出的“分类设置”对话框中，添加属性字段（如添加地类名称属性，表示按照各地类名称来统计），然后点击下一步；4、在弹出的“统计”对话框中的“统计字段”，选择“面积”，然后在“面积”正下方再点击统计。

这样就得到各地类的面积；5、如果添加的是其他属性字段（如添加规划分区属性，表示按照规划各分区来统计），按照步骤继续操作，就得到各规划分区面积。

二、分乡镇统计单个地类面积（如每个乡镇耕地面积）（一）提取地类区文件（地类信息，如耕地）1、选定地类信息（方法一）：工具栏——区编辑——统改参数——统改区参数选定地类信息（方法二）：（1）工具栏——检查——工作区属性检查——一般农地区，并点击“选择结果”，就会把所有一般农地区图斑选中；（2）常用工具栏——修改区参数——输入图层1002、把地类信息所在的100层，设为当前图层，并保存。

（1）图层——改变当前层——选择图层号100——确定（2）图层——存当前层——确定，地类信息（一般农田）提取成功！3、工作台——添加区文件——选择刚保存的区文件“一般农田.WP”。

（这步只是查看结果，与求面积无关，可不做）。

（二）分乡镇地类面积导出（一般农田的面积统计）1、MAPGIS主菜单——属性库——属性库管理2、文件——装入区文件3、属性——输出属性（因为MAPGIS不能直接统计面积，需要把面积属性输出，用Excel表格进行求和统计）4、选择输出文件、属性和输出格式（﹡.dbf），以及输出文件保存路径。

5、将输出文件“一般农田.dbf”，用Excel表格打开，或者直接将“一般农田.dbf”改为“一般农田.xls”；然后用Excel 表工具栏中的“数据”——“数据透视表”，导出各乡镇的一般农田面积。

地类计算与统计一、数据准备。

应用到的数据包括社界（DWG文件）和所求年份的现状图（Shape或GeoDatabase）DWG文件的注记的插入点（Text为左下角点）要落在对应的社界面上，这样才能保证数据转换后注记和面层的一一对应。

二、数据处理。

数据的处理主要包括数据的转换、点面属性连接、数据相交三个部分。

2.1数据转换2.1.1建立数据集（1）点击打开ArcCatalog程序，找合适的路径然后【右键】→新建→PersonalGeodatabase：▽（2）新建数据库后，【双击】进入数据库，【右键】→新建数据集→输入名称外，其余使用默认设置，不用修改，直接【下一步】，直到【完成】：▽输入数据集名称▽坐标系统选Unknown(未知),或者用【导入】选DWG文件的投影▽容限使用默认即可，点击【完成】▽2.1.2将DWG数据导入数据集！！首先必须确定DWG文件的路径没有中文名（D:\pssj\sj.dwg），否则导入会一片空白（1）【双击】进入数据集aaa，【右键】→【导入】→【要素类（多个）】（2）在【Input Features】中添加DWG文件的注记层（Annotation）和面层（Polygon）▽添加注记和面层，然后点【确定】导入▽2.1.3检查修改面层的拓扑！！面层可能存在裂缝和重叠错误，这样会带来计算面积的错误，因此要进行拓扑的检查（1）数据集aaa中，【右键】→【新建】→【拓扑】（2）前面两步使用默认直接【下一步】，选择要素的时候勾选面层然后【下一步】▽使用默认等级，然后【下一步】▽添加拓扑规则，规则选择【不能重叠】和【不能有缝隙】，分两次添加，然后【下一步】▽点击【完成】，然后选【是】验证拓扑▽（3）修改拓扑错误打开ArcMap，添加aaa_Topology，即可看到拓扑检查结果（红色部分）可以看出，面层存在重叠，不存在裂缝，修要修改重叠部分，采用挖空的方法▽【编辑器】→【开始编辑】→用【选择工具】（）选中重叠部分：▽【编辑器】→【裁切】（clip，可以将与选择部分有重叠的所有面擦除）▽直接【确定】，对所有重叠部分重复以上步骤▽在ArcMap工具栏位置【右键】→【拓扑】调出拓扑工具栏→【验证全部拓扑】重新验证拓扑看还有没有拓扑错误▽修改完没有拓扑问题后，【编辑器】→【保存编辑】→【停止编辑】▽拓扑错误已经消除，可以进行下一步操作！！如果导入DWG文件的线层，然后用线层构面的话，可以省略掉拓扑检查和修改这一步，操作会相对简单些。

m a p g i s地类面积统计操作步骤(总2页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除实验二 MAPGIS用于地类的面积统计一、各地类面积查询统计图形处理里的，输入编辑1、MAPGIS——装入或打开工程——点开“乡镇.wp”，让“乡镇.wp”处于编辑状态；2、工具栏——其他——区属性统计3、在弹出的“分类设置”对话框中，添加属性字段（如添加地类名称属性，表示按照各地类名称来统计），然后点击下一步；4、在弹出的“统计”对话框中的“统计字段”，选择“面积”，然后在“面积”正下方再点击统计。

这样就得到各地类的面积；5、如果添加的是其他属性字段（如添加规划分区属性，表示按照规划各分区来统计），按照步骤继续操作，就得到各规划分区面积。

二、分乡镇统计单个地类面积（如每个乡镇耕地面积）（一）提取地类区文件（地类信息，如耕地）1、选定地类信息（方法一）：工具栏——区编辑——统改参数——统改区参数选定地类信息（方法二）：（1）工具栏——检查——工作区属性检查——一般农地区，并点击“选择结果”，就会把所有一般农地区图斑选中；（2）常用工具栏——修改区参数——输入图层1002、把地类信息所在的100层，设为当前图层，并保存。

（1）图层——改变当前层——选择图层号100——确定（2）图层——存当前层——确定，地类信息（一般农田）提取成功！3、工作台——添加区文件——选择刚保存的区文件“一般农田.WP”。

（这步只是查看结果，与求面积无关，可不做）。

（二）分乡镇地类面积导出（一般农田的面积统计）1、MAPGIS主菜单——属性库——属性库管理2、文件——装入区文件3、属性——输出属性（因为MAPGIS不能直接统计面积，需要把面积属性输出，用Excel表格进行求和统计）4、选择输出文件、属性和输出格式（﹡.dbf），以及输出文件保存路径。

5、将输出文件“一般农田.dbf”，用Excel表格打开，或者直接将“一般农田.dbf”改为“一般农田.xls”；然后用Excel 表工具栏中的“数据”——“数据透视表”，导出各乡镇的一般农田面积。

arcgis计算范围内各地类面积
在ArcGIS中计算范围内各地类面积的详细步骤如下：
1.加载数据：你需要加载包含地类信息的矢量数据。

这些数据通常包括地类的边界和类型等信息。

2.选择分析工具：在ArcGIS的“工具箱”中找到“空间分析工具”。

这个工具可以帮助你进行面积计算和空间分析。

3.使用空间分析工具：在“空间分析工具”中，选择“区域分析”或“重分类”等工具。

这些工具可以帮助你根据地类类型对区域进行分类，并计算每个地类的面积。

4.设置参数：根据需要设置相关参数，如地类类型、面积单位等。

确保这些参数符合你的需求和数据格式。

5.运行分析：运行分析工具，ArcGIS将根据你设置的参数对数据进行处理，并生成包含各地类面积的结果。

6.查看结果：在结果窗口中，你可以查看每个地类的面积，以及总面积等信息。

这些信息可以帮助你了解范围内各地类的分布和面积情况。

m a p g i s地类面积统计操作步骤SANY GROUP system office room 【SANYUA16H-实验二M A P G I S用于地类的面积统计一、各地类面积查询统计图形处理里的，输入编辑1、MAPGIS——装入或打开工程——点开“乡镇.wp”，让“乡镇.wp”处于编辑状态；2、工具栏——其他——区属性统计3、在弹出的“分类设置”对话框中，添加属性字段（如添加地类名称属性，表示按照各地类名称来统计），然后点击下一步；4、在弹出的“统计”对话框中的“统计字段”，选择“面积”，然后在“面积”正下方再点击统计。

这样就得到各地类的面积；5、如果添加的是其他属性字段（如添加规划分区属性，表示按照规划各分区来统计），按照步骤继续操作，就得到各规划分区面积。

二、分乡镇统计单个地类面积（如每个乡镇耕地面积）（一）提取地类区文件（地类信息，如耕地）1、选定地类信息（方法一）：工具栏——区编辑——统改参数——统改区参数选定地类信息（方法二）：（1）工具栏——检查——工作区属性检查——一般农地区，并点击“选择结果”，就会把所有一般农地区图斑选中；（2）常用工具栏——修改区参数——输入图层1002、把地类信息所在的100层，设为当前图层，并保存。

（1）图层——改变当前层——选择图层号100——确定（2）图层——存当前层——确定，地类信息（一般农田）提取成功！3、工作台——添加区文件——选择刚保存的区文件“一般农田.WP”。

（这步只是查看结果，与求面积无关，可不做）。

（二）分乡镇地类面积导出（一般农田的面积统计）1、MAPGIS主菜单——属性库——属性库管理2、文件——装入区文件3、属性——输出属性（因为MAPGIS不能直接统计面积，需要把面积属性输出，用Excel表格进行求和统计）4、选择输出文件、属性和输出格式（﹡.dbf），以及输出文件保存路径。

5、将输出文件“一般农田.dbf”，用Excel表格打开，或者直接将“一般农田.dbf”改为“一般农田.xls”；然后用Excel表工具栏中的“数据”——“数据透视表”，导出各乡镇的一般农田面积。
