实验二_MAPGIS地类面积统计

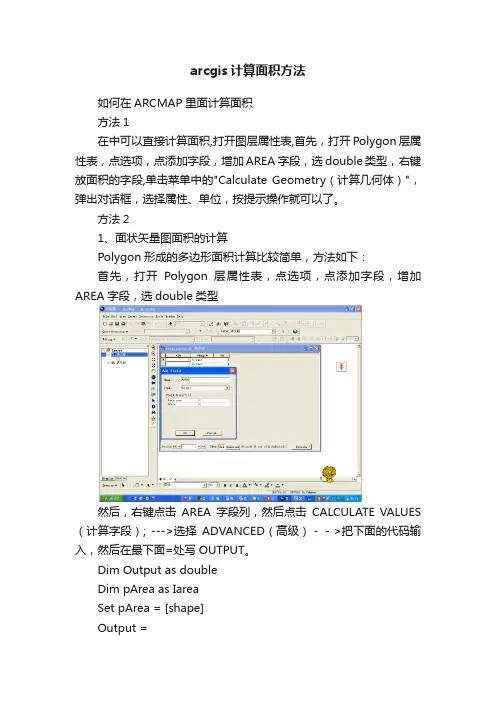

arcgis计算面积方法
如何在ARCMAP里面计算面积
方法1
在中可以直接计算面积,打开图层属性表,首先，打开Polygon层属性表，点选项，点添加字段，增加AREA 字段，选double类型，右键放面积的字段,单击菜单中的"Calculate Geometry（计算几何体）"，弹出对话框，选择属性、单位，按提示操作就可以了。

方法2
1、面状矢量图面积的计算
Polygon形成的多边形面积计算比较简单，方法如下：
首先，打开Polygon层属性表，点选项，点添加字段，增加AREA字段，选double类型
然后，右键点击AREA字段列，然后点击CALCULATE VALUES （计算字段）; --->选择ADVANCED（高级）－－>把下面的代码输入，然后在最下面=处写OUTPUT。

Dim Output as double
Dim pArea as Iarea
Set pArea = [shape]
Output =
最后，点OK就计算出了Polygon层所有多边形的面积。

2、线状矢量图面积计算
Polyline形成的多边形，要先进行拓扑才能计算面积，方法如下：首先，打开ArcT oolbox, 将Polyline层的Shapefile文件转成Coverage文件，并进行拓扑。

然后，将拓扑好的Coverage文件转成Shapefile文件。

最后，在ArcMap中调入面状的Shapefile文件，面积就计算出来了，打开属性表查看就是了。

方法3
如果shape文件有真实的坐标,把shape转化为geodatabase中的feature class，面积字段就直接出来了。

实验二MAPGIS用于地类的面积统计一、各地类面积查询统计图形处理里的，输入编辑1、MAPGIS——装入或打开工程——点开“乡镇.wp”，让“乡镇.wp”处于编辑状态；2、工具栏——其他——区属性统计3、在弹出的“分类设置”对话框中，添加属性字段（如添加地类名称属性，表示按照各地类名称来统计），然后点击下一步；4、在弹出的“统计”对话框中的“统计字段”，选择“面积”，然后在“面积”正下方再点击统计。

这样就得到各地类的面积；5、如果添加的是其他属性字段（如添加规划分区属性，表示按照规划各分区来统计），按照步骤继续操作，就得到各规划分区面积。

二、分乡镇统计单个地类面积（如每个乡镇耕地面积）（一）提取地类区文件（地类信息，如耕地）1、选定地类信息（方法一）：工具栏——区编辑——统改参数——统改区参数选定地类信息（方法二）：（1）工具栏——检查——工作区属性检查——一般农地区，并点击“选择结果”，就会把所有一般农地区图斑选中；（2）常用工具栏——修改区参数——输入图层1002、把地类信息所在的100层，设为当前图层，并保存。

（1）图层——改变当前层——选择图层号100——确定（2）图层——存当前层——确定，地类信息（一般农田）提取成功！3、工作台——添加区文件——选择刚保存的区文件“一般农田.WP”。

（这步只是查看结果，与求面积无关，可不做）。

（二）分乡镇地类面积导出（一般农田的面积统计）1、MAPGIS主菜单——属性库——属性库管理2、文件——装入区文件3、属性——输出属性（因为MAPGIS不能直接统计面积，需要把面积属性输出，用Excel表格进行求和统计）4、选择输出文件、属性和输出格式（﹡.dbf），以及输出文件保存路径。

5、将输出文件“一般农田.dbf”，用Excel表格打开，或者直接将“一般农田.dbf”改为“一般农田.xls”；然后用Excel 表工具栏中的“数据”——“数据透视表”，导出各乡镇的一般农田面积。

实验二MAPGIS用于地类的面积统计一、各地类面积查询统计图形处理里的，输入编辑1、MAPGIS——装入或打开工程——点开“乡镇.wp”，让“乡镇.wp”处于编辑状态；2、工具栏——其他——区属性统计3、在弹出的“分类设置”对话框中，添加属性字段（如添加地类名称属性，表示按照各地类名称来统计），然后点击下一步；4、在弹出的“统计”对话框中的“统计字段”，选择“面积”，然后在“面积”正下方再点击统计。

这样就得到各地类的面积；5、如果添加的是其他属性字段（如添加规划分区属性，表示按照规划各分区来统计），按照步骤继续操作，就得到各规划分区面积。

二、分乡镇统计单个地类面积（如每个乡镇耕地面积）（一）提取地类区文件（地类信息，如耕地）1、选定地类信息（方法一）：工具栏——区编辑——统改参数——统改区参数选定地类信息（方法二）：（1）工具栏——检查——工作区属性检查——一般农地区，并点击“选择结果”，就会把所有一般农地区图斑选中；（2）常用工具栏——修改区参数——输入图层1002、把地类信息所在的100层，设为当前图层，并保存。

（1）图层——改变当前层——选择图层号100——确定（2）图层——存当前层——确定，地类信息（一般农田）提取成功！3、工作台——添加区文件——选择刚保存的区文件“一般农田.WP”。

（这步只是查看结果，与求面积无关，可不做）。

（二）分乡镇地类面积导出（一般农田的面积统计）1、MAPGIS主菜单——属性库——属性库管理2、文件——装入区文件3、属性——输出属性（因为MAPGIS不能直接统计面积，需要把面积属性输出，用Excel表格进行求和统计）4、选择输出文件、属性和输出格式（﹡.dbf），以及输出文件保存路径。

5、将输出文件“一般农田.dbf”，用Excel表格打开，或者直接将“一般农田.dbf”改为“一般农田.xls”；然后用Excel 表工具栏中的“数据”——“数据透视表”，导出各乡镇的一般农田面积。

计算机制图实验报告系别：国土资源系班级：土管082班学号：083932232姓名：喻鑫提交时间：2011年6月26日新疆农业大学经济与管理学院一、实验目的此次实验的目的在于，学会使用MapGIS软件，掌握土地资源调查与评价基本原理与方法，并掌握如何利用MapGIS软件编制土地资源调查与评价部分成果图件，和局部数据库建设与面积量算的步骤，为今后更深入的学习专业知识打下坚实的基础。

二、实验内容1、前期准备：阅读相关资料和实验步骤，制定实验计划。

2、学习阶段：在课堂上，认真听老师使用投影讲解操作的具体步骤，记录详细的笔记。

3、实际操作：严格按照操作步骤，使用MapGIS软件完成某县土地利用现状图的编制。

4、提交实验成果图及相关文件，编写实验报告。

三、实验操作过程1、启动MapGis，设置工作目录和系统库目录。

2、将JPEG格式的图像文件转换为格式为msi的底图文件（1）打开图像处理下的图像分析子系统。

（2）点击文件菜单下的数据输入。

（3）在弹出的对话框中，将转换数据类型选为“JPEG文件”。

再点击添加文件按钮，选择要转换的图像文件（JPEG格式），然后点击转换按钮，完成转换。

3、制作图框文件（1）点击主菜单--实用服务--投影变换，进入编辑窗口。

（2）制作1:1000的图框。

点击系列标准图框，在弹出的菜单中点击生成1:1000标准图框。

（3）在弹出的对话框中，设置图幅名称为“某县土地利用现状图”，将图框文件名设置为“TK.w?”。

点击确定之后得到所需图框。

（4）点击复位窗口，在弹出的对话框中选择所有选项，再点确定。

（5）保存图框文件，结束编辑。

4、为MSI格式的图像文件添加控制点：（1）点击图像处理--图像分析，进入添加控制点界面。

（2）点击文件菜单下的打开影像，选择MSI格式的底图。

（3）点击镶嵌融合菜单下的“打开参照文件”，并选择“参照线文件”，选择图框文件中的线文件（.WL结尾）。

（4）点击镶嵌融合下的添加控制点，进行控制点的添加。

计算机制图实验报告系别：国土资源系班级：土管082班学号：083932232姓名：喻鑫提交时间：2011年6月26日新疆农业大学经济与管理学院一、实验目的此次实验的目的在于，学会使用MapGIS软件，掌握土地资源调查与评价基本原理与方法，并掌握如何利用MapGIS软件编制土地资源调查与评价部分成果图件，和局部数据库建设与面积量算的步骤，为今后更深入的学习专业知识打下坚实的基础。

二、实验内容1、前期准备：阅读相关资料和实验步骤，制定实验计划。

2、学习阶段：在课堂上，认真听老师使用投影讲解操作的具体步骤，记录详细的笔记。

3、实际操作：严格按照操作步骤，使用MapGIS软件完成某县土地利用现状图的编制。

4、提交实验成果图及相关文件，编写实验报告。

三、实验操作过程1、启动MapGis，设置工作目录和系统库目录。

2、将JPEG格式的图像文件转换为格式为msi的底图文件（1）打开图像处理下的图像分析子系统。

（2）点击文件菜单下的数据输入。

（3）在弹出的对话框中，将转换数据类型选为“JPEG文件”。

再点击添加文件按钮，选择要转换的图像文件（JPEG格式），然后点击转换按钮，完成转换。

3、制作图框文件（1）点击主菜单--实用服务--投影变换，进入编辑窗口。

（2）制作1:1000的图框。

点击系列标准图框，在弹出的菜单中点击生成1:1000标准图框。

（3）在弹出的对话框中，设置图幅名称为“某县土地利用现状图”，将图框文件名设置为“TK.w?”。

点击确定之后得到所需图框。

（4）点击复位窗口，在弹出的对话框中选择所有选项，再点确定。

（5）保存图框文件，结束编辑。

4、为MSI格式的图像文件添加控制点：（1）点击图像处理--图像分析，进入添加控制点界面。

（2）点击文件菜单下的打开影像，选择MSI格式的底图。

（3）点击镶嵌融合菜单下的“打开参照文件”，并选择“参照线文件”，选择图框文件中的线文件（.WL结尾）。

（4）点击镶嵌融合下的添加控制点，进行控制点的添加。

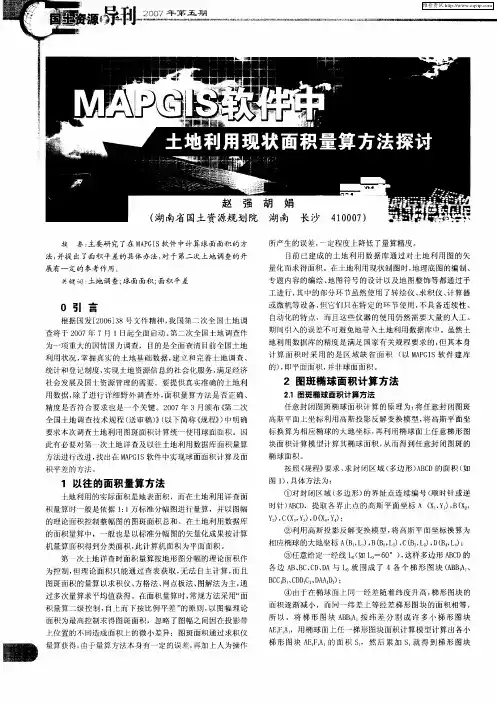

浅谈利用MAPGIS进行数字化地形图图斑面积的量算【摘要】本文旨在探讨利用MAPGIS软件进行数字化地形图图斑面积的量算方法。

文章首先介绍了MAPGIS软件的特点和优势，然后详细阐述了数字化地形图图斑面积量算的步骤，包括数据准备、面积量算方法和精度评定等内容。

通过对MAPGIS软件的应用，可以更加准确和高效地完成地形图图斑面积的量算工作。

本文对利用MAPGIS进行数字化地形图图斑面积量算的优缺点进行了总结和讨论，并提出了进一步改进的建议。

通过本文的探讨，有助于读者更好地了解和应用MAPGIS软件进行数字化地形图图斑面积的量算工作，提高工作效率和精度。

【关键词】MAPGIS软件介绍, 数字化地形图图斑面积量算的步骤, 数据准备, 面积量算方法, 精度评定, 引言, 结论.1. 引言1.1 引言地形图是反映地球地表形态和自然地貌等地理信息的专题地图，具有重要的科研和应用价值。

而数字化地形图图斑面积的量算是利用地理信息系统进行空间分析和计算的重要内容之一。

MAPGIS是一款专业的地理信息系统软件，具有强大的功能和灵活的操作性，可以用于各种地理空间数据的处理和分析。

利用MAPGIS进行数字化地形图图斑面积的量算，能够提高工作效率和准确性，为地理信息科学研究提供重要支持。

本文将介绍MAPGIS软件的基本特点和功能，以及数字化地形图图斑面积量算的具体步骤。

需要进行数据准备，包括地形图数据的获取和处理；然后进行面积量算，采用不同的方法进行计算；最后对结果进行精度评定，确保计算结果的可靠性和准确性。

通过本文的介绍和讲解，读者将能够了解如何利用MAPGIS进行数字化地形图图斑面积的量算，为地理信息科学研究和实际应用提供参考和帮助。

2. 正文2.1 MAPGIS软件介绍MAPGIS是一款专业的地理信息系统软件，具有强大的数据处理和空间分析功能。

该软件提供了丰富的地图绘制、数据编辑、空间分析和地图输出等功能，使用户能够高效地进行地理信息数据的管理和分析。

实验二MAPGIS用于地类的面积统计一、各地类面积查询统计1、MAPGIS——装入或打开工程——点开“乡镇.wp”，让“乡镇.wp”处于编辑状态；2、工具栏——其他——区属性统计3、在弹出的“分类设置”对话框中，添加属性字段（如添加地类名称属性，表示按照各地类名称来统计），然后点击下一步；4、在弹出的“统计”对话框中的“统计字段”，选择“面积”，然后在“面积”正下方再点击统计。

这样就得到各地类的面积；5、如果添加的是其他属性字段（如添加规划分区属性，表示按照规划各分区来统计），按照步骤继续操作，就得到各规划分区面积。

二、分乡镇统计单个地类面积（如每个乡镇耕地面积）（一）提取地类区文件（地类信息，如耕地）1、选定地类信息（方法一）：工具栏——区编辑——统改参数——统改区参数选定地类信息（方法二）：（1）工具栏——检查——工作区属性检查——一般农地区，并点击“选择结果”，就会把所有一般农地区图斑选中；（2）常用工具栏——修改区参数——输入图层1002、把地类信息所在的100层，设为当前图层，并保存。

（1）图层——改变当前层——选择图层号100——确定（2）图层——存当前层——确定，地类信息（一般农田）提取成功！3、工作台——添加区文件——选择刚保存的区文件“一般农田.WP”。

（这步只是查看结果，与求面积无关，可不做）。

（二）分乡镇地类面积导出（一般农田的面积统计）1、MAPGIS主菜单——属性库——属性库管理2、文件——装入区文件3、属性——输出属性（因为MAPGIS不能直接统计面积，需要把面积属性输出，用Excel表格进行求和统计）4、选择输出文件、属性和输出格式（﹡.dbf），以及输出文件保存路径。

5、将输出文件“一般农田.dbf”，用Excel表格打开，或者直接将“一般农田.dbf”改为“一般农田.xls”；然后用Excel 表工具栏中的“数据”——“数据透视表”，导出各乡镇的一般农田面积。

然后统计得到分乡镇的一般农田面积三、所有地类的分乡镇面积统计（一）把所有地类的区文件乡镇wp装入，进行各地类的面积统计1、MAPGIS主菜单——属性库——属性库管理2、文件——装入区文件3、属性——输出属性（因为MAPGIS不能直接统计面积，需要把属性输出，用Excel表格进行求和统计）。

地类计算与统计一、数据准备。
