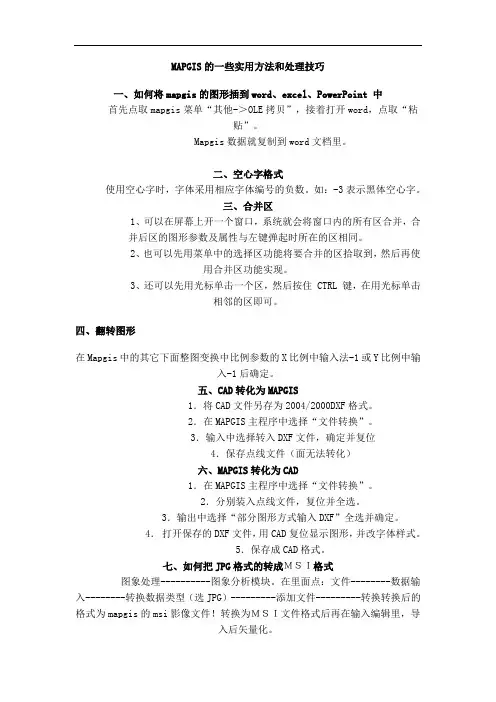

mapgis的一些实用方法和处理技巧

一、如何将mapgis的图形插到word、excel、PowerPoint中首先点取mapgis菜单“其他拷贝”，接着打开word，点取“粘贴”。

Mapgis数据就复制到word文档里。

二、空心字格式使用空心字时，字体采用相应字体编号的负数。

如：-3表示黑体空心字。

三、合并区1、可以在屏幕上开一个窗口，系统就会将窗口内的所有区合并，合并后区的图形参数及属性与左键弹起时所在的区相同。

2、也可以先用菜单中的选择区功能将要合并的区拾取到，然后再使用合并区功能实现。

3、还可以先用光标单击一个区，然后按住CTRL键，在用光标单击相邻的区即可。

四、翻转图形在Mapgis中的其它下面整图变换中比例参数的X比例中输入法-1或Y 比例中输入-1l 后确定。

五、CAD转化为MAPGIS1．将CAD文件另存为2004／2000 DXF格式。

2．在MAPGIS主程序中选择“文件转换”。

3．输入中选择转入DXF文件，确定并复位4．保存点线文件（面无法转化）六、MAPGIS转化为CAD1．在MAPGIS主程序中选择“文件转换"。

2．分别装入点线文件，复位并全选。

3．输出中选择“部分图形方式输入DXF”全选并确定。

4．打开保存的DXF文件，用CAD复位显示图形，并改字体样式。

5．保存成CAD格式。

七、如何把JPG格式的转成MSI 格式图象处理………图象分析模块。

在里面点：文件……数据输入……转换数据类型(选JPG)………添加文件………转换转换后的格式为mapgis的msi影像文件!转换为MSI文件格式后再在输入编辑里，导入后矢量化。

八、在电脑里如何做剖面图，不用手画，而且精度更高l1、先把MAPGIS图生成JPG格式，在PHOTOSHOP中图像一图像太小一文挡大小中输入经过变化后的宽度和高度数字(根据剖面图的比例和JPG图的比例关系得出)；然后按需要裁剪，以减少图形的所占内存；2、裁剪后旋转使剖面线处于水平位置；3、在MAPGIS中插入裁剪旋转后光栅文件，新建线和点文件，以剖面线为水平的X轴，而垂直X轴的线为Y轴，以剖面线起点的位置为坐标原点，以剖面线起点的高程为起始Y 轴刻度，在X和Y轴上标上相对应比例尺的刻度。

mapgis的一些实用方法和处理技巧mapgis的一些实用方法和处理技巧一、如何将mapgis的图形插到word、excel、PowerPoint 中首先点取mapgis菜单“其他-＞OLE拷贝”，接着打开word，点取“粘贴”。

Mapgis数据就复制到word文档里。

二、空心字格式使用空心字时，字体采用相应字体编号的负数。

如：-3表示黑体空心字。

三、合并区1、可以在屏幕上开一个窗口，系统就会将窗口内的所有区合并，合并后区的图形参数及属性与左键弹起时所在的区相同。

2、也可以先用菜单中的选择区功能将要合并的区拾取到，然后再使用合并区功能实现。

3、还可以先用光标单击一个区，然后按住 CTRL 键，在用光标单击相邻的区即可。

四、翻转图形在Mapgis中的其它下面整图变换中比例参数的X比例中输入法-1或Y比例中输入-1后确定。

五、CAD转化为MAPGIS1．将CAD文件另存为2004/2000DXF格式。

2．在MAPGIS主程序中选择“文件转换”。

3．输入中选择转入DXF文件，确定并复位4．保存点线文件（面无法转化）六、MAPGIS转化为CAD1．在MAPGIS主程序中选择“文件转换”。

2．分别装入点线文件，复位并全选。

3．输出中选择“部分图形方式输入DXF”全选并确定。

4．打开保存的DXF文件，用CAD复位显示图形，并改字体样式。

5．保存成CAD格式。

七、如何把JPG格式的转成ＭＳＩ格式图象处理----------图象分析模块。

在里面点：文件--------数据输入--------转换数据类型（选JPG）---------添加文件---------转换转换后的格式为mapgis的msi影像文件！转换为ＭＳＩ文件格式后再在输入编辑里，导入后矢量化。

八、在电脑里如何做剖面图，不用手画，而且精度更高！1、先把MAPGIS图生成JPG格式，在PHOTOSHOP中图像—图像大小—文挡大小中输入经过变化后的宽度和高度数字（根据剖面图的比例和JPG图的比例关系得出）；然后按需要裁剪，以减少图形的所占内存；2、裁剪后旋转使剖面线处于水平位置；3、在MAPGIS中插入裁剪旋转后光栅文件，新建线和点文件，以剖面线为水平的X轴，画垂直X轴的线为Y轴，以剖面线起点的位置为坐标原点，以剖面线起点的高程为起始Y轴刻度，在X和Y轴上标上相对应比例尺的刻度。

MAPGIS的一些实用方法和处理技巧一、如何将mapgis的图形插到word、excel、PowerPoint 中首先点取mapgis菜单“其他-＞OLE拷贝”，接着打开word，点取“粘贴”。

Mapgis数据就复制到word文档里。

二、空心字格式使用空心字时，字体采用相应字体编号的负数。

如：-3表示黑体空心字。

三、合并区1、可以在屏幕上开一个窗口，系统就会将窗口内的所有区合并，合并后区的图形参数及属性与左键弹起时所在的区相同。

2、也可以先用菜单中的选择区功能将要合并的区拾取到，然后再使用合并区功能实现。

3、还可以先用光标单击一个区，然后按住 CTRL 键，在用光标单击相邻的区即可。

四、翻转图形在Mapgis中的其它下面整图变换中比例参数的X比例中输入法-1或Y比例中输入-1后确定。

五、CAD转化为MAPGIS1．将CAD文件另存为2004/2000DXF格式。

2．在MAPGIS主程序中选择“文件转换”。

3．输入中选择转入DXF文件，确定并复位4．保存点线文件（面无法转化）六、MAPGIS转化为CAD1．在MAPGIS主程序中选择“文件转换”。

2．分别装入点线文件，复位并全选。

3．输出中选择“部分图形方式输入DXF”全选并确定。

4．打开保存的DXF文件，用CAD复位显示图形，并改字体样式。

5．保存成CAD格式。

七、如何把JPG格式的转成ＭＳＩ格式图象处理----------图象分析模块。

在里面点：文件--------数据输入--------转换数据类型（选JPG）---------添加文件---------转换转换后的格式为mapgis的msi影像文件！转换为ＭＳＩ文件格式后再在输入编辑里，导入后矢量化。

八、在电脑里如何做剖面图，不用手画，而且精度更高！1、先把MAPGIS图生成JPG格式，在PHOTOSHOP中图像—图像大小—文挡大小中输入经过变化后的宽度和高度数字（根据剖面图的比例和JPG图的比例关系得出）；然后按需要裁剪，以减少图形的所占内存；2、裁剪后旋转使剖面线处于水平位置；3、在MAPGIS中插入裁剪旋转后光栅文件，新建线和点文件，以剖面线为水平的X轴，画垂直X轴的线为Y轴，以剖面线起点的位置为坐标原点，以剖面线起点的高程为起始Y轴刻度，在X和Y轴上标上相对应比例尺的刻度。

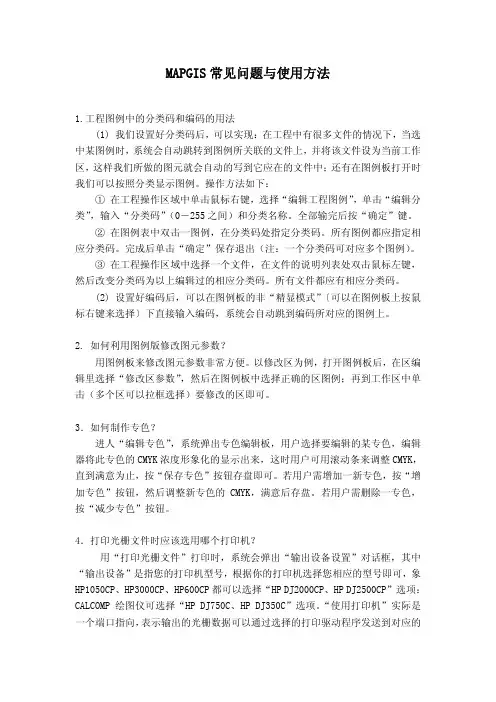

MAPGIS常见问题与使用方法1.工程图例中的分类码和编码的用法(1) 我们设置好分类码后，可以实现：在工程中有很多文件的情况下，当选中某图例时，系统会自动跳转到图例所关联的文件上，并将该文件设为当前工作区，这样我们所做的图元就会自动的写到它应在的文件中；还有在图例板打开时我们可以按照分类显示图例。

操作方法如下：① 在工程操作区域中单击鼠标右键，选择“编辑工程图例”，单击“编辑分类”，输入“分类码”（0－255之间）和分类名称。

全部输完后按“确定”键。

② 在图例表中双击一图例，在分类码处指定分类码。

所有图例都应指定相应分类码。

完成后单击“确定”保存退出（注：一个分类码可对应多个图例）。

③ 在工程操作区域中选择一个文件，在文件的说明列表处双击鼠标左键，然后改变分类码为以上编辑过的相应分类码。

所有文件都应有相应分类码。

(2) 设置好编码后，可以在图例板的非“精显模式”〔可以在图例板上按鼠标右键来选择〕下直接输入编码，系统会自动跳到编码所对应的图例上。

2. 如何利用图例版修改图元参数？用图例板来修改图元参数非常方便。

以修改区为例，打开图例板后，在区编辑里选择“修改区参数”，然后在图例板中选择正确的区图例；再到工作区中单击（多个区可以拉框选择）要修改的区即可。

3．如何制作专色？进人“编辑专色”，系统弹出专色编辑板，用户选择要编辑的某专色，编辑器将此专色的CMYK浓度形象化的显示出来，这时用户可用滚动条来调整CMYK，直到满意为止，按“保存专色”按钮存盘即可。

若用户需增加一新专色，按“增加专色”按钮，然后调整新专色的CMYK，满意后存盘。

若用户需删除一专色，按“减少专色”按钮。

4．打印光栅文件时应该选用哪个打印机？用“打印光栅文件”打印时，系统会弹出“输出设备设置”对话框，其中“输出设备”是指您的打印机型号，根据你的打印机选择您相应的型号即可，象HP1050CP、HP3000CP、HP600CP都可以选择“HP DJ2000CP、HP DJ2500CP”选项：CALCOMP绘图仪可选择“HP DJ750C、HP DJ350C”选项。

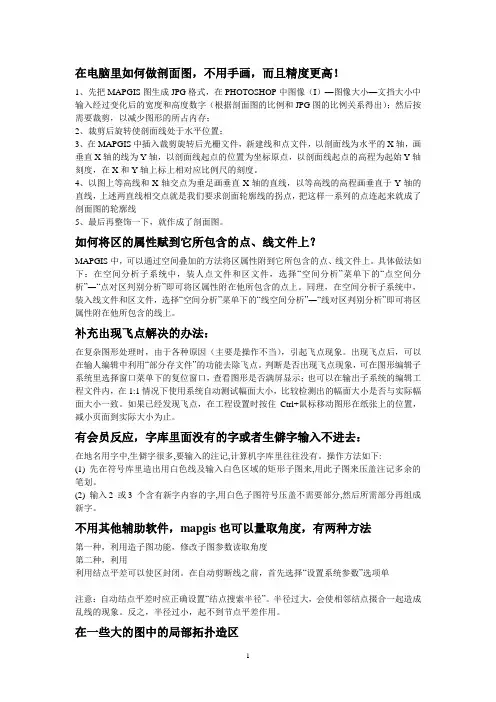

在电脑里如何做剖面图，不用手画，而且精度更高！1、先把MAPGIS图生成JPG格式，在PHOTOSHOP中图像（I）—图像大小—文挡大小中输入经过变化后的宽度和高度数字（根据剖面图的比例和JPG图的比例关系得出）；然后按需要裁剪，以减少图形的所占内存；2、裁剪后旋转使剖面线处于水平位置；3、在MAPGIS中插入裁剪旋转后光栅文件，新建线和点文件，以剖面线为水平的X轴，画垂直X轴的线为Y轴，以剖面线起点的位置为坐标原点，以剖面线起点的高程为起始Y轴刻度，在X和Y轴上标上相对应比例尺的刻度。

4、以图上等高线和X轴交点为垂足画垂直X轴的直线，以等高线的高程画垂直于Y轴的直线，上述两直线相交点就是我们要求剖面轮廓线的拐点，把这样一系列的点连起来就成了剖面图的轮廓线5、最后再整饰一下，就作成了剖面图。

如何将区的属性赋到它所包含的点、线文件上？MAPGIS中，可以通过空间叠加的方法将区属性附到它所包含的点、线文件上。

具体做法如下：在空间分析子系统中，装人点文件和区文件，选择―空间分析‖菜单下的―点空间分析‖――点对区判别分析‖即可将区属性附在他所包含的点上。

同理，在空间分析子系统中，装入线文件和区文件，选择―空间分析‖菜单下的―线空间分析‖――线对区判别分析‖即可将区属性附在他所包含的线上。

补充出现飞点解决的办法：在复杂图形处理时，由于各种原因（主要是操作不当），引起飞点现象。

出现飞点后，可以在输人编辑中利用―部分存文件‖的功能去除飞点。

判断是否出现飞点现象，可在图形编辑子系统里选择窗口菜单下的复位窗口，查看图形是否满屏显示；也可以在输出子系统的编辑工程文件内，在1:1情况下使用系统自动测试幅面大小，比较检测出的幅面大小是否与实际幅面大小一致。

如果已经发现飞点，在工程设置时按住Ctrl+鼠标移动图形在纸张上的位置，减小页面到实际大小为止。

有会员反应，字库里面没有的字或者生僻字输入不进去：在地名用字中,生僻字很多,要输入的注记,计算机字库里往往没有。

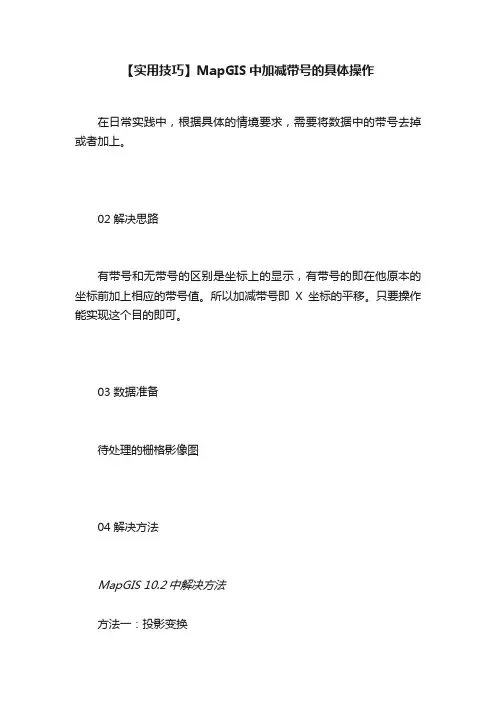

【实用技巧】MapGIS中加减带号的具体操作在日常实践中，根据具体的情境要求，需要将数据中的带号去掉或者加上。

02解决思路有带号和无带号的区别是坐标上的显示，有带号的即在他原本的坐标前加上相应的带号值。

所以加减带号即X坐标的平移。

只要操作能实现这个目的即可。

03数据准备待处理的栅格影像图04解决方法MapGIS 10.2中解决方法方法一：投影变换①设置投影参照系：在投影变换之前，我们需要先了解一下，我们所需要用到的投影参照系。

有带号的投影参照系和无带号的投影参照系的差别在于它们的投影东偏值的差异。

有带号的投影东偏为“带号+500000”，无带号的为0。

系统里是自带这些投影参照系的，我们也可以自己进行设置。

在选择目的参照系时，点击新建投影坐标系，或者在GDBCatalog中，新建投影坐标系。

选择相应的投影类型，输入其中央经线，去带号投影不需要设置投影东偏，加带号投影则需要把投影东偏设置成“带号+500000”，水平比例尺为1时，长度单位为米；地理坐标系可新建可选择，设置相应的椭球信息。

设置完成后点击确定，投影参照系设置完毕。

②点击工具—投影变换—批量投影，进入批量投影的界面，目的参照系选择我们刚刚建好的投影参照系，给定目的数据名，及目的数据目录，点击投影按钮即可。

方法二：校正①选择栅格编辑—非标准图幅校正，在弹出的对话框中选择图层，点击确定，进入非标准校正的界面。

②点击取图像的四个顶点为控制点，将参照点X坐标里的代表带号的数字删除（加带号添加上）。

点击，在校正参数设置里给定一个输出路径，点击确定进行校正，这样校正出的图就是去掉带号的图。

方法三：整图变换选择通用编辑—整图变换—整图变换（键盘输入）。

在弹出的对话框设置X的位移量“±带号+000000”。

去带号是负值，加带号就是正值。

方法四：栅格范围修改选择栅格编辑—栅格范围修改，将左上角X坐标前38删除（加带号即添加上38即可）整图变换和栅格范围修改较前两种去带号的方法来说，要简单快捷一些，可优先选择这两种。

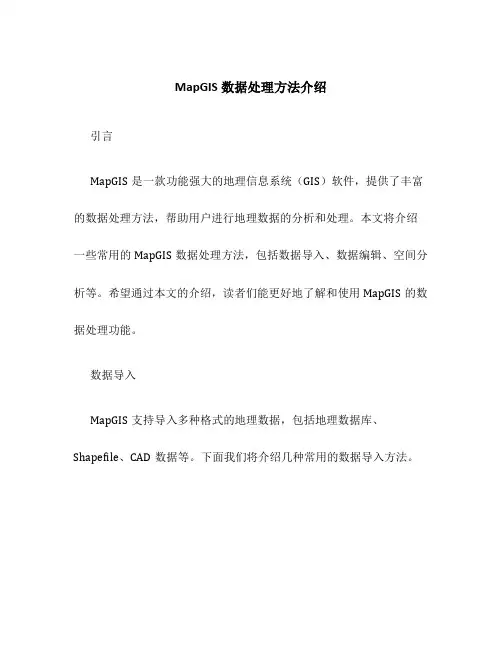

MapGIS数据处理方法介绍引言MapGIS是一款功能强大的地理信息系统（GIS）软件，提供了丰富的数据处理方法，帮助用户进行地理数据的分析和处理。

本文将介绍一些常用的MapGIS数据处理方法，包括数据导入、数据编辑、空间分析等。

希望通过本文的介绍，读者们能更好地了解和使用MapGIS的数据处理功能。

数据导入MapGIS支持导入多种格式的地理数据，包括地理数据库、Shapefile、CAD数据等。

下面我们将介绍几种常用的数据导入方法。

导入地理数据库要导入地理数据库，首先需要在MapGIS中创建一个新的地理数据库，并设置数据库类型和连接信息。

然后，选择要导入的数据表，在数据导入向导中选择数据库类型和连接信息，并设置导入选项。

最后，点击导入按钮，等待MapGIS将数据导入到地理数据库中。

导入Shapefile要导入Shapefile，首先需要在MapGIS中创建一个新的地理数据集。

然后，选择要导入的Shapefile文件，在数据导入向导中设置坐标系统和投影信息，并设置导入选项。

最后，点击导入按钮，等待MapGIS将Shapefile导入到地理数据集中。

导入CAD数据要导入CAD数据，首先需要在MapGIS中创建一个新的地理数据集。

然后，选择要导入的CAD文件，在数据导入向导中设置坐标系统和投影信息，并设置导入选项。

最后，点击导入按钮，等待MapGIS将CAD数据导入到地理数据集中。

数据编辑MapGIS提供了丰富的数据编辑工具，帮助用户对地理数据进行编辑和更新。

下面我们将介绍几种常用的数据编辑方法。

添加图层要添加图层，首先需要在MapGIS中打开一个地理数据集。

然后，点击添加图层按钮，在图层管理器中选择要添加的图层类型和数据源。

最后，点击确定按钮，MapGIS将把选定的图层添加到地理数据集中。

修改图层属性要修改图层属性，可以在图层属性对话框中对图层的各个属性进行设置和修改。

例如，可以设置图层的名称、符号、标注等。

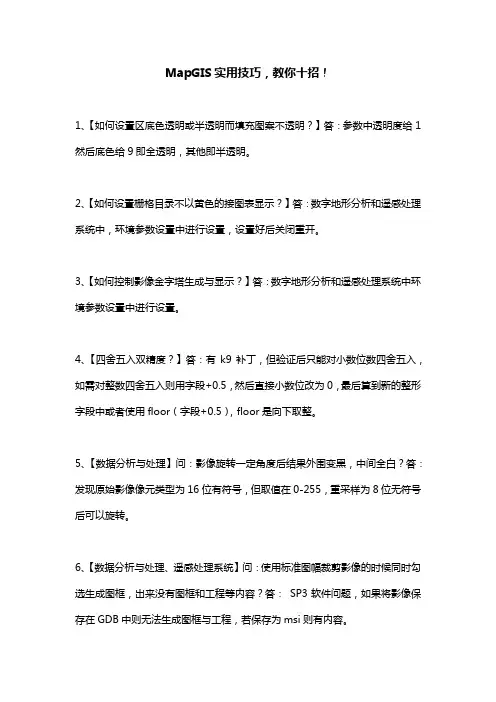

MapGIS实用技巧，教你十招！1、【如何设置区底色透明或半透明而填充图案不透明？】答：参数中透明度给1 然后底色给9即全透明，其他即半透明。

2、【如何设置栅格目录不以黄色的接图表显示？】答：数字地形分析和遥感处理系统中，环境参数设置中进行设置，设置好后关闭重开。

3、【如何控制影像金字塔生成与显示？】答：数字地形分析和遥感处理系统中环境参数设置中进行设置。

4、【四舍五入双精度？】答：有k9补丁，但验证后只能对小数位数四舍五入，如需对整数四舍五入则用字段+0.5，然后直接小数位改为0，最后算到新的整形字段中或者使用floor（字段+0.5），floor是向下取整。

5、【数据分析与处理】问：影像旋转一定角度后结果外围变黑，中间全白？答：发现原始影像像元类型为16位有符号，但取值在0-255，重采样为8位无符号后可以旋转。

6、【数据分析与处理、遥感处理系统】问：使用标准图幅裁剪影像的时候同时勾选生成图框，出来没有图框和工程等内容？答：SP3软件问题，如果将影像保存在GDB中则无法生成图框与工程，若保存为msi则有内容。

7、【遥感处理系统】问：对栅格数据进行投影变换的时候提示分辨率有误，修改后任然提示？答：该加密狗不支持栅格投影灯功能，使用支持此功能的加密狗即可。

8、【mapgis转shape后线型颜色丢失，注记怎么转到shape？】答：shape 文件中只记录空间拓扑结构与关系，并不记录符号与颜色等信息，需要在ArcGIS 中打开数据进行符号颜色化处理并保存lyr文件来记录。

9、【影像旋转一定角度后结果外围变黑，中间全白，是怎么回事？】答：发现原始影像像元类型为16位有符号，但取值在0-255，重采样为8位无符号后可以旋转。

10、【使用标准图幅裁剪影像的时候同时勾选生成图框，出来没有图框和工程等内容，什么原因？】答：发现为SP3软件问题，如果将影像保存在GDB中则无法生成图框与工程，若保存为msi则有内容。

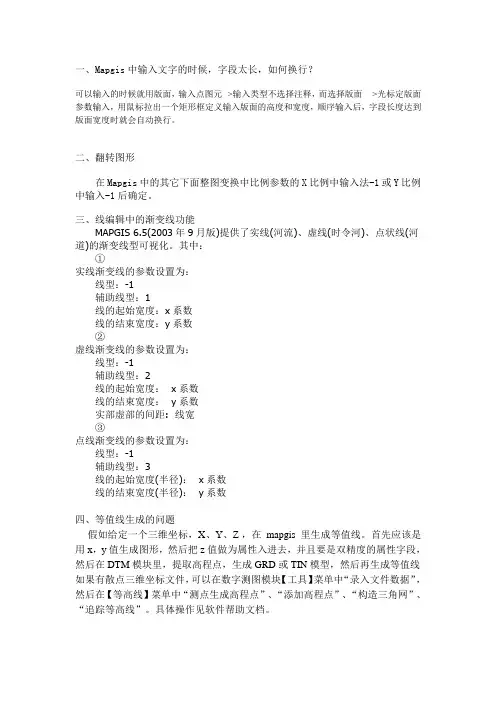

一、Mapgis中输入文字的时候，字段太长，如何换行？可以输入的时候就用版面，输入点图元-->输入类型不选择注释，而选择版面-->光标定版面参数输入，用鼠标拉出一个矩形框定义输入版面的高度和宽度，顺序输入后，字段长度达到版面宽度时就会自动换行。

二、翻转图形在Mapgis中的其它下面整图变换中比例参数的X比例中输入法-1或Y比例中输入-1后确定。

三、线编辑中的渐变线功能MAPGIS 6.5(2003年9月版)提供了实线(河流)、虚线(时令河)、点状线(河道)的渐变线型可视化。

其中：①实线渐变线的参数设置为：线型：-1辅助线型：1线的起始宽度：x系数线的结束宽度：y系数②虚线渐变线的参数设置为：线型：-1辅助线型：2线的起始宽度： x系数线的结束宽度： y系数实部虚部的间距: 线宽③点线渐变线的参数设置为：线型：-1辅助线型：3线的起始宽度(半径)： x系数线的结束宽度(半径)： y系数四、等值线生成的问题假如给定一个三维坐标，X、Y、Z ，在mapgis 里生成等值线。

首先应该是用x，y值生成图形，然后把z值做为属性入进去，并且要是双精度的属性字段，然后在DTM模块里，提取高程点，生成GRD或TIN模型，然后再生成等值线如果有散点三维坐标文件，可以在数字测图模块【工具】菜单中“录入文件数据”，然后在【等高线】菜单中“测点生成高程点”、“添加高程点”、“构造三角网”、“追踪等高线”。

具体操作见软件帮助文档。

上面几位说得太麻烦，直接用DTM分析中的TIN模型就行了。

加一个文件头NotGrid就行，保存成DET文件。

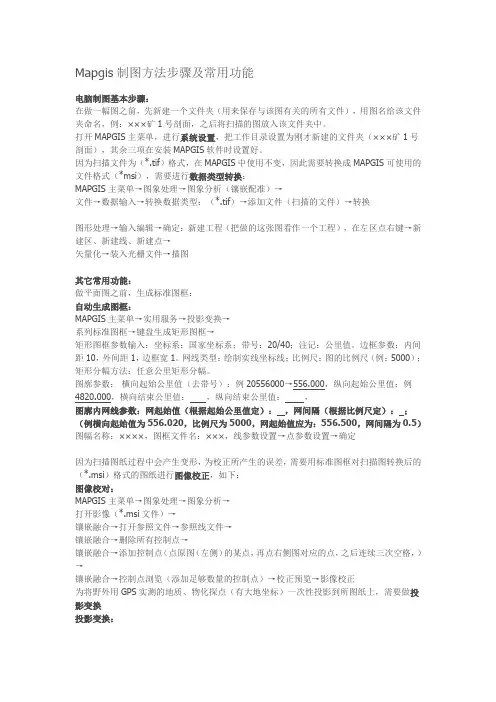

Mapgis制图方法步骤及常用功能电脑制图基本步骤：在做一幅图之前，先新建一个文件夹（用来保存与该图有关的所有文件），用图名给该文件夹命名，例：×××矿1号剖面，之后将扫描的图放入该文件夹中。

打开MAPGIS主菜单，进行系统设置，把工作目录设置为刚才新建的文件夹（×××矿1号剖面），其余三项在安装MAPGIS软件时设置好。

因为扫描文件为（*.tif）格式，在MAPGIS中使用不变，因此需要转换成MAPGIS可使用的文件格式（*msi），需要进行数据类型转换：MAPGIS主菜单→图象处理→图象分析（镶嵌配准）→文件→数据输入→转换数据类型：（*.tif）→添加文件（扫描的文件）→转换图形处理→输入编辑→确定：新建工程（把做的这张图看作一个工程），在左区点右键→新建区、新建线、新建点→矢量化→装入光栅文件→描图其它常用功能：做平面图之前，生成标准图框：自动生成图框：MAPGIS主菜单→实用服务→投影变换→系列标准图框→键盘生成矩形图框→矩形图框参数输入：坐标系：国家坐标系；带号：20/40；注记：公里值。

边框参数：内间距10，外间距1，边框宽1。

网线类型：绘制实线坐标线；比例尺：图的比例尺（例：5000）；矩形分幅方法：任意公里矩形分幅。

图廓参数：横向起始公里值（去带号）：例20556000→556.000，纵向起始公里值：例4820.000，横向结束公里值：，纵向结束公里值：，图廓内网线参数：网起始值（根据起始公里值定）：，网间隔（根据比例尺定）：；（例横向起始值为556.020，比例尺为5000，网起始值应为：556.500，网间隔为0.5）图幅名称：××××，图框文件名：×××，线参数设置→点参数设置→确定因为扫描图纸过程中会产生变形，为校正所产生的误差，需要用标准图框对扫描图转换后的（*.msi）格式的图纸进行图像校正，如下：图像校对：MAPGIS主菜单→图象处理→图象分析→打开影像（*.msi文件）→镶嵌融合→打开参照文件→参照线文件→镶嵌融合→删除所有控制点→镶嵌融合→添加控制点（点原图（左侧）的某点，再点右侧图对应的点，之后连续三次空格，）→镶嵌融合→控制点浏览（添加足够数量的控制点）→校正预览→影像校正为将野外用GPS实测的地质、物化探点（有大地坐标）一次性投影到所图纸上，需要做投影变换投影变换：先在Excel表格中输入X（数据去掉带号20或40）、Y、Z，另存为文本文件（制表符分隔）（*.txt）MAPGIS主菜单→实用服务→投影变换→投影转换→用户文件投影转换→设置用户文件：打开文件（*.txt）→点第二行数据用户投影参数：椭球参数：北京54坐标系；比例尺分母：1；坐标单位：米；投影带类型：6度带/3度带；结果投影参数：椭球参数：北京54坐标系；比例尺分母：图的比例尺分母（例5000）；坐标单位：毫米；投影带类型：6度带/3度带按指定分隔符→设置分隔符：√Tab；数据类型：5：双精度，6：字符串，属性名称所在行：点图元参数设置→√生成点；X位于 Y位于列→投影变换→确定→保存文件做物化探异常等值线图的步骤如下：自动生成等值线：先把Excel（*.xls）电子表格文件转换成（*.dat）文件（可以在Sufer软件中转换）注意：Excel表格中的Z值不可以有空格或符号（如≤），若某一点无数据，便用0补齐→MAPGIS主菜单→空间分析→DTM分析→Grd模型→离散数据网格化→设置参数：X：文件第列数据，Y：文件第列数据，Z：文件第列数据；网格化方法：Kring泛克立格法网格化；文件名：→保存为（*.GRD）格式文件→Grd模型→平面等值线图绘制→设置等值线参数：√等值线套区；√等值线光滑度处理：高程度；等值线层：删除当前分段，起始：，终止：，步增，→确认。

显示问题1、Mapgis比例尺Mapgis内部默认比例尺为1：1000，即1mm代表1m，就是说输出时页面设置中X、Y比例均为1时，表示的是比例尺为1：1000；假设需要比例尺为1：50000，即缩小50倍，则X、Y比例均设为0.02即可。

2、mapgis屏幕坐标显示mapgis屏幕显示的值是以高斯平面直角坐标系为基准的，而且与投影参数的单位选择有关，比如屏幕上一点的高斯坐标512公里(一般图框注释上会有)，如果成图比例尺为1：100000，高斯mm坐标，则屏幕坐标为512km*1000=512000m,再*1000为512000000mm,除以比例尺100000,就是5120。

如果比例尺是1：50000，则屏幕坐标就是512000000mm/50000mm=10240。

用这种方法就可以判断图件的投影位置是否正确。

（当然要注意区别3度带和6度带中央经度相同时的情况。

）3、Mapgis中生成的图框坐标怎样与显示的坐标一致只要在图像分析中采用自动图副号生成标准图框后，所校正后的图像和图形坐标是一致的，如果你采用了投影变换生成的标准图框的话（如1：5万），则校正后的图像和图形坐标不一致，相差50倍！原因是自动形成的图框比例为1：1000，而投影变换形成的为1：5万！工程图例制作描图之前须先读图，归纳出你所要描的这幅图有多少图像要素，然后再依此制作图例板。

图例版可以方便地提取图形固定参数和固定属性，也可以方便地进行图形参数的统改，MAPGIS6.7还提供了一种关联技术，让图例中的不同要素与不同的文件进行关联，这样在输入时，就可以大大提高作图的效率。

第一步：新建工程（注意，图例版只能在工程状态下才能新建、使用）。

在新建工程完成后，将出现两个窗口，右边的窗口为图形窗口，左边的为工程的文件管理窗口（如果看不见左边的窗口，请用窗口/显示工作台功能，将工程管理窗口显示出来）第二步：在工程管理窗口中点击鼠标右键，在弹出菜单中选择新建工程图例功能，将会弹出一个“工程图例编辑器”。

Mapgis软件中提取坐标及高程技巧
1、坐标提取
利用section软件断线功能-定距等分，把需要的坐标点位上上，之后利用导入导出功能中的导出线坐标点功能即可将坐标点导出。

2、高程提取
利用mapgis中的DTM分析功能，打开数据线文件（已赋高程），处理点线-线高程提取-GRD模型-离散数据网格化得到GRD格式文件。

在图象处理-高程库管理中打开高程文件，利用数据编辑-高程点批量计算功能（注意，格式必须为X在前，Y在后，即625000,4701000格式，直接填坐标，其他都不用加）。

当输入坐标时，坐标格式不对，则无法显示高程。

坐标格式如下：62135.55682 470084.42035
62136.55648 470084.39427
62137.55614 470084.3682
62138.5558 470084.34212
62139.55546 470084.31604
62140.555119 470084.28996
注意：输入坐标要与图内的坐标点写法相同。

Mapgis制图方法及技巧目录功能键的用法 (1)生成投影经纬网 (2)图形裁剪 (4)子图 (5)线型 (6)色表 (8)功能键的用法F5放大，F6换屏，F7缩小，F8定点，F9退点，F10暂停，F11换方向，F12接点。

跟完一根线时，按Ctrl+右键，可以自动节点平差。

图签的标准尺寸：大：9（2+2.5+2+2.5）×4.9（7×0.7）；小：7（1.5+2+1.5+2）×3.5（7×0.5）；或：7（1.5+2+1.5+2）×3.6（6×0.6）。

图例：大：0.8×1.2；小：0.6×0.9。

Ctrl＋A全选。

Ctrl＋+下标。

Ctrl＋Shift＋+上标。

生成投影经纬网可生成带经纬线的方厘网。

“实用服务”—“投影变换”—“投影转换”—“绘制投影经纬网”。

“投影经纬网生成的经纬度参数输入”—度分秒/绘公里网/加绘边框/经纬标记/内边距10/外边距1/外框线宽1mm。

“角度单位”—坐标系类型（地理坐标系）/椭球参数（北京）/坐标单位（度分秒）—“确定”。

“投影参数”—坐标系类型（投影平面直角）/椭球参数（北京）/比例尺分母（如100000）/坐标单位（毫米）/投影带类型（如6度带）/投影带序号（如15）—“确定”。

“线参数”—线宽0.08—“确定”。

“点参数”—注释高度4/注释宽度4/汉字字体3—“确定”。

“确定”—“设置绘制参数”—网格类型（实线网格）/标注内容（图上坐标值或带号+公里）/绘制数字比例尺/直线比例尺（公里）/直线比例尺样式（1∶10万）/图名（输入图名）—“确定”。

图形裁剪“实用服务”—“图形裁剪”—“文件”（装入所需裁剪的文件）。

“编辑裁剪框”—“装入裁剪框”。

“裁剪工程”—“新建”—将最下面自动生成的文件全部删除。

—在结果文件名中输入裁剪后的文件名—“增加”（重复）—OK。

“裁剪工程”—“裁剪”。

mapgis使用技巧汇总20140920一、MapGIS中点位置坐标批量导出在实际工作中，我们经常需要在某一面图面上同时读出多点的位置坐标至表格中，如果一个一个的读出并填制成表，则工作量是十分大。

那么有没有快速的方法呢？答案是肯定的，而且不只一种方法可实现。

在这里列出了其中的三种方法：第一种：基本原理是利用MAPGIS67中的“文件转换”模块实现的。

具体操作是：（1）打开MAPGIS67中的“文件转换”，装入点文件（是否赋属性不影响），然后在“输出”菜单下，选择“输出MAPGIS明码格式”单击（注意：在选择“输出MAPGIS明码文件”之前，最好进行一下“重设省缺ID”），保存为“*.wat”格式文件。

（2）用记事本打开“*.wat”格式文件，选中从出现坐标的第一行开始至结尾的所有数据，复制粘贴至WORD文档中，然后利用WORD进行文本转为表格，将表格复制到EXCEL。

第二种：（1）进入投影变换模块，使用“工具”菜单下“点位置转为属性”，对点文件的属性结构进行编辑，增加x坐标字段和y坐标字段，当然这两个字段的的数据类型要选为双精度型或浮点型，设置坐标的小数位数后，在工具菜单中选择点位置转为属性，选择图形坐标的x、y所对应的字段，转换即可。

（2）打开已转为属性的点文件，使用“工具”菜单下“属性生成文本文件”进行文本转换即可，然后利用WORD进行文本转为表格，将表格复制到EXCEL。

（1、【MAPGIS投影变换】-【工具】-【点位置转为属性】- 2、--“选文件”-“图元文件”（你要提坐标的文件）- 3、---属性结构（建立“字段名称” X -“字段类型” 浮点型-“字段长度”-12 -“小数点位数”-6 同样建立“字段名称” Y -“字段类型” 浮点型-“字段长度”-12 -“小数点位数”-6 -【ok】- 4、--“转换”-“保存”-确定5、【工具】-【属性生成文本文件】6、“文件”-“图元文件”（你要提坐标的文件）-“生成文件”（你要存放坐标的文件zuobiao.txt）-“转换” -“确定” 7、包含坐标的文件就存到了zuobiao.txt中）二、键盘输入点坐标1、打开要输入的文件；2、打开线编辑→输入线→键盘输入线→依次输入各点坐标（X，Y）；注意：（1）要形成闭合线必须将第一个点输入两次，例如，1→2→3→4→5→6→1，既形成闭合六边形；（2）采集的点坐标为比例尺1：1000的坐标值，在输入图件中要按比例尺进行缩放。

MAPGIS的一些使用技巧有关飞点问题的解决办法在复杂图形处理时，由于各种原因（主要是操作不当），出现飞点后，可以在输入编辑中利用“部分存文件”的功能去除飞点。

MAPGIS图件的拼接的问题：选中主要图件中的一根X、Y座标，量出其所在图中的座标数据，然后把要粘贴上来的图件中的相同X、Y座标数据读出来，用主图数据减去次图数据，所得的数据通过菜单中“其它“/“整图移动”/“整块移动座标调整”来完成，最后用菜单中“其它”/“复制”/“粘贴”完成。

在前几天出图的时候遇到一个问题，点工程输出后是空白，看不到图文件，后来找到解决方法如下：在工程输出界面菜单里文件--页面设置--版面定义--选自定义幅面，按纸张大小位置--确定。

看到图形后再根据自己需要设置比例和尺寸。

如果无法生成图片，有可能是路径太深。

键盘输入点坐标一、打开要输入的文件；二、打开线编辑→输入线→键盘输入线→依次输入各点坐标（X，Y）；注意：（1）要形成闭合线必须将第一个点输入两次，例如，1→2→3→4→5→6→1，既形成闭合六边形；（2）采集的点坐标为比例尺1：1000的坐标值，在输入图件中要按比例尺进行缩放。

批处理输入点坐标一、打开MAPGIS输入点，保存一个点文件；二、打开文件转换→装入点文件→右键复位显示；三、打开输出→输出MAPGIS明码格式→确定→保存一个明码文件（*.wal）；四、打开记事本→打开明码文件→将明码文件坐标点及值按照明码文件格式转换为实际输入点数及坐标值（展点文件）→保存文件；五、打开文件转换→打开输入→装入MAPGIS明码文件→打开明码文件→右键复位显示；六、将转换文件添加到图上→保存。

批处理输入线文件一、编辑点坐标，各点用“，”号分开；二、打开MAPGIS，输入一条线，保存一个线文件；三、打开文件转换→装入线文件→右键复位显示；四、打开输入→输入MAPGIS明码格式→确定→保存一个明码文件（*.wal）；五、打开记事本→打开明码文件→将明码文件坐标点及坐标值替换为实际输入点数及实际坐标值（展点文件）→保存文件；六、打开文件转换→打开输入→装入MAPGIS明码文件→打开明码文件→右键复位显示；七、将转换文件添加到图上→保存。

一、如何将mapgis的图形插到word、excel、PowerPoint中首先点取mapgis菜单“其他拷贝”，接着打开word，点取“粘贴”。

Mapgis数据就复制到word文档里。

二、空心字格式使用空心字时，字体采用相应字体编号的负数。

如：-3表示黑体空心字。

三、合并区1、可以在屏幕上开一个窗口，系统就会将窗口内的所有区合并，合并后区的图形参数及属性与左键弹起时所在的区相同。

2、也可以先用菜单中的选择区功能将要合并的区拾取到，然后再使用合并区功能实现。

3、还可以先用光标单击一个区，然后按住CTRL键，在用光标单击相邻的区即可。

四、翻转图形在Mapgis中的其它下面整图变换中比例参数的X比例中输入法-1或Y 比例中输入-1l 后确定。

五、CAD转化为MAPGIS1．将CAD文件另存为2004／2000 DXF格式。

2．在MAPGIS主程序中选择“文件转换”。

3．输入中选择转入DXF文件，确定并复位4．保存点线文件（面无法转化）六、MAPGIS转化为CAD1．在MAPGIS主程序中选择“文件转换"。

2．分别装入点线文件，复位并全选。

3．输出中选择“部分图形方式输入DXF”全选并确定。

4．打开保存的DXF文件，用CAD复位显示图形，并改字体样式。

5．保存成CAD格式。

七、如何把JPG格式的转成MSI 格式图象处理………图象分析模块。

在里面点：文件……数据输入……转换数据类型(选JPG)………添加文件………转换转换后的格式为mapgis的msi影像文件!转换为MSI文件格式后再在输入编辑里，导入后矢量化。

八、在电脑里如何做剖面图，不用手画，而且精度更高l1、先把MAPGIS图生成JPG格式，在PHOTOSHOP中图像一图像太小一文挡大小中输入经过变化后的宽度和高度数字(根据剖面图的比例和JPG图的比例关系得出)；然后按需要裁剪，以减少图形的所占内存；2、裁剪后旋转使剖面线处于水平位置；3、在MAPGIS中插入裁剪旋转后光栅文件，新建线和点文件，以剖面线为水平的X轴，而垂直X轴的线为Y轴，以剖面线起点的位置为坐标原点，以剖面线起点的高程为起始Y 轴刻度，在X和Y轴上标上相对应比例尺的刻度。

有关飞点问题的解决办法在复杂图形处理时，由于各种原因（主要是操作不当），出现飞点后，可以在输入编辑中利用“部分存文件”的功能去除飞点。

MAPGIS图件的拼接的问题：选中主要图件中的一根X、Y座标，量出其所在图中的座标数据，然后把要粘贴上来的图件中的相同X、Y座标数据读出来，用主图数据减去次图数据，所得的数据通过菜单中“其它“/“整图移动”/“整块移动座标调整”来完成，最后用菜单中“其它”/“复制”/“粘贴”完成。

在前几天出图的时候遇到一个问题，点工程输出后是空白，看不到图文件，后来找到解决方法如下：在工程输出界面菜单里文件--页面设置--版面定义--选自定义幅面，按纸张大小位置--确定。

看到图形后再根据自己需要设置比例和尺寸。

如果无法生成图片，有可能是路径太深。

键盘输入点坐标一、打开要输入的文件；二、打开线编辑→输入线→键盘输入线→依次输入各点坐标（X，Y）；注意：（1）要形成闭合线必须将第一个点输入两次，例如，1→2→3→4→5→6→1，既形成闭合六边形；（2）采集的点坐标为比例尺1：1000的坐标值，在输入图件中要按比例尺进行缩放。

批处理输入点坐标一、打开MAPGIS输入点，保存一个点文件；二、打开文件转换→装入点文件→右键复位显示；三、打开输出→输出MAPGIS明码格式→确定→保存一个明码文件（*.wal）；四、打开记事本→打开明码文件→将明码文件坐标点及值按照明码文件格式转换为实际输入点数及坐标值（展点文件）→保存文件；五、打开文件转换→打开输入→装入MAPGIS明码文件→打开明码文件→右键复位显示；六、将转换文件添加到图上→保存。

批处理输入线文件一、编辑点坐标，各点用“，”号分开；二、打开MAPGIS，输入一条线，保存一个线文件；三、打开文件转换→装入线文件→右键复位显示；四、打开输入→输入MAPGIS明码格式→确定→保存一个明码文件（*.wal）；五、打开记事本→打开明码文件→将明码文件坐标点及坐标值替换为实际输入点数及实际坐标值（展点文件）→保存文件；六、打开文件转换→打开输入→装入MAPGIS明码文件→打开明码文件→右键复位显示；七、将转换文件添加到图上→保存。

MAPGIS常见问题与使用方法1．工程图例中的分类码和编码的用法(1) 我们设置好分类码后，可以实现：在工程中有很多文件的情况下，当选中某图例时，系统会自动跳转到图例所关联的文件上，并将该文件设为当前工作区，这样我们所做的图元就会自动的写到它应在的文件中；还有在图例板打开时我们可以按照分类显示图例。

操作方法如下：①在工程操作区域中单击鼠标右键，选择“编辑工程图例”，单击“编辑分类”，输入“分类码”（0－255之间）和分类名称。

全部输完后按“确定”键。

②在图例表中双击一图例，在分类码处指定分类码。

所有图例都应指定相应分类码。

完成后单击“确定”保存退出（注：一个分类码可对应多个图例）。

③在工程操作区域中选择一个文件，在文件的说明列表处双击鼠标左键，然后改变分类码为以上编辑过的相应分类码。

所有文件都应有相应分类码。

(2) 设置好编码后，可以在图例板的非“精显模式”…可以在图例板上按鼠标右键来选择‟下直接输入编码，系统会自动跳到编码所对应的图例上。

2. 如何利用图例版修改图元参数？用图例板来修改图元参数非常方便。

以修改区为例，打开图例板后，在区编辑里选择“修改区参数”，然后在图例板中选择正确的区图例；再到工作区中单击（多个区可以拉框选择）要修改的区即可。

3．如何制作专色？进人“编辑专色”，系统弹出专色编辑板，用户选择要编辑的某专色，编辑器将此专色的CMYK浓度形象化的显示出来，这时用户可用滚动条来调整CMYK，直到满意为止，按“保存专色”按钮存盘即可。

若用户需增加一新专色，按“增加专色”按钮，然后调整新专色的CMYK，满意后存盘。

若用户需删除一专色，按“减少专色”按钮。

4．打印光栅文件时应该选用哪个打印机？用“打印光栅文件”打印时，系统会弹出“输出设备设置”对话框，其中“输出设备”是指您的打印机型号，根据你的打印机选择您相应的型号即可，象HP1050CP、HP3000CP、HP600CP都可以选择“HP DJ2000CP、HP DJ2500CP”选项：CALCOMP绘图仪可选择“HP DJ750C、HP DJ350C”选项。
