MapGIS二次调查数据库采集系统为了全面查清全国土地利用状况，真实掌握土地基础数据，建立和完善土地调查、统计制度，实现土地资源信息的社会化服务，满足社会经济发展及国土资源管理的需要，国务院下发了关于开展第二次全国土地调查的通知（国发〔2006〕38号）。
MapGIS二次调查数据库采集系统是参照国土资源部《第二次全国土地调查规程》等相关标准和规程，为第二次全国土地调查入库管理提供数据基础。
MapGIS二次调查数据库采集系统是以MapGIS平台为基础，集土地利用现状、土地权属、基本农田、耕地后备资源、开发园区等调查数据的采集功能于一身，实现了海量多专题数据的统一采集与处理；通过在采集系统中对数据进行预处理、加工处理和数据检查，从而建立国家、省、市（地）、县四级集影像、图形、地类、面积和权属于一体的土地调查数据库管理机制。
MapGIS二次调查数据库采集系统的功能包括数据预处理、数据加工工具和数据检查。
该系统的数据来源可以是影像数据而没有矢量数据，可以即有影像数据也有矢量数据。
对于只有影像数据的情况，通过新建导入影像后，在该功能中进行矢量化操作，提取地类图斑、线状地物等图层文件，然后进行数据结构升级、拓扑关系属性赋值、及其它的属性操作，如果数据有错误需修改，可灵活使用各个数据加工工具对数据进行编辑和修改，最后可使用数据检查功能对数据进行检查并根据提示修改错误。
对于即有影像数据也有矢量数据的情况，通过选择分别矢量数据和影像数据所在目录新建二次调查专题，矢量数据会放在资料库中，对资料库的图层文件进行数据结构升级、拓扑关系属性赋值、及其它的属性操作后，把数据提交到成果库中，最后可根据数据情况对成果库的数据进行加工处理和检查。
MAPGIS二调建库工具1.1工具箱1.1.1 数据预处理数据的预处理，是为数据存贮入库作准备。
系统中的数据预处理主要是对图层文件的属性结构和属性值进行操作，包括影像数据的接收与转换、数据属性结构升级、线状地物和零星地物特殊属性字段赋值、地类和权属性质的升级、地类图斑文件中面积字段的面积值重算等功能。

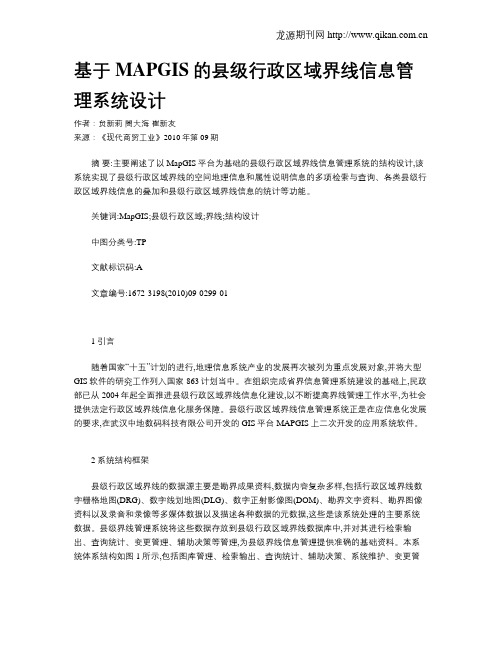

基于MAPGIS的县级行政区域界线信息管理系统设计作者：贠新莉閤大海崔新友来源：《现代商贸工业》2010年第09期摘要:主要阐述了以MapGIS平台为基础的县级行政区域界线信息管理系统的结构设计,该系统实现了县级行政区域界线的空间地理信息和属性说明信息的多项检索与查询、各类县级行政区域界线信息的叠加和县级行政区域界线信息的统计等功能。
关键词:MapGIS;县级行政区域;界线;结构设计中图分类号:TP文献标识码:A文章编号:1672-3198(2010)09-0299-1 引言随着国家“十五”计划的进行,地理信息系统产业的发展再次被列为重点发展对象,并将大型GIS软件的研究工作列入国家863计划当中。
在组织完成省界信息管理系统建设的基础上,民政部已从2004年起全面推进县级行政区域界线信息化建设,以不断提高界线管理工作水平,为社会提供法定行政区域界线信息化服务保障。
县级行政区域界线信息管理系统正是在应信息化发展的要求,在武汉中地数码科技有限公司开发的GIS平台MAPGIS上二次开发的应用系统软件。
2 系统结构框架县级行政区域界线的数据源主要是勘界成果资料,数据内容复杂多样,包括行政区域界线数字栅格地图(DRG)、数字线划地图(DLG)、数字正射影像图(DOM)、勘界文字资料、勘界图像资料以及录音和录像等多媒体数据以及描述各种数据的元数据,这些是该系统处理的主要系统数据。
县级界线管理系统将这些数据存放到县级行政区域界线数据库中,并对其进行检索输出、查询统计、变更管理、辅助决策等管理,为县级界线信息管理提供准确的基础资料。
本系统体系结构如图1所示,包括图库管理、检索输出、查询统计、辅助决策、系统维护、变更管理、专题数据维护、系统维护等多个方面。
下面按照系统功能设计来介绍,主要包括数据检索、数据维护、数据输出和辅助决策四大功能模块。
3 系统功能设计3.1 界面简介与设置打开系统,首先进入系统的登录界面,系统利用身份认证机制保证系统的数据安全和保密性,用户必须获得授权才能登录系统,登录用户名和用户密码是系统管理员分配的账户。

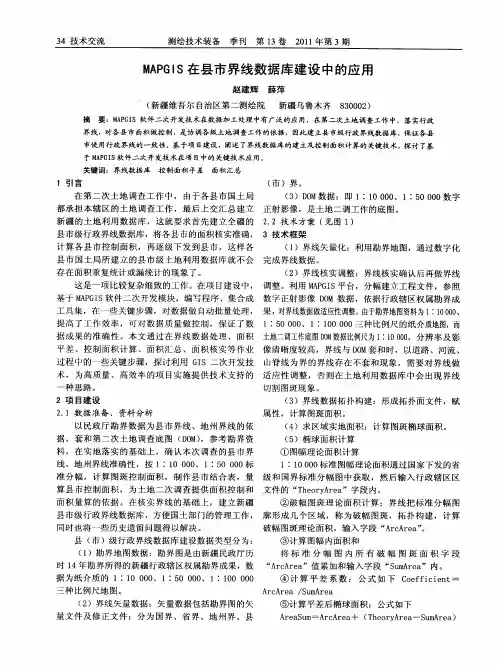

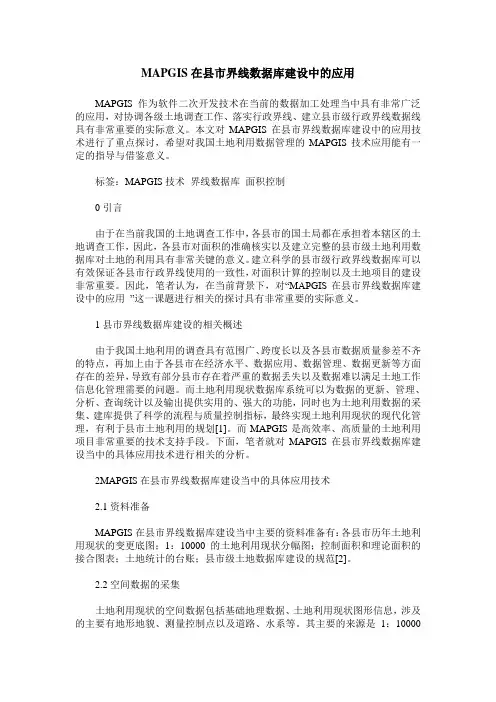

MAPGIS在县市界线数据库建设中的应用MAPGIS作为软件二次开发技术在当前的数据加工处理当中具有非常广泛的应用，对协调各级土地调查工作、落实行政界线、建立县市级行政界线数据线具有非常重要的实际意义。
本文对MAPGIS在县市界线数据库建设中的应用技术进行了重点探讨，希望对我国土地利用数据管理的MAPGIS技术应用能有一定的指导与借鉴意义。
标签：MAPGIS技术界线数据库面积控制0引言由于在当前我国的土地调查工作中，各县市的国土局都在承担着本辖区的土地调查工作，因此，各县市对面积的准确核实以及建立完整的县市级土地利用数据库对土地的利用具有非常关键的意义。
建立科学的县市级行政界线数据库可以有效保证各县市行政界线使用的一致性，对面积计算的控制以及土地项目的建设非常重要。
因此，笔者认为，在当前背景下，对“MAPGIS在县市界线数据库建设中的应用”这一课题进行相关的探讨具有非常重要的实际意义。
1县市界线数据库建设的相关概述由于我国土地利用的调查具有范围广、跨度长以及各县市数据质量参差不齐的特点，再加上由于各县市在经济水平、数据应用、数据管理、数据更新等方面存在的差异，导致有部分县市存在着严重的数据丢失以及数据难以满足土地工作信息化管理需要的问题。
而土地利用现状数据库系统可以为数据的更新、管理、分析、查询统计以及输出提供实用的、强大的功能，同时也为土地利用数据的采集、建库提供了科学的流程与质量控制指标，最终实现土地利用现状的现代化管理，有利于县市土地利用的规划[1]。
而MAPGIS是高效率、高质量的土地利用项目非常重要的技术支持手段。
下面，笔者就对MAPGIS在县市界线数据库建设当中的具体应用技术进行相关的分析。
2MAPGIS在县市界线数据库建设当中的具体应用技术2.1资料准备MAPGIS在县市界线数据库建设当中主要的资料准备有：各县市历年土地利用现状的变更底图；1：10000的土地利用现状分幅图；控制面积和理论面积的接合图表；土地统计的台账；县市级土地数据库建设的规范[2]。

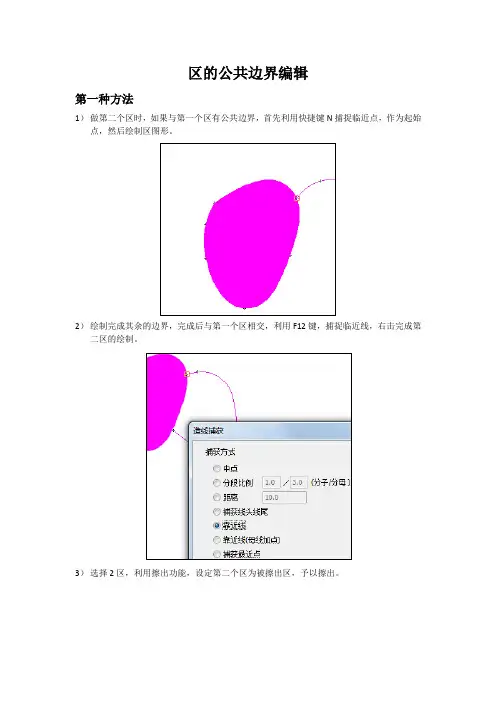

区的公共边界编辑
第一种方法
1）做第二个区时，如果与第一个区有公共边界，首先利用快捷键N捕捉临近点，作为起始点，然后绘制区图形。
2）绘制完成其余的边界，完成后与第一个区相交，利用F12键，捕捉临近线，右击完成第二区的绘制。
3）选择2区，利用擦出功能，设定第二个区为被擦出区，予以擦出。
4）利用区拓扑差错功能，选择剪断处理，绘制出具有公共边界的两个区。
第二种方法
1）利用“输入线”绘制出第一个区的封闭线
2）绘制出区域部分，然后利用F12键，造线捕获功能，选择靠近线。
3）在线编辑中选择“相交剪断”中的“全图自动剪断”，然后选择公共边，利用通用编辑功能，复制图元，并粘贴图元。
4）将两边线与复制出来的2个公共边分别连接，形成两个封闭曲线。
5）然后利用“线拓扑处理”中的清除“重叠线”，然后做“线转弧造区”，绘制2个具有公共边的区。

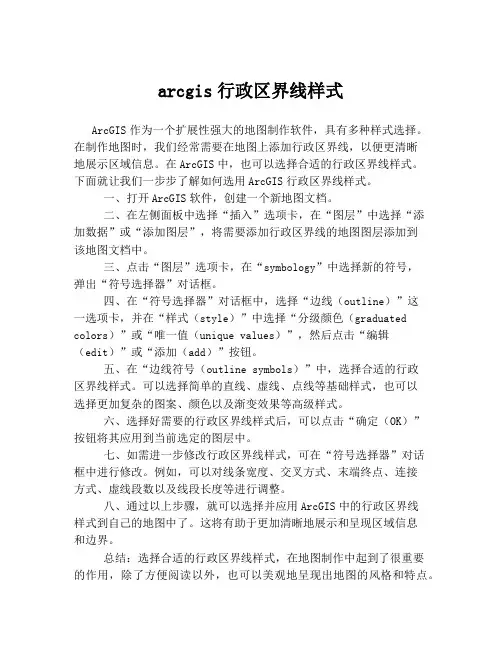

arcgis行政区界线样式ArcGIS作为一个扩展性强大的地图制作软件，具有多种样式选择。
在制作地图时，我们经常需要在地图上添加行政区界线，以便更清晰地展示区域信息。
在ArcGIS中，也可以选择合适的行政区界线样式。
下面就让我们一步步了解如何选用ArcGIS行政区界线样式。
一、打开ArcGIS软件，创建一个新地图文档。
二、在左侧面板中选择“插入”选项卡，在“图层”中选择“添加数据”或“添加图层”，将需要添加行政区界线的地图图层添加到该地图文档中。
三、点击“图层”选项卡，在“symbology”中选择新的符号，弹出“符号选择器”对话框。
四、在“符号选择器”对话框中，选择“边线（outline）”这一选项卡，并在“样式（style）”中选择“分级颜色（graduated colors）”或“唯一值（unique values）”，然后点击“编辑（edit）”或“添加（add）”按钮。
五、在“边线符号（outline symbols）”中，选择合适的行政区界线样式。
可以选择简单的直线、虚线、点线等基础样式，也可以选择更加复杂的图案、颜色以及渐变效果等高级样式。
六、选择好需要的行政区界线样式后，可以点击“确定（OK）”按钮将其应用到当前选定的图层中。
七、如需进一步修改行政区界线样式，可在“符号选择器”对话框中进行修改。
例如，可以对线条宽度、交叉方式、末端终点、连接方式、虚线段数以及线段长度等进行调整。
八、通过以上步骤，就可以选择并应用ArcGIS中的行政区界线样式到自己的地图中了。
这将有助于更加清晰地展示和呈现区域信息和边界。
总结：选择合适的行政区界线样式，在地图制作中起到了很重要的作用，除了方便阅读以外，也可以美观地呈现出地图的风格和特点。
在ArcGIS中，无论是基础的直线与虚线样式，还是更加复杂的图案、颜色和渐变效果的高级样式，我们都可以轻松地选择和编辑。
希望本文能对大家有所启示。

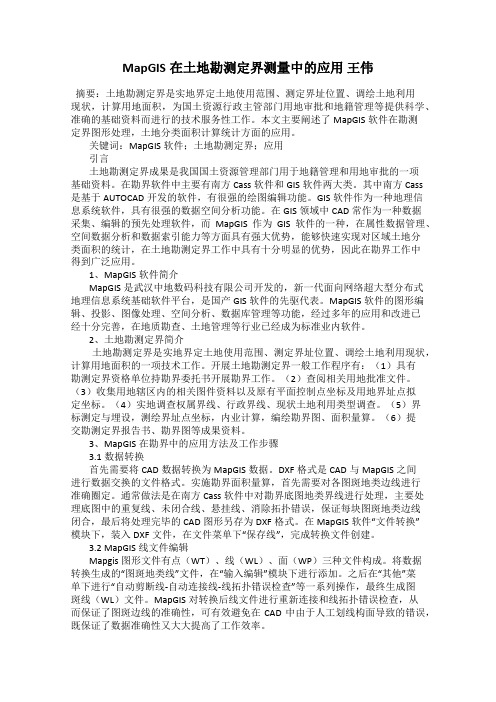

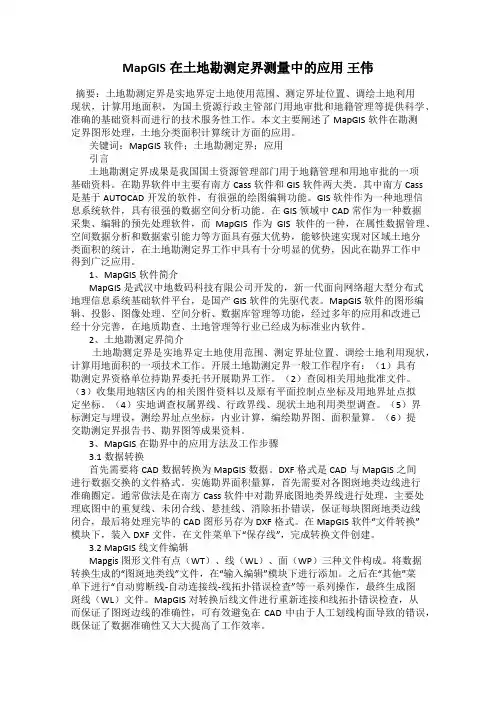

MapGIS在土地勘测定界测量中的应用王伟摘要：土地勘测定界是实地界定土地使用范围、测定界址位置、调绘土地利用现状，计算用地面积，为国土资源行政主管部门用地审批和地籍管理等提供科学、准确的基础资料而进行的技术服务性工作。
本文主要阐述了MapGIS软件在勘测定界图形处理，土地分类面积计算统计方面的应用。
关键词：MapGIS软件；土地勘测定界；应用引言土地勘测定界成果是我国国土资源管理部门用于地籍管理和用地审批的一项基础资料。
在勘界软件中主要有南方Cass软件和GIS软件两大类。
其中南方Cass是基于AUTOCAD开发的软件，有很强的绘图编辑功能。
GIS软件作为一种地理信息系统软件，具有很强的数据空间分析功能。
在GIS领域中CAD常作为一种数据采集、编辑的预先处理软件，而MapGIS作为GIS软件的一种，在属性数据管理、空间数据分析和数据索引能力等方面具有强大优势，能够快速实现对区域土地分类面积的统计，在土地勘测定界工作中具有十分明显的优势，因此在勘界工作中得到广泛应用。
1、MapGIS软件简介MapGIS是武汉中地数码科技有限公司开发的，新一代面向网络超大型分布式地理信息系统基础软件平台，是国产GIS软件的先驱代表。
MapGIS软件的图形编辑、投影、图像处理、空间分析、数据库管理等功能，经过多年的应用和改进已经十分完善，在地质勘查、土地管理等行业已经成为标准业内软件。
2、土地勘测定界简介土地勘测定界是实地界定土地使用范围、测定界址位置、调绘土地利用现状，计算用地面积的一项技术工作。
开展土地勘测定界一般工作程序有：（1）具有勘测定界资格单位持勘界委托书开展勘界工作。
（2）查阅相关用地批准文件。
（3）收集用地辖区内的相关图件资料以及原有平面控制点坐标及用地界址点拟定坐标。
（4）实地调查权属界线、行政界线、现状土地利用类型调查。
（5）界标测定与埋设，测绘界址点坐标，内业计算，编绘勘界图、面积量算。
（6）提交勘测定界报告书、勘界图等成果资料。
MAPGIS文件命名及建立
1、2007K120113＋街道\街坊代码（6位）A MAP.mpj:以街道\街坊分块建立工程文件，每个工程文件包含*.wt,*.wl和*.wp;
2、开始属性录入时，再根据点、线文件的图层单独转出以下工程文件：
（1）基础地理信息要素
DDXYS.wt
JCDLYS.mpj:XDXYS.wl
MDXYS.wp
（2）行政区划要素
XZQ.wp
XZQH.mpj: XZJX.wl (含省\市界、县界、乡镇界\街道\街区、村界\街
坊，不同的界线录入不同的要素分类代码)
XZQZJ.wt
（3）土地权属要素
ZD.wp
ZDZJ.wt
JZX.wl
JZXZJ.wt
TDQS.mpj: JZD.wt
JZDZJ.wt
FW.wl
FW.wp
FWZJ.wt
（4）土地利用要素：
DLTB.wp
TDLY.mpj: XZDW.wl
DLJX.wl
TDLYZJ.wt（DLTB注记，XZDW注记）
3、项目：由若干个工程文件组成。
国土与房产综合业务数据库：
1、基础地理信息图库：主要用于显示和输出
2、城镇地籍信息图库：主要包含宗地、界址线、界址点和房
屋信息
3、行政区划图库：作为全区索引图
4、土地利用图库：主要用于空间叠加分析
5、原始影像图库：主要是正射影像图。

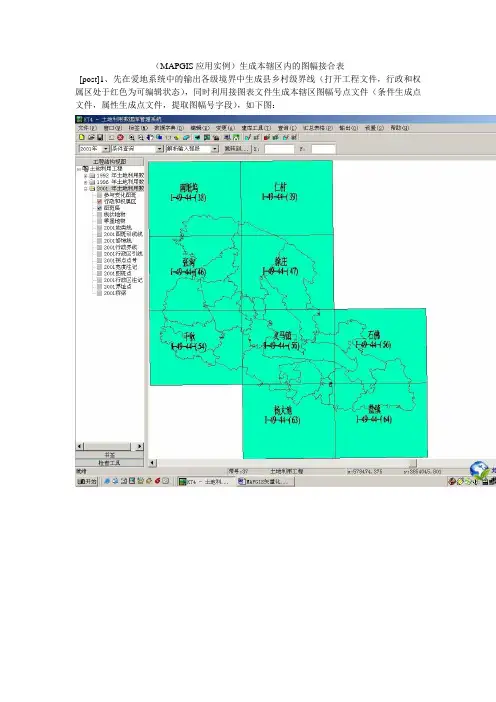

（MAPGIS应用实例）生成本辖区内的图幅接合表[post]1、先在爱地系统中的输出各级境界中生成县乡村级界线（打开工程文件，行政和权属区处于红色为可编辑状态），同时利用接图表文件生成本辖区图幅号点文件（条件生成点文件，属性生成点文件，提取图幅号字段），如下图：2、进入MAPGIS输入子系统，从文件导入辖区界、接图表、县、乡、村界线文件，对接图表文件进行弧段转线，生成接图表线文件，删除接图表区文件，使辖区界处于可编辑状态，使用自动区标注功能，通过提取权属名称字段，将村名提取到一个村名文件（点文件）中，同时添加该文件，如果村名不可见，可对该文件进行替换点参数的操作，更改高、宽参数，使村名在接图表上可见。
本文来自地信网论坛3、修改村名文件的属性结构，添加村名字段，字符串型，40位，OK退出，如下图4、保存项目、工程，退出MAPGIS输入子系统，将修改好属性结构的村名文件换名复制一份，进入爱地系统，建库工具――根据文件输属性，如下图：本文来自地信网论坛：/read.php?tid=26845.html参数设置如下：提取属性文件为村名文件，输入属性文件为复制过的村名文件，输入属性字段为村名，选择根据空间位置、根据点内容，单击输入，选择是，返回，退出，如下图：本文来自地信网论坛：/read.php?tid=26845.html5、进入MAPGIS输入子系统，打开先前建立的图幅接合表工程，添加输入属性后的村名文件，删除原有的村名文件，在检查菜单中选择工作区属性检查，在属性结构中选择村名，即可在窗口右侧的属性内容中看到本辖区内的所有行政村名，双击其中的某一个村名，即可在图幅接合表中闪动该村名所在的位置。
本文来自地信网论坛：/read.php?tid=26845.html本文来自地信网论坛：/read.php?tid=26845.html。
2.1 系统参数配置打开Mapgis软件，出现Mapgis主菜单界面如下图：选择“系统设置”命令，弹出如下对话框，并在该对话框中设置工作目录、矢量字体目录、系统库目录及系统临时目录,它们存在于MapGis6.1安装盘符下分别是SAMPLE、CLIB、SLIB和TEMP几个文件。
（如下图）系统配置的完全正确将是MapGIS6.1运行的先决条件。
如果在系统配置中将工作目录、矢量字体目录、系统库目录及系统临时目录指定错误，MapGIS6.1将无法正常运行或出现错误信息提示窗。
错误的矢量字体目录错误的系统库目2.2输入编辑选择Mapgis主菜单中“图形编辑”命令，并打开“输入编辑”命令，将出现Mapgis子图编辑系统如下图该系统将出现两种图形编辑方法如下图，一种是新建文件，如下窗口：点击“新建文件”，然后点击“确定”。
弹出如下窗口：一般经常使用新建文件，选择新建文件夹点击确定。
因为新建文件操作较为简单，方便进行点、线、面参数的修改，不易出现错误，只用建立点、线、面三个文件保存即可。
然后装入光栅文件， 点击新建 点 线 面文件按钮，如下图。
另一种是新建工程。
步骤如下图： （1）新建工程文件。
选定“新建工程”，后点击“确定”。
（2）设置工程的地图参数。
弹出如下窗口，点击“确定”。
（3）定制新建项目内容。
弹出如下窗口。
选择“自定义生成可编辑项”，指定点文件、线文件、区文件的路径，如图“E ：\汝州项目\汝州完工图\大王庄”。
然后取消对“创建”的选择，点击“确定”。
（4）弹出MapGis6。
1的编辑子系统窗口。
（5）装入光栅。
选择“矢量化”菜单中“装入光栅”子菜单，装入光栅图。
（6）添加项目。
在工作台上单击鼠标右键，弹出下面窗口。
选择“添加项目”，新建点、线、面文件。
如下图工作台工作窗口菜单栏（7）点编辑。
选择输入点快捷键菜单。
如下图所示：A 、输入注释296.32、 或1954年北京坐标系，3°带高斯投影等。
竭诚为您提供优质文档/双击可除
mapgis行政界线
篇一：mapgis操作
地类判读操作指导书
根据遥感影像分类的理论依据，遥感影像中同类地物在纹理、光谱、光照、地形及其植被覆盖等条件相同下应具有相同或相似的光谱信息特征和空间信息特征，故同类地物像元的特征向量会集群在同一特征空间区域，而不同地物将集群在不同的特征空间区域。
影像的分类通常有两种方法：计算机自动分类和目视解译分类。
由于土地利用分类系统的主观性及其特殊性，影像判读采用目视解译方法，即内业判读依据正射遥感影像图，在计算机中将地类图斑和线状地物绘制在外业调查工作地图上，并预判地类。
1.地类判定的基本原则
1)严格按照《土地利用现状分类》的地类含义来确定用地类型；2)地类认定应保持唯一性；
3)地类在空间上垂直交叠时，按照最上层的地物确定用
地类型；4)地类在空间上水平交叉时，按照主要的地物确定用地类型；2.常见地类的认定
秭归教学实习中土地调查所涉及的地类主要有以下几种，见表1。
通过对图斑的形状、大小、色调、位置、纹理等空间信息特征进行对照分析，按照土地调查要求进行内业判读，对各种地类图斑进行划分和标注。
具体如下：1)色调toneandcolor：图像上反映目标物的相对亮度或颜色。
2)形状shape：地物的周界或轮廓所构成的一种空间形式，反映出目标体的基本结构、外型等。
它是一个很好的解释线索：人类活动的产物往往有直线型边界，自然产物往往有不规则的边界(如森林)。
3)大小size：大小反映出目标体的尺度，它有助于目标物的解释。
4)纹理texture：色调变化的空间频率。
粗糙纹理，表现为灰度上的唐突变化，表面粗糙或结构复杂的地物反映为粗糙的纹理。
精细纹理，表现为微小的变化，是物性均一性的表现（如原野、沥青、草地）。
5)图案pattern：目标影像在空间上的排列形式。
6)阴影shadow：是帮助图像解释的重要要素，因为它可反映目标体的轮廓与高度信息。
它是形态与色调的派生解译标志，阴影也是识别地形信息的重要要素。
7)相对位置关系association：通过相互关系的分析，有助于目标物的判明。
8)水系标志：是非常重要的一种解译
标志,对地形、地貌、岩性、构造解译都非常有用。
9)其他：如季节对影像的影响土壤、植被标志和人类活动标志。
表1土地利用现状分类
2
3.常见地类影像标识库
在利用遥感影像进行土地利用现状调查过程中，遥感解译的准确程度直接影响着调查的质量，为了确保解译的准确性，必须建立统一、可靠的影像解译标志库。
影像解译标志库，应根据形状、大小、阴影、色调、颜色、纹理、图案、位置和布局等影像特征，遵循一定的规律，建立影像和实际土地利用类型之间的对应关系，从而统一判读标准。
教学实习中常用地类影像标志见表2。
3
4
4.地类判读及标绘标准
地类分为图斑和线状地物两种类型。
图斑指被行政界线，土地权属界线或线状地物分割的单一地类地块。
按《土
5
篇二：mapgis使用
1、公共文件的随时更新：系统库slib、图例板*.cln、
空属性结构各文件
2、结点搜索半径：0.0001
3、弧段参数与线参数要统一。
4、各文件拓扑无错。
5、属性数据与空间数据要一致。
该文档针对第二次农村土地调查的内业部分，以浠水县数据为例，概述对土地利用图的分层处理，以及mapgis编辑系统的工具使用，各地具体情况具体分析，不可盲目照搬，试用版，陆续修正中
一土地要素
行政辖区：就是指行政区，是指国界和各级行政区划界线，如省界、市（州）界、县（市）界、乡界等；行政界线用对应的线型表示
土地权属界：是指村、农林牧渔场、居民地以外的厂矿、机关团体、学校等单位的土地所有权和使用权界线。
它与行政区界有重合之处。
土地权属界用村界表示
行政界线与土地权属界线是两种性质不同的界线。
前者表示政府行政管辖区域，后者表示土地所有者、使用者拥有土地所有权、使用权的范围。
《湖北省第二次土地调查技术实施细则》规定：本次下发的县级界线只作为第二次土地调查的工作界线，不作为确
定实地行政界线和土地权属界线的依据，土地权属界线按实际情况调查。
土地权属界线的调整，以最新正射影象图为准，调整更新调查土地利用现状数据库，土地权属界线对应《土地权属界线协议书》或土地权属界线争议原由书》，实地核对确认，确保土地权属界址与实地位置完全一致。
权属拐点：是权属界线的特征点，即权属界线走向的变化点、权属界线的交汇点、权属界线与线状地物的交叉点、线状地物的归属变化点等。
争议地：是指权属有争议的土地利用现状图斑。
争议区范围界线要用争议线型表示
争议地名称应注完整，“××村与××村争议地”，是乡与乡争议的要加上乡名。
飞地：权属为a村的图班，几何位置却处在权属为b村的行政辖区范围内，则该图班为飞地。
飞地用村界线型表示，标注“xx村飞地”
图中用权属界线表示的飞地，但并无相应表面注记的，应查资料核实，确定是否为飞地，是的应标上表面注记，反之则用地类界线表示。
图斑和地类界：指的是具有单一土地利用现状类型的闭合区域
图斑与mapgis平台中的“区”相对应。
地类界是图斑边线
最小图斑上图面积：在mapgis中，城镇及工矿用地为图上400，耕地，园地为600，林地，草地等其他
地类为1500
线状地物：指的是具有一定宽度但又不依比例尺表示的地理线状要素的统称。
例如河流，铁路，公路，管道用地，农村道路，林带，沟渠和田坎等
线状地物属性结构要符合标准，属性宽度不能为空
线状地物的编号以村为单位，按线状地物的排列顺序，从上到下，从左到右，逐条进行编号，当一条线状地物穿过多个图斑时，按一条编号。
宽度大于等于mapgis图上20mm的线状地物按图斑调绘（一）线状地物与其他线重合时的处理
（1）当线状地物与行政区域界线，土地权属界线重合时
在影像真实位置绘线状地物，然后造0距离平行线，改其中一条为界线的跳绘线型，界线按实际情况进行跳绘（2）当线状地物与地类界重合时
线状地物调绘到准确位置，地类界省略
（二）线状地物并行时的处理
（1）两条或以上单线线状地物并行时，
能在真实位置上描绘的，要准确描绘。
不能全部准确描
绘的，要先保证准备主要地物绘在准确位置。
按河流，铁路，高速，国道，干渠，县及县以上公路，农村道路，沟渠，林带，管道为主次顺序，主要线状地物绘在图上准确位置，并作为其他相邻图斑的闭合线，次要地物保持图上不小于2mm 的间距。
田间非机耕农村道路和非主要排灌沟渠并行时，次要线状地物小于5m时，可以归并到主要线状地物上，图面用主要线状地物符号表示，注记总宽度。
总宽度大于等于20m的处理成图斑
（2）双线线状地物与单线线状地物并行时
双线线状地物标绘在准确位置，单线线状地物与双线距离小于mapgis图上2mm时,应移位处理，保持图上不小于2mm 的距离，并以双线线状地物作为其他相邻图斑的闭合线。
（三）线状地物的穿越处理
（1）穿越城市，集镇和村庄（即线状地物穿过201，202，203时）
如果是河流，铁路，高速公路，国道，干渠，则按影像标绘
如果是其他，例如农村道路，沟渠等，就删除进入201，202，203部分，其余断在外围界线处，保证好拓扑关系（2）线状地物穿过隧道的处理
线状地物断在隧道两端，图上用虚线进行连接。
