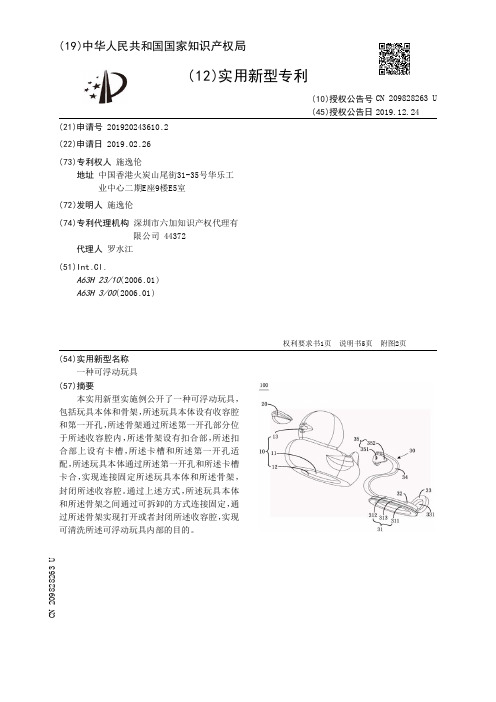

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920243610.2(22)申请日 2019.02.26(73)专利权人 施逸伦地址 中国香港火炭山尾街31-35号华乐工业中心二期E座9楼E5室(72)发明人 施逸伦 (74)专利代理机构 深圳市六加知识产权代理有限公司 44372代理人 罗水江(51)Int.Cl.A63H 23/10(2006.01)A63H 3/00(2006.01)(54)实用新型名称一种可浮动玩具(57)摘要本实用新型实施例公开了一种可浮动玩具，包括玩具本体和骨架，所述玩具本体设有收容腔和第一开孔，所述骨架通过所述第一开孔部分位于所述收容腔内，所述骨架设有扣合部，所述扣合部上设有卡槽，所述卡槽和所述第一开孔适配，所述玩具本体通过所述第一开孔和所述卡槽卡合，实现连接固定所述玩具本体和所述骨架，封闭所述收容腔。
通过上述方式，所述玩具本体和所述骨架之间通过可拆卸的方式连接固定，通过所述骨架实现打开或者封闭所述收容腔，实现可清洗所述可浮动玩具内部的目的。
权利要求书1页 说明书5页 附图2页CN 209828263 U 2019.12.24C N 209828263U权 利 要 求 书1/1页CN 209828263 U1.一种可浮动玩具，其特征在于，包括：玩具本体，所述玩具本体设有收容腔和第一开孔，所述第一开孔连通所述收容腔和外部环境；骨架，设有扣合部，所述扣合部上设有卡槽，所述卡槽和所述第一开孔装配，通过卡合的方式连接固定所述玩具本体和所述骨架，封闭所述收容腔。
2.根据权利要求1所述的可浮动玩具，其特征在于，所述扣合部包括外扣部和内扣部；所述外扣部和所述内扣部均呈圆形，所述内扣部自所述外扣部的一面延伸，并且，所述卡槽设于所述内扣部上，环绕所述内扣部一圈。
3.根据权利要求2所述的可浮动玩具，其特征在于，所述外扣部位于所述收容腔外。
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920204781.4(22)申请日 2019.02.18(73)专利权人 苏州微格纳米科技有限公司地址 215000 江苏省苏州市工业园区胜浦镇江浦路65号(72)发明人 邓杰 张艳婷 (51)Int.Cl.F16B 1/04(2006.01)(54)实用新型名称一种手动旋转装置(57)摘要本实用新型公开了手动旋转装置技术领域的一种手动旋转装置，包括旋转臂，旋转臂右侧底部外壁开设有转动槽，转动槽内腔右端插接有旋转轴，转动槽上下两侧内壁均开设有安装槽，安装槽内腔设置有垫片，垫片包括左侧PTFE垫片，左侧PTFE垫片右侧外壁与右侧PTFE垫片连接，右侧PTFE垫片右侧外壁与不锈钢垫片连接，装置中通过PTFE垫片，大大提高了润滑性，减少摩擦力，让设备在运转的过程中基本无阻力的达到完全旋转，且不导致变形，并且不锈钢垫片与旋转轴相接触，在外侧给出一个挤压力使旋转轴卡紧，不产生滑动摩擦，避免形成磨损，增加设备的使用寿命。
权利要求书1页 说明书3页 附图2页CN 209800438 U 2019.12.17C N 209800438U权 利 要 求 书1/1页CN 209800438 U1.一种手动旋转装置，包括旋转臂(1)，其特征在于：旋转臂(1)右侧底部外壁开设有转动槽(3)，转动槽(3)内腔右端插接有旋转轴(2)，转动槽(3)上下两侧内壁均开设有安装槽(4)，安装槽(4)内腔设置有垫片(5)，垫片(5)包括左侧PTFE垫片(51)，左侧PTFE垫片(51)右侧外壁与右侧PTFE垫片(51)连接，右侧PTFE垫片(51)右侧外壁与不锈钢垫片(53)连接，不锈钢垫片(53)右侧外壁与旋转轴(2)的外壁相贴合，左侧PTFE垫片(51)左侧外壁与旋转臂(1)的外壁相贴合，旋转臂(1)左侧底部外壁与定位套(6)转动连接，定位套(6)右侧外壁与旋转轴(2)左侧外壁连接。
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920571448.7(22)申请日 2019.04.24(73)专利权人 浙江得马智能装备有限公司地址 315300 浙江省宁波市慈溪滨海经济开发区海丰北路288号(72)发明人 方杰 (51)Int.Cl.B23K 37/00(2006.01)B08B 15/04(2006.01)(54)实用新型名称一种吸尘装置的悬浮结构(57)摘要本实用新型公开了一种吸尘装置的悬浮结构，包括焊接头主体以及安装在焊接头主体外侧的吸尘组件以及驱动吸尘组件运动的升降组件，所述吸尘组件包括滑移安装在焊接头侧壁的吸尘口、与吸尘口连通的吸料通道以及出尘口，所述升降组件包括安装在焊接头主体侧壁的安装架以及安装在安装架上的驱动件，所述驱动件的底部与吸尘口之间连接，具有使得吸尘装置能够悬浮在工件的上方进行除尘，降低了因吸尘机构与工件之间发生碰撞导致焊接头的位置发生偏移的概率的效果。
权利要求书1页 说明书3页 附图2页CN 210209126 U 2020.03.31C N 210209126U权 利 要 求 书1/1页CN 210209126 U1.一种吸尘装置的悬浮结构，包括焊接头主体（1），其特征在于，还包括安装在焊接头主体（1）外侧的吸尘组件（2）以及驱动吸尘组件（2）运动的升降组件（3），所述吸尘组件（2）包括滑移安装在焊接头侧壁的吸尘口（21）、与吸尘口（21）连通的吸料通道（22）以及出尘口（23），所述升降组件（3）包括安装在焊接头主体（1）侧壁的安装架（31）以及安装在安装架（31）上的驱动件（32），所述驱动件（32）的底部与吸尘口（21）之间连接。
2.根据权利要求1所述的一种吸尘装置的悬浮结构，其特征在于，所述吸尘口（21）的底部设置有安装环（211），所述安装环（211）内设置有密封毛刷（212）。

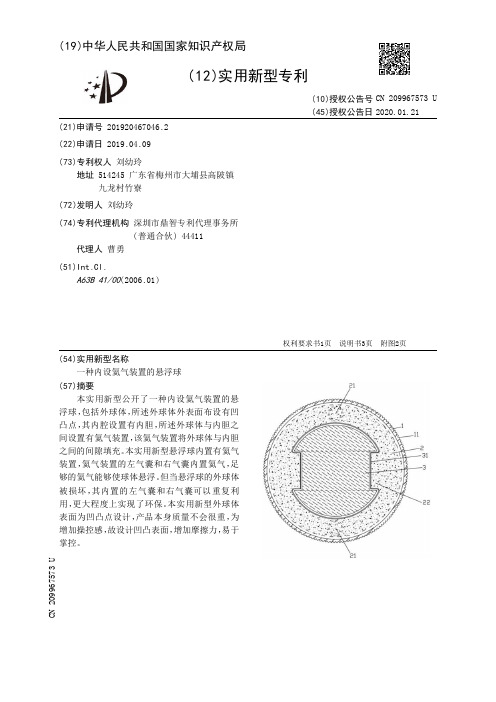

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920467046.2(22)申请日 2019.04.09(73)专利权人 刘幼玲地址 514245 广东省梅州市大埔县高陂镇九龙村竹寮(72)发明人 刘幼玲 (74)专利代理机构 深圳市鼎智专利代理事务所(普通合伙) 44411代理人 曹勇(51)Int.Cl.A63B 41/00(2006.01)(54)实用新型名称一种内设氦气装置的悬浮球(57)摘要本实用新型公开了一种内设氦气装置的悬浮球，包括外球体，所述外球体外表面布设有凹凸点，其内腔设置有内胆，所述外球体与内胆之间设置有氦气装置，该氦气装置将外球体与内胆之间的间隙填充。
本实用新型悬浮球内置有氦气装置，氦气装置的左气囊和右气囊内置氦气，足够的氦气能够使球体悬浮。
但当悬浮球的外球体被损坏，其内置的左气囊和右气囊可以重复利用，更大程度上实现了环保。
本实用新型外球体表面为凹凸点设计，产品本身质量不会很重，为增加操控感，故设计凹凸表面，增加摩擦力，易于掌控。
权利要求书1页 说明书3页 附图2页CN 209967573 U 2020.01.21C N 209967573U权 利 要 求 书1/1页CN 209967573 U1.一种内设氦气装置的悬浮球，包括外球体(1)，其特征在于：所述外球体(1)外表面布设有凹凸点(11)，其内腔设置有内胆(3)，所述外球体(1)与内胆(3)之间设置有氦气装置(2)，该氦气装置(2)将外球体(1)与内胆(3)之间的间隙填充。
2.根据权利要求1所述一种内设氦气装置的悬浮球，其特征在于：所述外球体(1)为PVC 球体。
3.根据权利要求1所述一种内设氦气装置的悬浮球，其特征在于：所述氦气装置(2)由两个半球体气囊组成，其包括左气囊和右气囊。
4.根据权利要求3所述一种内设氦气装置的悬浮球，其特征在于：所述左气囊的内凹面设置有外凸径条(22)，该外凸径条(22)绕所述左气囊中心形成半圆状弧体，所述左气囊的盖合面至少设置有1个凸柱(21)；所述右气囊的内凹面设置有外凸径条(22)，该外凸径条(22)绕所述右气囊中心形成半圆状弧体，所述右气囊的盖合面设置有与所述凸柱(21)配合的柱形凹槽(23)。
![一种悬浮触控显示装置[发明专利]](https://img.taocdn.com/s1/m/2c6d1e5626d3240c844769eae009581b6bd9bd1d.png)
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201710533423.3(22)申请日 2017.07.03(71)申请人 京东方科技集团股份有限公司地址 100015 北京市朝阳区酒仙桥路10号(72)发明人 郭玉珍 董学 王海生 吴俊纬 刘英明 许睿 李昌峰 赵利军 秦云科 顾品超 张平 王鹏鹏 贾亚楠 丁小梁 (74)专利代理机构 北京安信方达知识产权代理有限公司 11262代理人 林桐苒 李丹(51)Int.Cl.G06F 3/041(2006.01)G06F 3/042(2006.01)G06F 3/0488(2013.01)(54)发明名称一种悬浮触控显示装置(57)摘要本发明实施例公开了一种悬浮触控显示装置，包括：阵列排布的多个阵列模块和分别与每个阵列模块相连接的处理模块；多个阵列模块，用于依次执行发射光子和接收光子的操作；处理模块，用于根据每个阵列模块的光子发射时间和光子接收时间计算障碍物到显示装置的距离，并确定障碍物对应的手势动作。
本发明实施例解决了现有技术中的显示装置集成悬浮触控难度高，并且具有较高成本的问题。
权利要求书1页 说明书7页 附图3页CN 107329620 A 2017.11.07C N 107329620A1.一种悬浮触控显示装置，其特征在于，包括：阵列排布的多个阵列模块和分别与每个所述阵列模块相连接的处理模块；所述多个阵列模块，用于依次执行发射光子和接收光子的操作；所述处理模块，用于根据每个所述阵列模块的光子发射时间和光子接收时间计算障碍物到所述显示装置的距离，并确定所述障碍物对应的手势动作。
2.根据权利要求1所述的悬浮触控显示装置，其特征在于，每个所述阵列模块包括光发射单元和光接收单元；所述光发射单元，用于发射光子；所述光接收单元，用于在所述光子遇到所述障碍物反射后，接收被反射的光子。
3.根据权利要求2所述的悬浮触控显示装置，其特征在于，所述阵列模块设置于所述显示装置中像素层远离显示面板表面的一侧；其中，所述光发射单元设置于发光像素单元远离显示面板表面的一侧，所述光接收单元设置于与所述发光像素单元相邻的黑矩阵远离显示面板表面的一侧，所述黑矩阵上设置有通孔，所述通孔，用于使得所述被反射的光子穿过所述通孔到达所述光接收单元。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920244432.5
(22)申请日 2019.02.26
(73)专利权人 上海风语筑展示股份有限公司
地址 200000 上海市静安区江场三路191号
(72)发明人 曾子光 石宏伟 邢庆良 张帅
(74)专利代理机构 上海尚象专利代理有限公司
31335
代理人 段昌志
(51)Int.Cl.
G09B 23/18(2006.01)
G09B 23/10(2006.01)
(54)实用新型名称
一种可移动悬浮球装置
(57)摘要
本实用新型涉及机械领域，具体涉及一种可
移动悬浮球装置。
一种可移动悬浮球装置，包括
一悬浮球装置，悬浮球装置包括一透明的触摸
板。
本实用新型通过此设计，提供了一种可移动
悬浮球装置，结构简单，为人为控制悬浮球移动
提供了物理基础，进而提高了视觉与演示效果，
适用于教学、实验中，或者科普场馆展览项目的
悬浮球运动演示，提高了互动性与观看者的关注
度。
权利要求书1页 说明书2页 附图2页CN 209822108 U 2019.12.20
C N 209822108
U
权 利 要 求 书1/1页CN 209822108 U
1.一种可移动悬浮球装置，包括一悬浮球装置，其特征在于，所述悬浮球装置包括一透明的触摸板，所述触摸板的信号输出端连接一信号处理模块，所述信号处理模块控制连接一电动导轨，所述电动导轨设置在所述触摸板的下方；
所述电动导轨包括一滑块，所述滑块上设有第一磁铁，所述第一磁铁采用一环状磁铁；
所述电动导轨与所述触摸板之间设有一透明的承载板，所述承载板的中部设有一横截面呈“∪”形的第一凹槽，所述第一凹槽内设有一悬浮球，所述悬浮球包括一呈球状的壳体，所述壳体内设有第二磁铁，所述第二磁铁设置在所述壳体内的下部；
所述第一磁铁与所述第二磁铁的向相面的极性相同。
2.如权利要求1所述的一种可移动悬浮球装置，其特征在于，所述滑块上设有一嵌入槽，所述第一磁铁嵌入到所述嵌入槽内。
3.如权利要求1所述的一种可移动悬浮球装置，其特征在于，所述壳体采用塑料制成。
4.如权利要求1所述的一种可移动悬浮球装置，其特征在于，所述壳体内设有一球缺状的块状体，所述第二磁铁埋设到所述块状体内。
5.如权利要求1所述的一种可移动悬浮球装置，其特征在于，所述承载板的两侧部上均设有一倾斜设置的挡板，靠近所述第一凹槽的所述挡板的一侧面呈弧面状。
6.如权利要求5所述的一种可移动悬浮球装置，其特征在于，靠近所述第一凹槽的所述挡板的一侧面上贴附有一橡胶层。
7.如权利要求1所述的一种可移动悬浮球装置，其特征在于，所述承载板的一侧设有一固定板，所述固定板上设有第二凹槽，所述第二凹槽的横截面呈半圆形。
8.如权利要求1所述的一种可移动悬浮球装置，其特征在于，所述触摸板、所述承载板、所述电动导轨均设置在一安装支架上。
9.如权利要求1所述的一种可移动悬浮球装置，其特征在于，所述触摸板、所述承载板的表面上均涂覆有一含有二氧化钛的自洁涂层。
