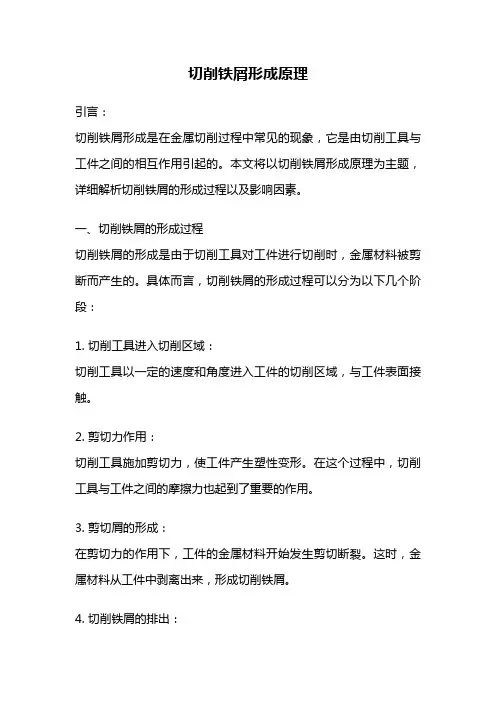

切削铁屑形成原理引言:切削铁屑形成是在金属切削过程中常见的现象,它是由切削工具与工件之间的相互作用引起的。
本文将以切削铁屑形成原理为主题,详细解析切削铁屑的形成过程以及影响因素。
一、切削铁屑的形成过程切削铁屑的形成是由于切削工具对工件进行切削时,金属材料被剪断而产生的。
具体而言,切削铁屑的形成过程可以分为以下几个阶段:1. 切削工具进入切削区域:切削工具以一定的速度和角度进入工件的切削区域,与工件表面接触。
2. 剪切力作用:切削工具施加剪切力,使工件产生塑性变形。
在这个过程中,切削工具与工件之间的摩擦力也起到了重要的作用。
3. 剪切屑的形成:在剪切力的作用下,工件的金属材料开始发生剪切断裂。
这时,金属材料从工件中剥离出来,形成切削铁屑。
4. 切削铁屑的排出:切削铁屑随着切削过程的进行,被切削液或气流带走,排出切削区域。
二、切削铁屑形态的分类切削铁屑的形态可以根据其外观和结构进行分类,常见的切削铁屑形态有以下几种:1. 连续切屑:连续切屑是切削过程中产生的一种常见切削铁屑形态。
它的形状规整,呈螺旋状或螺旋状曲线。
连续切屑的形成主要与工件材料的塑性变形特性和切削工具的几何形状有关。
2. 断续切屑:断续切屑是切削过程中产生的另一种常见切削铁屑形态。
它的形状不规则,呈不连续的碎片状。
断续切屑的形成主要与工件材料的脆性和切削工具的切削速度有关。
3. 螺旋切屑:螺旋切屑是连续切屑中的一种特殊形态,其形状呈螺旋状。
螺旋切屑的形成主要与切削工具的几何形状和切削速度有关。
4. 螺旋碎屑:螺旋碎屑是断续切屑中的一种特殊形态,其形状呈碎片状且具有螺旋结构。
螺旋碎屑的形成主要与工件材料的脆性和切削工具的切削速度有关。
三、影响切削铁屑形成的因素切削铁屑的形成受到多种因素的影响,主要包括以下几个方面:1. 切削速度:切削速度是切削铁屑形成的重要因素之一。
过高或过低的切削速度都会导致切削铁屑形态异常,影响切削质量。
2. 切削深度:切削深度对切削铁屑形态有直接影响。

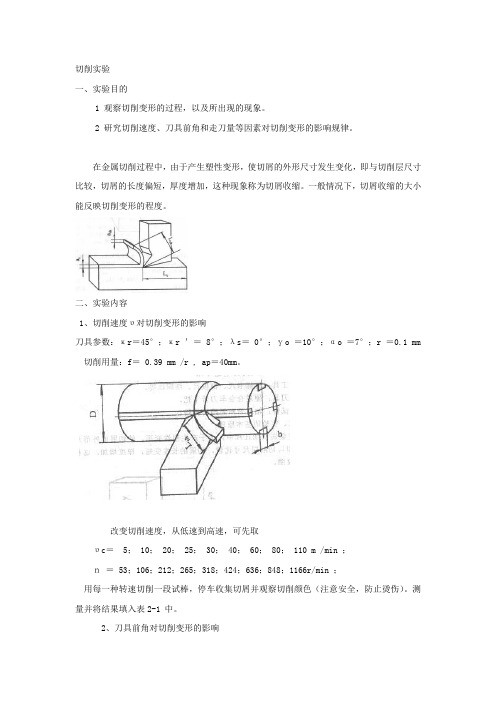

切削实验一、实验目的1 观察切削变形的过程,以及所出现的现象。
2 研究切削速度、刀具前角和走刀量等因素对切削变形的影响规律。
在金属切削过程中,由于产生塑性变形,使切屑的外形尺寸发生变化,即与切削层尺寸比较,切屑的长度偏短,厚度增加,这种现象称为切屑收缩。
一般情况下,切屑收缩的大小能反映切削变形的程度。
二、实验内容1、切削速度υ对切削变形的影响刀具参数:κr=45°;κr '= 8°;λs= 0°;γo =10°;αo =7°;r =0.1 mm 切削用量:f= 0.39 mm /r , ap=40mm。
改变切削速度,从低速到高速,可先取υc= 5; 10; 20; 25; 30; 40; 60; 80; 110 m /min ;n= 53;106;212;265;318;424;636;848;1166r/min ;用每一种转速切削一段试棒,停车收集切屑并观察切削颜色(注意安全,防止烫伤)。
测量并将结果填入表2-1 中。
2、刀具前角对切削变形的影响刀具参数:κr = 45°;κr '= 8°;λs = 0°;αo = 7°; r = 0.1 mm 。
切削用量: f= 0.39 mm /r , ap =40 mm υc= 60 m /min 。
改变车刀前角:γo = 0°; 15°; 30°。
用不同前角的车刀分别切削一段试棒,停车收集切屑并观察切削颜色(注意安全,防止烫伤)。
3、进给量 f 对切削变形的影响刀具参数:κr=45°;κr'=8°;λs=0°;γo=10°;αo=7°;r=0.1 mm 。
切削用量: ap = 40 mm υc= 60 m /min 。
改变进给量: f= 0.2 ; 0.36 ; 0.51 ; 0.66 ( mm/r )。

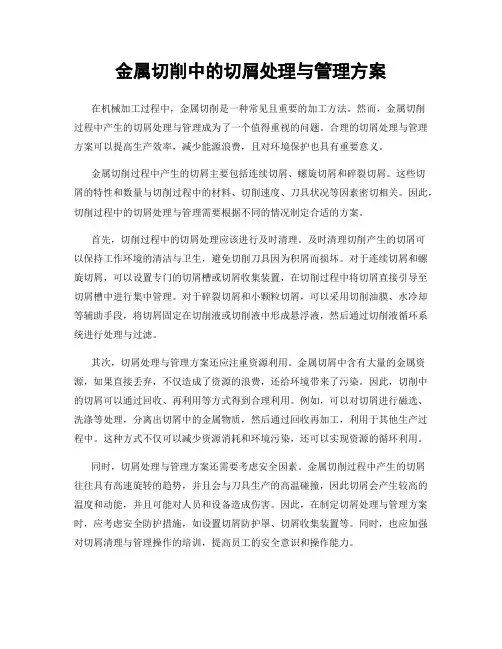

金属切削中的切屑处理与管理方案在机械加工过程中,金属切削是一种常见且重要的加工方法。
然而,金属切削过程中产生的切屑处理与管理成为了一个值得重视的问题。
合理的切屑处理与管理方案可以提高生产效率,减少能源浪费,且对环境保护也具有重要意义。
金属切削过程中产生的切屑主要包括连续切屑、螺旋切屑和碎裂切屑。
这些切屑的特性和数量与切削过程中的材料、切削速度、刀具状况等因素密切相关。
因此,切削过程中的切屑处理与管理需要根据不同的情况制定合适的方案。
首先,切削过程中的切屑处理应该进行及时清理。
及时清理切削产生的切屑可以保持工作环境的清洁与卫生,避免切削刀具因为积屑而损坏。
对于连续切屑和螺旋切屑,可以设置专门的切屑槽或切屑收集装置,在切削过程中将切屑直接引导至切屑槽中进行集中管理。
对于碎裂切屑和小颗粒切屑,可以采用切削油膜、水冷却等辅助手段,将切屑固定在切削液或切削液中形成悬浮液,然后通过切削液循环系统进行处理与过滤。
其次,切屑处理与管理方案还应注重资源利用。
金属切屑中含有大量的金属资源,如果直接丢弃,不仅造成了资源的浪费,还给环境带来了污染。
因此,切削中的切屑可以通过回收、再利用等方式得到合理利用。
例如,可以对切屑进行磁选、洗涤等处理,分离出切屑中的金属物质,然后通过回收再加工,利用于其他生产过程中。
这种方式不仅可以减少资源消耗和环境污染,还可以实现资源的循环利用。
同时,切屑处理与管理方案还需要考虑安全因素。
金属切削过程中产生的切屑往往具有高速旋转的趋势,并且会与刀具生产的高温碰撞,因此切屑会产生较高的温度和动能,并且可能对人员和设备造成伤害。
因此,在制定切屑处理与管理方案时,应考虑安全防护措施,如设置切屑防护罩、切屑收集装置等。
同时,也应加强对切屑清理与管理操作的培训,提高员工的安全意识和操作能力。
最后,切屑处理与管理方案还应考虑环境保护的因素。
金属切削过程中产生的切屑中可能含有有害物质,如重金属元素等,如果不妥善处理,可能会对环境造成污染。
金属切削原理及其应用领域深度剖析金属切削是指通过切削工具对金属材料进行加工和切割的一种制造工艺。
这种切削工艺广泛应用于诸如机械制造、金属加工、航空航天、汽车制造等多个领域。
本文将深入探讨金属切削的原理和其在各个应用领域的具体应用。
金属切削的原理主要基于材料塑性变形与材料去除两个基本过程。
当刀具施加在金属工件上时,会使其产生塑性变形。
随着刀具的移动,金属工件的组织结构被剪切、拉伸和压缩,从而使材料被去除,完成切削加工。
在这个过程中,刀具和工件之间的相互作用是至关重要的。
因此,刀具的选择、切削速度、进给速度和切削液等参数都对金属切削过程的效果有影响。
金属切削可以应用于各种材料的加工,包括普通碳钢、合金钢、不锈钢、铜、铝和钛合金等。
不同材料的硬度和强度会对切削过程产生不同的影响。
为了达到理想的切削效果,需要根据具体材料的特性选择合适的切削工具和参数。
例如,对于硬度较高的材料,可以选择刀具材料更坚硬的硬质合金刀具进行切削。
此外,切削液的使用也是金属切削过程中重要的因素之一,它可以冷却工件和刀具、润滑切削面,并防止切削过程中产生的金属屑积聚在切削区域。
金属切削技术广泛应用于机械制造领域。
在机械零部件的制造过程中,往往需要对金属材料进行切割、车削、铣削、钻孔等工艺。
通过金属切削技术,可以实现加工精度更高、表面质量更好的产品。
在汽车制造领域,金属切削工艺用于加工发动机零部件、底盘组件等。
航空航天领域对于金属材料的切削加工要求更高,因为航空航天行业需要使用轻质高强度的金属材料制造飞机和发动机等关键部件。
随着科技的发展,金属切削技术不断创新和改进,涌现出许多新的应用。
例如,微切削技术是利用先进的加工设备和工艺对微尺度金属零件进行加工的一种技术。
微切削技术的应用领域广泛,包括微机械、微电子、生物医药等。
另外,快速切削技术是一种高效快速的切削加工技术,可以大幅提高生产效率。
这种技术主要应用于批量加工,如汽车制造、机械制造等领域。
