thk导轨使用手册一、概述THK导轨是日本THK公司开发的一种高质量线性滑轨,广泛应用于各种机械制造领域。
它以其高精度、高刚度、长寿命等特点被广大用户所认可。
本手册旨在为用户提供THK导轨的正确使用方法、维护保养等方面的指导。
二、THK导轨的安装1. 安装前的准备在安装THK导轨前,请确保安装表面平整、清洁,并检查导轨的型号、尺寸是否与您的应用相匹配。
2. 安装步骤(1)将THK导轨安装在基座上,确保导轨与基座紧密配合。
(2)使用适当的锁紧装置将导轨固定在基座上。
(3)检查导轨的直线度、平行度等精度指标,确保满足您的应用要求。
三、THK导轨的使用1. 运行速度在使用THK导轨时,请确保运行速度在推荐范围内,避免过快或过慢的运行速度对导轨造成损坏。
2. 负载请勿超过THK导轨的额定负载,以确保其长期稳定运行。
3. 清洁与防护定期清理THK导轨表面的灰尘和杂质,保持导轨的清洁和干燥。
同时,避免金属碎片等硬物进入导轨内部,以免对导轨造成损坏。
四、THK导轨的维护与保养1. 定期检查定期检查THK导轨的精度、润滑情况、磨损情况等,及时发现并处理问题。
2. 润滑保养定期为THK导轨添加润滑剂,以减少摩擦和磨损,提高导轨的使用寿命。
3. 清洁保养定期清理THK导轨表面的灰尘和杂质,保持其清洁和干燥。
同时,避免使用含有酸性或碱性物质的清洁剂,以免对导轨造成腐蚀。
五、故障排除与维修1. 故障排除当THK导轨出现故障时,请首先检查导轨的安装、使用情况,确定故障原因。
如无法确定故障原因,请联系专业的THK技术支持团队或维修服务商进行诊断和维修。
2. 维修保养对于需要维修的THK导轨,请联系专业的THK维修服务商进行维修。
在维修过程中,请勿随意拆卸或更改导轨的结构和部件,以免影响其性能和使用寿命。

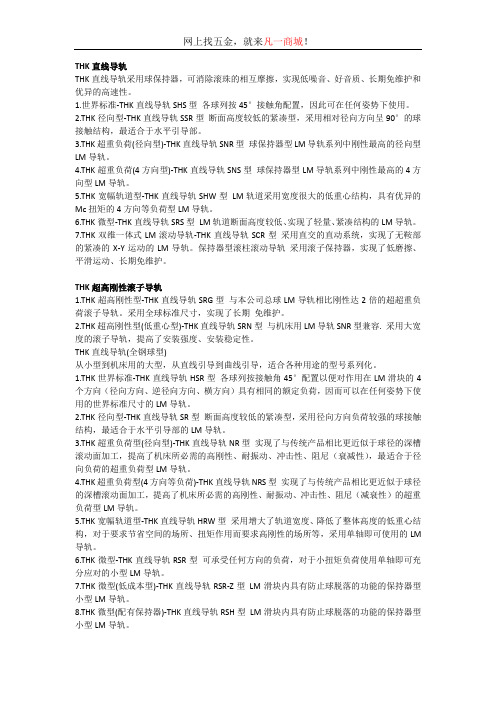

THK直线导轨THK直线导轨采用球保持器,可消除滚珠的相互摩擦,实现低噪音、好音质、长期免维护和优异的高速性。
1.世界标准-THK直线导轨SHS型各球列按45°接触角配置,因此可在任何姿势下使用。
2.THK径向型-THK直线导轨SSR型断面高度较低的紧凑型,采用相对径向方向呈90°的球接触结构,最适合于水平引导部。
3.THK超重负荷(径向型)-THK直线导轨SNR型球保持器型LM导轨系列中刚性最高的径向型LM导轨。
4.THK超重负荷(4方向型)-THK直线导轨SNS型球保持器型LM导轨系列中刚性最高的4方向型LM导轨。
5.THK宽幅轨道型-THK直线导轨SHW型LM轨道采用宽度很大的低重心结构,具有优异的Mc扭矩的4方向等负荷型LM导轨。
6.THK微型-THK直线导轨SRS型LM轨道断面高度较低、实现了轻量、紧凑结构的LM导轨。
7.THK双维一体式LM滚动导轨-THK直线导轨SCR型采用直交的直动系统,实现了无鞍部的紧凑的X-Y运动的LM导轨。
保持器型滚柱滚动导轨采用滚子保持器,实现了低磨擦、平滑运动、长期免维护。
THK超高刚性滚子导轨1.THK超高刚性型-THK直线导轨SRG型与本公司总球LM导轨相比刚性达2倍的超超重负荷滚子导轨。
采用全球标准尺寸,实现了长期免维护。
2.THK超高刚性型(低重心型)-THK直线导轨SRN型与机床用LM导轨SNR型兼容. 采用大宽度的滚子导轨,提高了安装强度、安装稳定性。
THK直线导轨(全钢球型)从小型到机床用的大型,从直线引导到曲线引导,适合各种用途的型号系列化。
1.THK世界标准-THK直线导轨HSR型各球列按接触角45°配置以便对作用在LM滑块的4个方向(径向方向、逆径向方向、横方向)具有相同的额定负荷,因而可以在任何姿势下使用的世界标准尺寸的LM导轨。
2.THK径向型-THK直线导轨SR型断面高度较低的紧凑型,采用径向方向负荷较强的球接触结构,最适合于水平引导部的LM导轨。
THK介绍THK轴承THK轴承公司介绍日本THK公司于1971 年,在日本东京Meguro-ku 成立,最初名称为 Toho Seiko Co., Ltd.。
后更名THK C O.,LTD。
“THK”代表“ Toughness(坚韧)”、“ High Quality(高品质)”和“ Know-how(技术诀窍)”。
THK发展历程:1971 年,THK 在东京 Meguro-ku 成立,最初名称为 Toho Seiko Co., Ltd.。
1972 年,THK 成为世界上第一家开发通过滚动接触实现直线运动的方法的公司,并开始制造和销售商业化的成果:直线运动 (LM) 导轨。
1977 年,THK 的 Kofu 工厂(第一家完善的 LM滚动导轨生产厂)成立。
这是 THK 扩大生产设施的第一步。
1981 年在美国成立了 THK America Inc.,次年在德国成立了 THK Europe,为国际销售网络的扩展打下了基础。
1984 年在日本成立了 Gifu 工厂,并于 1985 年在日本成立了 Mie 工厂和 Yamaguchi 工厂,进一步扩大生产能力。
1996 年,THK 开发了“球保持器型 LM滚动导轨”,这种产品的性能显著优于传 THK直线轴承统产品。
如今THK拥有四位一体的生产和销售基地:日本、欧洲、美洲和亚洲。
THK产品及应用:THK公司的“直线运动系统”飞跃性地提高了工作机械、产业用自动装置、半导体制造装置等先进机电一体化设备的高精度化,省力化,高速化等机械性能,并为其商品化做出了划时代的贡献。
THK凭借独特的机械组件,包括LM 导轨设备,滚珠花键、滚珠丝杠和连杆球,享誉全球。
THK直线运动系列产品广泛应用于机床、加工中心、汽车、橡胶、包装、工业机器人、半导体制造装置、医疗器械及其他各种电子控制机器等。
LM导轨的先驱机器的运动零件可分为滚动件、直线运动件或两者的组合件。
随着大约 110 年前滚动轴承的开发,滚动接触成为了实现滚动运动的标准方法。
直线导轨的选购要素以直线导轨的选购要素为标题的文章:直线导轨是一种常见的机械传动部件,广泛应用于工业生产线、机床设备和自动化生产设备等领域。
正确选择合适的直线导轨对于机械设备的性能和寿命至关重要。
本文将介绍直线导轨的选购要素,帮助读者准确选择适合自己需求的直线导轨。
1. 负载能力直线导轨的负载能力是一个重要的选购要素。
它决定了导轨能够承受的最大负荷。
在选择直线导轨时,需要根据实际应用中的负载要求来确定所需的负载能力。
如果负载过重,导轨可能会发生变形或损坏,影响设备的使用寿命。
2. 精度等级直线导轨的精度等级也是选购要素之一。
精度等级决定了导轨的定位精度和重复定位精度。
在高精度要求的应用中,需要选择高精度等级的直线导轨,以确保机械设备的定位精度。
3. 导轨长度导轨的长度也是选购时需要考虑的因素。
导轨的长度应根据实际应用中的需要来确定。
如果导轨长度过长,可能会导致刚性不足,影响设备的稳定性;如果导轨长度过短,可能会限制设备的行程。
4. 导轨结构直线导轨的结构形式多种多样,如滚珠导轨、滑动导轨等。
不同的结构形式适用于不同的应用场景。
滚珠导轨具有较高的刚性和定位精度,适用于高速运动和高负荷的应用;滑动导轨具有较好的吸震性能,适用于低速运动和低负荷的应用。
在选购时需要根据实际需求选择合适的导轨结构。
5. 导轨材料直线导轨的材料也是选购要素之一。
常见的导轨材料有钢材、铝合金等。
钢材导轨具有较高的刚性和耐磨性,适用于负载较大和要求较高的应用;铝合金导轨具有较轻的重量和较好的耐腐蚀性能,适用于负载较小和要求较低的应用。
在选购时需要根据实际需求选择合适的导轨材料。
6. 导轨润滑直线导轨的润滑也是选购时需要考虑的因素。
合适的润滑方式可以减少摩擦和磨损,延长导轨的使用寿命。
常见的润滑方式有干摩擦、滴油润滑、脂润滑等。
在选购时需要根据实际需求选择合适的润滑方式。
7. 品牌和服务直线导轨的品牌和服务也是选购要素之一。
知名品牌的导轨通常具有较好的质量和可靠性。
THK质量是不错的用在高端的地方比台湾的质量好就是价格贵点THK的目标是通过在技术开发和产品制造过程中遵循这三大原则,来促进社会的进步和行业的发展。
天津精日瑞轴承有限公司自成立以来一直致力于自动化产业不可缺少的传动设备的研发、生产与销售的产品有THK公司的“直线运动系统”飞跃性地提高了工作机械、产业用自动装置、半导体制造装置等先进机电一体化设备的高精度化,省力化,高速化等机械性能,并为其商品化做出了划时代的贡献THK直线轴承直线滚珠导套是一种直线导轨,与带圆柱轴的 LM 轴配套使用。
本产品可进行摩擦阻力极小的直线运动,以提供高度精准和灵活的运动。
直线滚珠导套的外筒采用高精度的圆筒形状,使用广泛。
LM3UU,LM4UU,LM5UU,LM6UU,LM8UU,LM10UU,LM12UU,LM13UU,LM16UU,LM2OUU LM25UU,LM30UU,LM35UU,LM4OUU,LM5OUU,LM60UULME8UU,LME10UU,LME12UU,LME16UU,LME20UU,LME25UU,LME30UU,LME40UU LME50UU,LME60UUTHK滚珠丝杠滚珠丝杠是一种高效进给丝杠,其滚珠在丝杠丝杆轴与螺母之间滚动。
与传统滑动丝杠相比,本产品驱动扭矩最大仅为其三分之一,极为适合用于节省驱动电机功率。
THK 滚珠丝杠是一种高效进给丝杠,其滚珠在丝杠丝杆轴与螺母之间滚动。
与传统滑动丝杠相比,本产品驱动扭矩最大仅为其三分之一,极为适合用于节省驱动电机功率。
滚珠螺杆为适应各种各样的用途,提供有标准化的种类丰富的各种产品,可保证用户选择最合适的滚珠螺杆。
滚珠的循环方式有循环导管式、循环器式、端盖式。
预压方式有定位预压(双螺母方式、错位预压方式)、定压预压,可根据用途选择使用适当的类型。
另外,不仅有以前的螺杆轴旋转使用法,而且最适合于螺母旋转使用法的螺母旋转式滚珠螺杆也已系列化了THK导轨HSR型HSR型直线导轨是世界标准型,是最通用的直线导轨型号各球列按接触角45°配置以便对作用在LM滑块的4个方向(径向方向・逆径向方向・横方向)具有相同的额定负荷,因而可以在任何姿势下使用的世界标准尺寸的LM导轨。
直线导轨的规格型号和用途直线导轨是一种常见的机械零件,它主要用于机器人、数控机床、印刷机、电子设备等各种机械设备中。
在现代工业生产中,直线导轨的应用越来越广泛,其规格型号也越来越多。
本文将详细介绍直线导轨的规格型号和用途。
一、直线导轨的种类直线导轨可以分为滚动导轨和滑动导轨两种。
滚动导轨是利用滚珠或滚柱在导轨上滚动,实现导轨和导轨之间的相对运动。
滑动导轨则是利用导轨和导轨之间的摩擦力来实现相对运动。
滚动导轨主要分为滚珠导轨、滚柱导轨和滑块导轨。
其中,滚珠导轨主要适用于高速、高精度的机械设备,如数控机床、印刷机等;滚柱导轨适用于负载大的机械设备,如机床、注塑机等;滑块导轨适用于负载小的机械设备,如家用缝纫机、电子设备等。
滑动导轨主要分为铜套导轨、复合材料导轨和聚四氟乙烯导轨。
其中,铜套导轨适用于负载大、速度慢的机械设备,如起重机、汽车重载平台等;复合材料导轨适用于负载小、速度快的机械设备,如数控机床、印刷机等;聚四氟乙烯导轨适用于高温、高湿、高腐蚀环境下的机械设备,如食品加工设备、医疗器械等。
二、直线导轨的规格型号直线导轨的规格型号主要包括导轨宽度、滑块长度、滑块数等参数。
一般来说,导轨宽度越宽,承载能力越大,精度越高;滑块长度越长,承载能力越大,滑动平稳度越好;滑块数越多,承载能力越大,分布均匀度越好。
具体的规格型号可以参考直线导轨的相关产品手册或技术参数表。
以滚珠导轨为例,其规格型号一般表示为“宽度×高度×长度×滑块数”。
例如,宽度为15mm,高度为28mm,长度为1200mm,滑块数为4个的滚珠导轨可以表示为“15×28×1200×4”。
在选择直线导轨时,需要根据机械设备的使用环境、负载要求、精度要求等因素进行综合考虑,选择合适的规格型号。
同时,还需要注意直线导轨的安装、维护和保养等问题,以确保其正常运行和延长使用寿命。
三、直线导轨的应用直线导轨广泛应用于各种机械设备中,主要包括以下几个方面: 1. 机器人领域:直线导轨是机器人关节运动的核心部件之一,它可以帮助机器人实现高速、高精度的运动控制。

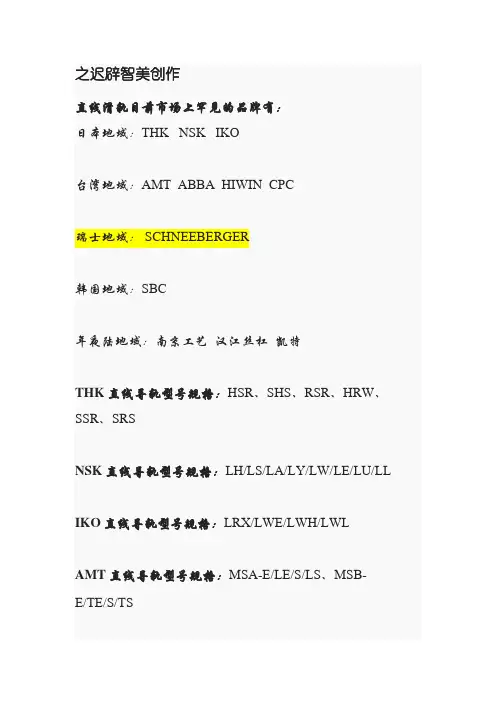

之迟辟智美创作
直线滑轨目前市场上罕见的品牌有:
日本地域:THK NSK IKO
台湾地域:AMT ABBA HIWIN CPC
瑞士地域: SCHNEEBERGER
韩国地域:SBC
年夜陆地域:南京工艺汉江丝杠凯特
THK直线导轨型号规格:HSR、SHS、RSR、HRW、SSR、SRS
NSK直线导轨型号规格:LH/LS/LA/LY/LW/LE/LU/LL
IKO直线导轨型号规格:LRX/LWE/LWH/LWL
AMT直线导轨型号规格:MSA-E/LE/S/LS、MSB-
E/TE/S/TS
ABBA直线导轨型号规格:BRH-A/AL/B/BL、BRS-B/BS
HIWIN直线导轨型号规格:HGW-CA/HA、HGH-CA/HA、EGW-CA、EGH-CA
CPC直线导轨型号规格:MR-MN/ML、MR-WM/WL、AR-MS/MN/FS/FN、HR-MN/ML/FN/FL
SCHNEEBERGER直线导轨型号规格:
MRA/MRB/MRC/MRD/MRE、BMA/BMB/BMC/BMD/BME
SBC直线导轨型号规格:SBG-FL/FLL/SL/SLL/FV/SV、SBS-SL/SLL/FV/SV
南京工艺直线导轨型号规格:GGB-AA/AAL/AB/ABLGGB-BA/BAL、GGC-BA/BAK
汉江直线导轨型号规格:DA-
AA/AB/CA/CB/AAL/ABL/CAL/CBL
凯特直线导轨型号规格:LG-EA/FA、LG-
AA/AN/HAA/HAN、LMW-AA、LGW-EA。

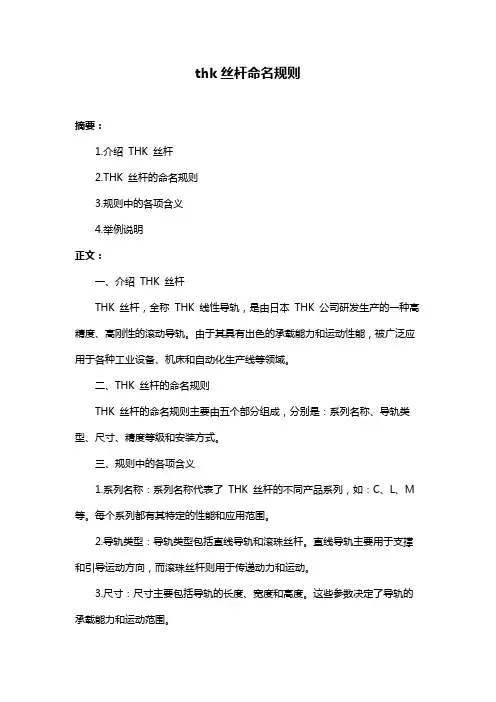

thk丝杆命名规则
摘要:
1.介绍THK 丝杆
2.THK 丝杆的命名规则
3.规则中的各项含义
4.举例说明
正文:
一、介绍THK 丝杆
THK 丝杆,全称THK 线性导轨,是由日本THK 公司研发生产的一种高精度、高刚性的滚动导轨。
由于其具有出色的承载能力和运动性能,被广泛应用于各种工业设备、机床和自动化生产线等领域。
二、THK 丝杆的命名规则
THK 丝杆的命名规则主要由五个部分组成,分别是:系列名称、导轨类型、尺寸、精度等级和安装方式。
三、规则中的各项含义
1.系列名称:系列名称代表了THK 丝杆的不同产品系列,如:C、L、M 等。
每个系列都有其特定的性能和应用范围。
2.导轨类型:导轨类型包括直线导轨和滚珠丝杆。
直线导轨主要用于支撑和引导运动方向,而滚珠丝杆则用于传递动力和运动。
3.尺寸:尺寸主要包括导轨的长度、宽度和高度。
这些参数决定了导轨的承载能力和运动范围。
4.精度等级:精度等级是衡量THK 丝杆精度的重要指标,通常分为C、
H、P、SP、UP 五个等级。
精度等级越高,导轨的精度和性能越好。
5.安装方式:安装方式包括法兰安装、轴心安装和侧面安装等。
不同的安装方式会影响到导轨的结构和使用环境。
四、举例说明
以THK LM 系列直线导轨为例,其命名可能为:LM-150-C-轴心安装。
其中,LM 表示系列名称;150 表示尺寸;C 表示精度等级;轴心安装表示安装方式。
世界知名品牌直线导轨型号对照表序号1234公司名称HIWIN THK NSK IKO型号LM-LINEARMOTIONLW-LINEARWAYH G H-CA H G H-HA HGH15CAHSR15R,SHS15R LY15AN,LAN15AN LWHD15B HGH20CAHSR20R,SHS20V LH20AN LWHS20B HGH20HAHSR20LR,SHS20LV LH20BN LWHSG20 HGH25CAHSR25R,SHS25R LH25AN,LY25ANLWHD25B,LWHS25B HGH25HAHSR25LR,SHS25LR LH25BN,LY25BNLWHDG25,LWHSG25 HGH30CAHSR30R,SHS30RLH30AN,LY30AN,LAN30ANLWHD30B,LWHS30B HGH30HAHSR30LR,SHS30LR LH30BN,LY30BNLWHDG30,LWHSG30 HGH35CAHSR35R,SHS35RLH35AN,LY35AN,LAN35ANLWHD35B HGH35HAHSR35LR,SHS35LR LH35BN,LY35BN LWHDG35 HGH45CAHSR45R,SHS45RLH45AN,LY45AN,LAN45ANLWHD45B HGH45HAHSR45LR,SHS45LR LH45BN,LY45BN LWHDG45 HGH55CAHSR55R,SHS55RLH55AN,LY55AN,LAN55ANLWHD55B HGH55HAHSR55LR,SHS55LR LH55BN,LY55BN LWHDG55 HGH65CAHSR65RLH65AN,LY65AN,LAN65ANLWHD65B HGH65HAHSR65LR LH65BN,LY65BN LWHDG65H G HGW15CA/B/CHSR15A/B,SHS15C LY15EL/FLLWHT(LWH)15BW-CA ,C B, CC H G W-HA ,H B, HC HGW20CA/B/CHSR20A/B,SHS20CLH20EL/FL,LY20EL/FLLWHT(LWH)20BHGW20HA/B/CHSR20LA/LB,SHS20LCLH20GL/HL,LY20GL/HLLWHTG(LWHG)20B HGW25CA/B/CHSR25A/B,SHS25CLH25EL/FL,LY25EL/FL,LAN25EL/FLLWHT(LWH)25BHGW25HA/B/CHSR25LA/LB,SHS25LCLH25GL/HL,LY25GL/HLLWHTG(LWHG)25B HGW30CA/B/CHSR30A/B,SHS30CLH30EL/FL,LY30EL/FL,LAN30EL/FLLWHT(LWH)30BHGW30HA/B/CHSR30LA/LB,SHS30LCLH30GL/HL,LY30GL/HLLWHTG(LWHG)30B HGW35CA/B/CHSR35A/B,SHS35CLH35EL/FL,LY35EL/FL,LAN35EL/FLLWHT(LWH)35BHGW35HA/B/CHSR35LA/LB,SHS35LCLH35GL/HL,LY35GL/HLLWHTG(LWHG)35B HGW45CA/B/CHSR45A/B,SHS45CLH45EL/FL,LY45EL/FL,LAN45EL/FLLWHT(LWH)45BHGW45HA/B/CHSR45LA/LB,SHS45LCLH45GL/HL,LY45GL/HLLWHTG(LWHG)45B HGW55CA/B/CHSR55A/B,SHS55CLH55EL/FL,LY55EL/FL,LAN55EL/FLLWHT(LWH)55BHGW55HA/B/CHSR55LA/LB,SHS55LCLH55GL/HL,LY55GL/HLLWHTG(LWHG)55B HGW65CA/B/CHSR65A/B,SHS65CLH65EL/FL,LY65EL/FL,LAN65EL/FLLWHT(LWH)65BHGW65HA/B/CHSR65LA/LB,SHS65LCLH65GL/HL,LY65GL/HLLWHTG(LWHG)65BAG H-SA ,C A AGH15SASSR15XVY/XVMY,SR15VLS15CL LWESC15 AGH15CASSR15XWY/XWMY,SHS15V,SR15WLS15AL LWES15 AGH20SASSR20XVY/XVMY,SR20VLS20CL LWESC20 AGH20CASSR20XWY/XWMY,SR20WLS20AL LWES20 AGH25SASSR25XVY/XVMY,SR25VLS25CL LWESC25 AGH25CASSR25XWY/XWMY,SR25WLS25AL LWES25 AGH30SASR30V LS30CLAGH30C SSR30XWY/XWMY LS30AL LWES30A,SHS30V,SR30WAG W-SA ,C A AG W-SB, CB AGW15SA/BSR15SB LS15KL AGW15CA/BSSR15XTBY,SR15TBLS15FL AGW20SA/BSR20SB LS20KL AGW20CA/BSSR20XTB,SR20TB LS20FL AGW25SA/BSR25SB LS25KL AGW25CA/BSSR25XTBY,SR25TBLS25FL AGW30SA/BSR30SB LS30KL AGW30CA/BSR30TB LS30FL各厂家常用直线导轨型号对照表HIWI N PMIABBASBC IKO法兰型加长型法兰型加长型法兰型加长型法兰型加长型法兰型加长型H G W 1 5 C C MSA15ABRH15ASBG15FLLWH15B LWHG15BH G W 2 0 C C HGW2HCMSA2AMSA2LABRH2ABRH2ALSBG2FLSBG2FLLLWH20B LWHG20BH G W 2HGW2MSA2MSA2BRH2BRH2SBG2SBG2LWH25B LWHG25B5 C C 5HC5A5LA5A5AL5FL5FLLH G W 3 0 C C HGW3HCMSA3AMSA3LABRH3ABRH3ALSBG3FLSBG3FLLLWH30B LWHG30BH G W 3 5 C C HGW35HCMSA35AMSA35LABRH35ABRH35ALSBG35FLSBG35FLLLWH35B LWHG35BH G W 4 5 C C HGW45HCMSA45AMSA45LABRH45ABRH45ALSBG45FLSBG45FLLLWH45B LWHG45BH G W 5 5 C C HGW55HCMSA55AMSA55LASBG55FLSBG55FLLLWH55B LWHG55BH G W 6 5 C C HGW65HCMSA65AMSA65LASBG65FLSBG65FLLLWH65B LWHG65B标准型加长型标准型加长型标准型加长型标准型加长型标准型加长型H G H 1 5 C A MSA15SBRH15BSBG15SLLWHD15B LWHDG15H G H 2 0 C A HGH2HAMSA2SMSA2LSBRH2BBRH2BLSBG2SLSBG2SLLLWHD20B LWHDG20H G H 2 5 C A HGH25HAMSA25SMSA25LSBRH25BBRH25BLSBG25SLSBG25SLLLWHD25B LWHDG25H G H 3 0 C A HGH3HAMSA3SMSA3LSBRH3BBRH3BLSBG3SLSBG3SLLLWHD30B LWHDG30H G H 3 5 C A HGH35HAMSA35SMSA35LSBRH35BBRH35BLSBG35SLSBG35SLLLWHD35B LWHDG35H G HGMSMSBRBRSBSBLWHD45B LWHDG45H 4 5 C A H45HAA45SA45LSH45BH45BLG45SLG45SLLH G H 5 5 C A HGH55HAMSA55SMSA55LSSBG55SLSBG55SLLLWHD55B LWHDG55H G H 6 5 C A HGH65HAMSA65SMSA65LSSBG65SLSBG65SLLLWHD65B LWHDG65低组装型号-标准型与短型滑块标准型短型标准型短型标准型短型标准型短型标准型短型E G H 1 5 C A EGH15SAMSB15SMSB15TSBRS15BBRS15BSSBS15SLSBS15SVLWES15 LWESC15E G H 2 0 C A EGH2SAMSB2SMSB2TSBRS2BBRS2BSSBS2SLSBS2SVLWES20 LWESC20E G H 2EGH2MSB2MSB2BRS2BRS2SBS2SBS2LWES25 LWESC255 C A 5SA5S5TS5B5BS5SL5SVE G H 3 0 C A EGH3SAMSB3SMSB3TSBRS3BBRS3BSSBS3SLLWES30 LWESC30BRS35BBRS35BSSBS35SLLWES35 LWESC35BRS45BBRS45BS法兰型法兰短型法兰型法兰短型法兰型法兰短型法兰型法兰短型E G W 1 5 C A EGW15SAMSB15EMSB15TESBS15FLSBS15FVLWE15 LWEC15E G W 2 0 C A EGW2SAMSB2EMSB2TESBS2FLSBS2FVLWE20 LWEC20E G EGMSMSSBSBLWE25 LWEC25W 2 5 C A W25SAB25EB25TES25FLS25FVE G W 3 0 C A EGW3SAMSB3EMSB3TESBS3FLLWE30 LWEC30各厂家常用直线导轨型号对照表TH K NSKTSUBAKINB STAR法兰型加长型法兰型加长型法兰型加长型法兰型法兰型加长型H S R 1 5 A H15EA(EB)H15LEASGL15HTE1651-1H S R 2 0 A HSR2LALH2EL(FL)LH2GL(HL)SGL2HTE1651-8 1653-8H S R 2 5HSR25LH25ELH25GH25EAH25LESGL251651-2 1653-2A LA L(FL)L(HL)(EB)A HTEH S R 3 0 A HSR3LALH3EL(FL)LH3GL(HL)H3EA(EB)H3LEASGL3HTE1651-7 1653-7H S R 3 5 A HSR35LALH35EL(FL)LH35GL(HL)H35EA(EB)H35LEASGL35HTE1651-3 1653-3H S R 4 5 A HSR45LALH45EL(FL)LH45GL(HL)H45EA(EB)H45LEA1651-4 1653-4H S R 5 5 A HSR55LALH55EL(FLLH55GL(HLH55EA(EB)H55LEA1651-5 1653-5) )H S R 6 5 A HSR65LALH65EL(FL)LH65GL(HL)H65EA(EB)H65LEA1651-6 1653-6标准型加长型标准型加长型标准型加长型标准型标准型加长型H S R 1 5 R SGL15HTF1621-1H S R 2 0 R HSR2LRLH2ANLH2BNSGL2HTF1621-8 1624-8H S R 2 5 R HSR25LRLH25ANLH25BNH25ERH25LERSGL25HTF1621-2 1624-2H S R 3 0 R HSR3LLH3ANLH3BNH3ERH3LERSGL3H1621-7 1624-7R TFH S R 3 5 R HSR35LRLH35ANLH35BNH35ERH35LERSGL35HTF1621-3 1624-3H S R 4 5 R HSR45LRLH45ANLH45BNH45ERH45LER1621-4 1624-4H S R 5 5 R HSR55LRLH55ANLH55BNH55ERH55LER1621-5 1624-5H S R 6 5 R HSR65LRLH65ANLH65BNH65ERH65LER1621-6 1624-6低组装型号-标准型与短型滑块标准型短型标准型短型标准型短型标准型短型标准型短型S R 1 5 W SR15VLS15ALLS15CLU15ERU15SERSGL15THSGL15F 1622-1 1666-1S R SRLSLSU2U2SGSGL20F 1622-8 1666-82 0 W 2V2AL2CLERSERL2THS R 2 5 W SR25VLS25ALLS25CLU25ERU25SERSGL25THSGL25F 1622-2 1666-2S R 3 0 W SR3VLS3ALLS3CLU3ERU3SERSGL3THSGL30F 1622-7 1666-7S R 3 5 W SR35VLS35ALLS35CLU35ERU35SERSGL35THSGL35F 1622-3 1666-31622-4 1666-4法兰型法兰短型法兰型法兰短型法兰型法兰短型法兰型法兰短型S R 1 5 T B SR15SBLS15ELLS15JLSGL15TESGL15ES R 2 0 T B SR2SBLS2ELLS2JLSGL2TSGL20E 1693-8 1663-8ES R 2 5 T B SR25SBLS25ELLS25JLSGL25TESGL25E 1693-2 1663-2S R 3 0 T B SR3SBLS3ELLS3JLSGL3TESGL30E知名厂牌直线导轨型号对照表。
THK滚珠丝杠的LM智能组合单元由与LM滚动导轨结合在一起的铝质基座、标准化的顶置工作台和驱动系统等构成。
用户可以从可供选择的各种选配件中自由选择主要部件,从而能够实现最适合于特定应用的最优技术规格。
THK滚珠丝杠滚珠花键是一种滚动导轨花键。
这是一款创新型产品,通过滚珠在与轴相连的槽道中的滚动,可实现比使用直线轴套时更大的容许负荷,且可以在进行直线运动的同时传递扭矩。
由于花键轴表面采用镜面加工,因此THK滚珠丝杠可获得平滑的滑动。
另外,接触面积较大,并具有在施加扭矩时自动定心的同心性,因此传递扭矩时可发挥稳定的性能THK 标准导程精密滚珠螺杆结构与特长在循环导管式螺母的滚珠螺杆中,承受轴方向负荷的负荷滚珠在螺杆轴和螺母上所开设的滚动沟槽上顺着轴的周围滚动后,进入埋在螺母内部的循环导管中成为无负荷,通过导管再返回负荷领域,如此进行滚动运动的无限循环。
这种型式的滚珠螺杆是系列中种类最丰富,最普及的型式,被广泛地使用于各种各样的用途。
丰富的轴径与导程的组合您可以从各种螺母类型和丝杠轴导程的组合中,选择符合使用条件的轴径和导程的组合,螺母类型包括回流管螺母,紧凑型单螺母和大导程端盖螺母轴端末加工的丝杠轴类型,其丝杠轴按标准长度来进行批量制造;轴端完成加工的丝杠轴类型,在其中丝杠轴经过加工以配合相应的支撑单元,这2类型均作为标准件提供。
备有满足使用环境要求的任选构件提供的任选购件包含QZ自润滑润滑器和清洁环(w),前者使维修的时间显着延长,而后者提高了在恶劣环境中排除异物的能力。
THK 带球保持器的高速滚珠螺杆为了消除钢珠之间的碰撞和相互摩擦﹐并提高保持润滑剂的性能﹐在钢珠之间安装了球保持器。
由此实现了低噪音和优异的扭距性能﹐并可长期免维修保养。
采用透过回流管使钢珠按切线方向上行的理想的循环结构﹐提高了循环部分的强度﹐达到了DN值13万的容许值。
(: DN值=钢珠中心直径X每分钟的转速)预压方式采用了在一个螺母的正中间﹑使两侧螺纹的导程相对移动的偏置预负荷方式。
直线导轨是机械行业最重要的负载元件,负载平台沿着导轨无限循环做高精度直线运动,上银导轨高精度,耐磨,高速运动摩擦少,润滑结构简单,那么上银直线导轨规格型号选型计算规则是什么呢?使用条件设定应用设备类型内部空间限定尺寸应用设备的精度要求应用设备刚性要求负荷方式有效行程运行速度、加速度使用频率使用环境要求的寿命年限选用上银导轨系列类型HG系列滚珠导轨:磨床、铣床、车床、钻床、综合加工机、放电加工机、镗床、线切割机、精密量测仪器、木工机械、搬运机器、运送装置。
EG系列低组导轨:产业自动化机器、半导体机械、镭射雕刻机、包装机器。
MG系列微型导轨:印表机、机器手臂、电子仪器设备、半导体设备。
RG系列重型导轨:CNC加工机、重切屑加工机、CNC磨床、射出成型机、放电加工机、线切割机、大型龙门机床QH系列静音导轨:高速、宁静、低发尘需求产业。
WE/QW系列是单轴设备专用。
选用直线导轨精度等级C:普通H:高P:精密SP:超精密UP:超高精密假定滑块尺寸和数量依据经验选用负荷状态若与滚珠丝杆配合使用,则直线导轨规格与丝杠外径相似,例如:若滚珠丝杠为35mm则选用HG35规格的。
计算滑块最大负荷参照负荷计算例计算出单个滑块最大等效负荷确认选用的直线导轨静安全系数应超过静安全系数使用表所列之值。
选择预压力依据刚性要求及其安装精度选用确认刚性参照刚性表计算变形量(提高预压力,加大选用尺寸或滑块数量以提供刚性)计算使用寿命依据使用速度、频率计算寿命距离要求(依据寿命公式计算选定直线导轨的寿命距离)润滑选用润滑剂选用,应设备要求可选择润滑脂、润滑油、特殊润滑剂,润滑定期注入润滑脂或自动供油。
前面说了一下滚珠丝杠选型的大致原则和注意的要点,今天有空,谈一谈直线导轨的大致选型步骤和方法:分类介绍:先说明一下,本文所说的直线导轨均指滚动直线导轨。
种类按滚动体类型分有滚珠导轨滚珠、滚柱导轨,前者包括交叉滚珠导轨,而交叉滚柱导轨则可归于后者。
按形状分有方轨(截面尺寸大致呈等边矩形)和扁轨(截面尺寸大致呈扁平的矩形),不说明的一般指方轨,扁轨的官方称呼是微型滚珠滑轨。
按制造结构分又可分成2排滚珠(或滚柱,下同)导轨、4排滚珠导轨等等。
型号编排介绍:目前直线导轨市场标准化程度相对比较高,除某些日本品牌之外多数种类各品牌之间可以替换,这也整个传动机械产品市场的趋势。
各厂家大致的型号编排规则有两类,一类是欧系,一类是日系,前者以德系产品为代表,编号比较复杂,主要是字母和数字混合编号,但是数字含义比较复杂,有的就干脆全是数字,中间以点号隔开,比如:123.123.12.123.1。
日系产品以日本产品为代表,编号相对简单一点,大致方式也是字母和数字,一般前面是数字,表示产品系列,后面的数字表示相关规格尺寸,例如轨的宽度、长度、滑块数量等,再后面的字母表示其他如形状精度等指标。
上述描述是指大致编号原则,具体型号请参阅该品牌产品样本。
选型基本原则:1---优先性能而不是价格:满足设计要求应是用户首先考虑的目标,然后找到恰当的供应商获得相对低价才是正途。
机械产品特别是零部件行业极少有暴利情况,除高端品牌外如果忽略渠道因素你基本可以认为价高质优。
2---优先选择产品类型而不是品牌:作为用户,自豪于忠于某个品牌是愚蠢的,在适当的时候适当的场合选用不同品牌的产品十分必要。
例:某用户电火花机装的是日本**K导轨,坏了一个滑块,保修期外需要订购,但是被厂家告之必须整套订购,7000多块,2.5个月到货,而台湾品牌****N类似型号只要2000多,现货。
我以近10年本行业经验保证,这两个型号质量相差不大。
但是换不了,为什么?因为原先的组合高和滑块安装孔不一样。
