安川变频器维修(616G7)典型故障总结安川变频器维修(616G7)典型故障总结如下:一、上电无显示故障安川变频器维修中上电无显示故障比较普遍,基本上可以确定故障点分为:整流模块、控制卡、电源卡(驱动卡)。
故障排除:1.上电无显示的变频器,首先要检查整流模块,如果整流模块损坏,主回路没有直流电压,开关电源就不会工作,变频器就没有显示。
2.电源卡上直流电压正常,开关电源不工作。
检查开关电源的负载没电压,该机器型号的开关电源结构比较普通,是UC3844芯片类型,加上过流保护功能。
只要修复该部分线路就修复电源板。
3.开关电源板上各路负载电压正常后,变频器如果没有显示的情况下,就是控制卡损坏。
只要更换控制卡,就可以修复。
二、显示CPF00故障客户送过来维修修的616G7变频器加电显示CPF00故障,故障描述分为两种:1.数字式操作器通信故障,即使接通电源5秒后,也不能和数字式操作器通信。
2.CPU的外部RAM不良。
故障排除:先更换操作面板,确定是不是操作面板的故障。
如果是操作面板损坏,就更换操作面板,然后变频器开机运行。
其次看操作面板和控制卡之间的连接是否可靠,如果可靠,那么就不是连接件损坏。
最后确认是控制卡损坏。
技术服务中心接收到此类故障变频器基本上是控制卡损坏,只要修复控制卡上的周边线路或者是更换控制卡,就可以排除故障。
三、显示OH故障故障描述:散热片过热,变频器散热片的温度超过了L8-02的设定值。
故障排除:首先检查将变频器电源送上,观察散热风机是否正常运行,如果风机不运行,那么就是风机损坏导致。
其次如果风机运行正常,那么就要检查电源卡(驱动卡)上的温度检查回路工作是否正常。
四、显示VCF故障故障描述:该故障在安川616G7说明书没有说明。
故障排除:该故障目前从我们公司的维修经验总结,是直流电压检测故障或者是驱动线路损坏。
直流电压采样后经过检测回路,如果出现故障会显示OU,UU,或者是VCF故障。
「安川变频器故障的查找分析排除」安川变频器是一种广泛应用于工业控制系统中的电子设备,用于调节和控制电动机的转速和转矩。
然而,由于各种原因,安川变频器可能会出现故障。
因此,本文将介绍安川变频器故障的查找、分析和排除方法。
一、故障查找1.观察指示灯:安川变频器上通常有多个指示灯,通过观察指示灯的状态,可以初步判断是否存在故障。
比如,如果指示灯闪烁或者显示异常,通常表示设备存在问题。
2.检查电源:首先检查安川变频器的电源供应是否正常,包括输入电压是否稳定、电源线是否连接紧固等。
如果电源供应不稳定可能会导致变频器无法正常工作。
3.检查连接线路:检查安川变频器的连接线路是否正确连接和电缆是否正常。
如果线路接触不良或电缆损坏,会导致变频器无法正常接收和发送信号,从而造成故障。
4.使用示波器检测信号:借助示波器可以检测安川变频器的输入和输出信号,从而查找故障。
比如,可以检测输入电压、输出电压、频率和脉冲等信号是否正常。
如果信号异常,那么很可能存在故障。
5.使用故障诊断软件:安川变频器通常配备有故障诊断软件,可以通过软件对设备进行故障诊断和排错。
软件可以读取设备的故障代码和相关参数,帮助确定故障原因。
二、故障分析1.故障代码解读:安川变频器发生故障时通常会显示相应的故障代码。
通过查阅设备的技术手册或者使用故障诊断软件,可以对故障代码进行解读,了解故障的性质和原因。
2.故障记录:在变频器故障发生时,及时记录故障发生的时间、故障代码、工作状态等信息。
这样可以为故障分析提供参考依据,并帮助判断故障是否具有规律性。
3.故障分布图:根据故障记录和相关参数,可以绘制故障分布图。
通过观察故障分布图,可以发现故障发生的规律和趋势,从而判断故障的原因。
三、故障排除1.更换部件:如果确定一些部件存在问题,可以尝试更换该部件。
比如,检测到电容器损坏,可以更换新的电容器来修复故障。
2.调整参数:安川变频器通常具有多种参数设置,通过调整参数的值可以实现不同的控制效果。
安川变频器故障的查找分析排除安川变频器是一种广泛应用于工业控制系统中的电气设备。
当变频器发生故障时,即使整个系统的运行也会受到影响。
因此,对于变频器故障的查找、分析和排除是非常重要的。
下面将详细介绍安川变频器故障的查找、分析和排除方法。
一、查找故障1.检查电源供应:首先需要检查变频器的电源供应。
确保供电是否正常且稳定。
如果供电出现问题,可以检查电源连接线路、熔断器、开关和电缆,确保它们没有松动或损坏。
2.检查控制信号:然后需要检查变频器的控制信号。
可以用示波器检测各个控制信号的波形,并与正常波形进行比较。
如果控制信号异常,可以检查控制信号线路、接口卡和控制器,确保它们没有问题。
3.检查运行参数:接下来需要检查变频器的运行参数。
可以通过变频器的显示屏查看相关参数是否设置正确。
如输入电压、频率、输出电压、频率、电流等。
如果参数设置错误,可以重新设置正确的参数。
4.检查机械部件:还需要检查与变频器连接的机械部件。
例如电机、传动装置等。
可以检查电机是否正常工作,传动装置是否松动或损坏等。
如果发现问题,可以修理或更换相关部件。
二、分析故障1.故障现象:在查找故障后,需要对故障现象进行分析。
根据故障现象的表现,可以初步判断故障的类型。
例如是否是电源故障、控制信号故障还是参数设置错误等。
2.故障原因:根据故障现象进行分析后,需要继续深入分析故障的原因。
可以参考变频器的用户手册、技术规范和故障码表等相关资料,了解可能的故障原因。
三、排除故障1.维修方法:根据故障原因的分析结果,可以采取相应的维修方法进行故障排除。
例如修复电源线路、更换控制器、重新设置参数等。
2.测试与验证:在排除故障后,需要进行相应的测试和验证。
例如检测电压、频率、电流等参数是否正常,检查机械部件是否正常工作等。
3.预防措施:排除故障后,还需要采取相应的预防措施,以避免类似的故障再次发生。
例如定期检查设备、进行维护和保养等。
综上所述,安川变频器故障的查找、分析和排除需要综合考虑电源供应、控制信号、运行参数和机械部件等方面的问题。
故障的查找&排除故障检查当变频器检测出故障时,在数字操作器上显示该故障内容,并使故障接点输出,切断输出,电机自由滑行停止。
(但是在可选择停止方法的故障时,服从已设定的停止方法)。
·发生了故障时,查找下表并采取纠正措施。
·再起动了,请按如下的任意一个方法,进行故障复位。
·异常复位信号为ON。
[ 多功能输入(H1-01~ H1-06),请设定为异常复位(设定值:14)]·按下数字操作器的复位键。
·一时间切断主回路电源,再投入。
安川变频器故障表示和对策故障分析系统起动时,由于参数设定及接线错误,变频器及电机未能按所想象的那样动作。
这样的场合,请参照本项,实施适当的对策。
1. 参数不能设定按了增加键和减小键,表示仍不变。
1.1 密码不一致(仅在已设定了密码的情况)。
·A1-04( 密码) 和A1-05( 密码的设定) 的数值不一致时,环境设定方式的一部分参数能变更请再设定密码。
·码被忘记时,在A1-04 的表示中,在按下RESET 键的同时,按一下MENU 键那么A1-05[密码(SET)] 被表示出来,请再设定密码。
( 再设定的密码请输入到A1-04 中)。
1.2 参数写入的许可被输入了·在多功能输入,设定了[ 参数写入许可( 设定值:1B)]情况下发生。
参数写入许可的输入为OFF时,参数不能变更,只有参数写入许可的输入为ON 时,才可设定参数。
1.3 变频器起动了(驱动方式)变频器起动时,会有不能设定的参数,请让变频器停止下来,再设定。
·参数设定异常,参数的设定值有异常,参照9.1.3的操作出错。
请修正。
·数字操作器的通信异常,数字操作器和变频器之间的连接有异常,将操作器取下一次,再安装上去试一试。
2. 电机不转按下操作器的运行键,电机也不转2.1 运行方法的设定有错误·b1-02( 运行指令的选择) 的设定为“1”( 控制回路端子) 场合,按了RUN 键,电机仍不转。

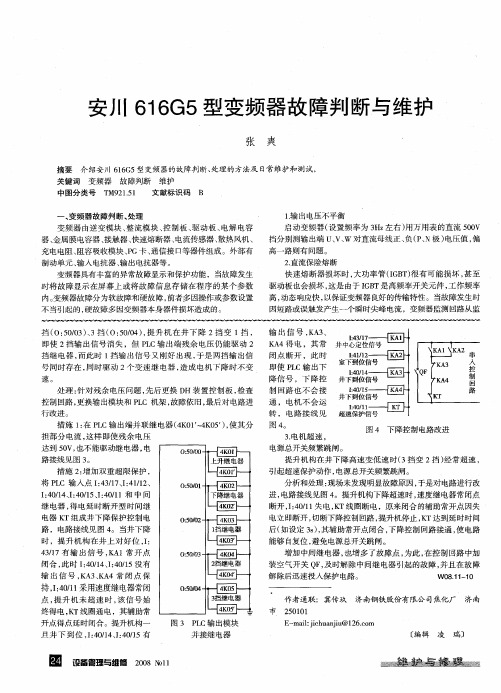

集装箱装卸起重机用安川变频器常见故障分析与处理集装箱装卸起重机用安川变频器常见故障分析与处理引言福州青州港区新购进的1台桥式起重机(以下简称QC)与6台轮胎式龙门起重机(以下简称RTG),都是使用安川变频器驱动。
虽然型号各异,(有6R6CR5、616G5、616H5等),但其主回路都一样,只是控制板与驱动板不一样,所以了解变频器的结构、主要器件的电气特性和常用参数的作用及常见故障排除,对于实际工作越来越重要。
现根据笔者随机调试及维修保养时的经验进行介绍,为该类设备的运行提供参考。
2 安川变频调速结构及其工作原理根据n=120f/p(其中n=电机转速、f=电机定子侧供电频率、p=电机极对数)可知,在异步电动机的极对数不变情况下,只要改变电源频率f,就可以实现对异步电动机的调速。
在集装箱装卸起重机上,给异步电动机供电(电压、频率可调)的主回路中包含有安川变频器,该变频器工作形式为交-直-交,而给变频器提供各种控制信号的回路称为控制回路,如图1所示,其包括以下几个部分:(1)整流桥:使三相交流电UAC经过整流变成直流电UDC。
(2)充电抑制电阻R1:据公式i=(UAC-UDC)/r可知,因r 为整流桥等值电阻很小,因此充电电流I变成很大。
为了防止电解电容被击穿,必须加装充电抑制电阻R1与旁路接触器MC,由此起限流作用。
(3)旁路接触器MC:当电容充电达到80%时,MC闭合,将R1旁路,所以说该元件必须定期保养。
(4)滤波电容C:具有储能功能,寿命可达5~8年,当电网电压跌落30%时,可以维持电容两端电压UC达到10s供变频器工作;当电网电压跌落50%时,可以维持电容两端电压UC达到2s供变频器工作。
(5)充电指示灯:当充电电压达到27V以上,该指示灯会亮,所以在切断变频器电源后,还应等该指示灯完全熄灭时,才可以维修变频器内部元件,以免触电。
(6)逆变回路(桥)主器件(IGBT):全称为大功率双极性绝缘栅场效应馆,包括栅极、源极、漏极,其特点为电压控制器件,门极触发功率低、开关频率高、特性抑制性好,即通态压降、断开漏电流都很小,寿命可达20年。
安川变频器的常见故障分析和处理经验总结对于安川变频器的开展以及一些罕见故障的剖析和处理,在以前的文章中已经有一些介绍,在海内市场上,三菱因为其稳固的质量,壮大的品牌影响,有着相称辽阔的市场,并已深刻了各个范畴的运用。
对于咱们宽广用户来说,所遇到的问题也是各种各样,以下就近期安川变频器遇到的一些新的故障破坏点及相应的处理方法和宽广用户做一个讨论。
故障处理安川变频器目前在市场上用量最多的就是A500系列,以及E500系列了,A500系列为通用型变频器,适宜高启动转矩和高静态响应场所的运用。
而 E500系列则适宜功用请求简朴,对静态性能请求较低的场所运用,且价钱较有劣势。
以下笔者就安川变频器在市场上运用最广的两款型号的一些新的故障及相应处理方法做一些简朴介绍:1、OC1、OC3故障安川变频器涌现OC(过电流故障)很多时分会是以下几方面起因形成的(现以A500系列变频器为例):(1)参数设置问题不当引起的,如时光设置过短;(2)内部因素引起的,如电机绕组短路,包含(相间短路,对地短路等);(3)变频器硬件故障,如霍尔传感器破坏,IGBT模块破坏等。
在如今的培修中,咱们有时消除以上这些起因能够还是处理不了问题,OC故障依然存在,当然改换掌握板也不是处理问题的方法,这时能够斟酌一下驱动电路能否存在问题。
三菱A500变频器的检测电路做的相称壮大,以上这些检测点只有有任何一处有问题都能够会报警,无法正常运行。
除了个别性驱动电路所包含的驱动电源,驱动光耦隔离,驱动信号缩小电路,还包含输出信号回馈电路等。
在以前咱们介绍的检测手腕无法处理问题的状态下,要特殊注重驱动电路能否正常,检测方向重要包含方才介绍的三菱驱动电路的几个组成局部。
2、UVT故障UVT为欠压故障,信任很多客户在运用中还是会遇到这样的问题,咱们罕见的欠压检测点都是直流母线侧的电压,经大阻值电阻分压后采样一个低电压值,与规范电压值对比后输出电压正常信号,过压信号或是欠压信号。
安川变频器故障的查找、分析、排除.&排除故障的查找故障检查在数字操作器上显示该当变频器检测出故障时,故障内容,并使故障接点输出,切断输出,但是在可选择停止方法的电机自由滑行停止。
( )。
故障时,服从已设定的停止方法·发生了故障时,查找下表并采取纠正措施。
·再起动了,请按如下的任意一个方法,进行故障复位。
ON。
·异常复位信号为,请设定为异常 H1-06)多功能输入(H1-01~[:14)]设定值复位( ·按下数字操作器的复位键。
·一时间切断主回路电源,再投入。
安川变频器故障表示和对对故障表原内变频器输出侧发生1(电机烧毁路接缘劣化电缆破损而引调查原因OC的接触,接地过电流变频器的输出)实施对策后位Overcurrent流超过了过电流检出值2负载太大加速时间200%约额定电流(使用了特殊电机或最3. 大适用功率以上的电机变频器输出侧电磁开4. 关已开关动作。
变频器输出侧的接接地,变频器输出侧发生发接电机烧毁,绝缘(地短路调查原因,实施对策后复地电流超过了变频器额GF位。
电缆破损而引起的劣化,。
50%定输出电流的grornd Favlt。
接触,接地等)由于变频器输出侧的短接地造成输出晶体管路,(保险丝熔断,装在主回路确认如下的端子调查原因实施对策后,交损坏,PUF换变频器。
间是否短路,如果是短DC Bus Fuse Open的保险丝被熔断了。
:路,则晶体管已损WB1(23W变频输出侧发生了接电机烧毁,绝缘短负载短路变频器的输实施对策后SC调查原因电缆破损而引起的或负载已短路位Short Circuit化触,接地内原对故障表延长减速时间或接制减速时间太短主回路过电压主回路从电机电制动电阻单流电压超过电压检出OV生的能量太大将电压降到电源规格Overvoltage电源电压太高190V200围内400380V1输入电源发生了欠相主回路低电2发生了瞬时停电主回路直流电压低于调查原因UV1实施对策后电压检出级(L2-05)3输入电源的接线端200DC Bus Undervolt190V松动输入电源的电压变4380V400太大1将电ON/OFF试一2连续发生异常情况—控制电源异UV2更换变频器控制电流的电压太CTL PS Undervolt1将电ON/OFF试一UV3防止浪涌回路故2发生了防止浪涌回路MC Answerback连续发生异常情况更换变频作不1输入电源发生了欠主回路电压异常. 2.发生了瞬时停电主回路直流电压在再生调查原因,对策实施后复·输入电源的接线端子太PF状态以外状态有异常振位.(L8-05 Input Pha Loss 动。
安川G7变频器故障分析及解决方案日本安川公司G系列变频器广泛用于起重类控制系统中,并取得很多电气厂家和用户的好评,早期是G5,随着变频器的升级发展,现在很多变频器都是G7,而G5就已经停产退出市场,G5变频器可以依样作参考。
此篇文档,供广大的同行们互相学习交流,希望对大家有所帮助,也希望大家对我所述不足之处给予批评和指正;不完善的地方给予补充与完善;真正达到互利互惠的目的. (本文章仅供参考,如有雷同,不胜荣幸!)------高法家一、常见故障一、OC Over current 过电流描述:变频器的输出电流超过了过电流检出值。
常见原因:1、变频器输出侧发生短路,接地(电机烧毁,绝缘劣化,电缆破损而引起的接触,接地等)。
2、负载太大,加速时间太短。
(通常是见于调试加速过程中报,调长加速时间和检查L2-03)3、变频器输出侧电磁开关已动作。
4、电机短时堵转,如开闸制动器动作缓慢(有可能是制动器有问题,或是调试的程序有问题,制动器刹车皮摩擦,或是关闸时没有零速抱闸,没有零速抱闸通常都是参数或程序有问题)5、变频器的V/F特性设定偏高,请调整E1组参数。
6、闭环系统中,常见于编码器到PG卡之间的环节出现了问题(通常A+和B+接反了,会报PGO或OC,编码器打滑,或是PG卡坏了,要尽量避免编码器线受干扰),可以监视U1-05的参数是否均匀地变化,不能滞留或跳动,比较U1-02与U1-05之间的值是否接近一致。
7、电动机转矩过小。
(这种故障不常见)8、变频器内部的电流互感器出现故障(互感器的简单测量方法是用万用表比较三个互感器四个角之间的阻值是否都差不多,挑出异常的。
)二、GF Groun Favlt 接地描述:变频器输出侧发生接地的接地电流超过变频器额定输出电流的50%。
常见原因:1、变频器输出侧对地,电机烧毁,绝缘劣化,电缆破损而引起的接触,接地等。
在变频器柜内用摇表检查电机进线有无接地现象,电机接线是否潮湿;2、如电机不存在接地现象,可能由于检测回路故障引起,请更换驱动板。
安川A1000变频器故障代码如何查看变频器故障
在A1000变频器的使用过程中,有时我们会碰到因机器故障而显现出的故障代码,对于这些故障代码你知道多少?
本文主要是关于A1000变频器的介绍,并详细阐述了A1000变频器故障代码及其故障查看。
使用特殊电机或最大适用容量以上的电机/在变频器输出侧,电磁开关ON/OFF动作
GF--接地
原因:在变频器输出侧发生接地
PUF-保险丝熔断
原因变频器输出侧短路,接地、,输出晶体管损坏。
在以下的端子之间确认是否短路,如果短路侧是输出晶体管被损坏.B1(+3)U V W -U V W
OV -主回路过电压
原因:1,减速时间太短,从电机产生的能量过大
2,电源电压过大
对策:延长减速时间或连接制动电阻器
解决方法:延长减速时间或连接制动电阻。
UV1-主电路低电压
原因:1,输入端缺相。
2,存在瞬时停电。
3,电源输入端子松动。
4,输入功率的电压变化太大。
UV2-控制电源异常
对策:1、试着开/关电源
2,在故障情况下连续更换变频器。
UV3-防止冲击电路发生故障。

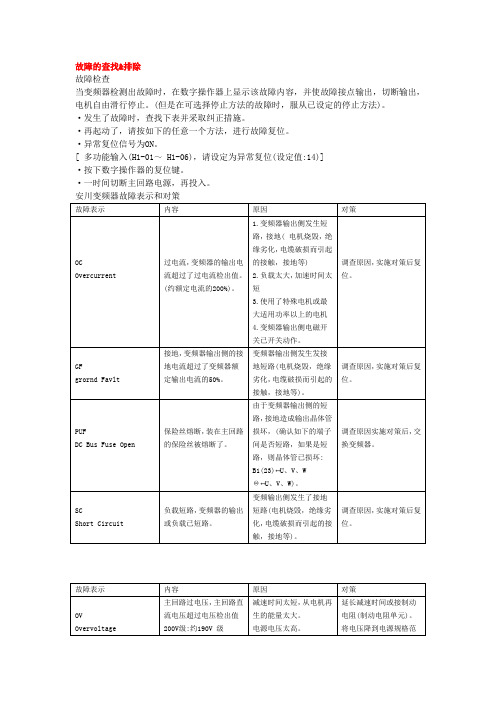

故障的查找&排除故障检查当变频器检测出故障时,在数字操作器上显示该故障内容,并使故障接点输出,切断输出,电机自由滑行停止。
