安川变频器故障的查找、分析、排除

故障的查找&排除故障检查当变频器检测出故障时，在数字操作器上显示该故障内容，并使故障接点输出，切断输出，电机自由滑行停止。

(但是在可选择停止方法的故障时，服从已设定的停止方法)。

·发生了故障时，查找下表并采取纠正措施。

·再起动了，请按如下的任意一个方法，进行故障复位。

·异常复位信号为ON。

[ 多功能输入(H1-01～ H1-06)，请设定为异常复位(设定值:14)]·按下数字操作器的复位键。

·一时间切断主回路电源，再投入。

系统起动时，由于参数设定及接线错误，变频器及电机未能按所想象的那样动作。

这样的场合，请参照本项，实施适当的对策。

1. 参数不能设定按了增加键和减小键，表示仍不变。

1.1 密码不一致(仅在已设定了密码的情况)。

·A1-04( 密码) 和A1-05( 密码的设定) 的数值不一致时，环境设定方式的一部分参数能变更请再设定密码。

·码被忘记时，在A1-04 的表示中，在按下RESET 键的同时，按一下MENU 键那么A1-05[密码(SET)] 被表示出来，请再设定密码。

( 再设定的密码请输入到A1-04 中)。

1.2 参数写入的许可被输入了·在多功能输入，设定了[ 参数写入许可( 设定值：1B)]情况下发生。

参数写入许可的输入为OFF时，参数不能变更，只有参数写入许可的输入为ON 时，才可设定参数。

1.3 变频器起动了(驱动方式)9.1.3的操作出错。

请修正。

数字操作器和变频器之间的连接有异常，将操作器取下一次，再安装上去试一试。

2. 电机不转按下操作器的运行键，电机也不转2.1 运行方法的设定有错误·b1-02( 运行指令的选择) 的设定为“1”( 控制回路端子) 场合，按了RUN 键，电机仍不转。

按下LOCAL/REMOTE，或切换操作器的操作(*)，请在b1-02 参数设定为“0”( 数字操作器)。

「安川变频器故障的查找分析排除」安川变频器是一种广泛应用于工业控制系统中的电子设备，用于调节和控制电动机的转速和转矩。

然而，由于各种原因，安川变频器可能会出现故障。

因此，本文将介绍安川变频器故障的查找、分析和排除方法。

一、故障查找1.观察指示灯：安川变频器上通常有多个指示灯，通过观察指示灯的状态，可以初步判断是否存在故障。

比如，如果指示灯闪烁或者显示异常，通常表示设备存在问题。

2.检查电源：首先检查安川变频器的电源供应是否正常，包括输入电压是否稳定、电源线是否连接紧固等。

如果电源供应不稳定可能会导致变频器无法正常工作。

3.检查连接线路：检查安川变频器的连接线路是否正确连接和电缆是否正常。

如果线路接触不良或电缆损坏，会导致变频器无法正常接收和发送信号，从而造成故障。

4.使用示波器检测信号：借助示波器可以检测安川变频器的输入和输出信号，从而查找故障。

比如，可以检测输入电压、输出电压、频率和脉冲等信号是否正常。

如果信号异常，那么很可能存在故障。

5.使用故障诊断软件：安川变频器通常配备有故障诊断软件，可以通过软件对设备进行故障诊断和排错。

软件可以读取设备的故障代码和相关参数，帮助确定故障原因。

二、故障分析1.故障代码解读：安川变频器发生故障时通常会显示相应的故障代码。

通过查阅设备的技术手册或者使用故障诊断软件，可以对故障代码进行解读，了解故障的性质和原因。

2.故障记录：在变频器故障发生时，及时记录故障发生的时间、故障代码、工作状态等信息。

这样可以为故障分析提供参考依据，并帮助判断故障是否具有规律性。

3.故障分布图：根据故障记录和相关参数，可以绘制故障分布图。

通过观察故障分布图，可以发现故障发生的规律和趋势，从而判断故障的原因。

三、故障排除1.更换部件：如果确定一些部件存在问题，可以尝试更换该部件。

比如，检测到电容器损坏，可以更换新的电容器来修复故障。

2.调整参数：安川变频器通常具有多种参数设置，通过调整参数的值可以实现不同的控制效果。

安川变频器故障的查找分析排除安川变频器是一种广泛应用于工业控制系统中的电气设备。

当变频器发生故障时，即使整个系统的运行也会受到影响。

因此，对于变频器故障的查找、分析和排除是非常重要的。

下面将详细介绍安川变频器故障的查找、分析和排除方法。

一、查找故障1.检查电源供应：首先需要检查变频器的电源供应。

确保供电是否正常且稳定。

如果供电出现问题，可以检查电源连接线路、熔断器、开关和电缆，确保它们没有松动或损坏。

2.检查控制信号：然后需要检查变频器的控制信号。

可以用示波器检测各个控制信号的波形，并与正常波形进行比较。

如果控制信号异常，可以检查控制信号线路、接口卡和控制器，确保它们没有问题。

3.检查运行参数：接下来需要检查变频器的运行参数。

可以通过变频器的显示屏查看相关参数是否设置正确。

如输入电压、频率、输出电压、频率、电流等。

如果参数设置错误，可以重新设置正确的参数。

4.检查机械部件：还需要检查与变频器连接的机械部件。

例如电机、传动装置等。

可以检查电机是否正常工作，传动装置是否松动或损坏等。

如果发现问题，可以修理或更换相关部件。

二、分析故障1.故障现象：在查找故障后，需要对故障现象进行分析。

根据故障现象的表现，可以初步判断故障的类型。

例如是否是电源故障、控制信号故障还是参数设置错误等。

2.故障原因：根据故障现象进行分析后，需要继续深入分析故障的原因。

可以参考变频器的用户手册、技术规范和故障码表等相关资料，了解可能的故障原因。

三、排除故障1.维修方法：根据故障原因的分析结果，可以采取相应的维修方法进行故障排除。

例如修复电源线路、更换控制器、重新设置参数等。

2.测试与验证：在排除故障后，需要进行相应的测试和验证。

例如检测电压、频率、电流等参数是否正常，检查机械部件是否正常工作等。

3.预防措施：排除故障后，还需要采取相应的预防措施，以避免类似的故障再次发生。

例如定期检查设备、进行维护和保养等。

综上所述，安川变频器故障的查找、分析和排除需要综合考虑电源供应、控制信号、运行参数和机械部件等方面的问题。

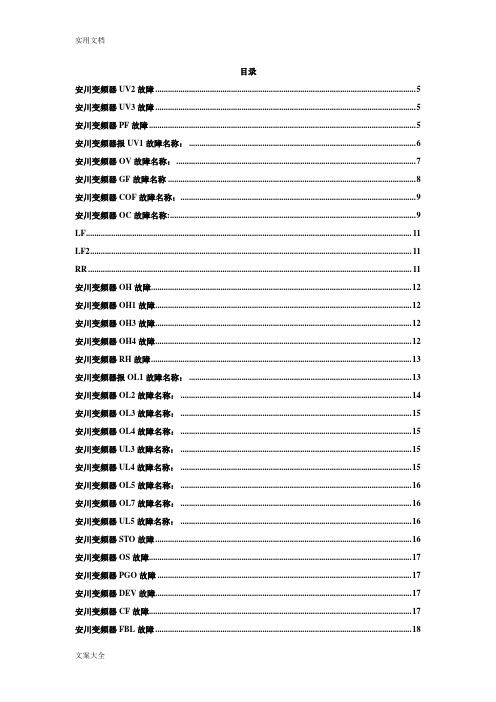

目录安川变频器UV2故障 (5)安川变频器UV3故障 (5)安川变频器PF故障 (5)安川变频器报UV1故障名称： (6)安川变频器OV故障名称： (7)安川变频器GF故障名称 (8)安川变频器COF故障名称： (9)安川变频器OC故障名称: (9)LF (11)LF2 (11)RR (11)安川变频器OH故障 (12)安川变频器OH1故障 (12)安川变频器OH3故障 (12)安川变频器OH4故障 (12)安川变频器RH故障 (13)安川变频器报OL1故障名称： (13)安川变频器OL2故障名称： (14)安川变频器OL3故障名称： (15)安川变频器OL4故障名称： (15)安川变频器UL3故障名称： (15)安川变频器UL4故障名称： (15)安川变频器OL5故障名称： (16)安川变频器OL7故障名称： (16)安川变频器UL5故障名称： (16)安川变频器STO故障 (16)安川变频器OS故障 (17)安川变频器PGO故障 (17)安川变频器DEV故障 (17)安川变频器CF故障 (17)安川变频器FBL故障 (18)安川变频器EF0故障 (18)安川变频器EF1～EF7故障 (19)安川变频器CE故障 (19)安川变频器BUS故障 (19)安川变频器SER故障 (20)安川变频器ERR故障 (20)安川变频器DWFL DRIVEWORKSEZ故障 (20)安川变频器OFA00故障 (20)安川变频器OFA01故障 (21)安川变频器OFA03故障 (21)安川变频器CPF02故障 (21)安川变频器CPF03故障 (21)安川变频器CPF06故障 (22)安川变频器CPF07故障 (22)安川变频器CPF08故障 (22)安川变频器CPF12故障 (22)安川变频器CPF13故障 (22)安川变频器CPF14故障 (22)安川变频器CPF16故障 (23)安川变频器CPF17故障 (23)安川变频器CPF18故障 (23)安川变频器CPF19故障 (23)安川变频器CPF20或CPF21故障 (23)安川变频器CPF22故障 (23)安川变频器CPF23故障 (23)安川变频器CPF24故障 (24)安川变频器UV故障名称 (24)安川变频器EF故障 (25)安川变频器OV故障 (25)安川变频器OH故障 (25)安川变频器OH2故障 (26)安川变频器OL3、OL4、UL3、UL4故障 (27)安川变频器OS故障 (28)安川变频器PGO故障 (28)安川变频器DEV故障 (28)安川变频器EF0故障 (29)安川变频器EF1～EF7故障 (29)安川变频器FBL故障 (30)安川变频器CE故障 (30)安川变频器BUS故障 (31)安川变频器CALL故障 (32)安川变频器RUNC故障 (32)安川变频器HCA故障 (32)安川变频器RUN故障 (33)安川变频器PASS故障 (33)安川变频器BB故障 (33)安川变频器DNE故障 (33)安川变频器HBB故障 (34)安川变频器HBBF故障 (34)安川变频器SE故障 (34)安川变频器OPE01故障 (34)安川变频器OPE02故障 (34)安川变频器OPE03故障名称 (35)安川变频器OPE04故障 (35)安川变频器OPE05故障 (36)安川变频器OPE07故障 (36)安川变频器OPE08故障 (37)安川变频器OPE09故障 (38)安川变频器OPE10故障 (38)安川变频器OPE11故障 (38)安川变频器OPE13故障 (39)安川变频器ER-01自学习故障 (39)安川变频器ER-03故障 (40)安川变频器ER-04、ER-05、ER-08故障名称 (40)安川变频器ER-09故障 (40)安川变频器ER-11故障 (41)安川变频器ER-12故障 (41)安川END1故障 (41)安川END2故障 (42)安川END3故障 (42)安川变频器Uv2故障控制电源故障控制电源的电压降低安川变频器Uv2故障原因1:200V/400V 级7.5 kW 以下的变频器时：在没有设置瞬时停电补偿单元的状态下，将L2-02 （瞬时停电补偿时间）设定得比初始值大对策:设置瞬时停电补偿单元。

变频器常见故障(1) 变频器驱动电机抖动在接修一台安川616PC5-5.5kW变频器时,客户送修時标明电机行抖动,此时第一反应是输出电压不平衡.在检查功率器件后发现无损坏,给变频器通电显示正常,运行变频器，测量三相输出电压确实不平衡，测试六路数出波形，发现W相下桥波形不正常，依次测量该路电阻，二极管，光耦。

发现提供反压的一二极管击穿，更换后，重新上电运行，三相输出电压平衡，修复。

(2) 变频器频率上不去在接修一台普传220V，单相，1.5kW变频器时，客户标明频率上不去，只能上到20Hz，此时第一想到的是有可能参数设置不当，依次检查参数，发现最高频率，上限频率都为60Hz，可见不是参数问题，又怀疑是频率给定方式不对，后改成面板给定频率，变频器最高可运行到60Hz，由此看来，问提出在模拟量输入电路上，检查此电路时，发现一贴片电容损坏，更换后，变频器正常。

(3) 变频器跳过流在接修一台台安N2系列，400V，3.7kW变频器时，客户标明在起动时显示过电流。

在检查模块确认完好后，给变频器通电，在不带电机的情况下，启动一瞬间显示OC2，首先想到的是电流检测电路损坏，依次更换检测电路，发现故障依然无法消除。

于是扩大检测范围，检查驱动电路，在检查驱动波形时发现有一路波形不正常，检查其周边器件，发现一贴片电容有短路，更换后，变频器运行良好。

(4) 变频器整流桥二次损坏在接修一台LG SV030IH-4变频器时，检查时发现整流桥损坏，无其它不良之处，更换后，带负载运行良好。

不到一个月，客户再次拿来。

检查时发现整流桥再次损坏，此时怀疑变频器某处绝缘不好，单独检查电容，正常。

单独检查逆变模块，无不良症状，检查各个端子与地之间也未发现绝缘不良问题，再仔细检查，发现直流母线回路端子P-P1与N之间的塑料绝缘端子有炭化迹象，拆开端子查看，果然发现端子碳化已相当严重，从安全角度考虑，更换损坏端子，变频器恢复正常运行，正常运行已有半年多。

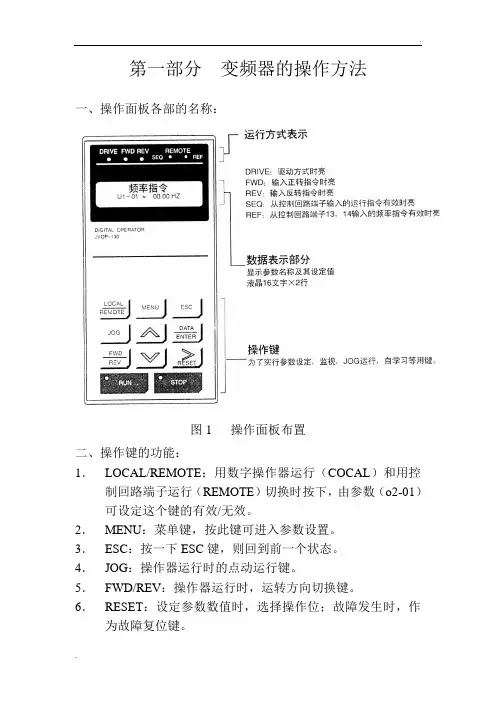

第一部分变频器的操作方法一、操作面板各部的名称：图1 操作面板布置二、操作键的功能：1．LOCAL/REMOTE：用数字操作器运行（COCAL）和用控制回路端子运行（REMOTE）切换时按下，由参数（o2-01）可设定这个键的有效/无效。

2．MENU：菜单键，按此键可进入参数设置。

3．ESC：按一下ESC键，则回到前一个状态。

4．JOG：操作器运行时的点动运行键。

5．FWD/REV：操作器运行时，运转方向切换键。

6．RESET：设定参数数值时，选择操作位；故障发生时，作为故障复位键。

7．增加键：选择方式、组、功能、参数的名称、设定值（增加）时按下此键。

8．减少键：选择方式、组、功能、参数的名称、设定值（减少）时按下此键。

9．DATA/ENTER：各模式、功能、参数、设定值确认时按下此键。

10．RUN：操作器运行时，按下此键起动变频器。

11．STOP：操作器运行时，按下此键停止变频器；控制回路端子运行时，由参数（o2-01）可以设定这个键的有效/无效。

三、方式的切换按（MENU）键，表示驱动方式，然后按↑、↓键切换方式。

读取、设定各方式中参数时，按（DATA/ENTER）键。

从参数的读取、设定状态返回前一状态时，按（ESC）键。

具体操作如下图：图2 方式的切换四、操作举例把加速时间从10.0Sec变更为20.0Sec，请按以下顺序设定参数：五、在驱动方式下的操作在驱动方式下，可监视频率指令、输出频率、输出电流、输出电压、输入输出状态等及显示异常内容、异常记录等。

常用监视参数：U1-01 频率指令U1-02 输出频率U1-03 输出电流U1-05 电机速度U1-06 输出电压指令U1-07 主回路直流电压U1-08 输出功率U1-09 力矩指令U1-10 输入端子的状态U1-11 输出端子的状态U1-12 变频器的运行状态U1-13 累计运行时间U3-01 前1回故障内容U3-02 前2回故障内容U3-03 前3回故障内容U3-04 前4回故障内容U3-05 第1次故障发生时间U3-06 第2次故障发生时间U3-07 第3次故障发生时间U3-08 第4次故障发生时间图3 驱动方式下的操作方法第二部分变频器的调整一、确认电机旋转方向把电梯的检修开关置于检修位置，按检修上行或检修下行按钮，电梯将以检修速度上行或下行，观察电梯的运行方向是否跟所要求的方向一致，速度是否正常。

安川变频器的常见故障分析和处理经验总结对于安川变频器的开展以及一些罕见故障的剖析和处理，在以前的文章中已经有一些介绍，在海内市场上，三菱因为其稳固的质量，壮大的品牌影响，有着相称辽阔的市场，并已深刻了各个范畴的运用。

对于咱们宽广用户来说，所遇到的问题也是各种各样，以下就近期安川变频器遇到的一些新的故障破坏点及相应的处理方法和宽广用户做一个讨论。

故障处理安川变频器目前在市场上用量最多的就是A500系列，以及E500系列了，A500系列为通用型变频器，适宜高启动转矩和高静态响应场所的运用。

而 E500系列则适宜功用请求简朴，对静态性能请求较低的场所运用，且价钱较有劣势。

以下笔者就安川变频器在市场上运用最广的两款型号的一些新的故障及相应处理方法做一些简朴介绍：1、OC1、OC3故障安川变频器涌现OC（过电流故障）很多时分会是以下几方面起因形成的（现以A500系列变频器为例）：（1）参数设置问题不当引起的，如时光设置过短；（2）内部因素引起的，如电机绕组短路，包含（相间短路，对地短路等）；（3）变频器硬件故障，如霍尔传感器破坏，IGBT模块破坏等。

在如今的培修中，咱们有时消除以上这些起因能够还是处理不了问题，OC故障依然存在，当然改换掌握板也不是处理问题的方法，这时能够斟酌一下驱动电路能否存在问题。

三菱A500变频器的检测电路做的相称壮大，以上这些检测点只有有任何一处有问题都能够会报警，无法正常运行。

除了个别性驱动电路所包含的驱动电源，驱动光耦隔离，驱动信号缩小电路，还包含输出信号回馈电路等。

在以前咱们介绍的检测手腕无法处理问题的状态下，要特殊注重驱动电路能否正常，检测方向重要包含方才介绍的三菱驱动电路的几个组成局部。

2、UVT故障UVT为欠压故障，信任很多客户在运用中还是会遇到这样的问题，咱们罕见的欠压检测点都是直流母线侧的电压，经大阻值电阻分压后采样一个低电压值，与规范电压值对比后输出电压正常信号，过压信号或是欠压信号。

安川变频器故障的查找、分析、排除．&排除故障的查找故障检查在数字操作器上显示该当变频器检测出故障时，故障内容，并使故障接点输出，切断输出，但是在可选择停止方法的电机自由滑行停止。

( )。

故障时，服从已设定的停止方法·发生了故障时，查找下表并采取纠正措施。

·再起动了，请按如下的任意一个方法，进行故障复位。

ON。

·异常复位信号为，请设定为异常 H1-06)多功能输入(H1-01～[:14)]设定值复位( ·按下数字操作器的复位键。

·一时间切断主回路电源，再投入。

安川变频器故障表示和对对故障表原内变频器输出侧发生1(电机烧毁路接缘劣化电缆破损而引调查原因OC的接触，接地过电流变频器的输出)实施对策后位Overcurrent流超过了过电流检出值2负载太大加速时间200%约额定电流(使用了特殊电机或最3. 大适用功率以上的电机变频器输出侧电磁开4. 关已开关动作。

变频器输出侧的接接地，变频器输出侧发生发接电机烧毁，绝缘(地短路调查原因，实施对策后复地电流超过了变频器额GF位。

电缆破损而引起的劣化，。

50%定输出电流的grornd Favlt。

接触，接地等)由于变频器输出侧的短接地造成输出晶体管路，(保险丝熔断，装在主回路确认如下的端子调查原因实施对策后，交损坏，PUF换变频器。

间是否短路，如果是短DC Bus Fuse Open的保险丝被熔断了。

:路，则晶体管已损WB1(23W变频输出侧发生了接电机烧毁，绝缘短负载短路变频器的输实施对策后SC调查原因电缆破损而引起的或负载已短路位Short Circuit化触，接地内原对故障表延长减速时间或接制减速时间太短主回路过电压主回路从电机电制动电阻单流电压超过电压检出OV生的能量太大将电压降到电源规格Overvoltage电源电压太高190V200围内400380V1输入电源发生了欠相主回路低电2发生了瞬时停电主回路直流电压低于调查原因UV1实施对策后电压检出级(L2-05)3输入电源的接线端200DC Bus Undervolt190V松动输入电源的电压变4380V400太大1将电ON/OFF试一2连续发生异常情况—控制电源异UV2更换变频器控制电流的电压太CTL PS Undervolt1将电ON/OFF试一UV3防止浪涌回路故2发生了防止浪涌回路MC Answerback连续发生异常情况更换变频作不1输入电源发生了欠主回路电压异常. 2.发生了瞬时停电主回路直流电压在再生调查原因，对策实施后复·输入电源的接线端子太PF状态以外状态有异常振位.(L8-05 Input Pha Loss 动。

电梯控制系统中安川变频器常用参数及故障1：变频器自学习(1) 将轿厢吊起，卸下钢丝绳，确认电动机在空转时，不会出现安全故障。

(2) 将编码器按照要求装好，将编码器线对号入座。

(3) 将抱闸、抱闸强激接触器KMB和KMZ，变频器输入、输出接触器KMC和KMY 有效吸合，观察抱闸是否打开，要确认电机空转时没有磨擦阻力。

(4) 把变频器参数A1-02设置为3，并根据第一章 3.2 所述设置变频器相关参数。

(5) 设定变频器，按照4.2.1所述方法，变频器菜单出现“AUTO-TUNING”。

共需输入7个数据，依次为：Rated Voltage 电机的额定电压〔VAC〕Rated current 电机的额定电流〔AAC〕Rated Frequency 电机的额定频率〔HZ〕Rated Speed 电机的额定转速〔RPM〕Number of Poles 电机极数Selected Motor 1/2 驱动电机号PG Pulses/Rev PG数旋转编码器脉冲数2：典型案例分析：（1）电梯刚启动变频器就显示PGO故障PGO含义是反馈丢失，可能原因一：由于电气或机械原因抱闸没有张开，或电机机械性卡死。

可能原因二：编码器电源线脱落或虚接。

可能原因三：如果S曲线起动或停车时间设得太长，由于电梯起动或停车时电梯实际速度接近0速，曳引力较小，当轿厢处于重载或满载时，曳引机就有可能拖不动轿厢，此时变频器仍有速度指令输出，便出现PGO故障。

（2）电梯在运行中变频器突然显示OC故障OC含义是变频器过电流，可能原因一，编码器损坏，造成反馈不正常导致变频器在速度调节过程中过流。

可能原因二，电机绕组绝缘损坏，有短路现象也会产生过流。

可能原因三，负载太大，加速时间太短。

（3）电梯运行中变频器突然显示O V故障。

OV含义是主回路直流侧过电压。

可能原因一，模拟量给定电压有突降，可在变频器参数中加点加减速斜率，例C1-01=1S，C1-02=1S可能原因二，15KW以下的变频器输入电压E1-01参数设定不当，一般设400V，如设380V的话有可能向上减速时会出上述故障。

安川变频器维修故障汇总及处理方法安川变频器G7系列故障代码及解决方案OC故障：过电流，变频器的输入电流超越了过电流检出值（约为额定电流的百分之200，变频器输入侧发作了短路、接地短路（因电机烧损、绝缘劣化、电缆破损所惹起的接触、接地短路等）负载过大，加速时间过短，都会出现过电流的情况。
