初学者在结构设计中的常见问题一、关于SATWE梁端铰接1、次梁与主梁的铰接（1）、做个实验，次梁都按主梁输入，一个次梁点铰，一个次梁不点铰，一个取消次梁。
图一（不点铰接）图2（点铰接）图3（取消次梁）图1、图2说明按主梁输入的次梁在点铰后，会影响侧向刚度计算，但很微弱。
图3说明，次梁对整体侧向刚度的贡献：14938/14590=1.0239。
仅仅2.39%，不会超过5%。
图4（不点铰接）图5（点铰接）图4、图5的周期继续说明次梁的刚度共享微弱，点铰不点铰对整体结构的计算都并没有影响图6（不点铰接）图7（点铰接）图8（取消次梁）图6、图7、图9继续反应次梁的作用对地震力作用下的基底剪力的贡献很微弱，说明次梁不管是用主梁输入还是用次梁来输入，对整体结构的影响微弱。
基底剪力反应结构的刚度图9（不点铰接）图10（点铰接）结论1：次梁点铰，不影响整体结构结论2：次梁对整体结构刚度贡献很微弱结论3：SATWE对次梁点铰后，并不是忽略了次梁的刚度共享。
（以上说明次梁，可以点铰，对整体影响不大，但注意也不能乱点，以致结构形成机构）（2）、次梁点铰的实质首先要认清我们为什么要铰接处理？不要认为是铰接，其实质是在受力过程中控制约束条件，释放弯矩。
图11（不点铰）图12（端部点铰）图11、图12说明释放掉次梁端部的弯矩，转移到次梁底部弯矩。
（次梁端弯矩也是按刚度分配，应根据实际情况，考虑是否点铰释放弯矩）那么很多朋友就会问了，这不是与实际真实受力情况不同了吗？在实际工程中，混凝土都是整体现浇的，也就是说，所有的连接都是刚性连接。
但在结构中，所有构件的受力都是按刚度分配，次梁梁端点铰后，仍然有刚度存在，也就会分配到力。
那次梁点铰还有意义吗？看下图解释：图13图14图13、图14说明，边框架梁除了剪力突变，还产生了T=19的扭矩。
剪力突变无法避免，但扭矩可以释放掉，从而使得框架梁的受力变得稍微简单明确一点。
结论4：控制支座的约束条件，释放掉不利弯矩。
分析建筑结构设计中常见问题与解决方案建筑结构设计是建筑工程中非常重要的一部分，它直接关系到建筑物的安全性、稳定性和使用寿命。
在实际的设计过程中，常常会出现一些常见问题，如结构设计不合理、承载能力不足、材料选择不当等，这些问题如果不能及时发现并解决，就会对建筑物的安全性和使用性造成严重影响。
对于建筑结构设计中常见的问题，我们需要及时分析并找到合理的解决方案。
一、常见问题1. 结构设计不合理在建筑结构设计中，一些设计师可能会忽略一些重要的结构特征，导致结构设计不合理。
比如在布局上没有考虑到结构的承载力，或者结构的变形和挠度没有考虑到，这样的结构设计都会导致结构的不稳定性，增加结构的风险。
2. 承载能力不足在建筑结构设计中，如果对于结构承载能力的估计不准确或者计算方式不正确，就会导致结构的承载能力不足。
这样的设计问题很容易造成结构倒塌或者发生严重事故。
3. 材料选择不当在建筑结构设计中，材料的选择非常重要，如果材料的强度、韧性、耐久性等性能参数选择不当，就会直接影响到结构的安全性和稳定性，甚至导致结构的失效。
4. 外力作用估计不准确在建筑结构设计中，外力作用是非常重要的设计参数，如果对外力的估计不准确，就会导致结构的设计不合理，增加结构的风险。
二、解决方案1. 结构设计不合理的解决方案针对结构设计不合理的问题，我们需要对结构的整体布局和设计进行重新评估和分析，找出设计不合理的地方，并采取相应的措施进行改进。
比如对结构的受力特点进行重新分析，对结构的变形和挠度进行合理估计，对结构的承载能力进行重新计算等。
2. 承载能力不足的解决方案针对结构的承载能力不足的问题，我们需要对结构的材料和截面进行重新设计和优化，增加结构的承载能力。
同时我们也可以采取辅助措施，如增加构件截面、增加钢筋混凝土的配筋率等方式来提高结构的承载能力。
3. 材料选择不当的解决方案针对材料选择不当的问题，我们需要对结构的材料进行重新选择和评估，确保选用的材料符合设计要求，并且具有良好的性能参数。
建筑结构设计中常见问题分析
建筑结构设计是一项复杂的工作，需要考虑许多因素，如建筑物的用途、结构的安全性、费用和环境影响。
在这个过程中，可能会出现各种问题。
以下是一些常见的建筑结构设计问题及其分析。
1. 质量控制问题
质量控制是建筑设计中至关重要的一环，可以确保建筑物的安全性和耐久性。
在一些情况下，建筑设计师可能会在质量控制方面遇到问题，如使用低质量的材料、忽略一些安全性的考虑因素或者没有正确的测试和检验。
分析：这些问题可能会在设计的早期阶段被解决，并且需要专业的设计团队来保证质量控制。
此外，建筑设计师也应该遵循相关的建筑规范和标准，以确保设计的合规性和安全性。
2. 结构设计问题
结构设计是建筑结构设计的核心部分，需要考虑各种因素，如建筑物的尺寸、重量、受力和支撑方式。
在一些情况下，结构设计师可能会遇到问题，如结构强度不足、支撑不平衡或者负载不均等。
3. 环境问题
环境问题是建筑设计中越来越受到关注的问题，需要考虑建筑物对环境的影响，如环保、能源效率和碳排放等。
在一些情况下，建筑设计师可能会遇到环境问题，如建筑物的能源效率不高、排放较高的碳等。
分析：这些问题需要在建筑设计的早期阶段解决，需要建筑设计师考虑环境影响和可持续性，使用环保的材料和技术，并采用节能和减排的方法。
此外，建筑设计师还需要考虑建筑物的维护和管理，以确保其长期的可持续性。
4. 安全和土地问题
安全和土地问题也是建筑设计中需要考虑的因素之一。
在一些情况下，建筑设计师可能会遇到安全和土地问题，如建筑物建在不稳定的土地上、设计不合理容易出现交通事故等。
新手结构设计常见错误汇总（经验总结）一、对建筑柱网数据的“漠然”柱网数据应由建筑、结构共同制定,建筑主要根据空间尺寸划分确定其柱子潜在的位置,而柱网的间距和截面两类数据由结构确定,由于本院接手建筑图时,柱网已然确定,但结构并没有参与制定过程,因此导致了自己对建筑给出柱网的“漠然”——全盘被动接受.这是出现这个错误的环境方面的客观原因.主观原因还是自己对于柱网数据确定的过程不够清晰,自己本身没有这个意识,才有全盘被动接受而不知道改变,更不谈从何改变.主观原因是主要原因.现在明白了,结构参与柱网数据制定过程,间距按实际参考7~9m经济轴网确定,截面估算并执行规范构造规定.二、对梁高的“纠结”规范给出框架结构的主梁截面高度区间是计算跨度的1/18~1/10,且条文说明里提到过去的规定是1/12~1/8,可见,梁规范允许做低.但是在这个区间跨度很大,究竟哪一个取值最合理,自己之前只知道按总工说的1/12判断并取临近,但是这样太教条主义了,忽视了在这个区间取值的原则是活的：根据荷载情况取.1/12只是一个适用于普通工程的大体数据,自己固执地按1/12取,很明显,是受了总工的话的误导,但是主观原因还是自己对于在这个区间取值的原则含糊不清,才有了有时不少梁做的太大了或做的太小了还天真地以1/12为理由争论,悲哀.一句话,自己设计太死板了.三、对于柱两侧梁宽高的“糊涂”在柱两侧的框架梁跨度差异较大时,可能梁宽或梁高都会有所不同,自己一直有迟疑.其实原则很简单：高度相同宽度不同,钢筋不好合理配置,且很容易造成节点堵塞；宽度相同高度不同,不影响钢筋合理配置,但节点稍显堵塞,但不是很严重；高度宽度均不同,节点严重堵塞,应避免.因此柱两侧梁尽量同宽同高,退一步同宽不同高,尽量回避不同宽的情况.自己之前一直很糊涂,究其原因还是现场经验不足,设计硬伤.四、对pkpm制图的“轻信”这是一个小错误引发的.一3跨框架主梁,集中标注250*700,一边跨不需要这么大,做了250*500,在图面调整过程中,我习惯在PKPM的梁柱里先移动标注,而我把整个集中标注移动到了250*500一跨,于是,在250*500这一跨上,集中标注250*700,原位250*500.虽然平法有集中服从原位的法则,但显然,这个问题还是要注意的.另一个是PKPM出图轴线及其标注混乱的问题.自己之前深知PKPM自动出图很大一部分人甚为不满,但无奈本院采用此法,本人只能竭力修整图面了.但是PKPM出图轴线及轴线标注的问题,自己之前一直没重视.轴线的图层是没问题的,就是PKPM乱画,有的一小段梁,也把其轴线拉到最边上.轴线标注的问题自然就产生了,另外,轴线标注的轴线号圆半径及数字大小等也是需要制图时注意的.还是那句话,有系统修改的功夫,就自己画过来一遍了.不如变被动为主动,但身在曹营,心可在汉,但还是要守曹营的规矩的.五、办公楼梁布置的“不听话”总工之前说过这个办公楼最好不要有“碰头”现象的发生,虽然他说的这个问题完全可以吊顶回避,可吊顶花钱啊.以多花钱来解决问题不是最优的,我们完全可以不花那个钱的.碰头就是办公室内有与门关闭时平行的明梁.自己忽视了这个问题,总工虽然没有明确表示这个方案不行,但是还是不是欣然接受的.哪怕碰头这个理由有些牵强,但从建筑美观角度,是站得住脚的,因此,能不碰头时还是尽量不要碰头.自己犯了错才改,不如不犯错的好,因为这个问题总工强调过一遍了.六、大样图制图的“粗心”构造手册第四版P127有梁单侧和双侧带悬臂板时的配筋示意图,自己在这个工程里采用的是梁单侧带悬臂板的悬臂板钢筋与梁箍筋合并的方案.但是并没注意板内的箍筋端头不是直接做135度弯钩,而是像板负筋一样,支承在板底上的.这个细节没注意.但究其原因,还是有些想当然了.七、对PKPM计算的“无知”问题出在柱下独立基础上.我直接窗选全部自动生成,不允许零应力区.因雨棚外挑尽端有柱,柱下基础很大,老大说这样一层柱子做那么大基础,让人笑话,让我把零应力区控制参数按规范改为0.15,基础底面积骤减.这让有些刻板地按一套参数干全部工程的新手的我汗颜,且不论那些参数背后的设置原理,且不论设计方法的精髓.软件把我们关进了城堡里,我们只惊讶于宫殿内的奢华装修和大气磅礴,却忘记了,结构设计的灵魂,在于站在城堡顶端向外的远眺！八、对与建筑专业配合工作的认识的“肤浅”由于自己做过的工程很有限,因此前期对结构~建筑专业配合的认识只限制在建筑图做完自然流转到结构这一流程上的,在结构本专业的开展过程中,鲜有与建筑的协调配合.这是没把结构做好的表现,或者不会做结构的体现.建筑结构专业配合,自然流转只是1%,剩下的99%都是需要结构在本专业开展过程中发现问题、解决问题的.而这些问题,大多数都是细节问题.。

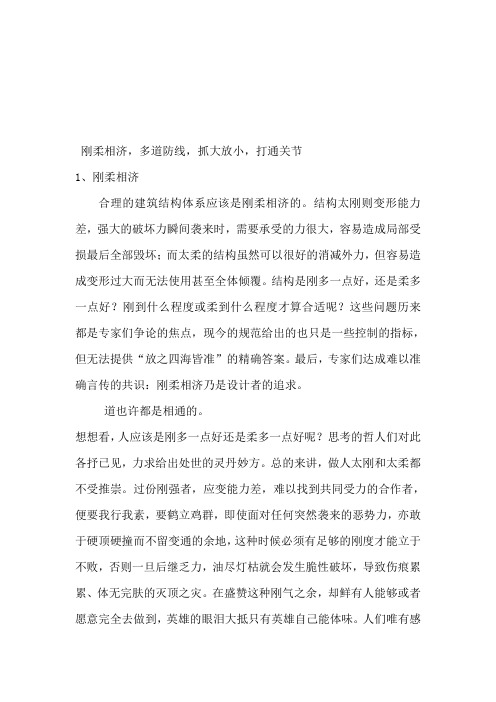

刚柔相济，多道防线，抓大放小，打通关节1、刚柔相济合理的建筑结构体系应该是刚柔相济的。
结构太刚则变形能力差，强大的破坏力瞬间袭来时，需要承受的力很大，容易造成局部受损最后全部毁坏；而太柔的结构虽然可以很好的消减外力，但容易造成变形过大而无法使用甚至全体倾覆。
结构是刚多一点好，还是柔多一点好？刚到什么程度或柔到什么程度才算合适呢？这些问题历来都是专家们争论的焦点，现今的规范给出的也只是一些控制的指标，但无法提供“放之四海皆准”的精确答案。
最后，专家们达成难以准确言传的共识：刚柔相济乃是设计者的追求。
道也许都是相通的。
想想看，人应该是刚多一点好还是柔多一点好呢？思考的哲人们对此各抒已见，力求给出处世的灵丹妙方。
总的来讲，做人太刚和太柔都不受推崇。
过份刚强者，应变能力差，难以找到共同受力的合作者，便要我行我素，要鹤立鸡群，即使面对任何突然袭来的恶势力，亦敢于硬顶硬撞而不留变通的余地，这种时候必须有足够的刚度才能立于不败，否则一旦后继乏力，油尽灯枯就会发生脆性破坏，导致伤痕累累、体无完肤的灭顶之灾。
在盛赞这种刚气之余，却鲜有人能够或者愿意完全去做到，英雄的眼泪大抵只有英雄自己能体味。
人们唯有感叹道：精神可嘉，方法难取！世人处世多以“柔”为本，退一步海阔天空，和为贵。
柔者易于找到共同受力的构件以协同消化和抵抗外力。
但过柔亦为人所不耻。
因为“柔”必然产生变形以适应外力，太柔的结果必然是太大的变形，甚至会导致立足不稳而失去根本。
处世极为圆滑者，八面玲珑，见风使舵，整日上窜下跳，左右逢源，活得游刃有余，这种柔得无形，表面上着实不容易受到伤害，骨子里却难免有“似我非我”的疑问，弄不好会个性丧失、面目全非，可能还免不了要背上奴颜婢膝的骂名。
所以古人在长期的实践后发现了中庸之道最适合生存。
用现代的话来讲大意是做人最好既有原则性又有灵活性，也就是刚柔相济。
刚是立足之本，必要刚度不能少，如此方能控制变形在可以忍受的范围内，才不会失掉本质的东西；柔为护身之法，血肉之躯刚度毕竟有限，要学会以柔克刚，不断提高消化转换外力的能力，有时候，牺牲一点变形来抵抗突然到来的摧毁力是必要的，也是值得的，但应以不失去自我为度。
建筑结构设计常见问题汇编及分析建筑结构设计是建筑工程中的关键环节，它直接影响着建筑物的安全和稳定性。
在建筑结构设计过程中，常常会出现一些常见问题，这些问题如果得不到及时解决，就有可能造成严重的后果。
本文将针对建筑结构设计常见问题进行汇编及分析，希望给广大建筑工程设计人员提供一些参考，以便更好地完成设计工作。
一、设计荷载计算不准确在建筑结构设计中，设计荷载计算是非常重要的一项内容。
荷载计算不准确可能导致结构强度不足，从而影响建筑物的安全性。
常见的设计荷载计算不准确的原因有：计算方法过于简化、对各种荷载的影响未能充分考虑等。
解决这一问题的方法是：设计人员需对建筑结构的荷载计算进行全面细致的研究和分析，确保计算准确无误。
二、结构体系选择不合理结构体系选择不合理可能导致结构设计难度增加、结构造价增加等问题。
建筑结构设计中常见的结构体系选择不合理的原因有：设计人员缺乏对各种结构体系的深入了解、盲目追求独特性等。
解决这一问题的方法是：设计人员应在充分了解各种结构体系的基础上，根据具体项目的要求与特点，科学合理地选择适合的结构体系。
三、基础设计不合理基础设计不合理可能导致建筑物沉降超标、地基沉降不均匀等问题。
建筑结构设计中常见的基础设计不合理的原因有：地质勘察不充分、基础设计计算不准确等。
解决这一问题的方法是：在进行基础设计时，设计人员应充分了解地基情况，进行详细的地质勘察，并依据实际情况进行合理的基础设计。
在建筑结构设计过程中，以上问题是比较常见的，并且这些问题的发生都可能会对建筑物的安全性和稳定性造成严重影响。
设计人员在进行建筑结构设计时，务必要认真对待这些问题，采取合理有效的措施予以解决。
建议设计人员在实际设计过程中，应与结构设计相关的专业人员加强交流与合作，共同完善设计方案，确保建筑结构设计工作的顺利进行。
房屋建筑结构设计中常见的问题
1. 基础设计问题：建筑物的基础是整个房屋结构的基础，如果基础设计不合理或者基础施工质量不过关，就会面临房屋沉降、倾斜以及结构不稳定等问题。
2. 结构承载问题：房屋的结构设计是否能够承载房屋自身重量以及附加荷载，直接关系到房屋的安全性和稳定性。
如果设计不合理，可能会出现结构屈服、塌陷等情况。
3. 材料选择问题：在房屋结构设计中，材料的选择也是非常重要的一环。
如果材料强度不够、耐久性不好或者存在材料缺陷等问题，就会直接影响房屋的结构安全和使用寿命。
4. 施工工艺问题：房屋结构的施工工艺也是一个容易出现问题的环节。
如果施工工艺不规范，可能会造成结构连接不紧密、施工缝隙过大等问题，进而导致结构变形、开裂或者漏水等情况。
5. 设计参数选取问题：在房屋结构设计中，各项设计参数的选取也会影响到结构的安全性和稳定性。
房屋的梁、柱尺寸、间距等参数的选取是否合理，将直接影响到结构的正常使用和承载能力。
6. 防火隔热问题：房屋的防火隔热性能也是一个重要的设计考虑因素。
如果设计中未考虑防火隔热问题，就可能导致火灾发生时火势蔓延速度过快，给人员生命和财产安全带来巨大威胁。
7. 震动、风荷载问题：地震和强风是常见的自然灾害，对房屋结构的影响非常大。
如果结构设计未考虑地震和风荷载的作用，就可能导致房屋在地震或者强风天气下发生倒塌或破坏。
结构设计常见问题300问近几年地下室上浮破坏、钢结构屋面塌陷、自建房私改倒塌、装修拆除剪力墙等结构事故不断，建筑结构的安全性引发了全社会的关注，与此同时全国加快取消施工图审查步伐，全面推行告知承诺制和设计终身负责制，住建部陆续发布实施全文强条的通用规范，再次强化建筑安全“底线”意识，这些都对结构设计师提出了前所未有的挑战。
为帮助一线的结构设计师提高设计质量，规避事故风险，“不踩坑、不背锅、不抗雷”，中国建筑科学研究院有限公司下属建研科技股份有限公司教育创新中心，与50+位结构设计各领域一线专家一起，收集整理500+近期的结构师们关注的设计及图审常见问题，全面涵盖地基基础、地下室、人防工程、混凝土结构、减震、隔震、装配式、加固改造、超限结构、多高层钢结构、门刚、钢厂房、大跨空间、钢-混组合结构等常见设计内容，用专业课程，为结构师们答疑解惑，同时解决你遇到的各种图审疑难问题。
壹钢结构设计常见问题01 门式刚架&钢厂房设计常见问题1、《工程结构通用规范》对主体结构荷载风荷载有何影响？2、《工程结构通用规范》对围护结构荷载风荷载有何影响？3、如何利用软件考虑雪荷载的不均匀布置对刚架及檩条的影响？4、门式刚架屋面梁面外计算长度如何取值？怎么考虑隅撑的约束作用？5、门式刚架结构隅撑应该怎么布置？如何考虑隅撑对屋面梁的约束作用？是否可以考虑隅撑对檩条的支撑作用？6、屋面檩条与墙面檩条设计时如何考虑屋面板及拉条的作用？？7、计算桁架结构时，节点采用铰接还是刚接？支座如何处理比较合理？8、厂房结构梁柱高厚比、宽厚比超限如何处理？如何考虑厂房结构的“高延性，低承载力”或“低延性，高承载力”？02 多高层钢结构设计常见问题1.一阶弹性分析法、二阶P-Δ弹性分析法、直接分析设计法，分别在什么条件下采用？2.钢柱到底有没有轴压比的限值？3.钢框架柱的计算长度系数应该如何取值？4.钢结构“强节点弱构件”到底如何计算？5.钢梁与钢柱连接，腹板螺栓如何计算？6.1994年美国加州北岭地震，梁、柱均遭受破坏；1995年日本阪神地震，仅梁破坏。
关于房屋建筑结构设计中常见问题的分析
一、设计阶段问题：
1. 不合理的结构布局：在设计阶段，如果结构布局不合理，可能会导致结构受力不
均匀，产生结构漏洞或者局部地方过于集中的荷载，从而影响整体结构的稳定性。
2. 算法不准确：设计师在计算结构承载能力时使用的算法不准确，可能会导致结构
设计不符合实际需要，不能满足工程的使用要求。
3. 材料选择不合理：设计师在选择材料时没有考虑到结构受力情况，选择了不合适
的材料，导致结构强度不足或者过剩，浪费资源。
二、施工阶段问题：
1. 施工质量差：施工队伍不技术过硬，施工员工操作不规范，导致施工质量差，从
而影响结构的稳定性和安全性。
2. 施工过程中的误操作：施工中可能会发生误操作，如选择错误的施工方法或者错
误的安装构件，都可能导致结构问题的出现。
3. 监理不到位：监理人员在施工现场没有及时发现施工问题，没有及时进行纠正，
导致施工过程中的问题得不到解决。
三、使用阶段问题：
1. 超载使用：业主可能会在房屋中放置超重的物品或者使用不符合设计要求的材料，导致结构超载，从而引发结构问题。
2. 装修改造：业主进行装修或者改造时没有考虑到结构的承受能力，可能会引发结
构问题。
3. 维护不到位：房屋使用一段时间后，如果没有进行定期的维护和检修，结构可能
会受到腐蚀、损耗等问题，从而产生结构问题。
结构设计100问及答问题1：楼梯间荷载建模过程中如何输入？答案：方法1 在楼梯间板厚度定义为0，恒活载大小按楼梯间取，这种方法比较便捷快速方法2 楼梯间直接全房间开洞，楼梯梁上算一半梯板荷载，注意在平台梁位置不要漏了集中荷载。
[设计问题]坡屋面如何建模?答案:1.关于坡屋面的层高,应该算到坡屋面屋檐的位置,也有说应该算到坡屋面屋檐和屋脊的1/2位置.2.建坡屋面的时候可以使用"上节点高"命令设置节点的高度,这样就可以更加直观的看到整个结构的形状,但要注意的问题是,虽然设置了节点高度,从立体模型看是坡屋面的效果,这样建的模和按平屋面建的模的计算结果是一样的.所以一定要把荷载计算清楚,不要掉了荷载!! 用tat计算小高层，需要控制哪些参数？是和satwe控制一样吗？答案:TAT SATWE PMSAP 的OUT文本控制的参数基本差不多，不过在软件的实现操作输出上有些区别，我觉的高层建筑可以几个软件都计算一边，对结果做一个比较，取最合理的结果。
问题：框架结构计算时，梁柱箍筋间距如何考虑？答案：框架梁存在集中荷载，宜取为100；框架柱一般情况下不存在集中荷载，宜为200，但当框架柱计算长度范围内有集中荷载时，还是应该区别考虑的！因为程序中考虑非加密区箍筋间距为200，这样就带来了这个问题！但是取100和200所计算出的非加密区箍筋面积应该这样采用。
问题：独立基础变阶要演算抗剪，配筋按照抗弯计算，但是配筋有没有最小配筋率的问题？？答案：我觉得既然是抗弯构建，应该满足最小配筋率的问题，否则配筋没有意思（我自己认为的答案，资料上没有找到，请高手点拨）问题3：长宽比大于2小于3的板宜按双向板计算，请问怎么计算，查表没有系数，我是说的手算，高手赐教，我等待回答问题4: 如何确定柱截面，梁截面和楼板厚度回答: 梁截面估算：梁高与跨度的关系主梁一般取为跨度的1/8~1/12 次梁一般取为跨度的1/12~1/15 悬挑梁一般取为悬臂长的1/6 梁宽主梁200，250，300……次梁200……跨度较小的厨房和厕所可以取到120，150……楼板厚度估算：单向板：短边的1/35 双向板：短边的1/40 悬臂板：悬臂长的1/10 同时要遵守混凝土规范10.1.1中对板的最小厚度规定一般的估柱截面的方法：A=（受荷面积*层数*12~15）/（fc*轴压比）轴压比一般取0.8(框架) 0.5(异框) f c--------柱混凝土抗压强度设计值A--------柱的截面面积用tat计算小高层，需要控制哪些参数？是和satwe控制一样吗？求答案中...(1)、TAT--它是一个空间杆件程序，对柱、墙、梁都是采用杆件模型来模拟的，特殊的就是剪力墙是采用薄壁柱原理来计算的，在它的单元刚度矩阵中多了一个翘曲自由度θ’，相应的力矩多了双力矩。
结构设计新手问题归纳.（一）结构设计基本流程1，看懂建筑图结构设计，就是对建筑物的结构构造进行设计，首先当然要有建筑施工图，还要能真正看懂建筑施工图，了解建筑师的设计意图以及建筑各部分的功能及做法，建筑物是一个复杂物体，所涉及的面也很广，所以在看建筑图的同时，作为一个结构师，需要和建筑，水电，暖通空调，勘察等各专业进行咨询了解各专业的各项指标。
在看懂建筑图后，作为一个结构师，这个时候心里应该对整个结构的选型及基本框架有了一个大致的思路了.2，建模(以框架结构为例)（关键）当结构师对整个建筑有了一定的了解后，可以考虑建模了，建模就是利用软件，把心中对建筑物的构思在电脑上再现出来，然后再利用软件的计算功能进行适当的调整，使之符合现行规范以及满足各方面的需要.现在进行结构设计的软件很多，常用的有PKPM，广厦，TBSA等，大致都差不多。
这里不对软件的具体操作做过多的描述，有兴趣的可以看看，每个软件的操作说明书（好厚好厚的，买起来会破产）。
每个软件都差不多，首先要建轴网，这个简单，反正建筑已经把轴网定好了，输进去就行了，然后就是定柱截面及布置柱子。
柱截面的大小的确定需要一定的经验，作为新手，刚开始无法确定也没什么，随便定一个，慢慢再调整也行。
柱子布置也需要结构师对整个建筑的受力合理性有一定的结构理念，柱子布置的合理性对整个建筑的安全与否以及造价的高低起决定性作用...不过建筑师在建筑图中基本已经布好了柱网，作为结构师只需要对布好的柱网进行研究其是否合理.适当的时候需要建议建筑更改柱网.当布好了柱网以后就是梁截面以及主次梁的布置.梁截面相对容易确定一点，主梁按1/8~1/12跨度考虑，次梁可以相对取大一点主次梁的高度要有一定的差别，这个规范上都有要求。
而主次梁的布置就是一门学问，这也是一个涉及安全及造价的一个大的方面.总的原则的要求传力明确,次梁传到主梁，主梁传到柱.力求使各部分受力均匀。
还有，根据建筑物各部分功能的不同，考虑梁布置及梁高的确定（比如住宅，在房中间做一道梁，本来层就只有3米，一道梁去掉几十公分，那业主不骂人才怪...）。
梁布完后，基本上板也就被划分出来了，当然悬挑板什么的现在还没有，需要以后再加上...,梁板柱布置完后就要输入基本的参数啦，比如混凝土强度啊，每一标准层的层高啊，板厚啊，保护层啊，这个每个软件设置的都不同，但输入原则是严格按规范执行.当整个三维线框构架完成，就需要加入荷载及设置各种参数了，比如板厚啊，板的受力方式啊，悬挑板的位置及荷载啊什么的，这时候模形也可以讲基本完成了，生成三维线框看看效果吧，可以很形象的表现出原来在结构师脑中那个虚构的框架.2.计算计算过程就是软件对结构师所建模型进行导荷及配筋的过程，在计算的时候我们需要根据实际情况调整软件的各种参数，以符合实际情况及安全保证,如果先前所建模型不满足要求，就可以通过计算出的各种图形看出，结构师可以通过对计算出的受力图，内力图，弯矩图等等对电算结果进行分析，找出模型中的不足并加以调整，反复至电算结果满足要求为止，这时模型也就完全的确定了.然后再根据电算结果生成施工图，导出到CAD中修改就行了，通常电算的只是上部结构，也就是梁板柱的施工图，基础通常需要手算，手工画图,现在通常采用平面法出图了，也大大简化了图纸有利于施工.3.绘图当然，软件导出的图纸是不能够指导施工的,需要结构师根据现行制图标准进行修改，这就看每个人的绘图功底了，施工图是工程师的语言，要想让别人了解自己的设计，就需要更为详细的说明，出图前结构师要确定，别人根据施工图能够完整的将整个建筑物再现于实际中，这是个复杂的过程，需要仔细再仔细，认真再认真。
结构师在绘图时还需要针对电算的配筋及截面大小进一步的确定，适当加强薄弱环节，使施工图更符合实际情况，毕竟模型不能完完全全与实际相符.最后还需要根据现行各种规范对施工图的每一个细节进行核对，宗旨就是完全符合规范，结构设计本就是一个规范化的事情.我们的设计依据就是那几十本规范，如果施工图中有不符合规范要求的地方，那发生事故，设计者要负完全责任的......总的来讲，结构施工图包括设计总说明，基础平面布置及基础大样图，如果是桩基础就还有桩位图，柱网布置及柱平面法大样图，每层的梁平法配筋图，每层板配筋图，层面梁板的配筋图，楼梯大样图等，其中根据建筑复杂程度，有几个到几十个结点大样图.4.校对审核出图当然，一个人做如此复杂的事情往往还是会出错，也对安全不利，所以结构师在完成施工图后，需要一个校对人对整个施工图进行仔细的校对工作，校对通常比较仔细资格也比较老，水平也比较高，设计中的问题多是校对发现的，校对出了问题后返回设计者修改。
修改完毕交总工审核，总工进一步发现问题返回设计者修改，通常修改完毕后的施工图，有错误的可能性就很低了，就是有错误，也对整个结构不会产生灾难性的后果...然后签完字，盖完出图章和注册章，拿去晒图吧...5.联系单或设计变更在建筑物的施工过程中，有时候实际情况与设计考虑的情况不符或，设计的施工难度过大，施工无法满足就需要设计变更，由甲方或施工队提出问题，返回设计修改，在施工过程中，设计也需要多次到工地现场进行检查，看施工是否是按照自己的设计意图来做的，不对的地方及时指出修改...（二）结构新手注意要点1.地质报告看什么1、先看清楚地质资料中对场地的评价和基础选型的建议，好对场地的大致情况有一个大概的了解；2、根据地质剖面图和各土层的物理指标对场地的地质结构、土层分布、场地稳定性、均匀性进行评价和了解；3、确定基础形式；4、根据基础形式，确定地基持力层、基础埋深、土层数据等；5、沉降数据分析；6、是否发现影响基础的不利地质情况，如土洞、溶洞、软弱土、地下水情况.......等等。
注意有关地下水地质报告中经常有这样一句“勘察期间未见地下水“，如果带地下室，而且场地为不透水土层，例如岩石，设计时必须考虑水压，因为基坑一旦进水，而水又无处可去，如果设计时未加考虑那就麻烦了。
2.钢筋验收验什么：1钢筋数量与直径；2钢筋锚固；3钢筋间距；4钢筋保护层；5箍筋弯钩；6后浇带钢筋；7拉结筋；8钢筋搭接长度及接头率；9钢筋接头部位；10钢筋合格证及试验报告。
3.验槽到底该验什么：验槽是为了普遍探明基槽的土质和特殊土情况，据此判断异常地基的局部处理；原钻探是否需补充，原基础设计是否需修正，对自己所接受的资料和工程的外部环境进行确认。
1地基土层是否是到达设计时由地质部门给的数据的土层，是否有差别，主要由勘察人员负责；2基础深度是否达设计深度，持力层是否到位或超挖，基坑尺寸是否正确，轴线位置及偏差、基础尺寸；3验证地质报告，有不相符的情况下协商解决，修改设计方案；4基坑是否积水，基底土层是否被搅动；5有无其他影响基础施工质量的因素(如基坑放坡是否合适，有无塌方)4.主体验收验什么：1、梁柱板尺寸定位是否设计要求，其成形质量如何，是否有蜂窝麻面等。
还有是否有修补的痕迹，如果有，应询问修补的原因，是否对结构有影响。
2、预埋件是否准确埋设，插筋是否预留，雨水管过水洞是否留设准确，卫生间等设备是否按要求留设，对后封的洞板钢筋是否预留等。
3、砌体工程的砂浆是否饱满，强度是否够（可以用手扳一下），砌体的放样如何，是否平直，墙面是否平整。
砌体中的构造柱是否设槎，框架梁下砌体是否密实，圈梁是否按要求设置。
墙面的砂浆找平层厚度是否过厚。
等等。
4、看看各层施工时的沉降记录如何，是否有过大的差异沉降。
每层增加的沉降量，及各观测点间的沉降差如何。
如有差异过大，首先加大观测密度。
5、查看施工记录,各种材料合格证,试件的强度检验报告等5.结构专业说明包含什么一、设计依据：1.主要设计规范和规定；2.岩土工程勘察二、自然条件：基本风压值、建筑物抗震设防烈度、建筑物抗震重要性分类、建筑物安全等级、场地土类型、地震作用、抗震措施、场地稳定性、场地土层描述。
三、基础：1．拟建建筑物地基基础设计等级;基础持力层。
2．拟建建筑物基础形式。
3．场地地下水对混凝土结构和钢筋混凝土中钢筋有无腐蚀性及措施。
四、上部结构形式及平面布置说明五、材料1．混凝土强度等级2．隔墙材料六、使用荷载标准值七、计算方法和结果1计算软件2主要技术参数：自震周期、层间位移、剪重比、总质量G。
6.桩基础的设计步骤是什么1结构计算，取出柱底内力；2结合地质报告确定桩型；3综合1、2确定桩径、单桩承载力并完成布桩；4承台设计计算，包括弯、剪、冲切；5沉降计算；6拉梁设计；7绘图，包括基础平面、桩位图、详图7.结构施工图主要画什么1结构设计说明；2基础平面图及详图：基础尺寸定位、暖沟图及基础留洞图；3结构平面图及详图:主要包括模板图、现浇板的配筋（预制板的布置）、特殊节点详图、过梁布置、雨蓬、阳台、挑檐布置和其剖面详图、楼梯布置、板顶标高、梁布置及其编号、板上开洞洞口尺寸及其附加筋、屋面上人孔、通气孔位置及详图；4柱配筋及详图；5梁平面配筋图及详图；6楼梯详图；7墙、暗柱详图及构造；8圈梁、构造柱布置及其剖面详图；9非结构构件详图及构造。
8. 计算书内容主要有什么一、设计依据1.执行的国家标准、部颁标准与地方标准；2.资料：地质勘察报告、试桩报告、动测报告等；3.应用的计算分析软件名称、开发单位。
二、结构的安全等级:砼结构、钢结构、桩基、天然地基等安全等级。
三、荷载取值1．墙自重取值：(1)砼墙 (2)围护外墙 (3)内隔墙 (4)活动隔断等效荷载2．侧压力、水浮力计算、人防等效静载、底层施工堆载、支挡结构的地面堆载。
四、楼面（含地下室）、屋面荷载计算（推荐格式，括号中数值为推荐值）1．底层楼面静载：(1)砼板厚mm，自重标准值(kN/m2)； (2)面层厚度mm，自重标准值(kN/m2)；(3)底粉或吊顶(含吊挂灯具风管重)，标准值(kN/m2)；分项系数。
静载合计标准值(kN/m2)活载：施工活载标准值(kN/m2)，分项系数。
2．楼面荷载计算：按荷载标准层分别写。
一般楼面：静载：(1)砼板厚mm，自重标准值(kN/m2)；(2)面层厚度mm，自重标准值(kN/m2)；(3)底粉或吊顶(含吊挂灯具风管重)，标准值(kN/m2)；分项系数。
静载合计标准值(kN/m2) 活载：(1)活载标准值kN/m2，分项系数。
(2)等效隔断kN/m2，分项系数。
特殊楼面：机房、贮藏、库房等活载大的逐项写出。
(3)隔墙计算：q=kN/m2，hioxqi=kN/m其中hio(净高)不上人屋面：静载：(1)防水层，标准值kg/m2，分项系数(2)保温层，标准值kN/m2，分项系数(3)找平隔气层，标准值kN/m2，分项系数(4)屋面板，标准值kN/m2，分项系数静载合计：kN/m2检修活载：标准值0.7kN/m2，分项系数注：不上人的屋面活载平屋面建议标准值 1.0kN/m2，斜屋面为0.5kN/m2。
