建筑工程结构设计过程及注意事项摘要：随着社会经济不断发展，人民生活水平的不断提高，城镇规模不断扩大，建筑物越来越多，型式及结构越来越多样、复杂化，对结构设计提出了更高的要求。
建筑工程结构设计是设计阶段重要组成部分，也是后续施工的重要依据，直接影响到建筑安全及造价。
本文分析了结构设计的过程及注意事项，供结构设计人员参考。
关键词：结构设计；结构分析；基础设计；1.结构设计原则结构设计应遵守国家现行有关标准、规范，规程、规定及工程所在地的地方标准，并结合工程实际情况，与建筑专业、设备专业紧密合作，精心设计，做到安全适用、耐久舒适、经济合理、技术先进、确保质量。
1.1概念设计概念设计指工程设计人员运用所掌握的理论知识和工程经验，在方案阶段及初步设计阶段，从宏观上、总体上和原则上去决策和确定结构设计中最基本、最本质也是最关键的问题。
主要包括结构方案的选定和布置、荷载和作用传递路径的设置、关键部位和薄弱环节的判定和加强、结构整体稳定性保证和耗能作用的发挥以及承载力和结构刚度在平面内和沿高度的均匀分配等等。
目的是要做到结构简单均匀规则，刚柔适度，整体稳定性强，轻质高强且多道设防【1】。
1.2抗震设计抗震设防目标是：小震不坏，中震可修，大震不倒。
抗震设计主要包括以下内容：（1）选择适宜的建筑抗震场地，对不力地段应提出避开要求，当无法避开时应采取有效的措施。
对危险的地段，严禁建造甲乙类建筑，不应建造丙类建筑。
（2）建筑形体及其构件布置宜规则，侧向刚度沿竖向均匀变化，避免侧向刚度和承载力突变。
建筑形体及其构件布置不规则时，应按规范要求进行地震作用计算和内力调整，并对薄弱环节采取有效的抗震构造措施【2】。
（3）结构体系应而根据建筑的抗震设防类别、抗震设防烈度、建筑高度、场地条件、地基、结构材料和施工等因素，经技术、经济和使用条件综合比较确定。
（4）强柱弱梁是指使框架结构塑性铰出现在梁端的设计要求，用以提高结构的变形能力，防止在强烈地震作用下倒塌。

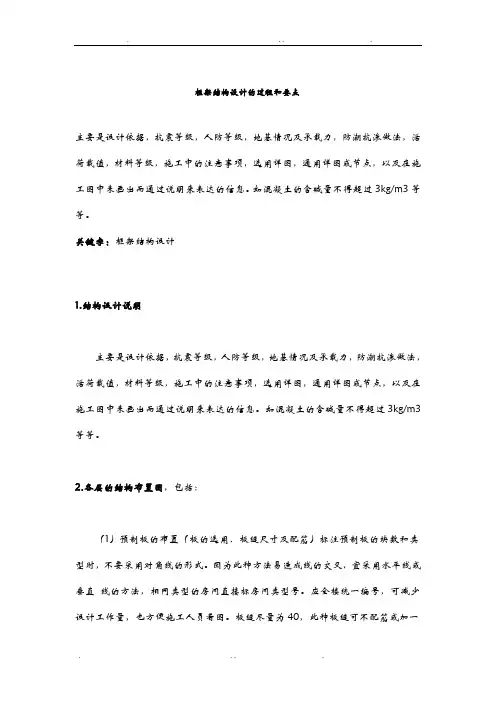

框架结构设计的过程和要点主要是设计依据，抗震等级，人防等级，地基情况及承载力，防潮抗渗做法，活荷载值，材料等级，施工中的注意事项，选用详图，通用详图或节点，以及在施工图中未画出而通过说明来表达的信息。
如混凝土的含碱量不得超过3kg/m3等等。
关键字：框架结构设计1.结构设计说明主要是设计依据，抗震等级，人防等级，地基情况及承载力，防潮抗渗做法，活荷载值，材料等级，施工中的注意事项，选用详图，通用详图或节点，以及在施工图中未画出而通过说明来表达的信息。
如混凝土的含碱量不得超过3kg/m3等等。
2.各层的结构布置图，包括：（1）预制板的布置（板的选用、板缝尺寸及配筋）标注预制板的块数和类型时，不要采用对角线的形式。
因为此种方法易造成线的交叉，宜采用水平线或垂直线的方法，相同类型的房间直接标房间类型号。
应全楼统一编号，可减少设计工作量，也方便施工人员看图。
板缝尽量为40，此种板缝可不配筋或加一根筋。
布板时从房间里面往外布板，尽量采用宽板，现浇板带留在靠窗处，现浇板带宽最好≥200（考虑水暖的立管穿板）如果构造上要求有整浇层时，板缝应大于60.整浇层厚50，配双向φ6250，混凝土C20.纯框架结构一般不需要加整浇层。
构造柱处不得布预制板。
地下车库由于防火要求不可用预制板。
框架结构不宜使用长向板，否则长向板与框架梁平行相接处易出现裂缝。
建议使用PMCAD的人工布板功能布预制板，自动布板可能不能满足用户的施工图要求，仅能满足定义荷载传递路线的要求。
对楼层净高很敏感、跨度超过6.9米或不符合模数时可采用SP板，SP板120厚可做到7.2米跨。
（2）现浇板的配筋（板上、下钢筋，板厚尺寸）板厚一般取120、140、160、180四种尺寸或120、150、180三种尺寸。
尽量用二级钢包括直径φ10（目前供货较少）的二级钢，直径≥12的受力钢筋，除吊钩外，不得采用一级钢。
钢筋宜大直径大间距，但间距不大于200，间距尽量用200. （一般跨度小于6.6米的板的裂缝均可满足要求）跨度小于2米的板上部钢筋不必断开，钢筋也可不画，仅说明钢筋为双向双排φ8200.板上下钢筋间距宜相等，直径可不同，但钢筋直径类型也不宜过多。
常见的钢结构类型及详图注意事项钢结构是一种常用的建筑结构，其优点在于具有较高的强度、刚度和抗震性能，同时可以实现大跨度的建筑设计。
本文将介绍几种常见的钢结构类型，并对其中的详图注意事项进行说明。
I型钢梁I型钢梁是一种常用的钢结构构件，其形状为I型，因此得名。
I型钢梁的截面形状为两个平行的平面，中间通过一条连接这两个平面的垂直腰形成。
I型钢梁的优点在于受力性能好，能够承受大的荷载。
常见的I型钢梁有H型、HW型和HN型等。
在I型钢梁的详图设计中，需要注意以下几点：1.确定钢梁受力方向和受力点位置；2.根据荷载确定I型钢梁的型号、长度和截面尺寸；3.绘制I型钢梁的截面图，并标注出钢材的型号和尺寸；4.标注I型钢梁的材质和强度等级。
钢管结构钢管结构是由钢管组成的一种钢结构体系。
钢管结构的优点在于其空间感强，可以满足建筑设计中对体量、形态的要求。
常见的钢管结构有方管、圆管和矩形管等。
在钢管结构的详图设计中，需要注意以下几点：1.确定钢管结构的构件种类及其位置；2.根据荷载和工程要求确定钢管的尺寸和厚度；3.绘制钢管结构的截面图，并标注出钢管的种类、尺寸和厚度；4.标注钢管的材质和强度等级。
C型钢梁C型钢梁是一种横截面呈C形的钢结构构件，其截面形状类似于矩形，但其中间凸出一部分，形成C形。
C型钢梁的优点在于重量轻、承载能力强、安装方便等。
常见的C型钢梁有C100、C120、C140、C160等。
在C型钢梁的详图设计中，需要注意以下几点：1.确定C型钢梁的受力方向和受力点位置；2.根据荷载确定C型钢梁的型号、长度和截面尺寸；3.绘制C型钢梁的截面图，并标注出钢材的型号和尺寸；4.标注C型钢梁的材质和强度等级。
H型钢柱H型钢柱是一种H形截面的钢柱，其承载能力较大，可应用于大跨度的建筑设计中。
常见的H型钢柱有HW型、HM型和HN型等。
在H型钢柱的详图设计中，需要注意以下几点：1.确定H型钢柱的受力方向和受力点位置；2.根据荷载确定H型钢柱的型号、长度和截面尺寸；3.绘制H型钢柱的截面图，并标注出钢材的型号和尺寸；4.标注H型钢柱的材质和强度等级。
建筑结构设计问题及注意事项摘要：本文深入分析了建筑结构设计的分类、基本内容及应遵循的几大原则，指出了建筑结构设计中存在的问题及应注意的事项，并在此基础上提出几点建议。
关键词：建设结构；设计；问题；注意事项一、建筑结构设计的分类及其内容1.1建筑结构的种类根据建筑物的使用功能及其具体要求的不同，建筑物也可以被分成多种类型。
而如果以建筑物的不同用途来划分，它可被分为工业建筑和民用建筑两种。
按照建筑物层数的不同，它又可分为单层、多层、高层及超高层建筑，此外，还可根据建筑时所采用的结构材料进行分类，具体可分为木结构、砌体、混凝土、钢结构等多种。
按照建筑物不同的结构形式，我们还可将其分为排架、框架、剪力墙、筒体及建筑结构等类型。
1.2 建筑结构设计的基本内容1.2.1 结构设计的各个环节建筑物的设计分为多个环节，主要有建筑、结构、给排水、暖气通风及电气设计等。
不管是哪个环节的设计，都应当遵循设计的四大基本原则及要求，它们分别为功能、美观、经济及环保要求。
建筑物要发挥其使用功能，就必须拥有建筑结构，而结构设计在建筑物设计中又占重要地位，它包含4个部分，即方案设计-结构分析-构件设计-施工图的绘制。
1.2.2建筑物结构设计应遵循的几点要求要确保建筑结构的可靠度与设计要求相适应，在设计中就应当严格遵循下列几点要求：1.计算内容：结构构件应计算其承载能力极限状，同时还应验算其正常使用极限状态，例如验算直接承受动力荷载构件的疲劳强度等；2.结构上如果出现了多种作用效应，应运用结构分析的方法将每一种作用下的效应计算出来，而不应把效应相同的两个组合放在一起；3.抗震设计：国内的抗震设防烈度通常是6-9度，建筑结构可按照其所在地区的烈度、结构类型及房屋高度选择不同的抗震等级，值得注意的是，抗震等级不同，计算及其构造要求也会不一样。
二、建筑结构设计应遵循的原则建筑结构设计过程中，应遵循适用、安全、经济、美观、有利于施工等原则。
结构设计注意事项有哪些
结构设计注意事项有哪些有哪些？下面本店铺为您简单介绍一下，以供参考。
结构设计注意事项：
一、拿到作业图不要盲目建模计算。
先进行全面分析，与建筑设计人员进行勾通，充分了解工程的各种情况（功能、选型等）。
二、建模计算前的前处理要做好。
比方荷载的计算要准确，不能估计。
要完全根据建筑做法或使用要求来输入。
三、在进行结构建模的时候，要了解每个参数的意义，不要盲目修改参数，修改时要有依据。
四、在计算中，要充分考虑在满足技术条件下的经济性。
不能随意加大配筋量或加大构件的截面。
这一点要作为我们的设计理念之一来重视。
五、梁、柱、板等电算结束后要进行大量的调整和修改，这都要有依据可循（可根据验算简图等资料）。
第 1 页共1 页。
引言：盖高层楼房是一项复杂的工程，需要经过合理的施工顺序来确保建筑的稳固和安全。
本文将介绍盖高层楼房的施工顺序，包括土方开挖、地基处理、结构施工、外装修和内装修等几个阶段，以及每个阶段中的具体步骤和注意事项。
概述：盖高层楼房的施工顺序涵盖了从准备工作到竣工验收的全过程。
施工顺序的合理安排对于确保建筑的结构稳定和施工效率起着关键作用。
下文将详细介绍五个大点，包括土方开挖、地基处理、结构施工、外装修和内装修。
正文内容：一、土方开挖阶段1.土方开挖的前期准备工作：包括施工方案的制定、施工技术措施的制定以及场地勘测等。
2.开挖土方的步骤：首先进行挖坑，然后进行边坡处理和支护结构的施工。
3.开挖土方的注意事项：要注意地下管网的处理、地质条件和土方开挖的安全操作等方面的问题。
二、地基处理阶段1.地基处理前的准备工作：包括场地平整、地面处理以及地基处理方案的制定。
2.地基处理的步骤：包括地基沉降预压、地基处理技术的选择以及地基加固等。
3.地基处理的注意事项：要注意地基处理的时机选择、施工质量控制以及与结构施工的协调等。
三、结构施工阶段1.结构施工前的准备工作：包括结构施工方案的制定、混凝土配合比的设计以及施工设备的调配等。
2.结构施工的步骤：包括地下室施工、楼层布置、主体结构的加固和梁柱施工等。
3.结构施工的注意事项：要注意各个工序的施工质量控制、安全操作和与其他施工工作的协调等。
四、外装修阶段1.外装修前的准备工作：包括外装修方案的制定、施工材料的准备以及施工工艺的选择。
2.外装修的步骤：包括外墙装饰材料安装、窗户安装、屋面施工以及外墙涂料施工等。
3.外装修的注意事项：要注意施工工艺的选择、施工质量控制以及与内装修的协调等。
五、内装修阶段1.内装修前的准备工作：包括内装修方案的制定、施工材料的准备以及施工工艺的选择。
2.内装修的步骤：包括地面铺装、墙面涂料施工、天花板装饰以及室内设备安装等。
3.内装修的注意事项：要注意施工材料的选择、施工质量的控制以及与外装修的协调等。

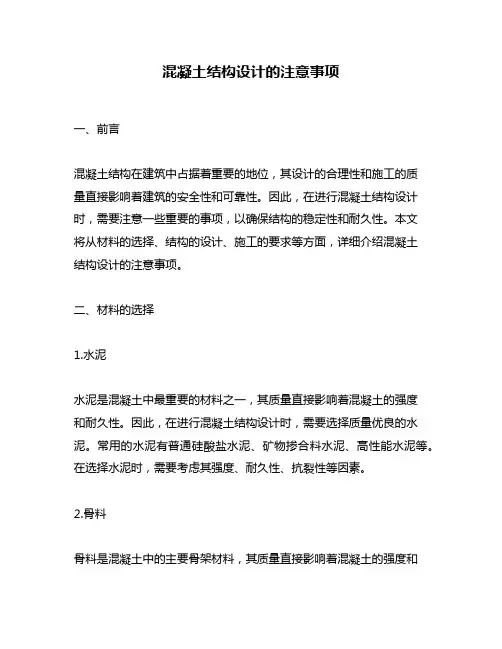

混凝土结构设计的注意事项一、前言混凝土结构在建筑中占据着重要的地位，其设计的合理性和施工的质量直接影响着建筑的安全性和可靠性。
因此，在进行混凝土结构设计时，需要注意一些重要的事项，以确保结构的稳定性和耐久性。
本文将从材料的选择、结构的设计、施工的要求等方面，详细介绍混凝土结构设计的注意事项。
二、材料的选择1.水泥水泥是混凝土中最重要的材料之一，其质量直接影响着混凝土的强度和耐久性。
因此，在进行混凝土结构设计时，需要选择质量优良的水泥。
常用的水泥有普通硅酸盐水泥、矿物掺合料水泥、高性能水泥等。
在选择水泥时，需要考虑其强度、耐久性、抗裂性等因素。
2.骨料骨料是混凝土中的主要骨架材料，其质量直接影响着混凝土的强度和耐久性。
常用的骨料有河砂、山砂、碎石、砾石等。
在选择骨料时，需要考虑其硬度、强度、形状等因素，同时需要注意骨料的洁净程度和含泥量，以避免对混凝土质量的影响。
3.外加剂外加剂是指在混凝土中添加的一些化学物质，其作用是改善混凝土的性能，提高混凝土的强度和耐久性。
常用的外加剂有减水剂、增稠剂、增强剂等。
在选择外加剂时，需要根据混凝土的具体用途和工作环境，综合考虑其效果、成本等因素。
三、结构的设计1.设计要求在进行混凝土结构设计时，需要根据建筑的使用要求和设计标准，确定结构的强度、稳定性、耐久性等方面的要求。
同时，需要考虑结构的施工性、维护性等因素，以确保结构的安全性和可靠性。
2.结构的布置结构的布置是指在建筑中确定混凝土结构的位置、形状和大小等方面的要求。
在进行布置时，需要考虑结构的荷载、力学特性等因素，以确定结构的合理位置和尺寸。
3.结构的构造结构的构造是指在建筑中确定混凝土结构的结构形式、构造方法、连接方式等方面的要求。
在进行构造时，需要考虑结构的荷载、力学特性、施工性等因素，以确定结构的合理构造方法和连接方式。
四、施工的要求1.施工前的准备工作在进行混凝土结构施工前，需要进行充分的准备工作，包括施工方案的制定、施工材料的准备、施工现场的清理等。
谈建筑结构设计应注意的事项摘要：随着我国社会经济的飞速发展，建筑事业也得到了快速发展，城市建筑的结构形式随之复杂，呈现多样化。
作为建筑工程的重要内容，建筑结构的多样性和复杂性给建筑结构设计带来了诸多问题与不便，本文将根据建筑结构设计时应注意的事项进行简要分析与论述。
关键字：建筑结构设计；类型；内容；基本原则；注意事项1引言随着现代人生活水平的提高，人们对于居住环境与居住条件问题越来与重视，这就促进了我国建筑业的蓬勃发展，但在发展建筑行业的同时，建筑质量是发展的关键，因为建筑质量的优劣直接关系到人民的生命财产安全，这就要求设计师在进行房屋设计时一定要把握好安全、合理、适用的原则，设计出一套科学合理、经济实用高质量的建筑，因此，需要我们每一个建筑工作者全心全力为之付出的工作。
下面结合工作经验，浅谈一下在设计结构中应注意的事项。
2建筑结构设计的类型、基本内容、要求和原则2.1建筑结构类型分析建筑结构有着较多的特征规定，按建筑物以其结构类型的不同，可以分为砖结木构、砖混结构、钢筋混凝土结构和钢结构四大类。
按照其使用功能，可分为工业性质的和民用性质的；按照其层数高度，可分为单层、多层；按照其使用材料，也可以分为多种样式。
2.2建筑结构设计的基本内容建筑结构设计是建筑施工的基础部分，它以建筑设计的要求为基础，结合建筑工程具体情况，由此确定建筑物的结构类型和结构体系，与此同时，将建筑结构进行分析和评估，再根据分析和评估的结果和与之有关的结构设计的准则为根据，设计施工图。
建筑结构设计其内容主要包括以下四个过程：一、方案设计；二、构件设计；三、结构分析；四、施工绘图。
2.3结构设计的要求为了保证设计构造的安全稳定合理，设计过程中，要做到以下几点要求：（1）关于计算内容：计算结构构件对承载能力极限状态，验算正常使用极限状态；（2）设计结构中出现多种作用效应同时发生的情况时，要结合作用反应，分析出最不合理现象：（3）抗震设计：建筑结构设计要根据各个地区的烈度、结构类型和房屋高度，进行构造规定。
结构设计人员绝大多数都有设计过程中出现这样那样错误的经历，有的遗漏荷载，荷载不正确，有的未考虑到施工。
个人把自己或他人遇到的问题记录下来，每次设计时，都逐条核对，尽量减少错误。
现整理如下，以供参考。

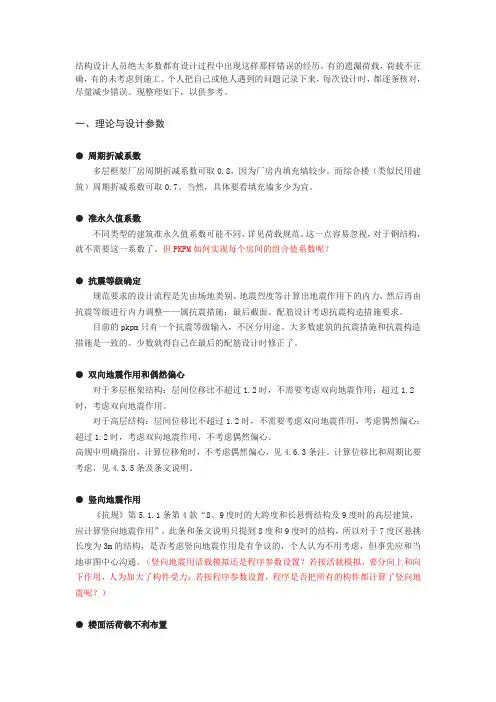

一、理论与设计参数●周期折减系数多层框架厂房周期折减系数可取0.8，因为厂房内填充墙较少。
而综合楼（类似民用建筑）周期折减系数可取0.7。
当然，具体要看填充墙多少为宜。
●准永久值系数不同类型的建筑准永久值系数可能不同，详见荷载规范。
这一点容易忽视，对于钢结构，就不需要这一系数了。
但PKPM如何实现每个房间的组合值系数呢？●抗震等级确定规范要求的设计流程是先由场地类别、地震烈度等计算出地震作用下的内力，然后再由抗震等级进行内力调整——属抗震措施；最后截面、配筋设计考虑抗震构造措施要求。
目前的pkpm只有一个抗震等级输入，不区分用途。
大多数建筑的抗震措施和抗震构造措施是一致的。
少数就得自己在最后的配筋设计时修正了。
●双向地震作用和偶然偏心对于多层框架结构：层间位移比不超过1.2时，不需要考虑双向地震作用；超过1.2时，考虑双向地震作用。
对于高层结构：层间位移比不超过1.2时，不需要考虑双向地震作用，考虑偶然偏心；超过1.2时，考虑双向地震作用，不考虑偶然偏心。
高规中明确指出，计算位移角时，不考虑偶然偏心，见4.6.3条注。
计算位移比和周期比要考虑，见4.3.5条及条文说明。
●竖向地震作用《抗规》第5.1.1条第4款“8、9度时的大跨度和长悬臂结构及9度时的高层建筑，应计算竖向地震作用”。
此条和条文说明只提到8度和9度时的结构，所以对于7度区悬挑长度为3m的结构，是否考虑竖向地震作用是有争议的，个人认为不用考虑，但事先应和当地审图中心沟通。
（竖向地震用活载模拟还是程序参数设置？若按活载模拟，要分向上和向下作用，人为加大了构件受力；若按程序参数设置，程序是否把所有的构件都计算了竖向地震呢？）●楼面活荷载不利布置考虑楼面活荷载不利布置引起的梁弯矩的增大。

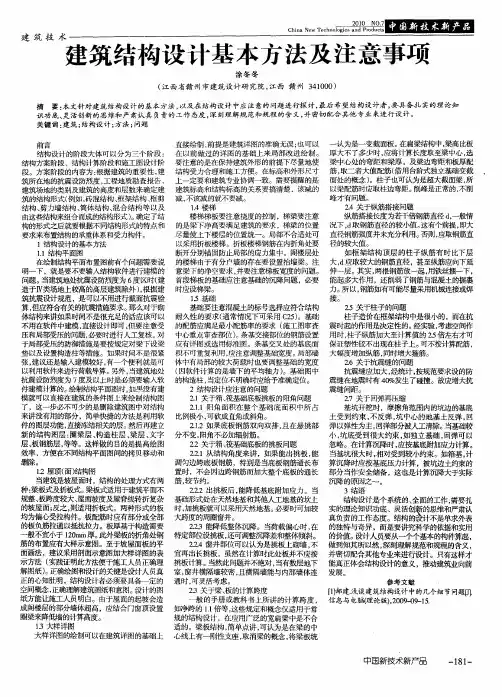

简述建筑结构设计的基本方法及注意事项作者：陈惠宁来源：《城市建设理论研究》2013年第11期摘要：本文简单介绍了建筑结构设计的基本原则和方法，提出了进行建筑结构设计时的注意事项，有一定的参考价值。
关键词：建筑结构设计；基本方法；注意事项中图分类号：S611 文献标识码：A 文章编号：一、建筑结构设计的基本方法1、剪力墙的设计设计剪力墙时要做到合理、均匀，从而使整个建筑结构的质心与刚心在相同的位置上。
小高层建筑结构剪力墙的墙面应该设计得比较广，重点在于合理地控制剪力墙里钢筋的合理配置，这对于建筑的安全性与经济性具有重大意义。
按照国家规定，剪力墙都应该一并设置一些边缘型的建筑构件。
边缘建筑构件的钢筋配置应该严格区分好剪力墙的不同受力的特性。
在计算时如果另一方向的短肢没有进入刚度，那么就可以不用考虑短肢的影响；如果计算时另一方向的短肢进入刚度，那则应该考虑短肢方向的不良影响。
2、建筑结构的分析计算建筑结构分析计算的阶段要做到准确并且高效，设计人员在这时应该对某些常常遇到的问题要有自己清晰明确的理解。
选择合适的计算软件，可以避免浪费过多的精力与时间，有效排除建筑结构中有可能发生的安全问题。
同时，也要注意到风的载荷和建筑结构的自振周期对于建筑安全的影响。
再者，要考虑到振型数目足够与否,在此项计算时严格按照国家发布的新规范来进行，从计算的结果分析振型参数，并对之进行正确判断，得出最合适的振型数量。
设计人员一定要重视建筑结构的分析计算问题，争取得到最正确合理的结果。
3、地基的设计地基的设计是建筑结构设计的关键，因为地基设计的优劣直接影响着后续设计的工作开展。
同时，地基的设计还是决定工程的造价主要因素。
设计人员对于地基的设计一定要认真对待，确保万无一失。
在地基设计的时候要严格地按照国家相关的标准来设计，这就需要设计人员对国家的标准有着清楚的理解。
设计人员在设计之前必须认真考察当地的具体地理条件，从而可以结合当地的优点，避免其缺点来设计。
建筑结构设计中应注意的问题【摘要】随着我国城市化发展进程的不断推进，居民的生活水平日益提高，居民对住房的要求也越来越高，因此建筑设计师需要扎实的理论知识功底，灵活创新的思维和严肃认真负责的工作态度以保证一项设计成功的完成。
本文就建筑结构设计中常出现的一些问题进行简要探讨，以供同仁指导与参考。
【关键词】建筑结构；类型；设计；注意事项引言建筑结构设计就是用结构语言来表达建筑工程师所想表达的东西。
结构语言就是结构师从建筑及其它专业图纸中所提炼出来的结构元素，主要包括包括基础、墙、柱、梁、板、楼梯、样图等。
然后用这些结构元素来构成建筑物或构筑物的结构体系，包括竖向和水平的承重及抗力体系，再把各种情况产生的荷载传递至基础。
1 建筑结构设计类型建筑物有不同的使用功能要求，因此有许多类型及分类方法。
（1）根据建筑物的用途，可以分为工业建筑与民用建筑。
根据建筑物的层数，可以分为单层、多层、高层和超高层建筑。
（2）建筑物根据所使用的结构材料可以分为：木结构、砌体结构、混凝土结构、钢结构和混合结构等。
（3）建筑物根据其结构形式，可以分为排架结构、框架结构、剪力墙结构、筒体结构和大路结构等。
2 建筑结构设计内容2.1 建筑结构设计内容结构设计程序：建筑物的设计包括建筑设计、结构设计、给排水设计、暖气通风设计和电气设计等。
每一部分的设计都应围绕设计的四个基本要求：即功能要求、美观要求、经济要求和环保要求。
建筑结构是一个建筑物发挥其使用功能的基础，结构设计是建筑物设计的一个重要组成部分，主要包括以下四个过程：方案设计→结构分析→构件设计→绘施工图。
2.2 结构设计要求为保证建筑结构的可靠度达到设计要求，在设计中，必须遵循以下要求：（1）计算内容：结构构件应进行承载能力极限状态的计算和正常使用极限状态的验算，如直接承受动力荷载的构件应进行疲劳强度验算。
（2）抗震设计：我国的抗震设防烈度为6至9度，建筑结构根据所在地区的烈度、结构类型和房屋高度采用不同的抗震等级。

绿岛结构施工图设计技术要求一一、设计内容G9#、G11#、G12#、G13#为小高层住宅。
G11#、G13#楼中间附带裙楼做商铺用。
二、设计分项、分区子项：G9、G11、G12、G13内容：分别对应为G9#、G11#、G12#、G13#楼结构图三、图签内容（中合建筑设计事务所和中合元创联合出图）建设单位：武汉市绿岛房地产开发有限公司工程名称：F.绿岛设计号：WH-AD-W-2013-14图别：结施图号：参考各图顺序四、结构图纸图号顺序目录：按4个子项目分别写4个目录。
五、构件编号注意事项梁板编号中不要带层数信息，简化编号。
如原L201现用L1表示，B801现用B1表示。
六、结构标高表示（）子项G9：±0.000绝对标高为29.700子项G11：±0.000绝对标高为27.95子项G12：±0.000绝对标高为32.250子项G13：±0.000绝对标高为28.75注：实际正负零应一最终总图为准。
楼面标高一般处：建筑标高-0.050住宅卫生间：建筑标高-0.400裙楼商铺卫生间：建筑标高-0.050厨房：建筑标高-0.050阳台、入户花园：建筑标高-0.050复式露台：建筑标高-0.250（该部分有保温层，与建筑核实）屋面标高一般处：建筑标高注意事项：楼、屋面同层时，应注意两者之间的高差关系，屋面处建筑标高以结构为准。
楼、屋面与周边环境发生联系时，应注意楼、屋面与周边环境之间的高差关系。
七、平面轴线表示具体编号详建施。
注意：首页中要有轴线关系图及分区关系图，表明分区及各区与地下室轴线关系。
由地下室设计人负责。
八、图纸表达注意事项1）图纸上的汉字采用字体、字高（以1：100为例），图名字体TSSD-Norm 字高10 比例字高 6图纸说明字体TSSD-Label 字高 5梁编号及钢筋文字字体TSSD-Rein 字高 3其他图纸文字字体TSSD-Label 字高 3高宽比：0.7同类结构图的名称应统一。
混凝土结构设计的注意事项一、前期准备工作1.1 确定设计目标和要求混凝土结构设计前，需要明确设计目标和要求，包括使用年限、承载能力、抗震要求、使用环境等方面的要求，以便设计人员有针对性地进行设计。
1.2 确定结构形式和材料根据建筑物的用途、特点和受力情况，确定结构形式和材料，以满足使用要求和经济性。
1.3 确定设计标准和规范根据国家和地方的相关标准和规范，确定混凝土结构的设计标准和规范，保证设计的合理性和安全性。
二、混凝土结构设计的注意事项2.1 结构受力分析在进行混凝土结构设计时，首先要进行结构受力分析，确定结构的受力状况，以便进行合理的设计。
2.2 基础设计混凝土结构的基础设计是关键，需要根据地基土的承载能力、建筑物的重量和受力情况等因素进行合理的设计，以保证建筑物的稳定和安全。
2.3 结构设计混凝土结构设计需要根据受力情况和使用要求，合理选择结构形式和材料，并进行合理的设计，保证结构的承载能力和安全性。
2.4 钢筋混凝土结构设计钢筋混凝土结构设计需要根据钢筋和混凝土的强度特性和受力情况进行合理的设计，保证结构的安全性和经济性。
2.5 抗震设计混凝土结构设计需要考虑抗震要求，根据地震烈度和建筑物的使用要求进行合理的设计，以保证结构在地震中的稳定和安全。
2.6 施工工艺设计混凝土结构设计需要考虑施工工艺，根据施工过程中的实际情况，进行合理的设计，以保证结构的施工质量和安全性。
三、混凝土结构设计的实施3.1 结构设计图的制作混凝土结构设计需要根据设计要求和规范，制作结构设计图，包括平面图、立面图、剖面图等，以便施工人员进行施工。
3.2 材料选型和配合比确定根据设计要求和规范，选择合适的混凝土材料和配合比，并进行合理的配比，以保证混凝土的强度和耐久性。
3.3 钢筋加工和安装根据设计要求和规范，进行钢筋加工和安装，保证钢筋的准确度和连接质量，以保证结构的安全性和稳定性。
3.4 混凝土浇筑和养护混凝土结构设计需要根据设计要求和规范，进行混凝土浇筑和养护，保证混凝土的强度和耐久性，以保证结构的安全性和稳定性。
混凝土结构设计中的注意事项一、前言混凝土是一种常用的材料，广泛应用于建筑结构中。
在混凝土结构设计中，需要注意许多问题，以确保结构的安全性和耐久性。
本文将详细介绍混凝土结构设计中的注意事项，旨在为读者提供全面的指导。
二、设计基础1.设计标准混凝土结构的设计必须遵循国家和地方的相关标准。
目前，中国的混凝土结构设计标准主要有《建筑结构荷载规范》、《混凝土结构设计规范》、《钢筋混凝土结构设计规范》等。
2.设计荷载混凝土结构的设计荷载包括自重、活载、风载、地震作用等。
对于不同的建筑结构，设计荷载也不同。
在设计时，必须根据实际情况进行计算。
3.基础设计混凝土结构的基础设计必须满足土壤承载力的要求。
在设计时，必须考虑土壤的类型、强度、稳定性等因素。
三、构件设计1.截面设计混凝土结构的截面设计必须满足强度、刚度、稳定性等要求。
在设计时，必须考虑构件的载荷、跨度、高度等因素。
2.钢筋设计混凝土结构中的钢筋必须满足强度和刚度的要求。
在设计时，必须考虑钢筋的直径、数量、布置方式等因素。
3.连接设计混凝土结构的连接必须满足强度和稳定性的要求。
在设计时，必须考虑连接的类型、数量、布置方式等因素。
四、施工注意事项1.原材料混凝土结构的施工必须使用符合标准要求的原材料，包括水泥、砂、石子、钢筋等。
2.施工工艺混凝土结构的施工必须按照标准要求进行。
施工工艺包括模板安装、混凝土浇筑、养护等。
3.施工质量混凝土结构的施工质量必须符合标准要求。
在施工过程中，必须严格控制各项指标，确保结构的安全性和耐久性。
五、结构验收1.验收标准混凝土结构的验收必须按照国家和地方的相关标准进行。
验收标准包括结构强度、刚度、稳定性等。
2.验收程序混凝土结构的验收程序包括初验、复验、竣工验收等。
在验收过程中，必须按照标准要求进行。
3.验收报告混凝土结构的验收报告必须详细记录结构的各项指标，以及验收结果。
验收报告必须由专业人员签字盖章。
六、总结混凝土结构的设计、施工和验收都需要注意许多问题，以确保结构的安全性和耐久性。
结构件开模流程和注意事项下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!一、结构件开模流程1. 产品设计确定产品的功能、性能、外观等要求。
这里说的如何设计主要是想让各位大侠系统的表述一下做各类型设计的顺序和注意事项，例如砖混和底框的房子，从结构方案到电算中的注意事项以及绘图内容等，不知道这么总结一下对于新手们有没有作用普通砖混结构设计技术措施实习生刚参加工作时，感觉到在学校所学的理论知识与实际工作相差较大，觉得无从下手，而且目前没有相应的书籍可供参考。
本文是作者从实际工作中总结出的砖混结构的设计内容、难点和注意事项，尝试找到理论和实际相结合的一个切入点。
本文可使实习生较快上手。
也可供设计人员在交审前自审，和审核人参考，减少差错。
具体内容如下：1. 结构设计说明主要是设计依据，抗震等级，人防等级，地基情况及承载力，防潮做法，活荷载值，材料等级，施工中的注意事项，选用详图，通用详图或节点，以及在施工图中未画出而通过说明来表达的信息。
如：正负零以下应采用水泥砂浆，以上采用混合砂浆。
等等。
2. 各层的结构布置图包括: (1).预制板的布置(板的选用、板缝尺寸及配筋)。
标注预制板的块数和类型时, 不要采用对角线的形式。
因为此种方法易造成线的交叉, 宜采用水平线或垂直线的方法, 相同类型的房间直接标房间类型号。
应全楼统一编号，可减少设计工作量，也方便施工人员看图。
板缝尽量为40, 此种板缝可不配筋或加一根筋。
布板时从房间里面往外布板, 尽量采用宽板, 现浇板带留在靠窗处, 现浇板带宽最好≥200(考虑水暖的立管穿板)。
如果构造上要求有整浇层时, 板缝应大于60。
整浇层厚50, 配双向φ6@250, 混凝土C20。
应采用横墙或横纵墙(横墙为主)混合承重方案，抗坍塌性能好。
构造柱处不得布预制板。
建议使用PMCAD的人工布板功能布预制板，自动布板可能不能满足用户的施工图要求，仅能满足定义荷载传递路线的要求。
对楼层净高很敏感、跨度超过6.9米或不符合模数时可采用SP板，SP板120厚可做到7.2米跨(2).现浇板的配筋(板上、下钢筋，板厚尺寸)。
尽量用二级钢包括直径φ10的二级钢。
钢筋宜大直径大间距，但间距不大于 200, 间距尽量用200。
(一般跨度小于6.6米的板的裂缝均可满足要求)。
跨度小于2米的板上部钢筋不必断开，钢筋也可不画，仅说明钢筋为双向双排φ8@200。
板上下钢筋间距宜相等，直径可不同，但钢筋直径类型也不宜过多。
顶层及考虑抗裂时板上筋可不断，或50%连通，较大处附加钢筋。
一般砖混结构的过街楼处板应现浇，并且钢筋双向双排布置。
板配筋相同时，仅标出板号即可。
一般可将板的下部筋相同和部分上部筋相同的板编为一个板号，将不相同的上部筋画在图上。
当板的形状不同但配筋相同时也可编为一个板号。
宜全楼统一编号。
当考虑穿电线管时，板厚≥120，不采用薄板加垫层的做法。
电的管井电线引出处的板因电线管过多有可能要加大板厚。
宜尽量用大跨度板，不在房间内(尤其是住宅)加次梁。
说明分布筋为φ6@250，温度影响较大处可为φ8@200。
板顶标高不同时，板的上筋应断开或倾斜通过。
现浇挑板阳角加辐射状附加筋(包括内墙上的阳角)。
现浇挑板阴角的板下应加斜筋。
顶层应建议甲方采用现浇楼板，以利防水，并加强结构的整体性及方便装饰性挑沿的稳定。
外露的挑沿、雨罩、挑廊应每隔10～15米设一10mm的缝，钢筋不断。
尽量采用现浇板，不采用予制板加整浇层方案。
卫生间做法可为70厚+10高差(取消垫层)。
8米以下的板均可以采用非预应力板。
L、T或十字形建筑平面的阴角处附近的板应现浇并加厚，并双向双排配筋，附加45度的4根16的抗拉筋。
现浇板的配筋建议采用PMCAD软件自动生成，一可加快速度，二来尽量减小笔误。
自动生成楼板配筋时建议不对钢筋编号，因工程较大时可能编出上百个钢筋号，查找困难，如果要编号，编号不应出房间。
配筋计算时，可考虑塑性内力重分布，将板上筋乘以0.8~0.9的折减系数，将板下筋乘以1.1~1.2的放大系数。
值得注意的是，按弹性计算的双向板钢筋是板某几处的最大值，按此配筋是偏于保守的，不必再人为放大。
支承在外墙上的板的负筋不宜过大，否则将对砖墙产生过大的附加弯距。
一般：板厚>150时采用φ10@200；否则用φ8@200。
PMCAD生成的板配筋图应注意以下几点：1.单向板是按塑性计算的，而双向板按弹性计算，宜改成一种计算方法。
2.当厚板与薄板相接时，薄板支座按固定端考虑是适当的，但厚板就不合适，宜减小厚板支座配筋，增大跨中配筋。
3.非矩形板宜减小支座配筋，增大跨中配筋。
4.房间边数过多或凹形板应采用有限元程序验算其配筋。
PMCAD生成的板配筋图为PM?.T。
板一般可按塑性计算，尤其是基础底板和人防结构。
但结构自防水、不允许出现裂缝和对防水要求严格的建筑, 如坡、平屋顶、橱厕、配电间等应采用弹性计算。
室内轻隔墙下一般不应加粗钢筋，一是轻隔墙有可能移位，二是板整体受力，应整体提高板的配筋。
只有垂直单向板长边的不可能移位的隔墙，如厕所与其他房间的隔墙下才可以加粗钢筋。
坡屋顶板为偏拉构件，应双向双排配筋。
(3).圈梁、构造柱布置及其剖面详图。
圈梁要浇圈闭合拉通，穿过中间走廊，并隔一定距离将截面加强。
注意圈粱(包括地基圈梁)在外墙楼梯、入口等处可能被截断，应在相应位置附加一道并满足搭接长度。
坡屋顶为双层圈梁。
单层空旷房屋层高超过 4米宜在窗顶处增加一道圈梁。
说明圈梁、构造柱纵筋的搭接及锚固长度。
构造柱箍筋在上下端应加密。
说明构造柱生根何处，当地面为刚性地面时，应将构造柱伸至基底。
较大洞口两侧宜加构造柱(2.4米以上)。
构造柱与下层相同的，可不标构造柱编号，但应在图中说明。
圈梁、构造柱纵筋宜采用一级钢筋。
为减少圈梁受温度变化的影响，和清水砖墙的立面效果，360外墙圈梁的外侧宜有120砖墙。
设置构造柱后必须设置圈梁或暗圈梁。
设置圈梁不一定设构造柱。
斜交砖墙的交接处应增设构造柱，且构造柱间距不宜大于层高。
建筑四角包括阴角，考虑到应力复杂和应力集中，应增大截面和配筋。
请参照《设置钢筋混凝土构造柱多层砖房抗震技术规程JGJ/T13-94》(4).过梁布置。
核算圈梁下的高度是否足够放预制过梁，如果不够，则应圈梁兼过梁或圈梁局部加高。
尽量采用过梁与圈梁整浇方式。
此法方便施工并对抗震有利。
当过梁与柱或构造柱相接时，柱应甩筋，过梁现浇。
过梁配筋不得过小，以考虑地震时过梁上墙体出现裂缝不能形成拱的作用。
当有大梁压在过梁上时，过梁一般用较大截面，兼梁垫用。
过梁支承长度改360，并应验算过梁下砌体的局部承压。
360墙可用一120矩形过粱加一120带挑沿过粱。
现浇过梁荷载取值参见《砌体结构设计规范GBJ3-88》(5).雨蓬、阳台、挑檐布置和其剖面详图。
注意：雨棚和阳台的竖板现浇时，最小厚度应为80，否则难以施工。
竖筋应放在板中部。
当做双排筋时，高度<900，最小板厚100；高度>900时，最小板厚120。
阳台的竖板应尽量预制，与挑板的预埋件焊接。
雨棚和阳台上有斜的装饰板时，板的钢筋放斜板的上面，并通过水平挑板的下部锚入墙体圈梁(即挑板双层布筋)。
两侧的封板可采用泰柏板封堵，钢筋与泰柏板的钢丝焊接，不必采用混凝土结构。
阳台的门联窗处窗台应使用轻体材料砌筑，方便以后装修时凿掉。
挑板挑出长度大于2米时宜配置板下构造筋。
挑板内跨板上筋长度应大于等于挑板出挑长度，尤其是挑板端部有集中荷载时。
内挑板端部宜加小竖沿，防止清扫时灰尘落下。
当顶层阳台的雨搭为无组织排水时，雨搭出挑长度应大于其下阳台出挑长度100。
挑板配筋应有余地，并应采用大直径钢筋，防止踩弯。
挑板内跨板跨度较小，跨中可能出现负弯距，应将挑板支座的负筋伸过全跨。
(6).楼梯布置。
采用X型斜线表示楼梯间，并注明楼梯间另详。
尽量用板式楼梯，方便设计及施工，也较美观。
(7).板顶标高。
可在图名下说明大多数的板厚及板顶标高，厨厕及其它特殊处在其房间上另外标明。
(8).梁布置及其下的梁垫布置。
也可在梁支座处将梁加宽至500来代替梁垫。
(9).板上开洞(厨、厕、电气及设备)洞口尺寸及其附加筋，附加筋不必一定锚入板支座，从洞边锚入La即可。
板上开洞的附加筋，如果洞口处板仅有正弯距，可只在板下加筋；否则应在板上下均加附加筋。
留筋后浇的板宜用虚线表示其范围，并注明用提高一级的膨胀混凝土浇筑。
未浇筑前应采取有效支承措施。
住宅跃层楼梯在楼板上所开大洞，周边不宜加梁，应采用有限元程序计算板的内力和配筋。
板适当加厚, 洞边加暗梁。
(10).屋面上人孔、通气孔位置及详图。
(11).在平面图上不能表达清楚的细节要加剖面，可在建筑墙体剖面做法的基础上，对应画结构详图。
3. 基础平面图及详图:(1).在墙下条基宽度较宽(大于2米，部分地区可能更窄)或地基不均匀及地基较软时宜采用柔性基础。
应考虑节点处基础底面积双向重复使用的不利因素，适当加宽基础。
(2).当基础上留洞、首层开大洞的洞口宽度大于洞底至基底高度时，如要考虑洞口范围内地基的承载力，洞口下基础应做暗梁。
或将基础局部降低。
(3).素混凝土基础下不必做垫层，但其内有暗梁时应注明底部钢筋保护层厚为70，或做垫层。
地下水位较高时或冬季施工时，不得做灰土基础。
刚性基础一般300厚。
(4).建筑地段较好，基础埋深大于3米时，应建议甲方做地下室。
地下室底板，当地基承载力满足设计要求时，可不再外伸。
地下室内墙可采用砖墙，外墙宜用混凝土墙。
每隔30~40米设一后浇带，并注明两个月后用微膨胀混凝土浇注。
不应设局部地下室，且地下室应有相同的埋深。
地下室顶板应考虑施工时材料堆积荷载。
(5).地面以下墙体如被管沟消弱较多，应考虑抗震的不利影响，地下墙体宜加厚。
(6).抗震缝、伸缩缝在地面以下可不设缝。
但沉降缝两侧墙体基础一定要分开。
(7).新建建筑物基础不宜深于周围已有基础。
如深于原有基础，其基础间的净距应不少于基础之间的高差的1.5至2倍。
(8).条形基础偏心不能过大，柔性基础必要时可作成三面支承一面自由板(类似筏基中间开洞)。
一般情况下，基础底部不应因荷载的偏心而与地基脱开。
(9).当有独立柱基时，独立基础受弯配筋不必满足最小配筋率要求，除非此基础非常重要，但配筋也不得过小。
独立基础是介于钢筋混凝土和素混凝土之间的结构。
(10).基础圈梁在建筑入口处或底层房间地面下降处应调低标高。
当基础圈梁顶标高为-0.060时可取消防潮层。
当地基不均匀时基底应增设一道基础圈梁。
(11).基础平面图上应加指北针。
(12).基础底板混凝土不宜大于C30。
(13).在软土地基上的建筑应控制建筑的总沉降量，在地基较不均匀地区应控制建筑的沉降差，砖混结构对差异沉降很敏感。
因建筑的实际沉降和计算值是有差异的，很难算准，所以应从构造上入手，采用整体性强的基础形式。
(14).可用JCCAD软件自动生成基础布置和基础详图。
