万用表使用方法(一).操作面牌说明:1.液晶显示器:显示仪表测量的数值.;2-1. 电源开关:启动及关闭电源;2-2. 背关开关:启动及关闭背光源;2-3. hFE测试插座:用于测量晶体三极管的数值大小;2-4. 保持开关:按下此功能,仪表当前所测数值保持在液晶显示器上并出现“HOLD”符号,再次按下, “HOLD”符号消失,退出保持功能状态;2-5. VC9806+和VC9807A+为通断测试指示灯, VC980+为AC+DC开关;3. 旋钮开关:用于改变测量功能及量程;4. 20A测试插座;5. 小于200mA电流,电容以及电导测试插座;6. 公共地;7. 电压,电阻,频率,二极管以及通断测量测试插座;(二). 直流电压测量1. 将黑表笔插入“COM”插孔,红表笔插入“V/Ω/H Z”插孔;2. 将量程开关转至相应的DCV量程上,然后将测试表笔跨接在被测电路上,红表笔所接的该点电压与极性显示在屏幕上.注意:1). 如果事先对被测电压范围没有概念,应将量程开关转到最高的档位,然后根据显示值转至相应档位上;如屏幕“1”表明已超过量程范围,须将量程开关转至相应档位上;2). 输入电压切勿超过1000V,如超过则有损坏仪表电路的危险;3). 当测量高电压电路时,要特别注意避免触电;4). 在完成所有的测量操作后,要断开表笔与被测电路的连接.(三). 交流电压测量1. 将黑表笔插入“COM”,红表笔插入“V/Ω/H Z”插孔;2. 将量程开关转至相应的ACV量程上,然后将测试表笔跨接在被测电路上;注意:1). 如果事先对被测电压范围没有概念,应将量程开关转到最高的档位,然后根据显示值转至相应档位上;如屏幕“1”表明已超过量程范围,须将量程开关转至相应档位上;2). 测试前各量程存在一些残留数字,但不影响测量准确度;3). 输入电压切勿超过750V rms,如超过则有损坏仪表电路的危险;4). 当测量高电压电路时,要特别注意避免触电;5). 在完成所有的测量操作后,要断开表笔与被测电路的连接.(四).直流电流测量1. 将黑表笔插入“COM”,红表笔插入“mA”插孔中(最大为200mA),或红表笔插入“20A”中(最大为20mA);2. 装量程开关转至到相应DCA档位上,然后将仪表串入待测回路中,被测电流值及红色表笔点的电流极性将同时显示在屏幕上.注意:1). 在仪表串联到待测回路之前,应先将回路中的电源关闭;2). 如果事先对被测电压范围没有概念,应将量程开关转到最高的档位,然后根据显示值转至相应档位上;如屏幕“1”表明已超过量程范围,须将量程开关转至相应档位上;3). 最大输入电流为200mA或者20A(视红表笔插入位置而定),过大的电流将会损坏mA的保险丝,在测量20A 要注意,该档位无保护,千万要小心,每次测量时间不得大于10秒,过大的电流将使电路发热,甚至损坏仪表;4). 当表笔插在电流输入端口上时,切勿把表笔测试针并联到任何电路上,会损坏保险丝和仪表;5). 在完成所有的测量操作后,应先关断电源再断开表笔与被测电路的连接,对大电流的测量更为重要;6). 禁止在电流插孔与“COM”插孔之间输入高于36V直流、25V交流电压;(五).交流电流测量1. 将黑表插入“COM”插孔,红表笔插入“mA”插孔中(最大为200mA),或红表笔插入“20A”中(最大为20mA);2. 将量程开关转至相应ACA档位上,然后将仪表串入被测电路中;3. VC980+为真有效值测理;注意:1). 在仪表串联到待测回路之前,应先将回路中的电源关闭;2). 如果事先对被测电流范围没有概念,应将量程开关转到最高的档位,然后根据显示值转至相应档位上;如屏幕“1”表明已超过量程范围,须将量程开关转至相应档位上;3). 最大输入电流为200mA或者20A(视红表笔插入位置而定),过大的电流将会损坏mA的保险丝,在测量20A 要注意,该档位无保护,千万要小心,每次测量时间不得大于10秒,过大的电流将使电路发热,甚至损坏仪表;4). 当表笔插在电流输入端口上时,切勿把表笔测试针并联到任何电路上,会损坏保险丝和仪表;5). 在完成所有的测量操作后,应先关断电源再断开表笔与被测电路的连接,对大电流的测量更为重要;6). 测试前各量程存在一些残留数字,但不影响测量准确度.7). 禁止在电流插孔与“COM”插孔之间输入高于36V直流、25V交流电压;(六).电阻测量1. 将黑表笔插入“COM”,红表笔插入“V/Ω/H Z”插孔;2. 将量程开关转至相应的电阻量程上,将两表笔跨接在被测电阻上.注意:1). 如果被测电阻开路或阻值超过所选的量程值,则屏幕会显“1”,这时应将开关转至相应档位上,当测量电阻值超过1MΩ以上时,读数需几秒时间才能稳定,这在测量高电阻时是正常的;2).测量低阴时,表笔会带来内阻,为获得精确读数,可以先记录表笔短路值,在测量读数中减去表笔短路时的数值;3). 测量在线电阻时,必须将被测电路所有电源关断且所有电容完全放电,才能保证测量值的正确;4). 请勿有电阻量程输入电压,这是绝对禁止的,虽然仪表在该档位上有电压防护功能.(七). 电容测量1. 将黑表笔插入“COM”,红表笔插入“V/Ω/H Z”插孔;2. 将量程开关转至相应的电容量程上,然后将测试表笔跨接在被测电容两端;注意:1). 如果事先对被测电容范围没有概念,应将量程开关转到最高的档位,然后根据显示值转至相应档位上;如屏幕“1”表明已超过量程范围,须将量程开关转至相应档位上;2). 用20nF档测量电容时,屏幕显示值可能有残留读数,此数为表笔的分布电容,为精确读数,可在测量后,减去此数值;3). 大电容档测量严重漏电或击穿电容时,将显示一些数值且不稳定;测量大电容时,读数需要几秒钟时间才能稳定,这在测量大电容时是正常的;4). 请在测试电容容量这前,对电容应充分地放电,以防止损坏保险管和仪表;5). 单位: 1uF=1000nF 1nF=1000pF(八). 三极管hFE1. 将量程开关置于“hFE”档;2. 决定所测晶体管为NPN型或PNP型,将发射极、基极、集电极分别插入相应插孔;(九). 二极管及通断测试1. 将黑表笔插入“V/Ω/H Z”插孔(注意红表笔极性为“+”)2. ”档,并将表笔连接到待测试二极管,读数为二极管正向压降的近似值,对于硅PN 结而言,一般约为500mV-800mV确认为正常值;若被测二极管开路或极性反接,则显示“1”;3. 将表笔连接到待测线路的两点,如果内置蜂鸣器发声且通断报警指示灯亮,则两点之间电阻值低于约(70±20)Ω;注意:禁止在“”档输入电压,以免损坏仪表.(十). 频率测量1. 将表笔或屏蔽电缆插入“COM”和“V/Ω/H Z”插孔2. 将量程开关转到频率档上,将表笔或电缆跨接在信号源或被测负载上.注意:1. 输入超过10Vrms时,可以读数,但可能超差;2. 在噪音环境下,测量小信号时最好使用屏蔽电缆;3. 在测量高电压电路时,特别要注意避免触电;4). 禁止输入超过250V直流或交流峰值的电压值,以免损坏仪表;(十一) 电导测量(仅VC9807A+)1. 将黑表笔插入“mA”插孔,红表笔插入“COM”插孔中;2. 将量程开关转到“nS”档上,将测试表笔连接到绝缘电阻上;注意:1). 当仪表无输入时,如开路情况屏幕显示“000.0”2). 如果电导的读数大于100nS,请将量程开关转至“Ω”量程,测量其电阻值;3). 禁示输入电压值,以免损坏仪表;4). 单位:1nS=10-9S,S=1/Ω(十二) 数据保持接下保持开关,当前数据就会保持在屏幕上.(十三) 自动断电当仪表使用约(20±10)分钟后,仪表便自动断电,进入休眠状态,若要重新启动电源,再按两次“POWER”键,就可重新接通电源.(十四) 背光显示按下“B/L”开关时背光灯亮,约过10秒钟后,背光灯自动关闭;注意:背灯灯亮时,工作电流增大,会造成电池使用寿命缩短及个别功能测量时误差变大.仪表保养在打开仪表后盖之前,应确定电源已关闭,表笔已离开输入端口和被测电路;该系列仪表是一台精密仪器,使用者不要随意更改电路.1. 一般的保养和维修1). 请注意防水、防尘、防摔;2). 不宜在高温高湿、易烧易爆和强磁场的环境下存放,使用仪表;3). 请使用湿布和温和的清洁剂仪表外表,不要使用研磨剂及酒精等烈性溶剂;4). 如果长时间不使用,应取出电池,防止电池漏液腐蚀仪表;2.注意9V电池使用情况,当屏幕显示无电时,应及时更换电池,否则会影响测量精度;电池规格:6F22 9V,为加长使用时间,请使用碱性电池.。

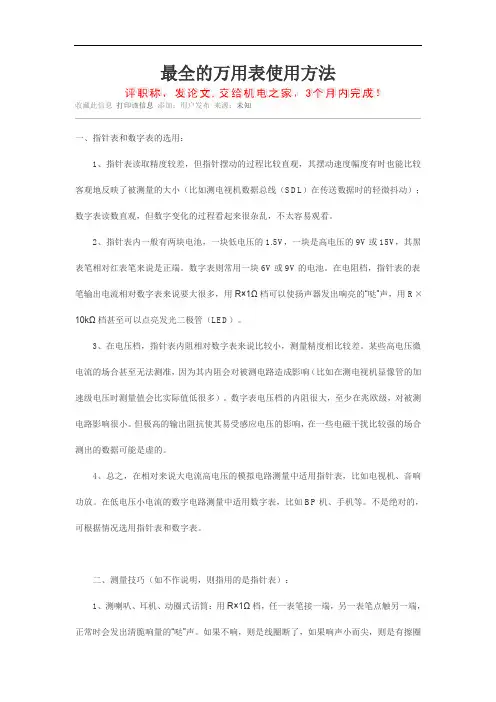

最全的万用表使用方法收藏此信息打印该信息添加：用户发布来源：未知一、指针表和数字表的选用：1、指针表读取精度较差，但指针摆动的过程比较直观，其摆动速度幅度有时也能比较客观地反映了被测量的大小（比如测电视机数据总线（SDL）在传送数据时的轻微抖动）；数字表读数直观，但数字变化的过程看起来很杂乱，不太容易观看。
2、指针表内一般有两块电池，一块低电压的1.5V，一块是高电压的9V或15V，其黑表笔相对红表笔来说是正端。
数字表则常用一块6V或9V的电池。
在电阻档，指针表的表笔输出电流相对数字表来说要大很多，用R×1Ω档可以使扬声器发出响亮的“哒”声，用R×10kΩ档甚至可以点亮发光二极管（LED）。
3、在电压档，指针表内阻相对数字表来说比较小，测量精度相比较差。
某些高电压微电流的场合甚至无法测准，因为其内阻会对被测电路造成影响（比如在测电视机显像管的加速级电压时测量值会比实际值低很多）。
数字表电压档的内阻很大，至少在兆欧级，对被测电路影响很小。
但极高的输出阻抗使其易受感应电压的影响，在一些电磁干扰比较强的场合测出的数据可能是虚的。
4、总之，在相对来说大电流高电压的模拟电路测量中适用指针表，比如电视机、音响功放。
在低电压小电流的数字电路测量中适用数字表，比如BP机、手机等。
不是绝对的，可根据情况选用指针表和数字表。
二、测量技巧（如不作说明，则指用的是指针表）：1、测喇叭、耳机、动圈式话筒：用R×1Ω档，任一表笔接一端，另一表笔点触另一端，正常时会发出清脆响量的“哒”声。
如果不响，则是线圈断了，如果响声小而尖，则是有擦圈问题，也不能用。
2、测电容：用电阻档，根据电容容量选择适当的量程，并注意测量时对于电解电容黑表笔要接电容正极。
①、估测微波法级电容容量的大小：可凭经验或参照相同容量的标准电容，根据指针摆动的最大幅度来判定。
所参照的电容不必耐压值也一样，只要容量相同即可，例如估测一个100μF/250V的电容可用一个100μF/25V的电容来参照，只要它们指针摆动最大幅度一样，即可断定容量一样。

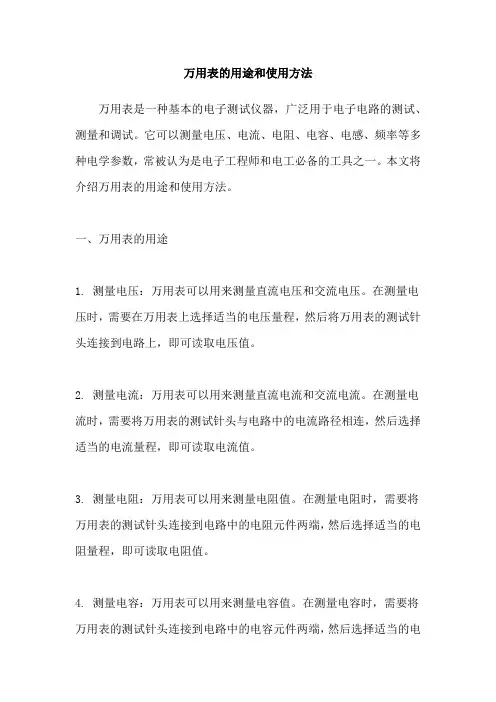

万用表的用途和使用方法万用表是一种基本的电子测试仪器，广泛用于电子电路的测试、测量和调试。
它可以测量电压、电流、电阻、电容、电感、频率等多种电学参数，常被认为是电子工程师和电工必备的工具之一。
本文将介绍万用表的用途和使用方法。
一、万用表的用途1. 测量电压：万用表可以用来测量直流电压和交流电压。
在测量电压时，需要在万用表上选择适当的电压量程，然后将万用表的测试针头连接到电路上，即可读取电压值。
2. 测量电流：万用表可以用来测量直流电流和交流电流。
在测量电流时，需要将万用表的测试针头与电路中的电流路径相连，然后选择适当的电流量程，即可读取电流值。
3. 测量电阻：万用表可以用来测量电阻值。
在测量电阻时，需要将万用表的测试针头连接到电路中的电阻元件两端，然后选择适当的电阻量程，即可读取电阻值。
4. 测量电容：万用表可以用来测量电容值。
在测量电容时，需要将万用表的测试针头连接到电路中的电容元件两端，然后选择适当的电容量程，即可读取电容值。
5. 测量电感：万用表可以用来测量电感值。
在测量电感时，需要将万用表的测试针头连接到电路中的电感元件两端，然后选择适当的电感量程，即可读取电感值。
6. 测量频率：万用表可以用来测量电路中的频率。
在测量频率时，需要将万用表的测试针头连接到电路中的信号源，然后选择适当的频率量程，即可读取频率值。
二、万用表的使用方法1. 选择测试量程：在使用万用表前，需要根据测量对象的电学参数选择适当的测试量程。
通常，万用表会自动选择最接近待测量的电学参数的量程，但也可以手动选择。
2. 连接测试针头：在使用万用表时，需要将测试针头连接到待测量的电路中。
测试针头应该与电路的接点紧密接触，确保测量结果准确。
3. 读取测量结果：在完成测试针头连接后，可以读取万用表显示屏上的测量结果。
通常，万用表会显示数字或者图形来表示测量参数的值。
4. 断开测试针头：在完成测量后，需要将测试针头从电路中断开，以免影响电路的正常工作。
