2011年机械设计课程设计任务书

荆楚理工学院机械制造及自动化专业《机械设计》课程设计设计任务书组别：2组一设计题目：设计一用于带式运输机上的两级圆柱齿轮减速器给定数据及要求参数运输带工作拉力F(KN) 运输带工作速度V(m/s) 滚筒直径D(mm) 题号121 7 1.1 400122 6.5 1.2 400123 6 1.3 400124 5.5 1.4 450125 5.2 1.5 400126 5 1.6 500127 4.8 1.7 450128 4.4 1.8 400129 7.5 1.0 400130 4.2 1.9 450已知条件：运输带工作拉力F= kN；运输带工作速度v= m/s（允许运输带速度误差为±5%）；滚筒直径D= mm；滚筒的效率ηj=0。

96（包括滚筒与轴承的效率损失）；两班制，连续单向运转，载荷较平稳。

使用折旧期为8年；工作环境：室内，灰尘较大，环境最高温度350C；动力来源：电力，三相交流，电压380/220V；检修间隔期：四年一次大修，二年一次中修，半年一次小修；一般机械厂制造，小批量生产。

1.二应完成的工作减速器装配图1张；（A0或A1）2.装配草图1份3.零件工作图2—3张（从动轴、齿轮）；4.设计说明书1份。

教研室主任：指导教师：发题日期2010年12月10日完成日期2011年1月2日机械设计课程设计综合思考题目编写以下思考题的目的，在于提醒和启发设计者在设计过程中应注意的一些问题，同时它也作为课程设计答辩时参考用。

1总体方案设计及运动、动力参数的计算2你所设计的传动方案是否还有其它方案可以替代？与其它方案比较，你所采用的传动方案有何优缺点？3为何传动装置中常综合采用带传动、齿轮传动、蜗杆传动、链传动等？它们各有何特点？若传动装置采用两种传动方式组合而成，一般应如何进行布置？4如何选择电动机的类型？你选择哪一种？为什么？5在运动参数计算时，电动机的转速取得过高或过低各有何不同？传动装置的设计计算应按哪个进行？6设计中实际需要的电动机工作功率和电动机的额定功率有何不同？传动装置的设计计算应按哪个进行？7传动比的分配对传动装置的设计有何影响？分配传动比时应考虑什么问题？各种传动常用的传动比范围是多少？8在批量生产减速器的动力参数计算中，各轴的计算转距为什么是按输入值计算？单件制造的减速器动力参数计算呢？9请指出你设计的减速器中各轴输入功率的计算应考虑哪几部分的效率？10传动系统的设计计算11闭式软齿面齿轮传动的主要失效形式和设计准则是什么？闭式硬齿面齿轮传动呢？开式齿轮传动呢？高速、重载的大功率传动齿轮的主要失效形式呢？12一对齿轮啮合时，两啮合轮齿的弯曲应力或接触应力是否相同？13齿轮传动强度计算中引入的栽荷系数考虑了哪些因素对齿轮传动强度的影响？14在齿轮弯曲疲劳强度计算中，为什么要引入应力集中修正系数？而在接触疲劳强度计算中又不考虑应力集中？15齿轮的齿宽系数的大小，对传动有何影响？16你所设计的齿轮采用什么材料？什么样的热处理方式？什么样的加工工艺？为什么？直径大于500mm的齿轮一般选用什么齿坯？为什么？17齿轮的结构型式一般有哪几种？你采用了哪几种结构形式？为什么？这些类型的齿轮毛坯用什么方法获得？18圆柱齿轮在什么情况下做成齿轮轴？如采用齿轮轴，则在选择材料和滚齿加工，热处理方法上应作哪些考虑？19你在设计斜齿圆柱齿轮时，是如何考虑螺旋角的方向的？20安装调整圆锥齿轮时，要注意什么问题？你采用哪些措施来调整圆锥齿轮的轴向位置？21齿轮和齿轮传动的哪些参数要取成标准值？哪些参数可以圆整？哪些参数需作精确计算？（包括直齿、斜齿、锥齿）22带传动和套筒滚子链传动所传递的功率一般均在100KW以下，为什么？23蜗杆传动1、蜗杆传动的主要失效形式和设计准则是什么？2、什么情况下采用置式蜗杆，什么情况下采用上置式蜗杆？为什么？3、蜗杆减速器的安装调整中应注意什么问题？你如何保证安装调整的要求？4、蜗杆和蜗轮一般采用什么材料？试述它们的加工方法和加工工艺过程？5、若通过蜗杆传动热平衡计算确认，此减速器不能保证油温稳定地处于规定范围内，设计中应如何处理？6、常用的蜗轮结构形式有哪几种？各适用于何种情况？7、蜗杆传动的精度如何确定？应检测哪些项目？这些项目如何检测？4轴的设计计算和键、联轴器的选择计算5轴的结构设计时，应考虑哪些因素？轴的结构设计是如何进行的？为什么要这样进行？6你所设计的减速器中，低速轴采用什么材料？请拟定出它的加工工艺过程以及加工测量基准。

机械原理课程设计任务书（十）姓名 专业 液压传动与控制 班级 液压 学号一、设计题目：插床导杆机构的设计及运动分析 二、系统简图：三、工作条件3O B位置，曲柄每分钟转数1n 。

四、原始数据五、要求：1）设计导杆机构； 2）显示机构两个位置；3）作滑块的运动线图（编程设计）； 4）编写说明书。

指导教师：开始日期： 2011 年 6 月 26 日 完成日期： 2011 年 6 月 30 日目录1．设计任务及要求2．数学模型的建立3．程序框图4．程序清单及运算结果5．总结和目的6. 参考文献1数学模型急位夹角60°,θA 2=75mm,a=b=100mm1.()55θt ωt =2.5655tx sin θθarctan x cos θ= ()0556xωωcos θθy=-3.θ1=θ6-180.()()()2655655656561εx εcos θθx ωsin θθωωsin θθy⎡⎤=---+-⎣⎦4.连杆的角位移方案15a sin θc θarcsin b -⎛⎫= ⎪⎝⎭5.滑块5的位移方程(ε5=0) 11asin θc d acos θbcos arcsin b -⎡⎤⎛⎫=- ⎪⎢⎥⎝⎭⎣⎦6.BC 杆角速度6122a ωcos θωb cos θ=7.滑块速度方程()12c 62sin θθv a ωcos θ-=8.2251612222a εcos θa ωcos θb ωsin θεbcos θ-+=9.2kc 22226161a b εsin θb ωcos θa εsin θa ωcos θ=+--2.程序框图3.程序清单及运算结果（1）程序清单#include<stdio.h>#include<math.h>#include<stdlib.h>#include<conio.h>#include<graphics.h>#define pi 3.1415926#define N 600void init_graph(void);void initview();void draw();void cur();double weit1[N],weit2[N],weit3[N];double sita1[N],sita2[N],sita3[N];double omigar1[N],omigar2[N],omigar3[N];double a=75.0,d=150.0,e=93.0,f=50.0,g=50.0.0,w1=6.3031852;main(){int i;double alf=0, detat=0,theta1=0;double weit=0,w3=0,ekq3=0,b=0,va=0; double theta2=0,w4=0,ekq4=0;double s=0,vc=0,ac=0;double q=0,j=0,u=0;detat=2*pi/(N*w1);for(i=0;i<N;i++){alf=w1*detat*i;weit=atan((a*sin(alf)-d)/(a*cos(alf))); if(weit<0)weit=weit+2*pi;elseif(0<weit<pi)weit=weit+pi;/*****计算杆件3的角速度、角加速度*****/ theta1=weit-pi;b=sqrt(a*a+d*d-2*a*d*sin(alf));w3=a*w1*cos(alf-weit)/b;va=-a*w1*sin(alf-weit);ekq3=(-a*w1*w1*sin(alf-weit)-2*va*w3)/b;/*****计算滑块5的位移、速度、加速度*****/theta2=asin((f*sin(theta1)-e)/g);q=-2*f*cos(theta1);j=f*f+e*e-g*g-2*f*e*sin(theta1);u=q*q-4*j;s=(-q+sqrt(u))/2;w4=f*w3*cos(theta1)/(g*cos(theta2));vc=f*w3*sin(theta1-theta2)/cos(theta2);ekq4=f*(ekq3*cos(theta1)-w3*w3*sin(theta1)+w4*w4*sin (theta2))/(g*cos(theta2));ac=g*ekq4*sin(theta2)+g*w4*w4*cos(theta2)-f*ekq3*sin (theta1)-f*w3*w3*cos(theta1);/******计算结果存入数组*****/weit1[i]=weit;weit2[i]=w3;weit3[i]=ekq3;sita1[i]=s;sita2[i]=vc;sita3[i]=ac;omigar1[i]=theta2;omigar2[i]=w4;omigar3[i]=ekq4;}/*****输出计算结果*****/for(i=0;i<N;i++){printf("i=%d \n weit1[i]=%lf \t weit2[i]=%lf \t weit3[i]=%lf \t",i,weit1[i],weit2[i],weit3[i]);printf("\n stia1[i]=%lf \t stia2[i]=%lf \t stia3[i]=%lf \t",sita1[i],sita2[i],sita3[i]);printf("\n omigar1[i]=%lf \t omigar2[i]=%lf \t omigar3[i]=%lf\n\n",omigar1[i],omigar2[i],omigar3[i]);}cur();}/*****速度、加速度、位移曲线图函数******/void cur(){int i;double alf=0, detat=0,theta1=0;double weit=0,w3=0,ekq3=0,b=0,va=0;double theta2=0,w4=0,ekq4=0;double s=0,vc=0,ac=0;double q=0,j=0,u=0;doublea=75,d=150,e=93,f=100,g=100,w1=6.2831852;int gd=DETECT, gmode,n;initgraph(&gd,&gmode,"c:\\turboc2");clrscr();for(i=0;i<N;i++){detat=2*pi/(N*w1);alf=w1*detat*i;weit=atan((a*sin(alf)-d)/(a*cos(alf)));if(weit<0)weit=weit+2*pi;elseif(0<weit<pi)weit=weit+pi;theta1=weit-pi;b=sqrt(a*a+d*d-2*a*d*sin(alf));w3=a*w1*cos(alf-weit)/b;va=-a*w1*sin(alf-weit);ekq3=(-a*w1*w1*sin(alf-weit)-2*va*w3)/b;theta2=asin((f*sin(theta1)-e)/g);q=-2*f*cos(theta1);j=f*f+e*e-g*g-2*f*e*sin(theta1);u=q*q-4*j;s=(-q+sqrt(u))/2;w4=f*w3*cos(theta1)/(g*cos(theta2));vc=f*w3*sin(theta1-theta2)/cos(theta2);ekq4=f*(ekq3*cos(theta1)-w3*w3*sin(theta1)+w4*w4*sin (theta2))/(g*cos(theta2));ac=g*ekq4*sin(theta2)+g*w4*w4*cos(theta2)-f*ekq3*sin (theta1)-f*w3*w3*cos(theta1);line(100,200,500,200);setcolor(5);line(492,201,500,200);line(492,199,500,200);line(100,10,100,350);setcolor(5);line(99,18,100,10);line(101,18,100,10);putpixel(100+alf*180/pi,200-s/5,1);/*绘制位移曲线*/putpixel(100+alf*180/pi,200-vc/100,2);/*绘制速度曲线*/putpixel(100+alf*180/pi,200-ac/100,4)/*绘制加速度曲线*/}setcolor(10);settextjustify(CENTER_TEXT,0);outtextxy(300,300,"RED___JIASUDU");outtextxy(300,330,"GREEN___SUDU");outtextxy(300,360,"BLUE___WEIYI");/* outtextxy(300,50,"SUDU JIASUDU WEIYI GUAN XI QU XIAN TU");*/outtextxy(300,50,"SUDU JIASUDU WEIYI GUAN XI QU XIAN TU");getch();closegraph();}（2）该程序运算结果4.总结和目的随着假期的到来，课程设计也接近了尾声。

目录一设计任务书 (2)二设计方案的拟定及说明 (3)第一章电动机的选择和参数计算 (4)第二章传动零件的设计计算 (7)第三章轴的设计 (12)第四章联轴器的选择及校核 (18)第五章轴承的选择 (19)第六章轴的校核计算 (20)第七章轴承的校核 (24)第八章键的选择校核 (25)第九章密封与润滑 (27)第十章减速器附件及说明 (28)第十一章设计小结 (29)参考资料 (30)一、设计任务书一、设计内容：设计一用于带式运输机的二级同轴式圆柱齿轮减速器二、设计参数：输送带工作拉力F:2600 N输送带工作速度υ：1.1m/s输送带卷筒直径 D： 450mm三、备注：工作条件:两班制，连续单向运转，载荷较平稳，室内工作，有粉尘，环境最高温度35℃；使用折旧期：8年；检修间隔期：四年一次大修，两年一次中修，半年一次小修；动力来源：电力，三相交流，电压380/220V；运输带速度允许误差：±5%；制造条件及生产批量:一般机械厂制造，小批量生产。

四、设计工作量：减速器装配图一张(A0图纸)、零件工作图2张（A3图纸）、设计说明书一份。

二、设计方案的拟定及说明一、简要说明：根据设计参数以及工作条件可知，此减速器功率、效率较低，且带式运输机的速度不高。

据此拟定电动机和减速器，减速器和带式运输机之间均采用联轴器连接，减速器采用同轴式二级圆柱齿轮减速器。

本传动机构的特点是：减速器横向尺寸较小，两大齿轮浸油深度可以大致相同。

结构较复杂，轴向尺寸大，中间轴较长、刚度差，中间轴承润滑较困难。

二、运动方案简图：1—电动机；2—联轴器；3—齿轮减速器；4—带式运输机；5—鼓轮；6—联轴器第一章 电动机的选择和参数计算电动机是标准部件，设计时要根据工作机的工作特性，工作环境和工作载荷等条件，选择电动机的类型、结构容量和转速。

1、选择电动机类型和结构形式由于生产单位一般多采用三相交流电源，因此无特殊要求时应选三相交流电动机，又有三相异步电动机应用最广泛，所以选用三相异步电动机。

南湖学院课程设计报告书题目：数控技术课程设计系部：机械与电子工程系专业：机械设计制造及其自动化班级：N机自08-4F姓名：刘文鹏学号：2 4 0 8 1 9 0 0 3 6 42011年6 月5 日南湖学院课程设计任务书设计题目：数控技术课程设计系部：机电系专业：机械设计制造及自动化学生姓名: 刘文鹏学号: 24081900364 起迄日期: 2011年 5月28日至2011年6月5日指导教师:谭华《数控技术》课程设计任务书一、课程设计目的本课程设计是学完数控编程之后，进行的下一个实践性教学环节，它一方面要求学生能根据零件图，用ISO码编制数控加工程序，熟悉加工程序输入、检查、编辑及执行的方法，另一方面，为今后的毕业设计、今后从事数控加工进行一次综合训练。

二、课程设计任务根据指导书提供的零件图及相关技术要求，选择车床和铣床加工零件各一个，选择某种数控系统的编程指令编程，并进行数控加工仿真。

三、设计题目、内容及步骤（具体题目见附录）1．根据零件图样要求、毛坯情况，确定工艺方案及加工路线；2．选择机床设备；3．选择刀具；4．确定切削用量；5．确定工件坐标系、对刀点和换刀点；6．编写程序。

四、完成的工作量1、设计说明书一份，包括课程设计目的，本人的设计任务，设计步骤，结论，心得体会；2、上交加工程序的仿真界面和图形。

五、进度安排按教学计划的规定，本课程设计时间为二周方案确定约占20％坐标点的计算约占15％程序的编制约占25％程序的仿真、效验和调试约占25％编写设计说明书约占15％六、附录（设计题目及参考例题）下面工件毛胚的材料为尼龙棒，编写程序并加工成工件。

图一图二图三图四图五图六用提供的刀具（Ø12㎜/Ø10㎜立铣刀）在蜡模上完成下列零件的加工，图示凸块外侧面，有刀具半径补偿功能，图二凸块厚3㎜。

图一图二图三图四目录1前言 (1)2设计任务与内容 (1)3设计步骤 (1)3.1数控车床加工零件 (1)3.1.1零件结构工艺分析、毛坯及加工定位基准的确定 (1)3.1.2加工方案 (2)3.1.3选择机床设备 (2)3.1.4选择刀具 (2)3.1.5确定切削用量 (3)3.1.6数控加工工序卡片 (3)3.1.7确定工件坐标系、对刀点和换刀点 (3)3.1.8编写程序 (4)3.1.9加工程序仿真 (4)3.2数控铣床加工零件 (5)3.2.1零件结构工艺分析、毛坯及加工定位基准的确定 (5)3.2.2加工方案 (6)3.2.3选择机床设备 (6)3.2.4选择刀具 (6)3.2.5确定切削用量 (6)3.2.6数控加工工序卡片 (6)3.2.7确定工件坐标系、对刀点 (7)3.2.8编写程序 (7)3.2.9加工程序仿真 (8)4.结语 (10)5 参考文献 (11)1前言数控技术课程设计是高等院校机械专业类各专业实践性很强的，重要的课程设计。

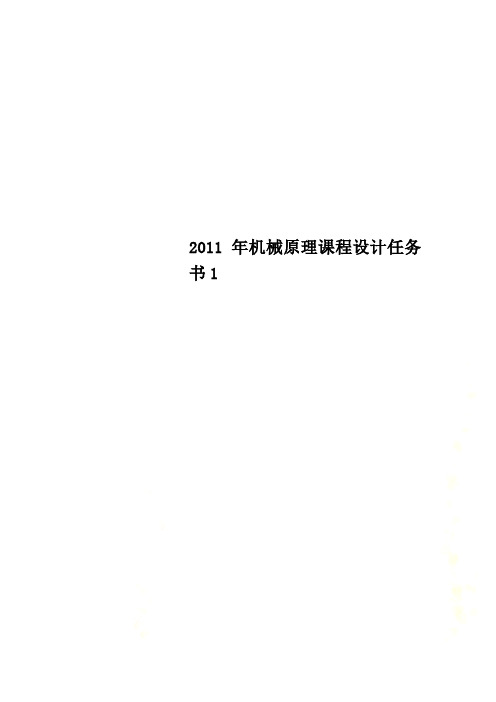

2011年机械原理课程设计任务书1机械原理课程设计一、课程设计的目的综合应用所学过的机械原理知识，进行机构的选型、组合、分析与综合，并绘制相应的机构运动简图，以培养机械运动方案的设计能力和创新思维。

二、设计任务及要求本课程设计提供了A、B两类题目。

A为综合类设计题目，B为创新类题目，要求每个学生选择其中的一个题目，在规定的时间里按题目任务要求完成设计工作，并上交设计说明书一份。

（注：设计说明书统一用重庆理工大学设计用纸抄写或按相同A4纸打印装订，20页以上；说明书应有封面及标题（题目名称）、专业、班级、姓名和学号。

说明书封面自行设计。

若采用手工绘图，用档案袋将说明书与图纸一起交上。

若采用电脑绘图，请将图插入说明书中，并作必要说明。

）时间安排：1．即日起可根据本任务选择自己的题目，查阅资料，构思设计。

2. 课程设计周第1～3天老师到新校区授课教室答疑式辅导，有问题的学生可以来问。

3.课程设计周第4～5天小答辩方式，老师在教室检查设计。

每个学生展示自己的设计结果，并做说明。

4.课程设计周第5天学生上交课程设计结果。

班上统一收集上交电子文档。

图2 推头M 的三、综合类设计题目题目1：洗瓶机设计（限4人）（一）、工作原理及工艺动作过程为清洗圆形瓶子的外面，把待洗的瓶子放在两个转动着的导辊上，导辊带动瓶子旋转。

当推头M 把瓶推向前进时，转动着的刷子就把瓶子外面洗净。

当前一个瓶子将洗刷完毕时，后一个待洗的瓶子已送入导辊。

它的主要动作：将到位的瓶子沿着导辊推动，瓶子推动过程中利用导辊转动将瓶子旋转以及将刷子转动。

图1是洗瓶机有关部件的工作情况示意图。

图1 洗瓶机有关部件的位置示意图（二）、原始数据及设计要求设计推瓶机构时的原始数据和要求为（1） 瓶子尺寸：大端直径d ＝80mm ，长200mm 。

（2） 推进距离l ＝600mm 。

推瓶机构应使推头M 以接近均匀的速度推瓶，平稳地接触和脱离瓶子，然后，推头快速返回原位，准备第二个工作循环。

目录一、任务书 (1)二、小组设计分工具体情况 (6)三、第一章总体设计构想 (7)四、第二章方案设计 (8)五、第三章设计计算说明 (10)1、传动装置运动参数的计算 (10)2、轴与轴承部件的设计 (11)3、零件载荷计算 (11)4、机架及附件的设计 (12)六、第四章设计结论与探讨 (13)七、附录 (14)八、课程设计成绩评定表 (16)《机械设计基础》课程设计任务书一、实践的目的和任务（一）实践目的1.《机械设计基础课程设计》是工业设计专业在完成《机械设计基础课程》课堂理论学习后的一项重要的实践性设计环节，要求学生综合运用机械设计基础课程及其它先修课程的理论和生产实际知识进行机械设计训练。

通过课程设计实践环节，使学生树立正确的设计思想，培养学生综合运用理论与生产实际知识来分析和解决机械设计问题的能力，巩固和发展所学到的相关知识。

2.学习和掌握通用机械零件、机械传动装置或简单机械的一般设计方法，培养学生工程设计能力和分析问题、解决问题的能力。

3.进行机械设计基本技能的训练，如计算、绘图、运用设计资料（包括手册、标准和规范等）以及经验估算、考虑技术决策、机械CAD 技术等机械设计方面的基本技能进行一次训练，以提高这些技能的水平，并为后续专业课程设计和毕业设计奠定基础。

4.结合工业设计专业特点，将结构设计与造型设计知识相结合，通过实践，使学生了解产品设计的基本原则和方法，创造性地提出解决方案，将学生培养成能够在设计中有工程自觉意识的工业设计师。

（二）实践任务1.完成课程设计题目的方案分析与设计；2.完成传动装置的总体设计及主要零部件的设计计算；3.完成装配图、零件图设计；4.完成方案设计效果图。

5.完成课程设计报告。

二、课程设计题目与要求（一）设计题目选择通用机械的传动装置或简单机械。

设计题目仅给出要求机器实现的功能，由学生自定传动方案设计，学生亦可自选设计题目，但自选题目的难度与工作量应和课程设计要求相适应。

机械设计课程设计任务书一、设计背景和任务要求本次机械设计课程设计的背景是为了培养学生的机械设计能力和实践操作能力，任务要求是设计一款具有实用性和可操作性的机械装置，满足特定的需求。

二、设计目标和范围设计目标是设计一款能够实现特定功能的机械装置，满足以下要求：1. 具有优秀的可靠性和稳定性，能够长时间稳定运行。

2. 具有良好的操作性和易用性，能够方便地进行操作和维护。

3. 具有较高的效率和节能性，能够在满足功能的前提下尽可能地减少能源的消耗。

4. 具有一定的安全性和环保性，能够避免对环境和人身安全造成不良影响。

设计范围包括机械装置的整体设计、零部件的设计和制造、工艺流程的设计和实施等。

三、设计内容和评分标准设计内容包括以下几个方面：1. 设计方案的制定：包括设计思路、设计方案的选择和制定等。

2. 机械装置的整体设计：包括机械装置的结构设计、尺寸设计、材料选择等。

3. 零部件的设计和制造：包括零部件的结构设计、尺寸设计、材料选择等。

4. 工艺流程的设计和实施：包括工艺流程的制定、工艺参数的选择和实施等。

评分标准包括以下几个方面：1. 设计方案的合理性和创新性。

2. 机械装置的整体设计的合理性和完整性。

3. 零部件的设计和制造的精度和质量。

4. 工艺流程的设计和实施的合理性和可行性。

四、设计时间和提交要求设计时间为一个学期，具体时间安排由任课教师根据学校教学计划制定。

提交要求包括以下几个方面：1. 设计方案的书面报告和演示PPT。

2. 机械装置的3D模型和详细制图。

3. 零部件制造的工艺流程和工艺参数。

4. 机械装置的实物展示和操作演示。

五、注意事项1. 设计过程中要遵守学校的相关规定和法律法规。

2. 设计过程中要注重团队协作和沟通，充分发挥各自的优势和专长。

3. 设计过程中要注重实践操作和细节把控，确保设计方案的可行性和实用性。

4. 设计过程中要注重安全和环保，避免对人身安全和环境造成不良影响。

《机械设计》课程设计任务书<一）一、设计题目带式输送机用减速器二、工作条件及设计要求带式输送机工作装置如1图所示，主要完成由输送带运送机器零、部件的工作。

该机室内工作，单向运转，工作有轻微振动。

两班制，要求使用期限十年。

输送带速度允许误差± 5 %。

在中小型机械厂小批量生产。

三、传动方案及原始技术参数 1、传动方案电机——联轴器——二级直齿圆柱齿轮减速器——链传动——输送机。

图1 传动方案图 2、原始技术参数设带式输送机滚筒轴上的阻力矩为T(N.m>，滚筒的转速n=60r ／min 。

所有轴承均为滚动轴承。

四、设计内容及步骤课程设计的内容及步骤如下： 1.设计准备阅读有关设计资料，研究分析设计任务书，明确设计要求等。

主要包括传动方案的分析，原动机的选择；传动装置运动和动力参数的计二级直齿圆柱齿轮减速器输送带 滚筒链传动算确定。

2.各级传动零件的主体设计主要包括传动零件主要参数和尺寸的确定。

3.装配草图的设计绘制包括分析和选定主要机械部件的结构方案；初绘装配草图，进行轴的结构设计，校验轴和键的强度，计算轴承寿命。

进行传动零件的结构设计，轴承部件设计，箱体和箱上附属零件等的结构设计。

4.装配工作图的绘制和总成包括装配工作图的绘制；标注尺寸和配合；技术要求及技术特性的确定。

编写明细表和标题栏。

5.零件工作图的设计和绘制主要包括零件结构尺寸的设计、零件图的绘制；精度等级及技术要求的确定。

6.编写设计计算说明书7.总结和答辩六、设计工作量<每人）1.减速器装配图1张<A0）；2.完成主要零件图两张；3.撰写设计说明书1份；《机械设计》课程设计任务书<二）一、设计题目带式输送机用减速器二、工作条件及设计要求带式输送机工作装置如图1所示，主要完成由输送带运送机器零、部件的工作。

该机室内工作，单向运转，工作有轻微振动。

两班制，要求使用期限十年。

输送带速度允许误差± 5 %。
