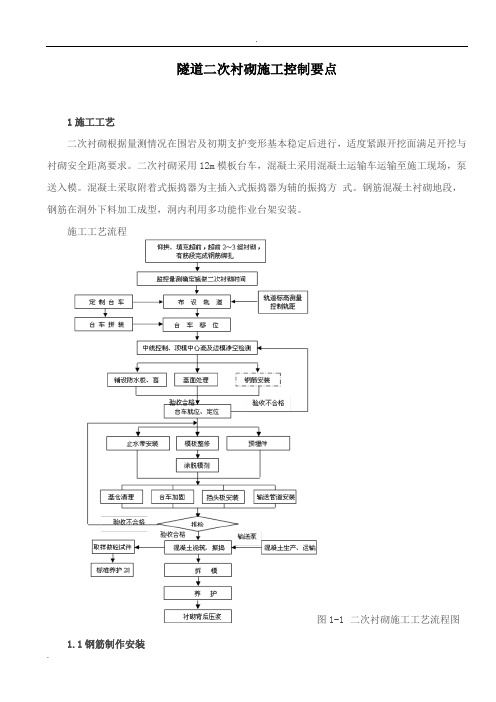

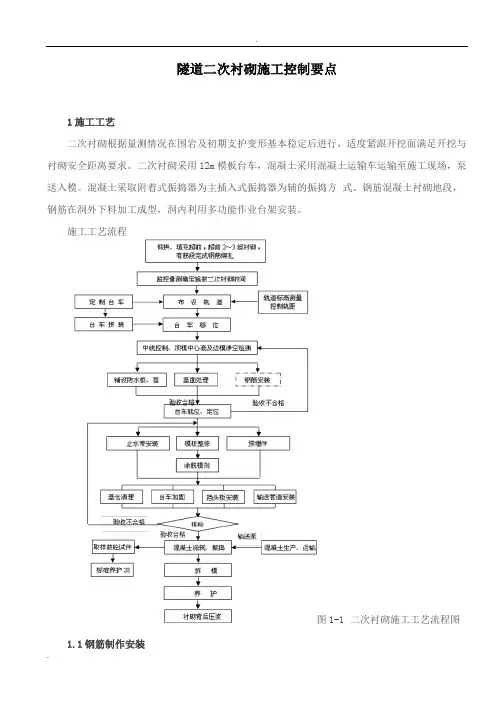

隧道二次衬砌施工控制要点1施工工艺二次衬砌根据量测情况在围岩及初期支护变形基本稳定后进行，适度紧跟开挖面满足开挖与衬砌安全距离要求。
二次衬砌采用12m模板台车，混凝土采用混凝土运输车运输至施工现场，泵送入模。
混凝土采取附着式振捣器为主插入式振捣器为辅的振捣方式。
钢筋混凝土衬砌地段，钢筋在洞外下料加工成型，洞内利用多功能作业台架安装。
施工工艺流程图1-1二次衬砌施工工艺流程图1.1钢筋制作安装衬砌主筋、箍筋由钢筋加工厂加工，钢筋的加工、制作工艺应符合设计及规范要求。
为确保二衬钢筋定位准确，钢筋保护层厚度符合要求。
具体做法：①先由测量人员用坐标放样在调平层及拱顶防水布上定出自制台车范围内前后两根钢筋的中心点，确定好法线方向，确保定位钢筋的垂直度及与仰拱预留钢筋连接的准确度。
钢筋绑扎的垂直度采用三点吊垂球的方法确定。
②用水准仪测量仰拱填充面上定位钢筋中心点标高，推算出该里程处圆心与仰拱填充上中心点的高差，采用自制三角架定出圆心位置。
③圆心确定后，采用尺量的方法检验定位钢筋的尺寸是否满足设计要求，对不满足要求位置重新进行调整，全部符合要求后固定钢筋。
钢筋固定采用自制台车上由钢管焊接的可调整的支撑杆控制。
④定位钢筋固定好后，根据设计钢筋间距在支撑杆上用粉笔标出环向主筋布设位置，在定位钢筋上标出纵向分布筋安装位置，然后开始绑扎此段范围内钢筋。
各钢筋交叉处均应绑扎。
1.2二衬台车就位台车轨道采用重型钢轨，底面直接置于已施工仰拱填充的砼表面上，保证台车平稳。
轨道布设控制标准一是轨道中心距6m，允许误差±25px；二是轨面标高为隧道填充面中心以上375px，允许误差±25px。
要调整模板中心线尽量同台车大梁中心重合，使台车在砼灌注过程中处于良好的受力状态。
曲线段落台车定位要考虑内外弧长差引起的左右侧搭接长度的变化，以使弧线圆顺，减少接缝错台。
台车走行至立模位置，用侧向千斤顶调整至准确位置，并进行定位复测，直至调整到准确位置为止。
隧道二衬施工技术交底一、施工工艺及技术要求1、二衬施工流程隧道衬砌要遵循“仰拱超前、墙拱整体衬砌”的原则，初期支护完成后，为有效地控制其变形，仰拱尽量紧跟开挖面施工，仰拱填充采用栈桥平台以解决洞内运输问题，并进行全幅一次性施工。
仰拱施作完成后，利用多功能作业平台人工铺设防水板，绑扎钢筋后，采用液压整体式衬砌台车进行二次衬砌，采用拱墙一次性整体灌注施工。
混凝土在洞外采用拌和站集中拌和，混凝土搅拌运输车运至洞内，混凝土输送泵泵送入模。
2、防排水措施主要通过防水卷材及模筑衬砌自防水的双重作用避免地下水从二次衬砌混凝土渗入。
隧道内排水采用双侧侧沟的方式。
仰拱填充顶面设置2%横向排水坡，初期支护与防水板间设置纵向、环向盲管，环向盲管采用Ф50HDPE单壁打孔波纹管（外裹无纺布），纵向盲管暗洞采用Ф80（明洞Ф100）HDPE单壁打孔波纹管（外裹无纺布）。
纵、环向盲管直接弯入侧沟，出水口高于侧沟沟底25cm。
采用每板二衬独立排水，纵向盲管于环向施工缝附近弯入侧沟（弯出点距环向施工缝30cm），环向盲管设置于每板衬砌中部位置，紧贴纵向盲管于纵向盲管上部弯入侧沟。
3、衬砌模板（1）二衬台车的检测对二衬台车的走行系统、液压系统、支撑系统及面板、窗口等进行一次全面的检测。
检测的内容主要有：①台车行走、制动是否灵活、可靠；②每个连接螺栓是否拧紧牢固；③各种液压千斤顶是否工作正常；各种管道是否完好无损，连接是否正确；④人工微调丝杆是否长度合适，伸缩是否正常灵活；⑤工作平台是否铺设完善，爬梯、栏杆等工作防护措施是否稳固到位；⑥各种电器设备是否安装正确、工作正常，电线电路布设是否合理，漏电保护装置是否连接工种正常；⑦台车各节点连接是否牢固，有无错位移动情况，模板是否曲翘或扭动，位置是否准确；⑧每块面板之间的接缝是否严密，有无错台现象；⑨每个窗户是否开关顺畅，关闭后窗口与面板是否在一个平面上，接缝是否密贴不漏浆。
⑩整个台车面板拼好后环向外形尺寸是否符合设计和规范要求，纵向有无挠曲。

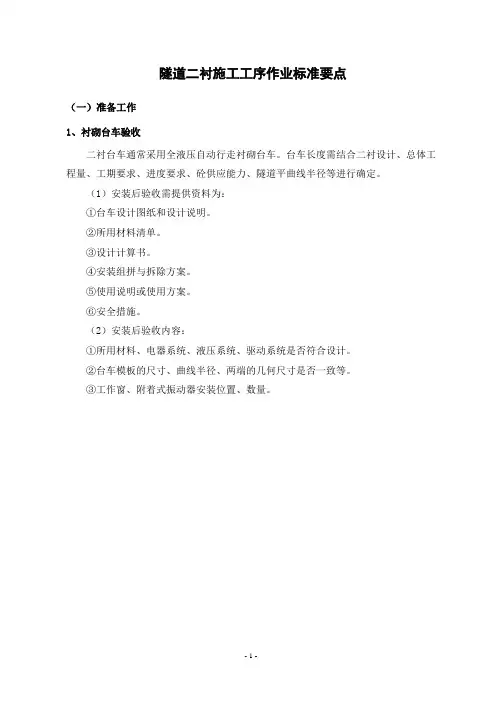

隧道⼆衬施⼯⼯序作业标准要点隧道⼆衬施⼯⼯序作业标准要点（⼀）准备⼯作1、衬砌台车验收⼆衬台车通常采⽤全液压⾃动⾏⾛衬砌台车。
台车长度需结合⼆衬设计、总体⼯程量、⼯期要求、进度要求、砼供应能⼒、隧道平曲线半径等进⾏确定。
（1）安装后验收需提供资料为：①台车设计图纸和设计说明。
②所⽤材料清单。
③设计计算书。
④安装组拼与拆除⽅案。
⑤使⽤说明或使⽤⽅案。
⑥安全措施。
（2）安装后验收内容：①所⽤材料、电器系统、液压系统、驱动系统是否符合设计。
②台车模板的尺⼨、曲线半径、两端的⼏何尺⼨是否⼀致等。
③⼯作窗、附着式振动器安装位置、数量。
④液压油缸、丝杆千⽄定安装位置和数量是否符合设计。
⑤门架净空是否满⾜通过净空要求。
⑥主梁、门架、横梁、⽴柱、斜撑等安装位置和连接情况。
⑦模板端⾯与门架间的调整最⼩距离（不⼩于 250ｍｍ）。
⑧模板之间接缝、模板平整度。
⑨构件经过打磨、防锈，⽆⽑刺、飞边、焊渣，模板表⾯光洁、平整、⽆变形。
模板台车尺⼨验收标准2、施⼯缝处理①清除的浮渣、积⽔、垃圾等。
②边墙基础或矮边墙⾯施⼯缝浮浆凿除。
凿⽑要求露出⾻料为⽌。
③清除预埋钢筋锈迹、油污、⽔泥浆等，并调直钢筋。
3、其他准备⼯作①检查验收防⽔板、⽌⽔带（⽌⽔条）安装质量。
②检查和检修模板台车。
③检查钢筋、混凝⼟原材料。
④复核设计图纸，核对预留预埋件设计情况。
⑤检查钢筋加⼯安装、砼拌合和运输以及泵送等设备情况。
⑥防⽔层表⾯粉尘应清除。
4、基本要求⼀般情况下，⼆次衬砌应在围岩和初期⽀护变形基本稳定后施作。
变形基本稳定应符合隧道周边位移速度有明显减缓趋势或趋于稳定。
拱脚⽔平相对净空变化速度⼩于 0.2mm/d，拱顶相对下沉速度⼩于 0.15mm/d。
对于松散堆积体、浅埋地段等特殊条件下，应及时施作⼆次衬砌。
（⼆）钢筋加⼯安装1、基本要求①钢筋由⼯程技术部按⽉施⼯进度计划填写需⽤计划后交机材⼈员做采购计划后采购进场。
②进场时应进⾏验收，核对钢筋数量、⼚家、规格、型号、出⼚合格证、产品检验报告、进货清单等，不合格品不得进场。
隧道⼆衬施⼯施⼯标准化⼯艺细则隧道⼆衬施⼯施⼯标准化⼯艺细则5.7.1施⼯前提条件5.7.1.1 ⼆次衬砌作业区段的初期⽀护及防⽔板隔离层、环向透⽔盲沟等已验收合格，硬岩区段防⽔隔离层铺设⾄少⽐⼆衬作业⾯超前2～3倍的衬砌段落长度；防⽔层表⾯粉尘应清除并洒⽔湿润；5.7.1.2 测量⼯作细致准确，中线、标⾼、断⾯尺⼨和净空⼤⼩均须符合规范要求；5.7.1.3 根据监控量测反馈信息，科学确定了⼆次衬砌的施作时机；5.7.1.4⼆次衬砌作业区段的仰拱上的填充层或铺底调平层已施⼯完毕，且地下⽔已合理引排；为利于台车侧模底脚部位顺利收起，先施⼯矮边墙时，其和台车侧模底部接缝的标⾼、距⾏车道中线距离符合计算的设计值，允许偏差±5mm；施⼯缝已按规范处理合格，基础部位的虚渣及积⽔必须清理⼲净；5.7.1.5整体模板衬砌台车、拌和站、输送泵、运输车、捣固机械等处于可正常运转状态，设备能⼒满⾜隧道⼆衬混凝⼟施⼯需要，计量准确；5.7.1.6 ⼆次衬砌作业区段的照明、供电、供⽔、排⽔系统满⾜衬砌正常施⼯要求；通风环境良好；5.7.2⼯序5.7.2.1⼯序内容内容有：测量放样、轨道铺设、台车及模板调整就位、基仓清理、涂脱模剂、安装挡头板及⽌⽔条（带）、接线盒等预埋件、灌注前检查验收、输送管路安装及泵运转调试、混凝⼟拌和、运输、泵送⼊模、捣固、拆模、养⽣等。
具体⼯序框图见图9.1。
5.7.2.2⼀般要求1 凡属隐蔽⼯程，经质量检查验收合格后，⽅可进⾏隐蔽⼯程作业。
2 为保证衬砌⼯程质量，隧道⼀般地段（含洞⾝、明洞、加宽段）的⼆衬施⼯必须采⽤全断⾯模板台车和泵送作业。
3 ⼆衬作业⾯距铺底作业⾯距离不得少于100m，距矮边墙作业⾯距离不得少于60m，保证正常⼆衬施⼯进度。
4 复合式衬砌结构的⼆次衬砌施⼯应在监控量测数据指导下，选择适当时机进⾏施⼯。
5.7.3施⼯技术5.7.3.1⼆衬施作时机的确定⼆次衬砌应在围岩和初期⽀护变形基本稳定后施作，围岩变形量较⼤，流变特性明显时，要加强初期⽀护并及早施作仰拱和⼆次衬砌。
地铁暗挖隧道二衬施工质量控制要点地铁隧道初支施工一定距离后，将进行主体二衬的施工，其中二衬施工项目主要包括：初支背后回填注浆堵漏、基面处理、防水层铺设、钢筋制作及安装、模板安装、拆除、砼浇筑及养护。
下面根据施工工序流程，对二衬各工序施工质量控制要点与大家共同探讨学习一下，以提高工程质量管理人员现场实践水平，丰富现场实操经验，更好的把我们的工程质量管控好，为工程顺利竣工验收打好基础。
（一）、初支背后回填注浆密实、堵水1 、初支施工完成后，对局部存在的渗漏点，应采用1：1水泥单液浆，注浆压力0.5~1MPa 进行渗漏点堵漏施工，至渗漏点全部堵漏完符合设计规范要求为止，2 、经断面检查，初支欠挖大于5cm的需进行欠挖处理。
对于欠挖大于5cm 的采取换拱外移以满足净空要求；对于大面积超挖且初支面基本平顺部分采取用二衬砼回填。
3 、对于拱架割除、换拱、拱架钢筋外露及砼表面下凹明显部分采取喷射砼补喷平顺。
4 、对穿出基层的金属构件，如钢筋头、锚杆头等构件应切除并用砂浆抹平，不能切除的金属构件如锚索头等，必须采用喷混凝土或砂浆将其覆盖，其圆弧半径R大于200mm对于凸出鼓包砼采取用风镐凿平以满足净空和圆顺要求。
5 、基面应抹平，基层面阴、阳角和棱角部位需用砂浆抹成圆弧，圆弧半径100mm。
6 、经验收合格后进入下道工序。
（二）、防水层铺设1 、防水板铺设采取全断面从拱墙至仰拱一次性铺设成型。
2 、防水板及土工布的固定，每幅防水板环向布置两排垫片，每排垫片间距应满足设计及规范要求。
3 、防水板连接采取热合机焊双焊缝结合热吹风焊接，焊缝宽度不小于10mm防水板及土工布的环纵向搭接宽度均保证不小于100mm相邻纵向接缝接头部位错开距离不小于300mm。
4、防水板施工完成后，须及时施工细石混凝土保护层，细石混凝土保护层按要求施做，以防在钢筋安装、焊接时造成防水板的破损。
对于破损的防水板应及时补修，避免破损部位成为防水薄弱环节。
隧道二次衬砌施工工艺及质量外观控制（精选多篇）第一篇：隧道二次衬砌施工工艺及质量外观控制隧道二次衬砌施工工艺及质量外观控制危皓（安徽黄塔高速公路七标安徽黄山 245421）摘要：结合塔岭隧道二次衬砌施工介绍介绍全模筑法浇筑隧道二次衬砌混凝土的施工方法及质量外观控制关键词：二次衬砌施工工艺质量外观控制一、工程概况塔岭隧道位于安徽省的休宁县与江西省的婺源县分界处：北洞口在休宁县璜茅村，南洞在婺源县溪头乡上溪村东北600m处，隧道左线起迄桩号ZK3+554～ZK7+310,长度为3756m（其中安徽省境内长度为2082.3m，江西省境内长度为1673.7m），隧道右线起迄桩号K3+537～K7+265,长度为3728m（其中安徽省境内长度为1766.5m，江西省境内长度为1961.5m），该隧道属特长分离隧道。
隧道区位于中低山丘陵地带，地表植被发育，隧道区穿越山地高程为190～800m。
山体高程在洞口低、洞身高。
地表径流总体为南北向、北侧属璜茅溪集水区，南侧属上溪集水区，流入段莘河。
根据现场地质调查及钻孔揭露，隧道北洞口地层为志留化-晚奥陶世花删节岩，强风化带，表层为第四系全新统7～10m的松散土层组成，花岗岩强风化带以碎块状松散结构为主，受第四系松散岩类孔隙水较发育的影响，岩土的稳定性较差。
我公司从安徽休宁县北洞口向江西方向掘进，左线起迄桩号为ZK3+554～ZK5+636.3（2082.3米）,右线起迄桩号为K3+537～K5+303.5(1766.5米),该工程属于交通部典型示范工程。
二、施工工艺本隧道结构设计按新奥法原理，采用复合衬砌，以锚杆、湿喷（钢纤维或聚丙烯纤维）砼等为初期支护，并辅以钢拱架、注浆小导管等支护措施，充分调动和发挥围岩的自承能力，在监控量测信息的指导下施作初期支护和二次模筑衬砌。
隧道二衬混凝土采用12米全断面液压模板台车整体浇注工艺施工，混凝土采用混凝土输送泵入模，插入式振捣器配合附着式振动器振捣。
