超分辨显微镜的工作原理和应用随着科技的飞速发展，人们对于微小的物体的研究越来越深入。
在过去，显微镜可以提供的最高分辨率为200nm左右，然而很多细胞和物质需要更高的分辨率才能被准确的研究。
超分辨显微镜(deconvolution microscopy)因而被应运而生，它的分辨率可以达到20nm以下，是传统显微镜的10倍以上。
下面，本文将为你介绍超分辨显微镜的工作原理和应用。
一、超分辨显微镜的工作原理超分辨显微镜的工作原理是使样品产生的荧光分子处于暗区域退回到明亮区域，通过这种方法，显微镜能够获取比传统显微镜更清晰的图像。
在超分辨显微镜之前，由于空气折射率的限制，显微镜无法将细胞成像到更高的分辨率。
超分辨显微镜通过不同的方法打破了这个技术障碍。
例如，受到今天最先进的高清电视和摄像机技术的启发，超分辨显微镜使用一种称为激发的荧光分子反转的技术（Stimulated Emission Depletion，简称STED）来实现高分辨率显微成像。
基本上，STED方法是通过在激光束之间使用减少荧光过程的抵消光束来使荧光分子处于暗区域"退回"到明亮区域的。
荧光物质只能在光束中的明亮区域发光，当光束聚焦到小于荧光分子的空间大小时，荧光分子会产生干扰，使得分辨率变得模糊。
为了解决这个问题，STED技术增加了所有光束之间的强烈相互作用，目的是将荧光分子拉回到它们本应该出现的明亮区域。
这使得STED显微镜能够放大高达20nm以下的样品。
二、超分辨显微镜的应用超分辨显微镜的应用涵盖了许多生命科学领域，从细胞核到分子水平都有广泛的应用。
（一）细胞功能研究超分辨显微镜的分辨率可以揭示小分子的扩散、细胞器动力学和蛋白质亚细胞位置，在细胞功能研究中有着重要的应用。
例如，在分子分布的研究中，超分辨显微镜可以帮助研究人员观察受体和离子频繁转位的过程。
该技术还可以用于研究神经元的突触功能，因为它可以检测小型生物分子如神经递质的扩散情况。

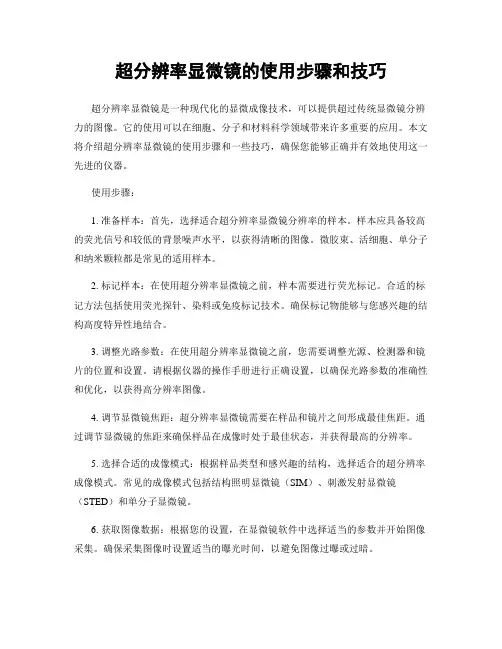

超分辨率显微镜的使用步骤和技巧超分辨率显微镜是一种现代化的显微成像技术，可以提供超过传统显微镜分辨力的图像。
它的使用可以在细胞、分子和材料科学领域带来许多重要的应用。
本文将介绍超分辨率显微镜的使用步骤和一些技巧，确保您能够正确并有效地使用这一先进的仪器。
使用步骤：1. 准备样本：首先，选择适合超分辨率显微镜分辨率的样本。
样本应具备较高的荧光信号和较低的背景噪声水平，以获得清晰的图像。
微胶束、活细胞、单分子和纳米颗粒都是常见的适用样本。
2. 标记样本：在使用超分辨率显微镜之前，样本需要进行荧光标记。
合适的标记方法包括使用荧光探针、染料或免疫标记技术。
确保标记物能够与您感兴趣的结构高度特异性地结合。
3. 调整光路参数：在使用超分辨率显微镜之前，您需要调整光源、检测器和镜片的位置和设置。
请根据仪器的操作手册进行正确设置，以确保光路参数的准确性和优化，以获得高分辨率图像。
4. 调节显微镜焦距：超分辨率显微镜需要在样品和镜片之间形成最佳焦距。
通过调节显微镜的焦距来确保样品在成像时处于最佳状态，并获得最高的分辨率。
5. 选择合适的成像模式：根据样品类型和感兴趣的结构，选择适合的超分辨率成像模式。
常见的成像模式包括结构照明显微镜（SIM）、刺激发射显微镜（STED）和单分子显微镜。
6. 获取图像数据：根据您的设置，在显微镜软件中选择适当的参数并开始图像采集。
确保采集图像时设置适当的曝光时间，以避免图像过曝或过暗。
7. 图像处理和分析：获取图像后，您可以借助图像处理软件进行优化和增强。
常见的图像处理软件包括ImageJ、Fiji和MATLAB等。
对于超分辨率显微镜图像，通过去卷积和增强对比度等方法，进一步提高图像质量。
技巧：1. 样本准备的关键性：在使用超分辨率显微镜之前，样本的准备至关重要。
确保样品固定、染色和标记过程正确，以避免破坏或变形样品。
2. 避免光破坏：超分辨率显微镜对光的要求很高，所以在进行成像时，应避免长时间暴露在强光下。
超分辨荧光显微技术原理传统的荧光显微镜受到瑞利准则的限制，即其分辨率受到光学波长和透镜的限制。
超分辨荧光显微技术则通过创新的方法克服了这一限制，实现了超分辨率的荧光成像。
1.非线性显微技术：传统的荧光显微技术采用的是线性成像原理，即通过样品中的荧光物质发射的线性荧光信号来获得图像。
而超分辨荧光显微技术采用非线性成像原理，利用荧光物质的非线性光学效应，提高了分辨率。
例如，通过激光器的脉冲激发，可以使荧光物质在非线性荧光效应下发射高阶谐波信号，从而得到更高分辨率的图像。
2.相干显微技术：传统的荧光显微技术采用的是非相干光源，无法获取相干光的相位信息，从而限制了分辨率的提高。
而超分辨荧光显微技术采用相干光源，如激光光源或可调谐激光器，使得可以获取到样品的相位信息，从而提高了分辨率。
例如，通过在激光束上加入相位调制，可以在信号中提取出相位信息，从而实现更高的分辨率。
3.显微镜改进：传统的荧光显微镜在透镜、光路和探测器等方面都存在一定的限制，无法实现超分辨率成像。
超分辨荧光显微技术通过改进显微镜的设计和构造，例如采用高数值孔径物镜、自适应光学元件和高速探测器等，可以克服这些限制，提高分辨率。
4.数据分析和算法：超分辨荧光显微技术的数据量较大，需要进行大量的图像处理和分析。
通过使用高级算法和计算方法，可以将大量数据进行处理和重建，得到超分辨率的图像。
例如，通过拟合和重建点扩散函数，可以实现超分辨率的成像。
超分辨荧光显微技术的应用非常广泛，涵盖了生物医学、材料科学和纳米技术等领域。
例如，在生物医学领域，超分辨荧光显微技术可以用于观察和研究细胞结构、分子过程和疾病发展等，为生物医学研究提供了重要的工具。
在材料科学领域，超分辨荧光显微技术可以用于材料表征和纳米结构研究，为材料科学的发展和应用提供了有力支持。
总之，超分辨荧光显微技术通过创新的光学方法和图像处理算法，突破了传统荧光显微技术的分辨率限制，实现了超分辨率的荧光成像，为生物医学和材料科学等领域的研究提供了重要工具。
超分辨率显微镜技术解析随着科技的不断发展，科学家们对于生命现象的研究需求也日益增强。
而作为现代生命科学研究的一项重要技术，显微镜具有不可替代的地位。
然而，由于传统光学显微镜的探测受到物理光学分辨率极限的制约，导致直接观察单细胞、细胞器级别的分子水平生命现象变得相当困难。
幸运的是，现代科技的进步，为分辨能力的提高提供了可能。
其中，超分辨率显微镜技术的出现为生命科学领域的研究提供了重要的新工具。
超分辨率显微镜技术是指通过光学手段使得成像分辨率达到甚至超出达到物理光学分辨率极限的技术方法。
最早由斯蒂芬.荣格等科学家于2008年提出。
而通过这项技术的运用，科学家们可以在细胞层面将生命现象展现出来，并实现对分子间微观运动机理的观察。
超分辨率显微镜技术的前沿和应用超分辨率显微镜技术主要可以分为三类，即：刺激发射荧光显微镜，结构亚波长光学显微镜和单分子荧光恢复成像技术。
刺激发射荧光显微镜是指，在样品中标记荧光物质，在经过激光刺激后荧光物质会跃迁到激发状态，并再次跃迁回来时放出一束较短波长易于观察的荧光，从而实现高分辨率成像。
同时，该技术还可以大幅度减少对活细胞的有害影响，适用于活体成像。
结构亚波长光学显微镜是一类将微小结构体前处理成周期性的光学反射镜，利用构成反射镜的光学结构的亚波长周期性特征，恢复高频率在物体表面上的连续波，以得到高分辨率的显微观测图像。
一般而言结构亚波长光学显微镜对于成像分辨率能够提高约一半。
而单分子荧光恢复成像技术是一种能够很好地消除荧光物质团簇和光漂白的影响的技术，它是基于单个荧光物质的发光，通过记录多次成像造成的多幅图像融合而成的超分辨率图像。
除了上述的具体应用，超分辨率显微镜技术在生命科学领域的研究中也具有广泛的应用。
它可以在形态学、生物化学、生物物理学等领域中，对生命现象从分子水平到细胞层次的演变进行实时的高分辨成像。
通过该技术，甚至可以对纳米尺度的生命分子结构进行三维可视化，进而探索生命现象的机理与规律。
超分辨率荧光显微技术的原理和进展超分辨率荧光显微技术是一种用于观察细胞和生物分子的显微镜技术，具有比传统荧光显微镜更高的分辨率，可以更清晰地分辨出细胞和生物分子的结构和功能。
其原理基于物理学原理和计算机算法，通过精确的荧光标记和高分辨率成像技术，实现了对生物结构的超分辨率观察。
本文将介绍超分辨率荧光显微技术的原理和进展。
1.超分辨率荧光显微技术的原理抑制光的衍射：传统光学显微镜无法突破维恩衍射极限，限制了其分辨率。
超分辨率荧光显微技术利用光的非线性响应和光学调制技术，使得衍射限制得以突破。
例如，利用单分子荧光显微技术，可以将荧光标记的分子在时间上进行“开关”，只有少数分子发出荧光，可以精确定位每个分子的位置。
利用这种方法，可以获得超分辨率的图像。
图像重建算法：超分辨率荧光显微技术还依赖于一系列图像处理技术，如重建算法和数据解析算法。
这些算法能够在获得低分辨率图像的基础上，通过处理和分析图像数据，恢复出高分辨率的图像。
常见的算法有结构光超分辨率显微镜（SR-SIM）、单分子定位显微镜（SMLM）等。
这些算法通过统计学原理和概率分析等方法，提高图像的分辨率和清晰度。
2.超分辨率荧光显微技术的进展（1）结构光超分辨率显微镜（SR-SIM）：这种技术是利用结构光的干涉原理，通过调整光源的相位和频率，实现对样本的超分辨率成像。
SR-SIM技术能够将样本的分辨率提高到约100 nm，从而观察到更细微的结构。
（2）单分子定位显微镜（SMLM）：SMLM技术利用荧光标记的分子在时间上进行“开关”，只有少数分子发出荧光，可以精确定位每个分子的位置。
通过收集大量分子的位置信息，可以恢复出高分辨率图像。
SMLM 技术的分辨率可以达到10 nm左右，成为最高分辨率的超分辨率显微技术之一（3）受限激发荧光显微镜（STED）：STED技术是一种利用激光束的光强分布来抑制荧光的发射，从而实现超分辨率成像的方法。
STED技术的分辨率可以达到几十纳米，可以观察到更小的细胞结构和分子组装。

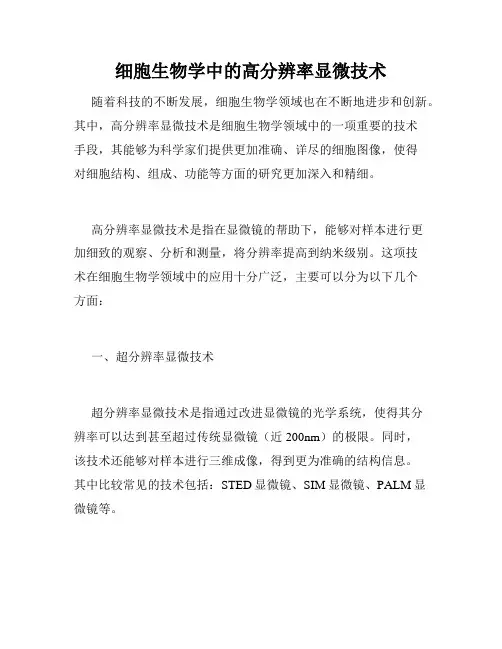

细胞生物学中的高分辨率显微技术随着科技的不断发展，细胞生物学领域也在不断地进步和创新。
其中，高分辨率显微技术是细胞生物学领域中的一项重要的技术手段，其能够为科学家们提供更加准确、详尽的细胞图像，使得对细胞结构、组成、功能等方面的研究更加深入和精细。
高分辨率显微技术是指在显微镜的帮助下，能够对样本进行更加细致的观察、分析和测量，将分辨率提高到纳米级别。
这项技术在细胞生物学领域中的应用十分广泛，主要可以分为以下几个方面：一、超分辨率显微技术超分辨率显微技术是指通过改进显微镜的光学系统，使得其分辨率可以达到甚至超过传统显微镜（近200nm）的极限。
同时，该技术还能够对样本进行三维成像，得到更为准确的结构信息。
其中比较常见的技术包括：STED显微镜、SIM显微镜、PALM显微镜等。
以SIM为例，该技术是通过将样本分成很多个小区域，每个小区域内是一定模式的荧光点。
在显微镜中，通过改变激光照射的位置，能够得到不同的荧光图像。
将这些图像进行处理和拼接，就可以得到一个高分辨的三维结构成像图。
二、电子显微技术电子显微技术是通过不同方式对样本进行电子束的照射，使得细胞内的结构被电子束激发，从而成像。
其中常用的有透射电子显微镜（TEM）和扫描电子显微镜（SEM）。
该技术分辨率可达到亚纳米级别，相对于超分辨率显微技术，电子显微技术对样本的制备要求更高，而且需要在真空环境下进行。
以TEM为例，该技术的原理是将样本制成超薄切片，使电子经过样本后发生互作用。
电子束通过样本后，会被光学透镜重新调焦，从而形成放大的图像。
三、荧光显微技术荧光显微技术是指将样本标记上荧光物质，并通过激光的照射，使荧光物质发光，从而获得细胞的图像。
该技术主要适用于活细胞的研究，可以对细胞内的分子运动、交互、信号传递等进行实时观察。
其中常用的技术有荧光共聚焦显微镜（confocal microscopy）和荧光剪切显微镜（FLIM）等。
以confocal microscopy为例，该技术是通过将激光束聚焦到样本上，并对样本通过一个扫描镜，得到三维空间上的图像。
各厂家超分辨技术1、莱卡公司采用的超分辨技术STED2000年，德国科学家StefanHell开发了另一种超高分辨率显微技术，其基本原理是通过物理过程来减少激发光的光斑大小，从而直接减少点扩散函数的半高宽来提高分辨率．当特定的荧光分子被比激发波长长的激光照射时，可以被强行猝灭回到基准态．利用这个特性，Hell 等开发出了受激发射损耗显微技术(stimulatedemissiondepletion,STED)．其基本的实现过程如图2所示，就是用一束激发光使荧光物质(既可以是化学合成的染料也可以是荧光蛋白)发光的同时，用另外的高能量脉冲激光器发射一束紧挨着的、环型的、波长较长的激光将第一束光斑中大部分的荧光物质通过受激发射损耗过程猝灭，从而减少荧光光点的衍射面积，显著地提高了显微镜的分辨率,原理见下图。
STED成像技术的最大优点是可以快速地观察活细胞内实时变化的过程，因此在生命科学中应用更加广泛.2、蔡司公司采用的超分辨技术PLAM2002年，Patterson和Lippincott‐Schwartz首次利用一种绿色荧光蛋白(GFP)的变种(PA‐GFP)来观察特定蛋白质在细胞内的运动轨迹．这种荧光蛋白PA‐GFP在未激活之前不发光，用405nm的激光激活一段时间后才可以观察到488nm激光激发出来的绿色荧光．德国科学家EricBetzig敏锐地认识到，应用单分子荧光成像的定位精度，结合这种荧光蛋白的发光特性，可以来突破光学分辨率的极限．2006年9月，Betzig和Lippincott‐Schwartz等首次在Science上提出了光激活定位显微技术(photoactivatedlocalizationmicroscopy,PALM)的概念．其基本原理是用PA‐GFP来标记蛋白质，通过调节405nm激光器的能量，低能量照射细胞表面，一次仅激活出视野下稀疏分布的几个荧光分子，然后用488nm激光照射，通过高斯拟合来精确定位这些荧光单分子．在确定这些分子的位置后，再长时间使用488nm激光照射来漂白这些已经定位正确的荧光分子，使它们不能够被下一轮的激光再激活出来．之后，分别用405nm和488nm激光来激活和漂白其他的荧光分子，进入下一次循环．这个循环持续上百次后，我们将得到细胞内所有荧光分子的精确定位．将这些分子的图像合成到一张图上，最后得到了一种比传统光学显微镜至少高10倍以上分辨率的显微技术，原理如下：PLAM通过定位细微结构乃至单分子，实现 20 nm 的横向分辨率和 50 nm 轴向分辨率。
超分辨率显微成像技术，是指利用计算机算法对显微镜所观察的细胞、材料等微观结构进行高分辨率的成像技术。
与传统的显微成像技术相比，能够获得更为清晰和详细的图像信息，有助于科学家更好地理解细胞结构和生命过程、材料物理和化学特性等问题。
本文将介绍的原理、应用场景和发展前景等。
一、原理主要有两种原理：单分子荧光显微镜（SMLM）和结构光显微镜（SLM）。
简单来说，SMLM旨在单独探测位于样品表面的分子，并对分子的位置进行高精度的定位和图像重建；而SLM则采用干涉的原理，通过控制光的相位和波长变化，实现对样品的复杂结构进行高精度成像。
SMLM技术最出名的是PALM（Photoactivated localisation microscopy）和STORM（stochastic optical reconstruction microscopy）两种技术。
这两种技术都利用单分子荧光和光开关技术实现了高分辨率的成像，而STORM还可以通过多层成像技术进一步提高显微成像的分辨率。
SLM技术则主要包括干涉显微镜、相位成像显微镜、光学斑图成像显微镜等。
二、应用场景在生物医学、材料科学、纳米技术等领域都有广泛的应用。
以下是一些具体的应用场景：1. 细胞和分子成像：超分辨率显微技术对于细胞和分子的成像非常有帮助。
例如，用这种技术可以更准确地观察细胞内蛋白质的分布和动态变化，了解分子之间的相互作用和调控机制等。
2. 病毒研究：超分辨率显微技术已经被应用于研究宿主细胞和病原体之间的相互作用机制，例如病毒与感染细胞的相互作用。
这个技术可以清晰地观察到病毒在细胞中的传播、生长和繁殖等过程。
3. 材料研究：超分辨率显微技术可以帮助科学家观察和处理材料中的缺陷、纳米结构和原子级别的表面化学特性等。
4. 纳米器件研究：超分辨率显微技术可以帮助科学家观察和处理纳米器件中的单个颗粒，了解它们的成本、机理和阻力特性等。
三、发展前景已经成为当今科研领域的热点之一。
超分辨率光学显微成像技术超分辨率光学显微成像技术是一种通过光学方法实现超出传统光学显微镜分辨率极限的成像技术。
传统光学显微镜由于受到衍射极限的限制，其分辨率受到了严重的限制，无法观察到微观尺度下的细节。
而超分辨率光学显微成像技术的出现，为科学研究和生物医学领域带来了革命性的突破，使得研究人员能够观察到更加细微的结构和过程，为科学研究提供了强大的工具和支持。
超分辨率光学显微成像技术主要包括结构光显微镜、单分子荧光显微镜、受限光学激发显微镜等多种技术手段。
这些技术手段通过不同的原理和方法，实现了超出传统光学显微镜分辨率极限的成像效果，为科学研究提供了更加清晰和详细的图像信息。
结构光显微镜是一种基于结构光原理的成像技术，通过在样本表面投射特殊的结构光，利用样本对结构光的干涉或衍射效应，实现对样本的高分辨率成像。
这种技术在生物医学领域得到了广泛的应用，可以观察到细胞和组织的微观结构，为研究细胞生物学和病理学提供了重要的帮助。
单分子荧光显微镜是一种能够实现单个荧光标记物的高分辨率成像技术，通过对样本中的单个荧光标记物进行定位和成像，可以实现纳米尺度下的成像分辨率。
这种技术在生物分子和细胞内部结构的研究中具有重要意义，可以观察到生物分子的动态行为和相互作用过程，为生命科学研究提供了重要的实验手段。
受限光学激发显微镜是一种基于受限光学激发效应的成像技术，通过在样本表面引入受限光学激发效应，可以实现对样本的超分辨率成像。
这种技术在材料科学和纳米技术领域具有重要的应用，可以观察到纳米尺度下的材料结构和性质，为材料设计和制备提供了重要的参考和指导。
总的来说，超分辨率光学显微成像技术的出现，为科学研究和生物医学领域带来了革命性的突破，为研究人员提供了强大的工具和支持。
随着技术的不断发展和完善，相信超分辨率光学显微成像技术将在更多领域展现出其巨大的潜力和应用前景。
超分辨显微技术的原理与应用近几年，超分辨显微技术（Superresolution Microscopy）在生命科学领域得到了广泛的应用和研究。
相较于传统显微技术，这种技术可以在超过光学分辨率的范围内实现微观结构的观察与研究，从而大大提高了研究的精度和深度。
本文将简要介绍超分辨显微技术的原理以及最常见的应用。
一、超分辨显微技术的原理传统显微技术在观测微观结构时，通常只能观察到与光学分辨率相当或大于它的物体，即大约在200nm以上的物体。
这是因为光学成像的分辨率是有限的，光学系统中所有的物质都有一个理论分辨率限制。
光学分辨度的大小只取决于光波的波长以及物镜的数值孔径，即分辨率等于0.61λ/NA，其中λ为光波长，NA为数值孔径。
因此，光学显微技术在解决微观结构问题上存在局限性。
超分辨显微技术的原理就是利用光学的物理原理以及多种光学技术手段来突破光学分辨率的限制。
例如，受激发射和荧光共振能量转移（FRET）等光学技术可以在生命科学的各个领域中大幅度提高研究的精度和深度。
二、超分辨显微技术的应用（一）荧光重现漫游显微术（STORM）STORM是应用较早的超分辨显微技术之一，也是目前应用最广泛的技术之一。
该技术最早由Eric Betzig等人于2006年开发，并于2008年正式命名为STORM。
STORM使用分子分子标记多个分子，依靠逐渐激光激发单个荧光分子单元，获得分子在三维空间中的位置，并通过多次扫描，将还原出来的图像叠加得到超分辨率的图像。
与传统荧光显微技术相比，STORM可以提高显微镜的空间分辨率，用于生物标记显微领域等。
（二）单分子荧光显微术（SMLM）SMLM是另一种超分辨显微技术，它使用了单分子成像技术。
SMLM的原理是使用由单个光敏分子构成的荧光探针，光子随机地在探针的发光区域中发生发射，使用这种技术可以获得与STORM类似的超分辨率显微镜。
相比于STORM，SMLM的优势在于可以在非生物样品上进行直接成像。
几种光学超分辨技术研究光学超分辨技术是一类用于克服传统光学成像分辨率极限的方法和技术。
在传统光学成像中，受到波长的限制，光的衍射现象会限制图像的分辨率。
为了获得更高分辨率的图像，人们提出了多种光学超分辨技术。
下面将介绍几种常见的光学超分辨技术。
1.稳态荧光衍射光学显微术（STED）稳态荧光衍射光学显微术是由德国科学家Stefan Hell和EricBetzig等人在20世纪80年代末至90年代初提出的一种超分辨显微技术。
STED显微镜利用激光束对样品进行扫描，通过对激光束进行调制，使样品中只有少数发射的荧光分子处于激活状态，从而实现超分辨成像。
STED技术可以获得亚微米级的分辨率，有助于研究生物学领域的微观结构和功能。
2.结构光干涉显微术（SIM）结构光干涉显微术是一种在传统显微镜基础上改进的超分辨技术。
它通过对待测样品照射特殊的结构光图案（通常为酒吧码或网格图案），然后利用计算机处理信号，将不同方向的图像叠加，从而获得比传统显微镜更高的分辨率。
SIM技术可以实现亚微米级的分辨率，并且适用于多种样品类型。
3.单分子定位显微术（SMLM）单分子定位显微术是利用荧光显微镜观察单个荧光染料分子的显微技术。
该技术通过一系列的成像和定位过程，可以沿着不同的方向精确定位单个荧光标记的分子，并将它们的位置叠加，从而获得超分辨率的图像。
SMLM技术可以实现几十纳米甚至更高的分辨率，广泛应用于生物学的研究。
4.增强型受限光学显微术（STORM）增强型受限光学显微术是一种基于单分子定位显微术的超分辨技术。
STORM通过控制荧光标记分子的发光过程，利用闪烁或蓝色激光等方法，可以将分子的亚微米级位置信息以高精确度记录下来，并重建出超分辨率的图像。
STORM技术具有非常高的分辨率和灵敏度，被广泛应用于生物学、生物医学和纳米材料科学的研究中。
光学超分辨技术在生物学、材料科学、纳米科学等领域起到了重要作用。
随着技术的不断发展，相信未来还会涌现出更多的光学超分辨技术，为科学研究和实际应用提供更强的解析能力。
超分辨率显微镜的原理与应用近年来，超分辨率成像技术在生物、材料等领域得到广泛应用，由此引发了超分辨率显微镜的发展。
相比传统显微镜，超分辨率显微镜具有更高的分辨率和灵敏度，让我们能够更加深入地观察微观世界。
一、超分辨率显微镜的原理超分辨率显微镜主要有两类：基于单分子荧光的超分辨率显微镜和基于结构的超分辨率显微镜。
基于单分子荧光的超分辨率显微镜主要包括STED（抑制受激发射调制）显微镜和PALM（单分子光激发定位显微镜）/STORM （单分子光激发重建显微镜）技术。
STED显微镜利用激光束对样品区域进行光谱剪除，通过光学效应抑制受激发射的退火过程，实现物品的精确成像。
PALM/STORM技术则利用单分子荧光标记样品，通过逐个观察和定位单分子的方法，重建出精细的图像。
基于结构的超分辨率显微镜主要包括SIM（结构照明显微镜）和STORM显微镜，这些技术利用非线性光学效应和结构照明来提高分辨率。
SIM显微镜利用直角三角形的交叉模型，用两个偏振滤波器和三个照射角度来产生三个频率的交叉模型，对样品进行成像。
STORM显微镜则通过精确控制光激发过程，获得单个荧光染料的二次闪烁图像，达到亚分辨率的成像效果。
总体来说，超分辨率显微镜都是通过特殊的光源、探测和成像方法来突破传统光学分辨率的限制，实现微观物品的高分辨率成像。
二、超分辨率显微镜的应用超分辨率显微镜的应用范围十分广泛，在生物、材料、半导体等领域都有重要的应用价值。
在生物学领域，超分辨率显微镜被广泛用于研究生物大分子结构和功能。
例如，在研究蛋白质结构时，超分辨率显微镜能够解析出更细节的结构，以及在细胞内进行实时观察，揭示出细胞内分子运动的规律。
在材料学领域，超分辨率显微镜可用于研究材料表面和内部结构，以及材料缺陷和纳米结构的形态学和电磁性质。
例如，在研究材料的荷电效应时，超分辨率显微镜可观察到材料表面的单个缺陷，从而得出更精确的研究结果。
在半导体领域，超分辨率显微镜可用于研究半导体器件的内部结构和结晶缺陷，以及半导体表面纳米结构的性能和特性。
超分辨率荧光显微技术作者：葛春洋马宏佳来源：《化学教与学》2014年第11期摘要：介绍了2014年诺贝尔化学奖获奖成果超分辨率荧光显微技术的原理和发现过程、获奖者简况以及超分辨率荧光显微技术的应用前景。
关键词：诺贝尔化学奖；超分辨率荧光显微镜；受激发射损耗显微镜；光激活定位显微镜文章编号：1008-0546（2014）11-0002-03 中图分类号：G633.8 文献标识码：Bdoi：10.3969/j.issn.1008-0546.2014.11.001北京时间2014年10月8日，瑞典皇家科学院宣布，将2014年诺贝尔化学奖授予美国科学家埃里克·贝齐格（Eric Betzig）、威廉姆·莫纳（William Esco Moerner）和德国科学家斯特凡·赫尔（Stefan W. Hell），以表彰他们为发展超分辨率荧光显微镜所做的贡献。
一、光学显微镜分辨率极限的存在长期以来，光学显微镜的分辨率被认为不会超过光波波长的一半，这被称为“阿贝衍射极限”。
1873年，德国科学家阿贝（E.Abbe）揭示了远场光学显微镜分辨率由于光的衍射效应和有限孔径分辨率极限而存在极限。
这是由于可见光具有波动性，其可以发生衍射，因此光束不能无限聚焦。
他的结论源于光学显微镜的分辨率的计算公式：其中λ为光波波长，α为镜口角的一半，n为传播介质的折射系数。
空气中n为1，α最大可为70度，此时，sinα约为0.94，根据波长最短的蓝光计算，λ≈450nm，则分辨率最小约为200nm。
即阿贝分辨率极限的数值约为200nm。
1896年，英国物理学家瑞利（Rayleigh）提出，在成像光学系统中，分辨率是衡量分开相邻两个物点的像的能力。
由于衍射，系统所成的像不再是理想的几何点像，而是一定大小的光斑（爱里斑），当两个物点过于靠近，其像斑重叠在一起，就可能分辨不出是两个物点的像，即光学系统中存在着一个分辨极限，这个分辨极限通常采用瑞利提出的判据：当一个爱里斑的中心与另一个爱里斑的第一级暗环重合时，刚好能分辨出是两个像，他归纳出一个常用分辨率公式：Δmin=（λ为光波波长，α为镜口角的一半，n为传播介质的折射系数。
