熔融拉锥型波分复用原理
熔融拉锥型波分复用（MF-TDM）是一种基于拉锥型光纤的
波分复用技术。
拉锥型光纤是一种光纤结构，其截面逐渐变细，外部折射率逐渐变高。
这种结构可以使不同波长的光信号在光纤中以不同的路径传播，从而实现波分复用。
MF-TDM的原理如下：
1. 在拉锥型光纤的输入端，将不同波长的光信号输入光纤。
这些光信号会以不同的路径在光纤中传播。
2. 在拉锥光纤的输出端，利用波分复用器将不同波长的光信号分离出来。
波分复用器可以通过光栅或光纤耦合器实现。
3. 分离后的光信号可以通过光接收器进行检测和解码，并转换为电信号。
MF-TDM的优势在于可以实现高带宽的波分复用，同时光信
号的路径也可以通过设计光纤的结构来实现多径传播，从而增加复用度。
此外，由于利用了拉锥型光纤的非线性效应，MF-TDM还可以实现波长转换和光信号调制的功能。
然而，MF-TDM也存在一些限制。
首先，由于光信号的路径
不同，波长间的相位差可能会导致信号的多径干扰。
此外，光纤的制备和调整也对MF-TDM的性能有一定的要求。
因此，
在实际应用中，需要仔细设计光纤的结构以及波分复用器的参数，以获得理想的性能。
《中国有线电视)2222(09)於CHIDA DIGIDAL CABLE TV-网络建设-中图分类号:TN913.0/文献标识码：B文章编号:1007-7022(2220)09-0989-02DOI：10.12071/ccatv.2020-09-003广电网络光分路器的选型□卩击欣（南京市六合区广播电视网络传输服务中心，江苏南京2113/0）摘要：：在广电网络双向化浪潮的推进下，基于EPON(以太无源光纤网络)的新型网络结构被多数广电运营商采用。
光纤网络中的无源光分路器是EPON网络中的重要环节。
对基于EPON的网络结构中无源光分路器作一简述，并就无源光分路器的选型、分光路数设计结合实际网络状况做一些探讨。
关键词：EPON；光分路；网络提速Radio and Television Network Optical Splitter Selection□LU Xic(Nanjine LiuPe Ratic and TV NetworV Transmission Service Center,Nanjine211500,Chine) Abstrkct:Uner the promotion of two-way ranic and television口戲⑷。
,，Vm eew口戲⑷。
,stalctprv baser on EPON(EW oti V Passive Optical Networ,)is dnopwr by most ranic diKi television onerators.Passive optical splitWr c optical distributioe detwora is ne讪卩。
,！!!:linU c EPON detwora.This panvs briern intronpcvs i O v passive opticai splitWr S EPONW i V detwora stractpro,and discassr i O v selection of passive optical splittvs ane the desige of opticai splittvs combieee with the aetpai detwora coneitioes.Key workt:EPON;opticai braecaine;networa acceleration0前言电信网络经历了“铜线ISDN、xDSL”、“五类线以太网”、“光纤以太网”，有线电视网络经历的“同轴CM”、侗轴+五类线”、“光纤DVB+以太网”，接入网光纤尽可能往用户侧延伸（光纤入户），已经是网络建设方案的常态。

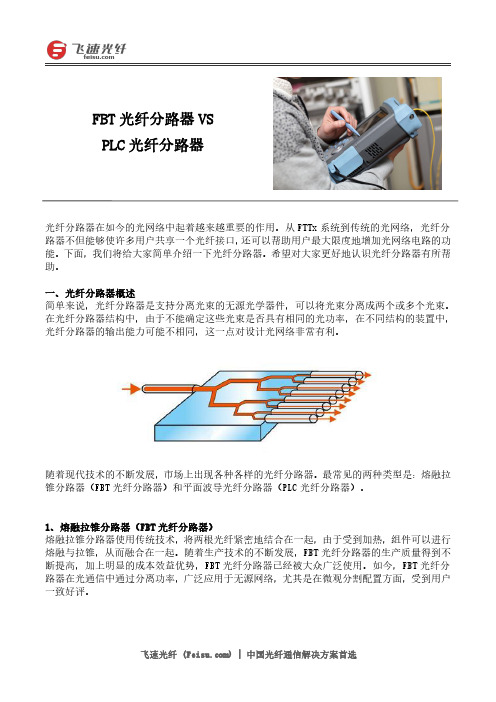

FBT光纤分路器VSPLC 光纤分路器光纤分路器在如今的光网络中起着越来越重要的作用。
从FTTx系统到传统的光网络，光纤分路器不但能够使许多用户共享一个光纤接口，还可以帮助用户最大限度地增加光网络电路的功能。
下面，我们将给大家简单介绍一下光纤分路器。
希望对大家更好地认识光纤分路器有所帮助。
一、光纤分路器概述简单来说，光纤分路器是支持分离光束的无源光学器件，可以将光束分离成两个或多个光束。
在光纤分路器结构中，由于不能确定这些光束是否具有相同的光功率，在不同结构的装置中，光纤分路器的输出能力可能不相同，这一点对设计光网络非常有利。
随着现代技术的不断发展，市场上出现各种各样的光纤分路器。
最常见的两种类型是：熔融拉锥分路器（FBT光纤分路器）和平面波导光纤分路器（PLC光纤分路器）。
1、熔融拉锥分路器（FBT光纤分路器）熔融拉锥分路器使用传统技术，将两根光纤紧密地结合在一起，由于受到加热，组件可以进行熔融与拉锥，从而融合在一起。
随着生产技术的不断发展，FBT光纤分路器的生产质量得到不断提高，加上明显的成本效益优势，FBT光纤分路器已经被大众广泛使用。
如今，FBT光纤分路器在光通信中通过分离功率，广泛应用于无源网络，尤其是在微观分割配置方面，受到用户一致好评。
2、平面波导光纤分路器（PLC光纤分路器）PLC光纤分路器是对应用程序进行大分离配置的更好选择。
它通过光纤分路器芯片，将输入信号分离成多个输出信号。
PLC光纤分路器主要包括三个组件：基片、波导和盖子。
波导在分流过程中起着关键作用,允许通过特定比例的光。
因此，PLC光纤分路器可以进行非常准确的分离，并具有低插损的特点。
更重要的是，PLC光纤分路器有多种类型可选：如裸纤式PLC光纤分路器、微型钢管式PLC光纤分路器、带分支器型PLC光纤分路器、插片式PLC光纤分路器等。
随着FTTx系统应用的全球化趋势，为了更好地服务大众用户，在网络上进行大规模分离配置的需求也迅速增长。
无源光分路器技术要求1 范围本标准规定了无源光分路器（简称光分路器）封装、工作环境、使用寿命、材料、功能和性能等技术要求以及标识、包装、运输及贮存等要求。
本标准适用于接入网用无源光分路器系列产品。
2 规范性引用文件下列文件中的条款通过本企业技术标准的引用而成为本企业技术标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修改版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 5169.7-2001 电工电子产品着火危险试验试验方法扩散型和预混合型火焰试验方法SJ/T 11364-2006 电子信息产品污染控制标识要求 YD/T 979-2009 光纤带技术要求和检验方法 YD/T 1117-2001 全光纤型分支器件技术条件YD/T 1272.1-2003 光纤活动连接器第1部分：LC型 YD/T 1272.3-2005 光纤活动连接器第3部分：SC型YD/T 1272.4-2007 光纤活动连接器第4部分：FC型YD/T 2000.1-2009 平面光波导集成光路器件第1 部分：基于平面光波导（PLC）的光功率分路器ITU-T G.657 接入网用抗弯损失单模光纤光缆的特性GR-1209-CORE Generic Requirements for Passive Optical ComponentsGR-1221-CORE Generic Reliability Assurance Requirementsfor PassiveOptical C o m p onents3 缩略语下列缩略语适用于本标准：EPON Ethernet Passive Optical Network 以太网无源光网络FBT Fused Biconical Taper 光纤熔融拉锥FTTH Fiber To The Home 光纤到户FTTx Fiber To The X 光纤接入GPON Gigabit Passive Optical Network 吉比特无源光网络ODF Optical Distribution Frame 光纤配线架ODN Optical Distribution Network 光分配网络OLT Optical Line Terminal 光线路终端设备ONU Optical Network Unit 光网络单元PLC Planar Lightwave Circuit 平面光波导SNI Service Network Interface 业务网络接口UNI User Network Interface 用户网络接口4 光分路器在ODN 中的位置光分配网ODN是光接入网的关键部分，是由光分路器、光纤光缆和光配线产品等组成，其中光分路器是ODN中的核心器件，在网络中的位置如图1所示，其主要作用是为网络侧 OLT 和用户侧ONU提供光媒质传输通道。

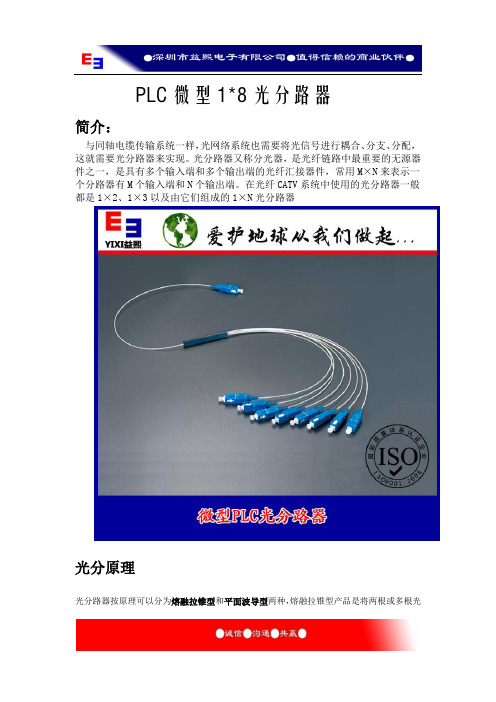

PLC微型1*8光分路器简介：与同轴电缆传输系统一样，光网络系统也需要将光信号进行耦合、分支、分配，这就需要光分路器来实现。
光分路器又称分光器，是光纤链路中最重要的无源器件之一，是具有多个输入端和多个输出端的光纤汇接器件，常用M×N来表示一个分路器有M个输入端和N个输出端。
在光纤CATV系统中使用的光分路器一般都是1×2、1×3以及由它们组成的1×N光分路器光分原理光分路器按原理可以分为熔融拉锥型和平面波导型两种，熔融拉锥型产品是将两根或多根光纤进行侧面熔接而成；平面波导型是微光学元件型产品，采用光刻技术，在介质或半导体基板上形成光波导，实现分支分配功能。
这两种型式的分光原理类似，它们通过改变光纤间的消逝场相互耦合（耦合度，耦合长度）以及改变光纤纤半径来实现不同大小分支量，反之也可以将多路光信号合为一路信号叫做合成器。
熔锥型光纤耦合器因制作方法简单、价格便宜、容易与外部光纤连接成为一整体，而且可以耐孚机械振动和温度变化等优点，目前成为市场的主流制造技术。
熔融拉锥法就是将两根（或两根以上）除去涂覆层的光纤以一定的方法靠扰，在高温加热下熔融，同时向两侧拉伸，最终在加热区形成双锥体形式的特殊波导结构，通过控制光纤扭转的角度和拉伸的长度，可得到不同的分光比例。
最后把拉锥区用固化胶固化在石英基片上插入不锈铜管内，这就是光分路器。
这种生产工艺因固化胶的热膨胀系数与石英基片、不锈钢管的不一致，在环境温度变化时热胀冷缩的程度就不一致，此种情况容易导致光分路器损坏，尤其把光分路放在野外的情况更甚，这也是光分路容易损坏得最主要原因。
对于更多路数的分路器生产可以用多个二分路器组成。
而PLC分路器采用半导体工艺（光刻、腐蚀、显影等技术）制作。
光波导阵列位于芯片的上表面，分路功能集成在芯片上，也就是在一只芯片上实现1、1等分路；然后，在芯片两端分别耦合输入端以及输出端的多通道光纤阵列并进行封装。
ABS模块光纤分路器一.简介与同轴电缆传输系统一样，光网络系统也需要将光信号进行耦合、分支、分配，这就需要光分路器来实现。
光分路器又称分光器，是光纤链路中最重要的无源器件之一，是具有多个输入端和多个输出端的光纤汇接器件，常用M×N来表示一个分路器有M个输入端和N个输出端。
在光纤CATV系统中使用的光分路器一般都是1×2、1×3以及由它们组成的1×N光分路器。
光分路器的分类：FBT/PLC二.PLC应用分类裸纤式，微型（钢管/模块）型，盒型，带分支器型，托盘式，插片式，七大类四.ABS盒式产品概述平面波导型光分路器(PLC Splitter)是一种基于石英基板的集成波导光功率分配器件，具有体积小，工作波长范围宽，可靠性高，分光均匀性好等特点，特别适用于无源光网络(EPON，BPON，GPON等)中连接局端和终端设备并实现光信号的分路。
益熙电子可提供1×N和2×N全系列产品，并为客户订制适合各种应用场合的光分路器。
五.工艺而PLC分路器采用半导体工艺（光刻、腐蚀、显影等技术）制作。
光波导阵列位于芯片的上表面，分路功能集成在芯片上，也就是在一只芯片上实现1、1等分路；然后，在芯片两端分别耦合输入端以及输出端的多通道光纤阵列并进行封装。
与熔融拉锥式分路器相比，PLC分路器的优点有：（1）损耗对光波长不敏感，可以满足不同波长的传输需要。
（2）分光均匀，可以将信号均匀分配给用户。
（3）结构紧凑，体积小，可以直接安装在现有的各种交接箱内，不需留出很大的安装空间。
（4）单只器件分路通道很多，可以达到32路以上。
（5）多路成本低，分路数越多，成本优势越明显。
同时，PLC分路器的主要缺点有：（1）器件制作工艺复杂，技术门槛较高，目前芯片被国外几家公司垄断，国内能够大批量封装生产的企业很少。
（2）相对于熔融拉锥式分路器成本较高，特别在低通道分路器方面更处于劣势。
PLC分光器工作原理介绍导语：与同轴电缆传输系统一样，光网络系统也需要将光信号进行耦合、分支、分配，这就需要光分路器来实现。
与同轴电缆传输系统一样，光网络系统也需要将光信号进行耦合、分支、分配，这就需要光分路器来实现。
光分路器又称分光器，是光纤链路中最重要的无源器件之一，是具有多个输入端和多个输出端的光纤汇接器件，常用M×N来表示一个分路器有M个输入端和N个输出端。
在光纤CA TV系统中使用的光分路器一般都是1×2、1×3以及由它们组成的1×N光分路器。
1．光分路器的分光原理光分路器按原理可以分为熔融拉锥型和平面波导型两种，熔融拉锥型产品是将两根或多根光纤进行侧面熔接而成；平面波导型是微光学元件型产品，采用光刻技术，在介质或半导体基板上形成光波导，实现分支分配功能。
这两种型式的分光原理类似，它们通过改变光纤间的消逝场相互耦合（耦合度，耦合长度）以及改变光纤纤半径来实现不同大小分支量，反之也可以将多路光信号合为一路信号叫做合成器。
熔锥型光纤耦合器因制作方法简单、价格便宜、容易与外部光纤连接成为一整体，而且可以耐孚机械振动和温度变化等优点，目前成为市场的主流制造技术。
熔融拉锥法就是将两根（或两根以上）除去涂覆层的光纤以一定的方法靠扰，在高温加热下熔融，同时向两侧拉伸，最终在加热区形成双锥体形式的特殊波导结构，通过控制光纤扭转的角度和拉伸的长度，可得到不同的分光比例。
最后把拉锥区用固化胶固化在石英基片上插入不锈铜管内，这就是光分路器。
这种生产工艺因固化胶的热膨胀系数与石英基片、不锈钢管的不一致，在环境温度变化时热胀冷缩的程度就不一致，此种情况容易导致光分路器损坏，尤其把光分路放在野外的情况更甚，这也是光分路容易损坏得最主要原因。
对于更多路数的分路器生产可以用多个二分路器组成。
2．光分路器的常用技术指标（1）插入损耗。
光分路器的插入损耗是指每一路输出相对于输入光损失的dB数，其数学表达式为：Ai=-10lgPouti/Pin，其中Ai是指第i个输出口的插入损耗；Pouti是第i个输出端口的光功率；Pin是输入端的光功率值。
一.填空题（30分）1.光纤通信是以为传输媒介，光波为载波的通信方式。
2.光纤主要由哪几部分组成，请在下列图示中标出。
3.G.652光纤为常规单模光纤，也称为非色散位移光纤，其零色散波长为，在处有最小损耗，传输距离受损耗限制，适用于大容量传输，是目前应用最广的光纤。
4.纤芯的作用是5.目前主流应用的光纤有两种尺寸规格，请标出下列图中的尺寸单模标称规格多模标称规格6.光纤的传输参数包括、、7.光纤的色散包括、、。
（注：按数值大小排序填写）8. 光缆的结构类型包括三种，第一种:层绞式光纤束光缆；第二种：中心束管式带状光缆；第三种：层绞式带状光缆。
根据下列光缆的横截面图标出光缆的结构类型。
9. 光分路器是指用于的光无源器件，光分路器可以是均匀分光，也可以是不均匀分光。
10.熔融拉锥（FBT）光分路器一般能同时满足nm 和nm波长的正常分光。
11.平面波导型光分路器中，经过一次封装的PLC 型光分路器主要由、、等三大部分组成。
12.新型集中分光型技术，此设计其特点是将光集中在一点一次性进行功率分配，比传统的逐级分光法的更低13.光纤阵列主要由V 槽和光纤组成，其中是构成光纤阵列的主要部件，槽的精确度对FA 的质量至关重要。
14.光分路器的性能指标有15.与点到点的有源光网络相比，无源PON 技术具有、、等多方面的优势，促使其成为网络融合进程中的主流技术，被众多的运营商选择。
二. 选择题（30分）1. PON下行数据流采用广播技术，实现天然组播，有如下几种方式，请选择( )A. OLT 连续广播发送，ONU 选择性接收B. TDMA（时分复用）的方式C. OLT连续广播发送，TDMA（时分复用）方式接收D. TDMA（时分复用）连续广播发送，ONU选择性接收2. GPON 和EPON 的主要技术指标对比中，分光比的描述正确的是（）A. GPON 1:64, 可扩展为1:128B. GPON 1:32,可扩展到1:64C. EPON 1:32, 可扩展为1:128D. EPON 1:64, 可扩展为1:643. 与电缆和微波通信相比，光纤通信具有无与伦比的优越性，光纤的优点有下列哪些（）A. 通信容量大B. 保密性能好C. 原材料来源丰富，价格低廉D. 质地硬，机械强度好E. 分路、耦合灵活4. 熔融拉锥型（FBT）和平面波导型（PLC）的区别是（）A. 外形尺寸:FBT是多通道体积大PLC是大B. 波长敏感度：FBT低PLC高C. 插损及均匀性：FBT好PLC差D. 价格：FBT低分路价格高, 高分路价格低PLC低分路价格低, 高分路价格高5. ODN 的作用是提供OLT 与ONU 之间的光传输通道。
1.光分器工作原理是什么？
答：光分器（光分路器）按原理可以分为熔融拉锥型和平面波导型两种，熔融拉锥型产品是将两根或多根光纤进行侧面熔接而成；平面波导型是微光学元件型产品，采用光刻技术，在介质或半导体基板上形成光波导，实现分支分配功能。
这两种型式的分光原理类似，它们通过改变光纤间的消逝场相互耦合（耦合度，耦合长度）以及改变光纤纤半径来实现不同大小分支量，反之也可以将多路光信号合为一路信号叫做合成器。
熔锥型光纤耦合器因制作方法简单、价格便宜、容易与外部光纤连接成为一整体，而且可以耐孚机械振动和温度变化等优点，目前成为市场的主流制造技术。
PLC和熔融拉锥型光分路器的区别
目前，光分路器主要有平面光波导技术和熔融拉锥技术两种。
下面对二种产品技术作简要介绍
㈠平面波导型光分路器(PLC Splitter)
此种器件内部由一个光分路器芯片和两端的光纤阵列耦合组成。
芯片采用半导体工艺在石英基底上生长制作一层分光波导，芯片有一个输入端和N个输出端波导。
然后在芯片两端分别耦合输入输出光纤阵列，封上外壳，组成一个有一个输入和N个输出光纤的光分路器。
根据用户需要，可以将输入输出为裸光纤的器件，封装在各式封装盒中，输入输出光纤用松套管保护，并可以外接各种连接器。
该技术由于采用半导体技术，工艺稳定性、一致性好，损耗与光波长不相关，通道均匀性好，结构紧凑体积小，大规模产业化技术成熟，已经被日本、美国、韩国、法国等多数国家指定采用技术。
常用的光分路器有1×N和2×N（N=4，8，16，32，64）
㈡熔融拉锥光纤分路器（FBT Splitter）
熔融拉锥技术是将两根或多根光纤捆在一起，然后在拉锥机上熔融拉伸，拉伸过程中监控各路光纤耦合分光比，分光比达到要求后结束熔融拉伸，其中一端保留一根光纤（其余剪掉）作为输入端，另一端则作多路输出端。
一次拉锥技术是将多根光纤捆在一起，在特制的拉锥机上同时熔融拉伸，并实时监控各路光纤的损耗。
目前成熟的一次拉锥工艺已能一次1×4以下器件。
实验室有1×8的记录，但批量生产工艺还未成熟。
目前国外FTTH工程中，低分路光分路器（1×4以下）常采用一次拉锥技术器件。
串接式熔锥1×N分路器件都是由（N-1）个1×2拉锥单元串联熔接一个封装盒内（图1C为原理图，图4b为1×8封装盒内实物图片）。
由于单元之间光纤需要熔接，而光纤需要有最小弯曲半径，通常体积会较大，例如：1×8光分路器由7个1×2单元熔接而成，封装尺寸通常为100×80×9mm。
两种器件性能的比较
1、工作波长
平面波导型光分路器对工作波长不敏感，也就是说不同波长的光其插入损耗很接近，通常工作波长达到1260~1650nm，覆盖了现阶段各种PON标准所需要的所有可能使用的波长以及各种测试监控设备所需要的波。
拉锥型光分路器，由于拉锥过程产生的光纤模场的变化，需要根据需要调整工艺监控工作窗口，根据需要可将工作波长调整到1310nm，1490nm，1550nm等工作波长（俗称工作窗口）。
通常单窗口和双窗口的器件工艺控制较成熟，三窗口工艺较复杂。
工艺控制不好的情况下，随着工作时间延长和温度的不断变化，插入损耗会发生变化。
2、分光均匀性
平面波导器件的分光比由设计掩膜版时决定的。
目前常用的器件分光比都是均匀的。
由于半导体工艺的一致性高，器件通道的均匀性非常好。
可以保证输出光的大小一致性好。
拉锥型分路器的分光比可根据需要现场控制，如果要求1×N均分器件，则用N-1个均分1×2组合而成。
因为每个1×2器件不可能做到完全均分，所以串接而成的1×N器件最终的各通道输出光不均匀性被乘积放大，级数越多，均匀性越差。
如果要求均匀性好，需要经过精确计算配对。
拉锥型分路器分光比可变是此器件的最大优势。
有时，由于用户数量和距离的不一致性，需要对不同线路的光功率进行分配，需要不同分光比的器件，由于平面波导器件不能随时变化分光比，只能采用拉锥型分路器。
图5中，是两种1×8器件用1270~1600nm宽带光源扫描测试的插入损耗，浅色的PLC器件，深色的是拉锥型分路器，其中每一条曲线是某一通道的插入损耗扫描图。
从图中可以看出，PLC的8个通道的损耗随着波长的变化很小，通道的均匀性也很好；拉锥型的分路器随着波长的变化损耗变化很大，只要1310和1490附近损耗较小，同时，图5，1×8 PLC与FBT测试比较均匀性较差。
3、温度相关性TDL（Temperature Dependent Loss）
平面波导器件工作温度在-40~+85℃，插入损耗随温度变化而变化量较小；拉锥型分路器通常工作温度在-5~+75℃，插入损耗随温度变化的变化较大，特别是在低温条件下（<-10℃），插入损耗不稳定。
我们测试1×8PLC Splitter从-40~+85℃插入损耗变化量在±0.25dB，从-5~+75℃插入损耗的变化量约±0.15dB
1×8FBT Splitter从-5~+75℃插入损耗的变化量约±0.45dB
4、偏振相关损耗PDL(Polarisation Dependent Loss )
PLC偏振相关损耗很小，1×32以下通常在0.1~0.2dB。
1×2FBT PDL 在0.15dB左右，随着串接的器件越多，PDL也会叠加，1×8的将近0.45dB左右。
5、体积
PLC的器件体积很小，博创1×32的器件体积50×7×4mm,多分路拉锥的器件由于需要多个器件熔接，光纤弯曲要求最小直径>30mm，通常1×8器件直径在100×80×9mm。
在实验室测试时体积一般不会成为主要问题，但在大规模组网时，考虑到集成布网的空间，体积显得非常重要。
6、成本
PLC的主要成本主要是设备成本和材料成本（芯片和光纤阵列）。
该器件的生产设备昂贵，但这是一次性投入，随着生产规模扩大，产量越大，通道数越多，平均分摊到每个通道的成本越低。
拉锥器件成本主要是人工成本和合格率成本。
原材料成本很低（石英基板,光纤,热缩管,不锈钢管等），低分路器的成本很低，高分路器件成品率较低，高分路器件成本较高。
按目前的生产成本，PLC与三窗口拉锥分路器相比，1×8是临界点，1×16以上PLC性价比明显占优，1×4以下拉锥型分路器性价比占优。
7、可靠性
无源光网络（PON）比有源光网络（AON）的最大优势就在于无源光网络除局端和用户端外，中间线路全部是无源设备，可靠性好，运
营维护成本低。
㈠平面波导器件与拉锥型分路器比较，其可靠性占有明显优势，主要有以下三点：（1）故障点不一样：平面波导器件理论上只在芯片和两个光纤阵列之间有两个交接面存在故障点，而1×N拉锥型分路器有2N-3个故障点（N-1个单元，N-2个熔接点）。
故障点的增多，可靠性就会降低。
比如1×8拉锥器件有13个故障点，PLC器件只有两个。
㈡分光比是否变化：平面波导器件分光比由芯片决定，芯片本身不会变，同时芯片与光纤阵列耦合面是面接触，面接触很稳定，不会发生位移。
博创科技到2007年已出货20多万只各类型号器件，未发生一只分光比变化超标。
拉锥型光分路器工艺控制不好的情况下，分光比会因时间变化而发生变化。
拉锥型分路器由于节点多，光纤拉伸过程中容易发生划痕等微观缺陷，因此，其抗机械冲击、机械振动性能较差。
使用时不能剧烈撞击或跌落。
总结
综上所述，平面波导和拉锥型两种光分路器各有优缺点，拉锥型器件由于产品生产历史长，工艺比较普及，设备成本较低。
在成本方面有明显优势。
低分路情况下其技术指标与平面波导型相差不明显。
因此，低分路（1×4以下）有明显优势。
在高分路情况下，由于其成本优势不明显，加上技术指标均匀性较差，工作波长限制，以及可靠性等方面有明显劣势。
平面波导光分路器由于生产设备较贵，工艺技术水平较高，有一定的技术和资金门槛，成本相对较贵。
由于芯片制作具体大批量、规模化特点，器件的成本摊薄到每路成本，多分路器件的成本相对低，低分路相对较高。
产品性能、可靠性方面，平面波导分路器具有明显的优势。
