RCFans,China 万向节即万向接头，英文名称universal joint，是实现变角度动力传递的机件，用于需要改变传动轴线方向的位置，它是汽车驱动系统的万向传动装置的“关节”部件。
万向节与传动轴组合，称为万向节传动装置。
万向节的结构和作用有点象人体四肢上的关节，它允许被连接的零件之间的夹角在一定范围内变化。
为满足动力传递、适应转向和汽车运行时所产生的上下跳动所造成的角度变化，前驱动汽车的驱动桥，半轴与轮轴之间常用万向节相连。
但由于受轴向尺寸的限制，要求偏角又比较大，单个的万向节不能使输出轴与轴入轴的瞬时角速度相等，容易造成振动，加剧机件的损坏，产生很大的噪音，所以广泛采用各式各样的等速万向节。
在前驱动汽车上，每个半轴用两个等速万向节，靠近变速驱动桥的万向节是半轴内侧万向节，靠近车轴的是半轴外侧万向节。
在后驱动汽车上，发动机、离合器与变速器作为一个整体安装在车架上，而驱动桥通过弹性悬挂与车架连接，两者之间有一个距离，需要进行连接。
汽车运行中路面不平产生跳动，负荷变化或者两个总成安装的位差等，都会使得变速器输出轴与驱动桥主减速器输入轴之间的夹角和距离发生变化，因此在后驱动汽车的万向节传动形式都采用双万向节，就是传动轴两端各有一个万向节，其作用是使传动轴两端的夹角相等，保证输出轴与轴入轴的瞬时角速度始终相等。
下面我们将通过万向传动装置教程深入了解一下各部件构造及其作用，恶补一下！相关链接SWC型整体叉头十字轴式万向联联轴器SWC-BH型标准伸缩焊接式万向联轴器SWC-DH型短伸缩焊接式万向联轴器SWC-WF型无伸缩法兰式万向联轴器SWC-WD轴器SWC-CH型单伸缩焊接式联轴器SWC-WH无伸缩焊接式联轴器SWC-BF型标准伸缩法兰式联轴器万向节SWP型剖分轴承座十字轴式万向联联轴器SWP-A型有伸缩单型万向联轴器SWP-B型有伸缩短型万向联轴器SWP-C型无伸缩短型万向联轴器SWP-D器SWP-E型有伸缩法兰长型万向联轴器SWP-F型大伸缩单型万向联轴器SWP-G型有伸缩超短型万向联轴器联轴器1．概述在汽车传动系及其它系统中，为了实现一些轴线相交或相对位置经常变化的转轴之间的动力传递，必须采用万向传动装置。

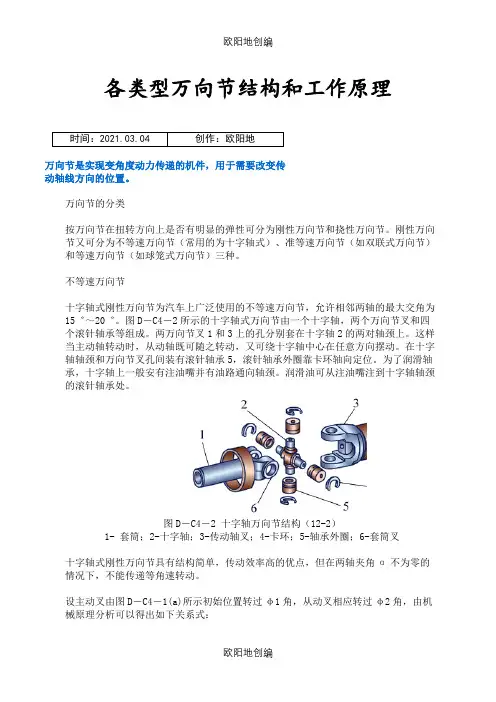

各类型万向节结构和工作原理时间：2021.03.04 创作：欧阳地万向节是实现变角度动力传递的机件，用于需要改变传动轴线方向的位置。
万向节的分类按万向节在扭转方向上是否有明显的弹性可分为刚性万向节和挠性万向节。
刚性万向节又可分为不等速万向节（常用的为十字轴式）、准等速万向节（如双联式万向节）和等速万向节（如球笼式万向节）三种。
不等速万向节十字轴式刚性万向节为汽车上广泛使用的不等速万向节，允许相邻两轴的最大交角为15゜～20゜。
图D－C4－2所示的十字轴式万向节由一个十字轴，两个万向节叉和四个滚针轴承等组成。
两万向节叉1和3上的孔分别套在十字轴2的两对轴颈上。
这样当主动轴转动时，从动轴既可随之转动，又可绕十字轴中心在任意方向摆动。
在十字轴轴颈和万向节叉孔间装有滚针轴承5，滚针轴承外圈靠卡环轴向定位。
为了润滑轴承，十字轴上一般安有注油嘴并有油路通向轴颈。
润滑油可从注油嘴注到十字轴轴颈的滚针轴承处。
图D－C4－2 十字轴万向节结构（12-2）1- 套筒；2-十字轴；3-传动轴叉；4-卡环；5-轴承外圈；6-套筒叉十字轴式刚性万向节具有结构简单，传动效率高的优点，但在两轴夹角α不为零的情况下，不能传递等角速转动。
设主动叉由图D－C4－1(a)所示初始位置转过φ1角，从动叉相应转过φ2角，由机械原理分析可以得出如下关系式：tgφ1=tgφ2·cosα图D－C4－3 十字轴式刚性万向节示意图以主动叉转角φ1为横坐标，主动叉转角和从动叉转角之差φ1－φ2为纵坐标，可以画出φ1－φ2随φ1变化曲线图（见图D－C4－1(b)，图中画出了α＝10゜，α＝20゜，α＝30゜的情况）。
从这张图可以看出：图D－C4－4 十字轴刚性万向节不等速特性曲线如果主动叉匀速转了180゜，那么从动叉就经历了：比主动叉转得快→比主动叉转得慢→又比主动叉转得快这样一个过程。
但总起来讲，当主动叉转过90゜时，从动叉也转过90゜；当主动叉转过180゜时，从动叉也转过180゜。
各类型万向节结构和工作原理-标准化文件发布号：（9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII各类型万向节结构和工作原理万向节是实现变角度动力传递的机件，用于需要改变传动轴线方向的位置。
万向节的分类按万向节在扭转方向上是否有明显的弹性可分为刚性万向节和挠性万向节。
刚性万向节又可分为不等速万向节（常用的为十字轴式）、准等速万向节（如双联式万向节）和等速万向节（如球笼式万向节）三种。
不等速万向节十字轴式刚性万向节为汽车上广泛使用的不等速万向节，允许相邻两轴的最大交角为15゜～20゜。
图D－C4－2所示的十字轴式万向节由一个十字轴，两个万向节叉和四个滚针轴承等组成。
两万向节叉1和3上的孔分别套在十字轴2的两对轴颈上。
这样当主动轴转动时，从动轴既可随之转动，又可绕十字轴中心在任意方向摆动。
在十字轴轴颈和万向节叉孔间装有滚针轴承5，滚针轴承外圈靠卡环轴向定位。
为了润滑轴承，十字轴上一般安有注油嘴并有油路通向轴颈。
润滑油可从注油嘴注到十字轴轴颈的滚针轴承处。
图D－C4－2 十字轴万向节结构（12-2）1- 套筒；2-十字轴；3-传动轴叉；4-卡环；5-轴承外圈；6-套筒叉十字轴式刚性万向节具有结构简单，传动效率高的优点，但在两轴夹角α不为零的情况下，不能传递等角速转动。
设主动叉由图D－C4－1(a)所示初始位置转过φ1角，从动叉相应转过φ2角，由机械原理分析可以得出如下关系式：tgφ1=tgφ2·cosα图D－C4－3 十字轴式刚性万向节示意图以主动叉转角φ1为横坐标，主动叉转角和从动叉转角之差φ1－φ2为纵坐标，可以画出φ1－φ2随φ1变化曲线图（见图D－C4－1(b)，图中画出了α＝10゜，α＝20゜，α＝30゜的情况）。
从这张图可以看出：图D－C4－4 十字轴刚性万向节不等速特性曲线如果主动叉匀速转了180゜，那么从动叉就经历了：比主动叉转得快→比主动叉转得慢→又比主动叉转得快这样一个过程。

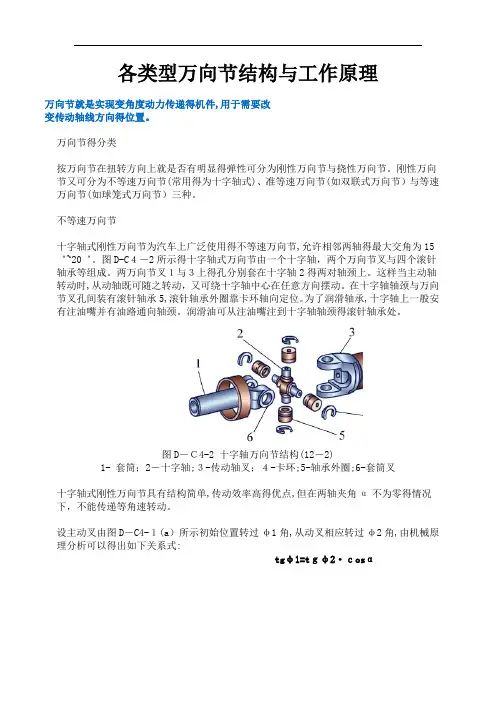

各类型万向节结构与工作原理万向节就是实现变角度动力传递得机件,用于需要改变传动轴线方向得位置。
万向节得分类按万向节在扭转方向上就是否有明显得弹性可分为刚性万向节与挠性万向节。
刚性万向节又可分为不等速万向节(常用得为十字轴式)、准等速万向节(如双联式万向节）与等速万向节(如球笼式万向节）三种。
不等速万向节十字轴式刚性万向节为汽车上广泛使用得不等速万向节,允许相邻两轴得最大交角为15゜~20゜。
图D-C４－2所示得十字轴式万向节由一个十字轴，两个万向节叉与四个滚针轴承等组成。
两万向节叉１与３上得孔分别套在十字轴2得两对轴颈上。
这样当主动轴转动时,从动轴既可随之转动，又可绕十字轴中心在任意方向摆动。
在十字轴轴颈与万向节叉孔间装有滚针轴承5,滚针轴承外圈靠卡环轴向定位。
为了润滑轴承,十字轴上一般安有注油嘴并有油路通向轴颈。
润滑油可从注油嘴注到十字轴轴颈得滚针轴承处。
图D－Ｃ4-2 十字轴万向节结构(12－2)1- 套筒；2－十字轴;３-传动轴叉；４-卡环;5-轴承外圈;6-套筒叉十字轴式刚性万向节具有结构简单,传动效率高得优点,但在两轴夹角α不为零得情况下，不能传递等角速转动。
设主动叉由图D－C4-１(a）所示初始位置转过φ1角,从动叉相应转过φ2角,由机械原理分析可以得出如下关系式:tgφ1=tｇφ2·ｃosα图D-C4-3 十字轴式刚性万向节示意图以主动叉转角φ１为横坐标,主动叉转角与从动叉转角之差φ１-φ2为纵坐标,可以画出φ1-φ２随φ1变化曲线图(见图Ｄ－C4－1(b),图中画出了α=1０゜,α=2０゜，α=３0゜得情况)。
从这张图可以瞧出:图D-C４－４十字轴刚性万向节不等速特性曲线如果主动叉匀速转了180゜,那么从动叉就经历了：比主动叉转得快→比主动叉转得慢→又比主动叉转得快这样一个过程。
但总起来讲,当主动叉转过9０゜时，从动叉也转过90゜;当主动叉转过１８0゜时，从动叉也转过1８0゜。
