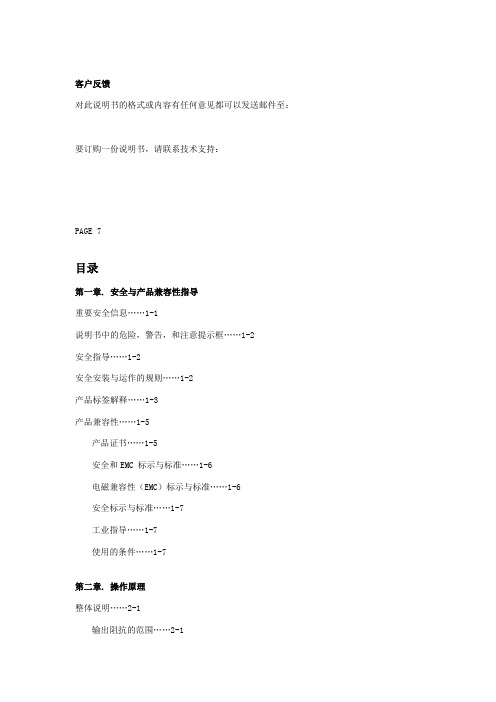

客户反馈对此说明书的格式或内容有任何意见都可以发送邮件至：要订购一份说明书，请联系技术支持：PAGE 7目录第一章. 安全与产品兼容性指导重要安全信息……1-1说明书中的危险，警告，和注意提示框……1-2安全指导……1-2安全安装与运作的规则……1-2产品标签解释……1-3产品兼容性……1-5产品证书……1-5安全和EMC 标示与标准……1-6电磁兼容性（EMC）标示与标准……1-6安全标示与标准……1-7工业指导……1-7使用的条件……1-7第二章. 操作原理整体说明……2-1输出阻抗的范围……2-1输出调节……2-1接口……2-1微处理器的优点……2-2显示……2-2抑弧特性……2-2运作原理……2-2输入……2-3家务管理式供应……2-3转向器……2-3输出……2-3输出范围……2-3逻辑控制……2-4远程接口……2-4第三章. 产品规格功能规格……3-1物理规格……3-3尺寸工程图……3-5电气规格……3-6环境规格……3-12冷却规格……3-13PAGE 8第四章. 通信接口用户接口……4-1连接器……4-1信号……4-3模拟信号……4-3数字信号……4-3引脚说明……4-3接触器互锁端口……4-10接触器互锁端口连接器……4-10接触器互锁线缆要求……4-11接触器互锁端口引脚描述……4-12被动显示面板……4-14显示……4-14LEDs……4-15主动前面板/Pinnacle 远程面板……4-16连接到远程主动面板……4-16面板的理解……4-18控制按键……4-18输出显示画面……4-18软键……4-18修改旋钮……4-19调节按钮……4-19开关按钮和LED指示灯……4-19放电LED指示灯……4-19控制面板界面……4-19输出功率按钮……4-20控制按钮……4-20调节按钮……4-21双线输出显示画面……4-21软键……4-22修改旋钮……4-22控制面板的控制……4-22菜单选项的理解……4-23使用服务功能……4-25确认服务类型错误……4-26确认服务类型统计……4-26确认总能量输出……4-26确认总的空闲时间……4-26确认错误的数量……4-26确认循环的数量……4-27检查你的装置……4-27观察从属装置的地址……4-27确认你的错误主/从系统……4-28确认你的硬件结构……4-28确认你的软件逻辑……4-29PAGE 9确认你的ROM……4-29确认你的软件版本……4-29使用供应功能……4-29设定AE总线的终止时间……4-30设定供应参数……4-30设定面板模式……4-30选择远程或者本地模式…4-30选择一个上锁编码……4-31选择Clicks的数量……4-31设定程序源……4-31使用进程功能……4-32监视你的进程……4-32设定并观察主/从系统诊断建立一个最小的进程电压……4-34设定一个超出设定点的计时器……4-34修改靶材功能……4-35设定进程极限……4-36设定一个电压跳脱的极限…… 4-37设定一个输出电压的最大极限……4-38设定一个输出电流的最大极限……4-38设定一个输出功率的最大极限……4-38设定放电的处理……4-39设定放电电压的Trip水平……4-39设定放电特征……4-39设定放电计数极限……4-40观察放电密度……4-40修改放电密度窗口的长度……4-41设定放电统计持续期间窗口……4-41设定放电的次数……4-42预定义放电处理……4-42启用放电处理……4-43设定控制参数……4-44设定处方……4-44设定波动水平……4-45使用靶材条件循环（TCC）……4-46启用靶材条件循环（TCC）……4-46设定靶材条件循环（TCC）计时器……4-46设定焦耳模式……4-47设定焦耳设定点……4-47设定焦耳起始点……4-47设定上升坡度……4-48标准系列（闪存）端口……4-49标准系列端口描述……4-49传送参数……4-50AE总线（主）端口……4-50AE总线（主）连接器和引脚描述……4-51 AE总线传送参数……4-51PAGE 10设定装置的网络地址……4-52按钮的类型和设置……4-52外部DIPs……4-54内部DIPs……4-55最小开关……4-56可能的网络地址的按键设定……4-57设定Baud速率和通信模式……4-58AE总线（主）通信……4-59AE总线协议……4-59AE总线头字节……4-59AE总线命令数字字节……4-60AE总线选项长度字节……4-60AE总线数据字节……4-60AE总线检查加总字节……4-61创建一个理想的通信交易…4-62T0:主传送信息包……4-62T1:单元核实主传送包……4-62T2:单元传送到主机的响应……4-63T3:主机获得响应单元……4-63AE总线通信交易实例……4-64AE总线命令……4-64AE总线命令状态响应（CSR）代码……4-64 AE总线命令设定……4-66命令序列事例……4-108单元解说……4-111第五章. 安装，建立，和运作装置的安装前准备……5-1安装空间需求……5-1冷却需求……5-1陈列柜涉及……5-2安装需求……5-6打开装置的包装……5-6装置的安装……5-6接地……5-7连接接触器Intlk端口……5-8连接一个远程被动面板……5-9连接一个Pinnacle远程主动面板……5-9连接到标准系列端口……5-9连接系列（主）端口控制……5-9连接用户端口控制……5-10连接输入电源……5-10输入电源线缆需求……5-14 Ring-Lug输入连接器……5-105 终端输入连接器……5-12连接输出电源……5-13PAGE 11三终端，多接触可插入式连接器（标准）……5-13连接放电连接性能…….5-23连接主/从运作……5-24主从运作的理解…….5-24主/从主卡接口……5-24构建一个主/从系统……5-25主/从结构事例……5-27后部面板图纸……5-2装置的运作……5-29普通运作……5-29放电处理的理解……5-31电压放电（V-Arc）的跳脱水平……5-32TCC算法启用……5-32靶材类型：金属……5-33靶材类型：非金属……5-33靶材类型：Custom…….5-33放电检测延迟时间……5-34放电关闭时间……5-36放电极限响应……5-38放电链接运作……5-39Pinnacle总线错误的理解……5-39总线错误的类型……5-39如果10毫秒总线错误连续地发生……5-39主/从系统运作……5-40主/从输入开/关结合……5-41监视主/从系统……5-43清除主/从系统中的错误……5-43第六章. 故障处理和全球服务在打电话给AE全球服务之前……6-1首先确认……6-1确认电源关……6-1确认电源开……6-1确认如果输出不开启……6-3帮助代码问题解决表……6-4被动显示面板代码……6-6LED故障处理表……6-7清除错误代码……6-8错误代码故障处理表……6-8主/从错误向量从状态高字节……6-22从状态低字节……6-22个人卡状态……6-23联系AE全球服务……6-24先进能量世界总部，24*7技术支持……6-24及其返修……6-24PAGE 13图片清单……PAGE 15表格清单……PAGE 25总体描述AE系列直流电源提供了直流电源方面最大的优势。

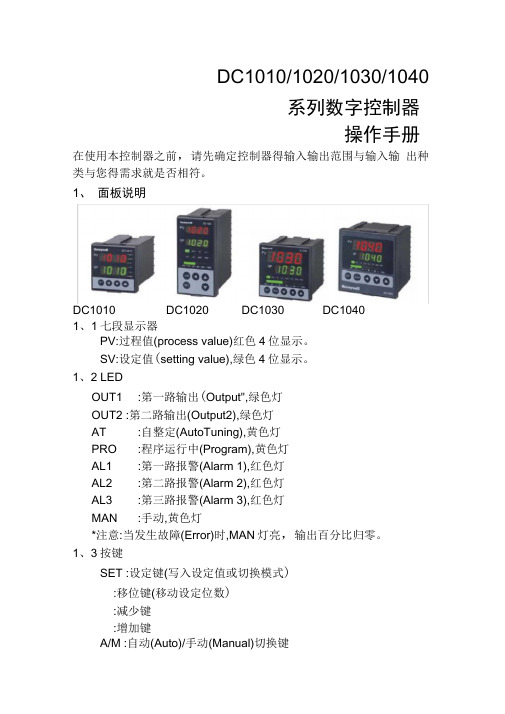

DC1010/1020/1030/1040系列数字控制器操作手册在使用本控制器之前，请先确定控制器得输入输出范围与输入输出种类与您得需求就是否相符。
1、面板说明DC1010 DC1020 DC1030 DC10401、1七段显示器PV:过程值(process value)红色4位显示。
SV:设定值(setting value),绿色4位显示。
1、2 LEDOUT1 :第一路输出(Output",绿色灯OUT2 :第二路输出(Output2),绿色灯AT :自整定(AutoTuning),黄色灯PRO :程序运行中(Program),黄色灯AL1 :第一路报警(Alarm 1),红色灯AL2 :第二路报警(Alarm 2),红色灯AL3 :第三路报警(Alarm 3),红色灯MAN :手动,黄色灯*注意:当发生故障(Error)时,MAN灯亮，输出百分比归零。
1、3按键SET :设定键(写入设定值或切换模式):移位键(移动设定位数):减少键:增加键A/M :自动(Auto)/手动(Manual)切换键2、自整定功能(AutoTuning)2、1 将AT(在User Leve中)设定为YES,启动自整定功能'键持续5秒2、2 ATVL:自整定偏移量（AUTO Tuning offset Vaiue ）SV 减ATVL 为自整定设定点，设定ATVL 可以避免自整定时，因PV 值振荡而超过设定点（Overshoot ）、3、故障信息1 n IE 主控制传感器开路（INP1） AdLFA/D 转换器故障冷端补偿故障i n 己E子控制传感器开路（INP2）UU 1 PV 值超过 USPL(INP1)□rnrn 1 PV 值低于 LSPL(INP1)_ UUUE _ 子控制输入信号超过上限（INP2）nnn己 子控制输入信号低于下限 （INP2）i-PI □内存（RAM ）故障 i nt — 接口故障RUEF自整定失败 注意:当有“ * ”标记得故障发生时，请与供应商联系4、操作流程(1):按“ SET 键。
DC1000系列通用调节器简要说明书（中文版）HONEYWELL 你值得信赖的合作伙伴注意：使用本手册前，请检查量程，输入，输出是否符合您的要求。
1、面板说明DC1010 DC1020 DC1030 DC10401.1 显示说明PV：过程值（process value）,四位显示（红色）SV：设定值（ Set Point ）,四位显示（绿色）1.2 LED指示灯说明OUT1：第一路输出（OUTPUT1）,绿色灯OUT2：第二路输出（OUTPUT2）,绿色灯AT ：自整定,黄色灯PRO ：程序运行中,黄色灯AL1 ：第一路报警（ALARM1）,红色灯AL2 ：第二路报警（ALARM2）,红色灯AL3 ：第三路报警（ALARM3）,红色灯MAN ：手动控制，黄色灯。
（DC1010无此功能）1.3 按键SET ：设定键（写入设定值或切换模式）：移位键（移动设定位数）：减少键：增加键A/M ：自动（Auto）/手动（Manual）切换键HONEYWELL 你值得信赖的合作伙伴122、 自整定功能（AutoTuning ）2.1 将AT 设置为“YES ”，启动自整定功能 2.2 自整定完成后，PID 参数将被自动设定 2.3 ATVL=自整定偏移量，由SP 值推导出来 （它在自整定时，可防止振荡超过设定点）2.4 自整定点失败3、 故障信息（注意）当有“*”标记的故障发生时，控制器需要返修。
主控制传感器开路（INP1） A/D 转换器故障 冷端补偿故障子控制传感器开路（INP2） PV 值超过 USPL （INP1） PV 值低于 LSPL （INP1） 子控制输入信号超过上限（INP2） 子控制输入信号低于下限（INP2） 内存（RAM ）故障接口故障自整定失败4.操作流程各阶层进出及参数锁定●进入LEVEL2中设定LCK参数HONEYWELL 你值得信赖的合作伙伴3HONEYWELL 你值得信赖的合作伙伴 44.1.1 按移位键( ◄ )改变参数。
DC1010/1020/1030/1040系列数字控制器操作手册在使用本控制器之前，请先确定控制器的输入输出范围和输入输出种类与您的需求是否相符。
1、面板说明DC1010DC1020DC1030DC10401.1七段显示器PV：过程值（process value）,红色4位显示。
SV：设定值（setting value）,绿色4位显示。
1.2LEDOUT1：第一路输出（Output1）,绿色灯OUT2：第二路输出（Output2）,绿色灯AT：自整定（AutoTuning）,黄色灯PRO：程序运行中（Program）,黄色灯AL1：第一路报警（Alarm1）,红色灯AL2：第二路报警（Alarm2）,红色灯AL3：第三路报警（Alarm3）,红色灯MAN：手动，黄色灯*注意:当发生故障（Error）时，MAN灯亮，输出百分比归零。
1.3按键SET：设定键（写入设定值或切换模式）：移位键（移动设定位数）：减少键：增加键A/M：自动（Auto）/手动（Manual）切换键2、自整定功能（AutoTuning）2.1将AT（在User Leve中）设定为YES，启动自整定功能2.2ATVL：自整定偏移量（AUTO Tuning offset Vaiue）SV减ATVL为自整定设定点，设定ATVL可以避免自整定时，因PV值振荡而超过设定点（Overshoot）.3、故障信息注意：当有“*”标记的故障发生时，请与供应商联系。
4、操作流程（1）：按“SET”键。
（2）：按“SET”键持续5秒（3）：当LCK=‘1111’时，按“SET”键和‘5秒。
（4）：当LCK=‘0000’时，按“SET”键和‘’键持续5秒。
1.1Level14.1.1)改变参数。
按下移位键,第一位数开始闪烁。
按增加键（）对此数值作增加或减少，再按移位键到第二位数，当所有数值设定好后，按SET 键完成数值设定。
4.1.2SET 键也有转换模式的功能，按下SET 键会显示下一种模式。
霍尼韦尔DC1040中文说明书关键信息项1、产品名称：霍尼韦尔 DC10402、产品用途：＿___________________________3、产品规格：＿___________________________4、操作指南：＿___________________________5、注意事项：＿___________________________6、维护与保养：＿___________________________7、售后服务：＿___________________________1、产品概述11 霍尼韦尔 DC1040 是一款具有先进功能和性能的具体类型设备。
12 其设计旨在满足具体需求，为用户提供高效、便捷和可靠的使用体验。
2、产品规格21 外观尺寸：详细尺寸描述22 重量：具体重量23 材质：材质说明24 颜色：颜色选项3、功能特点31 列举主要功能 132 列举主要功能 233 列举主要功能 34、操作指南41 开机与关机411 按下具体按钮启动设备。
412 长按特定按钮关闭设备。
42 功能设置421 进入设置菜单的方法。
422 各项设置的参数说明和调整方法。
43 操作模式选择431 介绍不同的操作模式及其适用场景。
432 切换操作模式的步骤。
5、注意事项51 安全使用511 避免在危险环境中使用。
512 遵循相关安全规定操作设备。
52 使用限制521 不得超过规定的使用范围。
522 避免错误的使用方式。
6、维护与保养61 日常清洁611 使用合适的清洁工具和方法清洁设备表面。
612 避免使用有损设备的清洁剂。
62 定期检查621 按照规定的时间间隔检查设备的关键部件。
622 检查的项目和标准。
63 部件更换631 当部件出现故障或达到使用寿命时，及时更换。
632 介绍更换部件的步骤和注意事项。
7、售后服务71 保修期限711 明确设备的保修时长。
712 保修范围的说明。
72 售后服务渠道721 提供售后服务的联系电话和邮箱。
霍尼韦尔DC1040中文说明书MindCub3r一v1p0霍尼韦尔DC1040中文说明书MindCub3r一v1p0首部本说明书将详细介绍霍尼韦尔DC1040仪器的操作及使用方法，以及MindCub3r一v1p0的相关信息。
请仔细阅读并按照说明书的指导使用设备。
1. 产品介绍霍尼韦尔DC1040是一款先进的控制器，用于监测和调节各种工业过程中的温度、压力、流量等参数。
它具有高精度、可靠性强以及简单易用的特点。
MindCub3r一v1p0是一款基于霍尼韦尔DC1040的控制模块，专门用于魔方机器人的操作。
它能够通过灵活的控制算法实现魔方自动还原功能，为魔方爱好者提供了全新的体验。
2. 功能特点2.1 霍尼韦尔DC1040- 温度控制：可以实时监测和调节温度，保证工业过程的稳定性。
- 压力控制：可以根据设定值调整压力，满足不同工艺要求。
- 流量控制：能够精确测量和控制流量，提高生产效率。
- 高精度：精度可达0.1%，满足工业生产的要求。
- 易操作：具备直观的操作界面和简单的参数设置，简化了用户的操作流程。
2.2 MindCub3r一v1p0- 自动还原：通过先进的算法和灵活的控制，实现魔方的自动还原功能。
- 多功能：支持多种魔方解法，满足不同用户的需求。
- 可编程：用户可以根据个人喜好编写自定义程序，实现魔方机器人的个性化操作。
- 语音提示：配备语音提示功能，方便用户了解魔方还原的进度。
- 易扩展：模块化设计，支持扩展功能的添加，提供了更多的玩法选择。
3. 使用方法3.1 霍尼韦尔DC1040- 通过安装操作人员界面，连接设备并打开电源。
- 进入主菜单，根据需要选择温度控制、压力控制或流量控制等操作模式。
- 根据工艺要求，设置相关参数，如温度设定值、压力设定值等。
- 进行监测和调节，观察仪表显示的数值，并根据需要进行微调。
- 操作完成后，关闭电源，注意安全操作。
3.2 MindCub3r一v1p0- 把MindCub3r一v1p0模块连接到霍尼韦尔DC1040控制器上。
DC1000系列通用调节器简要说明书（中文版）HONEYWELL 你值得信赖的合作伙伴注意：使用本手册前，请检查量程，输入，输出是否符合您的要求。
1、面板说明DC1010 DC1020 DC1030 DC10401.1 显示说明PV：过程值（process value）,四位显示（红色）SV：设定值（ Set Point ）,四位显示（绿色）1.2 LED指示灯说明OUT1：第一路输出（OUTPUT1）,绿色灯OUT2：第二路输出（OUTPUT2）,绿色灯AT ：自整定,黄色灯PRO ：程序运行中,黄色灯AL1 ：第一路报警（ALARM1）,红色灯AL2 ：第二路报警（ALARM2）,红色灯AL3 ：第三路报警（ALARM3）,红色灯MAN ：手动控制，黄色灯。
（DC1010无此功能）1.3 按键SET ：设定键（写入设定值或切换模式）：移位键（移动设定位数）：减少键：增加键A/M ：自动（Auto）/手动（Manual）切换键HONEYWELL 你值得信赖的合作伙伴122、 自整定功能（AutoTuning ）2.1 将AT 设置为“YES ”，启动自整定功能 2.2 自整定完成后，PID 参数将被自动设定 2.3 ATVL=自整定偏移量，由SP 值推导出来 （它在自整定时，可防止振荡超过设定点）2.4 自整定点失败3、 故障信息（注意）当有“*”标记的故障发生时，控制器需要返修。
主控制传感器开路（INP1） A/D 转换器故障 冷端补偿故障子控制传感器开路（INP2） PV 值超过 USPL （INP1） PV 值低于 LSPL （INP1） 子控制输入信号超过上限（INP2） 子控制输入信号低于下限（INP2） 内存（RAM ）故障接口故障自整定失败4.操作流程各阶层进出及参数锁定●进入LEVEL2中设定LCK参数HONEYWELL 你值得信赖的合作伙伴3HONEYWELL 你值得信赖的合作伙伴 44.1.1 按移位键( ◄ )改变参数。
林肯DC1000焊机中文说明书IDEALARC DC-1000 IM420-A配合以下代码的机器使用：9919-9925 和10293注意安全，重在自己林肯电弧焊接和切割设备是以安全第一为准则进行设计和制造的。
但是，正确安装和操作更有利于保障您的人身安全。
禁止在没有通读此手册和所包含的安全规章情况下安装，使用或维修此设备。
更重要的是，客户在进行上述操作之前应考虑得当。
1安全！警告请确保所有的安装，操作，维护以及修理过程均由合格人员执行。
1.h. 为了防止烫伤，当发动机仍然热时严禁打开散热器压力盖！内燃机类设备1.a.在排除故障和维修前，应关闭发动机，除非维修工作需要它运转。
1.b.在开放，通风良好的地方操作发动机，或者将废气排到室外。
1.c.禁止在焊接电弧附近或当发动机运转时添加燃料。
在添加燃料前应使发动机停止转动并使其冷却，防止溅出的燃料挥发与热态的发动机部件接触而燃烧。
若燃料溅出，需擦净后才能启动发动机。
1.d.应使所有设备的安全防护罩，盖子和装置在适当位置并检修正常。
当起动，使用或维修设备时，手，头发，衣物和工具应远离V型皮带，齿轮，风扇和所有其它运动部件。
1.e.有些情况，需要拆除防护罩进行必要的维修。
切记只有在必要时才能拆下防护罩并且当维修结束后请迅速将其复原。
在运动部件附近工作时要格外小心。
1.f.禁止用手接近风扇。
当发动机工作时，禁止不顾调速器或空转轮而强行推动节气阀控制杆。
1.g.在维修时，当转动发动机或焊接电源时，为了防止意外起动汽油发电机，请断开火花塞接线，点火分配器顶盖或电磁发动机接线及其它。
电磁场对人体有害2.a.流过任何导体的电流会产生电磁场(EMF) 。
焊接电流在焊接电缆和焊机附近将产生EMF。
2.b. 在EMF区内心脏起搏器会受到干扰，带有心脏起搏器的焊工在焊接前应向医生咨询。
2.c.在焊接时暴露于EMF区情况下将对身体健康产生其它未知影响。
2.d. 所有焊工需执行下述步骤以减小焊接回路EMF区的暴露程度。
