i2c协议以及其相关bug分析总结

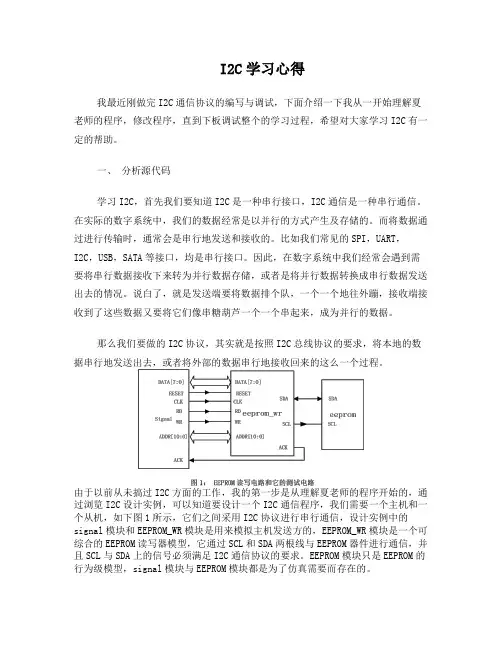

I2C学习心得我最近刚做完I2C通信协议的编写与调试，下面介绍一下我从一开始理解夏老师的程序，修改程序，直到下板调试整个的学习过程，希望对大家学习I2C有一定的帮助。

一、分析源代码学习I2C，首先我们要知道I2C是一种串行接口，I2C通信是一种串行通信。

在实际的数字系统中，我们的数据经常是以并行的方式产生及存储的。

而将数据通过进行传输时，通常会是串行地发送和接收的。

比如我们常见的SPI，UART，I2C，USB，SATA等接口，均是串行接口。

因此，在数字系统中我们经常会遇到需要将串行数据接收下来转为并行数据存储，或者是将并行数据转换成串行数据发送出去的情况。

说白了，就是发送端要将数据排个队，一个一个地往外蹦，接收端接收到了这些数据又要将它们像串糖葫芦一个一个串起来，成为并行的数据。

那么我们要做的I2C协议，其实就是按照I2C总线协议的要求，将本地的数据串行地发送出去，或者将外部的数据串行地接收回来的这么一个过程。

由于以前从未搞过I2C方面的工作，我的第一步是从理解夏老师的程序开始的，通过浏览I2C设计实例，可以知道要设计一个I2C通信程序，我们需要一个主机和一个从机，如下图1所示，它们之间采用I2C协议进行串行通信，设计实例中的signal模块和EEPROM_WR模块是用来模拟主机发送方的，EEPROM_WR模块是一个可综合的EEPROM读写器模型，它通过SCL和SDA两根线与EEPROM器件进行通信，并且SCL与SDA上的信号必须满足I2C通信协议的要求。

EEPROM模块只是EEPROM的行为级模型，signal模块与EEPROM模块都是为了仿真需要而存在的。

先简单的介绍一下I2C总线特征。

只有在总线处于“非忙”状态时，才能开始数据传输。

在数据传输期间，只要时钟线为高电平，数据线都必须保持稳定，否则数据线上的任何变化都被当作“启动”或“停止”信号。

图1是总线状态的定义。

（1）总线非忙状态（A 段）：数据线SDA 和时钟线 SCL 都保持高电平。

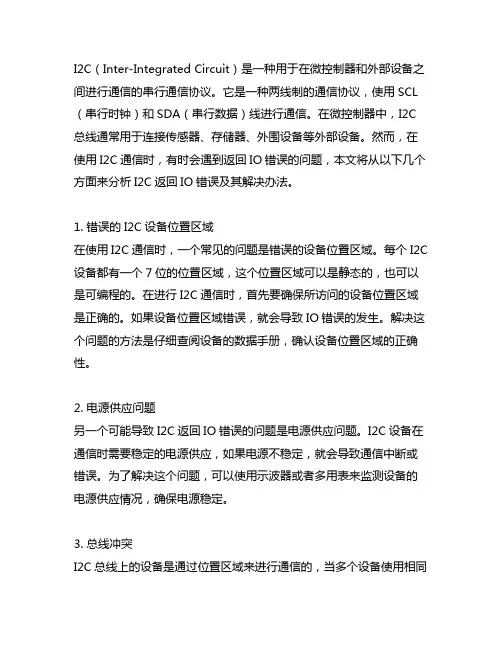

I2C（Inter-Integrated Circuit）是一种用于在微控制器和外部设备之间进行通信的串行通信协议。

它是一种两线制的通信协议，使用SCL （串行时钟）和SDA（串行数据）线进行通信。

在微控制器中，I2C 总线通常用于连接传感器、存储器、外围设备等外部设备。

然而，在使用I2C通信时，有时会遇到返回IO错误的问题，本文将从以下几个方面来分析I2C返回IO错误及其解决办法。

1. 错误的I2C设备位置区域在使用I2C通信时，一个常见的问题是错误的设备位置区域。

每个I2C 设备都有一个7位的位置区域，这个位置区域可以是静态的，也可以是可编程的。

在进行I2C通信时，首先要确保所访问的设备位置区域是正确的。

如果设备位置区域错误，就会导致IO错误的发生。

解决这个问题的方法是仔细查阅设备的数据手册，确认设备位置区域的正确性。

2. 电源供应问题另一个可能导致I2C返回IO错误的问题是电源供应问题。

I2C设备在通信时需要稳定的电源供应，如果电源不稳定，就会导致通信中断或错误。

为了解决这个问题，可以使用示波器或者多用表来监测设备的电源供应情况，确保电源稳定。

3. 总线冲突I2C总线上的设备是通过位置区域来进行通信的，当多个设备使用相同的位置区域或者占用同一总线时，就会发生总线冲突，导致IO错误的发生。

解决这个问题的方法是重新安排设备的位置区域，避免位置区域冲突，或者使用I2C总线的多主机模式来解决冲突问题。

4. 外部干扰在一些工业环境下，会有外部干扰源对I2C通信产生影响。

这些干扰源可能是电磁干扰、噪声干扰等。

为了解决这个问题，可以采取一些屏蔽措施，比如使用屏蔽电缆、屏蔽罩等来减少外部干扰。

5. 通信速率过快I2C通信的速率是可以调节的，但是如果通信速率过快，就会导致通信错误。

可以通过降低通信速率来解决这个问题，确保通信稳定。

总结I2C返回IO错误是一个常见的问题，但是通过仔细排查，可以找到并解决问题的根源。

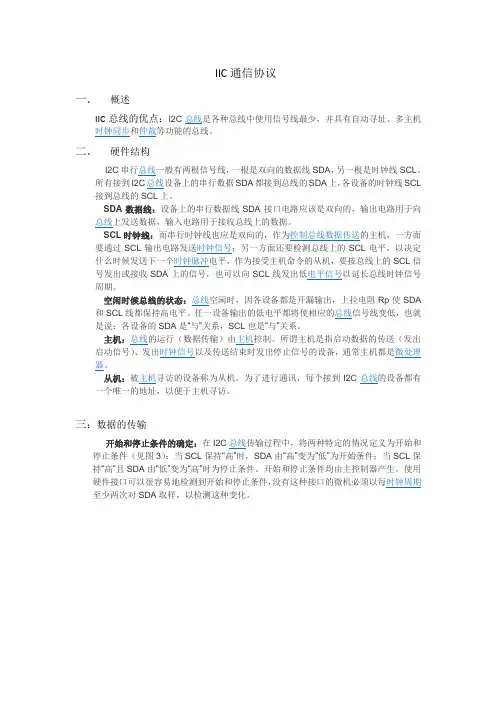

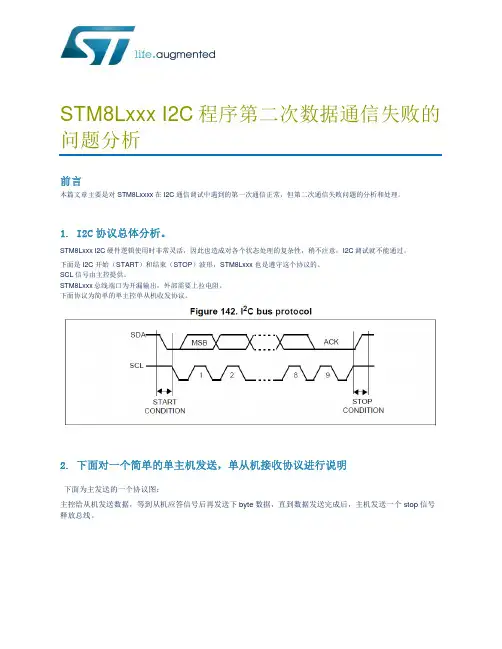

IIC通信协议一．概述二．硬件结构三：数据的传输开始和停止条件的确定：在I2C总线传输过程中，将两种特定的情况定义为开始和停止条件（见图3）：当SCL保持“高”时，SDA由“高”变为“低”为开始条件；当SCL保持“高”且SDA由“低”变为“高”时为停止条件。

开始和停止条件均由主控制器产生。

使用硬件接口可以很容易地检测到开始和停止条件，没有这种接口的微机必须以每时钟周期至少两次对SDA取样，以检测这种变化。

传输注意事项：1.SDA线上的数据在时钟“高”期间必须是稳定的，只有当SCL线上的时钟信号为低时，数据线上的“高”或“低”状态才可以改变。

因此在IIC总线上胡数据传输过程中，数据信号线SDA的变化只能发生在SCL为低电平的期间内。

从上图中可以清楚的看到这一点。

响应信号ACK宽度为1位，紧跟在8个数据位后面，所以发送1字节的数据需要9个SCL时钟脉冲。

响应时钟脉冲也是由主机产生的，主机在响应时钟脉冲期间释放SDA线，使其处在高电平(见图16—3上面的信号)。

而在响应时钟脉冲期间，接收方需要将SDA拉低，使SDA在响应时钟脉冲高电平期间保持稳定的低电平(见图16—3中间结束的信号)。

低电平用ACK表示，代表有应答；高电平用nACK表示，代表无应答。

应答信号在I2C总线的数据传输过程中起着非常重要的作用，它将决定总线及连接在总线上设备下一步的状态和动作。

一旦在应答信号上发生错误，例如接收方不按规定返回或返回不正确的应答信号，以及发送方对应答信号的误判，都将造成总线通信的失败。

2.输出到SDA线上的每个字节必须是8位，高位在前，低位在后。

每次传输的字节不受限制，但每个字节必须要有一个应答ACK。

如果一接收器件在完成其他功能（如一内部中断）前不能接收另一数据的完整字节时，它可以保持时钟线SCL为低，以促使发送器进入等待状态；当接收器准备好接受数据的其它字节并释放时钟SCL后，数据传输继续进行。

3.数据传送具有应答是必须的。

I2C总线——总结I2C总线是一种串行数据通信协议，用于连接集成电路之间进行通信。

它由Phillips公司于1982年首次提出，并在随后的几十年中得到广泛应用和发展。

I2C总线采用两根线（SDA和SCL）进行通信，具有简单、高效的特点，适用于较短距离的通信。

首先，I2C总线的架构包括两个主要组成部分：主设备和从设备。

主设备通常是微控制器或其他控制器，负责发起和控制通信。

从设备是主设备的外围设备，例如传感器、电池芯片、存储器等。

主设备通过发送信号来控制从设备，并接收从设备发送的响应信号。

在I2C通信中，数据以字节为单位传输，每个字节都包含8位。

通信的起始由主设备发起，并发送设备地址标识。

从设备必须匹配该地址才能进入通信状态。

在通信过程中，主设备发送读取或写入指令，然后发送或接收数据。

每个数据字节都由从设备发送确认信号，以确保数据的准确接收。

除了基本的读写操作，I2C总线还支持一些高级功能，例如时钟同步、主从模式切换和热插拔功能。

这些功能使得I2C总线适用于各种应用场景，包括电子设备、通信系统、工业控制和汽车电子等。

然而，尽管I2C总线具有许多优点，但也存在一些限制和挑战。

首先，I2C总线在传输速度方面不如其他通信协议（如SPI和CAN）。

其次，长距离传输可能受到电压下降、信号失真和干扰等因素的影响。

此外，I2C总线的主设备需要额外的控制逻辑和处理能力，这可能增加系统的复杂性和成本。

综上所述，I2C总线是一种非常常用和实用的串行通信协议。

它具有简单、高效的特点，适用于较短距离的设备间通信。

通过多主机配置和高级功能支持，I2C总线可以满足各种应用的需求。

然而，需要根据具体的应用场景和要求来选择合适的通信协议，以确保系统的性能和可靠性。

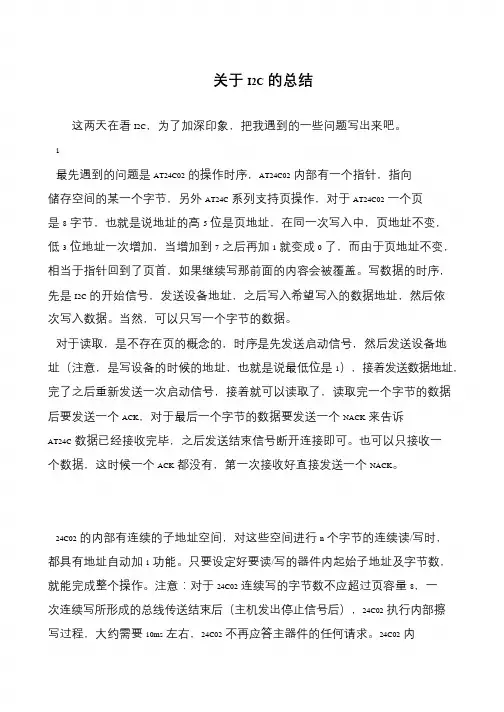

关于I2C的总结
这两天在看I2C，为了加深印象，把我遇到的一些问题写出来吧。

1
最先遇到的问题是AT24C02的操作时序，AT24C02内部有一个指针，指向
储存空间的某一个字节，另外AT24C系列支持页操作，对于AT24C02一个页
是8字节，也就是说地址的高5位是页地址，在同一次写入中，页地址不变，
低3位地址一次增加，当增加到7之后再加1就变成0了，而由于页地址不变，相当于指针回到了页首，如果继续写那前面的内容会被覆盖。

写数据的时序，
先是I2C的开始信号，发送设备地址，之后写入希望写入的数据地址，然后依
次写入数据。

当然，可以只写一个字节的数据。

对于读取，是不存在页的概念的，时序是先发送启动信号，然后发送设备地
址（注意，是写设备的时候的地址，也就是说最低位是1），接着发送数据地址，完了之后重新发送一次启动信号，接着就可以读取了，读取完一个字节的数据
后要发送一个ACK，对于最后一个字节的数据要发送一个NACK来告诉
AT24C数据已经接收完毕，之后发送结束信号断开连接即可。

也可以只接收一
个数据，这时候一个ACK都没有，第一次接收好直接发送一个NACK。

24C02的内部有连续的子地址空间，对这些空间进行n个字节的连续读/写时，都具有地址自动加1功能。

只要设定好要读/写的器件内起始子地址及字节数，
就能完成整个操作。

注意：对于24C02连续写的字节数不应超过页容量8，一
次连续写所形成的总线传送结束后（主机发出停止信号后），24C02执行内部擦写过程，大约需要10ms左右，24C02不再应答主器件的任何请求。

24C02内。

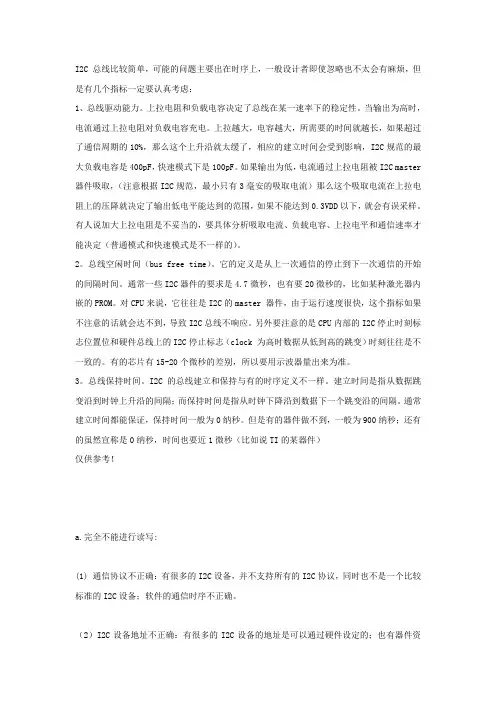

I2C 总线比较简单，可能的问题主要出在时序上，一般设计者即使忽略也不太会有麻烦，但是有几个指标一定要认真考虑：1、总线驱动能力。

上拉电阻和负载电容决定了总线在某一速率下的稳定性。

当输出为高时，电流通过上拉电阻对负载电容充电。

上拉越大，电容越大，所需要的时间就越长，如果超过了通信周期的10%，那么这个上升沿就太缓了，相应的建立时间会受到影响，I2C规范的最大负载电容是400pF，快速模式下是100pF。

如果输出为低，电流通过上拉电阻被I2C master 器件吸取，（注意根据I2C规范，最小只有3毫安的吸取电流）那么这个吸取电流在上拉电阻上的压降就决定了输出低电平能达到的范围，如果不能达到0.3VDD以下，就会有误采样。

有人说加大上拉电阻是不妥当的，要具体分析吸取电流、负载电容、上拉电平和通信速率才能决定（普通模式和快速模式是不一样的）。

2。

总线空闲时间（bus free time）。

它的定义是从上一次通信的停止到下一次通信的开始的间隔时间。

通常一些I2C器件的要求是4.7微秒，也有要20微秒的，比如某种激光器内嵌的PROM。

对CPU来说，它往往是I2C的master 器件，由于运行速度很快，这个指标如果不注意的话就会达不到，导致I2C总线不响应。

另外要注意的是CPU内部的I2C停止时刻标志位置位和硬件总线上的I2C停止标志（clock 为高时数据从低到高的跳变）时刻往往是不一致的。

有的芯片有15-20个微秒的差别，所以要用示波器量出来为准。

3。

总线保持时间。

I2C的总线建立和保持与有的时序定义不一样。

建立时间是指从数据跳变沿到时钟上升沿的间隔；而保持时间是指从时钟下降沿到数据下一个跳变沿的间隔。

通常建立时间都能保证，保持时间一般为0纳秒。

但是有的器件做不到，一般为900纳秒；还有的虽然宣称是0纳秒，时间也要近1微秒（比如说TI的某器件）仅供参考！a.完全不能进行读写:(1) 通信协议不正确：有很多的I2C设备，并不支持所有的I2C协议，同时也不是一个比较标准的I2C设备；软件的通信时序不正确。

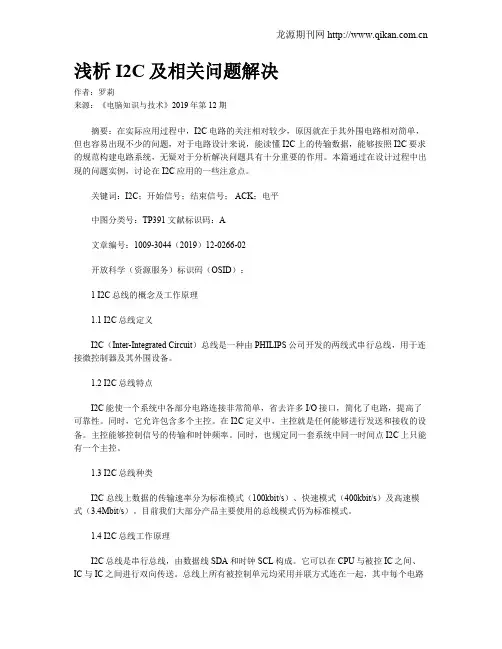

浅析I2C及相关问题解决作者：罗莉来源：《电脑知识与技术》2019年第12期摘要：在实际应用过程中，I2C电路的关注相对较少，原因就在于其外围电路相对简单，但也容易出现不少的问题，对于电路设计来说，能读懂I2C上的传输数据，能够按照I2C要求的规范构建电路系统，无疑对于分析解决问题具有十分重要的作用。

本篇通过在设计过程中出现的问题实例，讨论在I2C应用的一些注意点。

关键词：I2C；开始信号；结束信号； ACK；电平中图分类号：TP391 文献标识码：A文章编号：1009-3044（2019）12-0266-02开放科学（资源服务）标识码（OSID）：1 I2C总线的概念及工作原理1.1 I2C总线定义I2C（Inter-Integrated Circuit）总线是一种由PHILIPS公司开发的两线式串行总线，用于连接微控制器及其外围设备。

1.2 I2C总线特点I2C能使一个系统中各部分电路连接非常简单，省去许多I/O接口，简化了电路，提高了可靠性。

同时，它允许包含多个主控。

在I2C定义中，主控就是任何能够进行发送和接收的设备。

主控能够控制信号的传输和时钟频率。

同时，也规定同一套系统中同一时间点I2C上只能有一个主控。

1.3 I2C总线种类I2C 总线上数据的传输速率分为标准模式（100kbit/s）、快速模式（400kbit/s）及高速模式（3.4Mbit/s）。

目前我们大部分产品主要使用的总线模式仍为标准模式。

1.4 I2C总线工作原理I2C总线是串行总线，由数据线SDA和时钟SCL构成。

它可以在CPU与被控IC之间、IC与IC之间进行双向传送。

总线上所有被控制单元均采用并联方式连在一起，其中每个电路或者模块都有且只有一个地址。

在信息的传输过程中，并联的这些模块电路根据它所要完成的功能，既可以作为主控器（或发送器），又可以作为被控器（或接收器）。

在I2C上主控发出的控制信号一般包含地址码和数据两部分，其中地址码用来选择需要控制的模块电路，并确定控制的种类；数据则指定调整的类别及数量。

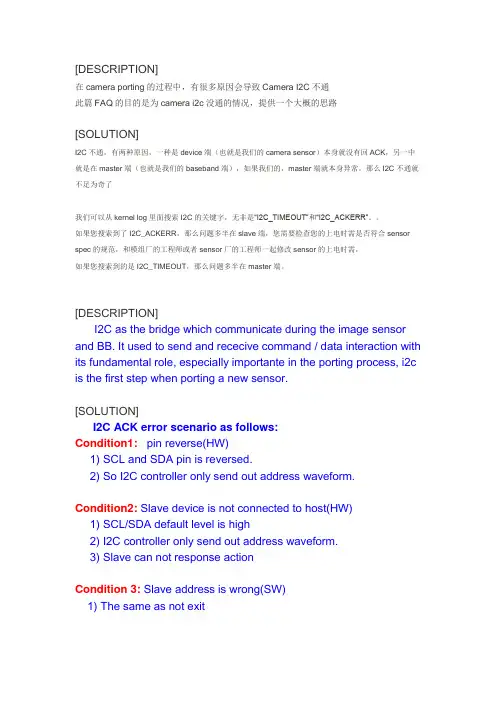

[DESCRIPTION]在camera porting的过程中，有很多原因会导致Camera I2C不通此篇FAQ的目的是为camera i2c没通的情况，提供一个大概的思路[SOLUTION]I2C不通，有两种原因，一种是device端（也就是我们的camera sensor）本身就没有回ACK，另一中就是在master端（也就是我们的baseband端），如果我们的，master端就本身异常。

那么I2C不通就不足为奇了我们可以从kernel log里面搜索I2C的关键字，无非是“I2C_TIMEOUT”和“I2C_ACKERR”。

如果您搜索到了I2C_ACKERR，那么问题多半在slave端，您需要检查您的上电时需是否符合sensor spec 的规范，和模组厂的工程师或者sensor厂的工程师一起修改sensor的上电时需，如果您搜索到的是I2C_TIMEOUT，那么问题多半在master端。

[DESCRIPTION]I2C as the bridge which communicate during the image sensor and BB. It used to send and rececive command / data interaction with its fundamental role, especially importante in the porting process, i2c is the first step when porting a new sensor.[SOLUTION]I2C ACK error scenario as follows:Condition1: pin reverse(HW)1) SCL and SDA pin is reversed.2) So I2C controller only send out address waveform.Condition2: Slave device is not connected to host(HW)1) SCL/SDA default level is high2) I2C controller only send out address waveform.3) Slave can not response actionCondition 3: Slave address is wrong(SW)1) The same as not exitCondition 4: Slave device is connected to host but not in right ststus.1) Slave is busy, can not process host date.2) Continue sending dummy data to draw back slave status3) Reset slave device.Condition 5: This case include slave is not power on1) Check the power supply of device.Conidtion 6: This case include slave is not enable1) Check if the chip select is active.Condition 7: Some special device need work in WR mode.1) need use WR mode after send the Camera ID Command. If not suit it the device will send ACK error to Baseband.client->addr|=I2C_RS_FLAG|I2C_WR_FLAG;[DESCRIPTION]在开机过程中，感觉开机的时间过长，发现是search sensor导致的。

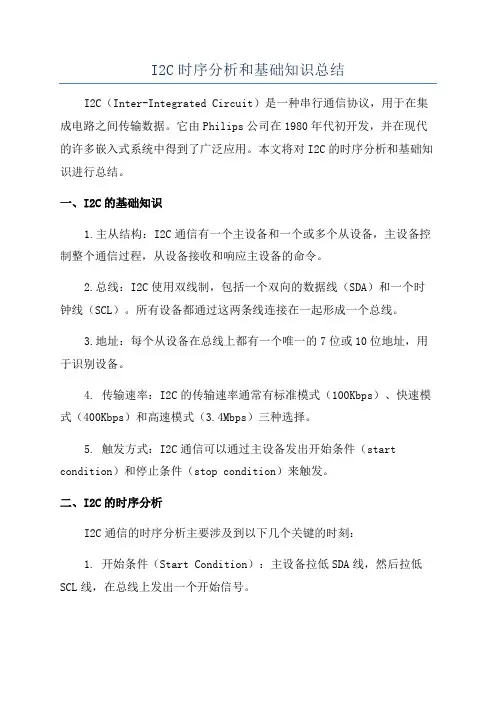

I2C时序分析和基础知识总结I2C（Inter-Integrated Circuit）是一种串行通信协议，用于在集成电路之间传输数据。

它由Philips公司在1980年代初开发，并在现代的许多嵌入式系统中得到了广泛应用。

本文将对I2C的时序分析和基础知识进行总结。

一、I2C的基础知识1.主从结构：I2C通信有一个主设备和一个或多个从设备，主设备控制整个通信过程，从设备接收和响应主设备的命令。

2.总线：I2C使用双线制，包括一个双向的数据线（SDA）和一个时钟线（SCL）。

所有设备都通过这两条线连接在一起形成一个总线。

3.地址：每个从设备在总线上都有一个唯一的7位或10位地址，用于识别设备。

4. 传输速率：I2C的传输速率通常有标准模式（100Kbps）、快速模式（400Kbps）和高速模式（3.4Mbps）三种选择。

5. 触发方式：I2C通信可以通过主设备发出开始条件（start condition）和停止条件（stop condition）来触发。

二、I2C的时序分析I2C通信的时序分析主要涉及到以下几个关键的时刻：1. 开始条件（Start Condition）：主设备拉低SDA线，然后拉低SCL线，在总线上发出一个开始信号。

2.地址传输：主设备发送从设备的地址，从设备通过检测总线上的地址匹配来判断自己是否被选中。

3.数据传输：在总线上的每个时钟周期内，数据（0或1）被传输。

4. 停止条件（Stop Condition）：主设备释放SDA线，然后拉高SCL线，在总线上发出一个停止信号。

5. 确认位（ACK bit）：在数据传输后，接收设备会发送一个ACK位，以确认接收到数据。

6. 重复启动条件（Repeated Start Condition）：主设备可以在传输过程中发出一个重复启动信号，以重新寻址或不释放总线。

对于每个操作，如读取或写入数据，都需要经历上述的流程，主设备通过时钟线控制整个通信的时序。

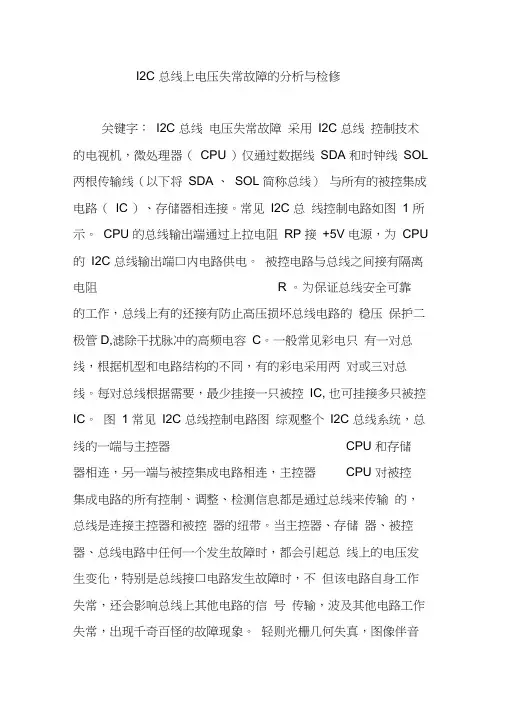

I2C 总线上电压失常故障的分析与检修关键字：I2C 总线电压失常故障采用I2C 总线控制技术的电视机，微处理器（CPU ）仅通过数据线SDA 和时钟线SOL 两根传输线（以下将SDA 、SOL 简称总线）与所有的被控集成电路（IC ）、存储器相连接。

常见I2C 总线控制电路如图 1 所示。

CPU 的总线输出端通过上拉电阻RP 接+5V 电源，为CPU 的I2C 总线输出端口内电路供电。

被控电路与总线之间接有隔离电阻R 。

为保证总线安全可靠的工作，总线上有的还接有防止高压损坏总线电路的稳压保护二极管D,滤除干扰脉冲的高频电容C。

一般常见彩电只有一对总线，根据机型和电路结构的不同，有的彩电采用两对或三对总线。

每对总线根据需要，最少挂接一只被控IC, 也可挂接多只被控IC。

图1 常见I2C 总线控制电路图综观整个I2C 总线系统，总线的一端与主控器CPU 和存储器相连，另一端与被控集成电路相连，主控器CPU 对被控集成电路的所有控制、调整、检测信息都是通过总线来传输的，总线是连接主控器和被控器的纽带。

当主控器、存储器、被控器、总线电路中任何一个发生故障时，都会引起总线上的电压发生变化，特别是总线接口电路发生故障时，不但该电路自身工作失常，还会影响总线上其他电路的信号传输，波及其他电路工作失常，出现千奇百怪的故障现象。

轻则光栅几何失真，图像伴音失调，多重故障并存，有的故障还时隐时现；重则图声消失，操作控制失灵，甚至停机保护；更为严重的还会造成I2C 总线系统控制失灵，整机瘫痪。

因此，总线上的电压，反映了整个I2C 总线系统的工作情况，检修和排除总线电压失常的故障，是维修I2C 总线系统的关键。

一、引起总线上电压失常的原因和检修方法I2C 总线系统传送的是脉冲数字信号，总线上要传送少则十几项、多则数百项的控制项目和数据，被控集成电路通过内部接口电路对I2C 总线上的信号进行译码、识别和数模转换后，才能实现对电路的控制。

再谈I2C，硬件问题汇总及死锁解决办法前几天为大家推送了一篇嵌入式开发中I2C协议是怎么玩儿的？介绍了I2C协议的相关内容，今天再为大家送上这篇，主要介绍如何解决I2C设备硬件设计上的各种问题，希望对大家有所帮助！一般情况下，i2c 设备焊接没什么问题，按照设备手册一步步来，基本上就顺风顺水能够用起来。

如果这么一个简单的东西，有时候想要的结果死活不出来，反复的检查问题的原因，查询解决办法，核查设备的数据手册，甚至发送和接收的每一条命令与数据都知道是什么意思，仍然无法解决问题，那该怎么办呢？本文主要针对 i2c 设备，讲解如何解决 i2c 设备主机与从机直接无法正常数据交互的问题，侧重点是针对硬件设计不太合理、i2c 设备设计不标准导致总线故障的情况，并且通过分析现象，提出解决方案。

对于在设备初始化中，没有设置相应的寄存器或者发送命令，而导致的无法获取想要的数据情况，不作详细介绍。

1 i2c 基本用法i2c 总线是一种简单、双向二线制同步串行总线。

所有主机在 SCL 线上产生它们自己的时钟来传输总线上的报文，SDA 线传输每个字节必须为8 位，每次传输可以发送的字节数量不受限制，每个字节后必须跟一个响应位。

在空闲状态时，SCL 与 SDA 均为高电平。

通常一些低功耗i2c 设备，芯片引脚使用上拉输出即可满足与其正常数据交互，还有一些i2c 设备，则需要在总线上外加一个上拉电阻，此时相应的I/O 配置成开漏输出，其他的按照芯片手册进行标准配置。

2 硬件问题汇总2.1 无法正常拉高拉低引脚首先确定 SDA 与SCL 引脚能够被拉高、拉低，检测方式直接软件控制 I/O 口输出引脚低电平/高电平，测量引脚电压是否能够随着芯片引脚的设置输出相应的状态。

如果不能被拉低，检测虚焊、上拉电阻断开、i2c 设备是否正常、芯片引脚是否损坏等问题，确保能够正常被拉高或者拉低。

2.2 电气特性无法满足如果正常拉高、拉低的情况下，依然无法正常读取数据。

i2c 调试总结I2C（Inter-Integrated Circuit）是一种串行通信总线，广泛应用于各种电子设备中，用于连接微控制器、传感器、存储器等器件。

I2C 调试是电子设备开发过程中必不可少的一环，以下是对I2C调试的一些总结：1. 理解I2C通信原理：- I2C总线由两根线组成：SDA（数据线）和SCL（时钟线）。

-通信过程中，主设备控制SCL，而SDA的数据传输由主从设备共同控制。

-常用的I2C速率有标准模式（100kHz）、快速模式（400kHz）、高速模式（3.4MHz）和超高速模式（5MHz以上）。

2. 选择正确的I2C地址：-每个I2C设备都有一个或多个唯一的地址，确保在编程时使用了正确的地址。

-有时设备可能允许通过配置引脚来改变其I2C地址。

3. 检查硬件连接：-确保SDA和SCL线正确连接，没有短路或断路。

-确保上拉电阻（如果有的话）正确连接，并且阻值适当。

-如果使用外部I2C总线扩展器或集线器，请检查其连接和配置。

4. 初始化配置：-根据所使用的硬件和软件平台，正确配置I2C接口，包括设置正确的速率、选择从设备地址等。

-在嵌入式系统中，可能需要编写或修改初始化代码来配置I2C控制器。

5. 软件调试：-使用调试工具，如串口输出、逻辑分析仪或示波器等，来监控SDA和SCL的波形。

-检查I2C通信的起始条件、地址发送、数据读写、停止条件等是否符合I2C协议规范。

6. 电源和接地：-确保所有设备有稳定的电源供应，并且接地良好。

-电源不稳或接地不良可能导致通信失败或设备损坏。

7. 固件和驱动程序：-确保使用的固件或驱动程序与硬件兼容，并且没有已知的bug。

-如果可能，尝试使用官方提供的示例代码或库文件。

8. 检查从设备：-如果使用多个从设备，请单独测试每个设备，以排除设备故障的可能性。

-检查从设备的电源、接地和初始化设置。

9. 外部干扰：-某些情况下，外部电磁干扰可能影响I2C通信。

I2C协议总结串行总线I2C由数据线SDA和时钟线SCL构成，可实现完善的双工同步数据传输，能方便的构成多机系统和外围器件扩展系统，I2C采用器件地址的硬件设置方法，通过软件进行寻址。

I2C总线系统中，以共同挂接的I2C总线作为通信手段的每个器件均构成I2C总线的一个器件节点。

根据节点是否带有智能，可将这些节点分为主器件节点和外围器件节点。

主器件节点可作为主控器，用来对总线进行主动控制。

在一次通信过程中，由主控器负责向总线上发送启动信号、同步时钟信号、被控器件地址码、重启动信号和停止信号等。

而被控器（即受控器件）可分别由这两种节点充当。

如果在系统中同时存在2个或2个以上的主器件节点企图控制总线，则形成总线冲突状态。

由于I2C引入了同步时钟和总线仲裁机制，即使出现总线冲突也不会造成信息丢失。

发生总线冲突时，为了避免信息丢失，需要进行总线仲裁以决定谁是主控器。

总线仲裁是通过裁定SDA线上的控制权来解决的。

时钟同步是连接到SCL线上的所有器件进行“线与”实现的。

只要有一个器件向SCL输出低电平，SCL就为低电平。

因此SCL线的低电平时间由时钟低电平期最长的器件决定，而高电平时间由时钟高电平期最短的器件决定，由此形成了时钟的同步。

下图所示为一次完整的通信过程的时序。

图1 i2c总线数据传送时序（注：图中，SCL线上1~7位为7位地址码，第8位为读写位R\~D,第9位为ACK应答位，紧接着的为第一个数据字节，然后是一位应答位，后面继续第2个数据字节。

）如图所示，主控器在检测到总线空闲（数据线SDA和时钟线SCL同时处于高电平状态）时，首先发送一个启动信号S(在时钟线SCL保持高电平期间，数据线SDA上电平被拉低)，它标志着一次数据传输的开始。

之后主控器发送一个地址字节包括7位地址码和一个读写位。

被控器收到地址字节后反馈一个应答信号ACK=0，主控器接收到ACK后开始发送第一个数据字节，被控器接收到第一个数据字节后，由反馈一个应答信号ACK=0。

i2c写不成功的原因
i2c总线是一种常用的串行通信协议，用于在电子设备之间传输数据。

然而，在某些情况下，我们可能会遇到i2c写失败的问题。

下面我将分析一些可能导致i2c写失败的原因。

可能是由于硬件问题导致i2c写失败。

例如，连接i2c设备的线路可能存在接触不良或短路等问题，这会干扰信号的传输。

此外，i2c设备本身可能存在故障或损坏，导致写操作无法成功执行。

软件配置也可能导致i2c写失败。

在使用i2c总线进行通信时，我们需要正确配置写操作的相关参数，如设备地址、寄存器地址和数据等。

如果这些参数配置错误或与实际设备不匹配，就会导致写操作失败。

i2c总线上可能存在其他设备的干扰，导致写操作无法成功。

由于i2c是一种多主机总线协议，多个设备共享同一根总线。

如果其他设备在写操作进行时占用了总线资源，就会导致当前写操作失败。

i2c总线的时钟频率也可能影响写操作的成功与否。

如果时钟频率设置过高，可能会导致数据传输错误。

因此，我们需要根据实际情况合理配置时钟频率，以确保稳定的数据传输。

可能是由于电源供应问题导致i2c写失败。

如果i2c设备的电源电压不稳定或供电不足，就会导致写操作失败。

因此，我们需要确保i2c 设备的电源供应正常工作，以保证写操作的成功执行。

i2c写失败可能是由于硬件问题、软件配置错误、设备干扰、时钟频率设置不当或电源供应问题等原因导致的。

在解决这些问题时，我们需要仔细检查和排除可能的故障点，以确保i2c写操作能够成功执行。

只有充分理解和解决这些问题，我们才能顺利使用i2c总线进行数据通信。

i2c误码率在现代电子设备的通信过程中，I2C（Inter-Integrated Circuit）总线已成为一种常见的串行通信接口。

它具有简单、灵活、成本低廉等优势，广泛应用于各类电子设备中。

然而，由于各种原因，I2C总线上存在着一定的误码率。

本文将探讨I2C误码率的原因、影响因素以及相应的解决方案。

一、I2C误码率的原因1.1 电源电压波动电源电压波动是导致I2C误码率增加的主要原因之一。

当电源电压不稳定时，I2C通信中的高电平或低电平信号可能会发生变化，导致数据传输错误，从而增加了误码率。

1.2 线路长度和负载容量另一个导致I2C误码率增加的原因是线路长度和负载容量。

随着线路长度的增加，信号传输的稳定性会下降，容易受到电磁干扰的影响。

同时，负载容量的增加也会造成信号衰减和延迟，从而增加了错误的发生概率。

1.3 时钟频率选择在I2C通信中，时钟频率的选择也会对误码率产生一定的影响。

如果选择过高的时钟频率，可能会导致数据传输速度过快，而电平变化跟不上，造成误码率的增加。

二、影响I2C误码率的因素2.1 噪声和干扰噪声和干扰是影响I2C误码率的主要因素之一。

特别是在电子设备密集的环境中，周围的电磁干扰会导致信号的失真和传输错误，从而增加了误码率。

2.2 电源和地线的稳定性电源和地线的稳定性对I2C通信的可靠性至关重要。

电源的不稳定性可能导致电平的变化，而地线的不稳定性会增加信号的传输损耗。

这些因素都会直接影响到误码率的高低。

2.3 接收器质量接收器的质量直接影响着I2C误码率的大小。

高质量的接收器能够提供更好的信号处理能力，减少误码的产生。

三、解决I2C误码率的方案3.1 电源滤波和稳压设计为了减少I2C误码率，可以对电源进行滤波和稳压设计。

通过添加合适的滤波器、稳压芯片等电路，可以有效地阻止电源波动对I2C通信的影响，提高通信的可靠性。

3.2 线路设计优化在I2C通信线路设计中，可以采取一些措施来减少误码率。

i2c协议纠错机制
I2C协议本身并没有纠错机制。

但是，I2C协议使用了一些技术来减少数据传输中的错误。

首先，I2C协议使用了同步信号（时钟信号）来协调数据传输的速度和时间。

在数据传输期间，发送方和接收方都必须同步时钟信号，这有助于减少由于时钟信号不同步引起的数据丢失或错误。

其次，I2C协议使用了应答机制来检测数据传输是否成功。

当发送方发送数据时，接收方必须在特定的时间内发送一个应答信号，以指示数据是否已成功接收。

如果接收方没有发送应答信号，或者发送方没有正确解码接收方发送的应答信号，则可能会导致数据错误。

最后，I2C协议使用了数据校验机制来检测数据传输中的错误。

在数据传输期间，发送方和接收方都可以对数据进行校验，以确保数据的准确性。

如果数据校验失败，则可能需要重新传输数据。

虽然I2C协议本身没有纠错机制，但是通过使用同步信号、应答机制和数据校验机制，可以最大程度地减少数据传输中的错误。

第1页/ 共1页。
