1、打开Neurosolutions,进入以下界面值点击NS Excel '按钮，在Excel 加载项中出现Neurosolutions 项。
者文件封 硝如 祖眼⑵ 插入⑴ 梏式约 工具。
的据此 窗口口 增助如 咯1171t :加口与0昌国导融X 。
息-W g 》包£1曲鼬？宋^2、标记数据选定指标数据列(x1 x5),点击Neurosolutions 菜单选择Tag Data 下Column(s) As Input 选 项，将(x1 x5)标记为输入。
选定指标数据列y,点击Tag Data 下Column(s) As Desired 选 项，将y 标记为输出。
选定第1到53个样本所在的行，点击Tag Data 下Row(s) As Training 选项，将其标记为训练集。
最后选定第53到58个样本所在的行，点击Tag Data 下Row(s) As Testing 选项，将其标记为测试集。
标记完成后界面如下。
力文杵0 ««'E：'福图也人工I 格加0 IM'I)她存艰 营口的 也助如 乐u&LW.a 口片& 寻&晶怪五，U M 唾些 I ：**磔3、预处理数据点击Neurosolutions 菜单，选择Preprocess Data 下Randomize Rows 选项，完成数据处理， Excel 出现 sheet1Randomize.亘］交件区i锚强£J次困以置入UJ格式®।IflCU 窈竟亚।宙口-J黜助皿Heur由IxLi皿□N kl 目鼻咎EL占心T ,他E TIMIB鄱B：^:、B c0E F:H I■2 4U71334QB95q 4峥95 4U6928 4069T7S40G939 4067&IO4Ci?1711407051245r o 913iUB&il1440&E21540719IE4U70617口 ,一16：'■''1940BBD如4涮521406B32240679Z3 4Q&7B.:;4U71D2E-40705EE 407 IS274067E.ME4、建立BP神经网络模型选择Excel的sheetl工作表界面，点击Neurosolutions菜单，选择Create/Open Network下的New Custom Network选项，出现以下界面。
Labsolutions 软件讲解刘晖田丁权在线分析1.开机准备好分析方法，分析所需流动相和分析柱。
打开岛津液相各仪器电源，观察仪器的remote灯点亮，确认仪器自检通过。
2.登录软件双击桌面的Labsolution图标在登录菜单里，正确输入用户名和密码（默认用户名为“Admin”，密码不填），点击“确定”进入Labsolution主项目。
Labsolution主项目包含4个子项目，“仪器”为在线采集项目；“处理工具”为离线数据处理项目；“管理工具”为软件管理属性设置项目；“手册”为软件在线使用手册。
3.进入在线采集如需在线采集数据，双击图标(图例为instrument1)正常连接能听到“嘀”的连接提示音，如果出现硬件不匹配提示，请参考附录，重新做系统配置。
4.仪器参数设置打开已存在的方法或新建方法。
如需新建方法，则点击图标，激活“仪器参数视图”菜单，输入数据采集参数“常规”normal标签下为常用的仪器参数，“高级”advanced标签下为所有可设置的仪器参数。
以“高级”标签为例，需要设置的参数如下：“数据采集”Data Acquisition 子栏目设置需在“LC结束时间”LC Stop Time填入分析所需时间（例如2min），然后点击“应用于所有采集时间”。
确认需使用的检测器“采集时间”前已打勾。
“时间程序”子栏目设置一般为需要做梯度洗脱时使用，根据特定的梯度洗脱程序来编辑。
如第一行输入“时间”（例如0.01），“仪器”选择“泵”，“参数”选择“B泵浓度”，“数值”里输入B泵的浓度（例如50%）编辑各行。
最后一行“时间”输入结束时间（例如15min），“仪器”选择“系统控制器”，“参数”选择“stop”，“数值”不填（注意，最后一行系统控制器停止必需填写，否则无法退出时间程序编辑）点击“绘制曲线”，检查梯度曲线是否正确。
“泵”子栏目设置。
设置泵的模式，如有2台泵请选“二元高压梯度”模式；1台泵配备有低压四元比例阀请选“低压梯度”模式。
目录第一章软件简介1.1 软件特点1.2 软件安装1.3 软件安装1.4 表格功能1.5 操作流程第二章操作界面2.1 主要菜单2.2 常用按钮2.3 操作窗口第三章工程管理3.1 新建工程3.2 打开工程3.3 保存工程3.4 删除工程3.5 复制工程3.6设置密码3.7 归并工程3.8导入工程3.9选项设置3.10文档中心第四章快速入门4.1 建立工程4.2 工程信息4.3 计价表4.4 材料表4.5 费用表4.7 预算费用表4.6 报表输出第一章软件简介1.1 软件特点1专门为建设工程造价行业专业人员在吉林省内从事建设工程计价工作而编制；2 同时提供工料单价法（定额计价）和综合单价法（清单计价）两种计价模式；3 包括2002版、2006版、2009版建筑、装饰、安装、市政、修缮、园林定额；4 适用于WIN98、WIN2000、WINNT、WINXP、VISTA各版本操作平台安装和使用；5 定额、清单、工程量录入完全依照造价人员习惯设计只需键盘操作不用鼠标；6 加密锁采用无密码设计，即插即用，安装过程一次性完成，不需要任何驱动；7计价表、费用表、材料表、费率表瞬时同步计算，各专业工程智能自动汇总；8 支持各种格式数据接口，如EXCEL格式数据文件智能识别导入多表同时导出；9 树型结构轻松完成工程项目、单项工程、单位工程汇总、复制、合并等管理；10操作简便易学、数据计算快捷精确、输出表格智能直观、咨询服务及时专业。
1.2 软件内容1 系统光盘一张2 USB专用加密锁一块3 软件说明书一本4 服务合同一份5 求实网员卡一张1.3 软件安装1 安装软件：软件安装采用向导方式，通过我的电脑找到光盘《吉林省求实计价专家软件》文件夹下的Setup.exe双击即可，按照安装向导提示操作，即可完成软件安装。
2 安装加密狗：本软件配置USB加密狗，注意先安装软件，再插接加密狗。
3 双击桌面快捷方式即可进入软件。
日立U-3010/3310分光光度计简易操作北京天美科技有限公司U-3010/3310分光光度计简易操作开机准备工作：先接通主机电源，再接通计算机电源。
主机进行自检后计算机屏幕显示出模拟监视画面，预热10分钟后等候测量。
（如做指标验收需预热2小时）<一>波长扫描方式：点击屏幕右侧<Method>方法快捷图标，出现五张重叠的测量条件菜单。
分别为（1）General (一般)（2）Instrument (仪器条件)（3）Monitor (模拟监视)（4）Processing（数据处理）（5）Report （报告格式）下面分别加以说明：（1）General (一般) 菜单内容介绍：Measurement （测量方式）――――选Wavelength scan 波长扫描方式。
Operator （操作者名）――――可键入中文或英文。
Instrument （仪器类型）――――已自动记录。
Comments （注释说明）――――为测量条件加注必要的说明。
（2）Instrument （仪器条件）菜单内容介绍：Data mode （数据方式）―――― T% （透过率），ABS（吸光度），Es（样品侧单光束能量）E R（参比侧单光束能量），R%（反射）。
Start wavelength （起始波长）―――可在191.00－1100.00nm间任意设定。
End wavelength （终止波长）―――可在190.00－1099.00nm间任意设定。
Scan speed (扫描速度)――――AUTO,0.3,3,15,30,60,120,300,600,1200,1800nm/min 11档任选。
（但要考虑与狭缝宽窄的配伍关系）High （高分辨率）―――ON 适合陡纹光谱峰测量。
一般选择OFF。
Baseline correction (基线校正)―――system 系统基线校正，范围为190-1100nm。

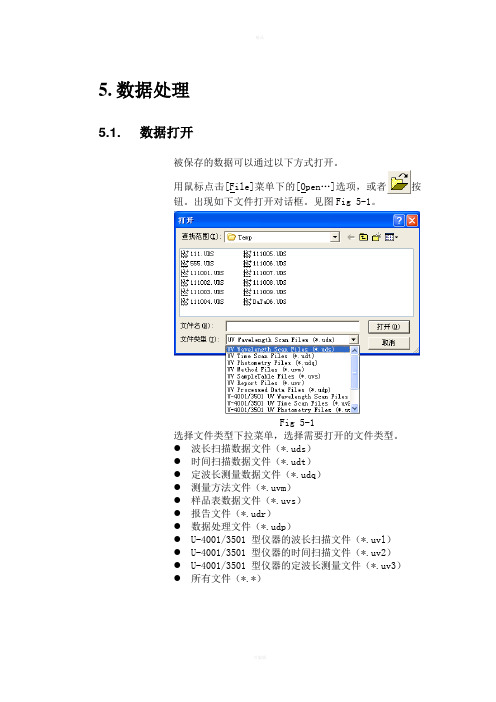

5.数据处理5.1. 数据打开被保存的数据可以通过以下方式打开。
用鼠标点击[File]菜单下的[Open…]选项，或者按钮。
出现如下文件打开对话框。
见图Fig 5-1。
Fig 5-1选择文件类型下拉菜单，选择需要打开的文件类型。
●波长扫描数据文件（*.uds）●时间扫描数据文件（*.udt）●定波长测量数据文件（*.udq）●测量方法文件（*.uvm）●样品表数据文件（*.uvs）●报告文件（*.udr）●数据处理文件（*.udp）●U-4001/3501 型仪器的波长扫描文件（*.uvl）●U-4001/3501 型仪器的时间扫描文件（*.uv2）●U-4001/3501 型仪器的定波长测量文件（*.uv3）●所有文件（*.*）5.2. 图谱光标数据检索这个功能可以使用户通过光标在图谱中寻找指定波长的读数值。
首先在图谱窗口中点击鼠标右键。
出现如下图Fig 5-2。
Fig 5-2在菜单中选择[Trace]选项，并点击鼠标左键。
出现光标线。
如下图Fig 5-3。
Fig 5-3在图谱窗口的左上角显示光标所处于的波长值及该波长下的读数值。
光标可以通过两种方式移动。
1.左右移动鼠标。
2.使用键盘上的左右键。
注意：如果图谱放得太大，移动鼠标可能并不能显示检索数据。
此时请使用键盘上的左右键。
5.3. 图谱坐标范围更改图谱界面的横坐标和纵坐标的坐标范围都可以更改。
点击按钮或者在图谱窗口点击鼠标右键，并选择[Scale]选项。
见下图Fig 5-4。
Fig 5-4分别在纵坐标（Y Axis）、横坐标（X Axis）输入最大最小值。
Default Range缺省坐标范围值按[Default Range]按钮，是坐标范围恢复初始值。
在显示的图谱上可以用鼠标选取某一区域进行图谱放大（拉线放大法），如果需要恢复原来的坐标范围，也可以使用按钮。
5.4. 改变图谱坐标属性图谱界面的横坐标和纵坐标的坐标属性也可以更改。
点击按钮或者在图谱窗口点击鼠标右键，并选择[Scale]选项。
中文手册一 单点运行图1－001STEP 1 设备启动完成后，首先进入画面（图1－001）。
单击温度设置按钮，输入目标温度值。
STEP2 单击Main Menu 按钮，打开主菜单画面（图1－002）。
图1－002单击此处设置温度当前温度当前温度与设置温度差值辅助开关功能开关状态栏启动/停止菜单STEP3 单击Start/StopMenu按钮，打开启动/停止画面（图1－003）。
启动/停止图1-003STEP 4 单击Start System按钮启动单点运行。
注意：如需更改目标温度，仅重复STEP 1即可。
二运行程序STEP 1进入开机后画面（图1－001），单击Main Menu按钮，打开主菜单画面（图2－001）。
启动/停止菜单图2－001STEP2 单击Start/StopMenu按钮，打开启动/停止画面（图2－002）。
启动系统程序设置运行程序图2-002STEP 3 单击Program Setup 按钮打开程序设置画面（图2-003）。
图2-003STEP 3 单击Select Program 后按钮，选择一个需要运行的程序，再设置程序开始运行步骤、初始化温度、断电恢复模式和定时。
STEP 4 上述设置完成后，单击Commit 按钮提交，屏幕返回启动/停止画面（图2－002）。
单击Start System 按钮启动系统（若系统在运行中，可略过），再单击Start Program 按钮运行选定程序。
选择程序设定从程序哪一步开始运行断电恢复模式定时运行开/关三程序编辑程序编辑STEP 1 打开主菜单画面，单击Program Edit按钮，进入程序编辑画面（图3-001）。
创建新程序读取程序编辑已有程序保存程序删除程序图3-001STEP 2 单击Create New Program 按钮进入创建新程序画面（图3-002）。
图3-002STEP 3 单击空白按钮，给新建的程序取个名字。
单击确认后，将进入程序编辑画面。
大连化学物理研究所项目管理系统用户使用手册2015年1月目录1 引言 (3)1.1 编写目的 (3)1.2 背景 (3)2. 软件概述 (3)2.1 目标 (3)2.2 功能概述 (3)3. 运行环境 (3)3.1 硬件 (3)3.2 支持软件客户程序软件 (3)4. 使用说明 (4)4.1 登录系统 (4)4.2 系统菜单说明 (5)4.3 新建合同 (6)4.4 合同登记 (7)4.5 经费上账/预开发票 (8)1 引言1.3编写目的本文档是中科院大连化学物理研究所项目管理系统（以下简称为“项目管理系统”）针对用户所编写的使用说明手册，在本文档中通过对项目管理系统中的研究组用户进行了详细而具体的操作描述，通过该文档读者可以了解该系统的所有功能以及用户的具体权限。
1.4背景项目的委托单位：大连化学物理研究所科技处5.软件概述2.3目标使用户能够轻松掌握本软件的使用。
2.4功能概述研究组用户：系统登录录入合同、编辑合同、提交合同，合同执行过程中提交附件等输出合同/协议审批单，提出预开发票申请、开发票申请、上账申请合同查询，输出报表6.运行环境3.3硬件服务器支持PHP、MySQL服务，支持web服务3.4支持软件客户程序软件支持IE8到IE10版本、以及使用IE内核或者IE兼容模式的其他浏览器；IE11浏览器需要将本系统加入到兼容性列表中；谷歌、火狐等浏览器有可能不能正常使用本系统的一些功能1.5使用说明7.登录系统打开浏览器，输入系统地址，进入系统登录界面：研究组用户，直接输入用户名密码点击登录系统。
登录成功将会弹出成功信息：如果出现登录错误的状况，系统会给出错误的原因提示：如果密码忘记，请联系系统管理员进行密码重置操作。
系统登录成功后，进入的页面为当前用户所能看到的合同列表。
1.6系统菜单说明研究组用户和课题管理用户登录之后，系统菜单：如需修改密码等个人信息，进入“个人信息”进行修改。
1.7新建合同点击系统顶部的“新增合同”：根据系统提示，选择不同的合同类型。
Filter Solutions 功能强大，简便易用。
有助于我们快速设计滤波器，下面beknowned 以一个简单LC低通滤波器为例，简要介绍Filter Solutions的使用。
有任何问题可以到我的博客留言。
Filter Solutions 版本Filter Solutions 2009；
低通要求指标：
截止频率：10K
过渡带衰减：40dB
阻带频率：100K
打开Filter Solutions 2009软件，可看到如下界面，beknowned把他分为三大部分：1.滤波器结构和类型；2. 参数设置，截止频率、过渡带衰减、阻带频率等3. 系统分析显示区：传输函数、幅频曲线等。
这和其他滤波器设计软件类似，如果MATLAB中有计算RLC元件数值的功能，beknowned 也就不接触Filter Solutions。
下面开始step by step 设计滤波器，三步轻松搞定
1.参数设置
滤波器类型，选择Butterworth ，low pass 滤波器；
滤波器参数，截止频率：10K过渡带衰减：40dB，阻带频率：100K
2.点击Synthesizer Filter 生成元件视图。
根据实际元件数值可调整元件参数。
点击该元件，变为红色，然后修改
可看看到，截止频率也随之改变。
3. 查看幅频曲线
可以看到以上参数符合设计要求
有问题欢迎探讨，我的技术博客/。
FL Solution中文操作說明書總代理益弘儀器公司目錄連線及方法的建立 (2)波長掃描 (4)時間掃描 (8)吸光度測定 (10)執行與結果 (13)連線及方法的建立首先先將儀器本體的電源打開，再點選桌面上的捷徑來執行FL Solution程式。
當我們進入軟體後，若發現電腦和儀器並未連線，可按下鍵進行連線的工作。
當我們要開始新的實驗，先按下鍵，建立新的方法。
依照您的機型選擇所要設定的模式。
選擇F-2500/F-4500Method進入後，分頁依序為一般選項(General)，在測定方法(Measurement)部分可分為：波長掃描(Wavelength scan)時間掃瞄(Time scan)吸光度測定(Photometry)Operator:使用者姓名Instrument:儀器名稱Sampling:除非您有使用HITACHI其他的配備，例如Sipper…等，不然請選擇NoneComment:可以記錄此實驗說明或是實驗內容。
Use Sample Table:是否要使用Sample Table來設定樣品的數據和參數。
波長掃描(Wavelength scan)在選擇波長掃描後，點選儀器參數設定(Instrument)，在掃描模式(Scan mode)中選擇所要改變的是激發光(Excitation)或是放射光(Emission)。
數據模式(Data mode)設定測量方式是為螢光(Fluorescence)或冷光(Luminescrence)並設定激發光及放射光的波長範圍。
掃瞄速度(Scan speed):決定掃描時間的長短，但掃描速度愈慢，解析度愈好。
延遲時間(Delay):需要穩定的試樣，設定一段延遲時間才開始測量。
激發光光柵(EX Slit)放射光光柵(EM Slit)：設定光柵大小。
光電倍增管通電電壓(PMT Voltage)：可由此調整感度，值愈，感度愈好，但雜訊愈高。
應答速度(Response)：光電倍增管每隔多少秒偵測一次，一般設Auto。
阿什泰克GPS单双频接收机
后处理软件Ashtech Solutions
用户操作指南
天测企业集团客户服务中心2001年12月北京
Solution软件操作说明
Solutions软件适用于单频、双频GPS数据基线解算，平差处理。
一、软件安装
1、Solutions软件的安装
1. 启动Windows，如果Windows已在运行中，应关闭其他应用运行项目。
2. 将光盘插入光驱。
3. 在我的电脑中，打开光驱。
4. 选择Ashtech Solutions文件夹,先安装英文软件。
5. 双击SETUP文件，按照提示安装。
6. 完成安装后，在程序管理器中双击Solution图标，即可启动Solution。
7. 汉化软件安装，在光盘中选择Solutions中文版文件夹，插入启动软盘，
双击SETUP文件，按照提示安装。
2、Rinex安装
1. 将光盘放入光驱。
2. 在我的电脑中，打开光驱。
3. 选择Rinex文件夹。
4. 双击SETUP按钮，按照提示安装。
5. 完成安装后，在程序管理器中双击Rinex图标，即可启动Rinex。
二、数据解算方法
1、数据下载及转换
用Mstar软件中Mcomm下载的数据数据后，利用Rinex Converter转换为Rinex 数据格式。
1.1启动Rinex软件
在程序管理器中双击Rinex图标，启动Rinex格式转换软件。
如下图：
1.2 Rinex数据转换
1.2.1选择Promark to Rinex模块，点击Input dir设置要转换的文件所在路
径，再点击Output dir设置转换后文件的存储路径。
1.2.2从Promark file中选择需要转换的CAR文件，用鼠标点击窗口正中的三
角形BEGIN按钮，即可转换。
2、数据处理
用鼠标双击Solution图标，启动Solutions软件，如下图：
2.1 建立新项目
2.1.1建立新项目的方式有：
●方式之一：同时在键盘上按[Ctrl]+[N]键。
●方式之二：单击工具条的[NEW]钮。
●方式之三：在工程下单击“新建”钮。
2.1.2建立新项目的步骤：
●启动Solution后，弹出欢迎对话框。
●单击屏中[新建一个工程]钮，引出新工程对话框。
2.1.3填写常规信息内容
输入工程名，选择保存文件夹及其它一些工程信息。
2.1.4选定坐标系
●单击新工程窗口的坐标系统模块。
●由坐标系统类型列表框中选“Grid”（标准平面直角坐标系）。
●由“标准坐标”列表框中选“State Plane coordinate”（美国州平面
坐标系）。
对中国用户选“1954BeiJing Coordinate北京系”。
●由投影带列表框中选“Califoria [Zone 3]”（美国加利福利亚3#
带）。
对中国用户选“Zone 25——Zone 46 ”。
●由高程系统栏选正常高。
由大地水准面模型选“Geoid 96 model the
US”。
对中国用户采用“EGM 96”模型。
2.1.5设置其它参数
●单击新工程窗口的其它模块●按窗口标注逐项填选。
2.1.6填选完毕无误后，单击确定钮，弹出添加文件框
2.2 给项目添加数据，查看各项信息。
2.2.1 选来自磁盘的数据文件钮，选定欲添加的数据文件，单击打开钮
后，添加您所要处理的数据文件，如下图显示：
2.2.2添完GPS数据后，单击工作簿中的文件信息钮，查看原始数据文件的
文件名、开始结束时间、采样间隔、历元等基本信息。
2.2.3 单击工作簿中的设站信息钮。
●双击测站名栏的????更改为四位数的站点名，同一站点的不同时段
的文件输入相同的测站名。
也可双击上面的文件时间条，来改测站名。
●在天线高度栏输入野外测得的天线高，高度类型选择斜高。
2.3 基线向量解算（GPS原始观测数据处理）
2.3.1 选定解算控制点
●单击工作薄中的控制点钮，再单击测站名右边下箭头，从列表中选
取控制点。
●编辑修改该点的准确坐标数值。
●确认右边固定栏为平高固定或其他。
2.3.2 基线解算
●方式一：逐项单击菜单：运行—基线解算—全部。
●方式二：直接按F5键。
随即网图被打开、工作表切换到基线向量窗口。
基线显示绿色即解算合格，红色即为不合格基线。
2.3.3 单击工作簿中的站点信息钮，查看站点的坐标及标准差。
注：若工作本中95%Err误差栏中均未超过工程限差，则该基线处理合格；若误差栏中误差超过工程要求的限差，并且状态栏中显示“失败”，则基线处理不合格，需要如下处理。
当基线处理不合格时，可用以下步骤处理：
●步骤一：单击工作薄中的基线向量钮，选择起点－终点栏中误差较大
的基线向量，单击鼠标右键，选择处理菜单，提高其中的仰角遮挡数。
然后单击解算，重新进行解算。
●步骤二：如果解算还是不合格，再单击工作薄中的基线向量钮，选择
起点－终点栏中误差较大的基线向量，单击鼠标右键，选择查看剩余数据菜单，查看该基线各卫星的残差图，查看残差不连贯的即信号不好的卫星。
再用鼠标右键单击该基线名，选择处理菜单，在忽略这些卫星栏中输入卫星信号不好的卫星号，若有多颗则中间用逗号隔开。
最后重新进行解算，一般重复解算后基线处理都会合格。
2.3.3 环闭合差计算
单击工作薄中的环闭合差钮，在闭合环视图上用鼠标选择要进行计算的闭合环，完成后，软件会自动进行计算。
工作薄中会显示解算结果。
如下图所示：
2.3.4 解质量查看
●注意：基线解中的“QA”栏中为空白表示合格（其标准差在限差之内）
说明已求的固定双差解，若出现“失败Failed”，表示标准差大于限
差，只求得浮动双差解。
2.4 GPS网最小约束平差
2.4.1 做自由网平差计算
●依次单击菜单：运行—粗差探查，做粗差检查。
没有粗查后，即可进行
平差处理。
●单击菜单：运行—平差处理，做平差计算。
2.4.2 查看并分析自由网平差结果
●单击最大化钮将工作簿放到最大化，查看平差后的详细信息。
●在“Tau Test”栏有两处出现失败，但其残差并不大；再看下方的报文
信息框中的单位权标准差为1.742841，说明不存在明显粗差；其中还有Chi—Square：检验失败说明向量误差比例系数估计偏小。
2.4.3 设置基线向量误差比例系数
●在菜单项工程下选参数设置，单击其它模块。
●将处理的基线向量误差比例系数调为单位权标准差所提示的数值（1.7约
等于2），在基线向量误差比例系数处输入2 。
●单击确定钮，返回主界面。
●重新做自由网平差计算
此时“Chi—Square：通过”（χ2检验通过）；控制网连接测试也通过了。
表中“QA”栏已全部合格，认定自由网平差是好的。
自由网平差结束。
2.5 GPS网约束平差
2.5.1 配置已知约束控制点。
●单击工作簿的控制点模块，选择两个或两个以上的控制点，如图选定
j001和g001两个控制点并修改其坐标为已知坐标。
●检查固定栏添加相应各约束控制。
2.5.2 GPS网约束平差计算
●由菜单项运行下选择平差处理，进行约束平差计算，自动切换到平
差分析模块，并显示出平差结果。
2.5.3 查看平差结果
●单击工作簿中的站点信息模块，查看经约束平差后的站点坐标。
●查看“标准”栏相应各站点的两倍点位标准差值。
●欲查看“95% Err”（95% 误差），右击“标准”栏，在弹出的框中选
“95% Err”即可。
●单击工作簿中的网相对精度模块，查看经约束平差后的各种精度值。
三、数据输出与项目报表生成
1、建立输出样板格式
●在“工程”菜单下选输出数据，引出输出数据对话框。
●在输出数据对话框的保存类型栏，选“用户定义 ASCII（*.*）”后,
单击自定义钮，选择需要的信息，最后保存。
注：ASCII样板默认扩展名为“.uda”，也是报表文件的扩展名。
若欲采用别的扩展名（如.TXT），可在输出扩展名中设定。
2、项目报表生成
●选工程菜单下的生成报表项。
●欲查看所列各节的全部内容，单击平差结果左边的“+”号即可，
●照此列出综合报告的内容，其它各节的内容亦照此办理。
●选中需要添加的内容，单击[添加 >]钮，将左边框中的所列各节内容纳
入报表。
如若从右边框中删去某项，只须将其点亮后，再击[移除<]钮即
可。
●单击[确定]钮，即可自动生成输出报表。
Solution软件简易操作软件编译有不详之处，请您参阅英文说名书或登陆我公司网站：或电话垂询，我将竭诚为您服务！
天测卫通科技有限公司GIS部。
