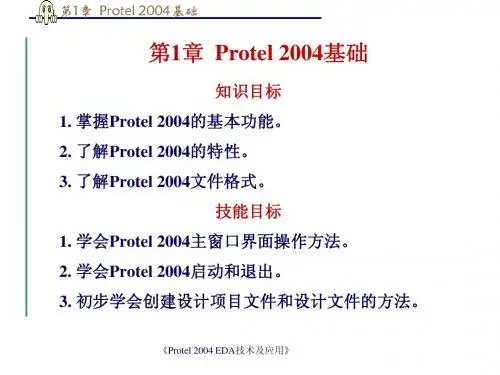

第一章Protel 2004设计入门主要内容一、设计简介二、Protel DXP 2004 SP2软件基本配置三、工程项目文件操作四、PCB制板基础五、Protel 2004基本操作（实训）一、设计简介图1-1所示为一块硬盘印制电路板实物图，从图上可以看到各种元器件、集成电路芯片、PCB走线、接口及焊盘等，这种上面有电阻、电容、二极管、三极管、集成电路芯片、接插件、PCB走线以及焊盘等的板子即为印制电路板。
★学习Protel设计的最终目的就是完成印制电路板的设计。
Protel设计流程主要如下：⑴设计原理图。
利用Protel2004提供的各种原理图设计工具和各种编辑功能，完成原理图的设计工作。
⑵产生网络表。
网络表是联系原理图和PCB之间的纽带，一般在原理图设计完毕要产生网络表文件，它是原理图设计的结束，也是PCB设计的开始。
⑶PCB设计。
通过网络表调用原理图中的元器件，合理地进行布局，并进行PCB布线，实现PCB设计。
Protel是进入我国较早的CAD制图软件之一，目前已成为众多电子设计者的首选入门软件。
Protel 2004是一款基于Windows NT/2000/XP操作系统的完整板级设计软件，下面为由Protel画图后制作出的成品：二、Protel DXP 2004 SP2软件基本配置安装并激活Protel DXP 2004 SP2软件后，就可以进行软件配置。
1.启动Protel DXP 2004 SP2⑴在“开始”菜单中，单击DXP 2004 SP2快捷方式图标，启动Protel DXP 2004 SP2。
⑵执行“开始”→“程序”→“Altium SP2”→“DXP 2004 SP2”，启动Protel DXP 2004 SP2。
2.中英文界面切换Protel 2004默认界面为英文，但SP2版本支持中文菜单方式，可在“Preferences （优先设定）”中切换。
3.Protel DXP 2004 SP2主窗口三、工程项目文件操作Protel 2004的设计通常是先建立PCB 工程项目文件，然后在该项目文件下建立原理图、PCB 等其他文件，建立的项目文件将显示在【Projects 】选项卡中。

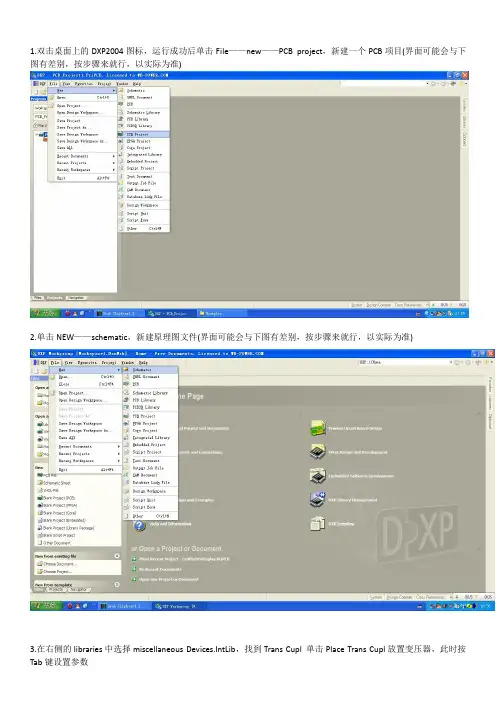

1.双击桌面上的DXP2004图标，运行成功后单击File——new——PCB project，新建一个PCB项目(界面可能会与下图有差别，按步骤来就行，以实际为准)2.单击NEW——schematic，新建原理图文件(界面可能会与下图有差别，按步骤来就行，以实际为准)3.在右侧的libraries中选择miscellaneous Devices.IntLib，找到Trans Cupl 单击Place Trans Cupl放置变压器，此时按Tab键设置参数快捷键说明：双击元件：改变属性tab：元件属性（放置元件之前按）空格：元件方向（放置元件之前按）4.完成后,单击OK，然后在工作区空白处单击，放置元件，效果如下图：5.然后按类似的方法，在libraries中选择miscellaneous Devices.IntLib库或者在另一个常用器件库中查找相应的器件，步骤如下列图示：6.连线，单击如图中的place wire，单击器件的连接起点，到器件连接终点后松开鼠标左键，右键一下，完成连线，下图为图标位置，仔细找7.依次查找各个元件，放置好位置后连线，本实例所有的元件均可在基本常用元件库内找到，过程如下列各图所示：C1的参数C2的参数完成后效果图：单击红框内的GND添加到图中的位置8.放置网络标号，网络标号的目的是减少界面的连线，使图像更简洁，标号名称相同既视为两端用联线连接。
如果用不好，可以用连线直接连（此步可省略）。
单击后鼠标变为十字，移动到线的端点处，多了一个如图所示的红色X时单击，完成放置标号，双击标号，在属性中改名。
（或在单击放置之前按TAB键改名）过程如下列各图所示下面过程与上面类似，添加lm337和lm317正负电源部分：只不过作为交流电输入的接头。
画一段线出来再加标号，弄不好标号的话就直接联线吧，一样的。
原理图全部元件添加完后的效果图：此时请保存文件file——》SAVE，保存啊。
9.新建PCB文件，看图来，莫着急，别建错了。
protel dxp 2004教程1，先建立项目（工程）：文件-创建-项目-PCB项目，后缀名为PRJPCB，命名后保存到想要保存的位置；然后在此项目下，建立一个原理图：文件-创建-原理图。
2，画原理图：打开元件库，找想要的元件，常用的两个元件库Miscellaneous Devices.Intlib，Miscellaneous connectors.Intlib里面如果没有就点击元件库面板的左上角的“元件库”按钮安装新的元件库。
3，绘制完原理图后，要先进行编译检查：项目管理-项目管理选项-Error report 里有各种错误报告的规则；然后进行检查：项目管理-compile document;; ,然后修改错误。
4，生产网络表：设计-设计项目网络表-protel,就会在项目文件夹下生成一个Generated 的文件夹，含有Netlist Files 文件夹，里面有文件，***.NET，，后缀为NET,双击打开可以查看。
5，元器件自动编号，工具-注释-，，。
6，创建PCB设计文件，方式一，由向导模式，找左侧或右侧的导向栏，找到Files标签栏，再在最下面的-“根据模板新建”里面找到PCB Board Wizard ,,单击即可进入向导，一步步走即可生成后缀为PCBDoc的PCB文件；可保存，以适当的名字和于合适的位置。
7，布线，放置-直线，按下shift+space可以改变布线（的拐角）方式，单独按下空格键时，还可以改变拐角方向。
8，重新定义电路板外形，设计-PCB板外形（形状）-重定义PCB板形状，9，绘制'禁止布线层'，将工作层设置到keepout layer 。
一般都是禁止布线的的区域和板的外形相同，所以围绕板四周画一个圈，默认为粉红色的。
10，预制若干个安装孔，可以用焊盘来制作，设置焊盘属性，4mm,X，Y也都是4mm。
11，设置工作层面参数，一，可以设置栅格大小，设计-PCB选项板，可以将网格大小均设为0.1。
第1章概述电路设计自动化（ Electronic Design Automation ） EDA 指的就是将电路设计中各种工作交由计算机来协助完成。
如电路图（ Schematic ）的绘制，印刷电路板（ PCB ）文件的制作执行电路仿真（ Simulation ）等设计工作。
随着电子工业的发展，大规模、超大规模集成电路的使用是电路板走线愈加精密和复杂。
电子线路 CAD 软件产生了， Protel 是突出的代表，它操作简单、易学易用、功能强大。
1.1 Protel 的产生及发展1985 年诞生 dos 版 Protel1991 年 Protel for Widows1998 年 Protel98 这个 32 位产品是第一个包含 5 个核心模块的 EDA 工具1999 年 Protel99 既有原理图的逻辑功能验证的混合信号仿真，又有了 PCB 信号完整性分析的板级仿真，构成从电路设计到真实板分析的完整体系。
2000 年 Protel99se 性能进一步提高，可以对设计过程有更大控制力。
2002 年 Protel DXP 集成了更多工具，使用方便，功能更强大。
1.2 Protel DXP 主要特点1 、通过设计档包的方式，将原理图编辑、电路仿真、 PCB 设计及打印这些功能有机地结合在一起，提供了一个集成开发环境。
2 、提供了混合电路仿真功能，为设计实验原理图电路中某些功能模块的正确与否提供了方便。
3 、提供了丰富的原理图组件库和 PCB 封装库，并且为设计新的器件提供了封装向导程序，简化了封装设计过程。
4 、提供了层次原理图设计方法，支持“自上向下”的设计思想，使大型电路设计的工作组开发方式成为可能。
5 、提供了强大的查错功能。
原理图中的 ERC （电气法则检查）工具和 PCB 的 DRC （设计规则检查）工具能帮助设计者更快地查出和改正错误。
6 、全面兼容 Protel 系列以前版本的设计文件，并提供了 OrCAD 格式文件的转换功能。
