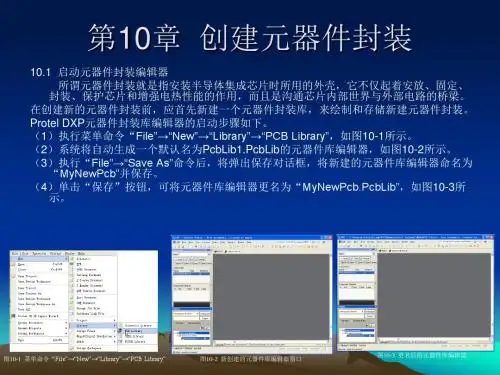

ProtelDXP使用教程

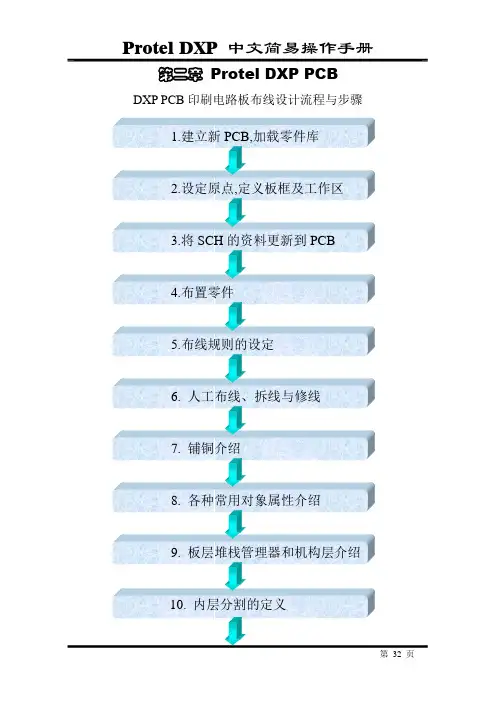

第二章Protel DXP PCB DXP PCB印刷电路板布线设计流程与步骤D X P P C B常用快速键键：公英制切换少了Page Up Page Down End 键：改变移动格点的距离键：层别的设定键：进入对象编辑模式键：走线模式时恢复上一线段的状态键：切换走线的层数键：切换所在的层别(往后)键：切换所在的层别(往前)键：显示整个绘图画面键：显示整个板框大小键：选取所有对象键：解除所有选取对象+ 键：切换电气格点+ 键：切换走线模式+ 键：切换单层显示模式+ LeftClick 键：选取点到的对象+ 键：删除所有选取的对象RightClick 键：鼠标下拉式选单建立新PCB,加载零件库首先到下拉式菜单的File/New/PCB 并建立起一个PCB的档案接着执行储存Save的指令,可以用来更改PCB的文件名称进入零件库挂载区点选画面右下方的面板用来开启零件库管理器加入新零件库选择所要加载零件库的入径将所选择的零件库加入零件库挂载区2－2 设定原点,定义板框和工作区Edit/Origin/Set将光标点选在指定的位置PCB原点符号此位置将被设为坐标0,0Protel DXP的预设单位为英制(mil),按键盘Q键后可切换公制(mm)定义板框板框由“Mechanical 1”和“KeepOut”所组合而成，“Mechanical 1”是PCB板场裁板子的依据；而“KeepOut”则是Layout人员所自订的板边间距。

首先将工作层面切换到机构层Mechanical 1上Place/Line 用坐标定点( J,L 输入坐标点, Enter ) 由原点出发依照尺寸绘制Place/Line 使用画线指令画板框线Step1. 按 再按 , 再按 + 再按Step2. 按 再按 , 在 输入坐标值, 再按三次。

Step3. 按 再按 , 在 输入坐标值,再按三次。

Step4. 按 再按 , 在 输入坐标值,再按 三次。

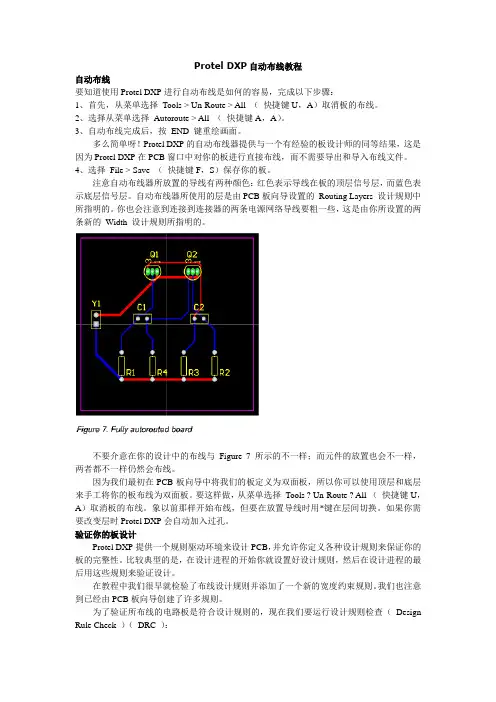

Protel DXP自动布线教程自动布线要知道使用Protel DXP进行自动布线是如何的容易，完成以下步骤：1、首先，从菜单选择Tools > Un-Route > All （快捷键U，A）取消板的布线。

2、选择从菜单选择Autoroute > All （快捷键A，A）。

3、自动布线完成后，按END 键重绘画面。

多么简单呀！Protel DXP的自动布线器提供与一个有经验的板设计师的同等结果，这是因为Protel DXP在PCB窗口中对你的板进行直接布线，而不需要导出和导入布线文件。

4、选择File > Save （快捷键F，S）保存你的板。

注意自动布线器所放置的导线有两种颜色：红色表示导线在板的顶层信号层，而蓝色表示底层信号层。

自动布线器所使用的层是由PCB板向导设置的Routing Layers 设计规则中所指明的。

你也会注意到连接到连接器的两条电源网络导线要粗一些，这是由你所设置的两条新的Width 设计规则所指明的。

不要介意在你的设计中的布线与Figure 7 所示的不一样；而元件的放置也会不一样，两者都不一样仍然会布线。

因为我们最初在PCB板向导中将我们的板定义为双面板，所以你可以使用顶层和底层来手工将你的板布线为双面板。

要这样做，从菜单选择Tools ? Un-Route ? All （快捷键U，A）取消板的布线。

象以前那样开始布线，但要在放置导线时用*键在层间切换。

如果你需要改变层时Protel DXP会自动加入过孔。

验证你的板设计Protel DXP提供一个规则驱动环境来设计PCB，并允许你定义各种设计规则来保证你的板的完整性。

比较典型的是，在设计进程的开始你就设置好设计规则，然后在设计进程的最后用这些规则来验证设计。

在教程中我们很早就检验了布线设计规则并添加了一个新的宽度约束规则。

我们也注意到已经由PCB板向导创建了许多规则。

为了验证所布线的电路板是符合设计规则的，现在我们要运行设计规则检查（Design Rule Check ）（DRC ）：1 、选择Design > Board Layers （快捷键L ），确认System Colors 单元的DRC Error Markers 选项旁的Show 按钮被勾选，这样DRC error markers 才会显示出来。

Protel DXP教学指导及操作方法编者寄语：根据我们长期以来使用DXP开发软件总结经验表示：目前在市场上的一些有关书籍的介绍比较烦琐，学生参考学习较为吃力，而且不宜懂；从而在实际的操图软件还有protel99、99SE等，DXP的功能是在其基础之上建立的，性能比更优越。

一、protel DXP的环境界面图（1）图（1）为protel DXP的打开环境界面，如图箭头所指的是“FILE”文件名，在建立文件时须先打开此文件；在下面会作详细的说明。

一、原理图的建立：在做电路设计时，首先要设计一个原理图，当然在自己的脑海里应有电路图的大致概况，然后再通过查询一些所用的芯片和器件功能及连接方式，确认无误后，方可画原理图（在作图时考虑电路工作时的稳定性）。

在分析清楚原理图的基础上才能进行做PCB图。

原理图给我们一目了然的感觉，也是作图的首要步骤。

以下是建立原理图的步骤：1、建立工程如图（1）所示，箭头指向的是“FILE”文件，左键单击打开文件，会发现“NEW”菜单如图（2）所示，在“NEW”的子菜单中，选择“PCB P r o j ec t”PCB工程。

（记住：在DXP系统中首先要建立“PCB工程”，然后在工程中建立原理图，PCB图及其库文件；）2、单击“PCBDocuments Added”字样，提示我们要保存该工程，在工程中添加其子文件；鼠标右键单击“PCB Project1.prjPCB”字样的蓝色地带，显示如图（4）所示；图（3）图（4）3、保存工程在图（4）中，鼠标左键单击“save project”字样；在桌面上显示所要保存的地址，在这里是保存在桌面的“电路图”文件中，如图（5）中显示，选择“电路图”文件，然后点击打开；在图（6）中显示的红色椭圆范围内，是文件名“PCB project1”和“保存”。

单击“保存”即可把该工程保存在电路图文件中，以后可随时查找到。

记住这些步骤了吗？如果不熟悉就赶快再操作几遍，以免下次不会建立保存。

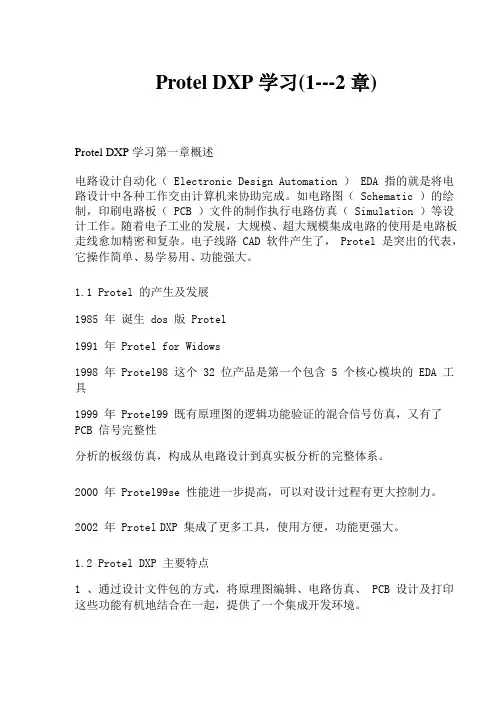

Protel DXP学习(1---2章)Protel DXP学习第一章概述电路设计自动化（ Electronic Design Automation ） EDA 指的就是将电路设计中各种工作交由计算机来协助完成。

如电路图（ Schematic ）的绘制，印刷电路板（ PCB ）文件的制作执行电路仿真（ Simulation ）等设计工作。

随着电子工业的发展，大规模、超大规模集成电路的使用是电路板走线愈加精密和复杂。

电子线路 CAD 软件产生了， Protel 是突出的代表，它操作简单、易学易用、功能强大。

1.1 Protel 的产生及发展1985 年诞生 dos 版 Protel1991 年 Protel for Widows1998 年 Protel98 这个 32 位产品是第一个包含 5 个核心模块的 EDA 工具1999 年 Protel99 既有原理图的逻辑功能验证的混合信号仿真，又有了PCB 信号完整性分析的板级仿真，构成从电路设计到真实板分析的完整体系。

2000 年 Protel99se 性能进一步提高，可以对设计过程有更大控制力。

2002 年 Protel DXP 集成了更多工具，使用方便，功能更强大。

1.2 Protel DXP 主要特点1 、通过设计文件包的方式，将原理图编辑、电路仿真、 PCB 设计及打印这些功能有机地结合在一起，提供了一个集成开发环境。

2 、提供了混合电路仿真功能，为设计实验原理图电路中某些功能模块的正确与否提供了方便。

3 、提供了丰富的原理图元件库和 PCB 封装库，并且为设计新的器件提供了封装向导程序，简化了封装设计过程。

4 、提供了层次原理图设计方法，支持“自上向下”的设计思想，使大型电路设计的工作组开发方式成为可能。

5 、提供了强大的查错功能。

原理图中的 ERC （电气法则检查）工具和 PCB 的 DRC （设计规则检查）工具能帮助设计者更快地查出和改正错误。

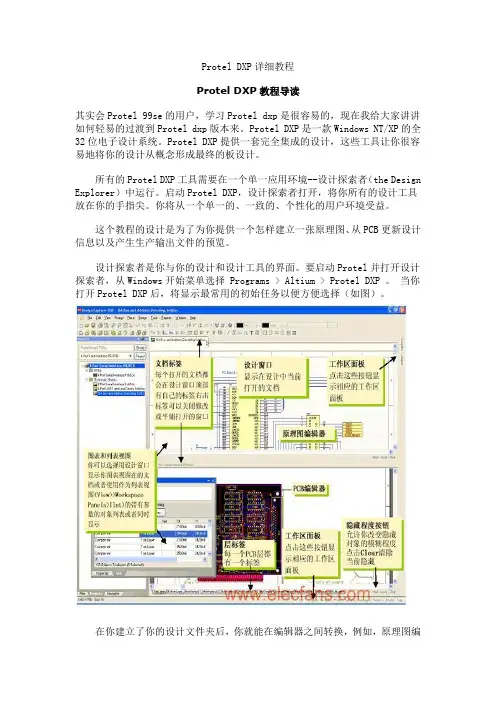

Protel DXP详细教程Protel DXP教程导读其实会Protel 99se的用户，学习Protel dxp是很容易的，现在我给大家讲讲如何轻易的过渡到Protel dxp版本来。

Protel DXP是一款Windows NT/XP的全32位电子设计系统。

Protel DXP提供一套完全集成的设计，这些工具让你很容易地将你的设计从概念形成最终的板设计。

所有的Protel DXP工具需要在一个单一应用环境--设计探索者（the Design Explorer）中运行。

启动Protel DXP，设计探索者打开，将你所有的设计工具放在你的手指尖。

你将从一个单一的、一致的、个性化的用户环境受益。

这个教程的设计是为了为你提供一个怎样建立一张原理图、从PCB更新设计信息以及产生生产输出文件的预览。

设计探索者是你与你的设计和设计工具的界面。

要启动Protel并打开设计探索者，从Windows开始菜单选择 Programs > Altium > Protel DXP 。

当你打开Protel DXP后，将显示最常用的初始任务以便方便选择（如图）。

在你建立了你的设计文件夹后，你就能在编辑器之间转换，例如，原理图编辑器和PCB编辑器。

设计探索者将根据你当前所工作的编辑器来改变工具栏和菜单。

一些工作区面板的名字最初也会显示在工作区右下角。

在这些名字上点击将会弹出面板，这些面板可以通过移动、固定或隐藏来适应你的工作环境。

设计文件怎样保存Protel DXP将所有的设计文件和输出文件都作为个体文件保存在你的硬盘。

你可以使用Windows Explorer来查找。

项目文件可以的建立可以包含设计文件的连接，这样使得设计验证和同步成为可能。

创建一个新项目在Protel DXP中，一个项目包括所有文件夹的连接和与设计有关的设置。

一个项目文件，例如 xxx.PrjPCB ，是一个ASCII文本文件，用于列出在项目里有哪些文件以及有关输出的配置，例如打印和CAM。

Protel DXP 2004简介与安装Protel.DXP2004 电路板设计到现在许多PCB工程师们也许还在使用Protel99或者protel99se在他们所熟悉的编辑环境下进行PCB设计，他们都很有经验，能够在protel99或protel99se上设计出一块很棒的PCB。

但有的时候他们甚至不相信软件的智能化给他们带来的巨大方便。

于是许多PCB工程师根本不使用软件带有的强大的自动布线功能，因为即使重复布上几百次都不能得到他们满意的方案，或是调整的线太多还不如完全手工布线。

这些都让他们不愿意接受也不相信更新换代了的人工智能能给他们的设计带来什么巨大的方便，他们相信的只是他们多少年积累的经验。

但实际上他们都很清楚当他们设计一块多层高密度PCB所需要付出的代价是什么，同时他们也希望真的有那么一款软件能让他们的设计效率有极大的提高的PCB设计软件。

现在Altium公司2004年最新产品Protel 2004完全能满足这方面的要求。

当然Protel 2004面对的用户不光是为了方便这些有多年经验的PCB工程师们。

Protel 2004同时还降低了制作PCB的门槛，通过短时间的培训(即使是自学)，很短时间您都可以很快的制作一块合格的PCB。

Protel 2004共可进行74个板层设计，包含32层Signal(信号走线层); 16层Mechanical(机构层); 16层Internal Plane(内层电源层);2层Solder Mask(防焊层); 2层Paste Mask(锡膏层); 2层Silkscreen(丝印层); 2层钻孔层（钻孔引导和钻孔冲压）; 1层Keep Out (禁止层); 1层Multi-Layer (横跨所有的信号板层) 。
