DXP使用教程

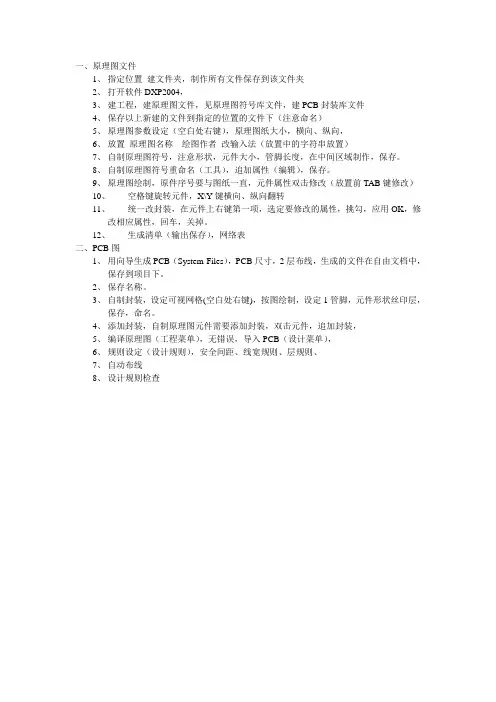

一、原理图文件
1、指定位置建文件夹，制作所有文件保存到该文件夹
2、打开软件DXP2004，
3、建工程，建原理图文件，见原理图符号库文件，建PCB封装库文件
4、保存以上新建的文件到指定的位置的文件下（注意命名）
5、原理图参数设定（空白处右键），原理图纸大小，横向、纵向，
6、放置原理图名称绘图作者改输入法（放置中的字符串放置）
7、自制原理图符号，注意形状，元件大小，管脚长度，在中间区域制作，保存。

8、自制原理图符号重命名（工具），追加属性（编辑），保存。

9、原理图绘制，原件序号要与图纸一直，元件属性双击修改（放置前TAB键修改）
10、空格键旋转元件，X\Y键横向、纵向翻转
11、统一改封装，在元件上右键第一项，选定要修改的属性，挑勾，应用OK，修
改相应属性，回车，关掉。

12、生成清单（输出保存），网络表
二、PCB图
1、用向导生成PCB（System-Files），PCB尺寸，2层布线，生成的文件在自由文档中，
保存到项目下。

2、保存名称。

3、自制封装，设定可视网格(空白处右键)，按图绘制，设定1管脚，元件形状丝印层，
保存，命名。

4、添加封装，自制原理图元件需要添加封装，双击元件，追加封装，
5、编译原理图（工程菜单），无错误，导入PCB（设计菜单），
6、规则设定（设计规则），安全间距、线宽规则、层规则、
7、自动布线
8、设计规则检查。

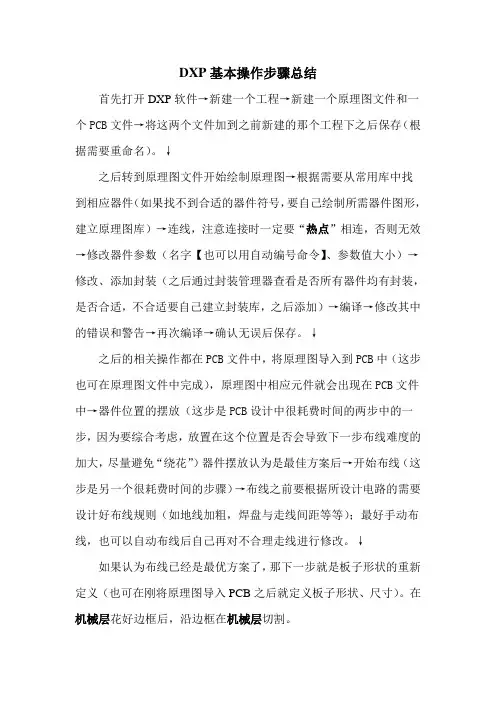

DXP基本操作步骤总结首先打开DXP软件→新建一个工程→新建一个原理图文件和一个PCB文件→将这两个文件加到之前新建的那个工程下之后保存（根据需要重命名）。

↓之后转到原理图文件开始绘制原理图→根据需要从常用库中找到相应器件（如果找不到合适的器件符号，要自己绘制所需器件图形，建立原理图库）→连线，注意连接时一定要“热点”相连，否则无效→修改器件参数（名字【也可以用自动编号命令】、参数值大小）→修改、添加封装（之后通过封装管理器查看是否所有器件均有封装，是否合适，不合适要自己建立封装库，之后添加）→编译→修改其中的错误和警告→再次编译→确认无误后保存。

↓之后的相关操作都在PCB文件中，将原理图导入到PCB中（这步也可在原理图文件中完成），原理图中相应元件就会出现在PCB文件中→器件位置的摆放（这步是PCB设计中很耗费时间的两步中的一步，因为要综合考虑，放置在这个位置是否会导致下一步布线难度的加大，尽量避免“绕花”）器件摆放认为是最佳方案后→开始布线（这步是另一个很耗费时间的步骤）→布线之前要根据所设计电路的需要设计好布线规则（如地线加粗，焊盘与走线间距等等）；最好手动布线，也可以自动布线后自己再对不合理走线进行修改。

↓如果认为布线已经是最优方案了，那下一步就是板子形状的重新定义（也可在刚将原理图导入PCB之后就定义板子形状、尺寸）。

在机械层花好边框后，沿边框在机械层切割。

这步之后就是补泪滴，在“Tool”中的“Teardrops”,选择“All pads”、和“All vias”。

之后就是最后一步——覆铜，在顶层覆铜，那一定要切换到顶层下操作，在顶层画出要覆铜的边框，之后点击覆铜按钮设计相关选项后，沿之前画的覆铜边框画出这个封闭边框，之后点击右键就可以等待覆铜完成了。

在底层覆铜也是同样的操作（在哪层覆铜就要切换到那层进行画边框，覆铜操作）。

认为没有问题就可以保存了。

当然现在就可以看自己设计的电路的3D视图了，这样可以看自己设计的板子效果如何了。

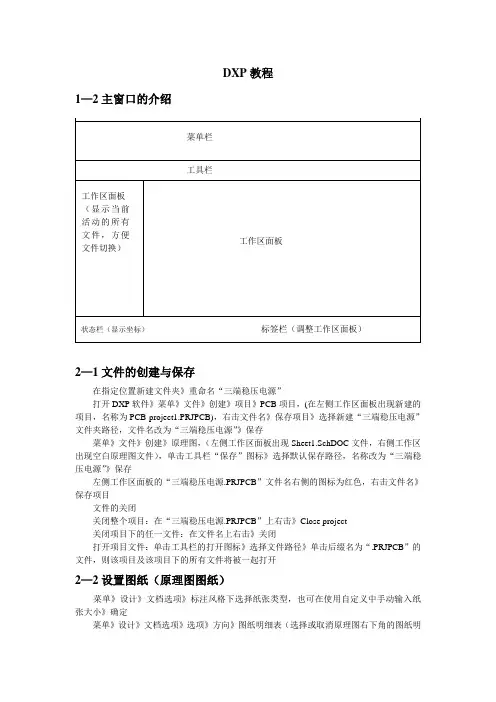

DXP教程1—2主窗口的介绍2—1文件的创建与保存在指定位置新建文件夹》重命名“三端稳压电源”打开DXP软件》菜单》文件》创建》项目》PCB项目，(在左侧工作区面板出现新建的项目，名称为PCB-project1.PRJPCB)，右击文件名》保存项目》选择新建“三端稳压电源”文件夹路径，文件名改为“三端稳压电源”》保存菜单》文件》创建》原理图，（左侧工作区面板出现Sheet1.SchDOC文件，右侧工作区出现空白原理图文件），单击工具栏“保存”图标》选择默认保存路径，名称改为“三端稳压电源”》保存左侧工作区面板的“三端稳压电源.PRJPCB”文件名右侧的图标为红色，右击文件名》保存项目文件的关闭关闭整个项目：在“三端稳压电源.PRJPCB”上右击》Close project关闭项目下的任一文件：在文件名上右击》关闭打开项目文件：单击工具栏的打开图标》选择文件路径》单击后缀名为“.PRJPCB”的文件，则该项目及该项目下的所有文件将被一起打开2—2设置图纸（原理图图纸）菜单》设计》文档选项》标注风格下选择纸张类型，也可在使用自定义中手动输入纸张大小》确定菜单》设计》文档选项》选项》方向》图纸明细表（选择或取消原理图右下角的图纸明细表）》确定菜单》设计》文档选项》选项》图纸颜色（更改颜色）》确定菜单》设计》文档选项》网格》可视（可调整原理图图纸上网格的尺寸，默认为10mail,可以根据要求调整）》确认菜单》设计》文档选项》网格》捕获（默认10mail为一格，放置元件时元件以10mail 为一个步长移动，可根据需要调整）》确认放大和缩小图纸的快捷键：PageUP放大PageDOWN缩小Ctrl+PageDOWN以最佳方式显示图纸上的所有元件2—3元件库调出元件库·菜单》查看》工作区面板》system》元件库或者·标签栏》system》元件库元件库面板中包含11个常用的库在过滤框中输入元件名称RES,下面的窗口中就会显示当前库中与输入元件名称相关的元件，下面窗口是原件的电气符号和相应参数，下面窗口是元件封装添加元件库：元件库面板》元件库按钮》可用元件库》安装》安装》路径为C:/program files/Altium2004 SP2/Library(包含protel的所有的库)》选择你要载入的库》打开》关闭删除元件库：元件库面板》元件库按钮》可用元件库》安装》选择你要删除的库》删除》关闭2—4放置元件及设置属性。

DXP操作步骤(原创，有些马马虎虎）2011-04-13 15:09:42| 分类：电子类| 标签：|字号大中小订阅一、文件创建1、创建新的项目文件：file\new\pcb project2、保存新的项目文件：file\save project 在对话框中确定保存路径和文件名称，单击保存按钮。

如：保存为D10.Project3、新建原理图设计文件：file\new\schemaic4、保存设计文件：file\save，在对话框中确定保存路径和文件名称，单击保存按钮。

如保存为D10.schdoc5、设置图纸：Design\Option…，Standand styles中设置为A4，Orientation中视考试图纸而定，Snap中设置为5。

二、创建原理图元件（一）、查找元件：在Libraries库面板中单击Search..按钮，在弹出的对话框中设置搜索路径及在Name中输入元件名称，一般用*代替字母，前后也用*，如：查找74LS00时输入*74*00*（二）、创建原理图库元件1、新建原理图库文件：File\new\Schematic library2、单击保存按钮，确定保存路径和文件名，如保存为D10.Schlib。

3、创建元件：Tools\New component在弹出的框中输入元件名称。

4、在十字架界面的中心处绘制图形边框及放置管脚P+P，注意：Display name是管脚名称，字母头上有横的用字母加\的方法，如A\D\，Designator是管脚序号，Electrical type是电气特性，电源及地设为power，其余设置为Passive。

注意有些集成块的电源与地是隐藏的，先放好再隐藏。

放置时将管脚和栅格线对齐。

最重要的是放管脚，对边框不要很严格。

做完后记得保存。

（三）、库中有类似的元件可在查找后放到原理图中，双击该元件取消［Lock Pins］复选框的选中状态，这样可直接修改管脚。

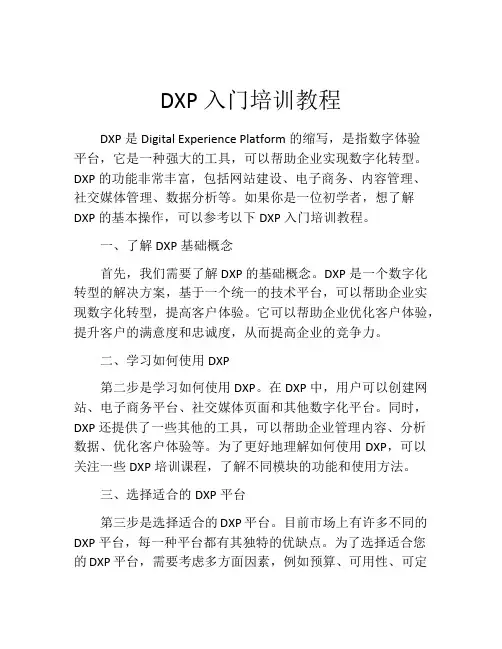

DXP入门培训教程DXP是Digital Experience Platform的缩写，是指数字体验平台，它是一种强大的工具，可以帮助企业实现数字化转型。

DXP的功能非常丰富，包括网站建设、电子商务、内容管理、社交媒体管理、数据分析等。

如果你是一位初学者，想了解DXP的基本操作，可以参考以下DXP入门培训教程。

一、了解DXP基础概念首先，我们需要了解DXP的基础概念。

DXP是一个数字化转型的解决方案，基于一个统一的技术平台，可以帮助企业实现数字化转型，提高客户体验。

它可以帮助企业优化客户体验，提升客户的满意度和忠诚度，从而提高企业的竞争力。

二、学习如何使用DXP第二步是学习如何使用DXP。

在DXP中，用户可以创建网站、电子商务平台、社交媒体页面和其他数字化平台。

同时，DXP还提供了一些其他的工具，可以帮助企业管理内容、分析数据、优化客户体验等。

为了更好地理解如何使用DXP，可以关注一些DXP培训课程，了解不同模块的功能和使用方法。

三、选择适合的DXP平台第三步是选择适合的DXP平台。

目前市场上有许多不同的DXP平台，每一种平台都有其独特的优缺点。

为了选择适合您的DXP平台，需要考虑多方面因素，例如预算、可用性、可定制性、协作能力、数据安全性等等。

您需要仔细了解每一种平台的特点，在选择一个最适合您需求的DXP平台。

四、创建一个DXP网站第四步是创建一个DXP网站。

在DXP中，可以使用预设的网站模板，也可以从头开始创建一个网站。

创建一个网站需要考虑多个因素，例如网站的目的、目标受众、内容分类、页面设计、网站导航、交互方式等等。

为了创建一个具有吸引力、清晰简介的网站，您可以参考一些DXP培训教程，了解如何进行网站设计和优化。

五、使用DXP管理内容第五步是使用DXP管理内容。

在DXP中，可以轻松地管理和发布各种内容，例如文章、图片、视频、新闻、活动等。

为了更高效地管理内容，建议使用DXP提供的内容管理工具，而不是手动更新和管理内容。

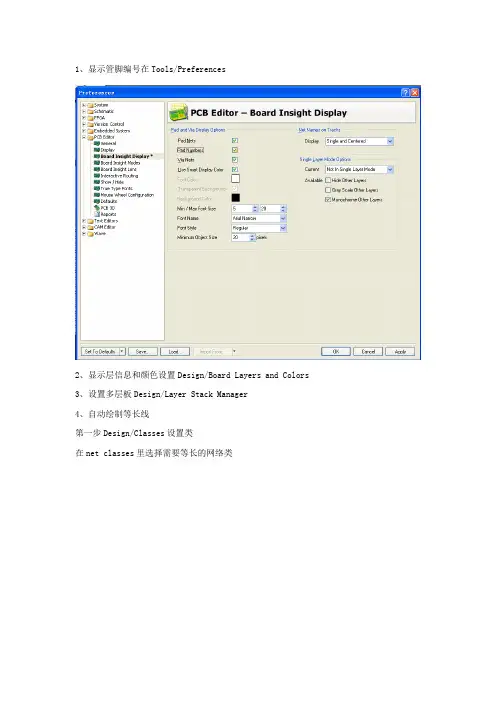

1、显示管脚编号在Tools/Preferences2、显示层信息和颜色设置Design/Board Layers and Colors3、设置多层板Design/Layer Stack Manager4、自动绘制等长线第一步Design/Classes设置类在net classes里选择需要等长的网络类第二步设置连线弯曲形状Design/Rules在net class的第一个选项中选择需要编辑的网络类第三步选择Tools/Equalize net lengths连线会自动将所有的类里面的线完全相等。

5、手动绘制等长线方法时Shift+H选择Toggle Heads UP Display指向或点中所需要测量的线就会在下方出现该net 的线长度。

就可以按照自己的思路进行绘制了。

手动绘制等长线的步骤一．设置需要等长的网络组点击主菜单DesignàClasses，在弹出的窗口中单击Net Classes，并右键，点Add Class会增加一个New Class，在该网络组上右键，修改一个你想要的名字，如：SDRAM 等。

单击打开它，将需要等长的网络，从左边选取并添加到右边的窗口中。

然后再点击关闭设置。

二. 布线在布蛇行线时，只能在已经布好的线上修改，不能直接拉蛇线，所以得先布线，把所有SDRAM Class 的网络用手工(不推荐用自动)的方式布完线，走线尽量的短，尽量的宽松，也就是说间距留大一点。

应该把最长的那一根做为基准，把它尽量的布短一点。

三. 走蛇行线等长按T ，R键，单击一根走线，再按TAB键，设置一下先1. 选中在右边的网络中，选中一根你想要长度的网络，一般选最长的那根也就是说，以后的自动等长中，将会以些为基准，所有需等长的线将会跟它一样长。

2．蛇行设置这里为蛇行线的样式，可以根据自己的需要选择.2. 布蛇行线的快捷键控制：在布蛇行线时，按快捷键“1”“2”“3”“4”“，”“。

”可以在走线时随时控制蛇行线的形状。

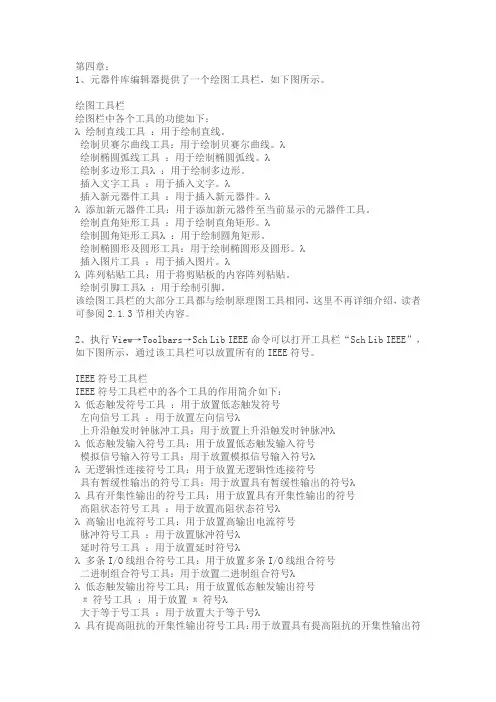

第四章：1、元器件库编辑器提供了一个绘图工具栏，如下图所示。

绘图工具栏绘图栏中各个工具的功能如下：λ绘制直线工具：用于绘制直线。

绘制贝赛尔曲线工具：用于绘制贝赛尔曲线。

λ绘制椭圆弧线工具：用于绘制椭圆弧线。

λ绘制多边形工具λ：用于绘制多边形。

插入文字工具：用于插入文字。

λ插入新元器件工具：用于插入新元器件。

λλ添加新元器件工具：用于添加新元器件至当前显示的元器件工具。

绘制直角矩形工具：用于绘制直角矩形。

λ绘制圆角矩形工具λ：用于绘制圆角矩形。

绘制椭圆形及圆形工具：用于绘制椭圆形及圆形。

λ插入图片工具：用于插入图片。

λλ阵列粘贴工具：用于将剪贴板的内容阵列粘贴。

绘制引脚工具λ：用于绘制引脚。

该绘图工具栏的大部分工具都与绘制原理图工具相同，这里不再详细介绍，读者可参阅2.1.3节相关内容。

2、执行View→Toolbars→Sch Lib IEEE命令可以打开工具栏“Sch Lib IEEE”，如下图所示，通过该工具栏可以放置所有的IEEE符号。

IEEE符号工具栏IEEE符号工具栏中的各个工具的作用简介如下：λ低态触发符号工具：用于放置低态触发符号左向信号工具：用于放置左向信号λ上升沿触发时钟脉冲工具：用于放置上升沿触发时钟脉冲λλ低态触发输入符号工具：用于放置低态触发输入符号模拟信号输入符号工具：用于放置模拟信号输入符号λλ无逻辑性连接符号工具：用于放置无逻辑性连接符号具有暂缓性输出的符号工具：用于放置具有暂缓性输出的符号λλ具有开集性输出的符号工具：用于放置具有开集性输出的符号高阻状态符号工具：用于放置高阻状态符号λλ高输出电流符号工具：用于放置高输出电流符号脉冲符号工具：用于放置脉冲符号λ延时符号工具：用于放置延时符号λλ多条I/O线组合符号工具：用于放置多条I/O线组合符号二进制组合符号工具：用于放置二进制组合符号λλ低态触发输出符号工具：用于放置低态触发输出符号π符号工具：用于放置π符号λ大于等于号工具：用于放置大于等于号λλ具有提高阻抗的开集性输出符号工具：用于放置具有提高阻抗的开集性输出符号开射极输出符号工具：用于放置开射极输出符号λλ具有电阻接地的开射极输出符号工具：用于放置具有电阻接地的开射极输出符号数字输入信号工具：用于放置数字输入信号λ反向器符号工具λ：用于放置反向器符号双向信号工具：用于放置双向信号λ数据左移信号工具：用于放置数据左移信号λ∑符号工具λ：用于放置∑符号施密特触发输入特性的符号工具：用于放置施密特触发输入特性的符号λ数据右移符号工具：用于放置数据右移符号λλ小于等于号工具：用于放置小于等于号3、绘制元器件的基本步骤如下：（1）执行File→New→Schematic Library命令,可进入元件库编辑器。

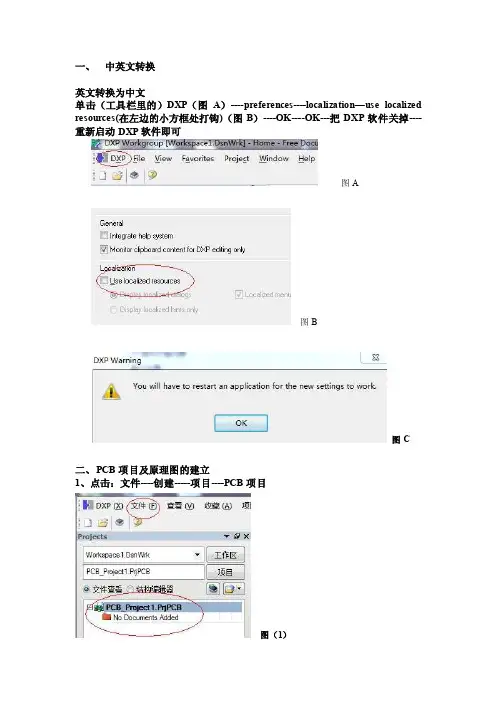

一、中英文转换英文转换为中文单击（工具栏里的）DXP（图A）----preferences----localization—use localized resources(在左边的小方框处打钩)（图B）----OK----OK---把DXP软件关掉----重新启动DXP软件即可图A图B图C二、PCB项目及原理图的建立1、点击：文件----创建-----项目----PCB项目图（1）2、文件---创建-----原理图图（2）三、元件库的安装右上角处点击：元件库(图3)-------元件库（图4）------加元件库（图5）-------选择图6的两个文件-----打开------图7所示2、继续加元件库-------选择文件夹philip------打开------8bit图9所示元件库---关闭即可图（3）图（4）图（5）图6图7图8图9图10四、元器件的使用1、如图11所示：元件库===选择所需原件---place...---放到原理图里（1到4顺序）图11图122、其它元器件的位置A、电容图13双击该元件更改可视内容，把下图的红色圈的勾去掉---确定，这样可以缩小空间更改标识符同样把下图的C？改为C1或者其他的就可以了B、电阻（右上角处有个工具栏一般选1K）图14 同样双击电阻元件，更改可视效果，并更改标识符C、二极管（也是在同一个库找）图15 同样更改二极管的可视效果，并更改标识符D、晶振（也是在此库，在最后一个）图16 更改标识符和可视效果F、电源跟接地图17G、开关(也是在同一个库)图18、1图18、2同样更改标识符和可视效果五、最小资源系统（图Ａ为最小系统图的左半边，图Ｂ为最小系统图的右半部）打开发给你的《DXP笔记》文件夹里的《最小资源系统图》文件夹的原理图(单击工具栏里的文件----打开---最小系统资源图所在的位置如你把我给你的放在D盘究打开D盘---DXP笔记-----最小资源系统图---会出现一个history文件夹和一些文件，单击后缀为PRJPCB的文件-----打开，就可以看到原理图了)，参照着画就好了图Ａ图Ｂk1、k2、k3等的标注用如下图所示单击Net1键再按键盘的左边的Tab键更改为K1、K2，如图Ｃ所示图Ｃ。

CAD的用法1.将芯片上下180度旋转的方法：用鼠标拖住它，然后按Y。

2.将芯片左右180度旋转的方法：用鼠标按住它，然后按X。

3.将图放大放小的方法：按Ctrl加鼠标移到。

4.复制文字：按住文字再按shift移到。

复制：Ctrl加C。

粘贴：Ctrl加V。

测两点距离：Ctrl+m全选元件：S→A元件带线拖动：Ctrl+左键▲.5中英互换：按DXP选中prerferences 键，再选DXP System中的General,再选中右边最下面的Vse localized resources，然后按Apply，最后关掉再重新打开。

6.用下面的System可以调用Libraries。

7.双击元器件按Tab可以改元件的名称。

8.点G可以改变跳移值。

Grid一般用10。

9.调太小图不见时，按V，F，图可重现。

▲10.制作模板时填写下方字的方法：填右下角的图表时，可用写文字的字填；也可用文字设置成跟文字差不多意思，再点击鼠标右键Options中的Document Options，选中Parameters，点击所用的文字，改成自己想要的，再按OK。

【再选中DXP中的Preferences中的Schematic中的Graphical Editing中的Convert Special Strings，最后按Apply即可。

】（也可以直接按T，P再选中Convert Special Strings）。

调用模板的保存类型是Advanced Schemdtic template（*.schdot）。

调用模板：Design→Templante→Set Template→找到我保存的打开SCHDOT，第一个选择最长的，第二个选择Replace这个，然后按OK。

建层次原理图：新建一个原理图→（Design→Create Sheet Symbol Erom Sheet）→点你所要的输出端的原理图按OK→重复括号的再点你所要的输入端的原理图按OK→再连线，最后按保存。

dxp教程
在这个DXP教程中，我们将学习如何利用DXP进行项目开发。

首先，我们需要了解DXP的基本概念和功能。

DXP是一种开
发平台，它提供了一套丰富的工具和框架，用于快速开发企业级应用程序。

它包含了一系列的组件，如界面设计工具、数据处理工具、安全管理工具等。

在本教程中，我们将重点介绍DXP的界面设计工具。

该工具
使我们能够创建和布局应用程序的用户界面。

我们将学习如何添加和配置各种组件，如按钮、文本框、标签等。

我们还将学习如何设置界面的样式和主题。

接下来，我们将研究DXP的数据处理工具。

这些工具使我们
能够连接和操作各种数据源，如数据库、Web服务等。

我们
将学习如何创建数据模型，如实体、属性和关系。

我们还将学习如何执行各种数据操作，如查询、插入、更新和删除。

然后，我们将探索DXP的安全管理工具。

这些工具使我们能
够管理用户、角色和权限。

我们将学习如何创建用户和角色，并为它们分配相应的权限。

我们还将学习如何实现身份验证和授权机制。

最后，我们将学习如何部署和调试应用程序。

我们将了解如何打包应用程序，并将其部署到目标环境中。

我们还将学习如何使用调试工具，以便在开发过程中定位和修复错误。

通过学习本教程，我们将对DXP的各个方面有一个全面的了解，并能够开始构建自己的项目。

让我们开始吧！。

目录PCB原理图绘制 (1)一，测量单位的设置： (2)二，布线设计规则设置： (2)三，元件布局。

(4)四，PCB板布线 (6)五，PCB板表面敷铜 (7)六，PCB板后期处理 (9)七，存档，完成PCB板设计。

(9)原理图的绘制 (10)附1：PCB板布局的一般原则 (17)附2：PCB板布线的一般原则 (18)附3：PCB电路的抗干扰措施 (18)附4：DXP快捷键大全 (19)DXP使用举例启动ProtelDXP：从Windows开始菜单选择Programs>Altium SP2>DXP 2004 SP2。

当打开Protel DXP后，将显示最常用的初始任务界面以便选择，如图1所示。

下面分别就PCB和原理图的建立和编辑进行介绍。

PCB原理图绘制新建PCB文件，菜单栏File>New>PCB。

出现PCB画图页面开始进行PCB绘图。

一，测量单位的设置：Design>Board Options>Measurement Unit两种测量单位，公制（Metric）和英制（Imperial），一般我们选用公制（Metric）。

二，布线设计规则设置：菜单栏Design>Rules,出现设计规则的参数设置对话框。

1，允许安全间距规则设置：Electric>Clearance>Clearance安全间距设计规则用于规定在PCB板的设计中，导线、过孔、焊盘、矩形敷铜填充等组件相互之间的最小安全距离。

我们一般采用默认值0.254mm。

2，短路规则设置：Electric>Short-Circuit>Short-Circuit短路许可设计规则用于设定电路板上的导线是否允许短路。

在Constraints选项区域中，勾选Allow Short Circuit复选框，允许短路。

3，导线宽度规则设置：Routing >Width>Width导线宽度设计规则用于布线时的导线宽度设定。

1.进入画封装页面：File-----New-----PCB Librariy2.画封装，最重要的是画出的要和实际的元件大小一致，否则做出来的板子就插不上元件。

所以设置合理的参数是很有必要的。

打开参数设置窗口：在页面中点击右键-----Option…----->Library Option… 就是Board Options窗口。

先把度量单位改为“米”制：在measurement unit中把imperial为metric。

Snap Grid是设置鼠标每移动一格的距离。

我一般把X、Y都设成1mil，移动的距离最小，也就是精度最高的。

visible grid为可视网格。

就是页面中显示的格子的大小，元件用毫米还量度就足够了，所以grid 1和grid 2都设置成1mm（要自己输入1mm）。

即可视网格边长为1毫米。

这样用尺子量好元件大小时，在这里画就很容易知道画出来的线的长度，而不必要再用工具“Place Standard Dimension”测量了。

其它的都才用默认就可以。

3.接下来的一步也很重要，就是一定要在页面的中心画元件封装，否则画出来的封装在PCB页面中就会出现这样的情况：点击那个元件封装，鼠标居然跑到其它地方去了，这样就很难布局好元件。

这种现象主要是因为画的封装的中心偏了。

解决办法很简单，先点击一个焊盘“Place Pad”，然后按住键盘的“Ctrl+End”键，这时鼠标箭头会自动跑到页面中心，放下那个焊盘做为标记。

这样，就可以以那个焊盘为中心画封装啦。

画完再把那个定位的焊盘删掉即可。

PROTEL DXP如何创建原理图器件介绍了使用PROTEL DXP 的库编辑器创建原理图器件和PCB 封装。

这个指南假设你能理解如何在原理图及PCB 环境中工作并且具有摆放及编辑器件的能力。

你可以在AltiumExamples utorials 路径中找到指南中的例子中使用到的器件及库。

在指南中，我们将要介绍到以下的主题：∙创建一个新的库∙创建含有一个部件及多个部件的原理图元件∙用原理图库编辑器报告检查器件创建原理图元件PROTEL DXP 中提供的原理图库编辑器可以用来创建，修改原理图元件以及管理元件库。

DXP操作指南注意：1、总图里面总线信号要用总线画2、原理图里面网络标号不能用[中括号],否则不能导入。

3、导原理图时，拉到最下面，ROOM不要打钩。

Protel DXP提供了三种导线延伸模式，<空格>用于横/竖的切换；<SHIFT+空格>用于水平/垂直/45度及任意角度的切换；放置元件时，按X键，实现水平翻转；按Y实现上下翻转；CTRL+Q 打开选择记忆器窗口，可快速选择记忆器中民存储的元件；DXP快捷键DXP按键更改记录2015.6.19DXP规则设置一、Electrical （电气类型）1 ． Clearance （安全距离）选项区域设置安全距离设置的是 PCB 电路板在布置铜膜导线时，元件焊盘和焊盘之间、焊盘和导线之间、导线和导线之间的最小的距离。

2 ． Short Circuit （短路）选项区域设置短路设置就是否允许电路中有导线交叉短路。

设置方法同上，系统默认不允许短路，即取消 AllowShort Circuit 复选项的选定。

3 ． Un-Routed Net （未布线网络）选项区域设置可以指定网络、检查网络布线是否成功，如果不成功，将保持用飞线连接。

4 ． Un-connected Pin （未连接管脚）选项区域设置对指定的网络检查是否所有元件管脚都连线了。

二、Routing （布线类型）未全1 ． Width （导线宽度）选项区域设置导线的宽度有三个值可以供设置，分别为 Max width （最大宽度）、 Preferred Width （最佳宽度）、Min width （最小宽度）三个值。

2. Routing Topology （布线拓扑）选项区域设置拓扑规则定义是采用的布线的拓扑逻辑约束。

Protel DXP 中常用的布线约束为统计最短逻辑规则，用户可以根据具体设计选择不同的布线拓扑规则。

Protel DXP 提供了以下几种布线拓扑规则。

◆ Shortest ( 最短 ) 规则设置在布线时连接所有节点的连线最短规则。

第一步。

新建一个项目文件。

文件—>新建—>工程—>PCB工程。

然后右键新建的项目选择保存项目。

在窗口中选择路径和项目名称。

（右键跟子菜单无法截图，所以就不截图了）第二步。

右键工程选择“给工程添加新的”—>“Schematic”。

即电路图文件。

保存文件并确定一个名字。

第三步。

打开schdoc文件（就是电路图文件）。

在schdoc文件编辑区里浏览库放置电路图所需的元器件。

（就是在这个文件的编辑区里画出要画PCB板的电路图）1、放置元器件。

放置元器件的方法有好几种：（1）菜单栏那设计—>浏览元件库（2）在软件的左边缘那若能看到元件库字样也能打开（3）在菜单栏那有个图标。

见下图（常用的是2）2、.找所要的元器件。

在几个库里多找找。

顺便熟悉下库里有啥。

3、添加元件库。

点击上图中的元件库。

会出现下面的窗口。

点击安装浏览到要添加的库。

然后双击就可以（双击后在框中能看到就表示添加进去了）。

然后就可以关闭这个窗口了。

4、画线在放置好一些或全部元器件（这个视情况而定，图的简易和个人习惯决定）后进行连线。

连线的方法有两种。

（1）是直接使用走线连接。

这个不解释，就是直接点画线后连接两个要连接的点。

（2）是使用网络标号来连接。

两个相同名字的标号表示两个点是相连的。

在放置网络标号的时候要注意标号的XX要跟线连接好（会变红，仔细点可以发现有没接好）。

修改标号的名称就是直接双击那些标号的名称就可以改了。

下图中1为画线，2为网络标号 3为会变红然后在一个布置好标号的或者连着线的元件要拖动时如果直接拖动会发现连线或标号是不会跟着走的。

这样很不好对吧。

所以在拖动的时候要同时按住ctrl键。

这样在拖动时就会跟着一起动。

不会改变原来的连接。

同样在后面的pcb里也一样道理。

5、封装在一个完成好的电路图文件后需要给电路图中的每一个元件都确定一个封装。

封装其实是告诉电脑这个元件的引脚是怎么样的。

每个引脚间的距离关系，而电路图是在告诉电脑每个引脚间是怎么连线的。
