protel DXP 2004图文安装教程

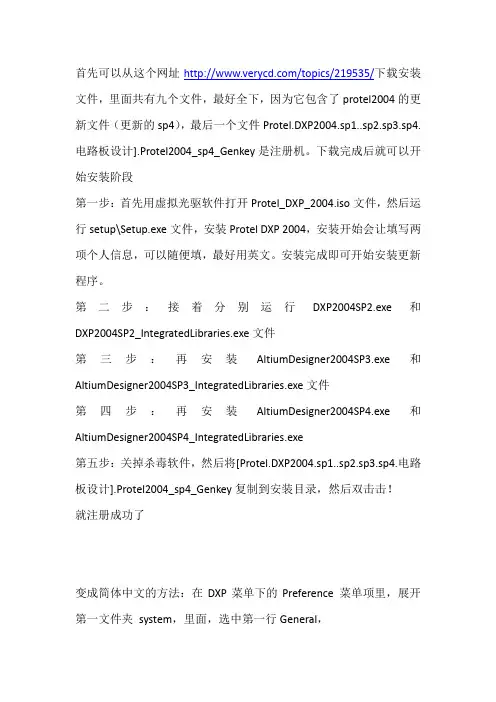

首先可以从这个网址/topics/219535/下载安装文件，里面共有九个文件，最好全下，因为它包含了protel2004的更新文件（更新的sp4），最后一个文件Protel.DXP2004.sp1..sp2.sp3.sp4.电路板设计].Protel2004_sp4_Genkey是注册机。

下载完成后就可以开始安装阶段
第一步：首先用虚拟光驱软件打开Protel_DXP_2004.iso文件，然后运行setup\Setup.exe文件，安装Protel DXP 2004，安装开始会让填写两项个人信息，可以随便填，最好用英文。

安装完成即可开始安装更新程序。

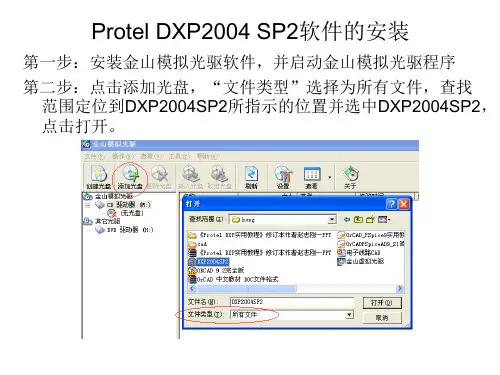

第二步：接着分别运行DXP2004SP2.exe和DXP2004SP2_IntegratedLibraries.exe文件
第三步：再安装AltiumDesigner2004SP3.exe和AltiumDesigner2004SP3_IntegratedLibraries.exe文件
第四步：再安装AltiumDesigner2004SP4.exe和AltiumDesigner2004SP4_IntegratedLibraries.exe
第五步：关掉杀毒软件，然后将[Protel.DXP2004.sp1..sp2.sp3.sp4.电路板设计].Protel2004_sp4_Genkey复制到安装目录，然后双击击！
就注册成功了
变成简体中文的方法：在DXP菜单下的Preference 菜单项里，展开第一文件夹system，里面，选中第一行General，
在右边的窗口里面的最下边倒数第三行，选中Use localized rescources，关闭并重新启动该软件，可把软件变为简体中文版本。

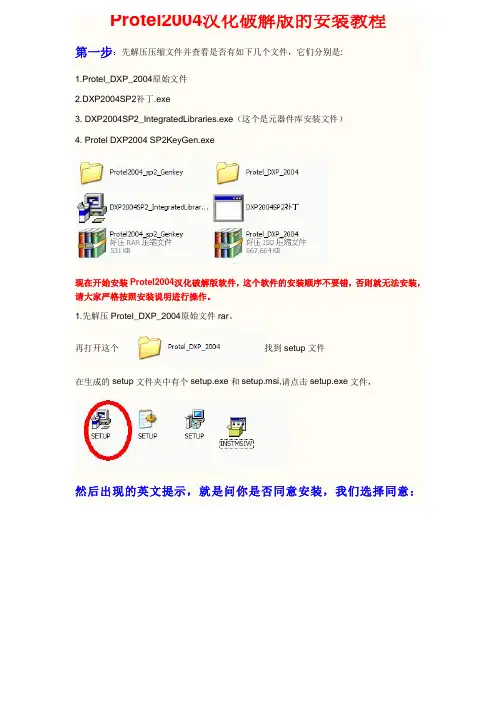

Protel2004汉化破解版的安装教程第一步：先解压压缩文件并查看是否有如下几个文件，它们分别是:1.Protel_DXP_2004原始文件2.DXP2004SP2补丁.exe3. DXP2004SP2_IntegratedLibraries.exe（这个是元器件库安装文件）4. Protel DXP2004 SP2KeyGen.exe现在开始安装Protel2004汉化破解版软件，这个软件的安装顺序不要错，否则就无法安装，请大家严格按照安装说明进行操作。

1.先解压Protel_DXP_2004原始文件rar。

再打开这个找到setup文件在生成的setup文件夹中有个setup.exe和setup.msi,请点击setup.exe文件，然后出现的英文提示，就是问你是否同意安装，我们选择同意：接下来就是不停的先择NEXT接下来还是选择next然后还是选择next开始安装dxp 2004第二步：运行DXP2004SP2补丁.exe（时间较长，要耐心）点击后自动出现下面的：接下来是这个：然后选择这个next还是next接下来:补丁哥装完了：完成了第三步：.装了SP2补丁后，打开DXP 2004（在电脑的“开始”中寻找），出现这个界面：接下来点击左上角DXP菜单下的Preference（优先设定）菜单项出现这个优先设定对话框：到此软件的汉化工作完成了。

第四步：运行DXP2004SP2_IntegratedLibraries.exe文件，即SP2元件库文件。

接下来就是不停的选择NEXT 直到库文件安装完成第五步：到这里.还是不能用，要破解。

使用AltiumDXP2004SP2KeyGen.exe进行破解，将破解文件打开出现如下子文件:找到DXP2004的安装目录如下图：将DXP2004_sp2_Genkey.exe文件粘贴一下，双击之后出现下面这个：之后它会提示你注册成功！快去打开软件看看吧对比一下这个。

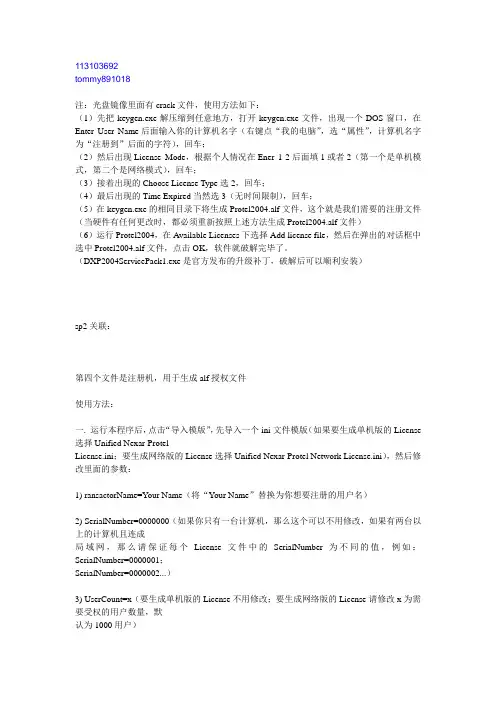

113103692tommy891018注：光盘镜像里面有crack文件，使用方法如下：（1）先把keygen.exe解压缩到任意地方，打开keygen.exe文件，出现一个DOS窗口，在Enter User Name后面输入你的计算机名字（右键点“我的电脑”，选“属性”，计算机名字为“注册到”后面的字符），回车；（2）然后出现License Mode，根据个人情况在Ener 1-2后面填1或者2（第一个是单机模式，第二个是网络模式），回车；（3）接着出现的Choose License Type选2，回车；（4）最后出现的Time Expired当然选3（无时间限制），回车；（5）在keygen.exe的相同目录下将生成Protel2004.alf文件，这个就是我们需要的注册文件（当硬件有任何更改时，都必须重新按照上述方法生成Protel2004.alf文件）（6）运行Protel2004，在Available Licenses下选择Add license file，然后在弹出的对话框中选中Protel2004.alf文件，点击OK，软件就破解完毕了。

（DXP2004ServicePack1.exe是官方发布的升级补丁，破解后可以顺利安装）sp2关联：第四个文件是注册机，用于生成alf授权文件使用方法：一. 运行本程序后，点击“导入模版”，先导入一个ini文件模版（如果要生成单机版的License 选择Unified Nexar-ProtelLicense.ini；要生成网络版的License选择Unified Nexar-Protel Network License.ini），然后修改里面的参数：1) ransactorName=Your Name（将“Your Name”替换为你想要注册的用户名）2) SerialNumber=0000000（如果你只有一台计算机，那么这个可以不用修改，如果有两台以上的计算机且连成局域网，那么请保证每个License文件中的SerialNumber为不同的值，例如：SerialNumber=0000001；SerialNumber=0000002...）3) UserCount=x（要生成单机版的License不用修改；要生成网络版的License请修改x为需要受权的用户数量，默认为1000用户）其它参数普通用户不必修改。

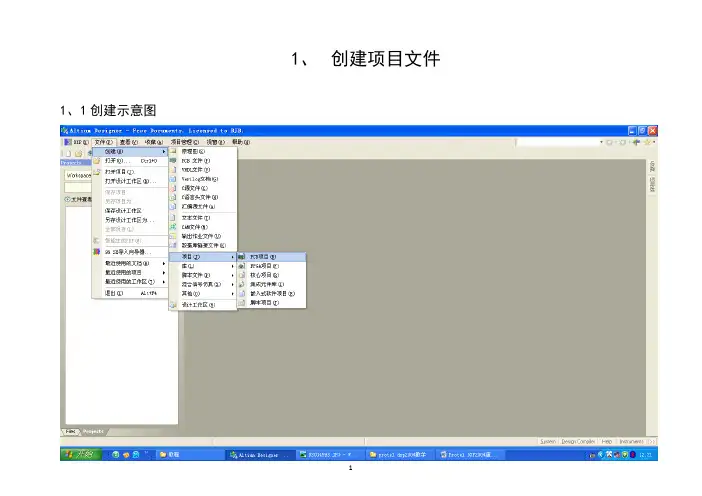

1、创建项目文件1、1创建示意图1、2追加原理图文件图文件（在同一文件夹下）2、绘制原理图2、1绘制元器件重命名新元件输入新元件名称“AT89S51”跳转到原点（Ctrl+Home）放置轮廓矩形双击矩形区域改更设置。

放置引脚按Tab键设置引脚。

打开SCH Library选项卡选中AT89S51单击[编辑],输入流水号,注释和描述。

单击模型里的[追加]，在加新模型里选Footpint，并确定。

在出现的PCB模型里点击[浏览]出现库浏览窗口，点[…]，在出现的可用元件库中先[安装]标签，点[安装]按钮。

在打开文件夹中选protel footprint library(*.PCBLIB)类型，打开DIP-Peg Leads.PcbLib文件。

然后并闭可用元件库窗口，在库浏览中再选择DIP-40后确定。

出现以下窗口并确定。

追加别名8051。

第一个元件封装完成，点击放置，即或在原理图中放置该元件。

然后点[工具][新元件]建立DS12887和8155元件，按以上同样的方法封装，放置即可。

2、2放置元器件并连接。

（1）数码管选择Dpy Red-CC,共6个。

（2）无极性电容选择方型Cap,Tab键在数值中填写容量100pF。

共2个。

极性电容Cap Pol2,100Uf,共2个。

（3）微动开关SW-PB共4个。

（4）电阻10K，共2个。

Res Pack4一个，1K。

（5）晶体振荡器1个，12MHz。

（6）集成电路3块，8155、DS12877、8015。

放置网络标签和导线连接电路。

元器件注释（以前要对每个元器件单独注释，在DXP2004中可以自动注释，非常方便）。

执行[工具][注释]。

在弹出的注释对话框中点击[Reset All]在Information出现后点[OK][更新变化表][OK][接受变化建立ECO]在工程变化订单中点击[执行变化][使变化生效][关闭][关闭]完成注释。

3、报表生成在原理图绘制完成后可统编译原理图，找出错误有在放修改，同生成所需的各种文档报表。

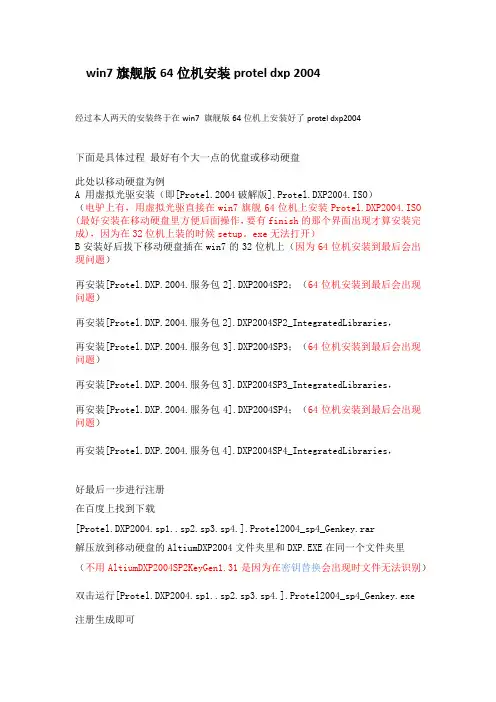

win7旗舰版64位机安装protel dxp 2004经过本人两天的安装终于在win7 旗舰版64位机上安装好了protel dxp2004下面是具体过程最好有个大一点的优盘或移动硬盘此处以移动硬盘为例A 用虚拟光驱安装（即[Protel.2004破解版].Protel.DXP2004.ISO）（电驴上有，用虚拟光驱直接在win7旗舰64位机上安装Protel.DXP2004.ISO (最好安装在移动硬盘里方便后面操作，要有finish的那个界面出现才算安装完成)，因为在32位机上装的时候setup。

exe无法打开）B安装好后拔下移动硬盘插在win7的32位机上（因为64位机安装到最后会出现问题）再安装[Protel.DXP.2004.服务包2].DXP2004SP2；（64位机安装到最后会出现问题）再安装[Protel.DXP.2004.服务包2].DXP2004SP2_IntegratedLibraries，再安装[Protel.DXP.2004.服务包3].DXP2004SP3；（64位机安装到最后会出现问题）再安装[Protel.DXP.2004.服务包3].DXP2004SP3_IntegratedLibraries，再安装[Protel.DXP.2004.服务包4].DXP2004SP4；（64位机安装到最后会出现问题）再安装[Protel.DXP.2004.服务包4].DXP2004SP4_IntegratedLibraries，好最后一步进行注册在百度上找到下载[Protel.DXP2004.sp1..sp2.sp3.sp4.].Protel2004_sp4_Genkey.rar解压放到移动硬盘的AltiumDXP2004文件夹里和DXP.EXE在同一个文件夹里（不用AltiumDXP2004SP2KeyGen1.31是因为在密钥替换会出现时文件无法识别）双击运行[Protel.DXP2004.sp1..sp2.sp3.sp4.].Protel2004_sp4_Genkey.exe 注册生成即可安装好约有4.7个G汉化DXP自带汉化功能，单击左上角DXP选择Preferences，在System下的General 右面窗口的下方勾选屏幕右下方就有一个use localizated选项。
