中文版Protel2004 DXP操作步骤网上及书本上介绍了许多英文版Protel2004 DXP的教程，但介绍中文版Protel2004 DXP使用的较少，经过本人自学后，写下了可以直接操作的步骤，供大家参考。
一. 创建文件1、创建项目文件（项目文件后缀名为.prjPCB）文件——创建——项目——PCB项目——（刚创建的文件名“PCB-Project1. prjPCB”，下方有一个粉色的文件夹图标，表明文件没有保存）右击刚创建的蓝色的文件“PCB-Project1. prjPCB”——点击“保存项目”——选择保存路径——重命名——保存。
2、创建原理图（原理图文件后缀：.schdoc）文件——创建——原理图——右击刚创建的文件名——保存项目——选择保存路径——重命名——保存。
3、创建PCB板文件点击在需要创建的项目文件，点击菜单栏“文件”——“创建”——“项目”——“pc”b文件——右击刚创建的文件——选择保存路径——重命名——保存。
二. 设计图纸尺寸在原理图面板上点击“设计”——文档选项——在“标准风格”里选择合格的纸张或点击“使用自定义”右方的方框点击打钩，在下方输入自定义的宽度、高度等参数——确定是否需要显示图纸明细表（点击去掉勾不显示图纸明细表，明细表为显示图纸张数、作者等信息，捕获：为元件移动的基本步长）。
放大图纸——Pgup，缩小图纸——PageDn，合适大小——Ctrl+ PageDn，移动图纸——右击出现手型不放拖动。
三. 元件、封装载入元件库提示：原理图和PCB图在制作过程中经过了多步操作时必须经常右击文件名点击“保存”保存文件（不是文件菜单中的保存），否则容易死机。
1. 元件和封装载入元件库：在原理图界面，点击“放置”——点击“库参考”右方带3个点的方框——点击“库”右方带3个点的方框——点击“安装”——点击“查找范围”右方的下拉箭头——点击“文件类型”右边的倒三角选择All Files（全部）——点击文件夹图标找到文件位置——点击需要的文件——点击“打开”。
说明proteldxp2004主窗口界面的组成
Protel DXP 2004 的主窗口界面由以下几个主要组成部分组成：
1. 菜单栏：位于主窗口的顶部，包含各种菜单选项，用于执行不同的功能命令和操作。
2. 工具栏：位于菜单栏下方，包含一系列常用的工具按钮，可以快速访问常用功能和命令。
3. 左侧面板：位于主窗口的左侧，包含多个选项卡，例如项目管理、库管理、BOM等。
每个选项卡可以展开或折叠，以便
选择不同的功能。
4. 中央编辑区：位于主窗口的中央，是进行电路设计和布局的主要工作区域。
可以在该区域中绘制电路图、布置元件和导线等。
5. 右侧属性栏：位于主窗口的右侧，提供有关所选元件或图形的详细属性和设置选项。
可以通过修改属性栏中的值来更改元件的属性。
6. 底部状态栏：位于主窗口的底部，提供有关当前操作状态的信息，例如当前的工具或模式、坐标位置等。
这些组件共同构成了 Protel DXP 2004 的主窗口界面，提供了
丰富的功能和工具，用于进行电路设计和布局。
一．中英文环境转换：DXP---------Preferences-------DXP System----General------(在localication板块下选择)-------Use localized resources------Display localized dialogs:显示中文对话框，同时显示中文命令内容；-Display localized hints only：只显示中文提示；Localized menus必须选中。
重新启动之后就可以用中文格式二．设置图纸大小：设计-----文档选项-----设置里面的相应参数即可。
其中“网络设置”中“网络”里的“捕获”：光标每次移动距离的大小；“可视”：可以在图纸上看到网格；“电气网络”指当进行画线操作或元件进行电气连接时，此功能可以让用户捕捉到起始点或元件的引脚。
其中“有效”指以光标为中心，以“网格范围”为半径寻找节点。
三．图纸的设计信息：设计---文档选项---参数---填写设计信息CurrentTime:当前时间CurrentDate:当前日期Time: 设置时间Date：设置日期DocumentfullpathAndName:设计项目文件和完整路径DocumentName：文件名ModifiedDate：修改日期ApprovedBy：项目设计负责人CheckedBy：图纸校对人CompanyName：公司名称DrawnBy：图纸绘制者Engineer：设计工程师Orgnization：设计机构名称Address1 ，Address2，Address3，Address4：设置地址Title：原理图标题SheetNumber：电路原理图编号DocumentNumber：文本编号SheetTotal：整个项目原理图总数Revision：设计图纸版本号 Rule：设计规则ImagePath：影像路径四．原理图各个元件整体注释方法：工具-----注释---左上角处理顺序：Across Then Down—先上后下，先左后右；Up Then Across：先下后上，先左后右；Across Then Up：先左后右，先下后上；Across Then Down：先左后右，先上后下。
Protel DXP 2004 使用步骤一、创建一个工程文件1、File（文件）/New（创建）/Pcb project2、Save as project（另存项目）（保存改名* **. .prjpcb）3、在这个工程中新建原理图文件。
（Sch××.schdoc）二、原理图绘制45、电气检查规则设置。
Project（项目管理）/ Project Options（项目管理选项）6、原理图编译。
Project（项目管理）/Complie Document *.schDoc编译后查看信息窗口。
View（查看）/Workspace Panels（工作区面板）/System/Message(若Message中没有错误信息，说明原理图正确。
)7、生成网络文件.Design（设计）/Netlist For Document（设计项目的网络表）/Protel8、生成元件列表文件。
Rrports（报告）/Bill of Materials.弹出对话框，点击Expot 将文件保存为Excel格式。
三PCB板制作9、在这个工程中，新建一个PCB文件。
扩展名为Pcb××.pcbdoc10、设置坐标原点。
Edit（编辑）/Origin（原点）/Set(设定)11Design（设计）/Board Shape(PCB板形状)/Redfine Board Shape（重新定义PCB板形状) (PCB 区域变成绿色，光标变成十字行，用光标来定义四个角。
) 若对外形尺寸不满意Design/Board Shape(PCB板形状)/Move Board Vertices（移动PCB板顶）来重调整尺寸。
12、设置电气边框注意：只能在keep-out layer（禁止布线层）中进行。
Place（放置）/Line（直线）或绘图工具栏里的第一个图标13、加载网络文件和元件封装。
Desin/Import changes Form *.PrjPCB.出现对话框，点击Validate Changes ,在check栏中出现“√”，表示正确。
1.面板显示方式：锁定显示方式，自动隐藏方式，浮动显示方式2.恢复默认窗口：view--- dexktop layouts---default3.保存当前窗口模式：view--- dexktop layouts---save layouts4.删除文件：对准文件名左击，选择remove from project(若此文件在工作窗口处于打开状态，则文件成为自由文件在面板中显示，随时可以拖动会任一项目中；若已经在窗口中关闭，则不会出现在面板中)5.插入其他项目的文件：在项目名称上右键，选择Add Existing to protect6.激活自动备份功能，并指定文件存储位置：DXP---Preferences---DXP System---Backup---在Auto save every之前打勾，自己设置保存频率、保存版本数和路径7.图纸设置：Design---Document Options(Orientation:设置图纸方向，landscape是横向，Portrait是纵向；Title Block:标题栏，一般使用标准方式；Show Reference Spaces显示工作区；Show Border：显示边界；捕捉栅格：snap鼠标移动的单位长度；可视栅格：visible图纸中栅格长度，一般设置成和捕捉栅格相同数据；电气栅格：Electrical Grid 搜索电气节点，值小于捕捉栅格的0.5；Change System Font：改变字体，一般选默认，除非出现无法显示的字符；纸张类型一般选用A4 )8.1000mil=1英寸=25.4mm9.窗口缩放：view---Fit document显示整张电路图；view---Fit All Objects只显示有用部分，不显示空白及边框，是最常用的方式，快捷键ctrl+PgDn；view---Area:区域选择命令，可选择放大部分；view---around point 将选择部分放大到窗口中心，要从想要放大的元器件中心开始选择；view---Selected Objects 将选定的元器件放大到窗口中；快捷键：shift+Home 将鼠标所在位置移到窗口中心；shift+End 刷新当前画面；View---Full Screen 将工作窗口全屏显示；10.Edit---Select---Inside/outside area 选择框选区域；Edit---Select—all 选择所有元器件；Edit---Select---Toggle Selection 单个选择元器件，可以不连续选择元器件，对应可以按住Shift再选择元器件；取消所有选择的元器件：X+A；11.增量复制：选中要复制的电路，按下ctrl+c，选择Edit---Paste Array，设置参数：Item Count 要复制的数目；primary/secondary increment 增量参数都设置为相同；下面是水平与垂直间距；12.按左键+shift键+X或Y进行左右和上下翻转。

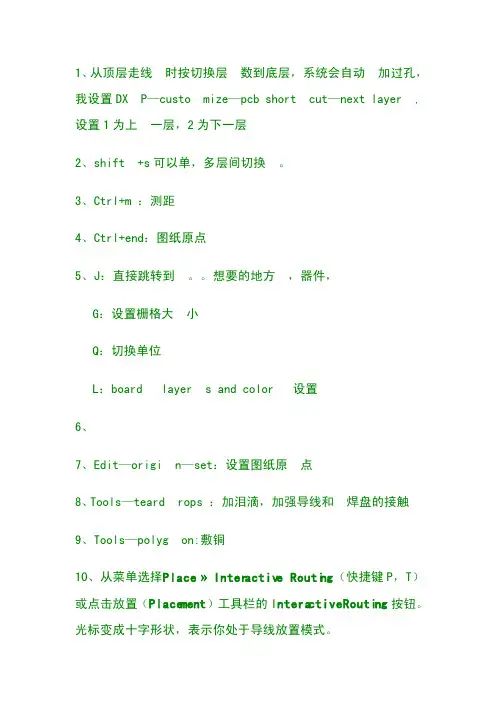

1、从顶层走线时按切换层数到底层，系统会自动加过孔，我设置DXP—customize—pcb shortcut—next layer,设置1为上一层，2为下一层2、shift+s可以单，多层间切换。
3、Ctrl+m ：测距4、Ctrl+end：图纸原点5、J：直接跳转到。
想要的地方，器件，G：设置栅格大小Q：切换单位L：board layers and color设置6、7、Edit—origin—set：设置图纸原点8、Tools—teardrops ：加泪滴，加强导线和焊盘的接触9、Tools—polygon:敷铜10、从菜单选择P lace» Intera ctive Routin g（快捷键P，T）或点击放置（Placem ent）工具栏的In terac tiveRoutin g按钮。
光标变成十字形状，表示你处于导线放置模式。
11、左击鼠标（或按ENTE R键）放置实心颜色的导线段。
空心线段表示导线的lo ok-ahead部分。
放置好的导线段用层颜色来显示。
12、按SPACE BAR键来切换你要放置的导线的horiz ontal/vertic al 和 start45° 起点模式。
13、在任何时候按END键来重绘画面。
14、在任何时候按快捷V、F来画面重绘为显示所有对象。
15、在任何时候按PAGEU P 和PAGEDO WN键来以光标位置为中心放大或缩小。
16、按BACKS PACE键取消放置前一条导线段。
17、在你完成放置导线后或想要开始一条新的导线时右击或按E SC键。
18、按DELET E键删除被选择的导线段。
19、在你完成PC B上的所有的导线放置后，右击或按ES C键退出放置模式。
光标会恢复为一个箭头。
Protel DXP 2004 标题栏的使用教程Protel DXP中标题栏的使用
图文
在Protel DXP设计原理图时，即使在原理图的文档参数里面设置了各种参数，如标题，日期，和设计人等，但是在右下方的标题栏的内容都不显示出来。
查找了很多书籍或网上的文章都没有发现答案，今天忽然发现了其中的奥秘，特此和大家共享。
(括号内为英文版的DXP)
首先，执行设计(Design)--文档选项…(Document Option)，打开文档属性对话框，设置其中Title等参数。
其次，执行放置(Place)-文本字符串(Text String)，按TAB键，将Text属性中设置为"=Title",并将Text String放在标题栏的Title的右侧。
其他同设置，当输入"="后，会自动提示。
第三，执行 工具(Tool)-原理图优先设定(Schematic Preference)，切换到 Graphic Editing ，选中其中的 转换特殊字符串(Convert Special Strings)。
单击确认,OK,，你会发现见面的标题栏中的内容都显示出来了，如果没有设置的参数以*号表示出来。
