地下连续墙的施工工艺流程及注意事项地下连续墙是一种用于深基坑支护的常见工程结构，具有抗倾覆能力强、刚度大、施工周期短等优点。
在进行地下连续墙的施工工艺流程时，需要注意一些关键点和细节。
本文将详细介绍地下连续墙的施工工艺流程及注意事项。
一、地下连续墙的施工工艺流程：1. 基坑开挖：首先根据设计要求和现场实际情况进行基坑开挖。
开挖深度应根据工程需要和土层情况合理确定，并在开挖过程中及时进行土质分析，确保基坑的稳定性。
2. 基坑支护：在基坑开挖后，需要进行基坑支护，以防止土体坍塌和基坑变形。
常用的基坑支护方式有钢支撑、混凝土支撑等，根据具体情况选择合适的支护方式。
3. 连续墙桩施工：在基坑支护完成后，开始进行连续墙桩的施工。
连续墙桩是地下连续墙的主要承载结构，其施工质量直接影响地下连续墙的稳定性和使用寿命。
施工时需根据设计要求进行桩身的钢筋布置和混凝土浇筑，确保桩身的强度和稳定性。
4. 连续墙槽挖掘：连续墙桩施工完毕后，进行连续墙槽的挖掘。
连续墙槽的挖掘应根据设计要求和土层情况进行，保证连续墙槽的形状和尺寸符合设计要求。
5. 连续墙钢筋制作和安装：连续墙槽挖掘完成后，开始进行连续墙钢筋的制作和安装。
连续墙钢筋的制作应按照设计要求进行，确保钢筋的质量和强度。
安装时应注意保持钢筋的垂直度和水平度，确保连续墙的稳定性。
6. 连续墙混凝土浇筑：连续墙钢筋安装完毕后，进行连续墙的混凝土浇筑工作。
在浇筑过程中，应注意浇筑速度和浇筑质量，确保混凝土的均匀性和密实性。
7. 连续墙养护：连续墙混凝土浇筑完成后，进行连续墙的养护工作。
养护时间一般为7-14天，养护期间应保持墙体湿润，防止龟裂和温度变化对墙体产生不利影响。
二、地下连续墙施工的注意事项：1. 施工人员应熟悉施工工艺流程，按照规范要求进行施工，确保施工质量。
2. 基坑开挖前需进行地质勘察，了解土层情况和地下水位，以便合理确定基坑支护方式和施工工艺。
3. 连续墙桩的施工应保持桩身的垂直度和水平度，避免出现偏斜或倾斜现象。

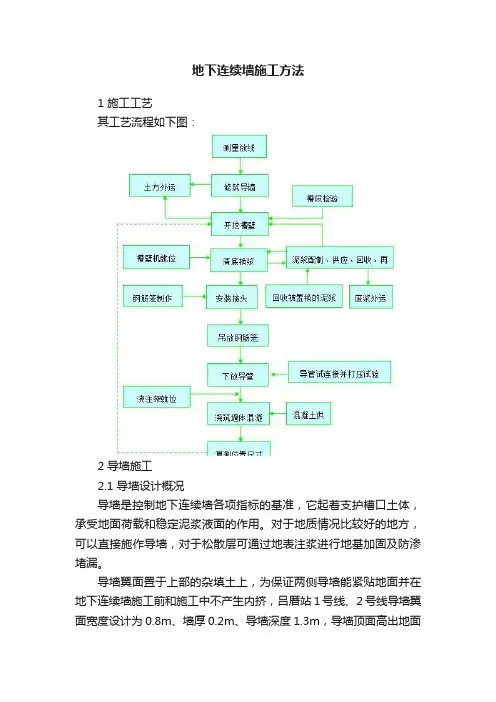

地下连续墙施工方法1 施工工艺其工艺流程如下图：2 导墙施工2.1 导墙设计概况导墙是控制地下连续墙各项指标的基准，它起着支护槽口土体，承受地面荷载和稳定泥浆液面的作用。
对于地质情况比较好的地方，可以直接施作导墙，对于松散层可通过地表注浆进行地基加固及防渗堵漏。
导墙翼面置于上部的杂填土上，为保证两侧导墙能紧贴地面并在地下连续墙施工前和施工中不产生内挤，吕厝站1号线、2号线导墙翼面宽度设计为0.8m、墙厚0.2m、导墙深度1.3m，导墙顶面高出地面0.1m，防止周围的散水流入槽段内，污染泥浆。
导墙的净距为地下连续墙设计厚度加50mm的施工余量。
导墙顶面做成水平，考虑地面坡度影响，在适当位置做成10~15厘米台阶。
模板拆除后，沿其纵向每隔2米加设上下两道100*100厘米方木做内支撑，将两片导墙支撑起来。
导墙分段施工，分段长度根据模板长度和规范要求，一般控制在30～50m。
在平面上导墙施工接头与地下连续墙接头错开。
导墙主筋用Ф12螺纹钢，钢筋间距按200mm排列，水平钢筋置于内侧采用φ8圆钢，钢筋间距按200mm排列根据施工区域地质情况，导墙做成“┓┏”形现浇钢筋混凝土结构，断面如下图所示；导墙断面图在导墙各转角处需向外延伸，满足成槽机的最小抓斗要求，转角处导墙需沿轴线外放不小于0.3m。
2.2 导墙沟槽开挖用全站仪放出地墙轴线，并放出导墙位置(连续墙轴线向基坑外侧外放100mm)，导墙开挖采用小型挖掘机开挖，人工配合清底。
基底夯实后，铺设7厘米厚1：3水泥沙浆，混凝土浇筑采用木模板及木支撑，插入式振捣器振捣。
在导墙的混凝土达到设计强度前，禁止任何重型机械和运输设备在其旁边通过。
导墙施工缝与地下墙接缝错开。
其施工顺序如下：2.3 导墙的钢筋混凝土施工（1）导墙沟槽开挖后立即将导墙中心线引至沟槽中，控制模板施工。
（2）导墙主筋用Ф12螺纹钢，钢筋间距按150mm排列，水平钢筋置于内侧采用φ8圆钢，钢筋间距按200mm排列。

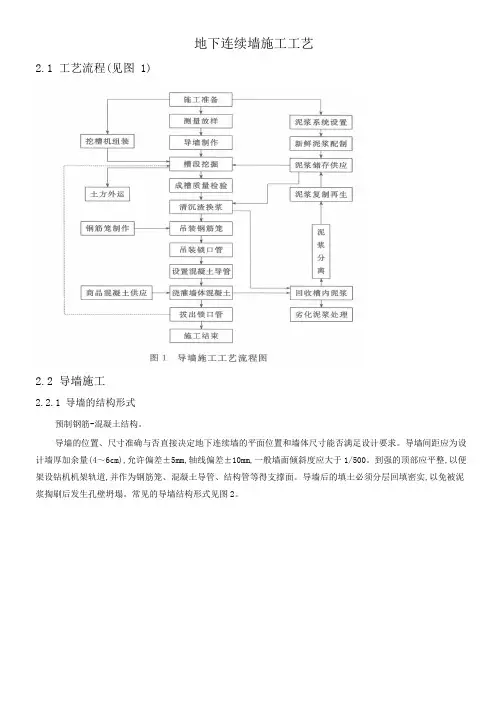

地下连续墙施工工艺2.1 工艺流程(见图 1)2.2 导墙施工2.2.1 导墙的结构形式预制钢筋-混凝土结构。
导墙的位置、尺寸准确与否直接决定地下连续墙的平面位置和墙体尺寸能否满足设计要求。
导墙间距应为设计墙厚加余量(4～6cm),允许偏差±5mm,轴线偏差±10mm,一般墙面倾斜度应大于1/500。
到强的顶部应平整,以便架设钻机机架轨道,并作为钢筋笼、混凝土导管、结构管等得支撑面。
导墙后的填土必须分层回填密实,以免被泥浆掏刷后发生孔壁坍塌。
常见的导墙结构形式见图2。
2.2.2 导墙施工方法(1)导墙是保证连续墙精度的首要条件,因此,在施工放线前做好技术交底,严格复合,保证定位放线准确。
(2)导墙施作时放宽40～60mm(沿中轴线向两侧,每边放宽20210mm),是为了保证抓斗钻头及钢筋网片、锁扣管进出较为顺利。
(3)为保证连续墙既满足设计精度又不侵入车站建筑界限,同时保证内衬墙结构厚度,在放线时将连续墙中轴线向外多放1202130mm(一般连续墙内侧轮廓放宽100mm)。
(4)导墙垂直度控制在±7.5mm内,导墙内墙垂直度控制在±3mm内,导墙顶面平行,全长范围内高差控制在±5mm内,导墙轴向误差控制在±10mm之内。
(5)导墙上口高出地面100mm,以防垃圾和雨水冲入导槽内污染或者稀释泥浆。
(6)导墙开挖土方时,如果外侧土体能保持垂直自立时,则以土壁代替外膜板,避免回填土,否则外侧设模板。
混凝土强度达到设计要求后,墙背用粘土分层夯填密实,防止地表水渗入槽内,引起槽段塌方。
(7)导墙施工完成后,在槽底铺上40mm厚M5号水泥砂浆,在槽段末开挖前可做临时储浆或换浆沟用。
(8)拆模后每隔2m设上下两道木支撑,支撑采用80mm直径的圆木。
抓槽之前不拆内撑,并及时回填土方,同时严禁重型机械在混凝土未达到设计强度之前靠近导墙行走,以防止导墙变形。

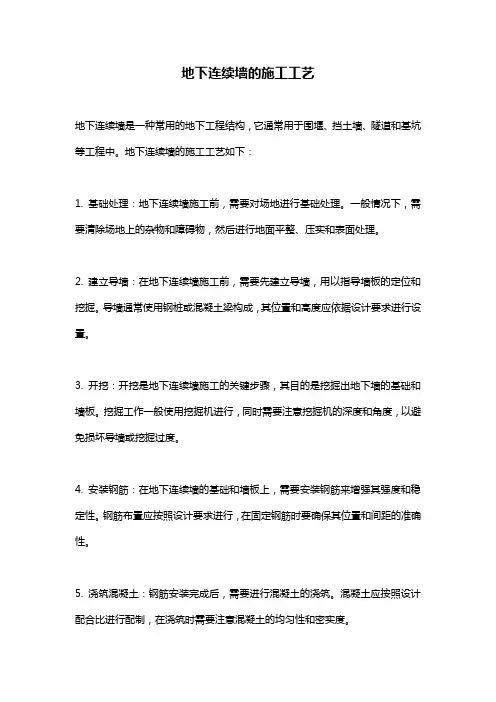

地下连续墙的施工工艺
地下连续墙是一种常用的地下工程结构，它通常用于围堰、挡土墙、隧道和基坑等工程中。
地下连续墙的施工工艺如下：
1. 基础处理：地下连续墙施工前，需要对场地进行基础处理。
一般情况下，需要清除场地上的杂物和障碍物，然后进行地面平整、压实和表面处理。
2. 建立导墙：在地下连续墙施工前，需要先建立导墙，用以指导墙板的定位和挖掘。
导墙通常使用钢桩或混凝土梁构成，其位置和高度应依据设计要求进行设置。
3. 开挖：开挖是地下连续墙施工的关键步骤，其目的是挖掘出地下墙的基础和墙板。
挖掘工作一般使用挖掘机进行，同时需要注意挖掘机的深度和角度，以避免损坏导墙或挖掘过度。
4. 安装钢筋：在地下连续墙的基础和墙板上，需要安装钢筋来增强其强度和稳定性。
钢筋布置应按照设计要求进行，在固定钢筋时要确保其位置和间距的准确性。
5. 浇筑混凝土：钢筋安装完成后，需要进行混凝土的浇筑。
混凝土应按照设计配合比进行配制，在浇筑时需要注意混凝土的均匀性和密实度。
6. 安装支撑墙：当混凝土达到一定强度后，需要安装支撑墙来支撑地下连续墙的稳定。
支撑墙可以使用钢板或混凝土板构成，其位置和高度应按照设计要求进行设置。
7. 移除导墙和支撑墙：当地下连续墙完全固结后，需要移除导墙和支撑墙。
移除时需要注意不要影响地下连续墙的稳定性和安全性。
通过上述步骤，地下连续墙的施工工艺就完成了。
在施工过程中，需要注意安全、质量和环保等方面的要求，以确保工程质量和施工安全。

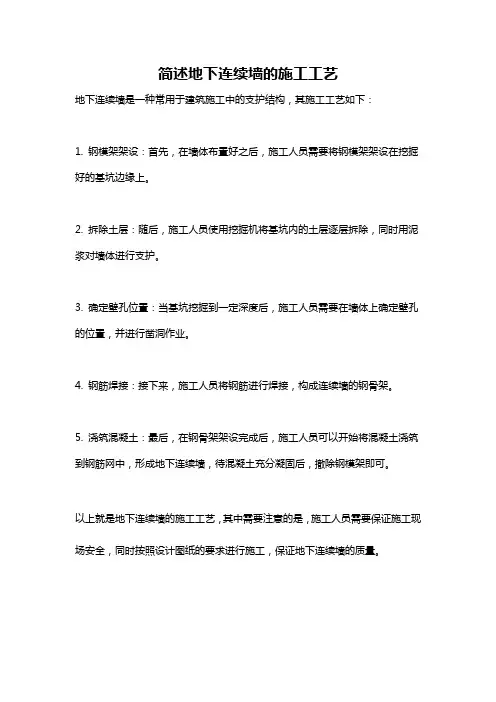

简述地下连续墙的施工工艺
地下连续墙是一种常用于建筑施工中的支护结构，其施工工艺如下：
1. 钢模架架设：首先，在墙体布置好之后，施工人员需要将钢模架架设在挖掘好的基坑边缘上。
2. 拆除土层：随后，施工人员使用挖掘机将基坑内的土层逐层拆除，同时用泥浆对墙体进行支护。
3. 确定壁孔位置：当基坑挖掘到一定深度后，施工人员需要在墙体上确定壁孔的位置，并进行凿洞作业。
4. 钢筋焊接：接下来，施工人员将钢筋进行焊接，构成连续墙的钢骨架。
5. 浇筑混凝土：最后，在钢骨架架设完成后，施工人员可以开始将混凝土浇筑到钢筋网中，形成地下连续墙，待混凝土充分凝固后，撤除钢模架即可。
以上就是地下连续墙的施工工艺，其中需要注意的是，施工人员需要保证施工现场安全，同时按照设计图纸的要求进行施工，保证地下连续墙的质量。
地下连续墙基坑施工工艺流程一、导墙施工。
导墙就像是地下连续墙的“轨道”，给它指引方向。
这导墙的施工呀，得先把场地给整好喽。
就像我们打扫房间一样，要把地面弄得平平整整的，不能坑坑洼洼的。
然后就是测量放线啦，这可不能马虎，就好比我们在纸上画画，线画歪了，那整幅画就不好看了。
根据测量的结果，开始绑扎钢筋，这些钢筋就像一个个小卫士，整整齐齐地排列着。
接着就是支模板啦，模板要支得稳稳当当的，不然浇筑混凝土的时候，就容易出乱子。
最后就是浇筑混凝土，看着混凝土一点点填满模板，就像给小卫士们穿上了一层坚固的铠甲。
二、成槽施工。
成槽可是地下连续墙施工的关键步骤哦。
有专门的成槽机械，这个机械就像一个超级大的挖土机，不过它可比普通挖土机厉害多了。
它要按照导墙确定的位置开始挖土，一挖就是很深很深呢。
在挖土的过程中，要时刻注意槽壁的稳定性。
要是槽壁塌了，那就麻烦大了，就像我们搭积木，有一块倒了，整个都可能垮掉。
而且在成槽的时候，还要控制好深度和垂直度，这就要求操作机械的师傅技术要特别好，就像我们玩游戏，要把操作杆控制得特别精准才行。
三、清槽。
成槽完成后呀，槽里面会有很多泥土渣子，这时候就得清槽啦。
清槽就像是给槽做个大扫除，把那些多余的东西都清理出去。
一般会用专门的设备，像抓斗之类的，把泥土一点一点抓出来。
这个过程可得细心呢，不能留下太多的残渣，不然会影响后续的施工质量。
就好比我们洗碗，如果碗里还残留着脏东西，那这碗肯定是没洗干净的。
四、钢筋笼制作与吊装。
钢筋笼的制作也是个大工程。
先把一根根钢筋按照设计要求切割好长度，然后就开始绑扎啦。
绑扎钢筋笼就像我们编辫子一样，要把钢筋编得紧紧的，不能松松散散的。
钢筋笼制作好之后，就要吊装到槽里面去了。
吊装的时候，那场面可壮观了，就像一个庞然大物被慢慢吊起来。
但是这个过程也很危险呢，要确保钢筋笼的平衡，不能让它在半空中晃来晃去的，就像我们走钢丝，要保持平衡才能安全到达对岸。
五、混凝土浇筑。
