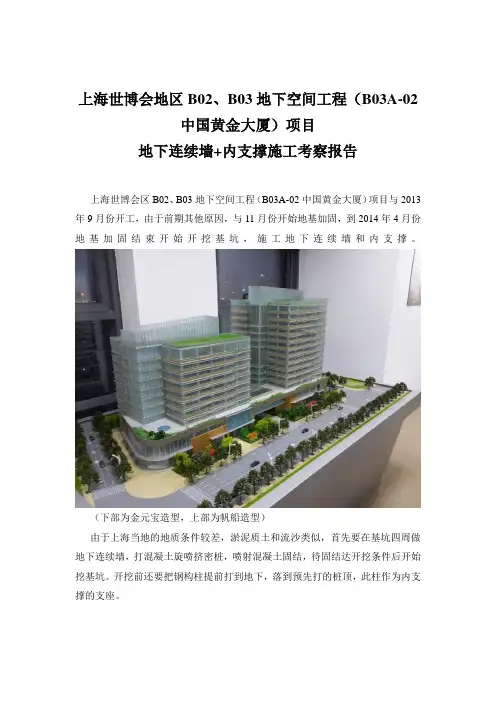

上海世博会地区B02、B03地下空间工程（B03A-02中国黄金大厦）项目地下连续墙+内支撑施工考察报告上海世博会区B02、B03地下空间工程（B03A-02中国黄金大厦）项目与2013年9月份开工，由于前期其他原因，与11月份开始地基加固，到2014年4月份地基加固结束开始开挖基坑，施工地下连续墙和内支撑。
（下部为金元宝造型，上部为帆船造型）由于上海当地的地质条件较差，淤泥质土和流沙类似，首先要在基坑四周做地下连续墙，打混凝土旋喷挤密桩，喷射混凝土固结，待固结达开挖条件后开始挖基坑。
开挖前还要把钢构柱提前打到地下，落到预先打的桩顶，此柱作为内支撑的支座。
（第一道支撑）（内支撑支座处钢构柱）由于建设地点为世博会地区，该项目为2010年世博会澳大利亚馆所在位置，拆除后地下仍有桩存在，就近的卢浦大桥在建引桥时，拉锁基础在此，此地区之前是一钢厂的设备间，地下设备基础众多，并且地区存在一20mX8mX7m的钢筋混凝土夹钢板油库，给施工造成很大不便，清理障碍物耗时耗资巨大。
地下连续墙+内支撑施工工艺可大致分为：地下墙施工，立柱桩施工，第一次土方开挖，第一道支撑施工，第二次土方开挖，第二道支撑施工，第三次土方开挖，第三道支撑施工，第四次土方开挖，第四道支撑施工。
（因该项目靠近地铁，经地铁部门强烈要求，以及二道内支撑层高原因，此工程采用四道内支撑，上海地区其他工程一般都采用三道内支撑）浇筑基础底板，拆除第四道支撑，以此类推，现已施工到地下负二层顶部，随后将拆除第二，三道支撑。
逆作法施工技术的原理是将高层建筑地下结构自上往下逐层施工，即沿建筑物地下室四周施工连续墙或密排桩，作为地下室外墙或基坑的围护结构，同时在建筑物内部有关位置，施工楼层中间支撑桩，从而组成逆作的竖向承重体系，随之从上向下挖一层土方，一同土模浇筑一层地下室梁板结构，当达到一定强度后，即可作为围护结构的内水平支撑，以满足继续往下施工的安全要求。
与此同时，由于地下室顶面结构的完成，也为上部结构施工创造了条件，所以也可以同时逐层向上进行地上结构的施工。

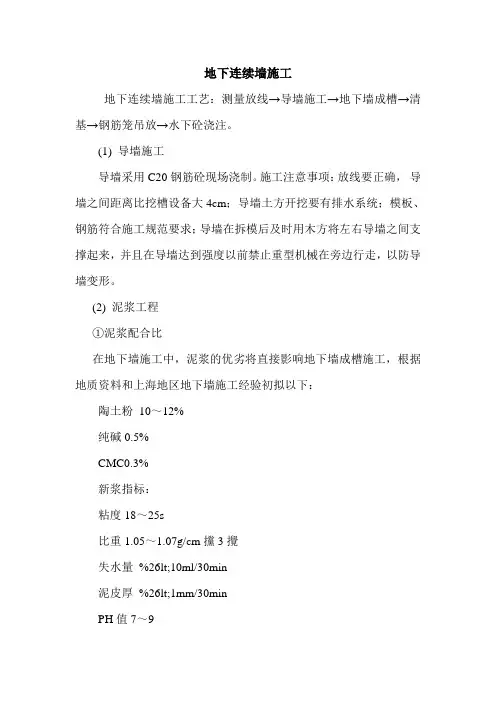

地下连续墙施工地下连续墙施工工艺：测量放线→导墙施工→地下墙成槽→清基→钢筋笼吊放→水下砼浇注。
(1) 导墙施工导墙采用C20钢筋砼现场浇制。
施工注意事项：放线要正确，导墙之间距离比挖槽设备大4cm；导墙土方开挖要有排水系统；模板、钢筋符合施工规范要求；导墙在拆模后及时用木方将左右导墙之间支撑起来，并且在导墙达到强度以前禁止重型机械在旁边行走，以防导墙变形。
(2) 泥浆工程①泥浆配合比在地下墙施工中，泥浆的优劣将直接影响地下墙成槽施工，根据地质资料和上海地区地下墙施工经验初拟以下：陶土粉10～12%纯碱0.5%CMC0.3%新浆指标：粘度18～25s比重1.05～1.07g/cm攩3攪失水量%26lt;10ml/30min泥皮厚%26lt;1mm/30minPH值7～9胶体率98％泥浆配合比在施工中应根据材料的性能，土质情况实际予以调整。
②泥浆搅拌系统及拌制方法泥浆搅拌系统由600l高速回转的泥浆搅拌机，φ200螺旋输送机等设备组成，工作出泥量4立方米/小时，泥浆制作时应确保水压和水量。
泥浆搅拌作业棚的搭建要求与水泥库相同，严禁陶土粉受潮，地面需填高，泥浆搅拌机作业区的净空需保证5米以上。
泥浆搅拌直接影响泥浆的质量，必须严格按照操作规程办事，即先配制1.5%CMC均匀溶液，静止5小时，按配合比在1000l的搅拌桶内加水，纯碱，陶土粉，搅拌3分钟以后方能加入CMC溶液，继续搅拌数分钟，存放24小时后方可使用。
③泥浆循环系统该系统布置在结构中部25×15m，高2.5m(地下1.2m，地上1.3m)，设计容积大于700m攩3攪，能满足两个作业区的需要，见附图示。
④泥浆管理泥浆在成槽施工中，会受到各种因素的污染而降低质量，为确保护壁效应及砼质量，应对每批制作新浆及槽段被置换后的泥浆进行测试，指标控制如下：比重：1.05～1.2g/cm攩3攪粘度：18～30s失水量：%26lt;30cc/min泥皮厚度：1～3mm/30minPH值7～9⑤废浆处理一般为严重水泥浸污及大比重泥浆即作废浆处理。
地下连续墙施工方案（1）概述本标段地下连续墙主要为新建地铁B1线部分区间围护结构和新建Z1线部分区间围护结构，具体如下：本工程B1线围护结构采用地下连续墙+五道钢筋砼内撑体系，地连墙1000mm 厚，墙深60m，墙顶标高为大沽高程-0.3m，采用焊接H型钢板接头，共64幅；其中与海河隧道相交处隧道下方地连墙墙深46m，墙顶标高-14.3m，共20幅；墙身混凝土强度C40S8。
Z1线围护结构采用地下连续墙+七道钢筋砼内撑体系，地连墙1200mm厚，墙身60m，墙顶标高为大沽高程-0.3m，采用焊接H型钢板接头，共60幅；其中出租车停车场下地连墙墙深52m，墙顶标高-8.3m，共23幅；地连墙墙深混凝土强度均为C40S8。
地下连续墙全部采用液压抓斗成槽，直升导管法浇注水下混凝土。
根据本工程地质勘察报告资料显示，本工程地表下标高20～55m范围内主要为粉砂、粉土等地层，为保证地连墙成槽质量，建议正式施工前先进行地下连续墙试验槽段施工，待取得试验槽段成槽经验资料并调整施工工艺或采取加固措施后，再进行地下连续墙大面积施工。
地连墙成槽全部采用“两钻一抓”工艺进行施工。
（2）工艺流程测量放线导墙施工建泥浆生产系统建钢筋加工平台商混检验泥浆生产泥浆泵送钢筋进场钢筋验收泥浆检验成槽验收吊放钢筋笼下导管下接头箱(一期槽)水下混凝土浇注成槽施工移机泥浆回收钢筋加工原材检验焊接检验拔接头箱(一期槽)拔导管试块留样成槽施工（3）施工工艺方法 根据现场地质条件和地连墙施工的特点，结合天津站后广场一标段施工经验，地连墙成槽机械选用8台功效高、噪声小的液压抓斗，B1、Z1线各安排4台液压抓斗同时进行地连墙成槽施工。
考虑地表下20～55m 范围内主要为粉砂、粉土等硬质地层，采用“两钻一抓”工艺，即再投入4台旋挖钻机进行地连墙成槽引孔施工，然后由液压成槽机进行墙槽开挖施工。
钢筋笼现场加工，吊放采用400T 、150T 液压履带吊车，其中Z1线投入400T 、150T 履带吊各两台，B1线投入400T 、150T 履带吊各两台。
地下连续墙施工一、地下连续墙施工工艺流程及施工顺序1.1施工工艺流程图地下连续墙施工工艺流程图～30m，的地方做240砖墙外模。
（3）为及时排除坑底积水，在坑底中央设置一排水沟，在一定距离设置集水坑，用抽水泵外排。
（4）在开挖导墙时，若有废弃管线等障碍物进行清除，并严密封堵废弃管线断口，防止其成为泥浆泄漏通道，导墙要座于原状土上。
（5）导墙沟槽开挖结束，将中轴线引入沟槽底部，控制模板施工。
2.4导墙钢筋施工导墙钢筋按设计图纸施工，搭接接头长度不小于45d，连接区段内接头面积百分率不大于25﹪。
单面搭接焊不小于10d，连接区段内接头面积百分率不大于50﹪。
2.5导墙模板施工模板按地连墙中轴线支立，左右偏差不大于5㎜，各道支撑牢固，模板表面平整，接缝严密，不得有缝隙、错台现象。
2.6导墙混凝土浇注导墙混凝土必须符合设计要求，灌注时两侧均匀布料，50㎝振捣一次，以表面泛浆，混凝土面不下沉为准。
每次打灰留试件一组。
2.7导墙的施工允许偏差（1）内墙面与地下连续墙纵轴平行度为±10mm（2）内外导墙间距为±10mm（3）导墙内墙面垂直度为5‰（4）导墙内墙面平整度为3mm（5）导墙顶面平整度为5mm三、单元槽段成槽施工3.1单元槽段成槽开挖宽度单元槽段成槽前，先根据本幅槽段的分幅宽度b，加上接头管的宽度c，考虑成槽时左右垂直度的偏差外放d，则先施工幅的开挖宽度为b+2c+2d，以保证成槽结束后接头管和钢筋笼能顺利下放到位。
3.2单元槽段开挖单元槽段成槽时采用“三抓”开挖，先挖两端最后挖中间，使抓斗两侧受力均匀。
在转角处部分槽段因一斗无法完全挖尽时或一斗能挖尽但无法保证抓两侧受力保每次抓斗下放位置一致，防止抓斗左右倾斜。
成槽机就位使抓斗平行于导墙，抓斗的中心线与导墙的中心线重合。
挖土过程中，抓斗中心每次对准放在导墙上的孔位标志物，保证挖土位置准确。
成槽开挖时抓斗闭斗下放，开挖时再张开，每斗进尺深度控制在0.3m左右，上、下抓斗时缓慢进行，避免形成涡流冲刷槽壁，引起坍方，同时在槽孔砼未灌注之前严禁重型机械在槽孔附近行走。
SGBZ—0109地下连续墙施工工艺标准依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑地基基础工程施工质量验收规范》GB50202-20021、范围本工艺适用于工业与民用建筑地下连续墙基坑工程.地下连续墙是在地面上采用一种挖槽机械，沿着深开挖工程的周边轴线，在泥浆护壁条件下，开挖出一条狭长的深槽,清槽后，在槽内吊放钢筋笼，然后用导管法灌筑水下混凝土筑成一个单元槽段,如此逐段进行,在地下筑成一道连续的钢筋混凝土墙壁，作为截水、防渗、承重、挡水结构.本法特点是：施工振动小,墙体刚度大,整体性好，施工速度快，可省土石方，可用于密集建筑群中建造深基坑支护及进行逆作法施工,可用于各种地质条件下，包括砂性土层、粒径50mm以下的砂砾层中施工等。
适用于建造建筑物的地下室、地下商场、停车场、地下油库、挡土墙、高层建筑的深基础、逆作法施工围护结构,工业建筑的深池、坑；竖井等。
2、施工准备2.1材料要求2.1。
1水泥用32.5号或42。
5号普通硅酸盐水泥或矿渣硅酸盐水泥，要求新鲜无结块。
2.1。
2砂宜用粒度良好的中、粗砂，含泥量小于5%。
2。
1.3石子宜采用卵石，如使用碎石,应适当增加水泥用量及砂率，以保证坍落度及和易性的要求。
其最大粒径不应大于导管内径的1／6和钢筋最小间距的1／4，且不大于40mm。
含泥量小于2%。
2.1。
4外加剂可根据需要掺加减水剂、缓凝剂等外加剂，掺入量应通过试验确定.2。
1。
5钢筋按设计要求选用，应有出厂质量证明书或试验报告单，并应取试样作机械性能试验，合格后方可使用。
2.1。
6泥浆材料泥浆系由土料、水和掺合物组成.拌制泥浆使用膨润土，细度应为200～250目,膨润率5～10倍，使用前应取样进行泥浆配合比试验。
如采取粘土制浆时，应进行物理、化学分析和矿物鉴定，其粘粒含量应大于50％,塑性指数大于20,含砂量小于5％，二氧化硅与三氧化铝含量的比值宜为3～4。
掺合物有分散剂、增粘剂（CMC）等。
地下连续墙的施工工艺流程及注意事项地下连续墙是一种用于深基坑支护的常见工程结构，具有抗倾覆能力强、刚度大、施工周期短等优点。
在进行地下连续墙的施工工艺流程时，需要注意一些关键点和细节。
本文将详细介绍地下连续墙的施工工艺流程及注意事项。
一、地下连续墙的施工工艺流程：1. 基坑开挖：首先根据设计要求和现场实际情况进行基坑开挖。
开挖深度应根据工程需要和土层情况合理确定，并在开挖过程中及时进行土质分析，确保基坑的稳定性。
2. 基坑支护：在基坑开挖后，需要进行基坑支护，以防止土体坍塌和基坑变形。
常用的基坑支护方式有钢支撑、混凝土支撑等，根据具体情况选择合适的支护方式。
3. 连续墙桩施工：在基坑支护完成后，开始进行连续墙桩的施工。
连续墙桩是地下连续墙的主要承载结构，其施工质量直接影响地下连续墙的稳定性和使用寿命。
施工时需根据设计要求进行桩身的钢筋布置和混凝土浇筑，确保桩身的强度和稳定性。
4. 连续墙槽挖掘：连续墙桩施工完毕后，进行连续墙槽的挖掘。
连续墙槽的挖掘应根据设计要求和土层情况进行，保证连续墙槽的形状和尺寸符合设计要求。
5. 连续墙钢筋制作和安装：连续墙槽挖掘完成后，开始进行连续墙钢筋的制作和安装。
连续墙钢筋的制作应按照设计要求进行，确保钢筋的质量和强度。
安装时应注意保持钢筋的垂直度和水平度，确保连续墙的稳定性。
6. 连续墙混凝土浇筑：连续墙钢筋安装完毕后，进行连续墙的混凝土浇筑工作。
在浇筑过程中，应注意浇筑速度和浇筑质量，确保混凝土的均匀性和密实性。
7. 连续墙养护：连续墙混凝土浇筑完成后，进行连续墙的养护工作。
养护时间一般为7-14天，养护期间应保持墙体湿润，防止龟裂和温度变化对墙体产生不利影响。
二、地下连续墙施工的注意事项：1. 施工人员应熟悉施工工艺流程，按照规范要求进行施工，确保施工质量。
2. 基坑开挖前需进行地质勘察，了解土层情况和地下水位，以便合理确定基坑支护方式和施工工艺。
3. 连续墙桩的施工应保持桩身的垂直度和水平度，避免出现偏斜或倾斜现象。
地下连续墙施工方法1 施工工艺其工艺流程如下图：2 导墙施工2.1 导墙设计概况导墙是控制地下连续墙各项指标的基准，它起着支护槽口土体，承受地面荷载和稳定泥浆液面的作用。
对于地质情况比较好的地方，可以直接施作导墙，对于松散层可通过地表注浆进行地基加固及防渗堵漏。
导墙翼面置于上部的杂填土上，为保证两侧导墙能紧贴地面并在地下连续墙施工前和施工中不产生内挤，吕厝站1号线、2号线导墙翼面宽度设计为0.8m、墙厚0.2m、导墙深度1.3m，导墙顶面高出地面0.1m，防止周围的散水流入槽段内，污染泥浆。
导墙的净距为地下连续墙设计厚度加50mm的施工余量。
导墙顶面做成水平，考虑地面坡度影响，在适当位置做成10~15厘米台阶。
模板拆除后，沿其纵向每隔2米加设上下两道100*100厘米方木做内支撑，将两片导墙支撑起来。
导墙分段施工，分段长度根据模板长度和规范要求，一般控制在30～50m。
在平面上导墙施工接头与地下连续墙接头错开。
导墙主筋用Ф12螺纹钢，钢筋间距按200mm排列，水平钢筋置于内侧采用φ8圆钢，钢筋间距按200mm排列根据施工区域地质情况，导墙做成“┓┏”形现浇钢筋混凝土结构，断面如下图所示；导墙断面图在导墙各转角处需向外延伸，满足成槽机的最小抓斗要求，转角处导墙需沿轴线外放不小于0.3m。
2.2 导墙沟槽开挖用全站仪放出地墙轴线，并放出导墙位置(连续墙轴线向基坑外侧外放100mm)，导墙开挖采用小型挖掘机开挖，人工配合清底。
基底夯实后，铺设7厘米厚1：3水泥沙浆，混凝土浇筑采用木模板及木支撑，插入式振捣器振捣。
在导墙的混凝土达到设计强度前，禁止任何重型机械和运输设备在其旁边通过。
导墙施工缝与地下墙接缝错开。
其施工顺序如下：2.3 导墙的钢筋混凝土施工（1）导墙沟槽开挖后立即将导墙中心线引至沟槽中，控制模板施工。
（2）导墙主筋用Ф12螺纹钢，钢筋间距按150mm排列，水平钢筋置于内侧采用φ8圆钢，钢筋间距按200mm排列。

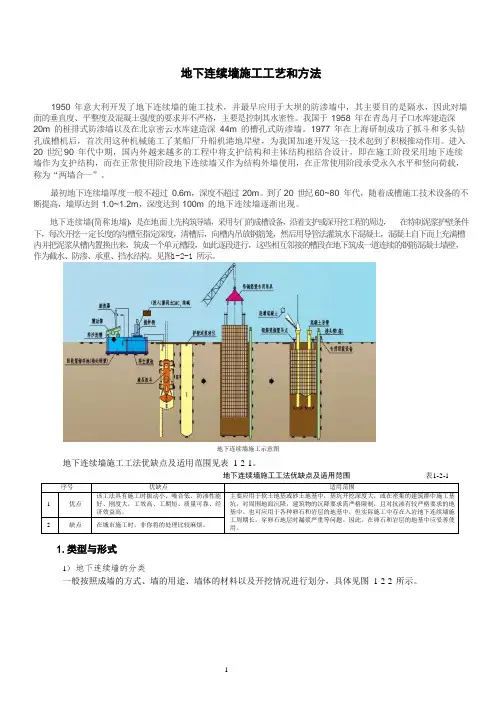

地下连续墙施工工艺和方法1950 年意大利开发了地下连续墙的施工技术，并最早应用于大坝的防渗墙中，其主要目的是隔水，因此对墙面的垂直度、平整度及混凝土强度的要求并不严格，主要是控制其水密性。
我国于1958 年在青岛月子口水库建造深20m 的桩排式防渗墙以及在北京密云水库建造深44m 的槽孔式防渗墙。
1977 年在上海研制成功了抓斗和多头钻孔成槽机后，首次用这种机械施工了某船厂升船机港地岸壁，为我国加速开发这一技术起到了积极推动作用。
进入20 世纪90 年代中期，国内外越来越多的工程中将支护结构和主体结构相结合设计，即在施工阶段采用地下连续墙作为支护结构，而在正常使用阶段地下连续墙又作为结构外墙使用，在正常使用阶段承受永久水平和竖向荷载，称为“两墙合一”。
最初地下连续墙厚度一般不超过0.6m，深度不超过20m。
到了20 世纪60~80 年代，随着成槽施工技术设备的不断提高，墙厚达到1.0~1.2m，深度达到100m 的地下连续墙逐渐出现。
地下连续墙(简称地墙)，是在地面上先构筑导墙，采用专门的成槽设备，沿着支护或深开挖工程的周边，在特制泥浆护壁条件下，每次开挖一定长度的沟槽至指定深度，清槽后，向槽内吊放钢筋笼，然后用导管法灌筑水下混凝土，混凝土自下而上充满槽内并把泥浆从槽内置换出来，筑成一个单元槽段，如此逐段进行，这些相互邻接的槽段在地下筑成一道连续的钢筋混凝土墙壁，作为截水、防渗、承重、挡水结构。
见图1-2-1 所示。
地下连续墙施工示意图地下连续墙施工工法优缺点及适用范围见表1-2-1。
地下连续墙施工工法优缺点及适用范围表1-2-11.类型与形式1）地下连续墙的分类一般按照成墙的方式、墙的用途、墙体的材料以及开挖情况进行划分，具体见图1-2-2 所示。
2）地下连续墙的形式地下连续墙分类及形式地下连续墙根据基坑的形状，一般有一型、L 型、V 型、T 型、Z 型等。
见图1-2-3 所示。
3）地下连续墙的接头形式图1-2-3 地下连续墙的形式施工接头是指地下连续墙单元槽段之间的连接接头。
地下连续墙施工工艺2.1 工艺流程(见图 1)2.2 导墙施工2.2.1 导墙的结构形式预制钢筋-混凝土结构。
导墙的位置、尺寸准确与否直接决定地下连续墙的平面位置和墙体尺寸能否满足设计要求。
导墙间距应为设计墙厚加余量(4～6cm),允许偏差±5mm,轴线偏差±10mm,一般墙面倾斜度应大于1/500。
到强的顶部应平整,以便架设钻机机架轨道,并作为钢筋笼、混凝土导管、结构管等得支撑面。
导墙后的填土必须分层回填密实,以免被泥浆掏刷后发生孔壁坍塌。
常见的导墙结构形式见图2。
2.2.2 导墙施工方法(1)导墙是保证连续墙精度的首要条件,因此,在施工放线前做好技术交底,严格复合,保证定位放线准确。
(2)导墙施作时放宽40～60mm(沿中轴线向两侧,每边放宽20210mm),是为了保证抓斗钻头及钢筋网片、锁扣管进出较为顺利。
(3)为保证连续墙既满足设计精度又不侵入车站建筑界限,同时保证内衬墙结构厚度,在放线时将连续墙中轴线向外多放1202130mm(一般连续墙内侧轮廓放宽100mm)。
(4)导墙垂直度控制在±7.5mm内,导墙内墙垂直度控制在±3mm内,导墙顶面平行,全长范围内高差控制在±5mm内,导墙轴向误差控制在±10mm之内。
(5)导墙上口高出地面100mm,以防垃圾和雨水冲入导槽内污染或者稀释泥浆。
(6)导墙开挖土方时,如果外侧土体能保持垂直自立时,则以土壁代替外膜板,避免回填土,否则外侧设模板。
混凝土强度达到设计要求后,墙背用粘土分层夯填密实,防止地表水渗入槽内,引起槽段塌方。
(7)导墙施工完成后,在槽底铺上40mm厚M5号水泥砂浆,在槽段末开挖前可做临时储浆或换浆沟用。
(8)拆模后每隔2m设上下两道木支撑,支撑采用80mm直径的圆木。
抓槽之前不拆内撑,并及时回填土方,同时严禁重型机械在混凝土未达到设计强度之前靠近导墙行走,以防止导墙变形。

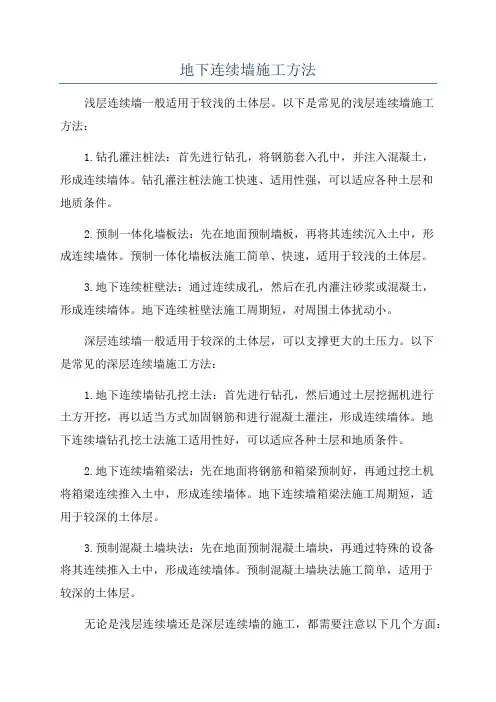

地下连续墙施工方法浅层连续墙一般适用于较浅的土体层。
以下是常见的浅层连续墙施工方法：1.钻孔灌注桩法：首先进行钻孔，将钢筋套入孔中，并注入混凝土，形成连续墙体。
钻孔灌注桩法施工快速、适用性强，可以适应各种土层和地质条件。
2.预制一体化墙板法：先在地面预制墙板，再将其连续沉入土中，形成连续墙体。
预制一体化墙板法施工简单、快速，适用于较浅的土体层。
3.地下连续桩壁法：通过连续成孔，然后在孔内灌注砂浆或混凝土，形成连续墙体。
地下连续桩壁法施工周期短，对周围土体扰动小。
深层连续墙一般适用于较深的土体层，可以支撑更大的土压力。
以下是常见的深层连续墙施工方法：1.地下连续墙钻孔挖土法：首先进行钻孔，然后通过土层挖掘机进行土方开挖，再以适当方式加固钢筋和进行混凝土灌注，形成连续墙体。
地下连续墙钻孔挖土法施工适用性好，可以适应各种土层和地质条件。
2.地下连续墙箱梁法：先在地面将钢筋和箱梁预制好，再通过挖土机将箱梁连续推入土中，形成连续墙体。
地下连续墙箱梁法施工周期短，适用于较深的土体层。
3.预制混凝土墙块法：先在地面预制混凝土墙块，再通过特殊的设备将其连续推入土中，形成连续墙体。
预制混凝土墙块法施工简单，适用于较深的土体层。
无论是浅层连续墙还是深层连续墙的施工，都需要注意以下几个方面：1.土体处理：在施工前需要充分了解工程现场的地质情况，选择合适的施工方法和土体处理工艺，以确保连续墙的稳定性。
2.施工设备：根据工程的规模和特点，选择合适的施工设备和工具，保证施工过程的安全和高效。
3.材料选择：根据工程现场的地质情况和设计要求，选择合适的材料，如混凝土、钢筋等，以确保连续墙的强度和耐久性。
4.施工质量控制：在施工过程中，严格按照设计要求和施工规范进行施工，进行质量检查和测试，保证连续墙的施工质量。
当然，地下连续墙施工还需要考虑现场环境、施工工期等各种因素，并且应进行专业性的方案设计和施工管理，以确保工程的顺利进行和施工质量的高标准达标。
地下连续墙施工方案1、地连墙施工工艺过程如下：2（1状采用“②施工过程：a.施工时首先按测量放线结果挖导墙沟，导墙沟深1.5～2.0m，必须清除建筑垃圾及原有建筑物基础，挖至密实的老土，导墙沟截面形状为梯形。
b.先绑扎钢筋，然后在沟底浇注导墙底板混凝土，并支模板浇注导墙竖墙混凝土。
c.待混凝土强度形成后，导墙竖墙内侧架设支撑，外侧用粘土回填，并层层夯实。
d.回填至地面高度后，浇筑导墙顶板混凝土。
③结构尺寸：导墙高1.6m，厚20cm，顶板宽120cm。
导墙内侧宽为设计地连墙宽加4cm施工余量，墙面与纵轴线距离的允许偏差±10mm米，内外墙间距允许偏差±5mm，墙顶保持水平。
（2）泥浆生产①泥浆配比及生产根据本工程地质条件和水文地质条件，为减少沉渣厚度，为确保本工程成为优质工程，为保证水下混凝土浇注质量，施工中将采用优质膨润土泥浆。
优质膨润土泥浆泥浆具有护壁性能好，利于钻渣快速沉淀，不污染环境的突出优点。
a.泥浆配比设计：膨润土粉（已含外加剂）：水= 50：1000b.要求达到的泥浆性能指标及其测定新浆液性能指标及其测定表c.泥浆制备的技术要求（a）新制泥浆无需静置，可直接使用。
（b）对槽内泥浆的浆面下1.0m处及离槽底以上1.0m处各取一次试样测试。
若达不到标准规定，要及时调整泥浆性能。
（c）泥浆搅拌生产时间不小于4分钟，加料误差不大于5% 。
（d）每日测一次粘度和比重，浇注砼前再测一次，并做好泥浆检测日志。
②泥浆系统的布置根据本工程进度安排，拟安装2台泥浆搅拌机，并配备泥浆泵将新鲜泥浆送到施工槽孔，用输浆管沿导墙附近送浆。
用6个储浆箱、1个泥浆池储备泥浆。
槽段排出的泥浆经除砂及沉淀处理后返回泥浆池。
（3）钢筋笼制作①钢筋进场必须有出厂合格证并复试后方可使用，同时按型号、类别分别架空堆放，并采取上覆下垫措施。
所有钢筋加工机械必须合格，操作人员必须持证上岗。
②对主筋必须调直、除锈去污。
地下连续墙的施工工艺及流程地下连续墙是一种常见的地下结构工程，常用于基坑支护、挡土墙建设等。
它具有良好的承载能力和稳定性，被广泛应用于建筑、交通和水利工程等领域。
本文将介绍地下连续墙的施工工艺及流程，以帮助读者对该施工过程有更深入的了解。
1. 前期准备工作地下连续墙施工前需要进行充分的前期准备工作。
首先，施工单位需要进行详细的工程测量，确定墙体的位置、长度和高度等参数。
其次，需要编制详细的施工方案和施工图纸，并向相关部门申请审批手续。
此外，还需要采购所需的施工材料和设备，并组织施工人员进行必要的培训。
2. 基坑开挖在进行地下连续墙施工前，需要先开挖出适当的基坑。
开挖基坑时需要按照设计要求进行尺寸控制，并采取相应的安全措施，防止土体坍塌和地面塌陷。
开挖基坑后，还需要进行基坑排水和加固工作，以确保施工条件的稳定和安全。
3. 墙体钢筋安装在进行地下连续墙施工的过程中，需要先进行墙体钢筋的安装。
首先，根据设计要求在基坑底部设置钢筋网，并进行固定。
然后，按照设计图纸的要求进行墙体钢筋的布置和绑扎。
4. 模板搭设完成墙体钢筋安装后，需要进行模板的搭设。
模板的搭设需要根据设计要求进行，以确保墙体的形状和尺寸符合设计要求。
搭设模板时要注意模板的稳定性和精度，并进行必要的固定和支撑工作。
5. 浇筑混凝土模板搭设完成后，可以进行混凝土的浇筑工作。
在浇筑混凝土前，需要先进行混凝土的配制，确保混凝土的强度和流动性符合设计要求。
在浇筑混凝土时，要采取适当的振捣措施，以确保混凝土的密实性和质量。
6. 混凝土养护混凝土浇筑完成后，需要进行必要的养护工作，以确保混凝土的强度和稳定性。
养护工作包括对混凝土表面进行湿润处理、覆盖保护层、控制养护温度等。
养护时间一般需要达到设计要求，以确保墙体的使用性能和安全性。
7. 后期工程处理地下连续墙施工完成后，还需要进行一些后期工程处理工作。
首先，需要拆除和清理模板和支撑材料，并进行相应的回填和修整工作。
地下连续墙施工1．地下连续墙施工地下连续墙施工工艺，即在工程开挖土方之前，用特制的挖槽机械在泥浆护壁下每次开挖一定长度（一个单元槽段）的沟槽，待挖至设计深度并清除沉淀下来的泥渣后，将在地面上加工好的钢筋骨架（称为钢筋笼）用起重机械吊放入充满泥浆的沟槽内，用导管向沟槽内浇筑混凝土，由于混凝土是由沟槽底部开始逐渐向上浇筑，所以随着混凝土的浇筑即将泥浆置换出来，待混凝土浇筑至设计标高后，一个单元槽段即施工完毕，各个单元槽段之间由特制的接头连接，而形成连续的地下钢筋混凝土墙。
如呈封闭状，工程开挖土方时，地下连续墙即可用作支护结构，既挡土又挡水，如同时又将地下连续墙用作建筑物的承重结构则经济效益更好。
（1）施工前的准备工作在进行地下连续墙设计和施工之前，必须认真对施工现场情况和工程地质、水文地质情况进行调查研究，以确保施工的顺利进行。
1）施工现场情况调查现场情况调查的目的是为了解决下述问题：施工机械进入现场和进行组装的可能性；挖槽时弃土的处理和外运；给排水和供电条件；地下障碍物和相邻建（构）筑物情况；噪声、振动与污染等公害引起的有关问题等。
①有关机械进场条件调查为把施工用机械、设备和材料等运进现场，除调查地形条件外，还需调查所要经过的道路情况，尤其是道路宽度、坡度、弯道半径、路面状况和桥梁承载能力等，以便解决挖槽机械、重型机械等进场的可能性。
②有关给排水、供电条件的调查地下连续墙施工需要大量的水，挖槽机械等亦需耗用一定的电力，因而需要调查现有的供水和供电条件（电压、容量、引入现场的难易程度），如现场暂时不具备则要设法创造条件。
由于地下连续墙施工时需要泥浆护壁，泥浆中又混有大量土渣，因此排出的水往往非常浑浊，容易引起下水道堵塞和河流污染等公害，有时需先经沉淀甚至浓缩处理后再排放。
③有关现有建（构）筑物的调查当地下连续墙的位置靠近现有建（构）筑物时，要调查其结构高度和类型及基础刚度和类型，还要了解基础以下的土质情况，以便确定地下连续墙的位置、槽段长度、挖槽方法、墙体刚度及土体开挖和墙体支撑等。
地下连续墙施工过程及注意事项01项目简介十字门隧道工程位于珠海市南湾城区和横琴新区，南起横琴荣粤道，横穿马骝洲水道，北至香洲会展四路，向东转至南湾大道隧道采用单洞双层双向4车道形式，陆地段以明挖暗埋框架箱型结构为主，隧道左线全长约1.9Km，右线全长约2.6Km。
其中，南工作井围护结构采用1500mm地下连续墙（叠合）+内支撑体系，钻进深度48.6m~58.8m，按入中风化岩2.5m和设计深度双控指标严格控制，本工程地连墙施工采用抓冲结合成槽工艺，即浅层粉砂、淤泥地层等采用液压抓斗成槽，进入岩层后换用冲击钻进行成槽施工。
02地连墙施工工艺流程03导墙制作作用：①导墙是保证地下连续墙位置准确和成槽质量的关键，给成槽机成槽提供导向；②储存泥浆及防止槽口坍塌；③作为施工时水平与垂直测量的基准。
施工注意事项：①导墙分段施工缝应与地连墙接头缝错开；②导墙L型转角处应最少外延100mm；③导墙两翼缘钢筋尽量伸出一定长度与场区硬化搭接，提高导墙稳定性；④测量以控制导墙中轴线、顶标高为主。
导墙施工施工缝处设置收割网堵浆+凿毛04泥浆配备泥浆功能：①从槽壁向土层内渗透形成泥皮，防止槽壁坍塌；②悬浮土渣并通过循环将其携带出地面；施工注意事项：①随地层渗流单粒空隙增大，泥浆渗流量及渗流时间也逐渐增大，泥浆渗流较快时可加入少量的砂以加速泥皮的形成；含砂泥浆的渗透量也远远小于不含砂泥浆的渗透量。
②采用静止土压力乘以侧压力系数与竖向泥浆重度对比，可求得薄弱地层泥浆比重，用于指导现场施工。
③勤测泥浆比重、粘度、含砂率，按要求调整。
④泥浆制备按照：水膨润土CMC纯碱的顺序进行。
⑤泥浆池容量：V=V1+V2，其中V1为最大槽段体积的1.5倍，V2为3m深槽段容量（考虑损失）。
泥浆制备05槽段开挖单元槽段应综合考虑地质条件、结构要求、周围环境、机械设备、施工条件等因素进行划分。
单元槽段长度宜为4m～6m。
液压抓斗成槽机成槽时，采用跳槽法施工，先施工两侧的连续墙，后施工中间槽段。
地下连续墙支护的施工工艺一、工艺流程测量放线→导墙设置→泥浆的配置和使用→开挖槽段→槽壁检测→清槽→吊放接头管→钢筋笼制作及吊放→沉渣检测→浇筑水下混凝土→接头施工1、测量放线根据设计图纸提供的坐标计算出地下连续墙中心线角点坐标，用全站仪实地放出地下连续墙角点，并做好护桩。
2、导墙设置2.1、在槽段开挖前，沿连续墙纵向轴线方向两侧构筑导墙，作为挖槽机的导向，贮存泥浆，并防止地表土坍塌。
2.2、导墙深度一般为1～2m,其顶面略高于地面50～100mm,以防止地表水流入导沟。
导墙的厚度一般为100～200mm,内墙面应垂直，内壁净距应为连续墙设计厚度加施工余量(一般为40～60mm)。
墙面与纵轴线距离的允许偏差为士10mm,内外导墙间距允许偏差士5mm,导墙顶面应保持水平。
2.3、导墙宜筑于密实的地层上，一般采用混凝土和钢筋混凝土浇筑，外墙面宜以土壁代模，避免用回填土。
如需用回填土，应用黏性土分层夯实，以防漏浆。
每个槽段内的导墙应设一个溢浆孔。
2.4、导墙顶面应高出地下水位1m以上，以保证槽内泥浆液面高于地下水位0.5m以上，且不低于导墙顶面0.3m。
2.5、导墙混凝土强度应达70%以上方可拆模。
拆模后，应立即在两片导墙间加木支撑，直至槽段开挖时拆除。
在导墙混凝土养护期间，严禁重型机械通过停置或作业，以防导墙开裂或变形。
3、泥浆的配制和使用3.1、施工前应对造浆黏土进行认真选择，并进行造浆率和造浆性能试验。
3.2、泥浆的性能和技术指标，应根据成槽方法、地质情况、用途而定，一般可按下表采用。
3.3、在施工过程中，应经常检查和控制泥浆的性能，随时调整泥浆配合比，使其适应不同地层的钻进要求，并做好以下泥浆质量检测记录：（1）新浆拌制后静止24h,测一次全项目(含砂量除外)。
（2）在成槽过程中，每进尺3～5m或每4h测定一次泥浆密度和黏度。
在清槽结束前测一次密度和黏度；浇灌混凝土前测一次密度。
两次取样位置均应在槽底以上200mm处。
