水泥混凝土胀缝缩缝接缝的设置

水泥混凝土路面胀缝设置
水泥混凝土路面胀缝是为了解决路面因气候和温度变化引起的热胀冷缩问题，以及减小路面因挠度和重载而引起的应力集中，维护路面的平整度和安全性。

水泥混凝土路面胀缝的设置应符合以下几个原则：
1. 路面分段设置胀缝：根据路面设计的长度和宽度，将路面分成若干段，并在每段之间设置胀缝。

一般情况下，每段长度应控制在30米至80米之间，宽度不超过5米。

2. 胀缝的宽度和深度：胀缝的宽度和深度要根据路面厚度、设计交通量、车辆类型等因素确定。

一般来说，深度为路面厚度的1/4至1/3，宽度为2-5厘米。

3. 胀缝的间距：胀缝的间距应根据路面的特性和交通量来确定。

一般来说，胀缝的间距可控制在4-8米之间。

4. 胀缝材料的选择：常用的胀缝材料有聚合物玻璃纤维、橡胶、沥青等。

选择胀缝材料时要考虑其耐久性、耐候性、耐油性等因素。

5. 胀缝的施工：胀缝的施工要保证其垂直度和水平度，确保胀缝与路面平齐，避免造成车辆的颠簸。

总之，水泥混凝土路面胀缝的设置应根据路面的具体情况进行合理规划，以提高路面的使用寿命和安全性。

施工缝、伸缝（胀缝）、缩缝的概念区分
伸缝和缩缝是根据混凝土热胀冷缩的原理去划分的。

施工缝是根据我们实际施工中方便施工的二次预留缝。

1、伸缝（胀缝）：一般取值在100-200米设置一道，设置一道胀缝需设置传力杆钢筋，中间通常填缝，为真缝；
2、缩缝：一般3-5米设置一道，无需设置传力杆钢筋，缩缝在混凝土浇筑时不显现出来，一般需切割机切割断面，形成一道缩缝。

在混凝土收缩时在该切缝时拉裂。

3、施工缝：是指我们在施工过程中方便混凝土衔接浇筑，设置的衔接缝。

需设置拉结钢筋，其实施工缝在浇筑结束后，浇筑情况较好的，外观上不会出现裂缝，只有二次浇筑的痕迹，为一道假缝。

施工缝浇筑接口需要凿毛，清洗干净，保证浇筑后衔接密实。

通常在大面积广场施工中，我们一般设置胀缝缩缝按照图纸设计要求取值，施工缝如果留在缩缝的位置，则刚好起到缩缝的效果。

这时我们通常预留的施工缝不需要设置拉结钢筋。

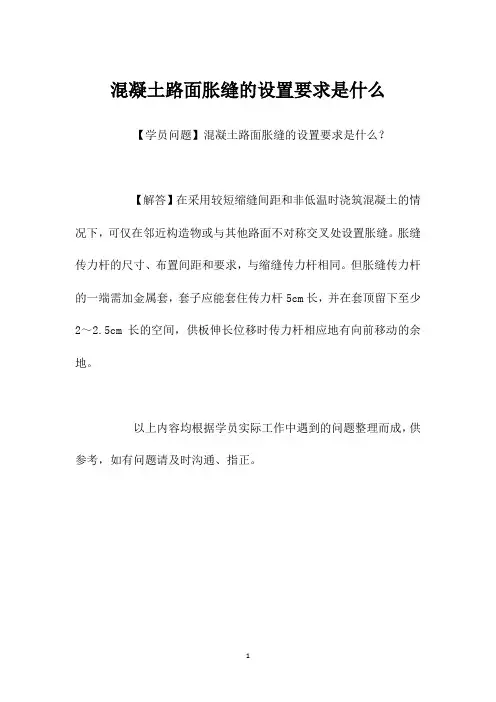

混凝土路面胀缝的设置要求是什么
【学员问题】混凝土路面胀缝的设置要求是什么？
【解答】在采用较短缩缝间距和非低温时浇筑混凝土的情况下，可仅在邻近构造物或与其他路面不对称交叉处设置胀缝。

胀缝传力杆的尺寸、布置间距和要求，与缩缝传力杆相同。

但胀缝传力杆的一端需加金属套，套子应能套住传力杆5cm长，并在套顶留下至少2～2.5cm长的空间，供板伸长位移时传力杆相应地有向前移动的余地。

以上内容均根据学员实际工作中遇到的问题整理而成，供参考，如有问题请及时沟通、指正。

1。

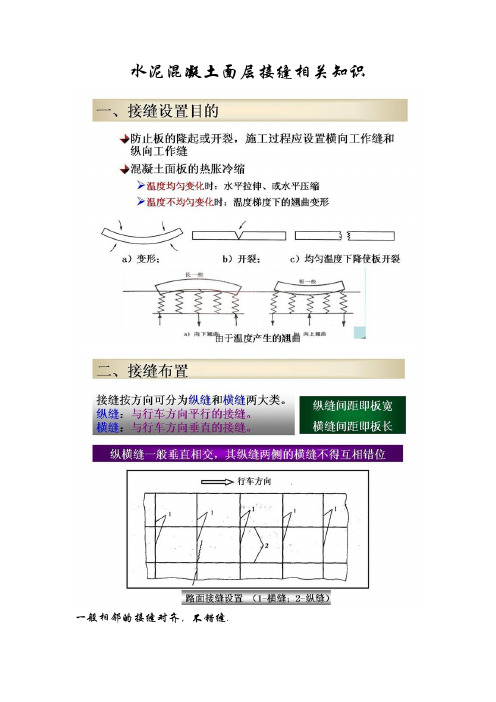

水泥混凝土面层接缝相关知识一般相邻的接缝对齐，不错缝.
1、快速路、主干路的横向缩缝应加设传力杆;
2、特重及重交通等级混凝土路面，横向胀缝、缩缝均设置传力杆；
在临近桥梁或其他固定构筑物处、板厚改变处、小半径平曲线等处，应设置胀缝.横缝间距≤6m
纵向接缝是根据路面宽度和施工铺筑宽度设置。

一次铺筑宽度小于路面宽度时，应设置带拉杆的平缝形式的纵向施工缝；
一次铺筑宽度大于4.5m时,应设置带拉杆的假缝形式的纵向缩缝。

纵向缩缝间距≤4.5m
错误!在自由边处，承受繁重交通的胀缝、施工缝，错误!小于90°的面层角隅，错误!下穿市政管线路段,错误!以及雨水口和地下设施的检查井周围，应配筋补强。

混凝土面层接缝横
缝
缩缝
错误!快速路、错误!主干路、错误!重交
通及特重交通路面
设传力杆胀缝
错误!重交通及特重交通路面，错误!
在临近桥梁或其他固定构筑物处、
错误!板厚改变处、错误!小半径平曲
线等处，○5与其他道路相交处
○1设传力杆
施工缝常设置在缩缝、胀缝处设传力杆纵
缝
缩缝一次铺筑宽度小于4。

5m 设拉杆
施工缝一次铺筑宽度小于路面宽度设拉杆
施工缝设在缩缝处，按施工缝施工；施工缝设在胀缝处，按胀缝施工。

假缝遇真缝，按真缝施工。

（接缝施工原则）。

中铁中铁建中交中水中冶中煤1．水泥混凝土路面施工工艺2．1 适用范围3．本施工工艺适用于市政道路水泥路面、公路水泥路面工程施工。

4．2 编制依据5．《混凝土结构工程施工质量验收规范》GB50204——20026．《公路工程水泥混凝土试验规程》JTJ053——947．《公路工程技术标准》JTJ001——978．《公路工程施工安全技术规程》JTJ076——959．《砼强度检验评定标准》GBJ107——8710．《水泥砼路面施工及验收规范》GB97——8711．《公路工程质量检验评定标准》JTJ071——9812．3 准备工作13．3.1主要施工机具设备14．常用施工机具有：强制式搅拌机、自行式砼摊铺机、自卸汽车、泵送车、砼搅拌运输罐车、切缝机、压纹机、垂直振动器、平板振动器切割机、园盘锯、平刨机、焊机、发电机、潜水泵、洒水车等。

15．3.2技术准备测方案等相应的的技术方案。

16．3.2.1认真熟悉图纸，明确各部位的的要求以及复算各种测量数据，如：平曲线的的起点、曲中点、曲终点和竖曲线的的各种改正数据以及平交交道口、立交道口的的交点，复测平面和主程平曲线、竖曲线等桩位。

17．3.2.2根据设计图纸编制水泥砼路面工程施工措施方案，测量施测方案等相应的的技术方案。

18．3.2.3原材料材质的的检验及确定水泥砼的的配合比。

19．3.2.4砼水泥路面基层应坚实、稳定，压实度和平整度、弯沉值等符合设计要求和规范要求。

20．3.3物资准备21．3.3.1准备砼水泥路面拌和物的的各种原材料，按规范规定并抽样送检，符合设计及规范要求。

22．3.3.2准备施工需用的的周转材料。

23．3.4灌施工准备24．3.4.1施工前，进行各工序各流程的的技术交底和安全交底。

25．3.4.2隐蔽资料经专检监理签字确认。

26．3.4.3砼浇筑会签单已办好，并签发砼施工配合比通知单和砼施工方案。

27．3.4.4检查基层质量，并且路基应有良好的的排水系统。

精品文档一、接缝设置的原因混凝上面层是由一定厚度的混凝土面板组成的，具有热胀冷缩的性质。

由于一年四季气温的变化，混凝土板会产生不同程度的膨胀和收缩。

而在一昼夜户，白天气温升高，混凝土板顶面温度较底面为高，这种湿度坡差会造成面板的中部突起。

夜间气温降低，混凝土板顶面温度较底面为低，会使板的周围和角隅翘起；(如图2-8-6a)。

这些变形会受到面板与基础之间的摩阻力和粘结力，以及板自重和车轮荷载等的约束。

致使板内产生过大的应力，造成板的断裂(图2-8-6b)或拱胀破坏(图2-8-6c)。

由图2-8-6可见，由于翘曲而引起的裂缝，则在在裂缝发生后被分割的两块板体尚不致完全分离，还具有传递荷载的能力，倘若板体温度均匀下降引起收缩，则将使两块板拉开(图2-8-6c)，从而失去传递荷载的能力。

为了避免这些缺陷，水泥混凝土路面不得不在纵横两个方向设置许多接缝．把整个路面分割成为许多板块。

水泥混凝土路面的接缝可分为纵缝和横缝两大类。

与路线中线平行的接缝称为纵缝，与路线垂直的接缝称为横缝。

接缝设计应能：①控制收缩应力精品文档．精品文档和翘曲应力所引起的裂缝出现的位置；②通过接缝提供足够的荷载传递；③防止坚硬的杂物落入接缝缝隙内。

二、纵缝及其构造1．纵向缩缝当一次铺筑的宽度大于4.5m时，应增设纵向缩缝。

纵向缩缝可采用假缝加拉杆型，其构造如图2-8-7所示。

设置拉杆，可以防止板块横向位移使缝隙扩大，拉杆应设置在板厚的1／2处；在缩缝上部设置的槽口，一般应在混凝土浇筑后，并达到一定的抗压强度(碎石混凝土为6.0~12.0MPa．砾石混凝土为9.0~12.0MPa)时，用切缝机进行切割，或在混凝土浇筑时振人木条。

槽门深度要适中，过浅，则混凝土截面的强度削弱得不够，从而不能保证以后的开裂发生在接缝位置上；过深，则不规则断裂面面积过少，接缝传荷能力降低。

根据经验，槽深—般为板厚的1／4—1/5，槽口宽度根据施工条件，宜尽可能窄些，通常为3~8mm。

水泥砼路面缩缝、胀缝、施工缝的定义及设置规则水泥砼路面有纵横、缩缝、胀缝、纵、横施工缝，对初学者可谓错综复杂，感觉繁琐。

怎样才能全部搞清楚它们之间的关系呢？需要系统的开一下小课。

一、接缝设置的原因混凝上面层是由一定厚度的混凝土面板组成的，具有热胀冷缩的性质。

由于一年四季气温的变化，混凝土板会产生不同程度的膨胀和收缩。

而在一昼夜户，白天气温升高，混凝土板顶面温度较底面为高，这种湿度坡差会造成面板的中部突起。

夜间气温降低，混凝土板顶面温度较底面为低，会使板的周围和角隅翘起；(如图2-8-6a)。

这些变形会受到面板与基础之间的摩阻力和粘结力，以及板自重和车轮荷载等的约束。

致使板内产生过大的应力，造成板的断裂(图2-8-6b)或拱胀破坏(图2-8-6c)。

由图2-8-6可见，由于翘曲而引起的裂缝，则在在裂缝发生后被分割的两块板体尚不致完全分离，还具有传递荷载的能力，倘若板体温度均匀下降引起收缩，则将使两块板拉开(图2-8-6c)，从而失去传递荷载的能力。

为了避免这些缺陷，水泥混凝土路面不得不在纵横两个方向设置许多接缝．把整个路面分割成为许多板块。

水泥混凝土路面的接缝可分为纵缝和横缝两大类。

与路线中线平行的接缝称为纵缝，与路线垂直的接缝称为横缝。

接缝设计应能：①控制收缩应力和翘曲应力所引起的裂缝出现的位置；②通过接缝提供足够的荷载传递；③防止坚硬的杂物落入接缝缝隙内。

二、纵缝及其构造1．纵向缩缝当一次铺筑的宽度大于4.5m时，应增设纵向缩缝。

纵向缩缝可采用假缝加拉杆型，其构造如图2-8-7所示。

设置拉杆，可以防止板块横向位移使缝隙扩大，拉杆应设置在板厚的1／2处；在缩缝上部设置的槽口，一般应在混凝土浇筑后，并达到一定的抗压强度(碎石混凝土为6.0~12.0MPa．砾石混凝土为9.0~12.0MPa)时，用切缝机进行切割，或在混凝土浇筑时振人木条。

槽门深度要适中，过浅，则混凝土截面的强度削弱得不够，从而不能保证以后的开裂发生在接缝位置上；过深，则不规则断裂面面积过少，接缝传荷能力降低。

混凝土道路伸缩缝做法及标准
混凝土道路伸缩缝的做法及标准如下：
1. 做法：
（1）确定伸缩缝的位置和尺寸。

根据路面长度和气温差异确定伸缩缝的数量和间距，一般要求伸缩缝的宽度为10-15毫米，深度为1/3-1/4的路面厚度；（2）清理伸缩缝，清除表面的杂物和灰尘；
（3）设置伸缩缝的支撑，使用塑料挡板或金属补偿条等支撑材料将伸缩缝的两侧分开，防止新浇筑的混凝土侵入旧的道路缝隙；
（4）借助于伸缩缝钢筋、钢管或是防水胶条将伸缩缝两侧的混凝土部分连接起来。

2. 标准：
（1）伸缩缝的宽度一般应为10-15毫米；
（2）伸缩缝的深度一般应为路面厚度的1/3-1/4；
（3）伸缩缝的间距应根据不同气温差异和路面的长度来确定，一般间距在
50-100米之间；
（4）伸缩缝的材料应选用高耐久性、高强度的材料，如防水胶条、金属补偿条等；
（5）伸缩缝的施工应按相关标准规范进行，确保质量和稳定性。

水泥混凝土路面接缝一、缩缝
横向施工缝：
①施工不连续，暂停时设置的缝
②多设在胀缝、缩缝处
③无法设在胀缝、缩缝处的，设拉杆企口缝
④必须添加传力杆
⑤真缝
横向缩缝：
①收缩时防止在该处断裂而每隔4—5米设置的缝
②横向施工缝+横向缩缝=施工缝
③快速路、主干路应加设传力杆
④切缝，假缝
横向胀缝：
①温度升高时，防止折断、拱断而每隔100-200米设置的缝
②横向施工缝+横向胀缝=胀缝
③夏季施工的且板厚大于等于20cm的可不设胀缝
④也起到缩缝作用，设置滑动传力杆、补强钢筋支架和胀缝板
⑤真缝
二、纵缝
纵向施工缝：
①一次铺筑宽度小于路面宽度设置的缝
②设置带拉杆的平缝形式
③真缝
纵向缩缝：
①一次铺筑宽度大于4.5米宽度设置的缝
②设置带拉杆的假缝形式
①。

混凝土路面接缝施工措施一、接缝施工1、纵缝施工根据设计图，单幅板宽均为超过4.5米，不需设置假缝。

拉杆施工，我部拟将拉杆先弯成90º，一端插入混凝土，一端用朔料薄膜包好固定在模板上，有利于拆模，拆模后用套管将拉筋调直。

2、横向缩缝施工根据设计图，横向缩缝5米一道，混凝土强度达到50%后，采用切割机进行切割，深度5cm～6cm，宽度6mm～8mm，采用沥青橡胶材料填缝。

3、胀缝施工根据规范要求我标段设置两道胀缝即可。

先加工、安装和固定胀缝钢筋支架，并在用振捣棒振实胀缝板两侧混凝土后再摊铺，在混凝土未硬化时，剔除胀缝板上部的混凝土，嵌入木条，整平表面。

4、灌缝混凝土养生期满后，立即进行灌缝。

首先采用切缝机清除接缝中夹杂的砂石、泥浆，再用水清洗，然后用空压机彻底清除尘土和其他污染物，确保清洁、干净。

先挤压嵌入背衬条，再灌缝。

灌缝顶面与板面齐平，填缝必须饱满、均匀、厚度一致并连续贯通，填缝料不得缺失、开裂和渗水。

灌缝料养生期间封闭交通。

路面胀缝填缝前，凿去嵌入的木条，涂粘结剂后，进行灌缝。

二、路基不均匀沉降的控制主要从以下一些方面进行控制与预防:1、严格控制填土含水量，施工时要高于最佳含水量1%—2%压实施工时，土方含水量能尽量接近最佳含水量。

避免出现压实时含水量小于最佳含水量，土粒间的润滑作用不足，即压力不足以克服土粒间的磨擦力，土中的空气不能排除、土粒间无法靠拢，因而难以达到最大密实度；如果大于最佳含水量，又会产生由于水分过多，土粒被水膜包围而分散得过远，不能达到最大密实度。

2、避免不利季节施工填土的含水量过大，或冻块过多，都是造成路基不均匀沉降的直接原因。

直接危害路面的使用寿命。

3、加强路基边缘压实在土方路堤的填筑过程中，往往由于路基边缘压实困难，而忽略了边缘压实强度，需采用手扶式振动夯，从而保证路基的整体性。
