纬地道路设计软件教程

纬地CAD设计系统操作步骤1.安装纬地CAD设计系统2.打开纬地CAD设计系统安装完成后，双击桌面上的纬地CAD快捷方式或者在开始菜单中找到纬地CAD的图标，点击打开软件。

3.创建一个新的绘图文件在纬地CAD的启动画面上，选择“新建”按钮，或者从菜单栏中选择“文件”-“新建”来创建一个新的绘图文件。

4.设置绘图单位与比例在新建绘图文件的对话框中，设置绘图的单位，如英寸、毫米、米等，并选择适合的比例尺。

5.绘制基本图形在纬地CAD的绘图界面上，可以使用各种绘图命令来绘制基本图形，如直线、圆、多边形等。

在命令栏中输入命令或者点击绘图工具栏上的相应按钮。

7.使用图层管理在绘图过程中，可以使用图层管理功能来控制不同图层上的元素。

可以通过选择特定图层来显示或隐藏相关图形，也可以应用不同的属性和样式。

8.应用尺寸和标注绘图完成后，可以使用尺寸和标注命令来给图形添加尺寸信息和文字标注。

可以选择线性尺寸、半径尺寸、角度尺寸等。

9.创建块和符号对于常用的图形元素，可以创建块和符号，并保存在库中以备复用。

通过插入块命令可以快速插入已保存的块。

10.打印与输出在完成绘图后，可以选择打印或输出绘图文件。

选择“文件”-“打印”打开打印设置对话框，选择打印机和纸张大小等参数。

11.学习和应用高级功能12.学习和应用快捷键使用纬地CAD设计系统时，掌握一些常用的快捷键可以提高工作效率。

可以通过查阅纬地CAD的帮助文档来学习和应用快捷键。

以上是纬地CAD设计系统的操作步骤详解。

通过逐步学习和实践，可以熟练掌握纬地CAD的使用，提高设计绘图的效率和质量。

数据输入平面设计步骤及图表打印、平面移线、卵形曲线和大头曲线设计一、输入平面设计数据一种是“平面数据导入/导出”对话框中输入；另一种方法则是在纬地系统的数据编辑器里面按照一定的格式输入平面设计数据，这里的数据编辑器也可以是windows操作系统自带的记事本等工具，只要是保存为纯文本格式即可，下面分别做以介绍。

法（1）在“平面数据导入/导出”对话框中输入点击“数据”菜单下的“平面数据导入/导出”命令，系统弹出“平面数据导入/导出”对话框图1－4各栏目的数据输入说明如下：1）起始桩号：输入本项目的路线起点桩号，纬地中的桩号录入均为纯数据格式，不能加入其它字符。

如起点桩号为K0+000，则输入0，如起点桩号为K2+500，则输入2500。

2）起点X、Y坐标：输入起点的测量坐标，如果外业测量中没有坐标，可以输入一个任意的假设X、Y坐标。

注意坐标值宜输入较大的数值，避免坐标可能会产生负值，因为路线可能往坐标值减少的方向前进，而坐标取值一般都是正数。

3）起始方位角：输入起始边与北方向的方位夹角，输入格式为：按度分秒的格式输入，用小数点分割度和分秒，如115°03′25.5″则输入115.03255，又如30°则输入30即可。

如果外业中没有测量方位角，也可以输入一个大概估计的方位角，当然输入任意角度也可以。

4）数据格式：系统支持输入“交点间距”或“交点桩号”两种格式.交点编号：输入路线起点、各交点号和终点的名称和编号。

注意输入时可不带“JD”两个字符，在平面标注交点时，系统会自动加上“JD”，如“JD1”则输入1。

5）交点间距或交点桩号：按照选择的数据格式，输入交点间距或交点桩号。

注意：如果路线测量中存在虚交或者断链，则必须选择交点间距的数据模式，因为虚交点不存在交点桩号，而断链以后的桩号是路线测量的表面桩号，并非按路线实际距离推算的连续桩号，所以不能采用交点桩号的数据格式。

6）圆曲线半径：输入每个交点转角设置的曲线半径。

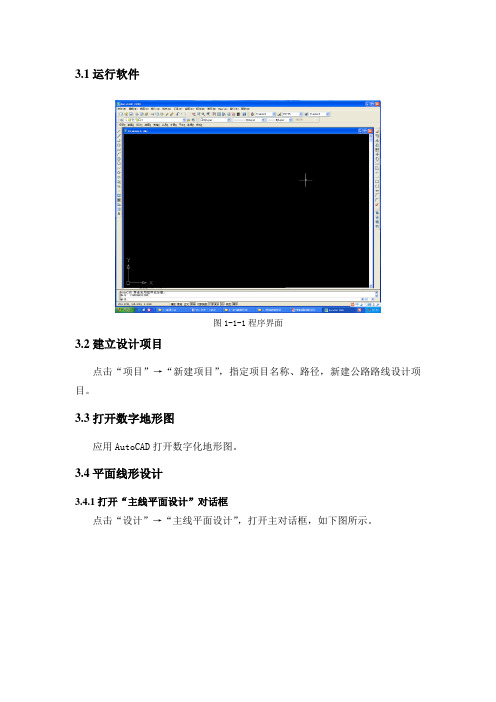

3.1运行软件图1-1-1程序界面3.2建立设计项目点击“项目”→“新建项目”，指定项目名称、路径，新建公路路线设计项目。

3.3打开数字地形图应用AutoCAD打开数字化地形图。

3.4平面线形设计3.4.1打开“主线平面设计”对话框点击“设计”→“主线平面设计”，打开主对话框，如下图所示。

图1-1-2主线平面设计对话框对于已有项目，“主线平面设计”启动后，自动打开并读入当前项目中所指定的平面交点数据。

用户点按“计算绘图”后便可在当前屏幕浏览路线平面图形。

3.4.2确定交点1)单击主线平面设计对话框上的【拾取】按钮，从图中选择路线起点位置，获得路线起点的坐标，并显示在对话框上（图1-1-3）。

也可以在键盘上直接输入起点的坐标。

图1-1-3 起点的坐标2)单击对话框上的【插入】按钮，从图中选择（或者键盘输入）路线其它交点的坐标，可以连续选择多个交点的位置，也可以只选择一个交点的位置，按“ESC”键退出交点位置的选择，返回主线平面设计对话框。

结果见图1-1-4。

图1-1-4路线交点说明：（1）“交点序号”、“交点名称”“交点序号”显示的是软件对交点的自动编号，起点为0，依次增加。

“交点名称”编辑框中显示或输入当前交点的名称，交点名称自动编排，一般默认为交点的序号，可以改成其它的任何名称，如起点改为BP ，终点改为EP 。

在调整路线时，如果在路线中间插入或删除交点，系统默认增减交点以后的交点名称是不改变的。

如果需要对交点名称进行重新编号，可在交点名称处单击鼠标右键，系统即弹出交点名称自动编号的选项菜单（如图1-1-5所示），选择对当前项目的全部交点进行“全部重新编号”，或“从当前交点开始重新编号”，或“以当前交点格式重新编号”。

路线起点交点1交点2 交点3 交点4图1-1-5交点编号（2）“X(N)”、“Y(E)”编辑框输入或显示当前交点的坐标数值。

（3）“插入”、“删除”按钮“插入”用来在当前交点位置之后插入一个交点；“删除”用来删除当前的交点。

路线设计基本教程之巴公井开创作1.用纬地软件翻开需要设计的地形图.2.项目---新建项目, 选好要保管设计文件的路径（最好新建一个文件夹, 因为设计过程中会生成很多的数据文件）3.设计---主线平面设计.在这进行路线的平面设计, 先点拾取, 拾取的点为你的路线起点, 然后再点拔出, 拔出为设计路线的平面交点.选完点之后记得要点击保管, 否则系统数据不会自动更新.4.项目---设计向导.一直点击下一步设计你相应品级公路的参数.(一般来说都不需要改, 系统已经把相应品级的的规范数据已输入进去)最后要点击自动计算超高加宽, 显示呈现红色暗示该标段有不符合规范.5.快捷建立三维数模地形图.1）先将你地形图复制一份出来, 把边框和其他的都删失落, 仅留下地形线即可, 保管关失落该图.2）翻开纬地软件--数模---新数模.根据设计地形图的推想出的最小高程和最年夜高程填进去, 这样系统计算出来的三维地形图误差年夜年夜减小.3）数模---三维数据读入---选dwg文件结尾的----翻开刚才复制的地形图呈现下面的对话框----选择所有空中线的图层, 数据类型都为地形点.然后开始读入---4）数模---数据预检把最小、年夜高程改为刚才修改的一样.确定.5）数模—三角构网保管.数模文件已建成, 把复制的地形图关失落即可.6.设计纵断面图.数模---数模应用---纵断面插值----设计----纵断面设计.（由于纵断面地形图它在固定的位置, 说个快捷键快速找到该图：re回车z回车a回车）拾点—拔出（注意：终点桩号要根据平面终点桩号输入进去）7.设计----纵断面绘图.把绘图栏目那里全部取消, 然后再重新逐一按顺序点击.再点击搜索全线看三个终点桩号是否一样.再点击批量绘图8.横断面绘图.数模---数模应用----横断面插值----设计----路基计算（选择好路基设计文件保管的路径, 最后点击搜索全线）9.设计----横断面设计绘图（划红线位置需要点击）10.所需要的表格在表格的工具栏里, 直接按输出即可.若需要改动表格文字信息在系统那里把它的系统文件路径你设定好的模板位置即可.。

纬地使用经验（一般道路设计流程）6.8工具：windows7 64位系统、纬地6.8软件1.路线设计:地形图处理→等高线分色→路线平面设计(选交点前先进行控制设置,不然桩号不对)→进行设计向导设计(公路等级、车道、超高加宽设计，项目标识有特殊段如匝道ZK则只需要输入Z)→平面自动分图（其中标准图框可以在项目管理器中更改）如下图：2.纵断面设计：地形图处理→找到首曲线、计曲线、高程点所在的图层→新数模→三维数据读入→三角构网→纵断面差值、横断面差值→纵断面设计按钮（计算显示）→范围缩放（输入“Z”回车，再输入“E”回车）这里会有些32位电脑出现AUTOCAD用尽系统内存的情况，64位无影响，处理办法:（1） 32位系统默认2G内存，打开3G开关可以解决此问题1）右击“开始”菜单的“附件”程序组中“命令提示符”图标，单击“以管理员身份运行”。

2）在命令提示符下，输入：bcdedit /set IncreaseUserVa 30723）重启计算机（2）关闭3G运行办法：1）右击“开始”菜单的“附件”程序组中“命令提示符”图标，单击“以管理员身份运行”。

2）在命令提示符下，输入：3） bcdedit /deletevalue IncreaseUserVa4）重启计算机缩放后得找到纵断面图，一般在纵坡图上方很小的一个点。

接下来进行纵断面拉坡设计。

纵断面设计过程中有线型不合适的点可以在数据中编改。

纵断面设计→选点（选择路线起点，绘制纵断面拉坡图，注意尽量保证平包纵）→实时修改（点选要修改的变坡点后输入“Z”自由修改，可对纵断面设计进行调整）→纵断面设计（点击实时修改，输入“T”切线命令，进行竖曲线设计）→纵断面绘图（绘图比例V1:400 H1：2000，依次点选地质概况、填挖高度、设计高程、地面高程、坡度和坡长、直线及平曲线、里程桩号）→点击批量绘图→输入起始页码回车→输入终止页码回车→点选绘图基点得到纵断面图3.横断面设计路基设计计算→控制参数输入→横断面数据修改、或者导入→横断面绘图→绘图控制（1：400横向、插入图框、中线对齐、自动剪断地面线宽度20m、绘出路槽图形、记录三维数据、沟底标高、坡口脚距离、边坡坡度和横坡坡度、用地界宽）→设计控制（土方数据文件、添加起始和终止点的桩号）→土方控制（计入排水沟面积、填方扣路槽、挖方加路槽）→设计绘图（点取基点、输入起始页码）→得到横断面图补充说明：一、路线设计1 ) 虚交设置转角比较大的时候：做辅助线,但是必须在做辅助线时先进行其他类型平曲线设置，否则会出现致命错误（注意：纬地6.8做辅助线应该打开最近点使直线两端点分别处于交点两条线上，如图所示，6.8版本选不到交点仅能选择端点,也可以直接选择最近点）→得到虚交点A和B→打开主线设计框→选择交点6点击虚交→点击虚交设置→点击虚交点0再点击插入按钮→输入虚交点名称A和B→点击虚交点A和B的坐标再点击拾取按钮→拾取A和B的端点→点击完成按钮→得到虚交线点击拖动R按钮→选取基点拖动得到虚交曲线→虚交线设置完毕2 ）“S”型曲线设置主线平面设计插入两个交点→选择靠后的交点（可设置前后缓和长度）→点击拖动R按钮→打开主线平面设计→选择前交点→输入前后缓和长度→点击试算→点击计算绘图按钮→“S”型曲线设置完毕3）“C”型曲线设置打开主线平面设计→插入两个交点→找到第一个交点输入圆曲线半径和前后缓和长度→找到第二个交点输入前后缓和长度并选择与前交点相接模式→点击试算并点击计算绘图按钮→“C”型曲线设置完毕4 ）卵型曲线设计打开主线平面设计→插入两个交点→找到第一个交点设置其交点半径和前缓长→点击试算→点击计算绘图按钮→打开主线平面设计→找到第二交点滑动块→输入前缓长（和第一个的后缓长一样）→前缓曲率半径修改为和前交点圆曲线半径一致的数字（表示从圆曲线半径开始渐变）→输入后缓长→选择与前交点相接的反算模式→点击试算→点击计算绘图→得到卵型缓和曲线5）多余路线删除命令打开主线平面设计→删除不需要的交点→点击计算绘图→点击工具命令→选择删除路线按钮→点选多余交点路线→得到修改后路线（如果没有只需要重新打开主线平面设计点击计算绘图即可）以上就是纬地6.8平纵基本操作内容，仅发表个人经验。

纬地公路设计软件使用方法纬地公路设计软件使用步骤一、项目数据管理1、在电脑分区中建立一个项目文件夹，设计过程中项目的所有数据都存储在这个文件夹中，方便项目数据的编辑与修改。

2、在纬地程序中新建项目，点击项目菜单选择新建项目，在弹出的新建项目对话框中输入项目名称，再选择浏览，将默认的以项目名称命名的项目文件保存在我们建立的文件夹中。

二、路线平面设计1、打开地形图，地形图可之前放在项目文件夹中以方便查找。

2、选择设计菜单栏的主线平面设计。

在交点数据输入栏的右侧顶选择拾取，在地形图中拾取路线的起点位置，也可以看作是路线的第一个交点。

起点确定后回到对话框，选择插入按钮，插入路线的交点，在程序提示是否插入交点一时选择确定，接着便可在地形图中一个个的选择路线的交点一直到路线的终点位置确定点击鼠标右键回到主线平面设计对话框。

各交点位置若要修改，则需先将对话框底部的滑柄按钮拖至所要修改的交点序号，再选择拖动，按命令行的提示选择自由拖动指定拖动的基点就可以拖动修改交点的位置。

导线及交点位置确定后可以开始进行平曲线的设计。

3、我们现在可以开始平曲线的设计，拖动主线平面设计底部的滑柄至第一个交点，选择平曲线计算模式为常规模式，一般路线设计使用最多的便是常规模式。

输入前缓和曲线长度、曲线半径、后缓和曲线长度，点击对话框底部的试算得到计算结果。

也可选择拖动R，根据命令行的程序提示输入拖动基点，则可在屏幕中动态的拖动曲线来控制平曲线的参数。

4、在主线平面设计的控制那一栏中可输入路线的起点桩号，在绘图与标注中选择需标注的项，输入标注字高。

5、平曲线设计完成后可在对话框中选择存盘保存路线平面数据。

点击对话框中的计算绘图可看到在地形图中路线平面图已经绘制出来，且路线标注也同时完成。

三、设计向导功能平面线形稳定后可在项目菜单栏选择设计向导，在弹出的设计向导对话框中一步一步的选择路线的各项参数。

第一步要选择项目类型，接着是道路等级、设计车速。

纬地软件教程之路线及立交平面线形设计纬地软件是一款专业的地理信息系统（GIS）软件，主要用于地学研究、城市规划、土地管理等领域。

在纬地软件中，路线及立交平面线形设计是其中的一项重要功能，可以帮助用户对道路、交叉口等交通设施进行规划和设计。

下面将对纬地软件中的路线及立交平面线形设计进行详细介绍。

一、路线线形设计路线线形设计是指对道路的纵断面进行设计，包括路线线形选择、纵断面设计等。

在纬地软件中，用户可以通过设置各种约束条件和规范要求来进行路线线形设计。

1.路线线形选择在进行路线线形设计之前，需要用户先选择路线的线形。

纬地软件提供了多种路线线形供用户选择，如直线、山地、河谷等，用户可以根据实际需求选择适合的线形。

2.纵断面设计在确定了路线线形之后，用户可以进行纵断面设计。

纬地软件提供了丰富的设计功能，用户可以根据设计要求和规范要求，设置横断面的宽度、坡度、超高等参数，还可以根据地形数据进行自动设计，从而得到符合要求的纵断面。

立交平面线形设计是指对立交设施的平面线形进行设计，包括交叉口的形状、车道划分等。

在纬地软件中，用户可以根据实际需求进行立交平面线形设计。

1.交叉口形状设计用户可以通过纬地软件提供的工具，选择交叉口的形状和模板进行设计。

纬地软件提供了多种交叉口形状供用户选择，如十字型、环形交叉口等，用户可以根据实际需求进行选择。

2.车道划分设计在确定了交叉口形状之后，用户还可以对车道进行划分设计。

纬地软件提供了车道划分工具，用户可以设置车道的数量、宽度等参数，还可以进行自动划分，从而得到符合要求的车道划分设计。

以上就是纬地软件中的路线及立交平面线形设计的基本介绍。

纬地软件提供了丰富的设计功能和操作工具，可以帮助用户进行道路和交叉口的设计，提高设计效率和质量。

希望通过本教程能够帮助用户更好地使用纬地软件进行路线及立交平面线形设计。

纬地设计系统操作步骤第一步：打开纬地设计系统用户需要先打开纬地设计系统的应用程序。

在电脑上，用户可以在开始菜单或桌面上找到应用程序的图标，然后双击打开。

在移动设备上，用户可以在应用程序列表中找到纬地设计系统的图标，然后点击打开。

第二步：登录或注册账号在纬地设计系统中，用户需要登录或注册一个账号才能使用所有功能。

如果用户已经有账号，可以直接输入账号和密码登录。

如果用户没有账号，可以点击注册按钮进行账号注册。

第三步：选择设计类型第四步：创建设计项目在选择设计类型之后，用户需要创建一个新的设计项目。

用户可以为项目命名，并选择项目所在的区域和场地。

第五步：导入场地平面图在创建设计项目之后，用户需要将场地的平面图导入纬地设计系统。

用户可以从本地文件夹中选择平面图文件，或者通过摄像头拍摄场地平面图。

第六步：添加家具和装饰品在导入平面图之后，用户可以开始添加家具和装饰品。

纬地设计系统提供了一个家具和装饰品库，用户可以从中选择合适的物品进行添加。

用户可以通过拖拽的方式将物品放置在平面图上，并可以随意调整物品的大小和位置。

第八步：添加建筑结构和材质在完成家具和装饰品的添加之后，用户还可以添加建筑结构和材质。

用户可以选择不同的墙体、地板、天花板等建筑要素，然后为其选择适合的材质和颜色。

用户可以通过拖拽的方式将建筑要素放置在场地平面图上，并可以随意调整其大小和位置。

第九步：保存和预览设计方案第十步：导出设计方案在保存和预览设计方案之后，用户可以选择导出设计方案。

纬地设计系统提供了多种导出格式供用户选择，用户可以将设计方案导出为图片、视频或PDF文件。

用户可以选择导出的分辨率、帧率和质量等参数，以满足自己的需求。

通过以上十个步骤，用户可以轻松地使用纬地设计系统进行室内外设计方案的制作。

纬地设计系统的操作简单易懂，功能强大，用户可以通过不同的操作步骤实现各种个性化设计需求。

无论是专业设计师还是普通用户，都能够通过纬地设计系统实现自己的设计想法。

纬地道路设计软件教程这学期学习了纬地设计软件课程, 第一节课老师首先向大家说明了其重要性，随后介绍了系统版本及安装、维地系统主要功能及纬地设计向导与项目管理。

在以后的课程里，老师针对我们所学的道勘知识，分别讲授了路线平面线形设计、纵横断面数据准备与纵断面设计绘图、路基设计计算、参数化横断面设计绘图等知识，最后一节课老师给我们讲授了立交匝的设计。

道系统版本我们使用的是HintCAD V5.74版，配合AtuoCAD2002使用。

纬地三维道路CAD 系统根据不同用户层面的需求，分为三种版本:标准版、专业版、数模版。

我们使用的是数模版，它包含标准版、专业版的全部功能，在专业版的基础上增加了高速建立细致、准确的公路带状三维数字地面模型,直接剖切纵、横断地面线，进而得到土方数量。

基于数模和横断面设计，直接建立公路和地面全三维模型，可渲染制作成公路全景透视图。

系统主要功能有路线辅助设计、互通式立交辅助设计、数字化地面模型应用、公路三维真实模型的建立、平交口自动设计以及其他功能。

纬地设计向导与项目管理“纬地设计向导”功能在路线平面设计确定后，引导用户完成整个项目诸多标准和参数的确定和取用。

可自动为不同等级和标准的设计项目选取超高与加宽过渡区间、数值，以及填挖方边坡、边沟排水沟等设计控制参数，引导用户更加快捷、方便地完成路线与互通式立交设计工作。

这些通用标准数据可由用户自行修改，所取用的设计控制参数，用户还可使用“控制参数输入”功能结合实际工程情况加以修改调整。

用户通过“项目管理器”来管理某一工程设计项目的所有数据文件及与项目相关的其他属性。

路线平面线形设计在纬地系统中平面的设计主要采用两种方法，即曲线设计法和交点设计法，前者适用于互通式立体交叉的平面线位设计，而后者适用于公路主线的设计。

用户可根据情况分别采用，两者也可穿插使用，其数据可以相互转化。

平面设计是纬地系统的主要功能，要很好地掌握和应用平面设计功能，需先理解本系统所应用的路线与互通立交平面的曲线设计思想。

纬地5.88设计系统操作步骤•点击项目，新建项目•新建项目如101省道，项目文件路径及名称选择浏览，选择到安装纬地的路径、选择数模，创建新文件夹并命名文件夹名称如101省道并命名文件名如东安村水泥砼路面改建工程••点击设计项中的主线平面设计，选择插入交点，并输入交点的坐标。

选择所要设计的交点，点击拖动，点击CAD中的交点，选择所配的半径等，点击计算绘图，系统将计算出路线的曲线要素，这时，生成的圆曲线不是平滑曲线，在ＣＡＤ命令栏中输入ｒｅｇｅｎ，圆曲线将变成圆滑曲线。

点击存盘，如下图。

如果设计桩号的起点桩号不是K0+000，则点击控制，进行更改，如下图：点击项目菜单中的项目管理器，如下图，说明已有平面交点文件•点击绘图菜单栏中的平面自动分图，如下图，设置每页的长度，等项。

点击开始出图，如下图：•点击项目菜单栏中的设计向导，设置好路的超高、加宽，路基布置形式等。

点击自动计算超高加宽，如下图:点击完成，如下图：•点击数据菜单栏中的纵断数据输入，•点击项目菜单栏中的项目管理器，是否有纵断面的设计文件•点击数据菜单栏中的横断面数据输入，选择按纵断面地面线文件提示桩号，如下图：•按提示的桩号输入横断面数据：10、点击设计菜单栏中的纵断面设计，点击设计显示，如下图：如果你设计的起点桩号的坐标比较大的话，CAD的图纸中可能一下子看不到，那么请点击CAD的缩放按纽，点击右键，选择菜单栏中的缩放范围，才能看到纵断面的图。

11、点击选点，选择起点桩号，点击插入下一个变坡点，直至选点完成，如下图：12、再点击设计菜单栏中的纵断面设计，点击实时修改，选择变坡点，在CAD的命令栏中输入R，输入回车，设计竖曲线的半径，如下图：13、如还想修改竖曲线半径，则打开纵断面设计栏中的竖曲线，选择半径，修改设计的半径，点击计算。

14、点击存盘，千万别忘了这一步，很重要。

如下图：15、点击设计菜单栏中的纵断面绘图，点击搜索全线，软件会自动找到起、终点桩号，点击批量绘图，如下图：16、在CAD的命令栏中输入纵断面的的总页数，及起始页和绘图基点。

纬地道路设计软件教程纬地道路设计软件( HintCAD)教程目录第一章系统主要功能及常规应用步骤 (4)1.1系统主要功能 (4)1.2系统应用常规步骤 (10)1.3系统版本及安装说明 (14)第二章纬地设计向导与项目管理 (26)2.1纬地设计向导 (26)2.2项目管理 (33)2.3纬地项目中心 (36)第三章路线平面线形设计 (39)3.1前言 (39)3.2平面线形设计方法之一“曲线设计法”393.3平曲线的设计方法之二“交点设计法”573.4平面自动分图 (64)第四章纵、横断面数据准备与纵断面设计绘图 (69)4.1纵断面地面线数据输入 (69)4.2横断面地面线数据输入 (70)4.3纵断面动态拉坡设计 (71)4.4路线纵断面图绘制 (75)4.5边沟、排水沟沟底标高设计 (77)第五章路基设计计算 (79)5.1路基设计计算 (79)5.2路基超高与加宽的计算 (80)第六章参数化横断面设计绘图 ... 错误!未定义书签。

6.1横断面设计与绘图..... 错误!未定义书签。

6.2横断面修改................. 错误!未定义书签。

6.3挖台阶处理................. 错误!未定义书签。

6.4横断面重新分图......... 错误!未定义书签。

第七章支挡防护构造物录入错误!未定义书签。

7.1支挡防护构造物录入. 错误!未定义书签。

7.2标准构造物录入（标准挡土墙录入） .. 错误!未定义书签。

7.3当前工程项目的挡墙设置 . 错误!未定义书签。

7.4注意事项..................... 错误!未定义书签。

7.5纬地挡土墙综合设计系统的配套应用 .. 错误!未定义书签。

第八章路线总体设计图及公路用地图绘制错误!未定义书签。

8.1路线总体设计图绘制. 错误!未定义书签。

8.2公路用地图绘制......... 错误!未定义书签。

8.3构造物标注................. 错误!未定义书签。

1.用纬地软件打开须要设计的地形图.2.项目新建项目,选好要保管设计文件的路径（最好新建一个文件夹,因为设计进程中会生成许多的数据文件）3.设计主线平面设计.在这进行路线的平面设计,先点拾取,拾取的点为你的路线起点,然后再点拔出,拔出为设计路线的平面交点.选完点之跋文得要点击保管,不然体系数据不会主动更新.4.项目设计领导.一向点击下一步设计你响应等级公路的参数.(一般来说都不须要改,体系已经把响应等级的的规范数据已输入进去)最后要点击主动盘算超高加宽,显示消失红色暗示该标段有不相符规范.5.快捷树立三维数模地形图.1）先将你地形图复制一份出来,把边框和其他的都删失落,仅留下地形线即可,保管关失落该图.2）打开纬地软件数模新数模.依据设计地形图的推想出的最小高程和最大高程填进去,如许体系盘算出来的三维地形图误差大大减小.3）数模三维数据读入选dwg文件结尾的打开适才复制的地形图消失下面的对话框选择所有地面线的图层,数据类型都为地形点.然后开端读入4）数模数据预检把最小.大高程改为适才修正的一样.肯定.5）数模—三角构网保管.数模文件已建成,把复制的地形图关失落即可.6.设计纵断面图.数模数模运用纵断面插值设计纵断面设计.（因为纵断面地形图它在固定的地位,说个快捷键快速找到该图：re 回车z回车a回车）拾点—拔出（留意：终点桩号要依据平面终点桩号输入进去）7.设计纵断面画图.把画图栏目那边全体撤消,然后再从新一一按次序点击.再点击搜刮全线看三个终点桩号是否一样.再点击批量画图8.横断面画图.数模数模运用横断面插值设计路基盘算（选择好路基设计文件保管的路径,最后点击搜刮全线）9.设计横断面设计画图（划红线地位须要点击）10.所须要的表格在表格的对象栏里,直接按输出即可.若须要修正表格文字信息在体系那边把它的体系文件路径你设定好的模板地位即可.。

纬地道路设计软件教程纬地道路设计软件( HintCAD)教程第一章系统主要功能及常规应用步骤1.1系统主要功能1.1.1 路线辅助设计（1）平面动态可视化设计与绘图系统沿用传统的导线法（交点法）经典理论，可进行任意组合形式的公路平面线形设计计算和多种模式的反算。

用户可在计算机屏幕上交互进行定线及修改设计，在动态拖动修改交点位置、曲线半径、切线长度、缓和曲线参数的同时，可以实时监控其交点间距、转角、半径、外距以及曲线间直线段长度等技术参数。

而使用纬地智能布线技术，可以将已确定的直线、圆曲线等控制单元自动衔接为完整的路线，并可以对路线中任一控制单元（均为CAD的线元实体）方便地进行平移、旋转、缩放等操作调整，从而直观快捷并准确地确定出路线线位。

在平面设计完成的同时，系统可自动完成全线桩号的连续计算和平面绘图。

系统支持基于数字化地形图（图像）上的上述功能，同时也可方便地将低等级公路外业期间已经完成的平面线形导入本系统。

（2）断面交互式动态拉坡与绘图系统在自动绘制拉坡图的基础上，支持动态交互式完成拉坡与竖曲线设计。

用户可实时修改变坡点的位置、标高、竖曲线半径、切线长、外距等参数；对设计者指定的控制点高程或临界坡度，受控处系统可自动提示控制情况。

另外纬地针对公路改扩建项目，将在以后版本中增加自行回归纵坡（点）数据的功能。

系统支持以“桩号区间”和“批量自动绘图”两种方式绘制任意纵、横比例和精度的纵断面设计图及纵面缩图，自动标注沿线桥、涵等构造物，绘图栏目也可根据用户需要自由取舍定制。

以上功能不仅适用于公路主线，同样适用于互通式立交匝道的纵断面设计与绘图。

（3）超高、加宽过渡处理及路基设计计算系统支持处理各种加宽、超高方式及其过渡变化，进而完成路基设计与计算、方便、准确地输出路基设计表，可以自动完成该表中平、竖曲线要素栏目的标注。

系统在随盘安装的“纬地路线与立交标准设计数据库”的基础上，通过“设计向导”功能自动为项目取用超高和加宽参数，并建立控制数据文件。

纬地道路辅助设计系统教程vThe document was prepared on January 2, 2021第一部分纬地道路辅助设计系统教程( HintCAD ~ )第一章系统主要功能及常规应用步骤系统主要功能1.1.1 路线辅助设计（1）平面动态可视化设计与绘图系统沿用传统的导线法（交点法）经典理论，可进行任意组合形式的公路平面线形设计计算和多种模式的反算。

用户可在计算机屏幕上交互进行定线及修改设计，在动态拖动修改交点位置、曲线半径、切线长度、缓和曲线参数的同时，可以实时监控其交点间距、转角、半径、外距以及曲线间直线段长度等技术参数。

而使用纬地智能布线技术，可以将已确定的直线、圆曲线等控制单元自动衔接为完整的路线，并可以对路线中任一控制单元（均为CAD的线元实体）方便地进行平移、旋转、缩放等操作调整，从而直观快捷并准确地确定出路线线位。

在平面设计完成的同时，系统可自动完成全线桩号的连续计算和平面绘图。

系统支持基于数字化地形图（图像）上的上述功能，同时也可方便地将低等级公路外业期间已经完成的平面线形导入本系统。

（2）断面交互式动态拉坡与绘图系统在自动绘制拉坡图的基础上，支持动态交互式完成拉坡与竖曲线设计。

用户可实时修改变坡点的位置、标高、竖曲线半径、切线长、外距等参数；对设计者指定的控制点高程或临界坡度，受控处系统可自动提示控制情况。

另外纬地针对公路改扩建项目，将在以后版本中增加自行回归纵坡（点）数据的功能。

系统支持以“桩号区间”和“批量自动绘图”两种方式绘制任意纵、横比例和精度的纵断面设计图及纵面缩图，自动标注沿线桥、涵等构造物，绘图栏目也可根据用户需要自由取舍定制。

以上功能不仅适用于公路主线，同样适用于互通式立交匝道的纵断面设计与绘图。

（3）超高、加宽过渡处理及路基设计计算系统支持处理各种加宽、超高方式及其过渡变化，进而完成路基设计与计算、方便、准确地输出路基设计表，可以自动完成该表中平、竖曲线要素栏目的标注。

(一)平面主线设计1.新建项目1)项目-新建项目-更改文件名和相应的保存路径即可。

2.主线平面设计1.设计-主线平面设计的优化线性）拾取完第一个点后自动弹出主线平面设计对话框，点击插入点击插入后会提示是否插入交点1，点击是，然后在地形图上开始选择交点，大致路线选择完成后点击鼠标右键或者空格或者回车便可再次回到主线平面设计对话框。

一般可把交点名称0改为BP（Begin Point：起点），最后一个交点改为EP（End Point：终点）如果中间有删除或者增加的交点，导致交点名称与焦点序号不一致的，可在交点名称上右单击，选择全部重排编号即可。

经过初步选择线型进行优化，选择到交点1-6.修改它的缓和曲线长度和半径（一般二级公路要求前后缓和曲线大于60m，半径大于200m，具体的得看设计要求）如果在选择交点的时候没有开启捕捉。

可按快捷键F11开启，并全部选择。

这是选择拖动R的效果修改完成后一定要记得将文件保存！点击项目-设计向导开始对路面，边沟，等进行设计。

项目类型选择公路主线即可，小数位数一般选择三维小数精度，其余的可以不用修改，如果终点和设计的不一样，需要改正回来。

点击下一步。

可对公路类型和设计车速进行更改，本文以二级公路，车速60Km/h 为例，完成后点击下一步。

可设置路幅形式，断面形式，尺寸，可在红色区域框中对断面简图进行缩放，待数据确认无误后后点击检查，提示检查路幅宽度正确。

点击下一步可进行填方边坡设置。

对左右幅的填方边坡机进行设计，台阶形式和左右侧边坡的具体参与设计要求相对应即可，设置完成后点击下一步，进行挖方边坡的设置。

挖方边坡设置，跟填方边坡设置类似，具体的参数和设计要求一致即可，参数设置完成后点击下一步进行边沟设置。

边沟类型有矩形边沟、梯形边沟、不设置边沟三种形式。

具体的参数根据设计要求进行设置，参数设置完成后点击下一步。

排水沟设置：排水沟类型有矩形排水沟、梯形排水沟、矩形+档水堰、梯形+档水堰、不设置排水沟。

纬地道路设计操作步骤1 一．新建项目（指定项目名称、路径、等）点击【项目】【新建项目】输入项目名称，点击浏览指定项目的保存路径新建一个文件夹（文件夹名称与项目名称一致）打开文件夹保存回到对话框可以继续输入设计人、设计单位、等信息点击确定完成一个新建项目的操作。

我们可以到保存项目文件的文件夹下用纬地数据编辑器打开项目文件.prj（具体操作，选着文件点击右键打开方式选择程序 HEdit 确定），之前设定的内容都记录到了此文件中。

二．主线平面设计1. 首先打开一张地形图（文件搜索打开）【设计】【主线平面设计】输入路线的起点名称BP 点击“拾取”按钮在地形图上选择合适的位置点击鼠标左键，以确定起点坐标（X，Y）位置点击“插入”按钮，系统提示是否插入交点1，点击”是” 在地形图拾取交点1的位置，接着可以拾取交点2、3……的位置，最后“回车”设置路线终点交点名称为EP 点击“计算绘图”按钮（相当于刷新）2.修改路线交点的操作。

【设计】【主线平面设计】点击“实时修改”按钮选择要修改的交点根据命令行提示选择修改的方式（沿前边Q，后边H，自由Z）回车用鼠标拉动交点选择合适的位置，点击鼠标的左键确定交点的位置。

3.平曲线设计【设计】【主线平面设计】先移动路线（在“插入”按钮的左边）到交点1 选择平曲线计算模式（已知S1+Rc+S2模式）输入自己设计的S1，Rc，S2 试算计算绘图，重复以上步骤，完成其他交点的曲线设计。

注：通过人工计算，如果曲线设计不符合两曲线之间的直线最小长度（二级公路，同向6V，反向2V）,可通过改变半径或通过实时修改来完成设计。

4.桩号设置【设计】【主线平面设计】控制（对话框左下角）进行设置确定计算绘图。

5.存盘【设计】【主线平面设计】存盘保存到项目文件夹中，生成*.pm数据文件。

6.地形图另存：文件另存另存到项目文件夹中。

7.直曲转角表的输出：【表格】 [输出直曲转角表]（内容为曲线要素有关数据）2 三．设计向导1.【项目】【设计向导】把各项设计好，系统根据提示自动建立：路幅宽度变化数据文件（*.wid）、超高过度数据文件（*.sup）、设计参数控制文件（*.ctr）、桩号序列文件（*.sta）。

3.1运行软件图1-1-1程序界面3.2建立设计项目点击“项目”→“新建项目”，指定项目名称、路径，新建公路路线设计项目。

3.3打开数字地形图应用AutoCAD打开数字化地形图。

3.4平面线形设计3.4.1打开“主线平面设计”对话框点击“设计”→“主线平面设计”，打开主对话框，如下图所示。

图1-1-2主线平面设计对话框对于已有项目，“主线平面设计”启动后，自动打开并读入当前项目中所指定的平面交点数据。

用户点按“计算绘图”后便可在当前屏幕浏览路线平面图形。

3.4.2确定交点1)单击主线平面设计对话框上的【拾取】按钮，从图中选择路线起点位置，获得路线起点的坐标，并显示在对话框上（图1-1-3）。

也可以在键盘上直接输入起点的坐标。

图1-1-3 起点的坐标2)单击对话框上的【插入】按钮，从图中选择（或者键盘输入）路线其它交点的坐标，可以连续选择多个交点的位置，也可以只选择一个交点的位置，按“ESC”键退出交点位置的选择，返回主线平面设计对话框。

结果见图1-1-4。

图1-1-4路线交点说明：（1）“交点序号”、“交点名称”“交点序号”显示的是软件对交点的自动编号，起点为0，依次增加。

“交点名称”编辑框中显示或输入当前交点的名称，交点名称自动编排，一般默认为交点的序号，可以改成其它的任何名称，如起点改为BP ，终点改为EP 。

在调整路线时，如果在路线中间插入或删除交点，系统默认增减交点以后的交点名称是不改变的。

如果需要对交点名称进行重新编号，可在交点名称处单击鼠标右键，系统即弹出交点名称自动编号的选项菜单（如图1-1-5所示），选择对当前项目的全部交点进行“全部重新编号”，或“从当前交点开始重新编号”，或“以当前交点格式重新编号”。

路线起点交点1交点2 交点3 交点4图1-1-5交点编号（2）“X(N)”、“Y(E)”编辑框输入或显示当前交点的坐标数值。

（3）“插入”、“删除”按钮“插入”用来在当前交点位置之后插入一个交点；“删除”用来删除当前的交点。
