平板闸阀浙江四方阀门有限公司

平板闸阀主要性能和技术特点描述平板闸阀是一种比较常见的工业阀门，它的主要性能和技术特点主要有以下几个方面。

1.结构简单、体积小巧：平板闸阀由阀体、阀盖、阀杆、闸板等主要部件组成，结构简单紧凑，占用空间小，可以满足狭小空间安装的需求。

2.密封性好：平板闸阀采用金属到金属的密封方式，阀座和闸板之间的接触面严密，密封性能好，能够有效防止介质泄漏。

3.流阻小：平板闸阀的流道设计合理，流道直径与管道直径相对接近，流阻小，能够提供较大的流量。

4.操作轻便：平板闸阀采用手轮或蜗轮等手动装置，操作简便轻便，能够满足人工操作的需求。

5.耐高压、耐腐蚀：平板闸阀的材质一般选择高强度钢或不锈钢制造，具有较强的耐高压和耐腐蚀性能，能够适应各种恶劣工况。

6.适用性广泛：平板闸阀适用于液体、气体和固体等各种介质的控制和截断工作，广泛应用于石油、化工、冶金、电力等领域。

7.耐磨损：平板闸阀的闸板一般采用非金属材料，如橡胶、尼龙等，能够有效减少磨损，延长使用寿命。

8.有良好的自清洁性能：平板闸阀的闸板和阀座在开启和关闭过程中能够有效清除残留物，具有良好的自清洁性能，减少介质污染。

9.使用灵活多样：平板闸阀可以根据需要配备手动、电动、液动、气动等不同驱动方式，实现自动控制和远程操作。

10.可靠性高：平板闸阀采用耐磨、耐腐蚀材料制造，结构紧凑，使用寿命长，能够提供可靠的介质控制和截断性能。

总之，平板闸阀具有结构简单、体积小巧、密封性好、流阻小、操作便利、耐高压、耐腐蚀、适用性广泛、耐磨损、良好的自清洁性能、使用灵活多样和高可靠性等主要性能和技术特点，能够满足不同行业和工艺要求的介质控制和截断工作。

闸阀相关知识点总结一、闸阀的分类根据闸板的运动方式，闸阀可分为平板闸阀、楔式闸阀和平行双闸板闸阀三种类型。

1.平板闸阀：闸板为平板状，阀座与闸板底面一般呈光洁的斜面，通过闸板的上下升降来调节介质通道的开启程度。

这种闸阀主要用于中低压流体管道，适用于非粘性介质、小颗粒介质以及高温高压介质。

2.楔式闸阀：闸板呈楔形设计，通过闸板的前后滑动来实现介质通道的开启关闭。

这种闸阀适用于高压大口径管道和高温介质管道，可承受较大的介质流量和压力。

3.平行双闸板闸阀：闸板呈平行设计，其结构简单、密封性好，适用于高温高压、小颗粒介质的管道。

二、闸阀的结构特点1.阀体：闸阀的壳体，用于固定阀门的各个零部件，具有较强的耐压性和耐腐蚀性。

2.阀瓣：也称为闸板，是用来打开或关闭介质通道的关键部件。

闸板通常为平板状或楔形，具有良好的密封性能。

3.阀杆：连接手柄或传动装置，通过旋转或上下移动来控制闸板的开启和关闭。

4.密封面：阀座是与闸板密封配合的部分，其质量直接关系到闸阀的密封性能。

5.操作装置：手轮、电动装置或气动装置等可选的操作方式，用于控制阀门的开闭动作。

三、闸阀的工作原理当手柄或传动装置旋转或上下移动时，阀杆使闸板上下滑动，从而打开或关闭阀门。

在闸板上下滑动的过程中，介质通道被逐渐开启或关闭，以实现对流体的控制。

当阀门关闭时，闸板完全挡住介质通道，实现了全封闭，而当阀门打开时，介质通道完全畅通，实现了全开启。

通过控制闸板的位置和高度，可以精确控制介质通道的流量和压力，达到对流体的精准控制。

四、闸阀的选型参数在选型时，需要考虑以下几个参数：1.压力等级：根据管道的工作压力，选择适合的闸阀压力等级，以保证阀门的安全可靠性。

2.口径大小：根据管道的口径大小选择相应的闸阀口径，以适应管道的流量需求。

3.介质特性：考虑介质的温度、压力、流体性质、腐蚀性等特性，选择合适的材质和密封结构。

4.工作温度：根据管道的工作温度选择合适的闸阀材质和密封结构，以确保闸阀在高温下的可靠性。

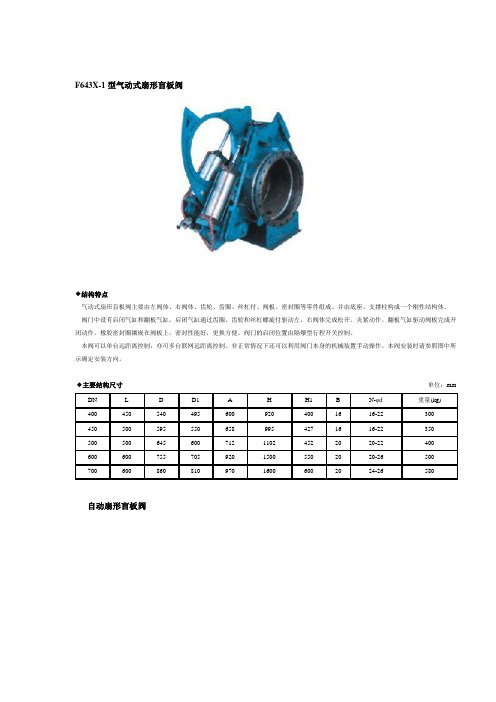

F643X-1型气动式扇形盲板阀◆结构特点气动式扇形盲板阀主要由左阀体、右阀体、齿轮、齿圈、丝杠付、阀板、密封圈等零件组成。

并由底座、支撑柱构成一个刚性结构体。

阀门中设有启闭气缸和翻板气缸。

启闭气缸通过齿圈、齿轮和丝杠螺旋付驱动左、右阀体完成松开、夹紧动作。

翻板气缸驱动阀板完成开闭动作。

橡胶密封圈镶嵌在阀板上，密封性能好，更换方便。

阀门的启闭位置由隔爆型行程开关控制。

本阀可以单台远距离控制，亦可多台联网远距离控制。

非正常情况下还可以利用阀门本身的机械装置手动操作。

本阀安装时请参照图中所示确定安装方向。

◆主要结构尺寸单位：mmDN L D D1A H H1B N-φd重量(kg) 4004505404956009204001616-22300 4505005955506589954271616-22350 50050064560071211024522020-22400 60060075570592015005502020-26500 70060086081097016006002024-26580自动扇形盲板阀◆产品概述自动扇形盲板阀系列是我厂在F43CX-1.5型扇形盲板阀的基础上根据该阀的工作特性进行改进和优化设计而推出的一种新型的可以远距离操作和自动控制和隔继设备。

本系列自动扇形盲板阀有气动、液动、电动三种驱动方式并根据不同规格采用不同的结构形式。

以适应用户的能源条件、环境条件和工况条件。

本系列自动扇形盲板阀以其优越的性能为冶金、化工、环境保护等行业的有毒、有害、易燃气体管路实现自动化控制提供了一种安全、可靠的隔继设备。

本阀连接法兰尺寸符合GB2555-81标准。

检测方法符合GB/13927-92标准。

◆主要性能规范产品型号F643X-1F743X-1F743X-0.5F9T43X-0.5公称通径DN400~700400~700800~2000800~2000公称压力MPa0.10.10.050.05密封试验压力MPa0.120.120.060.06强度试验压力MPa0.150.150.0750.075驱动源压缩空气0.4~0.6MPa 压力油4-6MPa 3相380V50HZ工作温度-20℃~300℃ -20℃~130℃启闭时间S≤60适用介质煤气、烟气、空气连接法兰符合GB2555-81 PN2.5标准◆主要零件材料名称阀体、阀板丝杠、支柱丝母伸缩器密封圈材料碳素钢优质碳素钢调质锰铜合金奥氏体不锈钢氟橡胶硅橡胶丁腈橡胶◆选用须知1、选用时请根据工艺介质温度，确定所需的温度等级。

api 平板闸阀标准
API（American Petroleum Institute）发布了许多与石油和天然气工业相关的标准，其中包括关于各种阀门的标准。

平板闸阀通常用于管道和流体控制系统中，以控制流体的流动。

以下是与API平板闸阀标准相关的一些常见标准：
1.API 600：这是API 发布的"钢制闸阀" 标准，其中包括平板
闸阀。

该标准规定了闸阀的设计、制造和测试要求。

API 600 适用于工业应用中的闸阀。

2.API 6D：API 6D 是关于"管道闸阀和阀门设备" 的标准，适用
于管道和管道系统中使用的各种类型的阀门，包括平板闸阀。

该标准规定了设计、材料、制造和测试的要求。

3.API 6FA：API 6FA 是关于"阀门火焰测试" 的标准，用于评估
阀门在火灾情况下的性能。

这个标准确保阀门在火灾中保持密封，以防止火焰和气体泄漏。

请注意，不同的平板闸阀制造商和供应商可能会遵循不同的标准和规范。

在选择平板闸阀时，您应该查看相关的标准，以确保其符合您的具体需求和应用。

此外，API 标准通常在石油和天然气工业中广泛使用，但也可能在其他领域的应用中有所变化。

因此，根据您的具体情况，还应考虑其他适用的标准和法规。

平板闸阀的常见结构平板闸阀是一种常见的阀门，广泛应用于石油、化工、天然气和水处理等行业中。

平板闸阀的结构多样化，根据不同的需要和使用环境，可以采用不同的结构。

本文将根据不同的结构类型，分别从结构形式、组成部分和使用场景等方面进行描述，以便读者更好地了解平板闸阀的常见结构。

第一类：普通型平板闸阀普通型平板闸阀是最基础的平板闸阀，它由阀体、阀座、阀板、螺栓等组成。

阀体的形状通常为矩形或圆形，内部装有阀座和阀板。

阀座是由软垫材料制成，可以缓解阀板和阀门之间的摩擦。

阀板通常是矩形或圆形的，通过阀杆、导轨和减速机构实现开合，同时也可以手动调整。

普通型平板闸阀的密封效果一般，适用于中小型管道常规管路的使用场景。

第二类：弹性座封式平板闸阀弹性座封式平板闸阀是一种具有弹性座封的阀门。

与普通型平板闸阀相比，弹性座封式平板闸阀具有更好的密封性能。

该阀门的组成部分包括阀体、阀板、阀座等。

阀座采用橡胶等材料，具有多种颜色和硬度。

当阀板关闭时，阀座密封圈和阀板产生弹性变形，形成可靠的流体密封。

该阀门适用于有腐蚀性介质的场合，如给水、污水处理厂。

但它需要注意阀座硬度和介质温度的选择。

第三类：铸钢平板闸阀铸钢平板闸阀主要由阀体、阀座、阀板、阀杆、手轮、螺栓等组成。

相较于其他材质的平板闸阀，铸钢平板闸阀具有密封性更好的优点。

铸钢平板闸阀适用于高温、高压、高强度的使用环境，如石油化工、火力发电、钢铁冶金等领域。

该阀门的密封性能好，在关闭和开启过程中，也具有很好的耐磨性和抗冲击性。

第四类：高压平板闸阀高压平板闸阀主要由阀体、阀板、阀座等组成。

由于其高压流体的特殊性质，它的阀门密封更加严格。

通常，高压平板闸阀采用堆焊优质钢板，焊接结构严谨，可以承受数百个巨大压力。

此外，它还可以应用于石油化工、气体输送、城市供水等场合。

在选购时，应关注其耐磨性、耐腐蚀性以及耐压能力等性能。

总之，平板闸阀作为一种常见的阀门类型，具有多种不同的结构和功能。

平板闸阀结构特点及阀门的安装注意平板闸阀是一种常见的工业阀门，广泛应用于管道系统中，用于控制流体的流动。

其主要特点和安装注意事项如下。

一、平板闸阀的结构特点：1.结构简单：平板闸阀结构简单，由阀体、阀盖、阀板、阀杆和操作装置等组成。

因此，平板闸阀使用维护方便。

2.流体阻力小：平板闸阀的阀板采用平板结构，流体通过时因为流道直径不变，所以阻力小，流通能力强。

3.密封性能好：平板闸阀采用硬密封结构，阀体和阀杆都有密封装置，能够有效防止泄漏。

4.开关轻便：平板闸阀的阀板沿着管道中心线运动，开关轻便灵活，操作方便。

5.适用范围广：平板闸阀适用于液体、气体和腐蚀介质的管道系统，可以在高温、低温、高压和低压环境中使用。

6.无死角：平板闸阀的阀体内部光滑无凸起，无死角，不易积存介质，易于清洗。

二、平板闸阀的安装注意事项：1.安装位置选择：平板闸阀应根据压力等级和阀门类型来选择安装位置。

特别是对于大口径和高承压的阀门，需要考虑牵引强度。

2.安装空间保留：安装平板闸阀时，需要考虑其长度和高度，尤其是在不方便调整的场合，应提前计划好安装空间。

3.泄漏检查：在安装平板闸阀之前，应检查密封面是否完好，防止安装后发生泄漏。

4.阀门对中：安装平板闸阀时，应确保阀门与管道的中心线对齐，以避免阀门过早磨损或无法正常使用。

5.阀门固定：安装平板闸阀时，应确保阀门处于固定状态，防止阀门在运行中因振动而脱离支撑。

6.阀门操作：在安装平板闸阀之前，应确保操作装置正确连接，并确认阀门是否能够平稳运行。

7.压力测试：在安装平板闸阀后，应进行压力测试，以确保阀门的密封性和安全性。

8.阀门保护：在平板闸阀安装后，应注意阀门的保护，避免外部物体损坏阀门，影响正常使用。

9.阀门维护：平板闸阀在使用过程中，应定期进行维护保养，清洁阀门并检查是否有磨损和泄漏。

10.使用安全：在使用平板闸阀时，应按照操作规程操作，并遵守相关的安全规定，确保人身和设备的安全。

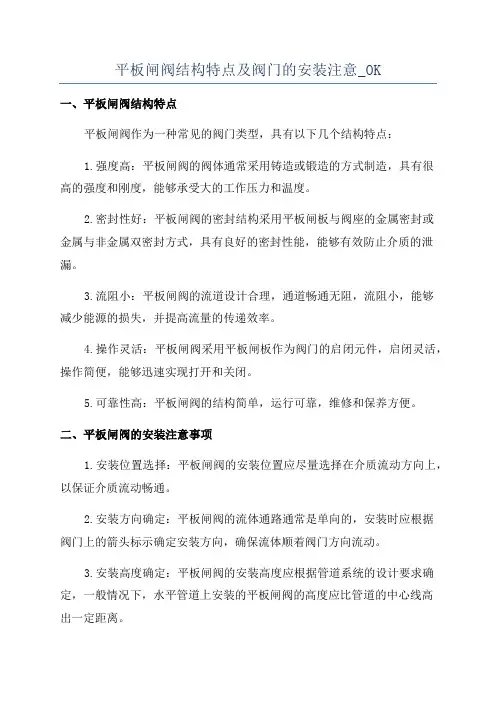

平板闸阀结构特点及阀门的安装注意_OK一、平板闸阀结构特点平板闸阀作为一种常见的阀门类型，具有以下几个结构特点：1.强度高：平板闸阀的阀体通常采用铸造或锻造的方式制造，具有很高的强度和刚度，能够承受大的工作压力和温度。

2.密封性好：平板闸阀的密封结构采用平板闸板与阀座的金属密封或金属与非金属双密封方式，具有良好的密封性能，能够有效防止介质的泄漏。

3.流阻小：平板闸阀的流道设计合理，通道畅通无阻，流阻小，能够减少能源的损失，并提高流量的传递效率。

4.操作灵活：平板闸阀采用平板闸板作为阀门的启闭元件，启闭灵活，操作简便，能够迅速实现打开和关闭。

5.可靠性高：平板闸阀的结构简单，运行可靠，维修和保养方便。

二、平板闸阀的安装注意事项1.安装位置选择：平板闸阀的安装位置应尽量选择在介质流动方向上，以保证介质流动畅通。

2.安装方向确定：平板闸阀的流体通路通常是单向的，安装时应根据阀门上的箭头标示确定安装方向，确保流体顺着阀门方向流动。

3.安装高度确定：平板闸阀的安装高度应根据管道系统的设计要求确定，一般情况下，水平管道上安装的平板闸阀的高度应比管道的中心线高出一定距离。

4.紧固螺栓注意：平板闸阀的连接紧固螺栓应均匀拧紧，避免局部应力过大或者松动，导致泄漏或者密封不严。

5.密封面清洁：在安装平板闸阀时，应将阀体和阀板的密封面进行清洗，并在密封面上涂抹适量的密封润滑剂，以确保密封面的良好接触和紧密贴合。

6.管道清洗：在安装平板闸阀前，要先清洗管道内的杂质和污垢，以免对阀门的使用和密封面的正常工作造成影响。

7.泄漏检查：在安装完平板闸阀后，应进行泄漏检查，确认阀门的密封性能符合要求，防止因泄漏而造成不必要的安全事故和损失。

8.操作教育：安装完平板闸阀后，应对操作人员进行相关的操作教育和培训，确保其熟悉阀门的使用方法和安全操作流程。

9.定期检查：安装完平板闸阀后，应定期进行检查和维护，及时清除阀门上的杂质和污垢，并定期检验阀门的密封性能和运行状态。

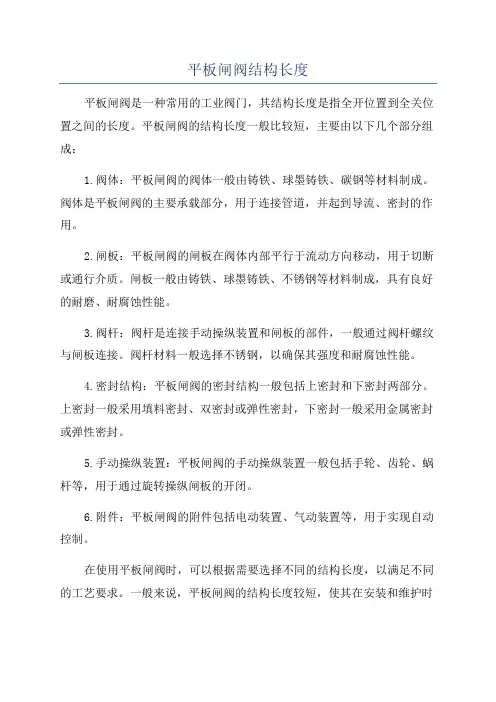

平板闸阀结构长度
平板闸阀是一种常用的工业阀门，其结构长度是指全开位置到全关位置之间的长度。

平板闸阀的结构长度一般比较短，主要由以下几个部分组成：
1.阀体：平板闸阀的阀体一般由铸铁、球墨铸铁、碳钢等材料制成。

阀体是平板闸阀的主要承载部分，用于连接管道，并起到导流、密封的作用。

2.闸板：平板闸阀的闸板在阀体内部平行于流动方向移动，用于切断或通行介质。

闸板一般由铸铁、球墨铸铁、不锈钢等材料制成，具有良好的耐磨、耐腐蚀性能。

3.阀杆：阀杆是连接手动操纵装置和闸板的部件，一般通过阀杆螺纹与闸板连接。

阀杆材料一般选择不锈钢，以确保其强度和耐腐蚀性能。

4.密封结构：平板闸阀的密封结构一般包括上密封和下密封两部分。

上密封一般采用填料密封、双密封或弹性密封，下密封一般采用金属密封或弹性密封。

5.手动操纵装置：平板闸阀的手动操纵装置一般包括手轮、齿轮、蜗杆等，用于通过旋转操纵闸板的开闭。

6.附件：平板闸阀的附件包括电动装置、气动装置等，用于实现自动控制。

在使用平板闸阀时，可以根据需要选择不同的结构长度，以满足不同的工艺要求。

一般来说，平板闸阀的结构长度较短，使其在安装和维护时
更加方便。

同时，平板闸阀具有简单、可靠的结构，使用寿命长，广泛应用于石油、化工、冶金、电力、水处理等行业。
