状态机编程思路及方法以状态机编程思路及方法为标题，写一篇文章。
一、引言状态机是一种常用的编程思路，它可以将程序的状态和状态之间的转换清晰地表达出来，使代码更加易于理解和维护。
本文将介绍状态机的基本概念、原理和实际应用，帮助读者更好地掌握状态机编程思路及方法。
二、状态机的基本概念1. 状态状态指的是程序运行过程中的一个特定阶段或情况，可以是系统状态、对象状态或任务状态等。
状态机将程序的运行过程抽象成一系列离散的状态，这些状态之间通过事件进行转换。
2. 事件事件是触发状态转换的信号或条件，可以是用户的输入、系统的通知或其他外部因素。
当一个事件发生时，状态机会根据当前的状态和事件，决定应该转换到哪个新的状态。
3. 转换转换表示状态之间的切换，它是从一个状态到另一个状态的过程。
转换可以是确定性的，也可以是非确定性的。
确定性转换是指根据当前状态和事件，只能转换到一个确定的新状态；非确定性转换是指根据当前状态和事件，可能转换到多个新状态中的任意一个。
三、状态机的原理状态机的原理是基于有限状态自动机（Finite State Automaton，简称FSA）。
FSA由一组状态、一组输入符号、一组输出符号和一组转移函数组成。
状态机在某个状态下，根据输入符号，通过转移函数确定下一个状态，并输出相应的输出符号。
通过这种方式，状态机能够根据不同的输入，自动地在不同的状态之间切换。
四、状态机的实际应用1. 编译器编译器是一个典型的实际应用场景，其中的词法分析和语法分析阶段使用状态机来处理输入的字符序列。
状态机可以根据不同的字符，切换到不同的状态，从而实现对输入的有效解析。
2. 游戏开发游戏中的角色状态管理、敌人行为控制等都可以使用状态机来实现。
例如，角色可以有站立、行走、奔跑等不同的状态；敌人可以有巡逻、追击、攻击等不同的状态。
通过状态机，游戏开发者可以方便地管理角色和敌人的行为逻辑。
3. 设备控制在嵌入式系统中，状态机常用于对设备的控制和调度。

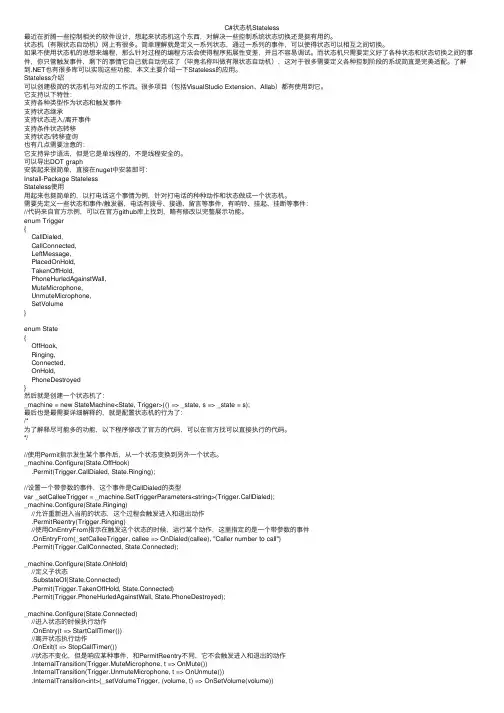

C#状态机Stateless最近在折腾⼀些控制相关的软件设计，想起来状态机这个东西，对解决⼀些控制系统状态切换还是挺有⽤的。
状态机（有限状态⾃动机）⽹上有很多。
简单理解就是定义⼀系列状态，通过⼀系列的事件，可以使得状态可以相互之间切换。
如果不使⽤状态机的思想来编程，那么针对过程的编程⽅法会使得程序拓展性变差，并且不容易调试。
⽽状态机只需要定义好了各种状态和状态切换之间的事件，你只管触发事件，剩下的事情它⾃⼰就⾃动完成了（毕竟名称叫做有限状态⾃动机），这对于很多需要定义各种控制阶段的系统简直是完美适配。
了解到.NET也有很多库可以实现这些功能，本⽂主要介绍⼀下Stateless的应⽤。
Stateless介绍可以创建极简的状态机与对应的⼯作流。
很多项⽬（包括VisualStudio Extension、AIlab）都有使⽤到它。
它⽀持以下特性：⽀持各种类型作为状态和触发事件⽀持状态继承⽀持状态进⼊/离开事件⽀持条件状态转移⽀持状态/转移查询也有⼏点需要注意的：它⽀持异步语法，但是它是单线程的，不是线程安全的。
可以导出DOT graph安装起来很简单，直接在nuget中安装即可：Install-Package StatelessStateless使⽤⽤起来也挺简单的，以打电话这个事情为例，针对打电话的种种动作和状态做成⼀个状态机。
需要先定义⼀些状态和事件/触发器，电话有拨号、接通、留⾔等事件，有响铃、挂起、挂断等事件：//代码来⾃官⽅⽰例，可以在官⽅github库上找到，略有修改以完整展⽰功能。
enum Trigger{CallDialed,CallConnected,LeftMessage,PlacedOnHold,TakenOffHold,PhoneHurledAgainstWall,MuteMicrophone,UnmuteMicrophone,SetVolume}enum State{OffHook,Ringing,Connected,OnHold,PhoneDestroyed}然后就是创建⼀个状态机了：_machine = new StateMachine<State, Trigger>(() => _state, s => _state = s);最后也是最需要详细解释的，就是配置状态机的⾏为了：/*为了解释尽可能多的功能，以下程序修改了官⽅的代码，可以在官⽅找可以直接执⾏的代码。
程序设计之有限状态机程序设计之有限状态机状态机？以前听说过，忘了是老师说的，还是老大说得了。
当时的认识也就是字面的意思，无非是和状态以及状态转换有关系。
也许在写过或者读过的一些代码中有遇到过有限状态机的程序，但是当时是一定没有想到这就是状态机吧。
最近在学习一些东西的时候竟然多次遇到，觉得还是有必要写点关于程序设计中有限状态机的东西。
，这里是一篇对状态机从定义到实现都有很好解释的文章，摘录部分如下：*************************************************************** ************************依据状态之间是否有包含关系，分以下两种（1）常规状态机。
状态机中的所有状态是不相交的、互斥的。
（2）层次状态机。
状态机中的状态之间要么是互斥的，要么是真包含的，可以用树性结构来描述这些状态集，包含其它状态的状态称为枝节点，不包含其它状态的状态称为叶节点，为方便单树描述，总是设计一个状态包含所有的状态节点，称为根节点。
状态机的状态只能停留在叶节点，而不能停留在枝节点，每个枝节点需要指定一个子节点为它的默认子节点，以便状态机进入枝节点的时候能够停留到叶节点。
一般都用switch/case if/else方式实现。
在少量状态（3个及其以下）的时候，不需要引入专门的状态机模块。
常规状态机模块实现涉及到的结构由上而下为：顶层结构是状态机：当前状态id，缺省操作，状态表，状态表：状态数组状态结构：状态id，状态名，进入操作，退出操作，缺省操作，状态事件表（数组）状态事件结构：操作，事件，下一状态的id*************************************************************** ************************从代码易读及美观角度来说，建议用switch/case来实现。
从经验来看，在一些稍大的程序设计中一般都会有状态机的实现，特别是在分层实现，协议栈实现，编解码方面。
c语言信号量的使用信号量是操作系统中用于实现进程间同步和互斥的一种机制。
在C 语言中，通过使用信号量，可以控制多个进程或线程的并发访问共享资源，避免出现竞态条件和死锁等问题。
信号量的使用通常涉及到三个主要操作：创建、等待和释放。
在C 语言中，可以使用系统提供的信号量函数来完成这些操作。
我们需要创建信号量。
在C语言中，可以使用semget函数来创建一个信号量集合。
该函数接受三个参数，分别是信号量的标识符、信号量的数量和信号量的访问权限。
创建成功后，semget函数会返回一个唯一的标识符，用于后续的操作。
接下来，我们可以使用semop函数来等待和释放信号量。
semop 函数接受三个参数，分别是信号量的标识符、一个指向sembuf结构体数组的指针和结构体数组的长度。
sembuf结构体中包含了信号量操作的相关信息，例如等待或释放信号量的数量。
对于等待操作，可以将sembuf结构体的sem_op字段设置为负数，表示等待信号量。
如果当前信号量的值大于等于等待的数量，则可以继续执行后续代码。
否则，当前进程或线程将被阻塞，直到信号量的值大于等于等待的数量。
对于释放操作，可以将sembuf结构体的sem_op字段设置为正数，表示释放信号量。
释放操作会增加信号量的值，从而允许其他进程或线程继续执行等待操作。
除了等待和释放操作外，还可以使用semctl函数来获取或修改信号量的值。
semctl函数接受三个参数，分别是信号量的标识符、要执行的操作和一个union semun结构体。
通过设置semun结构体的val字段，可以修改信号量的值。
在使用信号量时，需要注意以下几点。
首先，要确保所有的进程或线程都使用相同的信号量标识符，以便它们可以访问同一个信号量集合。
其次，要避免出现死锁的情况，即所有的进程或线程都在等待信号量，而没有释放信号量的操作。
为此，可以使用PV操作来保证互斥访问共享资源。
PV操作是指通过等待和释放信号量来实现进程间互斥的一种方法。
c语言中system函数的使用system(函数是C语言中的库函数之一，可以用于执行系统命令。
它是通过调用操作系统的shell来执行命令，并在命令执行完成后返回。
system(函数的声明如下：```c```下面是使用system(函数的一些常见用法：1.执行简单的单个命令```c#include <stdlib.h>#include <stdio.h>int maisystem("ls"); // 在Linux下，执行ls命令return 0;```利用system(函数可以执行一些简单的命令，例如在Linux下执行`ls`命令，可以通过输出来查看当前目录下的文件和文件夹。
2.执行带有命令行参数的命令```c#include <stdlib.h>#include <stdio.h>int maisystem("gcc -o hello hello.c"); // 编译hello.c文件为可执行文件helloreturn 0;```使用system(函数可以执行带有命令行参数的命令，例如在Linux下使用GCC编译`hello.c`文件为可执行文件`hello`。
3.使用条件语句判断命令执行结果```c#include <stdlib.h>#include <stdio.h>int maiint result = system("gcc -o hello hello.c"); // 编译hello.c 文件为可执行文件helloif (result == 0)printf("编译成功！\n");} elseprintf("编译失败！\n");}return 0;```可以将system(函数的返回值与预先定义的常量进行比较，例如0表示命令执行成功。
c语言同步的实现方式C语言中，同步（synchronization）是一种用来协调不同线程或进程之间执行顺序的技术。
同步的实现方式可以通过以下几种机制：1. 互斥锁（Mutex）：互斥锁是最常用的同步机制之一。
它允许线程通过获取锁将自己排他地访问共享资源，其他线程必须等待锁释放后才能访问该资源。
C语言提供了互斥锁相关的函数，如`pthread_mutex_init`、`pthread_mutex_lock`、`pthread_mutex_unlock`等。
2. 信号量（Semaphore）：信号量是一种计数器，用于控制对资源的访问。
当信号量的值大于零时，线程可以访问资源，访问后将信号量值减一；当信号量的值等于零时，线程必须等待。
C语言提供了信号量相关的函数，如`sem_init`、`sem_wait`、`sem_post`等。
3. 条件变量（Condition Variable）：条件变量用于在某些条件满足时才允许线程继续执行。
线程可以通过条件变量等待某个条件的发生，当条件满足时，其他线程可以通过条件变量通知等待的线程继续执行。
C语言提供了条件变量相关的函数，如`pthread_cond_init`、`pthread_cond_wait`、`pthread_cond_signal`等。
4. 屏障（Barrier）：屏障用于让多个线程在某个点上等待，直到所有线程都到达该点后才能继续执行。
屏障可以用于同步多个线程的执行流程，以便它们在某个共享状态达到一致后再继续执行。
C语言提供了屏障相关的函数，如`pthread_barrier_init`、`pthread_barrier_wait`等。
这些同步机制可以根据具体的应用场景选择使用。
在使用这些同步机制时，需要注意避免死锁（Deadlock）和竞态条件（Race Condition）等常见的同步问题，确保线程可以正确、安全地协作。
同时，还可以使用线程和进程间的通信机制，如管道、消息队列、共享内存等，来实现更复杂的同步和数据共享需求。

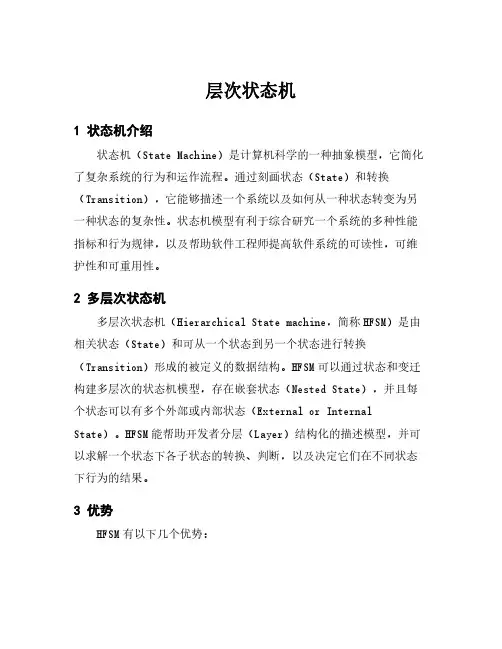

层次状态机1状态机介绍状态机（State Machine）是计算机科学的一种抽象模型，它简化了复杂系统的行为和运作流程。
通过刻画状态（State）和转换（Transition），它能够描述一个系统以及如何从一种状态转变为另一种状态的复杂性。
状态机模型有利于综合研究一个系统的多种性能指标和行为规律，以及帮助软件工程师提高软件系统的可读性，可维护性和可重用性。
2多层次状态机多层次状态机（Hierarchical State machine，简称HFSM）是由相关状态（State）和可从一个状态到另一个状态进行转换（Transition）形成的被定义的数据结构。
HFSM可以通过状态和变迁构建多层次的状态机模型，存在嵌套状态（Nested State），并且每个状态可以有多个外部或内部状态（External or Internal State）。
HFSM能帮助开发者分层（Layer）结构化的描述模型，并可以求解一个状态下各子状态的转换、判断，以及决定它们在不同状态下行为的结果。
3优势HFSM有以下几个优势：1.模型可读性强：由于HFSM可以分层描述系统的行为，使得模型更加可读，更容易理解；2.模型易维护：HFSM可以做到调整一个模块不影响其他模块；3.可可重用性：HFSM提供多层次、嵌套结构，可以较大程度上提高软件系统的可重用性，节约开发时间；4.调控正确性：HFSM可以确保模型能够正确地调控和管理复杂系统的多层行为，确保系统的正确运行。
4应用HFSM模型被广泛应用于计算机科学的水平，尤其是自动控制、视觉处理和通信技术等领域的开发工作中，可以高效地描述系统的行为，并实现系统的层次抽象，加快系统设计过程，提高软件系统质量。
因此，多层次状态机模型得到了日益广泛的应用。

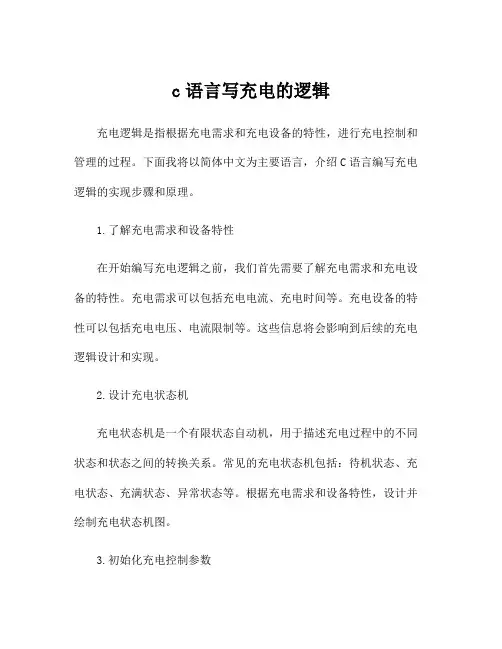

c语言写充电的逻辑充电逻辑是指根据充电需求和充电设备的特性，进行充电控制和管理的过程。
下面我将以简体中文为主要语言，介绍C语言编写充电逻辑的实现步骤和原理。
1.了解充电需求和设备特性在开始编写充电逻辑之前，我们首先需要了解充电需求和充电设备的特性。
充电需求可以包括充电电流、充电时间等。
充电设备的特性可以包括充电电压、电流限制等。
这些信息将会影响到后续的充电逻辑设计和实现。
2.设计充电状态机充电状态机是一个有限状态自动机，用于描述充电过程中的不同状态和状态之间的转换关系。
常见的充电状态机包括：待机状态、充电状态、充满状态、异常状态等。
根据充电需求和设备特性，设计并绘制充电状态机图。
3.初始化充电控制参数在开始充电之前，需要初始化充电控制参数。
例如，设定充电电流、电压等初始值，并将参数传递给充电控制器。
4.监测电池状态在充电过程中，需要实时监测电池的状态，包括电压、电流、温度等参数。
通过与预设的阈值进行比较，可以判断充电的状态和进行相应的控制。
5.充电控制根据充电状态机的设计，实现充电控制功能。
例如，在待机状态下，监测到充电电压小于设定值时，切换到充电状态；在充电状态下，若监测到充电电流超过设定的最大电流时，切换到充满状态。
通过控制充电电压和电流，可以实现对充电效果的调控和保护。
6.异常处理在充电过程中，可能会出现各种异常情况，如充电电池过热、充电电压异常等。
需要通过异常处理机制及时捕获和处理异常，并进行相应的操作，如停止充电、降低充电电流等，以确保充电过程的安全和稳定性。
7.充电结束处理当电池的充电状态达到预设的充电容量或充电时间时，需要进行充电结束处理。
可以通过判断电池的电压和电流是否稳定在设定范围内，来确定充电是否结束。
当充电结束时，关闭充电设备，并清空充电控制参数。
8.编写充电控制程序基于上述设计和实现步骤，我们可以使用C语言编写充电控制程序。
程序的结构可以按照上述步骤进行模块化开发。
通过定义变量、函数和数据结构等，实现充电状态机的控制逻辑，与外部设备进行通信和数据交互。
状态机分类
状态机是一种计算模型，它将计算过程看作状态的转换。
根据状态机的特性和实现方式的不同，我们可以将状态机分为以下几类：
1. 有限状态自动机（FSM）
有限状态自动机是最简单的状态机，它包含一组状态和一组转移条件。
在任何时候，状态机只能处于其中一个状态，而转移条件定义了从一个状态到另一个状态的转换。
有限状态自动机通常用于解决识别问题，例如正则表达式匹配。
2. 基于事件的状态机（EFSM）
基于事件的状态机扩展了有限状态自动机的转移条件，使其能够对事件做出响应。
事件可以是内部事件，例如超时或计数器溢出，也可以是外部事件，例如输入或输出。
基于事件的状态机通常用于实现协议或通信模型。
3. 层次状态机（HSM）
层次状态机是一种分层的状态机，它将状态和转移条件分组成层。
每一层都有自己的状态和转移条件，而底层状态机可以控制上层状态机的转换。
层次状态机通常用于处理复杂的控制流程，例如嵌入式系统或游戏引擎。
4. 反应式状态机（RSM）
反应式状态机是一种特殊的状态机，它可以对外部事件做出反应并改变其内部状态。
反应式状态机还可以将其状态和行为分成可
重用的模块，从而使状态机模型更加模块化和可扩展。
反应式状态机通常用于实现基于事件的系统和应用程序。
总之，状态机是一种强大的计算模型，可用于建模和实现各种计算问题。
通过了解不同类型的状态机，我们可以选择最适合特定问题的状态机实现方式。
分类：本文讲述层次状态机实现形式中的行为继承。
从行为继承与类继承之间的OO类相似来看，一个成功的层次状态机应该能够模拟下列属于C++对象模型。
✧使用和维护简单✧应允许转态机拓扑容易改变，不应要求转换连接的人工代码，所需要的修改限制在代码的一个地方。
✧提供好的运行-时间效率和小的存储。
✧遵守C++中的“零额外开销”原则。
为了满足上面的要求，层次状态机的实现着重于下面的主要元素：✧完全支持行为继承的层次关系✧用状态进入和退出动作实现有保证得初始化和清除✧通过类继承支持规定的状态模型1.基本要素(1)状态：在层次状态的情形下，状态处理器必须返回朝状态，这导致层次状态处理特征标记的递归定义。
构造这种特征标记在C++是不可能的，于是定义下面宏来近似：typedef void (* QPseudoState)(QEVENT const *pEvent);typedef QPseudoState (* QState)(QEVENT const *pEvent);(2)进入/退出动作和初始状态：这些元素是状态专有的特征，在转态中他们被定义，而特别的是与到达状态所进过的路径无关。
保留信号的转态定义为：typedef enum tagQSIG{Q_EMPTY_SIG = 1,Q_INIT_SIG,Q_ENTRY_SIG,Q_EXIT_SIG,Q_USER_SIG,} QSIG;状态处理机可以用一般的switch语句规定适当的用例处理这些信号，可以自由的执行相应信号的操作。
(3)状态转换：状态处理机用Q_TRAN实现状态转换，并且在原状态的上下文中执行动作，即：改变状态之前调用Q_TRAN（和UML规定不一致）。
#define Q_TRAN(target_) Q_TranDyc((QState)(target_))(4)Top状态和初始伪状态：每个层次状态机都有一个Top状态，包括整个状态的所有其它元素。
Top状态没有超状态，用户也不能覆盖；Top状态的唯一目的是提供状态层次的最高的根，使最高处理器能返回Top;Top状态唯一能订制的是初始化。
初始化伪状态处理机仅规定初始化转换，必须指明被窃套的Top状态的状态机的缺省状态。
2.实现代码：(1)头文件代码：#ifndef STATE_INHERIT_H#define STATE_INHERIT_Htypedef unsigned short QSIG;// Define the signal of state machineenum{Q_EMPTY_SIG = 0,Q_INIT_SIG = 1,Q_ENTRY_SIG,Q_EXIT_SIG,Q_USER_SIG};// Define the signal of state machinetypedef struct tagQEVENT{QSIG sig;unsigned char *pEvent1;unsigned char *pEvent2;// TODO: add fields to the event} QEVENT;// define state data typetypedef void (* QPseudoState)(QEVENT const *pEvent); typedef QPseudoState (* QState)(QEVENT const *pEvent); typedef QPseudoState QSTATE;#define Q_TRIGGER(state, sig) \(QState)(*(state))((QEVENT*)&pkgStdEvt[sig])// define a transation that don't change the state,// just treat the pEvent with the target state.// this is used by concurrent state#define Q_INIT(target_) Init_((QState)(target_));#define Q_TRAN(target_) Q_TranDyc((QState)(target_));void Init_(QState target);void Q_Init(QSTATE target);void Q_Initial(QEVENT const* pQevt);void Q_Dispatch(QEVENT const* pQevt);void Q_TranDyc(QState target);#endif//STATE_INHERIT_H(2)实体代码：#include <stdio.h>#include <assert.h>#include "state_inherit.h"static QState srcState; // source state static QState actState; // active state static QEVENT const pkgStdEvt[] ={{Q_EMPTY_SIG, 0, 0},{Q_INIT_SIG, 0, 0},{Q_ENTRY_SIG, 0, 0},{Q_EXIT_SIG, 0, 0}};void Q_Initial(QEVENT const* pQevt){printf("Top_Init;");}void Q_Dispatch(QEVENT const* pQevt){for (srcState = actState; srcState;srcState = (QState)(*srcState)(pQevt)) {}}void Init_(QState target){actState = target;}void Q_Init(QSTATE target){register QState s;actState = (QState)target;srcState = (QState)Q_Initial;s = actState; // save actState in a temporary(*(QPseudoState)srcState)((QEVENT*)0); // top-most initial tran.// initial transition must go one level deeps = actState; // update the temporaryQ_TRIGGER(s, Q_ENTRY_SIG); // enter the state while (0 == Q_TRIGGER(s, Q_INIT_SIG)){// init handled// initial transition must go one level deeps = actState;Q_TRIGGER(s, Q_ENTRY_SIG); // enter the substate}}void Q_TranDyc(QState target){QState entry[8], p, q, s, *e, *lca;for (s = actState; s != srcState; ){QState t;t = Q_TRIGGER(s, Q_EXIT_SIG);if (t){// exit action unhandled, t points to superstates = t;}else{// exit action handled, elicit superstates = Q_TRIGGER(s, Q_EMPTY_SIG);}}*(e = &entry[0]) = 0;*(++e) = target; // assume entry to target// (a) check source == target (transition to self)if (srcState == target){Q_TRIGGER(srcState, Q_EXIT_SIG); // exit source goto inLCA;}// (b) check source == target->superp = Q_TRIGGER(target, Q_EMPTY_SIG);if (srcState == p) goto inLCA;//(c) check source->super == target->super (most common)q = Q_TRIGGER(srcState, Q_EMPTY_SIG);if (q == p){Q_TRIGGER(srcState, Q_EXIT_SIG); // exit source goto inLCA;}// (d) check source->super == targetif (q == target){Q_TRIGGER(srcState, Q_EXIT_SIG); // exit source--e; // not enter the LCA goto inLCA;}// (e) check rest of source == target->super->super... hierarchy*(++e) = p;for (s = Q_TRIGGER(p, Q_EMPTY_SIG); s; s = Q_TRIGGER(s, Q_EMPTY_SIG)) {if (srcState == s){goto inLCA;}*(++e) = s;}Q_TRIGGER(srcState, Q_EXIT_SIG); // exit source // (f) check rest of source->super == target->super->super...for (lca = e; *lca; --lca){if (q == *lca){e = lca - 1; // do not enter the LCAgoto inLCA;}}// (g) check each srcState->super->super..for each target...for (s = q; s; s = Q_TRIGGER(s, Q_EMPTY_SIG)){for (lca = e; *lca; --lca){if (s == *lca){e = lca - 1; // do not enter the LCAgoto inLCA;}}Q_TRIGGER(s, Q_EXIT_SIG); // exit s}assert(0); // malformed HSMinLCA: // now we are in the LCA of srcState and targetassert(e < &entry[sizeof(entry) / sizeof(*entry)]); // entry fits while (s = *e--){// retrace the entry path in reverse orderQ_TRIGGER(s, Q_ENTRY_SIG); // enter s}actState = target; // update current state while (0 == Q_TRIGGER(target, Q_INIT_SIG)){// initial transition must go one level deepassert(target == Q_TRIGGER(actState, Q_EMPTY_SIG));target = actState;Q_TRIGGER(target, Q_ENTRY_SIG); // enter target }3.范例：(1)范例状态图(2)范例代码#include <stdio.h>#include "state_inherit.h"QSTATE s0(QEVENT const *e);QSTATE s1(QEVENT const *e);QSTATE s2(QEVENT const *e);QSTATE s11(QEVENT const *e);QSTATE s21(QEVENT const *e);QSTATE s211(QEVENT const *e);QSTATE Q_Top(QEVENT const *e);static void Initial(QEVENT const *e);static bool bFoo;enum QSignals {A_SIG = Q_USER_SIG,B_SIG, C_SIG, D_SIG, E_SIG, F_SIG, G_SIG, H_SIG};static const QEVENT testQEvt[] ={{A_SIG, 0, 0}, {B_SIG, 0, 0}, {C_SIG, 0, 0}, {D_SIG, 0, 0}, {E_SIG, 0, 0}, {F_SIG, 0, 0}, {G_SIG, 0, 0}, {H_SIG, 0, 0} };int main(){printf("Hiberarchy state machine testing\n");Initial(0); // trigger initial transition for (;;){char c;printf("\nSignal<-");c = getc(stdin);getc(stdin); // discard '\n'if (c < 'a' || 'h' < c) {return 0;}Q_Dispatch(&testQEvt[c - 'a']); // dispatch}return 0;}static QSTATE Q_Top(QEVENT const *e){return 0;}void Initial(QEVENT const *e){bFoo = false;Q_Init((QSTATE)s0);}QSTATE s0(QEVENT const *e) {if (e != NULL){switch (e->sig){case Q_ENTRY_SIG: printf("s0-ENTRY;"); return 0;case Q_EXIT_SIG: printf("s0-EXIT;"); return 0;case Q_INIT_SIG: printf("s0-INIT;"); Q_INIT(s1); return 0;case E_SIG: printf("s0-E;"); Q_TRAN(s211); return 0; }}return (QSTATE)Q_Top;}QSTATE s1(QEVENT const *e) {switch (e->sig) {case Q_ENTRY_SIG: printf("s1-ENTRY;"); return 0;case Q_EXIT_SIG: printf("s1-EXIT;"); return 0;case Q_INIT_SIG: printf("s1-INIT;");Q_INIT(s11); return 0;case A_SIG: printf("s1-A;"); Q_TRAN(s1); return 0;case B_SIG: printf("s1-B;"); Q_TRAN(s11); return 0;case C_SIG: printf("s1-C;"); Q_TRAN(s2); return 0;case D_SIG: printf("s1-D;"); Q_TRAN(s0); return 0;case F_SIG: printf("s1-F;"); Q_TRAN(s211);return 0;}return (QSTATE)s0;}QSTATE s11(QEVENT const *e) {switch (e->sig) {case Q_ENTRY_SIG: printf("s11-ENTRY;"); return 0;case Q_EXIT_SIG: printf("s11-EXIT;"); return 0;case G_SIG: printf("s11-G;"); Q_TRAN(s211); return 0;case H_SIG: // internal transition with a guard if (bFoo){ // test the guard conditionprintf("s11-H;");bFoo = false;return 0;}break;}return (QSTATE)s1;}QSTATE s2( QEVENT const *e) {switch (e->sig) {case Q_ENTRY_SIG: printf("s2-ENTRY;"); return 0;case Q_EXIT_SIG: printf("s2-EXIT;"); return 0;case Q_INIT_SIG: printf("s2-INIT;");Q_INIT(s21); return 0;case C_SIG: printf("s2-C;"); Q_TRAN(s1); return 0;case F_SIG: printf("s2-F;"); Q_TRAN(s11); return 0;}return (QSTATE)s0;}QSTATE s21(QEVENT const *e) {switch (e->sig) {case Q_ENTRY_SIG: printf("s21-ENTRY;"); return 0;case Q_EXIT_SIG: printf("s21-EXIT;"); return 0;case Q_INIT_SIG:printf("s21-INIT;");Q_INIT(s211);return 0;case B_SIG: printf("s21-C;"); Q_TRAN(s211);return 0;case H_SIG: // self transition with a guard if (!bFoo){ // test the guard conditionprintf("s21-H;");bFoo = true;Q_TRAN(s21); // self transitionreturn 0;}break; //break to return the superstate }return (QSTATE)s2;}QSTATE s211(QEVENT const *e) {switch (e->sig) {case Q_ENTRY_SIG: printf("s211-ENTRY;"); return 0;case Q_EXIT_SIG: printf("s211-EXIT;"); return 0;case D_SIG: printf("s211-D;"); Q_TRAN(s21); return 0;case G_SIG: printf("s211-G;"); Q_TRAN(s0); return 0;}return (QSTATE)s21;}(3)输出结果：Hiberarchy state machine testingTop_Init;s0-ENTRY;s0-INIT;s1-ENTRY;s1-INIT;s11-ENTRY;Signal<-as1-A;s11-EXIT;s1-EXIT;s1-ENTRY;s1-INIT;s11-ENTRY;Signal<-es0-E;s11-EXIT;s1-EXIT;s2-ENTRY;s21-ENTRY;s211-ENTRY;Signal<-es0-E;s211-EXIT;s21-EXIT;s2-EXIT;s2-ENTRY;s21-ENTRY;s211-ENTRY; Signal<-aSignal<-hs21-H;s211-EXIT;s21-EXIT;s21-ENTRY;s21-INIT;s211-ENTRY;Signal<-hSignal<-x说明：上面功能都是通过C语言实现的，大家可以将其用C++实现，共享一下。
