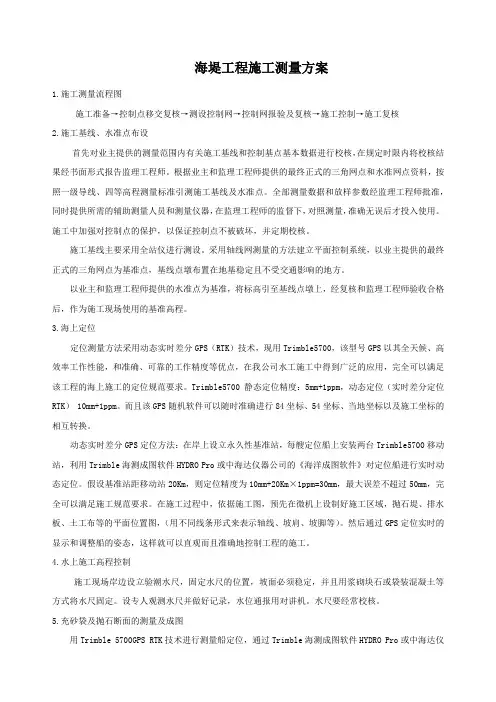

工程测量流程图
1.已知H A=358.236m， H B=63 2.410m，求h AB和h BA 2.设A点高程为101.352m，当后视读数为1.154m，前视读数为1.328m时，问高差是多少，待测点B的高程是多少？试绘图示意。 3.试计算水准测量记录成果，用高差法完成以下表格： 5.闭合水准路线计算。 6.水准测量成果整理
f h=50mm＜f h容=±40=±89mm 7.完成表格并写出计算过程。 测 点距离（km）实测高差（m）改正数（m m）改正后高差（m）高程（m） BM0 1.50 3.326 -0.005 3.321 23.150 A 26.471 1.30 -1.763 -0.004 -1.767 B 24.704 0.85 -2.830 -0.003 -2.833 C 21.871 0.75 -0.132 -0.002 -0.134 D 21.737 1.80 1.419 -0.006 1.413 BM0 23.150 Σ 6.200.020-0.020 0 f h=20mm＜f h容=±40=±99mm 8.一支水准路线AB。已知水准点A的高程为75.523m，往、返测站平均值为15站。往测高差为-1.234m，返测高差为+1.238m，试求B点的高程。 解：高差闭合差： 高差容许闭合：; 改正后高差： B点高程：9.完成表格并写出计算过程。 测 点距离（km）实测高差（m）改正数（m m）改正后高差（m）高程（m） BM7 130 0.533 -30.530 47.040 A 47.570 200 -0.166 -4-0.170 B 47.400 490 0.193 -100.183 C 47.583 370 0.234 -70.227 D 47.810 410 1.028 -8 1.020
第二讲工程测量学的原理、方法和技术Theory,way,technology of engineering surveying 主要内容：观测量和测量定位原理、地面测量方法和技术、专用测量方法与技术、空间测量方法与技术。 难点：专用测量方法与技术、空间测量方法与技术 2. 1概述 工程测量学与大地测量学、摄影测量与遥感学、地图制图学海洋测绘和 测绘仪器学一样，是现代测绘学的分支学科。它即遵循测绘学的基本原理、方法和技术，又为了解决工程和工程建设中的测绘技术问题，工程测量学也形成了具有自身特点的原理、方法和技术，以及各种专用和通用的测量仪器。 2. 2 观测量和测量定位原理 2. 2. 1工程测量中的观测量 工程测量的实质是： 1＞通过各种观测量确定客观物体上的特征点在某一坐标系下的三维坐标（平面位置与高程即X，丫，H）及其随时间的变化。 2＞根据设计坐标（X，丫，Z）通过各种观测量将设计实体放样到实地。 观测量： 1＞角度（方向）观测量 角度观测量又分水平角和垂直角（高度角）或天顶距（观测方向线与铅垂线间的夹角） 所用仪器：经纬仪、全站仪 2＞距离观测量 两点间的平距、斜距，一点到直线的距离，一点到平面的距离。 所用仪器：钢尺、皮尺、铟瓦线尺（叫丈量法或机械法） 经纬仪、视距仪（叫视距法或视差法） 测距仪、全站仪（叫物理测距法） GPS全球定位系统（伪距法） 3＞高差观测量 两点正常高程之差 所用仪器：钢尺、水准仪、测距仪、全站仪、液体静力水准测量（用于工程变形测量） 4＞方位角观测量 地面上某一方向线与真北方向的夹角（真方位角） 所用仪器：陀螺仪（用于矿山、铁路与公路隧道及城市地铁隧道中） 2. 2. 2工程测量中测量定位原理 工程测量的任务：测量、测设或放样 工程测量中所采用的坐标系统： 1＞平面一高斯一克吕格平面直角坐标系或独立平面直角坐标系 2＞高程一正常高系统 测量定位原理： 1＞高差与高程的测定 不论进行水准测量还是利用水准仪进行高程放样，均是利用水平视线测定两
公路工程测量方法总结 一、常用计算公式和常用命令 1、已知A（X1，Y1）、B（X2，Y2）、C（X3，Y3）三点，求圆心O点坐标（X，Y）。 Y= （（X32+ Y32- X22- Y22）/(2X3-2X2) -（X22+ Y22- X12- Y12）/(2X2-2X1）)/（（Y1- Y2）/(X2-X1)-（Y2- Y3）/(X3-X2)） X=（X22+ Y22-2Y2Y- X12- Y12+2Y1Y）/(2X2-2X1) 结论：(X1-X) 2 +（Y1-Y) 2=(X2-X) 2 +（Y2- Y) 2=(X3-X) 2 +（Y3- Y) 2 2、三角形面积计算：已知三角形的三条边A、B、C，求三角形面积S。 D=（A+B+C）/2 S=√（D*（D-A）*（D-B）*（D-C））。 3、已知两条直线方位角和两条直线上任一点坐标，求交点坐标O（X，Y）。【直线MN，方 位角F、N点坐标（X1，Y1）；直线HP：方位角E、H点坐标（X2，Y2）】。 交点O坐标：X=（X2*tan E- X1*tan F- Y2+Y1）/（tan E-tan F） Y= X*tan F- X1* tan F+ Y1 4、已知路基设计标高A、计算填土高程B、上次填土高程或原地面高程（基本为直线）C、 路基设计宽度L和边坡坡度为i，标高B到标高C的填土面积S。 S=（（2A-B-C）*i+L）*（B-C） 5、缓和曲线坐标计算公式：【R为圆曲线半径（右偏为正，反之为负）、L为缓和曲线总长、 Z为起算切线方位角(即ZH或HZ点所在直线上的方位角)、D为起算点桩号、（X1，Y1）为ZH或HZ点坐标】 A=K-D W=A-A5/(40R2L2) （数学坐标X） E=A3/(6RL)-A7/(336R3L3) （数学坐标Y） X= X1+W cos Z-E sin Z Y= Y1+W sin Z+E cos Z C=A-A5/(90R2L2) 【（C为弦长，A为计算点到起算点的缓曲线弧长，L为缓和曲线全长），由于A5/(90R2L2)此值为微量，可以把C约等于A，得A=C+C5/(90R2L2) 】 F"FWJ"=Z+90*A2/(RLπ)为偏角（计算点的切线方位角）（F"FWJ"：在CASIOfx-4800 计算器中将F值赋给FWJ并显示出来，在CASIOfx-4850计算器中将F值赋给FWJ并 显示出来为："FWJ"：F）。 6、圆曲线坐标计算公式：【R为圆曲线半径（右偏为正，反之为负）、Z为起算方位角、D 为起算点桩号、（X1，Y1）为ZY或YZ点坐标】 L=K-D【（计算点到起算点的弧长，D为起点桩号），弧长另一计算公式：L=Raπ/180 】
工程测量计算题
四．计算题 （一）测量学基础知识（1-18题） 1.用钢尺丈量一条直线，往测丈量的长度为217.30m，返测为217.38m，今规定其相对误差不应大于1/2000，试问： （1）此测量成果是否满足精度要求？（2）按此规定，若丈量100m，往返丈量最大可允许相差多少毫米？ 2.对某段距离往返丈量结果已记录在距离丈量记录表中，试完成该记录表的计算工作，并求出其丈量精度，见表1。 表1 测线整尺 段零尺段总 计 差 数 精 度 平均 值 AB 往50 5?18.964 返50 4?46.456 22.300
3.在对S 3 型微倾水准议进行i 角检校时，先将水准 仪安置在A 和B 两立尺点中间，使气泡严格居中，分别读得两尺 读数为1 a ＝1.573m ， b 1 ＝1.415m ，然后将仪器搬 到A 尺附近，使气泡居中，读得2 a ＝1.834m ，b 2 ＝1.696m ，问 （1）正确高差是多少？（2）水准管轴是否平行视准轴？（3）若不平行，应如何校正？ 4．如图1所示，在水准点BM 1 至BM 2 间进行水 准测量，试在水准测量记录表中（见表2）。 进行记录与计算，并做计算校核（已知 m BM m BM 110.142,952.13821==）。 图1 表2：水准测量记录表
测点后视读 数（m） 前视读数 （m） 高差（m）高程 （m） ＋－ 5．在水准点B a M和b BM之间进行水准测量，所测 得的各测段的高差和水准路线长如图2所示。已 知B a M的高程为5.612m，b BM的高程为5.400m。试将有关数据填在水准测量高差调整表中（见 表3），最后计算水准点1和2的高程。 图2 表3：水准测量高程调整

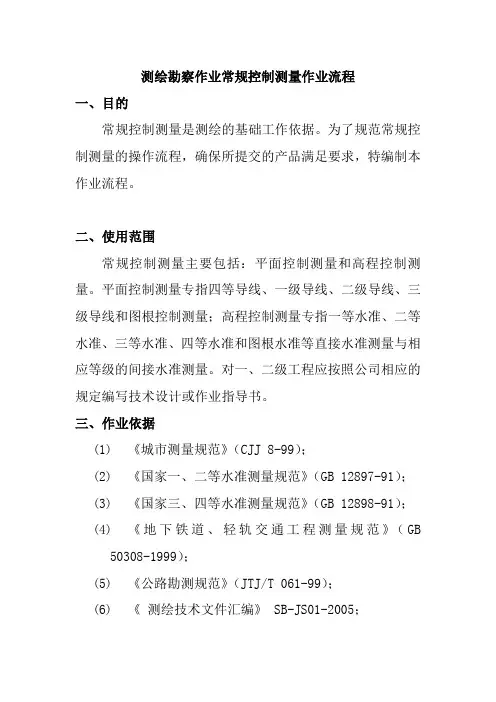

国家控制测量与工程测量之间的差别 公路控制测量的过程中，时常会出现复测结果和交接成果不符的情况，实测距离和用坐标反算出的距离值差别很大，超出了规定要求，不能满足施工。本文从测量的概念、使用途径、领域、计算方法、数据处理方式以及技术标准等六个方面进行阐述，来确保工程测量的精确度。 标签：控制测量坐标差别 现阶段，在进行控制测量的时候，存在这样一个现象，就是测量结果的报告中提交的精度指标值比较高，但是复测的时候发现和交接的结果不一致，实际测量两点间的距离和用坐标反算出来的距离值差别，它的相对差值只可以达到千分之一，不符合施工要求。这个现象地产生，从本质上说，是控制测量和工程测量间的差别导致的。过去人们经常忽略，直接使用测绘部门提交结果，不进行计算，就直接进行实测平差，进而影响了施工的精度，甚至是造成了工程事故。 1概念不同 控制测量指在测区内，按照测量任务要求的精度，测定出控制点的平面位置与高程，建立起对应的测量控制网，以此作为其他测量的基础。控制网能够控制全局，减少测量误差累积，是测量工作的相关依据。对于地形测图来说，等级控制是基础，以确保所测地形图可以互相拼接形成一个整体。对于工程测量来说，需要布设专用的控制网，作为施工放样与变形观测的基础。 工程测量是指工程建设过程中的全部测绘工作。事实上它包括工程建设勘测、设计、施工与管理阶段进行的所有测量工作。它直接给建设项目的测量、设计、施工、安装、竣工、监测和营运管理等工序服务。如果没有测量工作给工程建设提供数据与图纸，并且及时和它配合与指挥，所有工程建设都不能进展和完成。 2使用途径不同 国家的控制测量是国家的测绘部门所有测量工作的标准，同时也是别的行业进行工程测量的标准，各个等级控制点都遍布于国土范围内，测量的标志可以永久保存。而公路的控制测量只供个别工程项目进行测图，勘察与施工之用，不需要考虑和别的项目联合使用，一般公路竣工后，除特别要求外不需要永久地保存。 3领域不同 国家的控制测量重在解决的是从地球表面出发经过参考的椭球面到达高斯平面的计算问题，只对投影变形的大小做宏观控制，不能顾及一些测区变形较大的现象。但公路的控制测量不止是要解决球面到平面的计算，还需要考虑工程施工的时候，如何把数据从平面出发经过参考椭球面最终回到地球表面上的问题。
工程量计算 土建工程工程量计算规则公式汇总 平整场地: 建筑物场地厚度在±30cm以内的挖、填、运、找平. 1、平整场地计算规则 （1）清单规则：按设计图示尺寸以建筑物首层面积计算。 （2）定额规则：按设计图示尺寸以建筑物首层面积计算。 2、平整场地计算方法 （1）清单规则的平整场地面积：清单规则的平整场地面积＝首层建筑面积（2）定额规则的平整场地面积：定额规则的平整场地面积＝首层建筑面积 3、注意事项 （1）、有的地区定额规则的平整场地面积：按外墙外皮线外放2米计算。计算时按外墙外边线外放2米的图形分块计算，然后与底层建筑面积合并计算；或者按“外放2米的中心线×2=外放2米面积” 与底层建筑面积合并计算。这样的话计算时会出现如下难点： ①、划分块比较麻烦，弧线部分不好处理，容易出现误差。 ②、2米的中心线计算起来较麻烦，不好计算。 ③、外放2米后可能出现重叠部分，到底应该扣除多少不好计算。 （2）、清单环境下投标人报价时候可能需要根据现场的实际情况计算平整场地的工程量，每边外放的长度不一样。 大开挖土方 1、开挖土方计算规则 （1）、清单规则：挖基础土方按设计图示尺寸以基础垫层底面积乘挖土深度计算。
（2）、定额规则：人工或机械挖土方的体积应按槽底面积乘以挖土深度计算。槽底面积应以槽底的长乘以槽底的宽，槽底长和宽是指混凝土垫层外边线加工作面，如有排水沟者应算至排水沟外边线。排水沟的体积应纳入总土方量内。当需要放坡时，应将放坡的土方量合并于总土方量中。 2、开挖土方计算方法 （1）、清单规则： ①、计算挖土方底面积： 方法一、利用底层的建筑面积+外墙外皮到垫层外皮的面积。外墙外边线到垫层外边线的面积计算（按外墙外边线外放图形分块计算或者按“外放图形的中心线×外放长度”计算。） 方法二、分块计算垫层外边线的面积（同分块计算建筑面积）。 ②、计算挖土方的体积：土方体积＝挖土方的底面积*挖土深度。 （2）、定额规则： ①、利用棱台体积公式计算挖土方的上下底面积。 V=1/6×H×(S上+ 4×S中+ S下)计算土方体积（其中，S上为上底面积，S 中为中截面面积，S下为下底面面积）。如下图 S下＝底层的建筑面积+外墙外皮到挖土底边线的面积（包括工作面、排水沟、放坡等）。 用同样的方法计算S中和S下 3、挖土方计算的难点 ⑴、计算挖土方上中下底面积时候需要计算“各自边线到外墙外边线图”部分的中心线，中心线计算起来比较麻烦（同平整场地）。 ⑵、中截面面积不好计算。 ⑶、重叠地方不好处理（同平整场地）。
工程测量计算题汇总
————————————————————————————————作者：————————————————————————————————日期：
1.已知H A=358.236m， H B=63 2.410m，求h AB和h BA 分析：h AB指B点相对于A点高差，即B点比A点高多少（用减法），h BA亦然。 解：h AB=H B-H A=632.410-358.236=274.174m h BA=H A-H B=358.236-632.410=-274.174m 2.设A点高程为101.352m，当后视读数为1.154m，前视读数为1.328m时，问高差是多少，待测点B的高程是多少？试绘图示意。 分析：高差为后视读数减去前视读数，B点高程可用仪高法或高差法，高差已求，故用后者。 解：h AB=1.154-1.328=-0.174m H B=H A+h AB=101.352-0.174=101.178m 3.已知H A=417.502m，a=1.384m，前视B1，B2，B3各点的读数分别为：b1=1.468m，b2= 0.974m，b3=1.384m，试用仪高法计算出B1，B2，B3点高程。 分析：仪高法先求视线高程，再按分别减去各前视读数，求得高程。 解：i=H A+a=417.502+1.384=418.886m H B1=i-b1=418.886-1.468=417.418m H B2=i-b2=418.886-0.974=417.912m H B3=i-b3=418.886-1.384=417.502m 4.试计算水准测量记录成果，用高差法完成以下表格： 测后视读数（m）前视读数（m）高差（m）高程（m）备注 BMA 2.142 0.884 123.446 已知水准 点 TP1 0.928 1.258 124.330 -0.307 TP2 1.664 1.235 124.023 0.233 TP3 1.672 1.431 124.256 -0.402 B 2.074 12 3.854 总Σa=6.406Σb=5.998Σh=0.408H B -H A=0.408计Σa-Σb=0.408 5.闭合水准路线计算。 点名测站数实测高差（m）改正数(m) 改正后高差（m） 高程（m） BM A 12 -3.411 -0.012-3.423 23.126 1 19.703
第二讲工程测量学的原理、方法和技术 Theory,way,technology of engineering surveying 主要内容：观测量和测量定位原理、地面测量方法和技术、专用测量方法与技术、空间测量方法与技术。 难点：专用测量方法与技术、空间测量方法与技术2．1 概述 工程测量学与大地测量学、摄影测量与遥感学、地图制图学海洋测绘和测绘仪器学一样，是现代测绘学的分支学科。它即遵循测绘学的基本原理、方法和技术，又为了解决工程和工程建设中的测绘技术问题，工程测量学也形成了具有自身特点的原理、方法和技术，以及各种专用和通用的测量仪器。2．2 观测量和测量定位原理2．2．1 工程测量中的观测量工程测量的实质是： 1> 通过各种观测量确定客观物体上的特征点在某一坐标系下的三维坐标（平面位置 与高程即X, 丫，H）及其随时间的变化。 2>根据设计坐标（X, Y, Z）通过各种观测量将设计实体放样到实地。观测量： 1> 角度（方向）观测量角度观测量又分水平角和垂直角（高度角）或天顶距（观 测方向线与铅垂线间的夹角） 所用仪器：经纬仪、全站仪2> 距离观测量 两点间的平距、斜距,一点到直线的距离,一点到平面的距离。所用仪器：钢尺、皮尺、铟瓦线尺（叫丈量法或机械法）经纬仪、视距仪（叫视距法或视差法）测距仪、全站仪（叫物理测距法）GPS 全球定位系统（伪距法） 3> 高差观测量两点正常高程之差所用仪器：钢尺、水准仪、测距仪、全站仪、液体静力水准测量（用于工程变形测量） 4> 方位角观测量地面上某一方向线与真北方向的夹角（真方位角）所用仪器：陀螺 仪（用于矿山、铁路与公路隧道及城市地铁隧道中） 2．2．2 工程测量中测量定位原理工程测量的任务：测量、测设或放样工程测量中所采用的坐标系统：1> 平面—高斯—克吕格平面直角坐标系或独立平面直角坐标系2> 高程—正常高系统 测量定位原理： 1> 高差与高程的测定不论进行水准测量还是利用水准仪进行高程放样,均是利用水平视线测定两
复习题 第一章高程测量 1.已知水准点5的高程为531.272米，四次隧道洞内各点高程的过程和尺读数如下图所示 （测洞顶时，水准尺倒置），试求1、2、3、4点的高程。 2.影响水准测量的误差有哪些？如何消除或削减其影响？自动安平水准仪的自动安平的 原理是什么？试述这类仪器的优点及使用方法。 3水准测量中，为什么一般要求前后视距尽量相等？ 第3题答案： 水准测量中要求前后视距保持相等可消除或减弱下列误差： (1)当调焦时，调焦透镜光心移动的轨迹和望远镜光轴不重合，则改变调焦就会引起 视准轴的改变，从而改变了视准轴与水准管轴的关系。如果在测量中保持前视后 视距离相等，就可在前视和后视读数过程中不改变调焦，避免因调焦而引起的误 差。 (2)仪器虽经过校正，但i角仍会有微小的残余误差，也就是视准轴与水准管轴不完全 平行，当在测量时如能保持前视和后视的距离相等，这种因i角引入的观测误差就 能消除。 (3)可完全消除地球曲率引起的误差。 (4)可减弱大气折光的影响。 第二章角度测量 1.什么角水平角？用经纬仪照准同一竖直面内不同高度的两目标时，在水平度盘上的读数 是否一样 2.说明测回法及全圆观测法测水平角的方法和步骤。 （设为90°）因对中有误差，在CB 3.测水平角时对中的目的是什么？设要测出ABC
的延长线上偏离B 点10毫米，即仪器中心在B ’点，问因对中而引起的角误差有多大？ 4. 整平的目的是什么？整平的操作方法如何？ 5. 测ABC ∠时，没有照准C 点标杆的底部而瞄准标杆顶部，设标杆顶端偏离BC 线15毫 米，问因目标偏心引起的测角误差有多大？ 6. 什么叫竖直角？用经纬仪测竖直角的步骤如何？ 7. 竖盘指标水准管起什么作用？盘左、盘右测得的竖直角不一样，说明什么？ 8. 根据水平角观测原理，经纬仪应满足哪些条件？如何检验这些条件是否满足？怎么进行 校正？其检验校正的次序是否可以变动？为什么？ 9. 经纬仪测角时，用盘左盘右两个位置观测同一角度，能消除哪些误差对水平角观测成果 的影响？ 10. 影响水平角观测精度的因素有哪些？如何防止、消除或减低这些因素的影响？ 15.在做经纬仪竖盘指标差检验校正时，若用全圆顺时针注记的威而特T 1经纬仪盘左盘右分别瞄准同一目标，得盘左竖盘读数为75°24.3′，盘右竖盘读数为284°38.5′，问此时视准轴水平时盘左的竖盘读数是否为90°，如不满足此条件，怎样校正指标水准管？ 答案： 先求竖盘指标差x ： 42123605.832843.42752360' ''+=-'+'=-+= R L x 若视准轴水平时，竖盘的读数为421090''' ，不满足为 90的条件且竖盘指标差大于 03''，因此，仪器竖盘指标水准管要校正，校正步骤如下： 1. 保持盘右照准原来的目标不变，这时的正确读数应为 6073284421000383284'''='''-'''=- x R 100米 100米 A C B’ B 10毫米 15mm A C C’ B
1. 已知 H A =358.236m ， H B =632.410m ，求 h AB 和 h BA 分析：h A B 指 B 点相对于 A 点高差，即 B 点比 A 点高多少（用减法）， h BA 亦然。 解：h A B =H B -H A =632.410-358.236=274.174m h B A =H A -H B =358.236-632.410=-274.174m 2. 设 A 点高程为 101.352m ，当后视读数为 1.154m ，前视读数为 1.328m 时，问高差 是多少，待测点 B 的高程是多少？试绘图示意。 分析：高差为后视读数减去前视读数，B 点高程可用仪高法或高差法，高差已求，故用后 者。 解：h A B =1.154-1.328=-0.174m H B =H A +h AB =101.352-0.174=101.178m 3. 已知 H A =417.502m ，a=1.384m ，前视 B 1 ，B 2 ，B 3 各点的读数分别为：b 1 =1.468m ，b 2 =0.974m ，b 3 =1.384m ，试用仪高法计算出 B 1 ，B 2 ，B 3 点高程。 分析：仪高法先求视线高程，再按分别减去各前视读数，求得高程。 解：i=H A +a=417.502+1.384=418.886m H B 1 =i-b 1 =418.886-1.468=417.418m H B 2 =i-b 2 =418.886-0.974=417.912m H B 3 =i-b 3 =418.886-1.384=417.502m 算 校 5.核 闭合水准路线计算。
工程测量技术的发展现状与展望 简介:工程测量学科就是一门应用学科,它就是直接为国民经济建设与国防建设服务,紧密与生产实践相结合的学科,就是测绘学中最活跃的一个分支学科。工程测量有着悠久的历史,近20年来,随着测绘科技的飞速发展,工程测量的技术面貌发生了深刻的变化,并取得很大的成就。 关键字:工程测量,技术,发展,现状,展望 前言工程测量学科就是一门应用学科,它就是直接为国民经济建设与国防建设服务,紧密与生产实践相结合的学科,就是测绘学中最活跃的一个分支学科。工程测量有着悠久的历史,近20年来,随着测绘科技的飞速发展,工程测量的技术面貌发生了深刻的变化,并取得很大的成就。主要原因有:一就是科学技术的新成就,电子计算机技术、微电子技术、激光技术、空间技术等新技术的发展与应用,以及测绘科技本身的进步,为工程测量技术进步提供新的方法与手段;二就是改革开放以来,城市建设不断扩大,各种大型建筑物与构筑物的建设工程、特种精密建设工程等不断增多,对工程测量不断提出新的任务、新课题与新要求,使工程测量的服务领域不断拓宽,有力地推动与促进工程测量事业的进步与发展。随着传统测绘技术向数字化测绘技术转化,面向21世纪的我国工程测量技术的发展趋势与方向就是:测量数据采集与处理的自动化、实时化、数字化;测量数据管理的科学化、标准化、规格化;测量数据传播与应用的网络化、多样化、社会化。GPS技术、RS技术、GIS技术、数字化测绘技术以及先进地面测量仪器等将广泛应用于工程测量中,并发挥其主导作用。 工程测量就是具有悠久历史的既古老又年轻的应用科学与技术,它研究与服务范围贯穿在现代工程建设与国防建设的规划与运营的整个过程中。随着当代科学技术的进步,尤其就是微电子技术、激光技术、计算机技术、空间技术、网络与通信技术的飞速发展与应用,极大地推动了整个测绘科学技术的发展,从理论体系到应用范围都发生了巨大的变化与进步,亦为工程测量学科的理论与技术的发展提供了坚实的基础。 改革开放以来,大规模的经济建设与国防建设的发展,城市化建设进程的加快,各种高、大、重、深、特的工程建设不断增多,这些都向工程测量提出了新的
工程测量计算公式总 结
工程量计算 土建工程工程量计算规则公式汇总 平整场地: 建筑物场地厚度在±30cm以内的挖、填、运、找平. 1、平整场地计算规则 （1）清单规则：按设计图示尺寸以建筑物首层面积计算。 （2）定额规则：按设计图示尺寸以建筑物首层面积计算。 2、平整场地计算方法 （1）清单规则的平整场地面积：清单规则的平整场地面积＝首层建筑面积 （2）定额规则的平整场地面积：定额规则的平整场地面积＝首层建筑面积 3、注意事项 （1）、有的地区定额规则的平整场地面积：按外墙外皮线外放2米计算。计算时按外墙外边线外放2米的图形分块计算，然后与底层建筑面积合并计算；或者按“外放2米的中心线×2=外放2米面积” 与底层建筑面积合并计算。这样的话计算时会出现如下难点： ①、划分块比较麻烦，弧线部分不好处理，容易出现误差。 ②、2米的中心线计算起来较麻烦，不好计算。 ③、外放2米后可能出现重叠部分，到底应该扣除多少不好计算。 （2）、清单环境下投标人报价时候可能需要根据现场的实际情况计算平整场地的工程量，每边外放的长度不一样。 大开挖土方 1、开挖土方计算规则
（1）、清单规则：挖基础土方按设计图示尺寸以基础垫层底面积乘挖土深度计算。 （2）、定额规则：人工或机械挖土方的体积应按槽底面积乘以挖土深度计算。槽底面积应以槽底的长乘以槽底的宽，槽底长和宽是指混凝土垫层外边线加工作面，如有排水沟者应算至排水沟外边线。排水沟的体积应纳入总土方量内。当需要放坡时，应将放坡的土方量合并于总土方量中。 2、开挖土方计算方法 （1）、清单规则： ①、计算挖土方底面积： 方法一、利用底层的建筑面积+外墙外皮到垫层外皮的面积。外墙外边线到垫层外边线的面积计算（按外墙外边线外放图形分块计算或者按“外放图形的中心线×外放长度”计算。） 方法二、分块计算垫层外边线的面积（同分块计算建筑面积）。 ②、计算挖土方的体积：土方体积＝挖土方的底面积*挖土深度。 （2）、定额规则： ①、利用棱台体积公式计算挖土方的上下底面积。 V=1/6×H×(S上+ 4×S中+ S下)计算土方体积（其中，S上为上底面积，S中为中截面面积，S下为下底面面积）。如下图 S下＝底层的建筑面积+外墙外皮到挖土底边线的面积（包括工作面、排水沟、放坡等）。 用同样的方法计算S中和S下 3、挖土方计算的难点 ⑴、计算挖土方上中下底面积时候需要计算“各自边线到外墙外边线图”部分的
工程测量学考试试题 一、填空题（每空1分，共20分） 1、测量的基本工作有（）、（）和（）。 2、平面控制测量包括（）、（）和（）。 3、水平面、（）和（）是测量的基准面和基准线。 4、导线测量的外业工作有踏勘进点、（）、（）、（）和（）。 5、闭合导线计算步骤有角度闭合差的计算和调整、（）、（）（）和（）。 6、测量学的任务是测图、（）和（）。 7、水准路线分为闭合水准路线、（）和（）。 二、名词解释（每个2分，共10分） 1、水准面： 2、地形图： 3、水平角： 4、方位角： 5、相对误差： 三、判断题（每题1分，共10分） 1、测量工作必须遵守“从整体到局部、先控制后碎部”的原则。（） 2、平面控制测量分为水准测量和导线测量。（） 3、水准面与大地水准面的特性相同。（） 4、观测竖直角时经纬仪不需要对中。（） 5、水准仪能测出高差和平距。（） 6、等高线可以通过各种地物。（）
7、地形图是采用地物符号和地貌符号表示的。（） 8、视距测量不能测定仪器至立尺点间的平距和高差。（） 9、直线定线和直线定向方法是不相同。（） 10、采用经纬仪重转法（正倒镜取中法）来延长直线可以消除仪器的竖轴倾斜误差和横轴倾斜误差的影响。（） 四、简答题（每题5分，共10分） 1、简述经纬测图法的方法步骤。 2、简述测量平面直角坐标系与数学平面直角坐标系的不同点： 五、计算题（共50分） 1、已知XA=300.000m，YA=300.000m；AB 边方位向91°06' 16”，AP 边长为 D=85.365m,β=42°32' 26”, 求P 点的坐标。（10分） 2、见下图所示，已知BM 点高程80。368m ，需要测设P 的高程为79。80m ，求出前视应读数b 应，并说明测设方法。 3、试完成下表水平角测量计算（10分） 4用钢尺往、返丈量A、B 两点的水平距离，其结果为179.965米和180.025米，计算AB两点的水平距离DAB 和丈量结果的精度（相对误差）K 。（10分） 5．下图为一条等外闭合水准路线，已知数据和观测结果注于图上，试进行高差闭合差的调整和高程计算。（10分）
V锥流量计计算公式为： 其中： K为仪表系数； Y为测量介质压缩系数；对于瓦斯气Y=0.998； ΔP为差压，单位pa； ρ为介质工况密度，单位kg/m3。取0.96335 涡街流量计计算公式：
一、孔板流量计 1.1 工作原理 流体流经管道内的孔板，流速将在孔板处形成局部收缩因而流速增加，静压力降低，于是在孔板上、下游两侧产生静压力差。流体流量愈大，产生的压差愈大，通过压差来衡量流量的大小。它是以流动连续性方程(质量守恒定律)和伯努利方程(能量守恒定律)为基础，在已知有关参数的条件下，根据流动连续性原理和伯努利方程可以推导出差压与流量之间的关系而求得流量。其流量计算公式如下： 上式中：ε——被测介质可膨胀性系数，对于液体ε=1；对气体等可压缩流体ε＜1（0.99192）Q工——流体的体积流量(单位：m3/min) d ——孔径（单位：m ） △P——差压（单位：Pa） ρ1——工作状况下，节流件（前）上游处流体的密度，[㎏/m3]； C ——流出系数 β——直径比 1.2 安装 孔板流量计的安装要求：对直管段的要求一般是前10D后5D，因此在安装孔板流量计时一定要满足这个直管段距离要求，否则测量的流量误差大。
1.3 测量误差分析 1.3.1 基本误差 孔板在使用过程中，会由于煤气的侵蚀而产生变形，从而引起流量系数增大而产生测量误差；而且流量计工作时间越长，流体对节流件的冲刷越严重，也会引起流量系数增大而产生测量误差。 1.3.2 附件误差 孔板节流装置安装于现场严酷的工作场所，在长期运行后，无论管道或节流装置都会发生一些变化，如堵塞、结垢、磨损、腐蚀等等。检测件是依靠结构形状及尺寸保持信号的准确度，因此任何几何形状及尺寸的变化都会带来附加误差。
1. 已知H A=358.236m , H B=63 2.410m，求h AB和h BA 2. 设A点高程为101.352m，当后视读数为1.154m，前视读数为1.328m时，问高差是多少, 待测点B的高程是多少？试绘图示意。 3. 试计算水准测量记录成果，用高差法完成以下表格:
8. 一支水准路线 AB 已知水准点 A 的高程为75.523m ，往、返测站平均值为 15站 差为-1.234m ，返测 高差为+1.238m ，试求B 点的高程。 久=饥+如=-1 234 +1.238 = 0.004m 高差容许闭合:乜― B 点高程：：；； 9. 完成表格并写岀计算过程。 测 占 八、、 距离（km 实测高差（m 改正数（mm ） 改正后高差（m 高程（m BM 130 0.533 -3 0.530 47.040 A 47.570 200 -0.166 -4 -0.170 B 47.400 490 0.193 -10 0.183 f h =50mmc f h 容=± 40 =± 89mm 测 占 八、、 距离（km ） 实测高差（m 改正数（mm ） 改正后高差（m 高程（m BM 1.50 3.326 -0.005 3.321 23.150 A 26.471 1.30 -1.763 -0.004 -1.767 B 24.704 0.85 -2.830 -0.003 -2.833 C 21.871 0.75 -0.132 -0.002 -0.134 D 21.737 1.80 1.419 -0.006 1.413 BM 23.150 6.20 0.020 -0.020 7. 完成表格并写出计算过程。 f h =20mr x f h 容=± 40 =± 99mm 解：高差闭合差: 往测高 改正后高差: =-1,236m 1 234 4-1.238
第一章工程测量的基本概念和基本知识 第一节工程测量中地形图的作用与测绘 地形图是按一定程序和方法，用符号、注记及等高线表示地物、地貌及其他地理要素平面位置和高程的正射投影图，由此决定了地形图的重要专业特性——对其所反映的地面上各种自然现象和社会经济现象，具有明确的定位、定量信息和定性描述。另外，按一定的法则还可衍生出其他在工程建设中有价值的信息，为工程建设服务。 一、地形图在工程规划设计阶段的作用 工程建设一般分成规划设计、施工、运营管理三个阶段。在规划设计时，必须要有地形、地质及经济调查等基础资料，其中地形资料主要是地形图。 在开发与利用水资源时，必须兴建水工建筑物。在进行全面规划时，应该有全流域的比例尺为1:50000、1:100000的地形图及水面与河底的纵断面图，以便研究河谷地形、地貌的特点，探讨各个梯级水利枢纽水头的高低、发电量的大小、回水的分布情况以及流域与水库的面积等。 为了进行水库设计，要采用1:10000至1:50000的地形图，以解决下述的一些重要问题：确定回水的淹没范围、量测淹没面积、计算总库容与有效库容、设计库岸的防护工程、确定沿岸落入临时淹没或永久浸没地区的城镇、工厂企业以及重要耕地，并拟定相应的工程防护措施、设计航道及码头的位置、制定库底清理、居民迁移以及交通线改建等规划。 在初步设计阶段，还应有1:10000至1:25000的地形图，以便正确地选择坝轴线的位置。坝轴线选定以后，要利用1:2000或1:5000比例尺地形图来研究与水利枢纽相配套的永久性建筑物、临时性辅助建筑物及永久性和临时性的交通运输线路。在施工设计阶段，需要1:500或1:1000比例尺地形图，以便详细地设计该工程各部分的位置与尺寸。 在公路、铁路建设中，大的桥梁与隧道一般是线路上造价很高的关键性工程，对于大型桥梁而言，应首先在1:25000或1:50000比例尺地形图上研究，再到实地进行踏勘，了解地形、地质及水文情况，提出选址的几个可能的比较方案。之后，还需要比例尺为1:1000或1:10000的桥渡总平面图及1:500——1:5000的桥址地形图。前者用以选择桥位和桥头引线，确定导流建筑物的位置以及施工现场的布置，后者用以设计主体工程及其附属工程，并估算工程量与费用。
