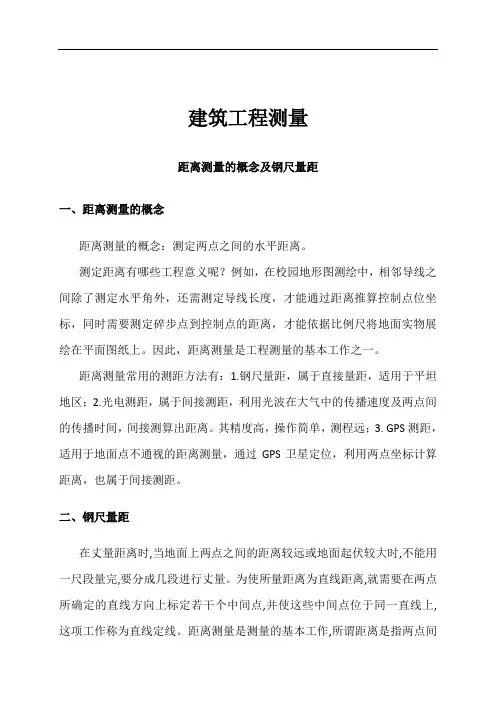

测量与工程测量-钢尺量距

第一节钢尺量距一、量距的工具1．钢尺钢尺是用薄钢片制成的带状尺，可卷入金属圆盒内，故又称钢卷尺。

尺宽约10～15mm，长度有20m、30m和50m等几种。

根据尺的零点位置不同，有端点尺和刻线尺之分。

钢尺的优点：钢尺抗拉强度高，不易拉伸，所以量距精度较高，在工程测量中常用钢尺量距。

钢尺的缺点：钢尺性脆，易折断，易生锈，使用时要避免扭折、防止受潮。

2．测杆测杆多用木料或铝合金制成，直经约3cm、全长有2m、2.5m及3m等几种规格。

杆上油漆成红、白相间的20cm色段，非常醒目，测杆下端装有尖头铁脚，便于插入地面，作为照准标志。

3．测钎测钎一般用钢筋制成，上部弯成小圆环，下部磨尖，直径3～6mm，长度30～40cm。

钎上可用油漆涂成红、白相间的色段。

通常6根或11根系成一组。

量距时，将测钎插入地面，用以标定尺端点的位置，亦可作为近处目标的瞄准标志。

4．锤球、弹簧秤和温度计等锤球用金属制成，上大下尖呈圆锥形，上端中心系一细绳，悬吊后，锤球尖与细绳在同一垂线上。

它常用于在斜坡上丈量水平距离。

弹簧秤和温度计等将在精密量距中应用。

二、直线定线水平距离测量时，当地面上两点间的距离超过一整尺长时，或地势起伏较大，一尺段无法完成丈量工作时，需要在两点的连线上标定出若干个点，这项工作称为直线定线。

按精度要求的不同，直线定线有目估定线和经纬仪定线两种方法。

现介绍目估定线方法：图4-5 目估定线如图4-5所示，A、B两点为地面上互相通视的两点，欲在A、B两点间的直线上定出C、D等分段点。

定线工作可由甲、乙两人进行。

（1）定线时，先在A、B两点上竖立测杆，甲立于A点测杆后面约1～2m处，用眼睛自A点测杆后面瞄准B点测杆。

（2）乙持另一测杆沿BA方向走到离B点大约一尺段长的C点附近，按照甲指挥手势左右移动测杆，直到测杆位于AB直线上为止，插下测杆（或测钎），定出C点。

（3）乙又带着测杆走到D点处，同法在AB直线上竖立测杆（或测钎），定出D点，依此类推。

第4章距离测量与直线定向第一节钢尺量距一、量距的工具1．钢尺钢尺是用薄钢片制成的带状尺，可卷入金属圆盒内，故又称钢卷尺。

尺宽约10～15mm，长度有20m、30m和50m等几种。

根据尺的零点位置不同，有端点尺和刻线尺之分。

钢尺的优点：钢尺抗拉强度高，不易拉伸，所以量距精度较高，在工程测量中常用钢尺量距。

钢尺的缺点：钢尺性脆，易折断，易生锈，使用时要避免扭折、防止受潮。

2．测杆测杆多用木料或铝合金制成，直经约3cm、全长有2m、2.5m及3m等几种规格。

杆上油漆成红、白相间的20cm色段，非常醒目，测杆下端装有尖头铁脚，便于插入地面，作为照准标志。

3．测钎测钎一般用钢筋制成，上部弯成小圆环，下部磨尖，直径3～6mm，长度30～40cm。

钎上可用油漆涂成红、白相间的色段。

通常6根或11根系成一组。

量距时，将测钎插入地面，用以标定尺端点的位置，亦可作为近处目标的瞄准标志。

4．锤球、弹簧秤和温度计等锤球用金属制成，上大下尖呈圆锥形，上端中心系一细绳，悬吊后，锤球尖与细绳在同一垂线上。

它常用于在斜坡上丈量水平距离。

弹簧秤和温度计等将在精密量距中应用。

二、直线定线水平距离测量时，当地面上两点间的距离超过一整尺长时，或地势起伏较大，一尺段无法完成丈量工作时，需要在两点的连线上标定出若干个点，这项工作称为直线定线。

按精度要求的不同，直线定线有目估定线和经纬仪定线两种方法。

目估定线方法：定线工作可由甲、乙两人进行。

（1）定线时，先在A、B两点上竖立测杆，甲立于A点测杆后面约1～2m处，用眼睛自A点测杆后面瞄准B点测杆。

（2）乙持另一测杆沿BA方向走到离B点大约一尺段长的C点附近，按照甲指挥手势左右移动测杆，直到测杆位于AB直线上为止，插下测杆（或测钎），定出C点。

（3）乙又带着测杆走到D点处，同法在AB直线上竖立测杆（或测钎），定出D点，依此类推。

这种从直线远端B走向近端A的定线方法，称为走近定线。

直线定线一般应采用“走近定线”。
