2023届高三物理一轮复习重点热点难点专题特训专题66 电磁感应现象中的图像问题特训目标特训内容目标1 I-t图像或I-x图像（1T—4T）目标2 U-t图像或U-x图像（5T—8T）目标3 F-t图像或F-x图像（9T—12T）目标4P-t图像或P-x图像（13T—16T）目标5v-t图像或v-x图像（17T—20T）一、I-t图像或I-x图像1．如图所示，afde为一边长为2L的正方形金属线框，b、c分别为af、fd的中点，从这两点剪断后，用bc直导线连接形成了五边形线框abcde、左侧有一方向与线框平面垂直、宽度为2L的匀强磁场区域，现让线框保持ae、cd边与磁场边界平行，向左匀速通过磁场区域，以ae边刚进入磁场时为计时零点。
则线框中感应电流随时间变化的图线可能正确的是（规定感应电流的方向逆时针为正）（）A．B．C ．D ．【答案】A【详解】根据题意，设线框匀速运动的速度为v ，导线框的总电阻为R ，开始ae 边进入磁场切割磁感线，根据法拉第电磁感应定律有2E B Lv =⋅则感应电流为12E BLvI R R ==根据右手定则可知，感应电流的方向为逆时针；当运动一段时间0t 后，b 点进入磁场，根据题意可知0Lt v =根据几何关系可知，切割磁感线的有效长度为()'0032L L vt t t t =-≤≤同理可得，感应电流为()()2200332B L vt vBv BLvI t t t t R R R -==-+≤≤根据右手定则可知，感应电流的方向为逆时针；当运动时间为02t 时，ae 边开始离开磁场，切割磁感线有效长度为2L ，同理可得，感应电流为32EBLvI R R ==根据右手定则可知，感应电流的方向为顺时针；当时间为03t 时，b 点开始离开磁场，根据几何关系可知，切割磁感线的有效长度为()()"0023534L L vt L L vt t t t =--=-≤≤同理可得，感应电流为()()24005534B L vt vBv BLvI t t t t R R R -==-+≤≤根据右手定则可知，感应电流的方向为顺时针，综上所述可知，BCD 错误A 正确。

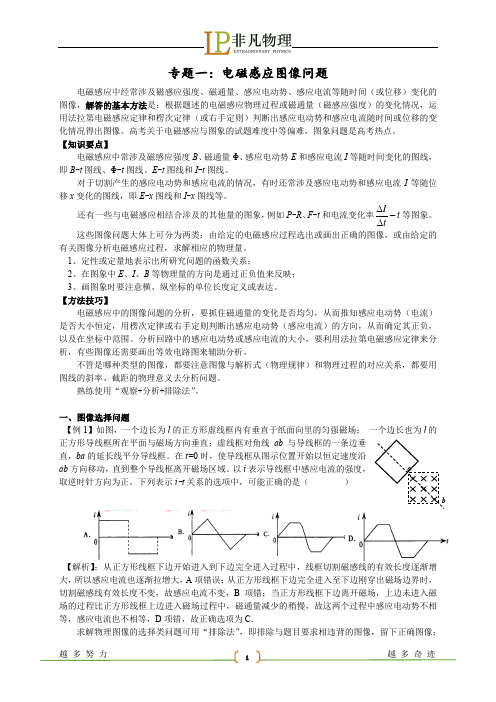

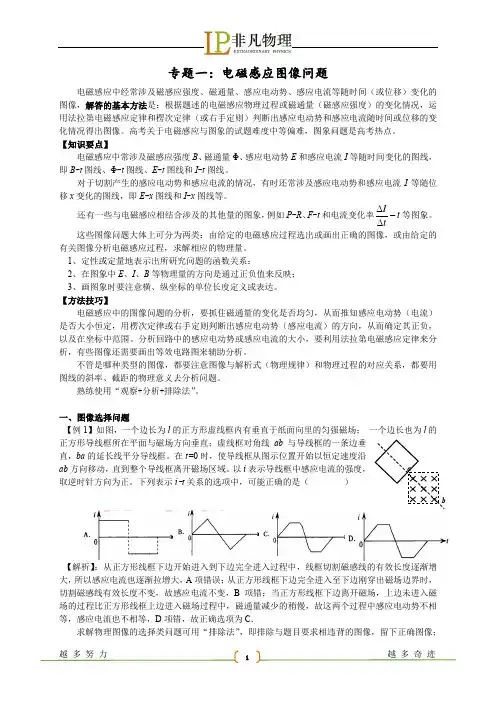

专题一：电磁感应图像问题电磁感应中经常涉及磁感应强度、磁通量、感应电动势、感应电流等随时间（或位移）变化的图像，解答的基本方法是：根据题述的电磁感应物理过程或磁通量（磁感应强度）的变化情况，运用法拉第电磁感应定律和楞次定律（或右手定则）判断出感应电动势和感应电流随时间或位移的变化情况得出图像。
高考关于电磁感应与图象的试题难度中等偏难，图象问题是高考热点。
【知识要点】电磁感应中常涉及磁感应强度B 、磁通量Φ、感应电动势E 和感应电流I 等随时间变化的图线，即B -t 图线、Φ-t 图线、E -t 图线和I -t 图线。
对于切割产生的感应电动势和感应电流的情况，有时还常涉及感应电动势和感应电流I 等随位移x 变化的图线，即E -x 图线和I -x 图线等。
还有一些与电磁感应相结合涉及的其他量的图象，例如P -R 、F -t 和电流变化率t tI-∆∆等图象。
这些图像问题大体上可分为两类：由给定的电磁感应过程选出或画出正确的图像，或由给定的有关图像分析电磁感应过程，求解相应的物理量。
1、定性或定量地表示出所研究问题的函数关系；2、在图象中E 、I 、B 等物理量的方向是通过正负值来反映；3、画图象时要注意横、纵坐标的单位长度定义或表达。
【方法技巧】电磁感应中的图像问题的分析，要抓住磁通量的变化是否均匀，从而推知感应电动势（电流）是否大小恒定，用楞次定律或右手定则判断出感应电动势（感应电流）的方向，从而确定其正负，以及在坐标中范围。
分析回路中的感应电动势或感应电流的大小，要利用法拉第电磁感应定律来分析，有些图像还需要画出等效电路图来辅助分析。
不管是哪种类型的图像，都要注意图像与解析式（物理规律）和物理过程的对应关系，都要用图线的斜率、截距的物理意义去分析问题。
熟练使用“观察+分析+排除法”。
一、图像选择问题【例1】如图，一个边长为l 的正方形虚线框内有垂直于纸面向里的匀强磁场； 一个边长也为l 的正方形导线框所在平面与磁场方向垂直；虚线框对角线ab 与导线框的一条边垂直，ba 的延长线平分导线框。
高考物理中电磁感应的考点和解题技巧有哪些在高考物理中，电磁感应是一个重要且具有一定难度的考点。
理解和掌握电磁感应的相关知识，以及熟练运用解题技巧，对于在高考中取得优异成绩至关重要。
一、电磁感应的考点1、法拉第电磁感应定律法拉第电磁感应定律是电磁感应的核心内容之一。
其表达式为：＄E ＝ n\frac{＼Delta ＼Phi}｛＼Delta t}＄，其中＄E$ 表示感应电动势，＄n$ 为线圈匝数，＄＼Delta ＼Phi$ 表示磁通量的变化量，＄＼Delta t$ 表示变化所用的时间。
这个考点通常会要求我们计算感应电动势的大小，或者根据给定的条件判断感应电动势的变化情况。
2、楞次定律楞次定律用于判断感应电流的方向。
其核心思想是：感应电流的磁场总是阻碍引起感应电流的磁通量的变化。
这一定律在解决电磁感应中的电流方向问题时经常用到，需要我们能够准确理解并运用“阻碍”这一概念。
3、电磁感应中的电路问题当导体在磁场中做切割磁感线运动或者磁通量发生变化时，会产生感应电动势，从而形成闭合回路中的电流。
在这类问题中，我们需要根据电路的基本规律，如欧姆定律、串并联电路的特点等，来计算电路中的电流、电压、电阻等物理量。
4、电磁感应中的能量转化问题电磁感应现象中，机械能与电能相互转化。
例如，导体棒在磁场中运动时，克服安培力做功，将机械能转化为电能；而电流通过电阻时，电能又转化为内能。
在解题时，需要运用能量守恒定律来分析能量的转化和守恒关系。
5、电磁感应与力学的综合问题这类问题通常将电磁感应现象与力学中的牛顿运动定律、功和能等知识结合起来。
例如，导体棒在磁场中受到安培力的作用，其运动情况会受到影响，我们需要综合运用电磁学和力学的知识来求解。
6、电磁感应中的图像问题包括磁感应强度＄B$、磁通量＄＼Phi$、感应电动势＄E$、感应电流＄I$ 等随时间或位移变化的图像。
要求我们能够根据给定的物理过程，准确地画出相应的图像，或者从给定的图像中获取有用的信息，分析物理过程。
易错点24 电磁感应中的电路和图像问题易错总结以及解题方法一、电磁感应中的电路问题处理电磁感应中的电路问题的一般方法1．明确哪部分电路或导体产生感应电动势，该部分电路或导体就相当于电源，其他部分是外电路．2．画等效电路图，分清内、外电路．3．用法拉第电磁感应定律E ＝n ΔΦΔt 或E ＝Blv sin θ确定感应电动势的大小，用楞次定律或右手定则确定感应电流的方向．注意在等效电源内部，电流方向从负极流向正极． 4．运用闭合电路欧姆定律、串并联电路特点、电功率等公式联立求解． 二、电磁感应中的电荷量问题闭合回路中磁通量发生变化时，电荷发生定向移动而形成感应电流，在Δt 内通过某一截面的电荷量(感应电荷量)q ＝I ·Δt ＝E R 总·Δt ＝n ΔΦΔt ·1R 总·Δt ＝n ΔΦR 总.(1)由上式可知，线圈匝数一定时，通过某一截面的感应电荷量仅由回路电阻和磁通量的变化量决定，与时间无关．(2)求解电路中通过的电荷量时，I 、E 均为平均值． 三、电磁感应中的图像问题 1．问题类型(1)由给定的电磁感应过程选出或画出正确的图像． (2)由给定的图像分析电磁感应过程，求解相应的物理量． 2．图像类型(1)各物理量随时间t 变化的图像，即B －t 图像、Φ－t 图像、E －t 图像和I －t 图像． (2)导体做切割磁感线运动时，还涉及感应电动势E 和感应电流I 随导体位移变化的图像，即E －x 图像和I －x 图像．3．解决此类问题需要熟练掌握的规律：安培定则、左手定则、楞次定律、右手定则、法拉第电磁感应定律、欧姆定律等．判断物理量增大、减小、正负等，必要时写出函数关系式，进行分析．【易错跟踪训练】易错类型1：挖掘隐含条件、临界条件不够1．（2021·湖北孝感高中高三月考）如图所示，在天花板下用细线悬挂一个闭合金属圆环，圆环处于静止状态。
上半圆环处在垂直于环面的水平匀强磁场中，规定垂直于纸面向外的方向为磁场的正方向，磁感应强度B 随时间t 变化的关系如图乙所示。

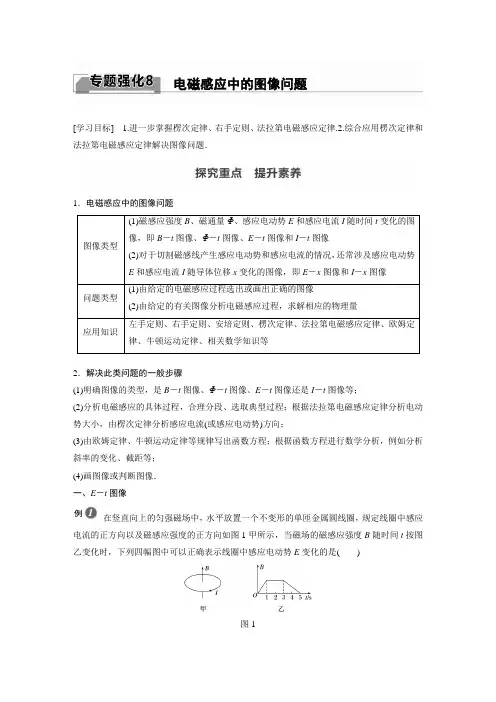

电磁感应中的图像问题电磁感应中的图像问题大致可分为以下两类:(1)根据电磁感应现象发生的过程确定相关物理量的函数图像;(2)依据不同的图像分析电磁感应过程，确定相关的物理量．无论何种类型问题，都需要综合运用法拉第电磁感应定律、楞次定律、右手定则、安培定则等规律来分析相关物理量之间的函数关系，确定其大小和方向及在坐标系中的范围，同时应注意斜率的物理意义．电磁感应中图像问题的分析和处理方法:1.解题关键:根据初始条件把握图像特点,注意正、负方向的对应变化范围,分析相关物理量的函数关系, 分析物理过程的变化规律或是进出磁场的转折点是解决此类问题的关键.2.解决图像问题的一般步骤:(1)明确图像的种类,常见的有B-t图像、Ф-t图像、E-t图像、I-t图像等;(2)分析电磁感应的具体过程;(3)用楞次定律或右手定则确定方向对应关系;(4)结合法拉第电磁感应定律、欧姆定律等规律写出函数关系式;(5)根据函数关系式,进行数学分析,如分析斜率的变化、截距等;(6)画图像或判断图像.下面就通过实例介绍电磁感应中常见的几种图像.一、B-t图像在B-t图像中,斜率 ,在闭合回路中 ,因此可以从斜率的正负判断感应电动势或者感应电流的方向.例1、矩形导线框abcd(如图(甲))放在匀强磁场中,磁感线方向与线框平面垂直,磁感应强度B随时间变化的图像如图(乙)所示.t=0时刻,磁感应强度的方向垂直纸面向里.若规定导线框中感应电流逆时针方向为正,则在0～4s时间内,线框中的感应电流I以及线框的ab边所受安培力F随时间变化的图像为(安培力取向上为正方向)( )解析:由法拉第电磁感应定律知,导线框中产生的感应电流 ,在0～1s内,由题图(乙)知不变,故I的大小也不变,由楞次定律知,感应电流方向由a→b,同理分析,在1～2s内,I的大小仍不变,方向仍由a→b,故A、B错;由左手定则知, 0～1s内线框ab边所受安培力F向上,且由知,I、不变,B均匀减小,因此F也均匀减小,D错,C项正确.答案:C二、Ф-t图像在Ф-t图像中,斜率 ,即磁通量的变化率,根据法拉第电磁感应定律,所以可以通过斜率求解感应电动势.例2、穿过某闭合回路的磁通量Φ随时间t变化的图像分别如图①～④所示,下列说法中正确的是( )A. 图①有感应电动势,且大小恒定不变B. 图②产生的感应电动势一直在变大C. 图③在0～t1时间内的感应电动势是t1～t2时间内感应电动势的2倍D. 图④产生的感应电动势先变大再变小解析:由法拉第电磁感应定律的表达式可知,感应电动势大小E与磁通量的变化率成正比.题图①中 ,题图②中 =恒量,题图③中在0～t1时间内的是t1～t2时间内的2倍,题图④中先变小后变大,故正确选项为C.答案:C三、E-t图像例 3、如图所示,平行导轨间有一矩形的匀强磁场区域,细金属棒PQ沿导轨从MN处匀速运动到M'N'的过程中,棒上感应电动势E随时间t变化的图示,可能正确的是( )解析:金属棒PQ进入磁场前和出磁场后,不产生感应电动势,而在磁场中,由于匀速运动产生的感应电动势不变,故正确选项为A.答案:A四、I-t图像电流的定义式 ,这里所求的是电流的平均值,即 ,因此在I-t图像中,“面积”表示通过导体横截面的电荷量.例 4、如图,边长为2l的正方形虚线框内有垂直于纸面向里的匀强磁场,一个边长为l的正方形导线框所在平面与磁场方向垂直,导线框和虚线框的对角线共线.从t=0开始,使导线框从图示位置开始以恒定速度沿对角线方向进入磁场,直到整个导线框离开磁场区域.用I表示导线框中的感应电流,取逆时针方向为正,则下列表示I-t关系的图线中,大致正确的是( )解析:从t=0开始,线框的位移从0到 ,导线框切割磁感线的有效长度线性增加,感应电流也线性增加,由楞次定律判断可知,感应电流方向为正;线框的位移从到 ,导线框完全在磁场中运动,无感应电流;线框的位移从到 ,导线框切割磁感线的有效长度线性减少,感应电流也线性减小,由楞次定律判断可知,感应电流方向为负,所以D正确.答案: D。

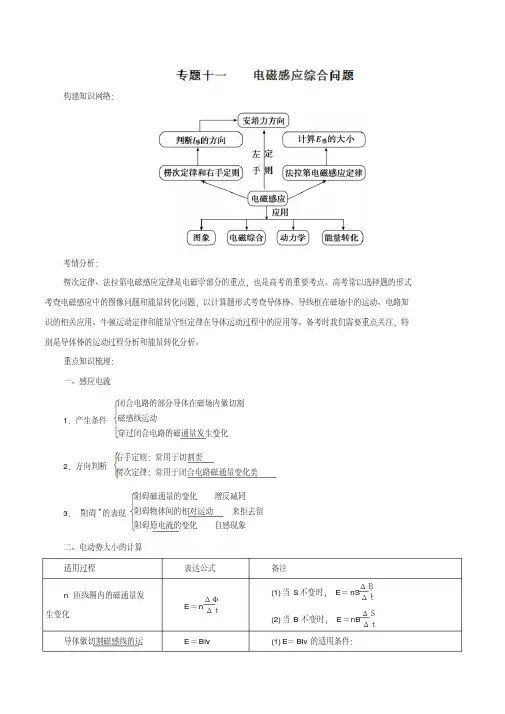

构建知识网络：考情分析：楞次定律、法拉第电磁感应定律是电磁学部分的重点，也是高考的重要考点。
高考常以选择题的形式考查电磁感应中的图像问题和能量转化问题，以计算题形式考查导体棒、导线框在磁场中的运动、电路知识的相关应用、牛顿运动定律和能量守恒定律在导体运动过程中的应用等。
备考时我们需要重点关注，特别是导体棒的运动过程分析和能量转化分析。
重点知识梳理：一、感应电流1．产生条件闭合电路的部分导体在磁场内做切割磁感线运动穿过闭合电路的磁通量发生变化2．方向判断右手定则：常用于切割类楞次定律：常用于闭合电路磁通量变化类3．“阻碍”的表现阻碍磁通量的变化增反减同阻碍物体间的相对运动来拒去留阻碍原电流的变化自感现象二、电动势大小的计算适用过程表达公式备注n匝线圈内的磁通量发生变化E＝nΔΦΔｔ(1)当S不变时，E＝nSΔＢΔｔ；(2)当B不变时，E＝nBΔＳΔｔ导体做切割磁感线的运E＝Blv (1)E＝Blv的适用条件：动v⊥l，v⊥B；(2)当v与B平行时：E＝0导体棒在磁场中以其中一端为圆心转动垂直切割磁感线三、电磁感应问题中安培力、电荷量、热量的计算1．导体切割磁感线运动，导体棒中有感应电流，受安培力作用，根据E＝Blv，I＝ER，F＝BIl，可得F＝B2l2v/R.2．闭合电路中磁通量发生变化产生感应电动势，电荷量的计算方法是根据E＝ΔΦΔt，I＝ER，q＝IΔt则q＝ΔΦ/R，若线圈匝数为n，则q＝nΔΦ/R.3．电磁感应电路中产生的焦耳热，当电路中电流恒定时，可以用焦耳定律计算，当电路中电流发生变化时，则应用功能关系或能量守恒定律计算．四、自感现象与涡流自感电动势与导体中的电流变化率成正比，比例系数称为导体的自感系数L。
线圈的自感系数L 与线圈的形状、长短、匝数等因数有关系。
线圈的横截面积越大，匝数越多，它的自感系数就越大。
带有铁芯的线圈其自感系数比没有铁芯的大得多。
【名师提醒】典型例题剖析：考点一：楞次定律和法拉第电磁感应定律【典型例题1】(2016·浙江高考)如图所示，a、b两个闭合正方形线圈用同样的导线制成，匝数均为10匝，边长l a＝3l b，图示区域内有垂直纸面向里的匀强磁场，且磁感应强度随时间均匀增大，不考虑线圈之间的相互影响，则()A．两线圈内产生顺时针方向的感应电流B．a、b线圈中感应电动势之比为9∶1C．a、b线圈中感应电流之比为3∶4D ．a 、b 线圈中电功率之比为3∶1【答案】B【变式训练1】（2015·江苏高考）做磁共振(MRI)检查时，对人体施加的磁场发生变化时会在肌肉组织中产生感应电流．某同学为了估算该感应电流对肌肉组织的影响，将包裹在骨骼上的一圈肌肉组织等效成单匝线圈，线圈的半径r ＝5.0 cm ，线圈导线的截面积A ＝0.80 cm 2，电阻率ρ＝1.5 Ω·m.如图所示，匀强磁场方向与线圈平面垂直，若磁感应强度B 在0.3 s 内从 1.5 T 均匀地减为零，求：(计算结果保留一位有效数字)(1)该圈肌肉组织的电阻R ；(2)该圈肌肉组织中的感应电动势E ；(3)0.3 s 内该圈肌肉组织中产生的热量Q. 【答案】：(1)6×103Ω(2)4×10－2V(3)8×10－8J【解析】：(1)由电阻定律R ＝ρ2πrA ，代入数据解得R ＝6×103Ω(2)感应电动势E ＝ΔB Δt πr 2，代入数据解得E ＝4×10－2V(3)由焦耳定律得Q ＝E2RΔt ，代入数据解得Q ＝8×10－8J【名师提醒】1.灵活应用楞次定律中“阻碍”的推广含义：(1)阻碍原磁通量的变化——“增反减同”；(2)阻碍相对运动——“来拒去留”；(3)阻碍原电流的变化(自感现象)——“增反减同”；(4)使线圈平面有扩大或缩小的趋势——“增缩减扩”。
