管道连接接口

一、交底项目：管道接口连接作业二、交底目的：为确保管道接口连接作业过程中的安全，预防事故发生，提高作业人员的安全意识，特制定本交底。

三、交底内容：1. 作业前的准备工作：（1）熟悉管道接口连接的施工图纸、技术规范和操作规程。

（2）检查施工设备、工具、材料是否齐全、完好，确保符合施工要求。

（3）对作业人员进行安全教育和培训，提高安全意识。

2. 管道接口连接作业注意事项：（1）接口密封圈、粘结剂、滑润剂、清洗剂等不得有碍水质卫生，影响人体健康。

（2）胶圈接口安装前，应检查倒链、钢丝绳、索具等工具，确认合格后方可作业；撞口时，手必须离开管口位置。

（3）油麻、水泥等填料接口作业时，应佩戴手套、眼镜、口罩，蘸油麻时应戴防护手套；使用夹具应轻拿轻放。

（4）作业前应检查锤子、錾子等工具，确认完好，锤头连接牢固，锤柄无糟朽、裂痕，錾子无裂纹毛刺。

（5）机械接口作业时，法兰压盖应与法兰盘平行，法兰螺栓安装方向应一致，旋紧螺母时，应沿圆周方向两两螺母对称轮换旋紧。

（6）旋紧螺母时，不得随意加长扳手的把柄，宜采用测力扳手旋紧。

3. 高处作业安全措施：（1）高处作业应设作业平台，支搭、拆除作业必须由架子操作工负责。

（2）在斜面上作业宜架设可移动式的作业平台。

（3）脚手架、作业平台不得与模板及其支承系统相连。

（4）作业平台、脚手架，各节点的连接必须牢固、可靠。

（5）脚手架应根据施工时最大荷载和风力进行施工设计，支搭必须牢固。

（6）作业平台宽度应满足施工安全要求。

4. 作业人员安全防护：（1）作业人员应穿戴符合要求的个人防护用品，如安全帽、工作服、防护手套、防护眼镜等。

（2）作业过程中，应随时注意观察周围环境，发现安全隐患立即报告并采取措施。

（3）作业人员应严格遵守操作规程，不得擅自更改作业流程。

四、检查执行情况：1. 作业前，对作业人员进行安全教育和培训，确保其掌握安全操作技能。

2. 作业过程中，对作业现场进行安全检查，确保各项安全措施落实到位。

管道接口种类管道接口是指连接两个或多个管道的部分，它的种类有很多种，比如：法兰、卡箍、承插等。

不同的管道接口适用于不同的管道类型和工作环境，下面我们来详细了解一下各种管道接口的特点和应用场景。

一、法兰接口法兰接口是将两个管道通过法兰连接在一起的一种方式。

其特点是连接紧固牢固，可适用于高压、高温、高负荷、易腐蚀等特殊工况。

法兰接口分为标准法兰和非标准法兰，标准法兰根据不同的压力等级，分为PN0.6MPa~PN64MPa等多种种类，非标准法兰则需要根据具体工程需求进行定制。

法兰接口广泛应用于石油、化工、冶金、电力、环保等行业。

二、卡箍接口卡箍接口是将两个管道通过卡箍连接在一起的一种方式，它的主要特点是结构简单、安装方便、价格低廉。

通常采用卡箍接口的管道，其压力等级一般不高，适用于一些一般性的场合。

卡箍接口主要应用于给水、采暖、燃气、空调等建筑行业中，也可用于船舶、机械、仪器仪表等领域。

三、承插接口承插接口是将两个管道通过承插连接在一起的一种方式。

承插接口内嵌橡胶密封圈，可以有效避免泄漏，同时其结构紧凑、安装方便、性价比高等特点，也受到了广泛应用。

承插接口适用于给水、采暖、废水处理、污水处理、自来水等行业。

四、管件接口管件是将两个或多个管道通过配合连接在一起的一种方式，其种类较多，包括弯头、三通、四通、法兰、承插等。

管件接口在管道系统中非常常见，其主要特点是结构复杂，应用范围广泛，可适用于多种特殊工况。

管件广泛应用于石油、化工、电力、冶金、给排水、建筑等领域。

五、其他接口除了以上几种常见的管道接口外，还有其他接口，比如焊接接口、卡套接口等，这些接口适用于一些特殊情况，需要根据具体情况进行选择。

在选择管道接口时，需要考虑多种因素，包括管道类型、管道尺寸、工作环境、压力等级、密封要求等，只有选择合适的接口，才能确保管道系统的安全性和可靠性。

综上所述，不同种类的管道接口具有各自的特点和应用场景，正确选择和使用管道接口是确保管道系统正常运行，防止泄漏和危险发生的重要保障。

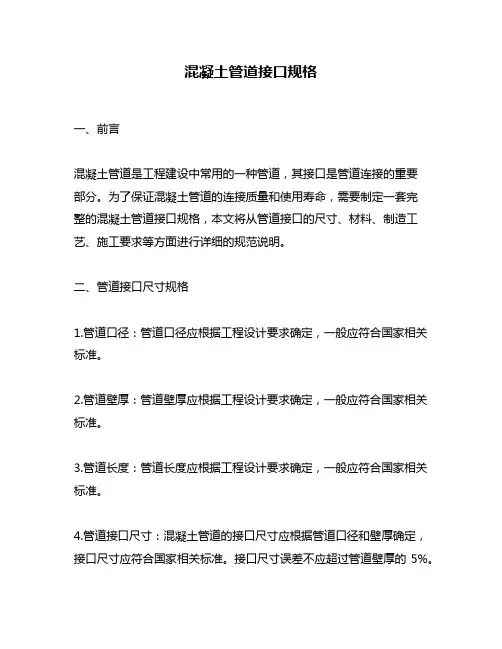

混凝土管道接口规格一、前言混凝土管道是工程建设中常用的一种管道，其接口是管道连接的重要部分。

为了保证混凝土管道的连接质量和使用寿命，需要制定一套完整的混凝土管道接口规格，本文将从管道接口的尺寸、材料、制造工艺、施工要求等方面进行详细的规范说明。

二、管道接口尺寸规格1.管道口径：管道口径应根据工程设计要求确定，一般应符合国家相关标准。

2.管道壁厚：管道壁厚应根据工程设计要求确定，一般应符合国家相关标准。

3.管道长度：管道长度应根据工程设计要求确定，一般应符合国家相关标准。

4.管道接口尺寸：混凝土管道的接口尺寸应根据管道口径和壁厚确定，接口尺寸应符合国家相关标准。

接口尺寸误差不应超过管道壁厚的5%。

5.接口槽深度：混凝土管道的接口槽深度应根据管道壁厚确定，接口槽深度应符合国家相关标准。

接口槽深度误差不应超过管道壁厚的5%。

三、管道接口材料规格1.混凝土：混凝土应符合国家相关标准，其强度等级应根据工程设计要求确定。

2.钢筋：钢筋应符合国家相关标准，其规格和数量应根据工程设计要求确定。

3.接口密封材料：接口密封材料应符合国家相关标准，其材料应具有耐酸、耐碱、耐磨、耐腐蚀等特性。

4.接口填充材料：接口填充材料应符合国家相关标准，其材料应具有耐酸、耐碱、耐磨、耐腐蚀等特性。

四、管道接口制造工艺规格1.接口槽制作：接口槽应在混凝土管道的制造过程中同时制作，接口槽深度误差不应超过管道壁厚的5%。

2.接口密封材料安装：在混凝土管道接口制作完成后，应先将接口密封材料安装到接口槽中。

3.接口填充材料安装：接口密封材料安装完成后，应将接口填充材料依次填入接口槽，填充压实，直至填充至接口槽表面。

4.接口固化：接口填充材料安装完成后，应在管道接口处加固，使其能够承受管道内外的压力。

五、管道接口施工要求1.施工前准备：在施工前，应对管道接口的尺寸、材料、制造工艺等进行检查，确保符合规格要求。

2.接口制作：在混凝土管道的制造过程中，应注意接口槽的制作，确保接口槽深度误差不应超过管道壁厚的5%。

管道接口形式1．钢管连接方法钢管的接口多为螺纹接口、焊接接口，此外也有法兰盘接口和各种柔性接口形式。

1．1 螺纹接口管螺纹是管道采用丝扣连接的通用螺纹，有冶金部标准(YB 25—57)与化工部标准(TY 8100—50)两种，前者用于一般工业与民用管道螺纹连接，后者用于高压化工管道螺纹连接。

在市政工程中，小口径钢管一般采用螺纹接口。

(1)接口形式螺纹接口的螺纹形式分圆柱螺纹种圆锥螺纹，见图6-12。

圆柱螺纹又称平行螺纹，用于活箍等管件，圆锥螺纹具有1／16的锥度，用于管道接口。

图6-12 螺纹形式圆柱形管螺纹是用于机械制造的公制螺纹，螺角是60°。

管螺纹是英制螺纹的一种，尺寸用英寸表示，螺角是55°。

圆锥形螺纹接口作为管道接口，螺纹长度较短。

螺纹量后两扣不完全的螺纹叫做退刀螺纹。

这种退刀螺纹有助于管件密合，在管道上使接口严密。

带圆锥形螺纹的管道连接在相同螺纹的管件上，称为“锥形套入锥形”的螺纹接口。

若只有管道是圆锥形螺纹面管件是圆柱形螺纹，则这种接口为“锥形套入柱形”的螺纹接口。

管螺纹接口严密性差，接头间的螺纹间翻(要靠填料达到严密，实际情况下常用长丝活接头代替圆柱形外螺纹。

(2)套丝连接一般情况下，管螺纹应用为；管道与管件连接时，一般情况下管道加工成圆锥管螺纹(外螺纹)，管件加工成圆柱管螺纹(内螺纹)。

人工套丝的主要工具是管道丝板。

丝板的规格通常可分1／2″～3／4″(小丝板)、1／2″～2″(大丝板)、21/2″～4″三种。

小丝板可加工1／2″、3／4″两种螺纹，1／2～2″大丝板可加工1／2″、3／4″、1″、11/4″、11/2″、2″等六种不同规格的管道螺纹。

21/2″～4″丝板可加纹连接很少用于给水管道，4″以上的管道多数不采用管螺纹连接。

每种规格的丝板都分别附有相应的板牙，小丝板有1／2″～3／4″、1″～11/4″、11/2″～2″三组板牙。

加工螺纹时可按口径分别选用相应的丝板和板牙。

混凝土管道接口规格及连接方式I. 管道接口类型1. 普通接口2. 活动接口3. 橡胶环接口II. 普通接口规格1. 外接口形式：平口、斜口、凸口2. 内接口形式：平口、斜口、凹口3. 接口长度：一般为150mm，也可以根据需要定制4. 接口宽度：根据管道直径不同，一般为100mm-200mm5. 接口深度：根据管道直径不同，一般为30mm-50mm6. 接口面积：根据管道直径和接口宽度深度计算，一般为2000mm²-5000mm²7. 接口加固方式：加装钢筋或铁板III. 活动接口规格1. 活动接口长度：一般为150mm-300mm，也可以根据需要定制2. 活动接口宽度：根据管道直径不同，一般为100mm-200mm3. 活动接口深度：根据管道直径不同，一般为30mm-50mm4. 活动接口面积：根据管道直径和接口宽度深度计算，一般为2000mm²-5000mm²5. 活动接口加固方式：加装钢筋或铁板IV. 橡胶环接口规格1. 橡胶环材质：EPDM、NBR、SBR等2. 橡胶环硬度：一般为50-70度3. 橡胶环直径：根据管道直径和橡胶环厚度计算4. 橡胶环厚度：一般为8mm-20mm5. 橡胶环压缩量：一般为20%-30%6. 橡胶环接口面积：根据管道直径和接口宽度深度计算，一般为2000mm²-5000mm²V. 管道连接方式1. 管道法兰连接2. 管道螺纹连接3. 管道橡胶环连接4. 管道卡箍连接5. 管道胶接连接VI. 管道连接的质量控制要求1. 接口尺寸要求符合设计要求2. 接口内壁必须光滑无毛刺3. 接口表面无裂纹、气孔、夹杂物等缺陷4. 接口加固钢筋或铁板应牢固5. 接口橡胶环应牢固，不得出现滑移现象6. 接口连接方式必须符合规范要求7. 接口连接后必须进行水压试验，测试结果符合标准要求VII. 管道接口的维护保养1. 定期检查管道接口，发现问题及时处理2. 管道接口出现渗漏、裂纹等问题要及时修补或更换3. 管道接口处应保持干燥，避免水分侵入4. 管道接口处应保持清洁，避免杂质侵入5. 管道接口处应定期进行防腐处理，避免腐蚀6. 管道接口处应定期涂刷防水材料，避免渗漏VIII. 管道接口的安装注意事项1. 安装前必须检查管道接口的尺寸、质量等是否符合要求2. 安装前必须检查管道接口的加固钢筋或铁板是否牢固3. 安装前必须检查管道接口的橡胶环是否完好，是否符合规定要求4. 安装时必须按照规定方式连接管道，保证连接牢固、密封5. 安装后必须进行水压试验，测试结果符合标准要求6. 安装后必须对管道接口进行防腐处理和涂刷防水材料IX. 总结混凝土管道接口的规格和连接方式是管道工程中非常重要的一环，选择合适的接口规格和连接方式，保证管道的牢固性和密封性，是保障管道工程质量的关键。

管道联通方案引言管道联通是指将两个或多个管道连接起来，以实现物质或能量的传输。

在实际应用中，管道联通方案的设计与实施非常重要，直接影响到传输的效率和安全性。

本文将介绍几种常见的管道联通方案，包括直接连接、接头连接和转运连接，并对每种方案的优缺点进行分析。

一、直接连接直接连接是最简单的管道联通方案，即将两个管道的端口直接连接在一起。

这种方案适用于管道直线延伸的情况，可以有效地减少管道的数量和长度。

直接连接的步骤如下：1.确定联通点：首先确定联通点，即确定两个管道的连接位置。

在选择联通点时需要考虑管道的直线延伸情况，尽量选择一条直线上的点进行连接，以减少管道长度。

2.准备工作：将两个管道的接口部分进行清理和处理，确保接口的平整和无杂质。

3.连接管道：将两个管道的接口对准，使用合适的连接件将它们连接在一起。

常用的连接件有法兰、螺纹接头和对夹。

直接连接方案的优点是简单、直接，能够有效减少管道的长度和数量。

然而，这种方案的缺点是无法适应管道间的非直线延伸和高弯曲需求。

二、接头连接接头连接是一种常见的管道联通方案，适用于管道间有一定距离或存在弯曲的情况。

接头连接的原理是通过安装接头来连接不同的管道段。

接头连接的步骤如下：1.确定联通点：同样需要确定联通点，即确定两个管道的连接位置。

2.准备工作：将两个管道段的接口部分进行清理和处理，确保接口的平整和无杂质。

3.安装接头：根据管道的尺寸和要求选择合适的接头，并按照接头厂家的说明书进行安装。

通常，接头会有连接螺纹或焊接等方式与管道进行连接。

接头连接方案的优点是适应性较强，能够满足管道段的延伸和弯曲需求。

然而，接头连接也存在一些缺点，如增加安装工作量和接头本身的成本。

三、转运连接转运连接是一种将两个或多个管道通过一个转运站点连接起来的方案。

这种方案适用于管道之间存在距离较远或有复杂布局的情况。

转运连接的原理是将原始管道通过转运站点进行分输和集输，实现多个管道之间的联通。

管材及接口开槽段管径≤600mm，埋深＜4.0m，管材采用采用内肋增强聚乙烯（PE）螺旋波纹管，承插橡胶圈接口，管材环刚度SN12.5，管道基础为砂石基础，按＜JJ143-2010（埋地塑料排水管道工程技术规范）＞施工；管径≥800mm或埋深＞4.0m，管材采用Ⅱ级钢筋混凝土管，管材标准执行«混凝土和钢筋混凝土排水管»（GBT 11836-2009），采用承插橡胶圈接口，管道基础为混凝土基础。

应在技术指导下进行施工，其余为尽事宜参照标准图集06MS201-2.内肋增强聚乙烯（PE）螺旋波纹管道接口连接施工一、材料要求1、管材、橡胶圈等材料规格应符合设计要求，具有质量检验部门的产品合格证和产品性能说明书，并应表明产品规格和生产日期。

2、管材要求外观一致，内壁光滑，管身不得有裂缝，管口不得有破损、裂口、变形等缺陷。

3、管材端面应平整，与管中心轴线垂直，轴向不得有明显的弯曲出现；管材插口外径、承口内径的尺寸及圆度必须符合产品标准的规定，管材环刚度12.5，应满足设计要求。

4、管道接口用橡胶圈性能、尺寸应符合设计要求；橡胶圈外观应光滑平整，不得有气孔、裂缝、卷皱、破损、重皮和接缝现象。

二、管材运输、堆放1、管材、管件在装卸、运输和堆放时应避免撞击，严禁抛摔；管材成批运输时，承口、插口应分层交错排列，并应捆扎稳固；短距离搬运，不得在坚硬不平地面和碎石面层上拖动或滚动。

2、管材堆放场地应地面平整，堆放高度不得超过2m，直管部分应有木垫块，垫块宽度应不小于200mm，间距不大于1500mm.堆放时管材承口与插口应间隔整齐排列，并应捆扎稳妥；管材堆放中应避免日光曝晒，并保持管间通风。

3、橡胶圈应储存在通风良好的库房内，堆放整齐不得受到扭曲损伤。

三、施工条件1、主管、支管、检查井底高程已确定，人员、各种机具已准备就绪。

四、施工工艺1、沟槽开挖(1)沟槽开挖到排水管基底设计标高以上0.2m～0.3m，铺管前用人工清理至设计标高，不得挖至设计标高以下。

钢筋混凝土管接口种类钢筋混凝土管是一种常用的建筑材料，用于给排水、供暖和通风系统中。

在管道系统中，管接口是连接管道的关键部分，不同种类的管接口有不同的作用和适用范围。

本文将介绍一些常见的钢筋混凝土管接口种类，以帮助读者更好地了解和选择适合的管接口。

1. 法兰接口法兰接口是一种常见的管接口类型，通过将两端的法兰盘用螺栓拧紧，实现管道的连接。

法兰接口适用于直径较大的管道，连接牢固，易于拆卸和维修。

在工业管道系统中广泛应用。

2. 焊接接口焊接接口是通过将两端的管道材料熔化，然后冷却凝固在一起的方式进行连接。

焊接接口连接牢固，密封性好，适用于对密封性要求较高的管道系统。

常用于输送高压流体的管道。

3. 螺纹接口螺纹接口是通过管道端部开设内螺纹或外螺纹，然后用螺纹连接器将两端螺纹拧紧而实现的连接方式。

螺纹接口安装简便，适用于小口径管道连接，但密封性不如法兰接口和焊接接口好。

4. 橡胶密封接口橡胶密封接口是在管道端部安装橡胶密封圈，通过橡胶密封圈的弹性变形实现管道的连接。

橡胶密封接口适用于一些需要吸收振动和变形的管道系统，如给排水系统。

5. 卡套接口卡套接口是通过将两端的管道套接在一起，然后用卡箍固定而实现的连接方式。

卡套接口适用于一些需要频繁拆卸的管道系统，如设备维修保养等。

通过以上介绍，读者可以更好地了解不同种类的钢筋混凝土管接口，根据具体的管道系统要求选择适合的管接口类型。

在选择管接口时，需要考虑管道系统的工作压力、介质、温度、管道材质等因素，以确保管接口的安全性和可靠性。

希望本文能为读者在管道系统设计和建设中提供一些参考和帮助。
