科技资讯2015 NO.27SCIENCE & TECHNOLOGY INFORMATION动力与电气工程25科技资讯 SCIENCE & TECHNOLOGY INFORMATION 随着传动控制对自动化要求的不断提高,采用普通可控硅或可控硅模块为主要器件、单片机为控制核心的智能型电动机启动控制设备──软启动器,在各行业中已得到越来越广泛的应用。
由于软启动器性能优良、体积小、重量轻,具有多种控制模式及齐全的保护功能,而且可根据不同负载灵活调整启动参数,负载适应性强,–因此电子式软启动器将逐步取代传统的星三角(Y-×)启动、自耦变压器启动、磁控降压启动等启动方式。
2×220m 2烧结系南钢老区改造项目,在配料混合系统和整粒筛分系统的多条90kW及以上胶带机中使用了长沙奥托自动化技术有限公司生产的QB42系列软启动器,这种软启动器是传统降压启动方式的更新换代产品,使用两年来,工作情况良好,没有出现明显故障,保障了生产稳定顺行。
1 软启动器的使用原因与基本原理1.1 异步电动机为何需要软启动器大家知道,对于一般笼型异步电动机,它的直接启动电流是额①作者简介:侯兆海( 1972,12— ),男,江苏南京人,本科,工程师,研究方向:电气自动化技术。

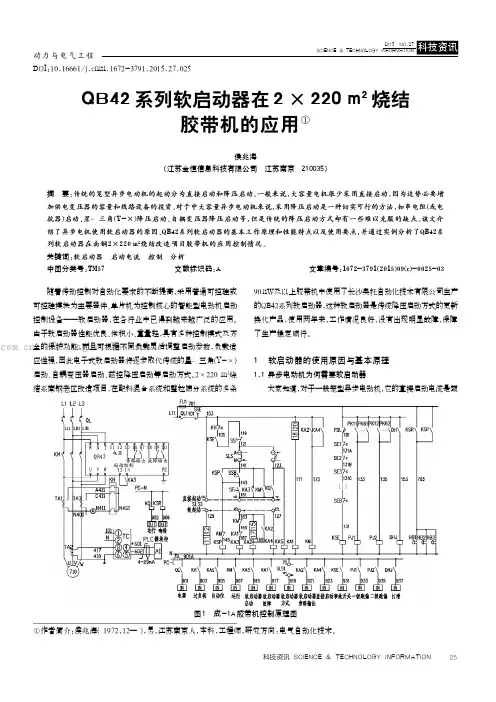

DOI:10.16661/ki.1672-3791.2015.27.025QB42系列软启动器在2×220m 2烧结胶带机的应用①侯兆海(江苏金恒信息科技有限公司 江苏南京 210035)摘 要:传统的笼型异步电动机的起动分为直接启动和降压启动。
一般来说,大容量电机很少采用直接启动,因为这势必要增加供电变压器的容量和线路设备的投资。
对于中大容量异步电动机来说,采用降压启动是一种切实可行的方法,如串电阻(或电抗器)–启动、星三角(Y-×)降压启动、自耦变压器降压启动等,但是传统的降压启动方式却有一些难以克服的缺点。
湖南长沙奥托Q B软启动器选型手册HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】非常感谢您选择奥托QB系列全数字交流电机软起动器。
本说明书包括QB5软起动器使用时操作说明和注意事项。
不正确的使用可能会发生意想不到的事故。
请在安装、操作、维护软起器之前，仔细阅读本说明书。
另外，请妥善保管好说明书，以便需要时取出阅读。
1、防止触电2、防止损伤3、操作4、试运行5、维护、检查和元件更换6、报废后的处理7、其它注意事项目录1 概述 (1)1.1 软起动器主要功能特点 (1)2 规格 (2)2.1 系列型号 (2)2.2 机械规格 (3)2.3 电气规格 (5)3 安装和接线 (6)3.1 机械安装 (6)3.2 电气安装 (6)3.3 主回路与控制回路端子 (7)4 运行与操作 (10)4.1 输出特性 (10)4.2 操作与显示 (12)4.3 参数设置 (13)4.4 故障保护 (19)4.5 电气原理图 (20)4.6 电气成套 (21)5 故障与维护 (23)5.1 常见故障及处理方法 (23)5.2 日常维护 (34)1 概述QB5系列交流电机软起动器是由长沙奥托自动化技术有限公司生产的新一代交流电机全数字智能软起动器。
QB5系列交流电机软起动器，以大功率晶闸管做主回路的开关元件，通过改变晶闸管的导通角控制电动机电压的平稳升降和无触点通断，实现电动机的平稳起停。
可实现以起动电机所需的最小电流来起动电机，减少电流对电网的冲击，降低设备的振动和噪声，降低起动机械应力，延长电动机及相关设备的使用寿命，多种起动模式及完整的保护功能，易于改善工艺，保护设备，提高系统的可靠性。
是传统的自耦减压及Y-△降压起动的理想换代产品。
1.1软起动器主要功能特点：(1)采用PIC单片机全数字智能控制(2)通过控制软起动器输出电压平稳升降和无触点通断，实现电机使用最小起动电流，得到最佳转矩，平稳起停。

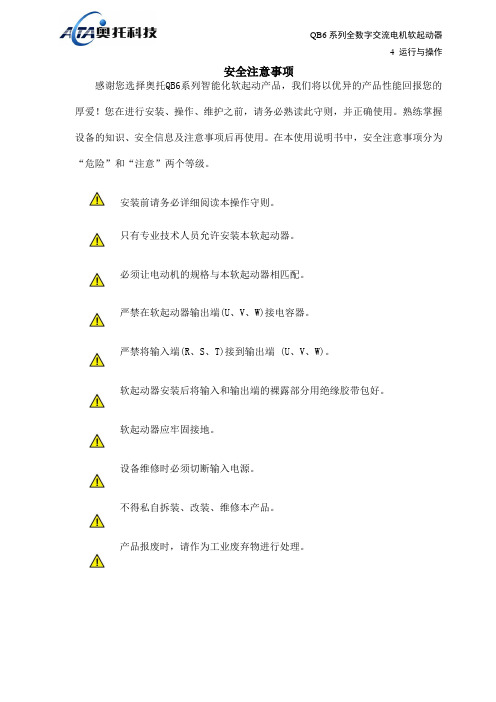

安全注意事项感谢您选择奥托QB6系列智能化软起动产品，我们将以优异的产品性能回报您的厚爱！您在进行安装、操作、维护之前，请务必熟读此守则，并正确使用。
熟练掌握设备的知识、安全信息及注意事项后再使用。
在本使用说明书中，安全注意事项分为“危险”和“注意”两个等级。
安装前请务必详细阅读本操作守则。
只有专业技术人员允许安装本软起动器。
必须让电动机的规格与本软起动器相匹配。
严禁在软起动器输出端(U 、V 、W)接电容器。
严禁将输入端(R 、S 、T)接到输出端 (U 、V、W)。
软起动器安装后将输入和输出端的裸露部分用绝缘胶带包好。
软起动器应牢固接地。
设备维修时必须切断输入电源。
不得私自拆装、改装、维修本产品。
产品报废时，请作为工业废弃物进行处理。
1.QB6软起动器概述QB6系列智能型电机软起动器是融合了电力电子技术、双CPU技术和最新的电机控制理论的新型设备。
可广泛应用于风机、水泵、压缩机及球磨机等负载，是早期用于电动机起动的星/三角转换、自耦降压、磁控降压等降压起动设备的理想替代产品。
其性能不是其它普通软起动器能比拟的。
1.1QB6软起动器的主要作用第一：有效降低了电动机的起动电流；可减少配电容量，避免电网增容投资。
第二：减小了电动机及负载设备的起动应力；延长了电动机及相关设备的使用寿命。
第三：软停机功能有效地解决了惯性系统的停车喘振问题；在水泵方面，大大缓解泵的水锤效应。
第四：自适用的起动模式；自动调节起动曲线以适用复杂的电机和负载情况，达到完美的起动效果。
第五：具有完善可靠的保护功能；有效地保护了电动机及相关生产设备的使用安全。
第六：先进的电子技术使该产品完全智能化，网络化，经济化1.2QB6软起动器的主要特点：第一：双CPU结构，相互冗余的可靠性设计，是传统的单CPU结构所无法比拟的。
第二：起动和软停过程采用自适用智能化控制，避免了烦琐的曲线选择，自动控制电机达到最佳起动和软停性能。
第三：两种停车方式：软停车和自由停车可任选一种，灵活方便。
目录1 概述------------------------------------------------------------------------------------------------11.1 产品特点--------------------------------------------------------------------------------------11.2 主要用途及选用范围-----------------------------------------------------------------------11.3 型式、规格、型号的组成及其代表意义-----------------------------------------------11.4 使用环境条件--------------------------------------------------------------------------------12 结构特征与工作原理------------------------------------------------------------------------------22.1 结构--------------------------------------------------------------------------------------------22.2 工作原理--------------------------------------------------------------------------------------63 技术特性-------------------------------------------------------------------------------------------73.1 主要性能--------------------------------------------------------------------------------------73.2 主要参数---------------------------------------------------------------------------------------84 尺寸、重量-----------------------------------------------------------------------------------------84.1 外形尺寸---------------------------------------------------------------------------------------84.2 重量---------------------------------------------------------------------------------------------85 安装、调试----------------------------------------------------------------------------------------85.1安装--------------------------------------------------------------------------------------------85.2调试--------------------------------------------------------------------------------------------86 操作使用-------------------------------------------------------------------------------------------156.1 起停控制--------------------------------------------------------------------------------------156.2 安全使用须知--------------------------------------------------------------------------------157 故障分析与排除----------------------------------------------------------------------------------158 安全保护装置与处理----------------------------------------------------------------------------169 保养、维修----------------------------------------------------------------------------------------1610 运输、贮存---------------------------------------------------------------------------------------1611 开箱及检查---------------------------------------------------------------------------------------1612 定货规范------------------------------------------------------------------------------------------1613 其他事项------------------------------------------------------------------------------------------1614 附表和附录--------------------------------------------------------------------------------------16附表：主要部件选配表15 附图--------------------------------------------------------------------------------------------20附图1：QJR-2×315/1140(660)软起动器外形图附图2：QJR-2×315/1140(660)软动器电气原理图1 概述1.1 产品特点QJR－2×315/1140(660)矿用隔爆兼本质安全型真空电磁软起动器（以下简称起动器）采用了先进的微处理器在线控制和电力电子控制技术，其核心部件由固态软起动器（以下简称控制器）和S7-200可编程序控制器(以下简称PLC)组成，产品具有软起动、软停止、直接起动、工作状态显示和记忆等功能。

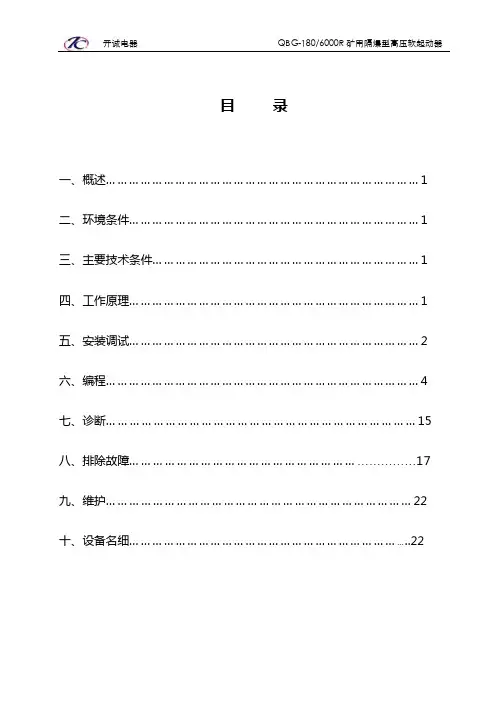

目录一、概述 (1)二、环境条件 (1)三、主要技术条件 (1)四、工作原理 (1)五、安装调试 (2)六、编程 (4)七、诊断 (15)八、排除故障 (17)九、维护 (22)十、设备名细 (22)QBG-180/6000R矿用隔爆型高压软起动装臵说明书一、概述QBG-180/6000R矿用隔爆型高压软起动装臵（以下简称软起动装臵），是我公司与美国Rockwell公司合作在原A-B 品牌的软起动器（是一种电机起动新概念产品）的基础上研制生产的高新技术产品，符合《煤矿安全规程》和有关高压电气的要求。
可应用于煤矿井下的风机、水泵、皮带运输机等设备电机的软起动及其它智能控制和保护功能，为煤矿的安全高效的生产提供了完善的控制设备。
软起动器其隔爆外壳壳体结构和其内部的电气参数，在出厂前均已装配、调试合格，严禁用户对其隔爆壳体的结构和电气参数进行改动，以确保本产品的防爆性能和电气性能。
二、使用注意事项1、软起动器工作环境条件：①环境温度-10∽+40℃②周围空气相对湿度不大于95±3%（+25℃）,没有凝露③在无显著摇动、振动和冲击的地方④在无淋水、滴水和积水的地方⑤要求箱体水平放臵，倾斜度不超过20°2、该软起动器内不包含电源进线隔离开关及进线接触器。
因此，在检修软起动器及所控制的电机时，必须停掉软起动器前端的供电开关。
3、对软起动器进行绝缘测试时，必须用短接线将三组晶闸管组件的输入、输出全部短接并摘掉控制器、摘开分压电阻板连线。
4、对软起动器周边设备（如：电源进线开关、所控电机）进行绝缘测试时，必须将其与软起动器的连线断开。
三、主要技术参数1、额定电压：AC6KV±15%2、额定频率：50Hz3、额定工作电流：180A4、最高开关频率：20次/小时(使用过程中依据实际负载)5、起动持续时间：≤30秒/次6、真空接触器机械寿命：10万次7、真空接触器电寿命：30万次8、高压电气部分绝缘水平：20KV9、127V以下部分绝缘水平：2KV10、外形尺寸长1854mm×宽1285mm×高1276mm四、工作原理高压软起动器在结构上分为如下几个部分：主回路，旁路，反馈回路和控制回路。
软起动的介绍及应用张红启【摘要】从软起动的定义着手，指出了电机直接起动的要求及危害，介绍了软起动的工作原理、控制方式及技术特点，结合软起动的应用条件，通过计算验证了起动过程电压下降满足设计规范的要求，阐述了软起动的调试及同步电机软起的起动过程。
总结列出了常见故障现象及处理方法，最后从运行的角度分析了应用效果及注意事项。
%From the definition of soft starting, requirements and harm of direct starting motor were pointed out; the working principle, control mode and technical characteristics of soft starting were introduced; combined with the application condition of soft start, calculating result proved that the starting voltage drop could meet the design requirements;the debugging process of soft start was introduced as well as the soft starting process of the synchronous motor. Common faults and treatment methods were listed, finally application effect was analyzed and the matters needing attention were put forward.【期刊名称】《当代化工》【年(卷),期】2014(000)006【总页数】4页(P969-972)【关键词】软起动;软停车;斜坡电压起动;恒流起动;恒压起动;同步电机;电压损失【作者】张红启【作者单位】中国石油抚顺石化公司石油二厂，辽宁抚顺 113008【正文语种】中文【中图分类】TM301软起动装置是一种集电机软起动、软停车、轻载节能和多种保护功能于一体的新颖电机控制装置，国外称为Soft Starter,在使用时将其接入电源和电机电枢之间。
QJR-400/1140（660）Z矿用隔爆兼本质安全型软起动器使用操作手册山西普松自动化设备有限公司电气分公司二ＯＯ九年三月目录一各个按钮的作用1二电压等级的转换3三额定电流的转换3四软起时间的调整4五各个保险的位置及作用4六各个选择开关的位置及作用5七启动模式的选择与应用5八保护功能与说明7九各个参数的出厂值8警示1、安装、使用前应阅读本使用手册。
2、每次更换使用场所后都应按照本手册根据实际使用场所来重新设置各个参数一各个按钮的作用（1）软启动开关的正门上有确认键、设置键、[▲］键、[▼］键、启动键、停止键六个键（如图1所示）1、确认键的作用在非设置状态(即准备状态）下（如图2所示），按[确认]键进入帮助菜单，显示“电源电压”，（如图6所示）再按[确认］键退出。
也可按[停止]键退出。
在设置状态下，按[确认］键保存新数据并退出设置状态。
帮助菜单里的内容如下：2、设置键的作用在非帮助状态（即准备状态）下(如图2所示)，按［设置］键进入设置菜单（如图3所示），显示“F0:30％起始电压”；再按[设置］键，冒号闪动,此时可以按[▲]或者[▼]键修改冒号后面的参数值。
在冒号闪动时按[确认］键,若数据已被修改,则显示:“good",并连响两声，表示新数据已被保存，然后退出。
若不想保存新数据，则按［设置]键，冒号停止闪动同时恢复原来的数据，再按［确认］键退出。
也可按［停止]键直接退出。
按住设置键再上电可进行额定电流的调整。
设置菜单里的内容如下：功能代码和说明设定范围功能代码和说明设定范围30—80% 2-60S0-60S 0—999S0-999S 50-500%50-200％40-90％100-1400-5％0-4 0—70—2 0-630—19 20—100%1—603、［▲][▼］键的作用[▲］和[▼］键可翻页或可以改变参数值，在设置菜单中，冒号不闪动时按[▲］或者[▼］键可翻页浏览出厂时设置的参数；冒号闪动时按［▲]或者[▼]键则改变数据，按住[▲］或者[▼]键超过1秒时，数据将快速连续增减。
