JJR系列软起动器用户手册目录安全注意事项………………………………………………………………………………………安装准备……………………………………………………………………………………………使用及环境条件……………………………………………………………………………………1．概述………………………………………………………………………………………………典型应用简介…………………………………………………………………………………… JJR系列软起动功能……………………………………………………………………………2．购入检查…………………………………………………………………………………………3．安装………………………………………………………………………………………………4．电路连接…………………………………………………………………………………………4.1主回路………………………………………………………………………………………4.2控制端子……………………………………………………………………………………4.3控制电路端子连接…………………………………………………………………………4.4主回路连接…………………………………………………………………………………4.5基本电路框图和端子………………………………………………………………………5．键盘及显示说明…………………………………………………………………………………6．数据的设定………………………………………………………………………………………7．通电运行…………………………………………………………………………………………8．保护显示说明……………………………………………………………………………………9．软起动控制模式…………………………………………………………………………………9.1限流型………………………………………………………………………………………9.2电压控制型…………………………………………………………………………………9.3软停车曲线…………………………………………………………………………………9.4不同起动方式的电流波形比较……………………………………………………………10．结构特点………………………………………………………………………………………附表一应用场合……………………………………………………………………………………JJR1000系列二次接线图……………………………………………………………………………JJR2000系列二次接线图……………………………………………………………………………安全注意事项警告！只有专业技术人员允许安装JJR。
JJR1000电机软起动器>>>概述>>>规格结构>>>二次标准接线
二次标准接线
说明：
1、1和2控制旁路接触器的接点是无源
继电器输出点；
2、7接点断为RDB瞬停输入；8接点断为软停，
9接点通为软起，10接点为公共端；
3、5和6接点为0～240秒时间继电器接点与软
起同步延时；
4、7接点瞬停自复位可编程；
5、键盘/外接按钮操作转换设定参见用
户手册；
6、控制模式限流型和电压斜坡型，任意自选。
说明：
1、1和2控制旁路接触器的接点是无源
继电器输出点；
2、7接点断为瞬停输入；8接点断为软停，
9接点通为软起，10接点为公共端；
3、5和6接点为0～240秒时间继电器接点与软
起同步延时；
4、7接点瞬停自复位可编程；
5、键盘/外接按钮操作转换设定参见用
户手册；
6、控制模式限流型和电压斜坡型，任意自选。
■相关产品链接
·RNS3 系列自动转换开关
·RNM3 塑料外式壳断路器
·RNW1系列万能式断路器
·RNB300 变频调速器
·JJR1000电机软起动器
·JJR2000数字式电机软启动装置。
JJR系列软起动器 用户手册目录安全注意事项……………………………………………………………………………………… 安装准备…………………………………………………………………………………………… 使用及环境条件…………………………………………………………………………………… 1．概述……………………………………………………………………………………………… 典型应用简介…………………………………………………………………………………… JJR系列软起动功能…………………………………………………………………………… 2．购入检查………………………………………………………………………………………… 3．安装……………………………………………………………………………………………… 4．电路连接…………………………………………………………………………………………4.1主回路………………………………………………………………………………………4.2控制端子……………………………………………………………………………………4.3控制电路端子连接…………………………………………………………………………4.4主回路连接…………………………………………………………………………………4.5基本电路框图和端子……………………………………………………………………… 5．键盘及显示说明………………………………………………………………………………… 6．数据的设定……………………………………………………………………………………… 7．通电运行………………………………………………………………………………………… 8．保护显示说明…………………………………………………………………………………… 9．软起动控制模式…………………………………………………………………………………9.1限流型………………………………………………………………………………………9.2电压控制型…………………………………………………………………………………9.3软停车曲线…………………………………………………………………………………9.4不同起动方式的电流波形比较…………………………………………………………… 10．结构特点……………………………………………………………………………………… 附表一 应用场合…………………………………………………………………………………… JJR1000系列二次接线图…………………………………………………………………………… JJR2000系列二次接线图……………………………………………………………………………安全注意事项警告！只有专业技术人员允许安装JJR。
交流鼠笼型异步电动机的应用最为广泛的用电设备。
电机软起动器智能化技术的应用，使起动设备越来越具有稳合负载特性，对设备电网冲击小，工作性能稳定可靠。

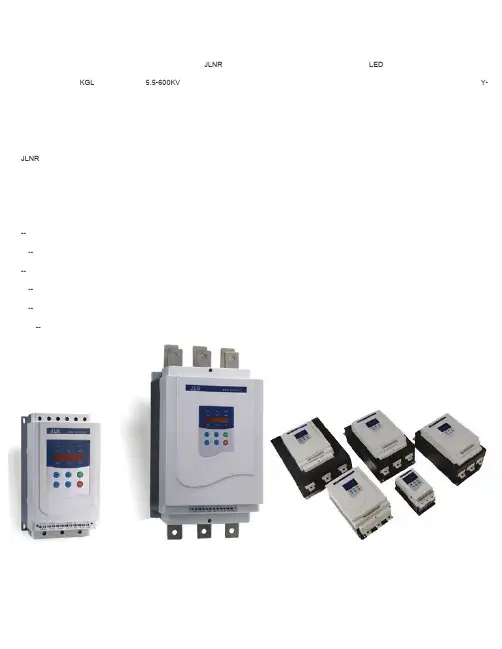

上海嘉黎诺电气有限公司自行研制开发的JLNR系列全数字式软起动器，具有全面的工作状态LED显示功能，友好的人机对话界面，绿色环保型控制单元（KGL）功能范围覆盖5.5-600KV，广泛适用于冶金，化工，建筑，水泥，矿山，环保等所以领域的电动机传动设备，是传统的Y-△起动，电抗器起动，自耦降压起动理想的更新换代产品。
交流鼠笼型电机软起动技术，在发达国家已应用多年，它成功的解决了交流电动机起动时造成的较大起动电流，对供电电压质量的影响和供电线路耗损增大以及对机械设备冲击等问题。
JLNR系列全数字软起动控制器正是以先进的微处理器为核心，控制大功率闸组建，具有限流起动，电压斜坡起动，软停止功能，参加均可根据负载进行设定，并具有过流，过载，缺相等多种保护，软起动装置输出电压按设定规律上升，使受控电机转矩按优化的加速曲线完成起动过程后，关断晶闸管组建，由路旁交流接触器工作。
典型应用简介水泵--利用泵控制功能，在起动和停止时，减少液流冲击所产生的泵流水锤现象，节省了系统维修费用。
球磨机--利用电压斜坡起动，减少齿轮矩的磨损，减少维修工作量，既省了时间又节约了开支。
风机--利用软起动器取代传统起动器，减少皮带磨损和机械冲击，节省了维修费用。
压缩机--利用限流，实现了平滑起动，减少电动机发热，延长使用寿命。
破碎机--利用堵转保护和快速保护，避免机械故障或阻塞造成电动机过热而烧毁。
输送机械--利用软起动和预置低速运行，实现平滑的，渐进的起动过程，避免产品移位和液体溢出。
性能指标1.符合标准GB14048.6-1998 5.5-660kW中国国家强制性3C产品认证. EN60947-4-2:200 5.5-320kW欧共体CE认证.ISO9001:2000国际质量体系认证.2.防护等级:IP40(可协议)3.抗震能力:海拔3000m以下,振动装置0.5G以下.4.抗冲击:15kg11ms.5.环境温度:-30-55℃.6.环境湿度:95%无冷凝或滴水.型号说明结构特点1.自然风冷对开关柜不需加机械排风,对电器布置无特殊.2.接线方式:a.模块型JLNR1005-JLNR1600为上进线下出线.b.综合型JLNR1005S-JLNR1055S为挂箱式,先进线下出线.c.综合型JLNR1075S-JLNR1600.外型及安装尺寸规格型号JLNR-5额定功率(KW)JLNR-5额定电流(A)外型尺寸(mm)安装尺寸(mm)H1W1D H2W2DJLNR-5005 5.511274145166255132M6 JLNR-50077.515274145166255132M6 JLNR-50111123274145166255132M6 JLNR-50151530274145166255132M6 JLNR-501818.537274145166255132M6 JLNR-50222243274145166255132M6 JLNR-50303060274145166255132M6 JLNR-50373775274145166255132M6 JLNR-50454590274145166255132M6 JLNR-505555110274145166255132M6 JLNR-507575150274145166255132M6 JLNR-509090180530260210380196M8 JLNR-5115115230530260210380196M8 JLNR-5132132264530260210380196M8JLNR-5160160320530260210380196M8 JLNR-5185185370530260210380196M8 JLNR-5200200400530260210380196M8 JLNR-5250250500560290210410196M8 JLNR-5280280560560290210410196M8 JLNR-5320320640560290210410196M8独特功能 JLNR5系列智能软起动器适用于交流50Hz,-380V,5.5-600KV各种负载的鼠笼型电动机.起动方式 a.限流型:限制起动电流,降低起动压降,任意调整,键盘设定. b.电压斜坡型:对电动机提供了平滑的渐进起动过程,减少起动电流对电网的冲击,降低设备的振动和噪声,延长了机械传动的寿命.停车方式a.自由停车b.软停车c.制动停车 (订货协议)控制方式输入无源开关信号系统控制功能a.智能化:所有输出输入控制点为可编程接点,内置各种负载智能化程序,研判拖动系统运行工况.b.内设微机接口(RS485),(地址:0-30),能实现微机控制或遥控功能.c.自带LED显示和操作键盘实现人机对话,设置各种参数和编程等.d.具备解除远方操作功能,以保证设备检修人员安全.e.具备键盘控制和远方控制切换功能.f.延时继电器功能,延时继电器输出接点1常开1常闭.g.故障输出继电器,如果系统出故障此继电器动作,故障停机自复位可编程.h.自控旁路接触器输出继电器,当起动过程完成,此继电器动作.i.能实现一台软起动拖动多台电动机.系统保护功能a.内置电子速断保护:不需外加快熔,如起动前或起动过程,运行过程,软停过程中下口发生短路均做到自保护,并报警动作.b.单相接地保护:如有单相接地先报警后停车.c.过电压保护:如有输入电压超压则报警或停车.d.过负荷保护L如电动机过负荷,先报警后停车.e.断相保护:电动机断相报警并停车.f.防止相位颠倒保护:如上口倒相不予起动并报警.(可选)系统管理功能。
1 概述1.1 型号的组成及其代表意义1.2 环境要求2 技术特性3 结构特征4 工作原理5 起动模式自然特性模式单闭环特性模式双闭环特性模式6 工作过程7 安装、使用和调整安装调整使用8 显示、故障、设定及系统复位显示故障详细分析设定方式系统参数复位9 维护保养10 运输与储存11 注意事项12 订货须知附录：DRK-4多功能软启动控制器(中文)警告！！！在使用和维护过程中，不得随意更改本安电路及其关联电路的电气参数及元器件的规格型号，不得用电缆接地芯线作本安控制回路。
1 概述随着我国煤炭生产机械化、自动化程度的不断提高，皮带机、刮板机大运量，高速度日益增多。
解决皮带机、刮板机的软起动，是矿井运输、安全生产、延长皮带机、刮板机寿命的关键问题。
QJR- 400(315、250、160) /1140（660）Z矿用隔爆兼本质安全型软起动器（以下简称软起动器），它同时具有矿用真空磁力起动器和交流电压软起动的功能，是一种机电一体化及微电子技术的高科技智能产品。
其模块化的安装结构，便于使用和维修。
该产品适用于交流660V、1140V电压的异步电动机重负荷软起动，以及各种情况下的磁力起动。
软起动时具有起动电流小、起动速度平稳可靠、对电网冲击小等优点，且起动曲线可根据现场实际工况调整，从而减少了皮带机、刮板机起动冲击力，降低了对皮带机、刮板机的损害，延长了皮带机、刮板机的使用寿命。
直接起动时，软起动器还具有磁力起动器的全部功能。
该产品具有主回路极间（可控硅极间或真空接触器极间）短路检测和闭锁功能，以及短路、过载、断相、漏电闭锁的电机综合保护功能。
特别是，本软起动器还具有风电闭锁和瓦斯电闭锁保护，对安全生产提供了科技平台和有力的技术支持。
本软起动器还适用于煤矿井下风机、水泵、绞车等设备软起动和磁力起动。
1.1 型号的组成及其代表意义Q J R －400（315、250、160）/ 1140（660） Z真空磁力起动器额定电流／额定电压软起动隔爆兼本质安全型起动器1.2 环境要求a) 海拔高度不超过2000m；b) 周围环境温度不超过－5℃～+40℃；c) 相对湿度不大于95%（+20℃）；d) 安装地基处的振动频率范围为10～150Hz时，其最大振动加速度不超过0.5g；e) 安装倾斜度不超过15°；f) 有甲烷或煤尘爆炸的场所；g) 无破坏金属和绝缘材料的腐蚀性气体的场所；h) 电网质量：——输入电压波形为正弦波；——输入电压幅值波动不超过额定值+10%～-25%；——电源频率波动不超过额定值的2%。
PHS-25型数显pH计操作说明JJR系列软起动器用户手册目录安全注意事项………………………………………………………………………………………安装准备……………………………………………………………………………………………使用及环境条件……………………………………………………………………………………1．概述………………………………………………………………………………………………典型应用简介……………………………………………………………………………………JJR系列软起动功能……………………………………………………………………………2．购入检查…………………………………………………………………………………………3．安装………………………………………………………………………………………………4．电路连接…………………………………………………………………………………………4.1主回路………………………………………………………………………………………4.2控制端子……………………………………………………………………………………4.3控制电路端子连接…………………………………………………………………………4.4主回路连接…………………………………………………………………………………4.5基本电路框图和端子………………………………………………………………………5．键盘及显示说明…………………………………………………………………………………6．数据的设定………………………………………………………………………………………7．通电运行…………………………………………………………………………………………8．保护显示说明……………………………………………………………………………………9．软起动控制模式…………………………………………………………………………………9.1限流型………………………………………………………………………………………9.2电压控制型…………………………………………………………………………………9.3软停车曲线…………………………………………………………………………………9.4不同起动方式的电流波形比较……………………………………………………………10．结构特点………………………………………………………………………………………附表一应用场合……………………………………………………………………………………JJR1000系列二次接线图……………………………………………………………………………JJR2000系列二次接线图……………………………………………………………………………安全注意事项警告！只有专业技术人员允许安装JJR。
产品说明书使用安装前请认真阅读本说明书1概述1.1 型号的组成及其代表意义1.2 环境要求2技术特性3结构特征4工作原理5起动模式自然特性模式单闭环特性模式双闭环特性模式6工作过程7安装、使用和调整安装调整使用8显示、故障、设定及系统复位显示故障详细分析设定方式系统参数复位9维护保养10运输与储存11注意事项12订货须知附录：DRK-2多功能软启动控制器(中文)1 概述随着我国煤炭生产机械化、自动化程度的不断提高，皮带机、刮板机大运量，高速度日益增多。
解决皮带机、刮板机的软起动，是矿井运输、安全生产、延长皮带机、刮板机寿命的关键问题。
QJR- 250（160) /1140（660）Z矿用隔爆兼本质安全型软起动器（以下简称软起动器），它同时具有矿用真空磁力起动器和交流电压软起动的功能，是一种机电一体化及微电子技术的高科技智能产品。
其模块化的安装结构，便于使用和维修。
该产品适用于交流660V、1140V电压的异步电动机重负荷软起动，以及各种情况下的磁力起动。
软起动时具有起动电流小、起动速度平稳可靠、对电网冲击小等优点，且起动曲线可根据现场实际工况调整，从而减少了皮带机、刮板机起动冲击力，降低了对皮带机、刮板机的损害，延长了皮带机、刮板机的使用寿命。
直接起动时，软起动器还具有磁力起动器的全部功能。
该产品具有一、二次线线间（可控硅极间）短路检测和闭锁功能，以及短路、过载、断相、漏电闭锁的电机综合保护功能。
特别是，本软起动器还具有风电闭锁和瓦斯电闭锁保护，对安全生产提供了科技平台和有力的技术支持。
本软起动器还适用于煤矿井下风机、水泵、绞车等设备软起动和磁力起动。
1.1 型号的组成及其代表意义Q J R －250（160）/ 1140（660）Z真空磁力起动器额定电流／额定电压软起动隔爆兼本质安全型起动器1.2 环境要求a) 海拔高度不超过2000m；b) 周围环境温度不超过－5℃～+40℃；c) 相对湿度不大于95%（+20℃）；d) 安装地基处的振动频率范围为10～150Hz时，其最大振动加速度不超过0.5g；e) 安装倾斜度不超过15°；f) 有甲烷或煤尘爆炸的场所；g) 无破坏金属和绝缘材料的腐蚀性气体的场所；h) 电网质量：——输入电压波形为正弦波；——输入电压幅值波动不超过额定值+10%～-25%；——电源频率波动不超过额定值的2%。
JJR系列软起动器用户手册目录安全注意事项………………………………………………………………………………………安装准备……………………………………………………………………………………………使用及环境条件……………………………………………………………………………………1．概述………………………………………………………………………………………………典型应用简介……………………………………………………………………………………JJR系列软起动功能……………………………………………………………………………2．购入检查…………………………………………………………………………………………3．安装………………………………………………………………………………………………4．电路连接…………………………………………………………………………………………4.1主回路………………………………………………………………………………………4.2控制端子……………………………………………………………………………………4.3控制电路端子连接…………………………………………………………………………4.4主回路连接…………………………………………………………………………………4.5基本电路框图和端子………………………………………………………………………5．键盘及显示说明…………………………………………………………………………………6．数据的设定………………………………………………………………………………………7．通电运行…………………………………………………………………………………………8．保护显示说明……………………………………………………………………………………9．软起动控制模式…………………………………………………………………………………9.1限流型………………………………………………………………………………………9.2电压控制型…………………………………………………………………………………9.3软停车曲线…………………………………………………………………………………9.4不同起动方式的电流波形比较……………………………………………………………10．结构特点………………………………………………………………………………………附表一应用场合……………………………………………………………………………………JJR1000系列二次接线图……………………………………………………………………………JJR2000系列二次接线图……………………………………………………………………………安全注意事项警告！只有专业技术人员允许安装JJR。
JJR系列软起动器用户手册目录安全注意事项………………………………………………………………………………………安装准备……………………………………………………………………………………………使用及环境条件……………………………………………………………………………………1．概述………………………………………………………………………………………………典型应用简介…………………………………………………………………………………… JJR系列软起动功能……………………………………………………………………………2．购入检查…………………………………………………………………………………………3．安装………………………………………………………………………………………………4．电路连接…………………………………………………………………………………………4.1主回路………………………………………………………………………………………4.2控制端子……………………………………………………………………………………4.3控制电路端子连接…………………………………………………………………………4.4主回路连接…………………………………………………………………………………4.5基本电路框图和端子………………………………………………………………………5．键盘及显示说明…………………………………………………………………………………6．数据的设定………………………………………………………………………………………7．通电运行…………………………………………………………………………………………8．保护显示说明……………………………………………………………………………………9．软起动控制模式…………………………………………………………………………………9.1限流型………………………………………………………………………………………9.2电压控制型…………………………………………………………………………………9.3软停车曲线…………………………………………………………………………………9.4不同起动方式的电流波形比较……………………………………………………………10．结构特点………………………………………………………………………………………附表一应用场合……………………………………………………………………………………JJR1000系列二次接线图……………………………………………………………………………JJR2000系列二次接线图……………………………………………………………………………安全注意事项警告！只有专业技术人员允许安装JJR。
警告！必须保证电动机与JJR匹配合适，安装时，请务必按用户手册操作。
警告！不允许将11、12端子输入380V。
警告！不允许将输入端（R、S、T）接到输出端（U、V、W）。
警告！不允许软起动器输出端U、V、W线接电容器，否则会损坏起动器。
警告！JJR安装后将输入和输出端的铜线鼻用绝缘胶带包好。
警告！远程控制时必须锁定键盘控制。
警告！软起动器和机器必须牢固接地。
警告！维修设备时，必须断开进线电源。
警告！不得私自进行拆装、维修本产品。
安装准备安装前的准备安装JJR请准备以下工具：螺丝刀、剥线钳、板钳等。
使用前请仔细阅读JJR安装说明。
如果不认真阅读有关说明，违反有关安全规定，有可能影响软起动器的正常使用。
警告！安装之前，请务必阅读“安全注意事项”。
使用及环境条件【进线电源】交流380V±15％（660V） 50/60Hz【控制电源】交流220V±15％ 50Hz 0.15A【适用电机】鼠笼式三相异步电动机【起动频度】每小时不超过12次【自然风冷】自然风冷【使用温度】-30℃~55℃【使用湿度】90%无结霜【使用场所】室内无腐蚀性气体无导电尘埃通风良好【标高振动】海拔在3000米以下,振动力装置0.5G以下1．概述交流鼠笼型电动机软起动技术，在发达国家已应用多年，它成功地解决了交流电动机起动时造成的较大起动电流，对供电电压质量的影响和供电线路损耗增大以及对机械设备冲击等问题。
JJR系列全数字软起动控制器正是以先进的微处理器为核心，控制大功率晶闸管组件，具有限流起动、电压斜坡起动、软停止功能，参数均可根据负载自行设定，并具有过流、过载、缺相等多种保护。
软起动装置输出电压按设定规律上升，使受控电机转矩按优化的加速曲线完成启动过程，关掉晶闸管组件后，由旁路交流接触器工作。
JJR系列软软起动器覆盖5.5~500KW广泛应用于冶金、化工、建筑、水泥、矿山、环保等所有工业领域的电机传动设备，是传统的星三角起动、电抗器起动、自耦降压起动器最理想的更新换代产品。
典型应用简介◆水泵——利用泵控制功能，在起动和停止时，减少液流冲击所产生的泵流水锤现象，节省了系统维修费用；◆球磨机——利用电压斜坡起动，减少齿轮转矩的磨损，减少维修工作量，即节省了时间又节约了开支；◆风机——利用软起动器取代传统起动器，减少皮带磨损和机械冲击，节省了维修费用；◆压缩机——利用限流，实现了平滑起动，减少电动机发热，延长使用寿命；◆破碎机——利用堵转保护和快速保护，避免机械故障或阻塞造成电动机过热而烧毁；◆输送机械——利用软起动和预置低速运行，实现平滑的渐进的起动过程，避免产品移位和液体溢出。
JJR系列软起动器功能◆采用双单片机全数字自动控制；◆起动转矩电流、电压、时间可按负载不同灵活设定，取得最佳的电流曲线和最佳的转矩控制特性；◆对电动机提供了平滑的渐进的起动过程，减少起动电流对电网的冲击，降低设备的振动和噪声，延长了机械传动系统的使用寿命，并改善了工人的劳动环境；◆启动电流可根据负载调整，减小启起损耗，以最小的电流产生最佳转矩；◆软停车特性即大延长电气触点寿命，又满足不同场合下机械需求；◆具有过流、过载、过热、电源缺相保护（2000系列）；◆方便的外控接口具有多种功能：数字延时起动控制、瞬停控制输入、起动延时继电器输出、故障继电器输出；◆对输入电源无相序要求；◆可以自由停车和软停车，软停车时间可调节；◆全数字设定和外控功能大大方便了用户；◆自带标准的RS485接口（订货协议）；◆0~20mA标准模拟电流输出（2000系列）；◆产品结构新颖、体积小、性能可靠，安装、操作使用简便；◆采用DSP16位单片机，具有很强的抗干扰能力，保证控制系统不受强电干扰。
2．购入检查开箱后进行下述检查：2.1检查铭牌以确认供货是你所订购的产品电机软起动器电压：AC 380V出厂日期:200 年 月 日标准：IEC947-4-2型号:JJR 出厂编号：NO。
XKW上海雷诺尔2.2软起动器型号JJR □ □□□ X改进型型谱（电机功率号）系列号（1为1000系列，2为2000系列） 型号注：1000和2000型均为模块型直接装入开关柜。
3．安装安装方向与空间 3.1安装方向为了冷却的目的，一定要将软起模块安装在垂直方向。
3.2安装空间为了保证良好的散热性，软起动器安装时应有足够的空间。
＞50 ＞504．电路连接端子标记端子名称1000型2000型R S T 主回路电源端连接三相电源，位于上端连接主回路U V W 起动器输出端连接三相电动机L11、L12、L13连接旁路接触器上端U、V、W连接电动机E 接地端金属框架接地（防电击事故和干扰）4.2控制端子端子序号端子名称说明1、2 旁路继电器端子可用于启动完毕后切换至旁路接触器3、4 故障信号输出故障时闭合（继电器触点输出）5、6 运行信号输出启动延时后接通（继电器触点输出）7 瞬停输入端与10断开时进入故障停机8 软停输入端与10断开时进入软停状态9 启动输入端与10接通时电机开始运行10 公共接点输入端接点输入信号的公共端11 接地端功能性能接地12、13 控制电源输入端允许接入直流220V电源注：输出继电器触点容量AC 250V 5A4.3控制电路端子连接4.3.1接线准备◆如用户使用外部端子时，用屏蔽控制线从端子排引出。
◆为避免电磁干扰，控制走线应避开电机电缆和其它强电回路。
当不能避开时应与强电回路垂直交叉。
4.3.2外控端子的接线◆起动完毕（旁路）继电器BY—PASS，端子1和端子2。
参见图4.1当起动过程完成时，内置点便会闭合；使旁路接触器KM闭合。
面停车指令发出时，内置触点便会打开。
触点容量为AC 250V 5A建议：在接触器线圈上增加一组阻容有益于吸收分断时产的的电压尖峰，可减少对单片机的干扰。
◆故障信号BREAKE，端子3，4此内附触点为常开触点，故障时闭合，技术参数AC 250V 5A◆ 联锁延时继电器DELAY ，端子5，6内附常开继电器触点，起动经延时0~240S 后（由功能码5设定）变为闭合。
技术参数AC 250V 5A◆ 瞬停输入EMS ，端子7属于外部故障信号输入，可用于外接热继电器等开关量的保护。
运行中必须使此端子与端子10接通，断开时停机。
用户可通过设定功能码6的值，设为0时，启用此端子功能，设为1时，可关闭些此端子。
功能码7为1时，必须由面板按复位键，才能起动，功能码7设为0时，自动复位，EMS 端子重新接通后即可起动。
◆ 三线控制方式 端子8（STOP ）端子9（RUN ）端子10（COM ）此方式可用于外接开机、停机按钮。
（参见图4。
2） 功能码9需设为2或3才能选用此方式。
◆ 两线控制方式① 当用户需一个开关控制起动器的起停或通过PC 、PLC 控制时，选用此功能，J 闭合软起动运行、断开停止。
参见图4.3 ② 功能码9需设为2③ 故障时除了用键盘复位，还可通过通断控制开关J 来复位。
④ 延时起动功能在某些场合软起动器需延迟一段时间后起动，可选用此功能（功能码3设为延时值）；当9-10闭合后倒计时间为零时，软起动器开始起动。
◆ 接地端子11当安装板接地后，可就近接于安装板上。
90KW 以上的装置，采用外壳接地，此端子可空置。
◆ 工作电源端子12，13将N （中性线）连于端子13，L （相线）连于端子12（见图4.4）也可用一隔离变压器经主电路降压后获得。
※请检查你的工作电压是否正确图4.1图4.2RUN STOP91312111087654321220V-240VAC 50/60HzCOMRUN STOP EMS DELAY BREAK BY-PASS KM220VACBY-PASS BREAK DELAY EMS STOP RUN COM 220V-240VAC 50/60Hz12345678101112139NL J91312111087654321220V-240VAC 50/60HzCOMRUN STOP EMS DELAY BREAK BY-PASS BY-PASS BREAK DELAY EMS STOP RUN COM220V-240VAC 50/60Hz12345678101112139图4.4图4.34.3.3通讯接口与模拟电流信号输出（参见图4.5.1）◆ 标准485串口用于与上位PC 机通讯，除了控制软起、软停，还可监控运行电流、故障状态等。
