为什么国家电力规程要求做电容电流测试

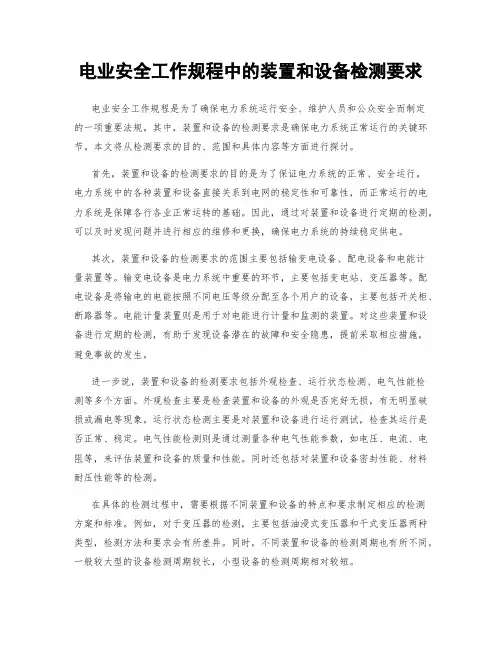

电业安全工作规程中的装置和设备检测要求电业安全工作规程是为了确保电力系统运行安全、维护人员和公众安全而制定的一项重要法规。

其中，装置和设备的检测要求是确保电力系统正常运行的关键环节。

本文将从检测要求的目的、范围和具体内容等方面进行探讨。

首先，装置和设备的检测要求的目的是为了保证电力系统的正常、安全运行。

电力系统中的各种装置和设备直接关系到电网的稳定性和可靠性，而正常运行的电力系统是保障各行各业正常运转的基础。

因此，通过对装置和设备进行定期的检测，可以及时发现问题并进行相应的维修和更换，确保电力系统的持续稳定供电。

其次，装置和设备的检测要求的范围主要包括输变电设备、配电设备和电能计量装置等。

输变电设备是电力系统中重要的环节，主要包括变电站、变压器等。

配电设备是将输电的电能按照不同电压等级分配至各个用户的设备，主要包括开关柜、断路器等。

电能计量装置则是用于对电能进行计量和监测的装置。

对这些装置和设备进行定期的检测，有助于发现设备潜在的故障和安全隐患，提前采取相应措施，避免事故的发生。

进一步说，装置和设备的检测要求包括外观检查、运行状态检测、电气性能检测等多个方面。

外观检查主要是检查装置和设备的外观是否完好无损，有无明显破损或漏电等现象。

运行状态检测主要是对装置和设备进行运行测试，检查其运行是否正常、稳定。

电气性能检测则是通过测量各种电气性能参数，如电压、电流、电阻等，来评估装置和设备的质量和性能。

同时还包括对装置和设备密封性能、材料耐压性能等的检测。

在具体的检测过程中，需要根据不同装置和设备的特点和要求制定相应的检测方案和标准。

例如，对于变压器的检测，主要包括油浸式变压器和干式变压器两种类型，检测方法和要求会有所差异。

同时，不同装置和设备的检测周期也有所不同，一般较大型的设备检测周期较长，小型设备的检测周期相对较短。

此外，对于装置和设备的检测结果需要做好记录和归档，以备后续维护和跟踪。

对于发现的问题和缺陷，需要及时修复和更换，确保装置和设备的正常使用。

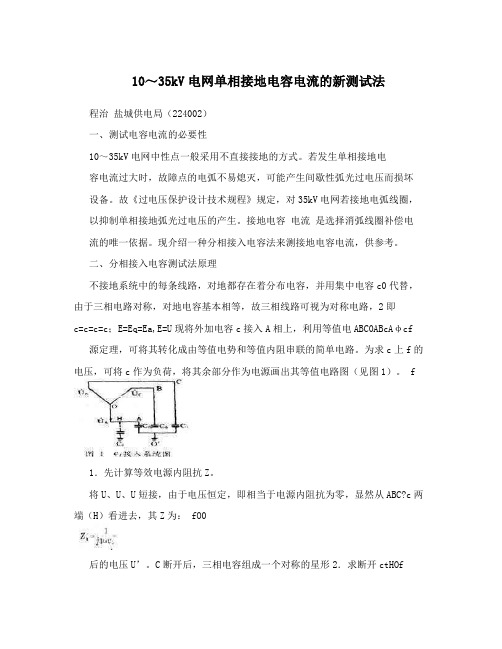

10～35kV电网单相接地电容电流的新测试法程治盐城供电局（224002）一、测试电容电流的必要性10～35kV电网中性点一般采用不直接接地的方式。

若发生单相接地电容电流过大时，故障点的电弧不易熄灭，可能产生间歇性弧光过电压而损坏设备。

故《过电压保护设计技术规程》规定，对35kV电网若接地电弧线圈，以抑制单相接地弧光过电压的产生。

接地电容电流是选择消弧线圈补偿电流的唯一依据。

现介绍一种分相接入电容法来测接地电容电流，供参考。

二、分相接入电容测试法原理不接地系统中的每条线路，对地都存在着分布电容，并用集中电容c0代替，由于三相电路对称，对地电容基本相等，故三相线路可视为对称电路，2即c=c=c=c；E=Eq=Ea,E=U现将外加电容c接入A相上，利用等值电ABC0ABcAφcf 源定理，可将其转化成由等值电势和等值内阻串联的简单电路。

为求c上f的电压，可将c作为负荷，将其余部分作为电源画出其等值电路图（见图1）。

f1．先计算等效电源内阻抗Z。

将U、U、U短接，由于电压恒定，即相当于电源内阻抗为零，显然从ABC?c两端（H）看进去，其Z为： fO0后的电压U’。

C断开后，三相电容组成一个对称的星形2．求断开ctHOf负载，则电容器中性点O’和电源中性点O重合，故开路电压U’=E=U。

HOAφ由于开路电压和内阻均已求出，利用等值电源定理画出其等值电路（见图2）。

3．计算系统电容电流由于外加电容c接入后，流过此电容的电流即可测出，同时由于三相不对f 称，在P开口三角处即可测出中性点位移电压U’的大小。

从图2可看出，此TOO电路相当于c与3c和电源E串联电路，此时流过c的电流为： f0f由于流过c、3c的电流同相，故U’与U’同相见图3： f0OOAO由于知道了3c两端的电压，知道了流过c的电流：故 0f的电容相差U/U’倍，由即系统单相金属接地电流与流过外加电容CfφOO 于U恒定，U’和I数值可测出，因此采用该法可方便地测出接地电容的φOOcf数值。

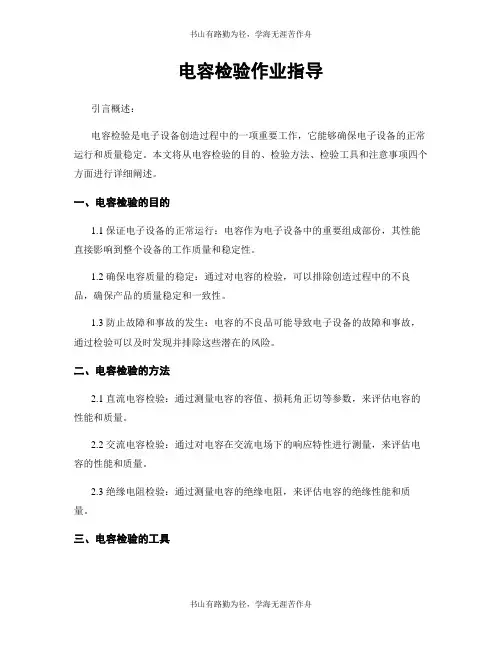

电容检验作业指导引言概述：电容检验是电子设备创造过程中的一项重要工作，它能够确保电子设备的正常运行和质量稳定。

本文将从电容检验的目的、检验方法、检验工具和注意事项四个方面进行详细阐述。

一、电容检验的目的1.1 保证电子设备的正常运行：电容作为电子设备中的重要组成部份，其性能直接影响到整个设备的工作质量和稳定性。

1.2 确保电容质量的稳定：通过对电容的检验，可以排除创造过程中的不良品，确保产品的质量稳定和一致性。

1.3 防止故障和事故的发生：电容的不良品可能导致电子设备的故障和事故，通过检验可以及时发现并排除这些潜在的风险。

二、电容检验的方法2.1 直流电容检验：通过测量电容的容值、损耗角正切等参数，来评估电容的性能和质量。

2.2 交流电容检验：通过对电容在交流电场下的响应特性进行测量，来评估电容的性能和质量。

2.3 绝缘电阻检验：通过测量电容的绝缘电阻，来评估电容的绝缘性能和质量。

三、电容检验的工具3.1 电容测试仪：用于测量电容的容值、损耗角正切等参数，可以根据不同的检验方法选择不同的测试仪器。

3.2 交流电源：用于提供交流电场，使电容在交流电场下工作，以便进行交流电容检验。

3.3 绝缘电阻测试仪：用于测量电容的绝缘电阻，可以评估电容的绝缘性能和质量。

四、电容检验的注意事项4.1 检验环境的准备：确保检验环境的温度、湿度等条件符合要求，避免外界因素对测试结果的影响。

4.2 检验前的准备工作：检查检验工具的状态是否正常，校准测试仪器，确保其准确性和可靠性。

4.3 检验结果的分析和判断：根据检验结果和设备要求，判断电容的合格与否，并及时采取相应的措施。

总结：电容检验是电子设备创造过程中必不可少的一项工作，通过对电容的检验可以保证设备的正常运行和质量稳定。

在进行电容检验时，需要注意检验的目的、方法、工具和注意事项，以确保检验的准确性和可靠性。

惟独通过科学、规范的电容检验，才干提高电子设备的质量和可靠性。

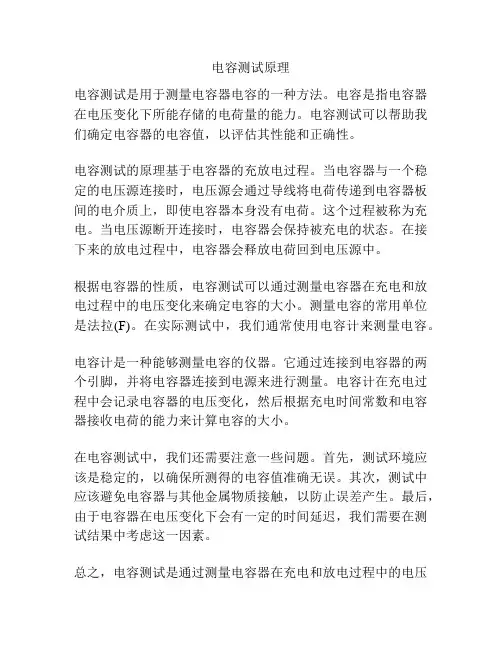

电容测试原理
电容测试是用于测量电容器电容的一种方法。

电容是指电容器在电压变化下所能存储的电荷量的能力。

电容测试可以帮助我们确定电容器的电容值，以评估其性能和正确性。

电容测试的原理基于电容器的充放电过程。

当电容器与一个稳定的电压源连接时，电压源会通过导线将电荷传递到电容器板间的电介质上，即使电容器本身没有电荷。

这个过程被称为充电。

当电压源断开连接时，电容器会保持被充电的状态。

在接下来的放电过程中，电容器会释放电荷回到电压源中。

根据电容器的性质，电容测试可以通过测量电容器在充电和放电过程中的电压变化来确定电容的大小。

测量电容的常用单位是法拉(F)。

在实际测试中，我们通常使用电容计来测量电容。

电容计是一种能够测量电容的仪器。

它通过连接到电容器的两个引脚，并将电容器连接到电源来进行测量。

电容计在充电过程中会记录电容器的电压变化，然后根据充电时间常数和电容器接收电荷的能力来计算电容的大小。

在电容测试中，我们还需要注意一些问题。

首先，测试环境应该是稳定的，以确保所测得的电容值准确无误。

其次，测试中应该避免电容器与其他金属物质接触，以防止误差产生。

最后，由于电容器在电压变化下会有一定的时间延迟，我们需要在测试结果中考虑这一因素。

总之，电容测试是通过测量电容器在充电和放电过程中的电压
变化来确定电容大小的方法。

这种测试可以帮助我们评估电容器的性能，并确保其正确工作。

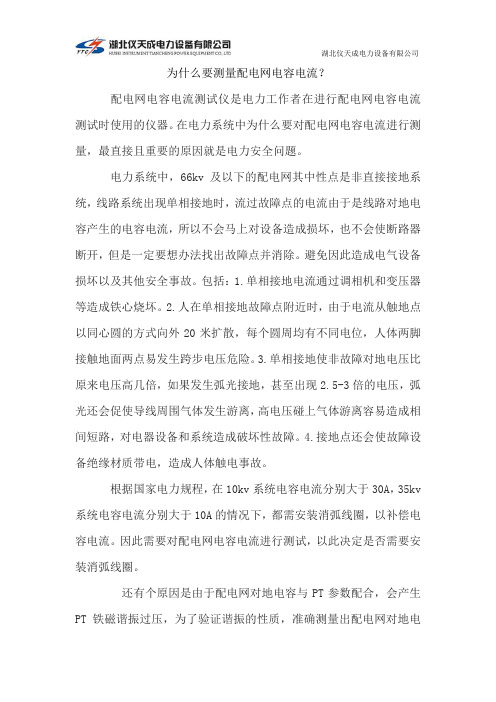

为什么要测量配电网电容电流？配电网电容电流测试仪是电力工作者在进行配电网电容电流测试时使用的仪器。

在电力系统中为什么要对配电网电容电流进行测量，最直接且重要的原因就是电力安全问题。

电力系统中，66kv及以下的配电网其中性点是非直接接地系统，线路系统出现单相接地时，流过故障点的电流由于是线路对地电容产生的电容电流，所以不会马上对设备造成损坏，也不会使断路器断开，但是一定要想办法找出故障点并消除。

避免因此造成电气设备损坏以及其他安全事故。

包括：1.单相接地电流通过调相机和变压器等造成铁心烧坏。

2.人在单相接地故障点附近时，由于电流从触地点以同心圆的方式向外20米扩散，每个圆周均有不同电位，人体两脚接触地面两点易发生跨步电压危险。

3.单相接地使非故障对地电压比原来电压高几倍，如果发生弧光接地，甚至出现2.5-3倍的电压，弧光还会促使导线周围气体发生游离，高电压碰上气体游离容易造成相间短路，对电器设备和系统造成破坏性故障。

4.接地点还会使故障设备绝缘材质带电，造成人体触电事故。

根据国家电力规程，在10kv系统电容电流分别大于30A，35kv 系统电容电流分别大于10A的情况下，都需安装消弧线圈，以补偿电容电流。

因此需要对配电网电容电流进行测试，以此决定是否需要安装消弧线圈。

还有个原因是由于配电网对地电容与PT参数配合，会产生PT铁磁谐振过压，为了验证谐振的性质，准确测量出配电网对地电容值就变得十分必要。

传统配电网电容电流测试方法是开口三角异频信号注入法，此方法要求系统必须平衡，但实际95%的系统都不平衡，因此很快被淘汰，取而代之的是配电网电容电流测试仪。

该仪器无需和一次侧打交道，因而不存在试验的危险性，不仅如此，它的操作接线都简单，测试速度快，测量数据准确，大大提高了电力工作者的工作效率，是电力工作者的得力助手！。

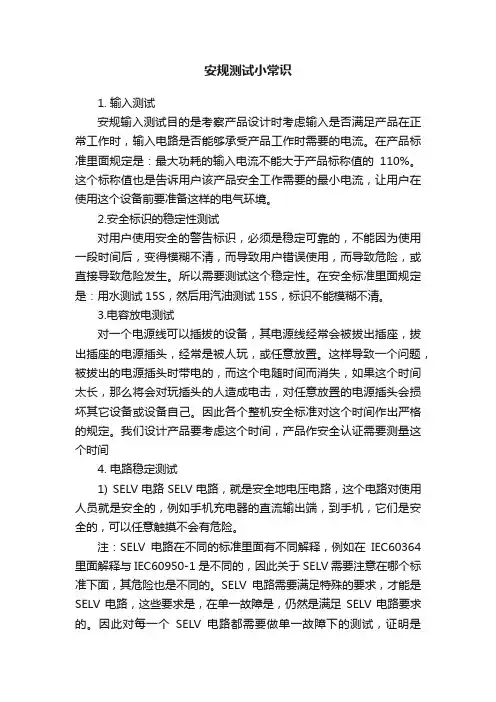

安规测试小常识1. 输入测试安规输入测试目的是考察产品设计时考虑输入是否满足产品在正常工作时，输入电路是否能够承受产品工作时需要的电流。

在产品标准里面规定是：最大功耗的输入电流不能大于产品标称值的110%。

这个标称值也是告诉用户该产品安全工作需要的最小电流，让用户在使用这个设备前要准备这样的电气环境。

2.安全标识的稳定性测试对用户使用安全的警告标识，必须是稳定可靠的，不能因为使用一段时间后，变得模糊不清，而导致用户错误使用，而导致危险，或直接导致危险发生。

所以需要测试这个稳定性。

在安全标准里面规定是：用水测试15S，然后用汽油测试15S，标识不能模糊不清。

3.电容放电测试对一个电源线可以插拔的设备，其电源线经常会被拔出插座，拔出插座的电源插头，经常是被人玩，或任意放置。

这样导致一个问题，被拔出的电源插头时带电的，而这个电随时间而消失，如果这个时间太长，那么将会对玩插头的人造成电击，对任意放置的电源插头会损坏其它设备或设备自己。

因此各个整机安全标准对这个时间作出严格的规定。

我们设计产品要考虑这个时间，产品作安全认证需要测量这个时间4. 电路稳定测试1) SELV电路SELV电路，就是安全地电压电路，这个电路对使用人员就是安全的，例如手机充电器的直流输出端，到手机，它们是安全的，可以任意触摸不会有危险。

注：SELV电路在不同的标准里面有不同解释，例如在IEC60364里面解释与IEC60950-1是不同的，因此关于SELV需要注意在哪个标准下面，其危险也是不同的。

SELV电路需要满足特殊的要求，才能是SELV电路，这些要求是，在单一故障是，仍然是满足SELV电路要求的。

因此对每一个SELV电路都需要做单一故障下的测试，证明是SELV电路是稳定的。

测试时是将单一故障逐一引入，监视SELV电路。

2) 限功率源电路由于限功率源电路输出的功率很小，在已经知道的经验中，它们不会导致着火危险，因此在安全标准中，对这类电路的外壳作了专门降低要求规定，它们阻燃等级是UL94V-2。

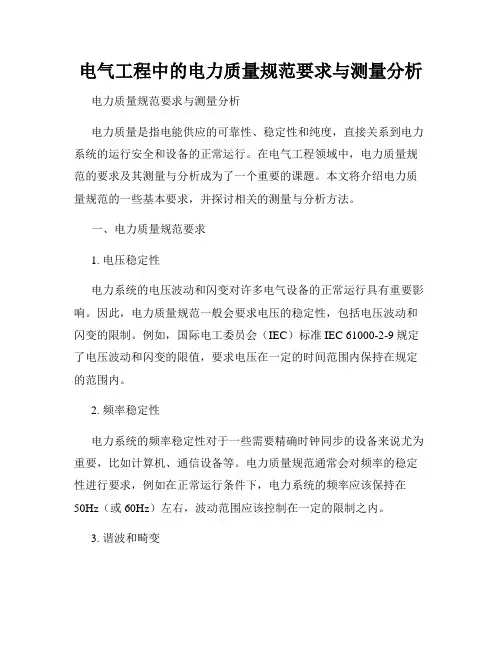

电气工程中的电力质量规范要求与测量分析电力质量规范要求与测量分析电力质量是指电能供应的可靠性、稳定性和纯度，直接关系到电力系统的运行安全和设备的正常运行。

在电气工程领域中，电力质量规范的要求及其测量与分析成为了一个重要的课题。

本文将介绍电力质量规范的一些基本要求，并探讨相关的测量与分析方法。

一、电力质量规范要求1. 电压稳定性电力系统的电压波动和闪变对许多电气设备的正常运行具有重要影响。

因此，电力质量规范一般会要求电压的稳定性，包括电压波动和闪变的限制。

例如，国际电工委员会（IEC）标准IEC 61000-2-9规定了电压波动和闪变的限值，要求电压在一定的时间范围内保持在规定的范围内。

2. 频率稳定性电力系统的频率稳定性对于一些需要精确时钟同步的设备来说尤为重要，比如计算机、通信设备等。

电力质量规范通常会对频率的稳定性进行要求，例如在正常运行条件下，电力系统的频率应该保持在50Hz（或60Hz）左右，波动范围应该控制在一定的限制之内。

3. 谐波和畸变电力系统中存在着各种电压和电流的谐波成分，这些谐波会导致设备的额定电流增加、温度升高和性能下降。

为了保证设备的正常运行，电力质量规范通常会对谐波进行限制。

另外，电气设备也会对电压的畸变敏感，因此电力质量规范也会要求电压的畸变程度。

二、电力质量测量与分析方法1. 电能质量监测仪电能质量监测仪是一种可以实时监测和记录电气参数的设备，包括电压、电流、频率、功率因数等。

通过使用电能质量监测仪，可以对电能质量进行全面的评估和分析，帮助找出电能质量存在的问题。

2. 谐波测量仪谐波测量仪是一种专门用于测量电力谐波的仪器。

它可以测量电压和电流中各次谐波分量的幅值和相位，从而提供有关谐波分布和谐波畸变的信息。

谐波测量仪对于评估电气设备的谐波容忍度和制定相应的措施具有重要意义。

3. 波形分析仪波形分析仪是一种可以对电压和电流波形进行实时监测、记录和分析的设备。

通过波形分析仪，可以获取波形的各种特征参数，比如上升时间、下降时间、峰值等。

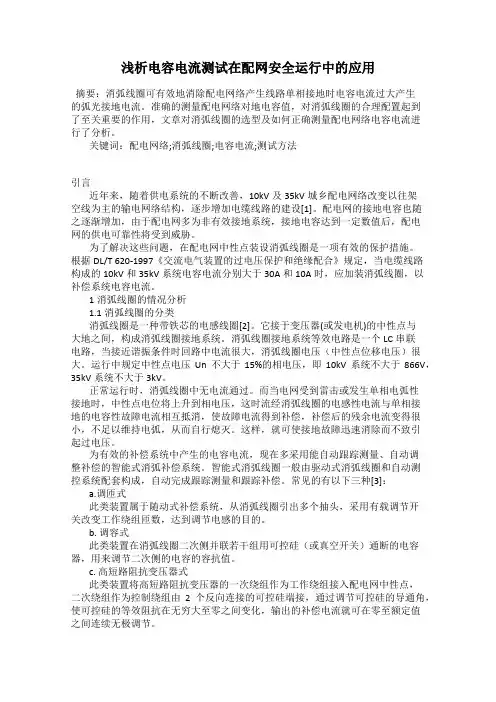

浅析电容电流测试在配网安全运行中的应用摘要：消弧线圈可有效地消除配电网络产生线路单相接地时电容电流过大产生的弧光接地电流。

准确的测量配电网络对地电容值，对消弧线圈的合理配置起到了至关重要的作用，文章对消弧线圈的选型及如何正确测量配电网络电容电流进行了分析。

关键词：配电网络;消弧线圈;电容电流;测试方法引言近年来，随着供电系统的不断改善，10kV及35kV城乡配电网络改变以往架空线为主的输电网络结构，逐步增加电缆线路的建设[1]。

配电网的接地电容也随之逐渐增加，由于配电网多为非有效接地系统，接地电容达到一定数值后，配电网的供电可靠性将受到威胁。

为了解决这些问题，在配电网中性点装设消弧线圈是一项有效的保护措施。

根据DL/T 620-1997《交流电气装置的过电压保护和绝缘配合》规定，当电缆线路构成的10kV和35kV系统电容电流分别大于30A和10A时，应加装消弧线圈，以补偿系统电容电流。

1消弧线圈的情况分析1.1消弧线圈的分类消弧线圈是一种带铁芯的电感线圈[2]。

它接于变压器(或发电机)的中性点与大地之间，构成消弧线圈接地系统。

消弧线圈接地系统等效电路是一个LC串联电路，当接近谐振条件时回路中电流很大，消弧线圈电压（中性点位移电压）很大。

运行中规定中性点电压Un不大于15%的相电压，即10kV系统不大于866V，35kV系统不大于3kV。

正常运行时，消弧线圈中无电流通过。

而当电网受到雷击或发生单相电弧性接地时，中性点电位将上升到相电压，这时流经消弧线圈的电感性电流与单相接地的电容性故障电流相互抵消，使故障电流得到补偿，补偿后的残余电流变得很小，不足以维持电弧，从而自行熄灭。

这样，就可使接地故障迅速消除而不致引起过电压。

为有效的补偿系统中产生的电容电流，现在多采用能自动跟踪测量、自动调整补偿的智能式消弧补偿系统。

智能式消弧线圈一般由驱动式消弧线圈和自动测控系统配套构成，自动完成跟踪测量和跟踪补偿。

常见的有以下三种[3]：a.调匝式此类装置属于随动式补偿系统，从消弧线圈引出多个抽头，采用有载调节开关改变工作绕组匝数，达到调节电感的目的。

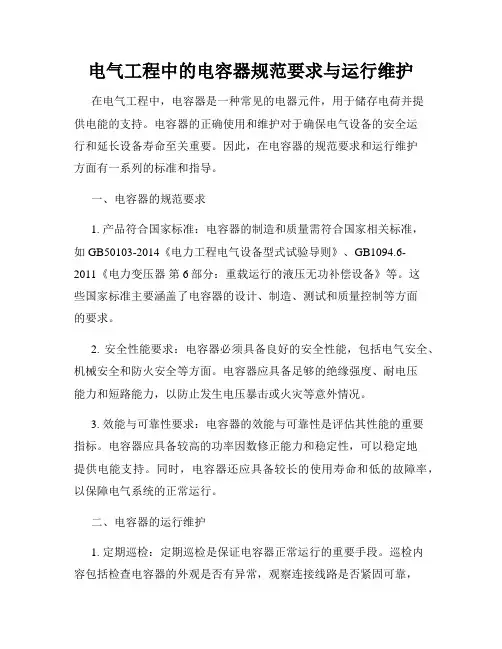

电气工程中的电容器规范要求与运行维护在电气工程中，电容器是一种常见的电器元件，用于储存电荷并提供电能的支持。

电容器的正确使用和维护对于确保电气设备的安全运行和延长设备寿命至关重要。

因此，在电容器的规范要求和运行维护方面有一系列的标准和指导。

一、电容器的规范要求1. 产品符合国家标准：电容器的制造和质量需符合国家相关标准，如GB50103-2014《电力工程电气设备型式试验导则》、GB1094.6-2011《电力变压器第6部分：重载运行的液压无功补偿设备》等。

这些国家标准主要涵盖了电容器的设计、制造、测试和质量控制等方面的要求。

2. 安全性能要求：电容器必须具备良好的安全性能，包括电气安全、机械安全和防火安全等方面。

电容器应具备足够的绝缘强度、耐电压能力和短路能力，以防止发生电压暴击或火灾等意外情况。

3. 效能与可靠性要求：电容器的效能与可靠性是评估其性能的重要指标。

电容器应具备较高的功率因数修正能力和稳定性，可以稳定地提供电能支持。

同时，电容器还应具备较长的使用寿命和低的故障率，以保障电气系统的正常运行。

二、电容器的运行维护1. 定期巡检：定期巡检是保证电容器正常运行的重要手段。

巡检内容包括检查电容器的外观是否有异常，观察连接线路是否紧固可靠，检查电容器的温度是否正常，同时还要进行电气参数的测量和记录，如电容量、间隙电压、损耗因数等。

2. 清洁与绝缘处理：为了确保电容器的绝缘性能和散热性能，应定期清洁电容器表面，去除灰尘和污物。

清洁后，还需进行绝缘处理，如涂抹绝缘漆或安装绝缘垫片等，以提高绝缘强度和防止电容器受潮。

3. 安全防护：为了确保电容器的安全运行，应设置适当的安全防护措施。

例如，对于较大容量的电容器，应配置过电压保护器、过电流保护器、漏电保护器等装置，以防止过电压、过电流和漏电等异常情况的发生。

4. 异常处理与替换：如果巡检中发现电容器存在异常情况，如电容器表面存在破损、漏油等问题，或电气性能指标超过规定范围，则需要及时采取措施进行处理或替换。
