电容电流测量

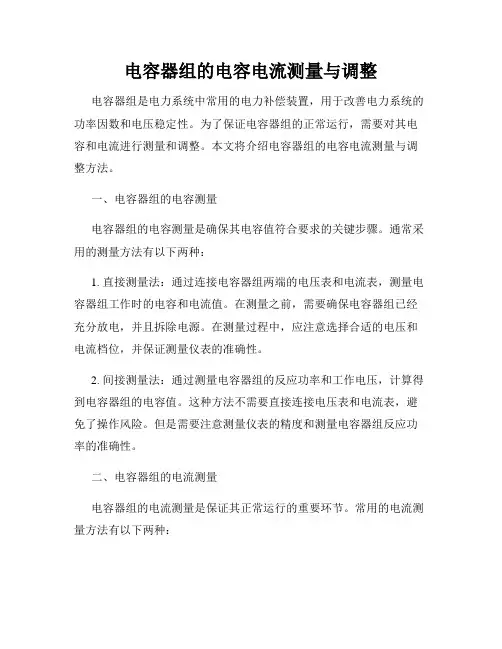

电容器组的电容电流测量与调整电容器组是电力系统中常用的电力补偿装置，用于改善电力系统的功率因数和电压稳定性。

为了保证电容器组的正常运行，需要对其电容和电流进行测量和调整。

本文将介绍电容器组的电容电流测量与调整方法。

一、电容器组的电容测量电容器组的电容测量是确保其电容值符合要求的关键步骤。

通常采用的测量方法有以下两种：1. 直接测量法：通过连接电容器组两端的电压表和电流表，测量电容器组工作时的电容和电流值。

在测量之前，需要确保电容器组已经充分放电，并且拆除电源。

在测量过程中，应注意选择合适的电压和电流档位，并保证测量仪表的准确性。

2. 间接测量法：通过测量电容器组的反应功率和工作电压，计算得到电容器组的电容值。

这种方法不需要直接连接电压表和电流表，避免了操作风险。

但是需要注意测量仪表的精度和测量电容器组反应功率的准确性。

二、电容器组的电流测量电容器组的电流测量是保证其正常运行的重要环节。

常用的电流测量方法有以下两种：1. 直接测量法：通过连接电流表，直接测量电容器组的电流值。

在测量之前，需要确保电容器组已经充分放电，并且拆除电源。

在选择电流表时，应注意选择合适的量程，以确保测量结果准确。

2. 间接测量法：通过测量电容器组工作时的功率因数、反应功率和工作电压，计算得到电容器组的电流值。

这种方法无需直接接线测量电流，减少了操作风险。

但是需要注意测量仪表的精度和功率因数的准确性。

三、电容器组的电容电流调整电容器组的电容电流调整是确保其正常运行的关键工作。

根据电容器组的实际情况和需求，可以采用以下几种调整方法：1. 增加或减少电容量：根据电容器组的需求，可以通过增加或减少电容器的数量来调整电容量。

增加电容器可以提高功率因数和电压稳定性，减少电容器则可以降低功率因数和电压稳定性。

在调整电容量时，需要确保电容器的质量和参数合格。

2. 调整电压档位：电容器组通常具有多个电压档位，可以根据实际情况选择合适的档位。

测量电容电感的方法测量电容和电感是电路测试和电子工程中常见的任务。

下面将介绍几种测量电容和电感的方法。

一、测量电容的方法：1. 直流法：使用直流电源和电压表测量电容。

连接直流电源正极至电容一极，再将电容的另一极接地，最后使用电压表测量电容两极间的电压。

然后根据充电公式Q = C ×V，其中Q 为电荷量，C 为电容，V 为电压，可以计算出电容的数值。

2. 交流法：使用交流电源和示波器来测量电容。

将交流电源接入电容，然后将示波器连接到电容上。

通过测量电容上的电压和电流的相位差，可以计算出电容的数值。

一种常见的交流法是使用RC串联电路，通过测量电压和电流之间的相位差来计算电容。

3. 桥路法：使用电容桥来测量电容。

电容桥是一种能够测量电容的电路，它的原理是通过调节电容的两个分支上的电阻来平衡电桥电路，使得电桥两侧电压为零。

然后通过调节电容的代表值来测量所需电容的数值。

电容桥可以是无源电容桥或有源电容桥。

二、测量电感的方法：1. 直流法：使用直流电源和电流表测量电感。

将直流电源连接到电感线圈，然后将电流表连接到电感两端，通过测量电流和电压之间的比值，可以计算出电感的数值。

根据直流电感计算公式L = ΔΦ/ ΔI，其中L 为电感，ΔΦ为磁通量的变化量，ΔI 为电流的变化量。

2. 交流法：使用交流电源和示波器来测量电感。

将交流电源接入电感线圈，然后将示波器连接到电感上。

通过测量电感上的电压和电流的相位差，可以计算出电感的数值。

一种常见的交流法是使用RL串联电路，通过测量电压和电流之间的相位差来计算电感。

3. 桥路法：使用电感桥来测量电感。

电感桥是一种能够测量电感的电路，它的原理类似于电容桥。

通过调节电感的两个分支上的电阻来平衡电桥电路，使得电桥两侧电压为零。

然后通过调节电感的代表值来测量所需电感的数值。

电感桥可以是无源电感桥或有源电感桥。

总结：测量电容和电感的方法主要有直流法、交流法和桥路法。

直流法是通过测量电容或电感上电流和电压之间的关系来计算其数值。

电容器的电容大小测量方法
电容器的电容大小可以通过以下几种方法进行测量：
1. 恒流充电法：利用一个已知电流恒定地充电电路，测量电容充电的时间。

根据公式C=Q/V，其中Q为电容器所储存的电量，V为电容器两端的电压，当电流为常数时，可以认为Q/dt=I，其中dt为时间，通过测量电容器充电的时间dt和所施加的充电电流I，可以计算出电容器的电容大小C。

2. 交流电桥法：利用交流电桥测量电容器的阻抗，从而间接测量电容器的电容值。

具体方法是将待测的电容器与已知电容相连，将电容器所在的分支与其他两个分支连接成一个电桥，根据电桥平衡条件得到电容器的电容大小。

3. 可变电容比较法：利用已知电容与待测电容连接成一个振荡电路，通过调节已知电容的大小，使得振荡频率等于某个固定值，即可根据电容大小的比例关系计算出待测电容的电容值。

4. 电压-时间法：利用一个恒定电流的电流源，将其与待测电容器串联，进行放电，通过测量电容器两端的电压随时间的变化关系，即电压随时间的衰减曲线，通过分析曲线的坡度和幅度，可以计算出电容器的电容大小。

需要注意的是，在测量电容大小时需注意保证待测电容器处于放电状态，并且测量环境要尽量避免电容器的受外界环境电场的影响。

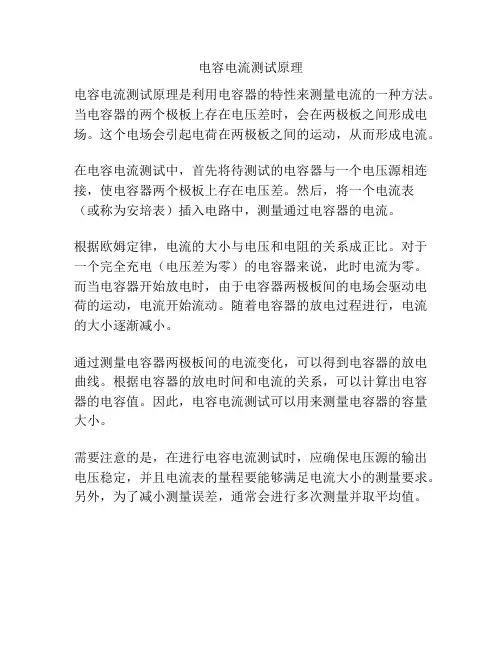

电容电流测试原理
电容电流测试原理是利用电容器的特性来测量电流的一种方法。

当电容器的两个极板上存在电压差时，会在两极板之间形成电场。

这个电场会引起电荷在两极板之间的运动，从而形成电流。

在电容电流测试中，首先将待测试的电容器与一个电压源相连接，使电容器两个极板上存在电压差。

然后，将一个电流表（或称为安培表）插入电路中，测量通过电容器的电流。

根据欧姆定律，电流的大小与电压和电阻的关系成正比。

对于一个完全充电（电压差为零）的电容器来说，此时电流为零。

而当电容器开始放电时，由于电容器两极板间的电场会驱动电荷的运动，电流开始流动。

随着电容器的放电过程进行，电流的大小逐渐减小。

通过测量电容器两极板间的电流变化，可以得到电容器的放电曲线。

根据电容器的放电时间和电流的关系，可以计算出电容器的电容值。

因此，电容电流测试可以用来测量电容器的容量大小。

需要注意的是，在进行电容电流测试时，应确保电压源的输出电压稳定，并且电流表的量程要能够满足电流大小的测量要求。

另外，为了减小测量误差，通常会进行多次测量并取平均值。

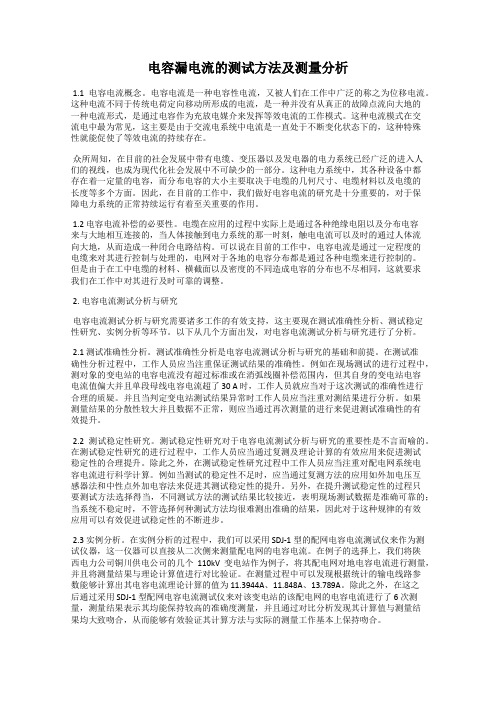

电容漏电流的测试方法及测量分析1.1 电容电流概念。

电容电流是一种电容性电流，又被人们在工作中广泛的称之为位移电流。

这种电流不同于传统电荷定向移动所形成的电流，是一种并没有从真正的故障点流向大地的一种电流形式，是通过电容作为充放电媒介来发挥等效电流的工作模式。

这种电流模式在交流电中最为常见，这主要是由于交流电系统中电流是一直处于不断变化状态下的，这种特殊性就能促使了等效电流的持续存在。

众所周知，在目前的社会发展中带有电缆、变压器以及发电器的电力系统已经广泛的进入人们的视线，也成为现代化社会发展中不可缺少的一部分。

这种电力系统中，其各种设备中都存在着一定量的电容，而分布电容的大小主要取决于电缆的几何尺寸、电缆材料以及电缆的长度等多个方面。

因此，在目前的工作中，我们做好电容电流的研究是十分重要的，对于保障电力系统的正常持续运行有着至关重要的作用。

1.2 电容电流补偿的必要性。

电缆在应用的过程中实际上是通过各种绝缘电阻以及分布电容来与大地相互连接的，当人体接触到电力系统的那一时刻，触电电流可以及时的通过人体流向大地，从而造成一种闭合电路结构。

可以说在目前的工作中，电容电流是通过一定程度的电缆来对其进行控制与处理的，电网对于各地的电容分布都是通过各种电缆来进行控制的。

但是由于在工中电缆的材料、横截面以及密度的不同造成电容的分布也不尽相同，这就要求我们在工作中对其进行及时可靠的调整。

2. 电容电流测试分析与研究电容电流测试分析与研究需要诸多工作的有效支持，这主要现在测试准确性分析、测试稳定性研究、实例分析等环节。

以下从几个方面出发，对电容电流测试分析与研究进行了分析。

2.1 测试准确性分析。

测试准确性分析是电容电流测试分析与研究的基础和前提。

在测试准确性分析过程中，工作人员应当注重保证测试结果的准确性。

例如在现场测试的进行过程中，测对象的变电站的电容电流没有超过标准或在消弧线圈补偿范围内，但其自身的变电站电容电流值偏大并且单段母线电容电流超了 30 A 时，工作人员就应当对于这次测试的准确性进行合理的质疑。

配电网电容电流测量方法系统电容电流是指系统在没有补偿的情况下，发生单相接地时通过故障点的无功电流。

测量方法很多，这里介绍几种常用的方法。

一、单相金属接地法单相金属接地又分为投入消弧线圈补偿接地和不投入消弧线圈两种。

1、不投入消弧线圈不投入消弧线圈（即中性点不接地）的单相金属接地测量，其接线如图13-10所示，图中，QF为接地断路器；TV为测量用电压互感器；TA1、TA2为保护和测量用电流互感器；W为低功率因数功率表，用以测量接地回路的有功损耗；TA1的1、2端子接QF的过流保护。

电流、电压向量图如图13-11所示。

图13-10 不投入消弧线圈的单相金属接地测量原理图图13-11 不投入消弧线圈的单相接地的电流、电压向量图试验是在系统单相接地下进行的，当系统一相接地时，其余两相对地电压升为线电压。

因此，在测量前应消除绝缘缺陷，以免在电压升高时非接地相对地击穿，形成两相接地短路事故。

为使接地断路器能可靠切除接地电容电流，须将三相触头串联使用，且应有保护。

若测量过程中发生两相接地短路，要求QF能迅速切断故障，其保护瞬时动作电流应整定为IC的4~5倍。

合上接地断路器QF，迅速读取图中所示各表计的指示数值后，接地开关应立即跳闸。

所用表计均不得低于0.5级。

测量功率，应用低功率因数功率表。

由于三相对地电容不等，一相单相接地难以测得正确的阻尼率，需三相轮流接地测量，取三次测量结果的算术平均值。

测量结果的计算：上三式中I cp——接地电流的有功分量（安）；I cp——接地电流的无功分量（安）；I c——系统总接地电流（安）；P——接地回路的有功损耗（瓦）；U□——中性点不对称电压（伏）；d%——系统的阻尼率。

若测量时的电压和频率不是额定值，则需将测得的电流折算到额定电压和额定频率下的数值，即式中I ce——电压和频率为额定值时的系统接地电容电流（安）；f e——额定频率（赫兹）；U e——额定电压（伏）；U av——三相电压（线电压）的平均值（伏）。

为什么要测量配电网电容电流？配电网电容电流测试仪是电力工作者在进行配电网电容电流测试时使用的仪器。

在电力系统中为什么要对配电网电容电流进行测量，最直接且重要的原因就是电力安全问题。

电力系统中，66kv及以下的配电网其中性点是非直接接地系统，线路系统出现单相接地时，流过故障点的电流由于是线路对地电容产生的电容电流，所以不会马上对设备造成损坏，也不会使断路器断开，但是一定要想办法找出故障点并消除。

避免因此造成电气设备损坏以及其他安全事故。

包括：1.单相接地电流通过调相机和变压器等造成铁心烧坏。

2.人在单相接地故障点附近时，由于电流从触地点以同心圆的方式向外20米扩散，每个圆周均有不同电位，人体两脚接触地面两点易发生跨步电压危险。

3.单相接地使非故障对地电压比原来电压高几倍，如果发生弧光接地，甚至出现2.5-3倍的电压，弧光还会促使导线周围气体发生游离，高电压碰上气体游离容易造成相间短路，对电器设备和系统造成破坏性故障。

4.接地点还会使故障设备绝缘材质带电，造成人体触电事故。

根据国家电力规程，在10kv系统电容电流分别大于30A，35kv 系统电容电流分别大于10A的情况下，都需安装消弧线圈，以补偿电容电流。

因此需要对配电网电容电流进行测试，以此决定是否需要安装消弧线圈。

还有个原因是由于配电网对地电容与PT参数配合，会产生PT铁磁谐振过压，为了验证谐振的性质，准确测量出配电网对地电容值就变得十分必要。

传统配电网电容电流测试方法是开口三角异频信号注入法，此方法要求系统必须平衡，但实际95%的系统都不平衡，因此很快被淘汰，取而代之的是配电网电容电流测试仪。

该仪器无需和一次侧打交道，因而不存在试验的危险性，不仅如此，它的操作接线都简单，测试速度快，测量数据准确，大大提高了电力工作者的工作效率，是电力工作者的得力助手！。

10-35KV中性点非直接接地系统分相接地电容测试摘要：本文介绍了用外接电容方法测量中性点不直接接地系统每相对地电容的方法，计算公式的推导，以及在10KV系统中实际应用情况及注意事项。

一、项目简介随着城市建设及城市电网改造，城市变电所大量采用了电力电缆送电线路，造成部分变电所10KV系统电容电流很大（如我局长江路变电所），弧光接地过电压时有出现，严重影响了系统和人身安全和对用户的可靠供电。

在35KV或10KV电压等级电力系统中，由于系统中性点非直接接地，当发生单相接地故障时，非故障相电压要升高，接地点流过的电流为非故障相线路对地的电容电流，当该电流比较大时，达到或超过一定值时（对电缆线路为30安），接地点产生弧光过电压，可达正常运行电压的3.5倍甚至更高，从而导致整个系统的绝缘薄弱环节击穿、设备损坏、开关跳闸，并中断对用户的停电，对人身及设备安全运行带来极大危害。

弧光接地过电压的防治，一般是根据单相接地电容电流的大小，在系统中性点安装消弧线圈，用消弧线圈的电流来补偿单相接地电容电流，从而消除弧光接地过电压，消弧线圈的输出电流大小根据单相接地电容电流的大小来确定，所以必须要知道系统单相接地时的电容电流大小，否则消弧线圈的输出档位电流随便整定，不但限制不了弧光接地过电压，甚至有可能导致谐振过电压。

同时，实际10KV系统线路的每相对地电容是一个沿着单位长度导线均匀分布的，属分布参数元件，不是一个集中参数元件，既看不见，也摸不着，按导线的型号等根据电力系统相关的计算公式，计算出的结果与实际相差很大（因为没有计及配电装置、相关配电设备、配电线路的长度难以精确统计等影响），甚至相差好几倍。

而根据传统的“人工单相接地法”虽然可以准确测量，但是危险性很大，容易产生弧光接地过电压，对设备及人身安全影响很大。

各种标准、规程也没有介绍其它的测试方法。

根据查阅大量的现场设备资料，以及电力系统计算，发现并用公式推导出 “偏置电容法”测量法，并经省主管技术部门查询，得到认可。

系统电容电流测试方法及试验设备选取系统电容电流测试的必要性及其估算，常见测试方法及试验设备的选取。

标签：系统电容电流；测试方法及试验设备选取。

系统电容电流是指正在运行中的中性点不接地系统在没有补偿的情况下，发生单相接地时，流过接地点的无功电流。

一、系统电容电流测试的必要性伴随着电网的快速发展，系统电容电流逐年增大。

电容电流值过大时，在发生单相接地故障的瞬间很可能形成接地电弧，而接地电弧不易熄灭，在风力、电动力、热气流等的作用下会拉长，有可能进一步导致相间短路引起线路跳闸事故；接地电弧还可能产生间歇性弧光过电压，使电磁式电压互感器铁芯过饱和引起谐振过电压等，造成熔丝熔断、避雷器、電压互感器损坏。

3～10kV电网，架空线路单相接地故障电流大于10A、电缆线路单相接地故障电流大于30A；35～66kV 电网单相接地故障电流大于10A，则需考虑补偿。

二、系统电容电流的估算A、架空线路B、电缆线路三、系统电容电流测试方法及试验仪器的比对选取系统电容电流测量方法可分为：直接法：单相金属直接接地法；间接法：中性点外加电容法、调谐法、相对地外加电容法、变频注入法等本文选取3种日常常用试验方法进行讨论：单相金属直接接地法、相对地外加电容法及变频注入法。

3.1、单相金属直接接地法：系统最大运行方式下，线路单相直接接地，试验接线如图一所示。

此方法最有效、最直接、最准确，但试验过程也最具故障隐患，很可能引起绝缘薄弱点击穿，并且经常由于场地限制试验人员距离接地点偏近。

3.2、相对地外加电容法：在系统的某一相对地接入一个适当容量的电容器，根据相电压变化计算出电容电流。

对于10kV系统，当母线电压互感器开口三角电压≦1V时，取（2.6～5）%C值；当母线电压互感器开口三角电压>1V时，取（5～8）%C值。

试验接线如图二所示。

根据测试值计算系统电容电流：试验前要根据系统估算外接电容器值大小，同时对外接电容器及高压试验引线的耐压绝缘仔细检测，并与地保持足够的安全距离。
