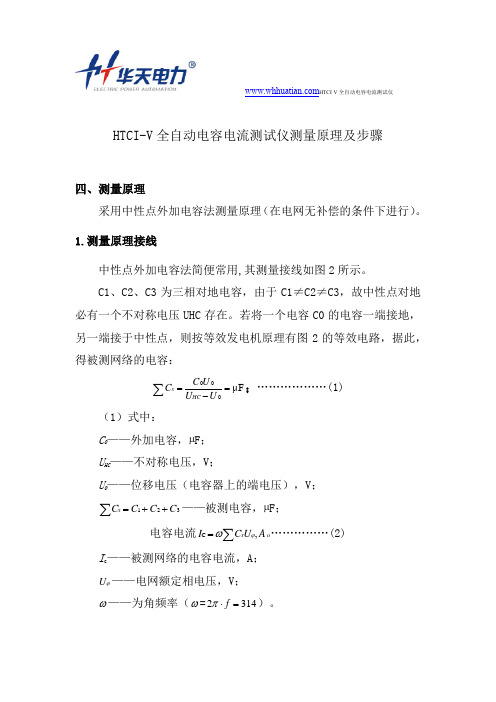

HTCI-V全自动电容电流测试仪测量原理及步骤
HTCI-V 全自动电容电流测试仪HTCI-V 全自动电容电流测试仪测量原理及步骤四、测量原理采用中性点外加电容法测量原理（在电网无补偿的条件下进行）。
1.测量原理接线中性点外加电容法简便常用,其测量接线如图2所示。
C1、C2、C3为三相对地电容，由于C1≠C2≠C3，故中性点对地必有一个不对称电压UHC 存在。
若将一个电容C0的电容一端接地，另一端接于中性点，则按等效发电机原理有图2的等效电路，据此，得被测网络的电容：μF 000=-=∑U U U C C HC x ；………………(1) （1）式中： C 0——外加电容，µF；U HC ——不对称电压，V ；U 0——位移电压（电容器上的端电压），V ；∑++=321C C C C x ——被测电容，µF；电容电流 ∑=A U C I x ,C ϕω (2)I c ——被测网络的电容电流，A ；ϕU ——电网额定相电压，V ；ω——为角频率（ω=3142=⋅f π）。
HTCI-V全自动电容电流测试仪图2中性点外加电容法测量接线图图3 中性点接CO后的等效电路图2.测量步骤不对称电压(中性点电压)U HC测量，用仪器附件箱中的分压器测量，具体操作步骤如下：1）先将分压器测试线的红色插棒插入测试端，黑色插棒及接地线插入接地端，测试线的另一端接万用表。
2）确定接线无误后，将此测量装置的尖端触碰系统中性点，万用表的读数乘以100就是中性点的实际电压，此装置的最高耐压为22KV。
3）测量完并确认中性点电压低于300V的情况下，将测试线的红、黑插棒及接地线拔掉，并将专用高压电缆线一端插入本装置的“高压电缆端”，另一端插入仪器面板的“中性点”插孔。
五、测量准备测量配网电容电流前,必须检查消弧线圈是否全部退出运行。
只有消弧线圈全部退出运行，才可以运用HTCI-V全自动电容电流测试仪进行准确测量电容电流。
六、从中性点测量电容电流1. 测量接线在图6中，Tr为变压器35KV侧绕组，或是10KV系统的接地变；O为变压器中性点；Ca、Cb、Cc分别为三相对地电容。
全自动电容电流测试仪PT接线方式及PT的变比
全自动电容电流测试仪PT接线方式及PT的变比配电网中PT接线方式及PT的变比配电网中的PT接线方式和PT的变比会对测试仪的测量结果产生很大的影响，如果PT 的接线方式和变比选择不正确，测量结果将不是系统的真实电容电流值，而是真实值乘以两变比之商的平方倍。
因此为了测得正确的数据，在测试前必须对配电网中PT的接线方式及PT变比有一个清晰的了解。
目前，我国配电网的PT接线方式有以下几种：1. 3PT接线方式这种接线方式分“N接地”、“B相接地”两种，分别如图4和图5所示。
对于这两种方式，均从N-L两端注入测试信号。
根据所用PT的不同，组成开口三角的二次绕组第（1）种是100/3（V）时变比设置为第（2）种是100（V）时变比设置为第（3）种是（V ）时变比设置为其中UL的配电网系统的线电压，如6kV、10kV或35kV。
图4 N接地方式图 5 B相接地方式图4、图5所示的系统运行方式是从开口三角测量系统容流时所必须的运行方式，而对于一般的配网系统，并不都是处于这样的运行方式下，例如在系统中还接在消弧线圈、PT高压侧中性点接有高阻消谐器、PT开口三角接有二次消谐装置等。
