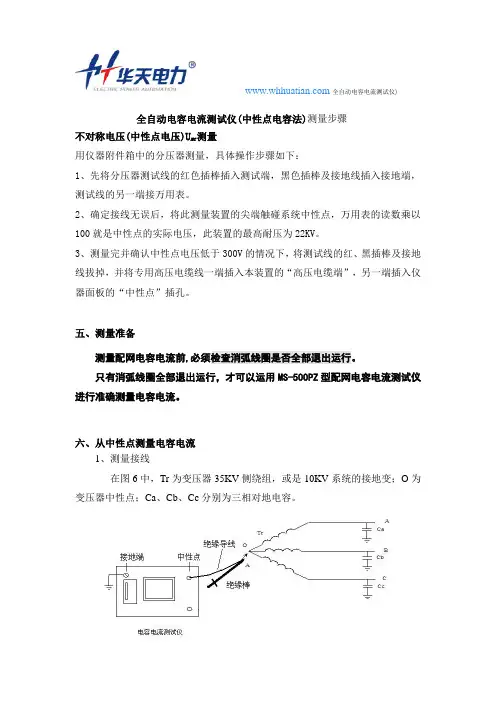

全自动电容电流测试仪使用方法全自动电容电流测试仪使用方法1. 首先将仪器可靠接地。
2. 按图12接线，将测试仪的电流输出端与PT开口三角端连接，对于4PT接线方式的系统，则将仪器的电流输出端与图4或图5中所示的N-L端相连即可。
图12 测量接线图3. 接通电源后，面板上绿色发光二极管点亮，仪器进入图13 开机界面。
图15 设置PT变比界面2旋转鼠标，将光标移至设置位置，再按确认键进入图14、图15设置菜单。
根据菜单选项，按确定选取正确的PT变比。
◆保存设置变比值◆开始测量开始测量前，将测量输入开关拨向通，旋转鼠标选中测量，在光标处于图2主画面测量位置时，按确认键，，仪器开始进入自动测量状态，屏幕显示图16测量扫频自动扫频测量，请等待45秒···。
此过程持续约45秒左右。
测量完成后，仪器会将测试结果显示在屏幕中间，如图17 测量结果显示。
图16 测量扫频过程图17 测量结果显示旋转鼠标后会在屏幕下方显示下图：图18 存入测量数据 选择测试，进入抗干扰测量状态。
选择存入，进入存储测量数据状态。
选择打印，仪器自动打印本次测量结果；选中退出，进入下一画面，此画面为储存画面：图19 存入数据图20 清除数据记录退出选中退出，进入清除测试记录。
加1 选中加1，将本次测量结果存入第2组，本仪器共能储存256组记录。
减1 选中减1，将本次测量。
结果存入第255组。
确认按确认后将数据存入第1组。
进入主画面，旋转鼠标选中查询，按确认键进入查询菜单。
图21 查询测量记录退出选中退出，仪器反回主画面。
加1 选中加1，将查询第2组记录。
减1 选中减1，将查询第255组记录，本仪器共能存储256组记录确认选中确认，将查询第1组记录。
电子电容测量仪使用说明书1. 产品概述电子电容测量仪是一种专业的测试仪器，用于测量电路中的电容值。
通过该仪器，可以准确地测量电容元件的容量，确保电路的正常运行和性能优化。
2. 安全须知在使用电子电容测量仪前，请确保已仔细阅读以下安全须知，并严格按照操作规程进行操作，以保障人身安全和设备运行正常：2.1 仪器操作前，请先断开电源并确认电压为零。
2.2 禁止在高温、湿度较大或带有腐蚀性气体的环境中使用仪器。
2.3 请勿将测量仪放置于振动的环境中。
2.4 使用过程中，注意观察仪器是否存在异常现象，如发现异常请立即停止使用并联系维修人员。
3. 仪器结构电子电容测量仪由下列主要部件组成：3.1 仪器主体：包括触摸屏、显示屏、控制面板等。
3.2 测量模块：用于进行电容测量的核心部件。
3.3 外部接口：包括电源接口、数据传输接口等。
4. 使用步骤为了确保准确的测量结果，请按照以下步骤操作：4.1 连接电源：将电子电容测量仪的电源线连入标准电源插座，并打开电源开关。
确认仪器的供电电压符合标准要求。
4.2 连接被测电容元件：将被测电容元件的引脚连接至电子电容测量仪的测量接口，确保连接稳固可靠。
4.3 设置参数：使用触摸屏或控制面板调整测量参数，如测量范围、测量精度等。
4.4 进行测量：点击测量按钮，仪器将自动对被测电容元件进行测量，并在显示屏上显示结果。
4.5 分析结果：根据测量结果进行分析，判断被测电容元件是否符合要求。
5. 故障排除在使用过程中，可能会遇到一些常见故障现象，以下是一些常见故障的处理方法：5.1 仪器无法开机：请检查电源线是否连接正常，确认电源开关是否打开。
5.2 测量结果不准确：请检查被测电容元件的连接是否稳固，确认参数设置是否正确。
5.3 显示屏无法显示：请检查电子电容测量仪的电源是否正常供电，确认电源线连接是否松动。
6. 维护保养为了确保电子电容测量仪的长期稳定运行，建议进行定期的维护保养：6.1 清洁仪器外壳：使用干净柔软的布进行轻柔擦拭，避免使用酒精或有机溶剂。
电解电容漏电流测试仪操作规程范文一、测试仪介绍电解电容漏电流测试仪是一种用于测量电解电容器的漏电流的仪器。
它采用先进的电子技术和高精度的测量装置，能够准确地测量电容器的漏电流，为电容器的使用提供参考依据。
二、操作准备1. 检查测试仪是否正常工作，查看各个部件是否完好。
2. 检查测试仪的电源是否正常接通，并确保其工作电压和电源负载适配。
3. 将测试仪与待测电容器连接，确保连接良好，并注意接线的正确性。
三、操作步骤1. 打开测试仪的电源开关，待其启动完成后，进入测试模式。
2. 在测试仪的显示屏中选择漏电流测试模式。
3. 输入待测电容器的基本信息，包括电容量、工作电压、压力等级等。
4. 根据测试要求输入测试参数，如测试时间、测试电压等。
5. 将待测电容器连接到测试仪上，并按照测试仪的提示进行正确接线。
6. 开始测试，测试仪将根据您输入的参数对电容器进行漏电流测试。
7. 待测试结束后，测试仪将给出测试结果，并显示在显示屏上。
8. 根据测试结果，您可以判断电容器的漏电流情况，并根据需要进行后续处理。
四、注意事项1. 在操作过程中，务必遵守安全规范，确保人身安全。
2. 要保持测试仪的工作环境干燥和清洁，防止灰尘和湿气进入仪器。
3. 在测试仪工作过程中，禁止随意更改测试参数和接线，以免引发错误测试结果。
4. 若发现测试仪有异常情况或测试结果不符合预期，及时停机检修，并联系专业人员处理。
5. 操作人员应熟悉电容器的基本知识，了解测试仪器的使用方法和操作规程。
6. 在操作结束后，及时关闭测试仪的电源开关，并拔掉电源线。
五、维护保养1. 在使用过程中，定期对测试仪进行清洁和检查，确保其正常工作和长久使用。
2. 若测试仪出现故障或需要更换配件，应及时联系厂家或维修人员进行检修。
不得擅自进行维修和改动。
3. 存放测试仪时，应放置在干燥、通风、无腐蚀性气体的环境中，避免阳光直射和高温。
六、操作规程总结电解电容漏电流测试仪的操作规程是确保测试仪器正确运行和准确测试电容器漏电流的关键。
电容电感测试仪使用方法
电容电感测试仪是用来测试电容和电感的仪器。
以下是一般的使用方法：
1. 确保测试仪处于关闭状态，将测试仪的两个测试针或夹子插入电容或电感器的引脚。
2. 打开测试仪，并将测试模式设置为电容或电感测量模式。
根据测试仪的型号不同，可能需要旋转选择钮或按下按钮来选择所需的模式。
3. 调整测试仪的量程，使其适应被测电容或电感的范围。
一般情况下，测试仪会自动选择合适的量程，但也可以手动调整。
4. 观察测试仪显示屏上的读数。
对于电容测量，它将显示电容的大小，通常以法拉为单位。
对于电感测量，它将显示电感的大小，通常以亨利为单位。
5. 在测试完成后，将测试仪的测试针或夹子从电容或电感器的引脚上拔出，并将测试仪关闭。
请注意，具体的使用方法可能会根据不同的测试仪型号有所不同。
因此，在使用电容电感测试仪之前，请务必阅读并遵循测试仪的操作指南和使用说明书。
武汉市华天电力自动化有限责任公司电容电感检测仪说明书目录一、概述: ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．（１）二、测量仪器特点：．．．．．．．．．．．．．．．．．．．．．．．．．．．．．（１）三、捡测参数项目：．．．．．．．．．．．．．．．．．．．．．．．．．．．．．（１）四、等效方式：．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．（１）五、仪器技术参数：．．．．．．．．．．．．．．．．．．．．．．．．．．．．．（２）六、测量范围、分辨率及误差值：．．．．．．．．．．．．．．．．．（２）七、钳形表测量范围及误差（部件）：．．．．．．．．．．．．．．（２）八、仪器工作原理：．．．．．．．．．．．．．．．．．．．．．．．．．．．．．（３）九、使用前的注意事项：．．．．．．．．．．．．．．．．．．．．．．．．．（３）十、解释测量结果的意义：．．．．．．．．．．．．．．．．．．．．．．．（３）十一、仪器面板及说明：．．．．．．．．．．．．．．．．．．．．．．．．．（４）十二、仪器接线方法：．．．．．．．．．．．．．．．．．．．．．．．．．．．（４）十三、仪器操作方法：．．．．．．．．．．．．．．．．．．．．．．．．．．．．（４）十四、：与电脑数据通讯．．．．．．．．．．．．．．．．．．．．．．．．．．．．（13）电容电感测试仪一、概述：电容电感测试仪主要是对无功补偿装置的高压并联电容组，以及电抗器的测量，其测量依据，符合SJ-255-10300电容测量仪国家标准。
针对变电站现场高压并联电容器组测量时存在的问题而专门研制，它主要解决了以下问题：▣现场测量电容器不需拆除连接线，减化试验过程、有效提高工作效率、避免损害电力设备；▣完整参数测量，极易判别电容器的品质变化，及器件间连接导体故障；▣大容量数据存储和USB通信，不需现场抄写数据，确保了测量数据完整；二、测量仪器特点：▣本仪器采用了先进的测量原理与四端测量技术，可以精确测量、测试重复性能好；▣大屏幕液晶显示屏（320X240点阵），汉字菜单提示操作；▣液晶屏幕自带触屏按键，使操作直观、简单；▣电流自动分段补偿，使全量程电流线性化，提高了仪器测量精度；▣波形和测量数据同时显示，使测试过程更直观；▣新一代USB通信功能简化与PC机连接，方便于测量数据传输和管理；▣本仪器有电流过载保护功能，防止电流过大损坏仪器或者设备；三、检测参数项目：四、等效方式：RC内部串、并等效电路图图中，Cx 为实际电容量，Rs 为引线电阻，Lo 为引线电感，Rp 为极间绝缘电阻，Co 为极间分布电容，实际电感、电容、电阻并非理想的电抗或电阻元件，而是以串联或并联形式呈现为一个复阻抗元件，本仪器根据串联或并联等效电路来计算其所需值，不同等效电路将得到不同的结果，其不同性取决于不同的元件。

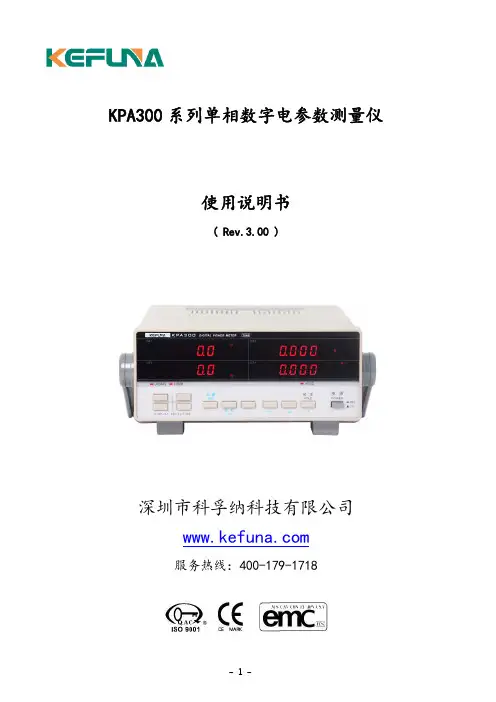

KPA300系列单相数字电参数测量仪使用说明书( Rev.3.00 )深圳市科孚纳科技有限公司服务热线：400-179-1718目录第一章主要性能及技术指标 (3)第二章使用说明 (8)第三章串行口使用说明 (20)第四章继电器串使用说明 (21)第五章装箱清单 (21)第六章使用注意事项及故障排除方法 (22)第一章 主要性能及技术指标KPA300系列单相数字电参数测试仪采用了先进的32位高速处理器和双路24位AD 转换器，具有高精度、宽动态范围、结构紧凑灵巧等特点，是新一代数字化电参数测量仪器，可以测量有效值电压、电流、有功功率、视在功率、无功功率、电能累计、电能计时、频率、功率因数。
产品符合标准《DB37/T557-2005数字式电参数测量(试)仪》。
产品适用的型式批准证书编号：89E0105-37。
测试原理为：电压有效值为： Urms＝(∫0T V 2(t)dt/T)1/2电压直流分量为： Udc＝∫0T V(t)dt/T电流有效值为： Irms＝(∫0T I 2(t)dt/T)1/2电流直流分量为： Idc＝∫0TI(t)dt/T电压交流分量为： Uac＝（Urms 2-Udc 2）1/2电流交流分量为： Iac＝（Irms 2-Idc 2）1/2有功功率为： P＝∫0TV(t)• I(t)dt/T 视在功率为： S ＝Urms• Irms 功率因数为： PF＝P/(Urms*Irms) 无功功率为： Q ＝(S 2－ P 2)1/2选型说明 型号后缀代码 说明KPA300无标准型号 T 订制型号 A4 交流20mA-40A A6交流20mA-60A 接口 -R2 通信功能RS232 任选其一-R4 通信功能R485选件 /R 继电器接口（上下限报警输出） /EXT外部输入（电流钳或霍尔传感器）KPA300系列单相电参数测量仪－基本型功率，适合于生产线测试，可提供电流钳功能注意：订货时请对测试对象及特殊的技术要求、使用要求进行特别说明。
电解电容漏电流测试仪操作规程1. 准备工作- 确保测试仪处于关闭状态。
- 检查测试仪的电源线是否正常连接。
- 将测试仪的测试夹具连接到待测试的电解电容。
- 确保待测试的电解电容已经充分放电。
2. 启动测试仪- 按下测试仪的启动按钮，使其进入工作状态。
- 如果测试仪启动后无法正常工作，立即停止使用，并通知维修人员。
3. 进行测试- 将待测试的电解电容的正极接触到测试夹具的正极夹子上，负极接触到负极夹子上。
- 确保电解电容与测试夹具之间的接触良好，没有松动或接触不良的情况。
- 在测试仪上设置适当的测试参数，如测试时间和测试电压。
- 按下测试按钮，开始进行测试。
4. 观察测试结果- 在测试过程中，观察测试仪上显示的电解电容漏电流数值。
- 如果漏电流数值超出了允许范围，立即停止测试，并记录异常情况。
- 如果测试正常，记录测试结果，并进行必要的数据处理和分析。
5. 完成测试- 测试完成后，按下测试仪上的停止按钮，使其停止工作。
- 断开待测试的电解电容与测试夹具之间的连接。
- 关闭测试仪的电源开关，断开电源线。
- 将测试仪的测试夹具清洁干净，并妥善保管。
6. 维护和保养- 定期检查和清洁测试仪的外部和内部部件。
- 定期校准测试仪，确保其测量准确性和稳定性。
- 如发现测试仪有故障或异常情况，立即停止使用并通知维修人员进行检修。
以上即是电解电容漏电流测试仪的操作规程，确保按照规程操作，可以保证测试的准确性和安全性。
电解电容漏电流测试仪操作规程（2）第一章绪论1.1 引言电解电容是电力系统中常见的电容器之一，用于存储和释放电能。
由于长时间运行和环境因素的影响，电解电容可能会出现漏电流现象，影响电力系统的正常运行。
为了准确、安全地测试电解电容的漏电流，制定本操作规程。
1.2 目的本操作规程的目的是规范电解电容漏电流测试仪的操作流程，确保测试的准确性和安全性，以及保护操作人员的人身安全。
1.3 适用范围本操作规程适用于使用电解电容漏电流测试仪进行电解电容漏电流测试的相关人员，包括操作人员和检修人员。

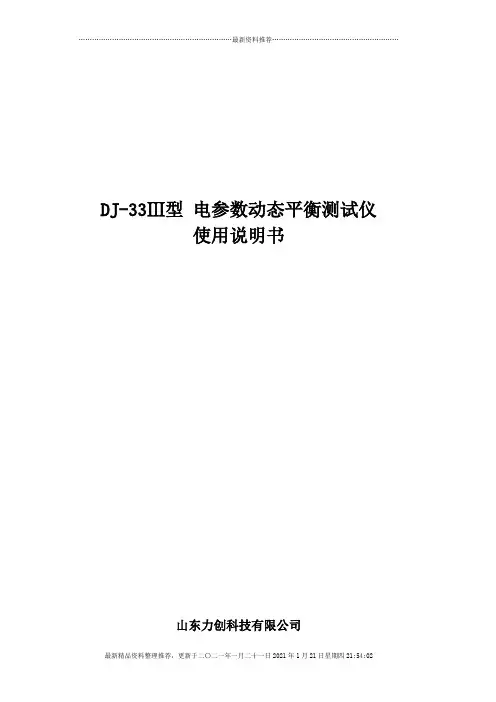

DJ-33Ⅲ型电参数动态平衡测试仪使用说明书山东力创科技有限公司1、功能与特点概述●电参数动态测试仪是一种体积小、结构紧凑、低功耗，便携式的适合于测量油田抽油机性能的测量仪器。
●该仪器采用电磁隔离和光电隔离技术，电压输入、电流输入及输出三方互相隔离。
●电参数动态测试仪能在线（设备不停电）测量线路的电参数。
●该仪器测量范围宽，能应用于不同的线路，该仪器能够测量三相三线制及三相四线制的电参数。
●该仪器能测量线路的线（相）电压、电流，功率因数、无功功率、有功功率、有功电量，无功电量。
●测量时不必外挂电源，开机后可以根据汉字提示进行操作，简单方便。
●该仪器带有RS232通讯接口，与上位机接口方便，测量数据可以经过上位机处理后输出，亦可以用微打输出，打印机为嵌入面板式微型打印机。
●该仪器测量范围宽，具有自动切换量程功能，这是该仪器特有的功能，并在测量范围内保证测量精度。
●数据存储功能，该仪器能够存储30口抽油机的电参数，当仪器掉电后数据不丢失。
●在测量中，所测量的电参数值能够在液晶屏上进行动态显示。
●能够采集抽油机一个冲程的瞬时有功功率值，并根据有功功率值进行功率-时间曲线显示。
亦可通过串口将所采集有功功率值上传给计算机，在上位机上进行曲线显示。
●能够分析一个冲程内的上冲程功率的最大、小值以及下冲程内的功率的最大、小值，便显示其值，计算上下冲程内的功率最大值的比值。
●能够计算一个冲程内的负有功总量与正有功总量的比值，从而可以知道目前油井配重是否合理，此方法为利用有功功率法来判断油井配重是否合理。
●能够采集上下冲程的电流，分析上下冲程的最大值以及最小值，计算上下冲程的电流最大值之比，次方法为传统的电流法来判断抽油机是否平衡，也就是常说的电流法。
注：如何看待抽油机是否平衡？目前在抽油机管理中通常用于判断平衡与否的一个标准是平衡率，就是抽油机上行最大电流与下行最大电流之比，认为此值在0.8-1.2之间抽油机就是平衡的。

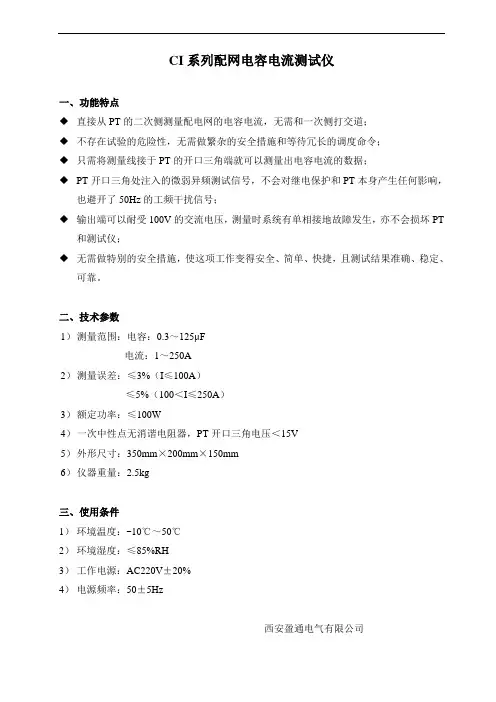

CI系列配网电容电流测试仪
一、功能特点
◆直接从PT的二次侧测量配电网的电容电流，无需和一次侧打交道；
◆不存在试验的危险性，无需做繁杂的安全措施和等待冗长的调度命令；
◆只需将测量线接于PT的开口三角端就可以测量出电容电流的数据；
◆PT开口三角处注入的微弱异频测试信号，不会对继电保护和PT本身产生任何影响，
也避开了50Hz的工频干扰信号；
◆输出端可以耐受100V的交流电压，测量时系统有单相接地故障发生，亦不会损坏PT
和测试仪；
◆无需做特别的安全措施，使这项工作变得安全、简单、快捷，且测试结果准确、稳定、
可靠。
二、技术参数
1）测量范围：电容：0.3～125μF
电流：1～250A
2）测量误差：≤3%（I≤100A）
≤5%（100＜I≤250A）
3）额定功率：≤100W
4）一次中性点无消谐电阻器，PT开口三角电压＜15V
5）外形尺寸：350mm×200mm×150mm
6）仪器重量：2.5kg
三、使用条件
1）环境温度：-10℃～50℃
2）环境湿度：≤85%RH
3）工作电源：AC220V±20%
4）电源频率：50±5Hz
西安盈通电气有限公司。
D R L300P配网电容电流测试仪说明书配网电容电流测试仪使用说明书上海菲柯特电气科技有限公司目录一、仪器的用途及特点 (2)二、主要技术指标及使用条件 (2)三、面板及各键功能介绍 (3)四、测量原理 (3)五、配电网中PT接线方式及PT的变比 (4)六、从变压器中性点测量配网电容电流的方法 (10)七、仪器使用方法 (11)八、测量其他电压等级电网的电容电流的方法 (13)九、仪器检验和日常校准 (14)十、常见的故障及处理 (14)十一、仪器成套性 (14)十二、维修保养和售后服务： (14)一、仪器的用途及特点目前，我国配电系统的电源中性点一般是不直接接地的，所以当线路单相接地时流过故障点的电流实际是线路对地电容产生的电容电流。
据统计，配电网的故障很大程度是由于线路单相接地时电容过大而无法自行熄弧引起的。
因此，我国的电力规程规定当10kV和35kV 系统电容电流分别大于30A和10A时，应装设消弧线圈以补偿电容电流，这就要求对配网的电容电流进行测量以做决定。
另外，配电网的对地电容和PT的参数配合会产生PT铁磁谐振过电压，为了验证该配电系统是否会发生PT谐振及发生什么性质的谐振，也必须准确测量配电网的对地电容值。
传统的测量配网电容电流的方法有单相金属接地的直接法、外加电容间接测量法等，这些方法都要接触到一次设备，因而存在试验危险、操作繁杂，工作效率低等缺点。
为解决这些问题，我菲柯特公司与大专院校及试验研究院共同潜心研制，开发出配网电容电流测试仪。
该新型智能化测试仪直接从PT的二次侧测量配电网的电容电流，与传统的测试方法相比，该仪器无需和一次侧直接相连，因而试验不存在危险性，无需做繁杂的安全工作和等待冗长的调度命令，只需将测量线接于PT的开口三角端就可以测量出电容电流的数据。
由于从PT开口三角处注入的是微弱的异频测试信号，所以既不会对继电保护和PT本身产生任何影响，又避开了50Hz的工频干扰信号，同时测试仪的输出端可以耐受100V的交流电压，若测量时系统有单相接地故障发生，亦不会损坏PT和测试仪，因而无需做特别的安全措施，使这项工作变得安全、简单、快捷，且测试结果准确、稳定、可靠。
该测试仪采用大屏幕液晶显示，中文菜单，操作非常简便，且体积小、重量轻，便于携带进行户外作业，接线简单，测试速度快，数据准确性高，大大减轻了试验人员的劳动强度，提高了工作效率。
二、主要技术指标及使用条件1)电容电流测量范围：1A～250A 0.3μF～125μF2)测量误差：≤5%3)工作温度：-10℃～50℃4)工作湿度：0～80%5)工作电源：AC 220V±10% 50Hz±1Hz6)外行尺寸：350mm×200mm×150mm7)仪器重量：2.5kg8)电压等级：1KV、3KV、6KV、6.3KV、10KV、20KV、35KV、66KV。
三、面板及各键功能介绍（图一）1)电流输出端子：输出测量信号，接到PT开口三角端2)保险管：配置220V/2A保险管，用于保护仪器过载或故障3)：仪器的接地端子4)液晶屏：显示测试状态和测试数据5)对比度：调节液晶屏的显示对比度6)AC220V：电源插座及开关7)复位键：用于仪器复位初始化或中断测试8)电压选择键：按该键，可以在1kV、3kV、6kV、6.3KV、10kV、20KV、35kV、66KV系统线电压间循环选择9)方式/测量键：多功能键，短按（即按下后立刻松开）时，用于循环选择系统PT的接线方式；长按（即按下2秒后才松开）时，用于启动测量。
四、测量原理配网电容电流测试仪是从PT 开口三角侧来测量系统的电容电流的。
其测量原理如图二所示。
«Skip Record If...»图二测量原理图在图二中，从PT开口三角注入一个异频的电流（非50Hz的交流电流，目的是为了消除工频电压的干扰），这样在PT高压侧就感应出一个按变比减小的电流，此电流为零序电流，即其在三相的大小和方向相同，因此它在电源和负荷侧均不能流通，只能通过PT和对地电容形成回路，所以图二又可简化为图三。
«Skip Record If...»图三简化物理模型根据图三的物理模型就可建立相应的数学模型，通过检测测量信号就可以测量出三相对地电容值3C0，再根据公式I=3ωC O Uφ（Uφ为被测系统的相电压）计算出配网系统的电容电流。
五、配电网中PT接线方式及PT的变比配电网中的PT接线方式和PT的变比会对测试仪的测量结果产生很大的影响，如果PT 的接线方式和变比选择不正确，测量结果将不是系统的真实电容电流值，而是真实值乘以两变比之商的平方倍。
因此为了测得正确的数据，在测试前必须对配电网中PT的接线方式及PT变比有一个清晰的了解。
本测试仪采用循环选择的方式来选择系统PT的各种接线方式及变比，这样用户无需繁琐地输入各种PT接线方式下的变比，使测量工作更简便、更快捷。
本仪器提供五种“方式”的选择，即3PT、3PT1、4PT，4PT1、1PT，每种方式代表一种PT的接线方式和不同的变比，这五种方式基本上包括配电系统中各种常用的PT接线方式。
目前，我国配电网的PT接线方式有以下几种：1、3PT接线方式：这种接线方式分“N接地”、“B相接地”两种，分别如图四和图五所示。
对于这两种方式，均从N-L两端注入测试信号。
根据所用PT的不同，组成开口三角的二次绕组可能是100/3（V）或100（V）绕组，这样，测量时PT的变比分别为：«Skip Record If...»、为配«Skip Record If...»（其中«Skip Record If...»电网系统的线电压，如6kV、10kV或35kV）。
这三个变比就分别对应于测试仪中“方式”选择中的3PT、3PT1三种方式，通过短按“方式/测量”键来进行方式选择。
«Skip Record If...»图四 N接地方式图五 B相接地方式图四、图五所示的系统运行方式是从开口三角测量系统电容电流时所必须的运行方式，而对于一般的配网系统，并不都是处于这样的运行方式下，例如在系统中还接有消弧线圈、PT高压侧中性点接有高阻消谐器、PT开口三角接有二次消谐装置等。
这时，为了使用测试仪进行容性电流的测量，必须将运行方式转换为图四或图五所示的运行方式。
常见的采用3PT接线方式的配网其运行方式如图六所示。
«Skip Record If...»图六常见的采用3PT接线方式的配网运行方式这时，使用测试仪测量配网电容电流前必须完成以下操作：1)检查测量用的PT高压侧中性点是否安装高阻消谐器，如有，将其短接。
从测量原理可知，选用哪组PT进行测量，我们就只考虑这组PT的接线情况。
而无需关心系统内的其他PT的情况。
如果系统中有些PT安装高阻消谐器，有些没安装，则完全可以从没有安装高阻消谐器的PT进行测量，这样可以省去短接消谐器的工作。
2)检查消弧线圈是否全部退出运行。
在有电气联系的被测电压等级系统中所有消弧线圈均要退出运行，并非只退出该变电站的消弧线圈。
同时只考虑被测电压等级的情况，无需考虑其他电压等级的情况。
例如，被测变电站A为10kV系统，并通过联络线与变电站B 的10kV系统相连，变电站A有2台消弧线圈，变电站B有1台消弧线圈，则测量时有电气联系的这3台消弧线圈均要退出运行；而35kV系统有无消弧线圈则无需考虑。
3)退出PT 开口三角的消谐装置。
如果经过实测证明，开口三角所接的某些厂家某些型号的二次消谐装置对测量结果没有影响，则消谐装置可以不退出运行。
一般对于微电脑控制的消谐器，其只有在系统有谐振发生时才动作，该类消谐器一般对测量无影响。
4)如果PT二次侧并列运行（很少见），则将其改为单独运行。
5)确保将测试仪的电流输出端正确接到图四的开口三角N-L上。
一般在二次的端子编号为N600和 L630。
为了确保连接正确，可以按下列方法进行检查：（1）用万用表分别测量PT二次侧三相电压和开口三角电压；将三相电压中的最大值减去最小值得到的差和开口三角电压比较，如果两者差不多，就说明找到的开口三角端是正确的；如果两者差别很大，则说明没有正确找到开口三角端。
例如，测量得到三相电压分别为61V、60V、59.5V，则正确的开口三角电压应为1.5V左右，如果测量得到的开口三角电压仅为0.2V，说明所找的开口三角端不正确或PT开口三角连线已经断开（在现场实测中发现有多个变电站的PT 开口三角连线断开情况）。
6)选择正确的PT变比，也就是选择正确的PT接线方式。
配网电容电流测试仪是通过选择PT接线方式和系统电压来达到选择PT变比的作用，这样对于试验人员会更方便、快捷。
PT一般是采用100/3V的二次绕组连接成开口三角，但也有特殊的情况，有些变电站的PT采用100V二次绕组组成开口三角。
为了确保选择变比的正确，可以通过测量组成开口三角的各绕组的电压来确定。
完成以上操作后，就可以运用配网电容电流测试仪进行准确测量电容电流了。
2、4PT接线方式在测量中，如系统有3PT的接线PT，尽量从3PT中测量，尽量避免采用4PT接线方式。
大部分变电站中的4PT 的接线方式有两种接法，分别如图七和图八所示。
对于图七中这种4PT 的接线方式，组成星形的三个PT 的开口三角侧被短接，系统零序电压由第四个PT 的测量线圈来测量，各相电压分别从A －N 、B －N 、C －N 端测量。
这种接线方式下，系统单相接地时N －L 端的电压为57.7V 。
«Skip Record If...»图七 4PT 接线方式一«Skip Record If...»图八 4PT 接线方式二图八中的接线和图七中的接线唯一区别是在N －L 端串接入第四个PT 的33V 二次线圈，这样当系统单相接地时，N －L 两端电压为91V （即57.7V ＋33.3V ）。
在图七和图八中,测量信号都是从N-L 端注入。
在图七中，零序PT （即第4个PT ）的二次零序绕组是ox-oa 绕组，其电压通常为«Skip Record If...»V ，则测量时PT 变比为«Skip Record If...»。
这种接线方式和变比下，对应于测试仪的“4PT ”方式。
也就是说，如果接线方式如图七所示，则在测量电容电流前必须通过短按“方式/测量”按钮来选择 “4PT ”方式。
在图八中，零序PT （即第4个PT ）的二次零序绕组是由主绕组ox-oa 绕组和副绕组oxo-oao 串联组成，主绕组ox-oa 的电压为100/√3（V ），副绕组oxo-oao 的电压为100/3V ，则测量时PT 变比为：。
