XO21VF电梯主要设置参数
OCSS: RCB-I 以F8NE0051为参照设置
1.MIN-C内选开门最小保持时间20
2.MAX-C内选开门最大保持时间40
3.MIN-H外选开门最小保持时间40
4.MAX-H外选开门最大保持时间50
5.DHB-T开门保持按钮设定时间180
6.CPR-T不用20
7.TOP最高层楼设定参数(从零层计起,当BOTTOM为非零时TOP=楼层数+BOTTOM-1)10
8.LOBBY基站楼层设定2
9.BOTTOM最低楼层设定(用于群控楼层不一致时)0
10.ARD待机楼层设定(写255则不返基运行,群控运行时应和群控待机参数配合)2
11.EPO-P停电用备用电源运行时返层楼层设定(无备用电源时写255)*255
12.EPO-DC备用电源运行到返层楼层后开门保持时间设定(设为0时门不在关闭)255
13.EFO-P消防返层楼层设定(选54~255则取消该功能)2
14.EFS消防员操作国家代码(选0时等同于EFO功能,3-中国用)3
15.ASL-P消防第二返层楼层设定255
16.EN-ESB轿内急停软件功能0/1选择1
17.EN-DMO光幕动作一次开门保持时间减半功能0/1选择0
18.EN-NDG强迫关门功能0/1选择(指光幕或厅外按钮动作时间太长)0
19.CTL-P快速返层楼层设定(54~255取消该功能)255
20.ISC独立时关门选择方式(0,按指令按钮1,按关门按钮2,按上下行按钮)2
21.EN-EPS不用0
22.EN-SFR不用0
23.PI楼层显示器选择(0或4内外均7划显示;1或5内外均16划显示;2或6厅外7划显示
轿内为灯显示;3或7内外均为灯显示)0
24.RCB-NO本梯在群控中的编号(A~H)1
25.GROUP群控梯台数设置2
26.PARK-1~PARK-8 1~8号梯分散待机楼层设定255
27.LDR电容感应关门保护装置(已不用)255
28.DCP-T电梯响应延迟保护时间设定(达到设定时间则该梯脱离群控)50
29.PKS-P基站关机时停梯楼层设定255
30.EFO-DC消防返层后开门保持时间设定(0-不关门,1~255为1~25.5S)0
31.LOB-NT基站开门保持时间(0.1~25.5)20
32.ANS防捣乱功能设置(0-失效,1~255为防捣乱功能起效指令数)3
33.EN-DDO 0-,1-双通门
34.TPOS-1 255
35.TPOS-2 255
36.T-DELAY255
例:1,8,30ses则电梯自动在1~8楼每隔30秒运行一次
37.LR-T轿内照明及风扇自动切断时间设置（0~255秒）LR继电器由GROUP LINK62-1
控制,内部输入点1032 15
38.CPT-P餐厅楼层设置（0~53，255则取消）255
39.CPT-NT餐厅层开门保持时间设置（0~25.5秒）30
40.CHL群控时分散待机到基站的电梯数(1~8)1
41.MIT-ST上高峰的启动条件(0-用时钟信号来控制,1~255指两台一定载重的电梯从基站开
出相隔的时间,如实际时间在设定值内,则上高峰启动。

)0
42.MIT-T上高峰维持时间设置（0~255秒）2
43.EN-NLB上行经过基站停靠选择(0-该功能失效1~255-上行必停靠)0
44.MIT-LD上高峰启动条件的载重设置(2-指载重50%)0
45.MIT-VD上高峰时两台电梯从基站发车相隔的时间(当一台发车后,另一台只有在该时间
以后才能发车)0
46.DUPK-P上高峰分区运行时,第二区的起始层设置(分区划分以提高效率,防止逐层停靠)0
47.DUPK-G上高峰分区运行时,本梯所在区域设置0
38~44项为上高峰专用
48.MOT-T下高峰维持时间0
49.EN-UCB不响应上召运行(住宅梯用0-响应上召，1-不响应上召)0
50.EN-HLC到站钟选择(0-厅外召唤停车时响,1-轿内指令和厅外召唤停车时都响)1
51.IST-P保安层设置(当H-LINK ADD60-1 ON时电梯经过保安层时都将停车)255
52.EN-CK按轿内指令时,取消开门保持时间(0-不取消,1-取消)0
53.ATT司机服务选择(0-按指令关门,1-按ISU或ISD关门,2-按关门按钮关门)1
54.NDG-T强迫关门时间设置(开门按钮或厅外按钮按住一定的时间后强行关门,0-该功能
无效。

和17项功能配合使用)30
55.DTO-T开门保护时间设置20
56.DTC-T关门保护时间设置20
57.EN-SHB不用(0)
58.HL-SET厅外到站指示灯设置(0-一直亮,1-闪烁)0
59.EN-CRO刷卡选择(0-无效,1-有效)0
60.SPB-NT开门保持按钮作用时,开门保持的时间设置(0~25.5)0
61.EN-IST保安层功能选择(0-无效,1-有效)0
62.EN-CES快速服务功能选择(0-无效,1-有效。

跟18项快速返层楼层设定配合使用)0
63.PS-OLB超载关门功能（0~254-不可以关门，255-可以关门，但直驶运行）0
64.EN-WIS轮椅服务功能选择（0-无效，1-有效）1
65.ARD-2群控AHL模式时第二基站设置（0~53，54~255无效）EMS系统发出时钟控制
信号，来触发AHL模式255
66.ACCS-P切断设置层的厅外召唤和轿内指令(0~53)255
67.REOP-T重开门保持时间设定20
68.DS-HC厅外召唤切断，只保留轿内指令（0-厅外切断，1-不切断厅外服务）0
69.DS-DO取消开门服务（0-开门服务，1-不开门服务）0
70.ISU轿内独立上行按钮（0-该按钮无效，1-该按钮有用）1
71.ISD轿内独立下行按钮(0-该按钮无效，1-该按钮有用)1
72.WICS-NT轮椅服务时开门保持时间(0~22.5)100
73.EN-FDI上下行箭头设定(0-不会闪，1-会闪烁)1
74.CHME-T到站钟呜响时间（0~25.5）5
75.SAO1-P第一密码层选择(0~53，54~255无效。

注0-代表1楼)255
76.SAO1-1第一密码层的第一位密码选择255
77.SAO1-2第一密码层的第二位密码选择255
78.SAO1-3第一密码层的第三位密码选择255
例：如选0，1，2，3则表示密码层是1楼，密码是2楼3楼4楼的按钮
79.SAO2-P 255
80.SAO2-1 255
81.SAO2-2 255
82.SAO2-3 255
83.SAO3-P 255
84.SAO3-1 255
85.SAO3-2 255
86.SAO3-3 255
87.SAO4-P 255
88.SAO4-1 255
89.SAO4-2 255
90.SAO4-3 255
91.SAO5-P 255
92.SAO5-1 255
93.SAO5-2 255
94.SAO5-3 255
95.DC-MEM关门指示灯服务（0-灯不亮，1-指示灯亮）1
96.SSM-DC语音报站服务（0-不用，1-指示正在关门）1
97.H-LAMP厅外指示灯ADD60-E4输出的选择（0-满载时亮，1-检修时亮）0
98.RS-RUN 0
99.RS-PRK 0
100.RS-LBY 0
101.RS-REV 0
102.RS-STA 0
103.RS-STP 0
95~100为群控罚分计算。

不用
104.EN-GAP仅用于直线电梯0
105.LW-TYPE使用称重开关的型号（0-电子称，1-开关量）1
106.ICD通信协议（必需是1）1。

合集下载

奥的斯服务器中文说明

奥的斯服务器中文说明

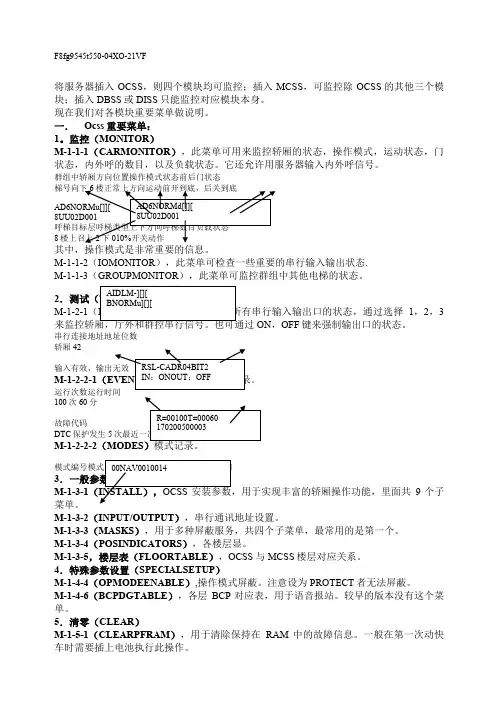

F8fg9545t550-04 XO-21VF将服务器插入OCSS，则四个模块均可监控；插入MCSS，可监控除OCSS的其他三个模块；插入DBSS或DISS只能监控对应模块本身。

现在我们对各模块重要菜单做说明。

一．Ocss重要菜单：1。

监控（MONITOR）M-1-1-1（CAR MONITOR），此菜单可用来监控轿厢的状态，操作模式，运动状态，门状态，内外呼的数目，以及负载状态。

它还允许用服务器输入内外呼信号。

群组中轿厢方向位置操作模式状态前后门状态呼梯目标层呼梯类型上下方向呼梯数目负载状态8楼上召上2下0 10%开关动作其中，操作模式是非常重要的信息。

M-1-1-2（IO MONITOR），此菜单可检查一些重要的串行输入输出状态.M-1-1-3（GROUP MONITOR），此菜单可监控群组中其他电梯的状态。

2．测试（TEST）M-1-2-1（RSL I/O），此菜单可用来检查所有串行输入输出口的状态，通过选择1，2，3来监控轿厢，厅外和群控串行信号。

也可通过ON，OFF键来强制输出口的状态。

串行连接地址地址位数输入有效，输出无效M-1-2-2-1（EVENT LOG ），OCSS 故障记录。

运行次数 运行时间100DTC 保护 发生5次 最近一次发生于3分钟以前M-1-2-2-2（MODES ）模式记录 。

模式编号 模式名 发生次数 最近一次发生于14分前3．一般参数设置（NOM SETUP ）M-1-3-1（INSTALL ），OCSS 安装参数，用于实现丰富的轿厢操作功能，里面共9个子菜单。

M-1-3-2（INPUT/OUTPUT ），串行通讯地址设置。

M-1-3-3（MASKS ），用于多种屏蔽服务，共四个子菜单，最常用的是第一个。

M-1-3-4（POS INDICATORS ），各楼层显。

M-1-3-5，楼层表（FLOOR TABLE ），OCSS 与MCSS 楼层对应关系。

4．特殊参数设置（SPECIAL SETUP ）M-1-4-4（OPMODE ENABLE ）,操作模式屏蔽。

奥的斯1c插件说明

奥的斯1c插件说明

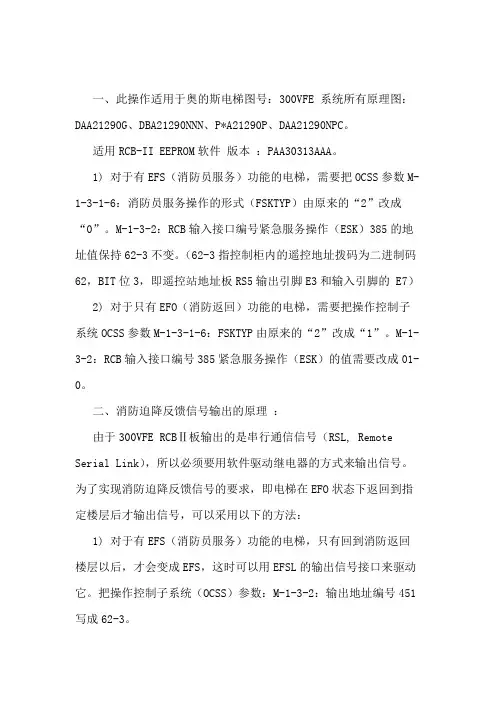

一、此操作适用于奥的斯电梯图号：300VFE 系统所有原理图：DAA21290G、DBA21290NNN、P*A21290P、DAA21290NPC。

适用RCB-II EEPROM软件版本：PAA30313AAA。

1) 对于有EFS（消防员服务）功能的电梯，需要把OCSS参数M-1-3-1-6：消防员服务操作的形式（FSKTYP）由原来的“2”改成“0”。

M-1-3-2：RCB输入接口编号紧急服务操作（ESK）385的地址值保持62-3不变。

（62-3指控制柜内的遥控地址拨码为二进制码62，BIT位3，即遥控站地址板RS5输出引脚E3和输入引脚的 E7）2) 对于只有EFO（消防返回）功能的电梯，需要把操作控制子系统OCSS参数M-1-3-1-6：FSKTYP由原来的“2”改成“1”。

M-1-3-2：RCB输入接口编号385紧急服务操作（ESK）的值需要改成01-0。

二、消防迫降反馈信号输出的原理：由于300VFE RCBⅡ板输出的是串行通信信号（RSL, Remote Serial Link），所以必须要用软件驱动继电器的方式来输出信号。

为了实现消防迫降反馈信号的要求，即电梯在EFO状态下返回到指定楼层后才输出信号，可以采用以下的方法：1) 对于有EFS（消防员服务）功能的电梯，只有回到消防返回楼层以后，才会变成EFS，这时可以用EFSL的输出信号接口来驱动它。

把操作控制子系统（OCSS）参数：M-1-3-2：输出地址编号451写成62-3。

2) 对于只有EFO（消防返回）功能的电梯，由于没有EFS功能，无法调用EFSL的输出，所以只能用CPC（CarPosition Contacts）触点串联消防输入的信号的方法来实现。

3) 具体设置如下：把操作控制子系统（OCSS）参数：M-1-3-1-8：CPC-O改为10000000（enable CPCs on Car link）4) 消防迫降反馈信号接法：5) 找到消防返回楼层所在的CPC输出IO口，并定义输出的远程遥控站板（RS）地址/管脚：如果消防返回楼层是首层（无地下室），将操作控制子系统（OCSS）参数：M-1-3-2：输出地址接口编号1765（CPC01）写成62-3（和加装的继电器的接线对应）。

奥的斯服务器中文说明

奥的斯服务器中文说明

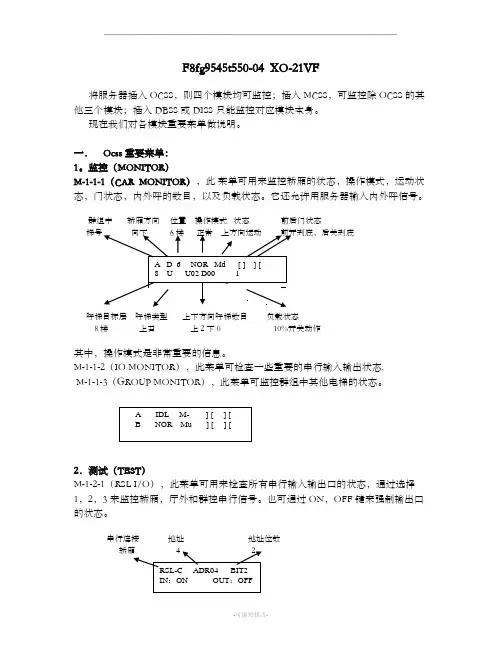

F8fg9545t550-04XO-21VF将服务器插入OCSS ，则四个模块均可监控；插入MCSS ，可监控除OCSS 的其他三个模块；插入DBSS 或DISS 只能监控对应模块本身。
